YAMAHA TRACER 900 2018 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2018, Model line: TRACER 900, Model: YAMAHA TRACER 900 2018Pages: 112, PDF Size: 7.53 MB
Page 41 of 112
Functies van instrumenten en bed ienin gselementen
3-26
3
DAU72972

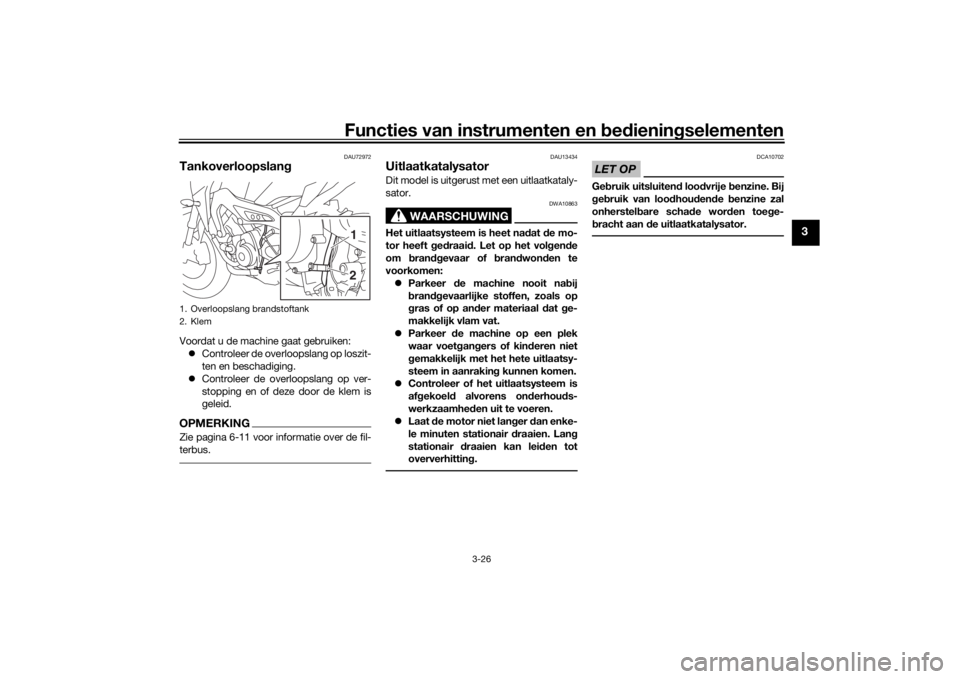

Tankoverloopslan gVoordat u de machine gaat gebruiken:
Controleer de overloopslang op loszit-
ten en beschadiging.
Controleer de overloopslang op ver-
stopping en of deze door de klem is
geleid.OPMERKINGZie pagina 6-11 voor informatie over de fil-
terbus.
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft ged raai d. Let op het vol gen de
om bran dgevaar of bran dwon den te
voorkomen:
Parkeer de machine nooit nab ij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhed en uit te voeren.
Laat de motor niet lan ger dan enke-
le minuten stationair draaien. Lan g
stationair draaien kan lei den tot
oververhittin g.
LET OP
DCA10702
Ge bruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare scha de wor den toe ge-
b racht aan de uitlaatkatalysator.
1. Overloopslang brandstoftank
2. Klem
21
UB5CD0D0.book Page 26 Wednesd ay, December 20, 2017 3:30 PM
Page 42 of 112
Functies van instrumenten en bed ienin gselementen
3-27
3

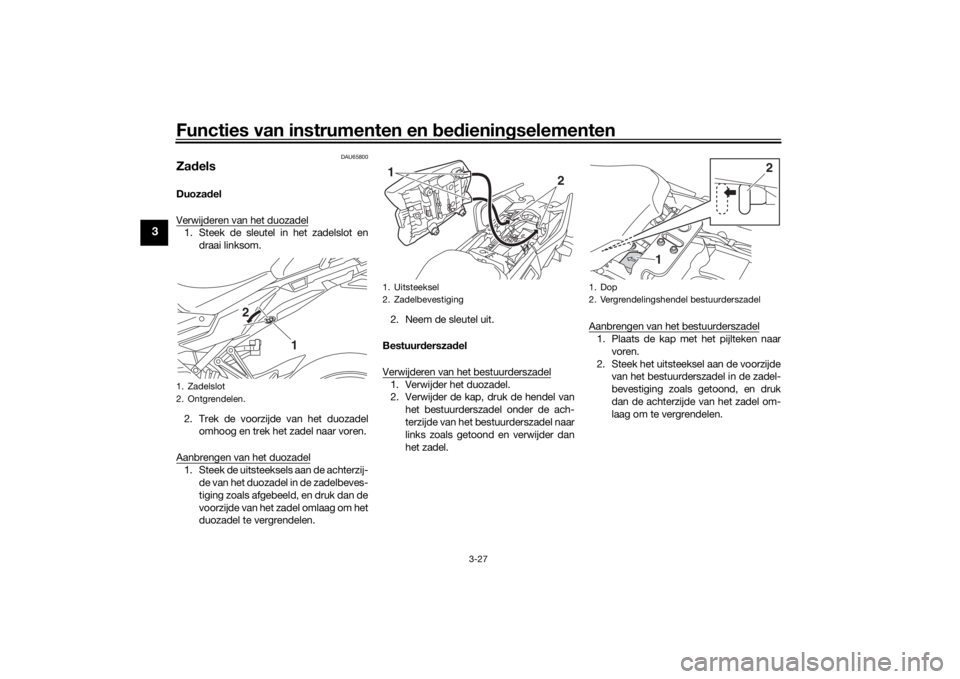

DAU65800
Za delsDuoza del
Verwijderen van het duozadel1. Steek de sleutel in het zadelslot en draai linksom.
2. Trek de voorzijde van het duozadel omhoog en trek het zadel naar voren.
Aanbrengen van het duozadel1. Steek de uitsteeksels aan de achterzij- de van het duozadel in de zadelbeves-
tiging zoals afgebeeld, en druk dan de
voorzijde van het zadel omlaag om het
duozadel te vergrendelen. 2. Neem de sleutel uit.
Bestuur dersza del
Verwijderen van het bestuurderszadel
1. Verwijder het duozadel.
2. Verwijder de kap, druk de hendel van het bestuurderszadel onder de ach-
terzijde van het bestuurderszadel naar
links zoals getoond en verwijder dan
het zadel. Aanbrengen van het bestuurderszadel
1. Plaats de kap met het pijlteken naar
voren.
2. Steek het uitsteeksel aan de voorzijde van het bestuurderszadel in de zadel-
bevestiging zoals getoond, en druk
dan de achterzijde van het zadel om-
laag om te vergrendelen.
1. Zadelslot
2. Ontgrendelen.
1
2
1. Uitsteeksel
2. Zadelbevestiging
2
1
1. Dop
2. Vergrendelingshendel bestuurderszadel
2
1
UB5CD0D0.book Page 27 Wednesd
ay, December 20, 2017 3:30 PM
Page 43 of 112
Functies van instrumenten en bed ienin gselementen
3-28
3

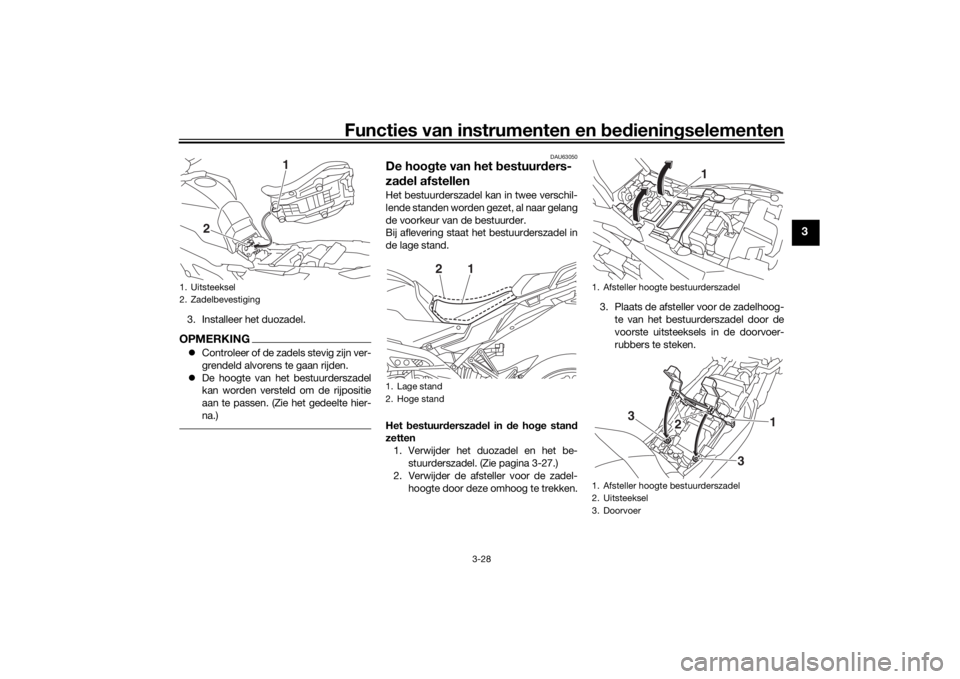

3. Installeer het duozadel.OPMERKING Controleer of de zadels stevig zijn ver-
grendeld alvorens te gaan rijden.
De hoogte van het bestuurderszadel
kan worden versteld om de rijpositie
aan te passen. (Zie het gedeelte hier-
na.)
DAU63050
De hoo gte van het bestuur ders-
za del afstellenHet bestuurderszadel kan in twee verschil-
lende standen worden gezet, al naar gelang
de voorkeur van de bestuurder.
Bij aflevering staat het bestuurderszadel in
de lage stand.
Het bestuur dersza del in d e hoge stan d
zetten
1. Verwijder het duozadel en het be- stuurderszadel. (Zie pagina 3-27.)
2. Verwijder de afsteller voor de zadel-
hoogte door deze omhoog te trekken. 3. Plaats de afsteller voor de zadelhoog-
te van het bestuurderszadel door de
voorste uitsteeksels in de doorvoer-
rubbers te steken.
1. Uitsteeksel
2. Zadelbevestiging
2 1
1. Lage stand
2. Hoge stand
2
1
1. Afsteller hoogte bestuurderszadel
1. Afsteller hoogte bestuurderszadel
2. Uitsteeksel
3. Doorvoer
1
1
2
3
3
UB5CD0D0.book Page 28 Wednesd ay, December 20, 2017 3:30 PM
Page 44 of 112
Functies van instrumenten en bed ienin gselementen
3-29
3

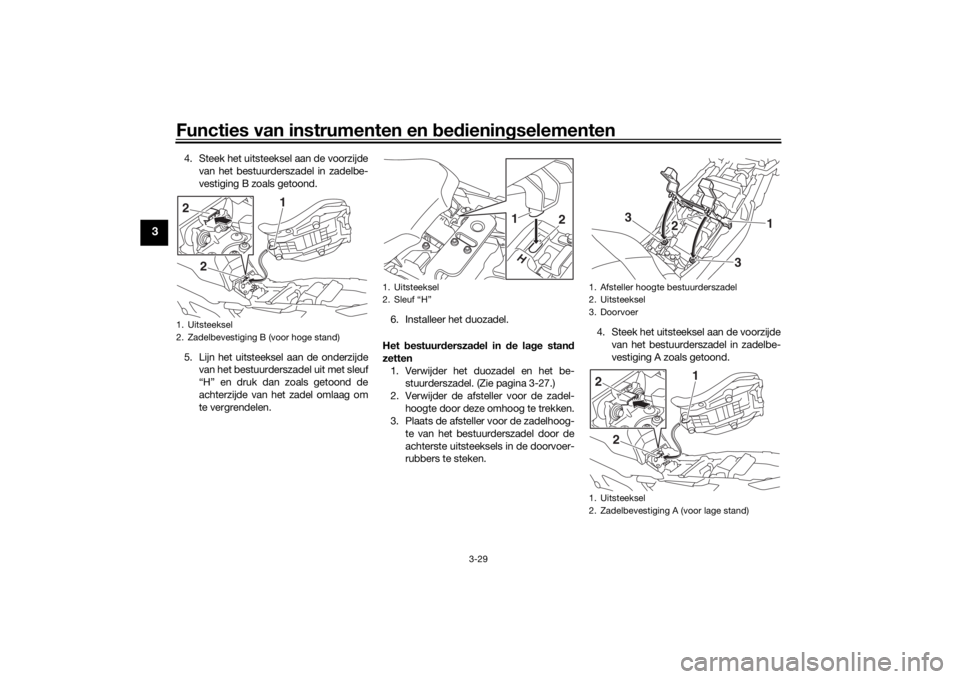

4. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in zadelbe-
vestiging B zoals getoond.
5. Lijn het uitsteeksel aan de onderzijde van het bestuurderszadel uit met sleuf
“H” en druk dan zoals getoond de
achterzijde van het zadel omlaag om
te vergrendelen. 6. Installeer het duozadel.
Het bestuur dersza del in de lag e stan d
zetten 1. Verwijder het duozadel en het be- stuurderszadel. (Zie pagina 3-27.)
2. Verwijder de afsteller voor de zadel- hoogte door deze omhoog te trekken.
3. Plaats de afsteller voor de zadelhoog-
te van het bestuurderszadel door de
achterste uitsteeksels in de doorvoer-
rubbers te steken. 4. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in zadelbe-
vestiging A zoals getoond.1. Uitsteeksel
2. Zadelbevestiging B (voor hoge stand)
2 1
2
1. Uitsteeksel
2. Sleuf “H”
1
2
1. Afsteller hoogte bestuurderszadel
2. Uitsteeksel
3. Doorvoer
1. Uitsteeksel
2. Zadelbevestiging A (voor lage stand)
1
2
3
3
2 1
2
UB5CD0D0.book Page 29 Wednesd
ay, December 20, 2017 3:30 PM
Page 45 of 112
Functies van instrumenten en bed ienin gselementen
3-30
3

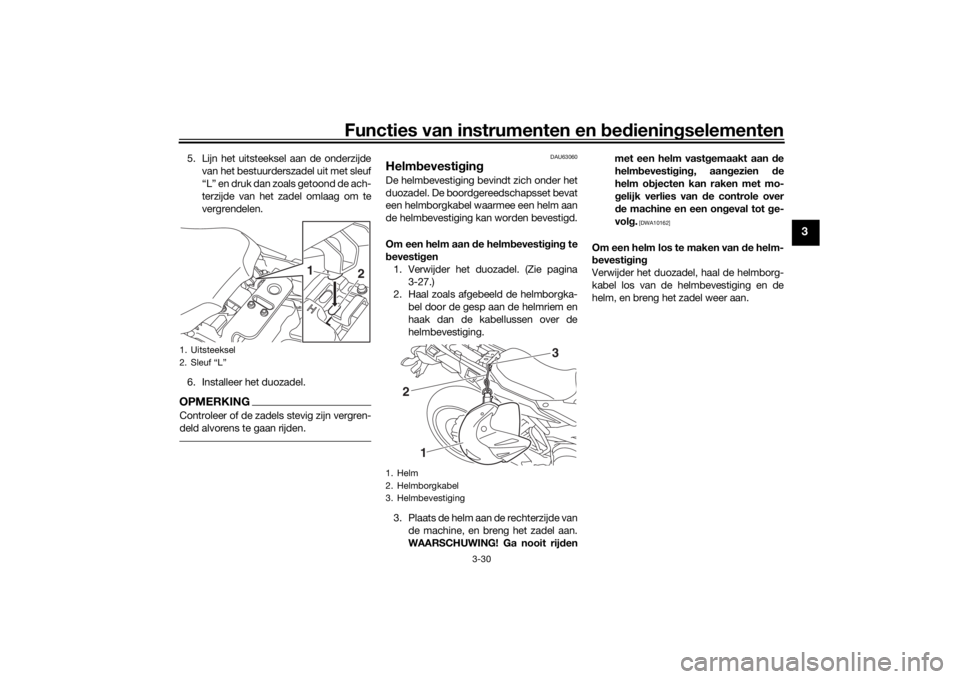

5. Lijn het uitsteeksel aan de onderzijde
van het bestuurderszadel uit met sleuf
“L” en druk dan zoals getoond de ach-
terzijde van het zadel omlaag om te
vergrendelen.
6. Installeer het duozadel.OPMERKINGControleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
DAU63060
Helm bevesti gin gDe helmbevestiging bevindt zich onder het
duozadel. De boordgereedschapsset bevat
een helmborgkabel waarmee een helm aan
de helmbevestiging kan worden bevestigd.
Om een helm aan de helm bevesti gin g te
b evesti gen
1. Verwijder het duozadel. (Zie pagina 3-27.)
2. Haal zoals afgebeeld de helmborgka-
bel door de gesp aan de helmriem en
haak dan de kabellussen over de
helmbevestiging.
3. Plaats de helm aan de rechterzijde van de machine, en breng het zadel aan.
WAARSCHUWING! Ga nooit rij den met een helm vast
gemaakt aan de
helm bevesti gin g, aan gezien de
helm o bjecten kan raken met mo-
g elijk verlies van de controle over
d e machine en een on geval tot g e-
vol g.
[DWA10162]
Om een helm los te maken van d e helm-
b evesti gin g
Verwijder het duozadel, haal de helmborg-
kabel los van de helmbevestiging en de
helm, en breng het zadel weer aan.
1. Uitsteeksel
2. Sleuf “L”
1
2
1. Helm
2. Helmborgkabel
3. Helmbevestiging
3
2
1
UB5CD0D0.book Page 30 Wednesd ay, December 20, 2017 3:30 PM
Page 46 of 112
Functies van instrumenten en bed ienin gselementen
3-31
3
DAU62550

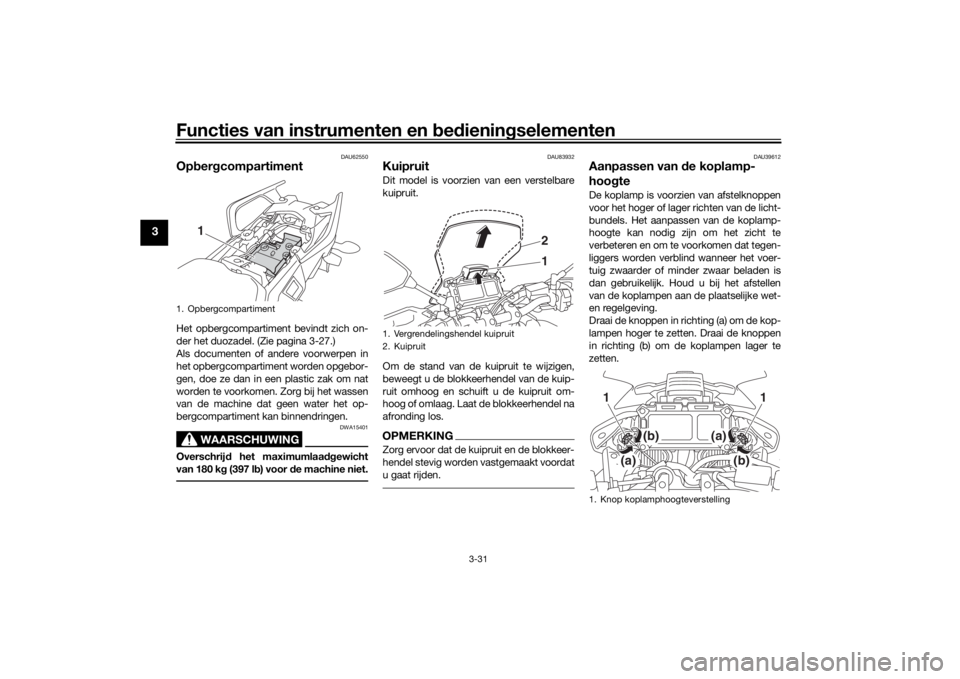

Op ber gcompartimentHet opbergcompartiment bevindt zich on-
der het duozadel. (Zie pagina 3-27.)
Als documenten of andere voorwerpen in
het opbergcompartiment worden opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de machine dat geen water het op-
bergcompartiment kan binnendringen.
WAARSCHUWING
DWA15401
Overschrij d het maximumlaadgewicht
van 180 k g (397 l b) voor de machine niet.
DAU83932
Kuipruit Dit model is voorzien van een verstelbare
kuipruit.
Om de stand van de kuipruit te wijzigen,
beweegt u de blokkeerhendel van de kuip-
ruit omhoog en schuift u de kuipruit om-
hoog of omlaag. Laat de blokkeerhendel na
afronding los.OPMERKINGZorg ervoor dat de kuipruit en de blokkeer-
hendel stevig worden vastgemaakt voordat
u gaat rijden.
DAU39612
Aanpassen van d e koplamp-
hoo gteDe koplamp is voorzien van afstelknoppen
voor het hoger of lager richten van de licht-
bundels. Het aanpassen van de koplamp-
hoogte kan nodig zijn om het zicht te
verbeteren en om te voorkomen dat tegen-
liggers worden verblind wanneer het voer-
tuig zwaarder of minder zwaar beladen is
dan gebruikelijk. Houd u bij het afstellen
van de koplampen aan de plaatselijke wet-
en regelgeving.
Draai de knoppen in richting (a) om de kop-
lampen hoger te zetten. Draai de knoppen
in richting (b) om de koplampen lager te
zetten.
1. Opbergcompartiment
1
1. Vergrendelingshendel kuipruit
2. Kuipruit
12
1. Knop koplamphoogteverstelling
(a)
(b)
1
(b)
(a)
1
UB5CD0D0.book Page 31 Wednesd ay, December 20, 2017 3:30 PM
Page 47 of 112
Functies van instrumenten en bed ienin gselementen
3-32
3
DAU46833

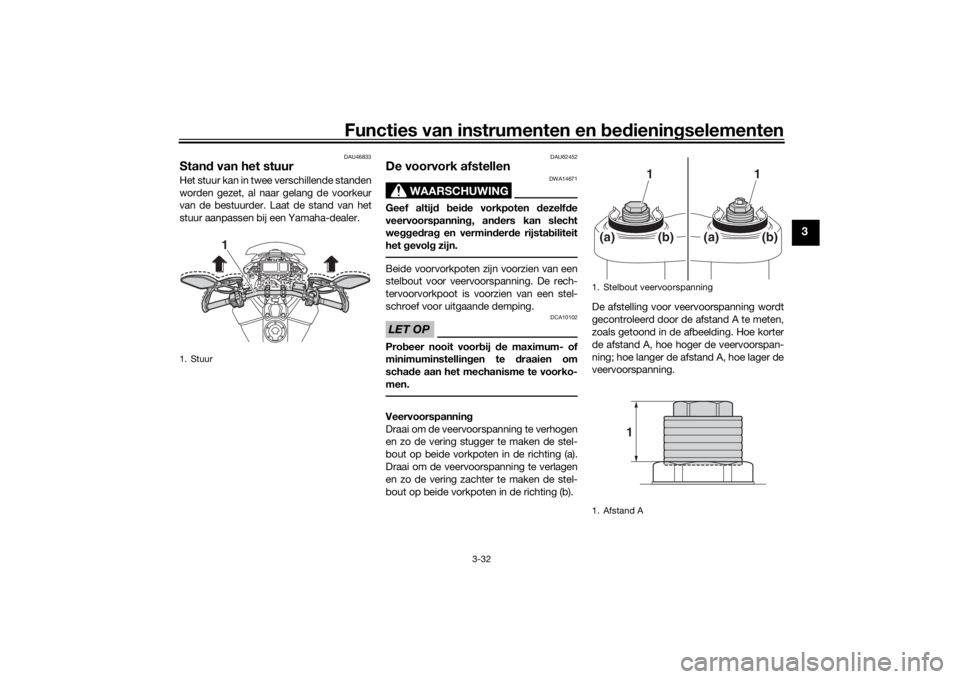

Stan d van het stuur Het stuur kan in twee verschillende standen
worden gezet, al naar gelang de voorkeur
van de bestuurder. Laat de stand van het
stuur aanpassen bij een Yamaha-dealer.
DAU62452
De voorvork afstellen
WAARSCHUWING
DWA14671
Geef altij d bei de vorkpoten dezelf de
veervoorspannin g, an ders kan slecht
we gge dra g en vermin der de rijsta biliteit
het gevol g zijn.Beide voorvorkpoten zijn voorzien van een
stelbout voor veervoorspanning. De rech-
tervoorvorkpoot is voorzien van een stel-
schroef voor uitgaande demping.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.Veervoorspannin g
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b). De afstelling voor veervoorspanning wordt
gecontroleerd door de afstand A te meten,
zoals getoond in de afbeelding. Hoe korter
de afstand A, hoe hoger de veervoorspan-
ning; hoe langer de afstand A, hoe lager de
veervoorspanning.
1. Stuur
1
1. Stelbout veervoorspanning
1. Afstand A
1
1
(a)
(b)
(a)
(b)
1
UB5CD0D0.book Page 32 Wednesd
ay, December 20, 2017 3:30 PM
Page 48 of 112
Functies van instrumenten en bed ienin gselementen
3-33
3

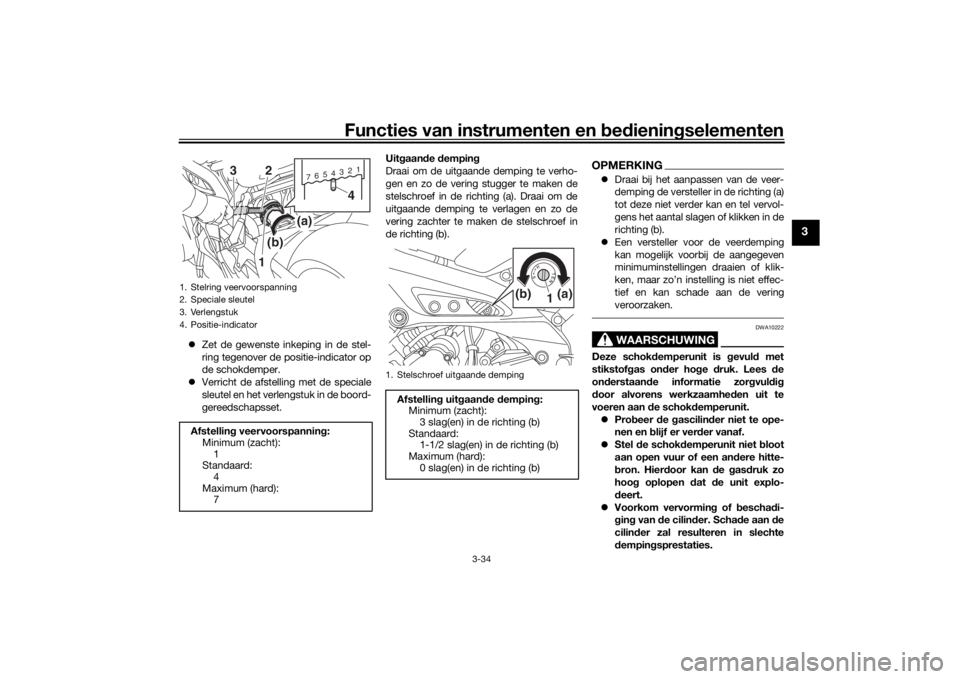

Uit gaan de dempin g
De uitgaande demping wordt alleen afge-
steld op de rechtervorkpoot.
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de
vering zachter te maken de stelschroef in
de richting (b).
OPMERKING Draai bij het aanpassen van de veer-
demping de versteller in de richting (a)
tot deze niet verder kan en tel vervol-
gens het aantal slagen of klikken in de
richting (b).
Een versteller voor de veerdemping
kan mogelijk voorbij de aangegeven
minimuminstellingen draaien of klik-
ken, maar zo’n instelling is niet effec-
tief en kan schade aan de vering
veroorzaken.
Wanneer u een versteller voor de veer-
demping in richting (a) draait, kunnen
de positie van 0 klikken en de positie
van 1 klik gelijk aan elkaar zijn.
DAU57942
Afstellen van d e schokdem-
perunitDeze schokdemperunit is voorzien van een
stelring voor veervoorspanning en een stel-
schroef voor uitgaande demping.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te d raaien om
scha de aan het mechanisme te voorko-
men.Veervoorspannin g
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
r i n g i n d e r i c h ti n g ( a) . D r aa i o m de ve er vo o r -
spanning te verlagen en zo de vering
zachter te maken de st elring in de richting
(b).
Afstellin
g veervoorspannin g:
Minimum (zacht):
Afstand A = 19.0 mm (0.75 in)
Standaard: Afstand A = 16.0 mm (0.63 in)
Maximum (hard): Afstand A = 4.0 mm (0.16 in)
1. Stelschroef uitgaande demping
1
(a)
(b)
Afstellin g uit gaan de dempin g:
Minimum (zacht):
12 klik(ken) in de richting (b)
Standaard: 7 klik(ken) in de richting (b)
Maximum (hard): 1 klik(ken) in de richting (b)
UB5CD0D0.book Page 33 Wednesd ay, December 20, 2017 3:30 PM
Page 49 of 112
Functies van instrumenten en bed ienin gselementen
3-34
3
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
Verricht de afstelling met de speciale
sleutel en het verlengstuk in de boord-
gereedschapsset. Uit
gaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de
vering zachter te maken de stelschroef in
de richting (b).
OPMERKING Draai bij het aanpassen van de veer-
demping de versteller in de richting (a)
tot deze niet verder kan en tel vervol-
gens het aantal slagen of klikken in de
richting (b).
Een versteller voor de veerdemping
kan mogelijk voorbij de aangegeven
minimuminstellingen draaien of klik-
ken, maar zo’n instelling is niet effec-
tief en kan schade aan de vering
veroorzaken.
WAARSCHUWING
DWA10222
Deze schok demperunit is gevul d met
stikstof gas on der ho ge druk. Lees d e
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunit.
Pro beer de gascilin der niet te ope-
nen en b lijf er verder vanaf.
Stel de schokd emperunit niet bloot
aan open vuur of een an dere hitte-
b ron. Hier door kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
Voorkom vervormin g of b eschad i-
g in g van de cilin der. Scha de aan de
ci
lin der zal resulteren in slechte
d empin gsprestaties.
1. Stelring veervoorspanning
2. Speciale sleutel
3. Verlengstuk
4. Positie-indicatorAfstellin g veervoorspannin g:
Minimum (zacht): 1
Standaard:
4
Maximum (hard): 7
7654321
1(b) (a)
4
2
3
1. Stelschroef uitgaande demping
Afstellin
g uit gaan de dempin g:
Minimum (zacht):
3 slag(en) in de richting (b)
Standaard: 1-1/2 slag(en) in de richting (b)
Maximum (hard): 0 slag(en) in de richting (b)
1(a)(b)
UB5CD0D0.book Page 34 Wednesd
ay, December 20, 2017 3:30 PM
Page 50 of 112
Functies van instrumenten en bed ienin gselementen
3-35
3
Werp een bescha digde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
DAU70641
Gelijkstroom kab elstekker voor
accessoiresDit voertuig is uitgerust met een gelijk-
stroom kabelstekker voor accessoires.
Raadpleeg uw Yamaha dealer voordat u
accessoires monteert.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voo r de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine ma g nooit wor den gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo de
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem daarom
UB5CD0D0.book Page 35 Wednesd ay, December 20, 2017 3:30 PM
