YAMAHA TRACER 900 2018 Notices Demploi (in French)

Entretien périodique et réglage
6-31
6
FAU50212
BatterieLa batterie se trouve sous la selle du pilote.
(Voir page 3-27.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux ou les vêtements et toujours se pro-
téger les yeux lors
de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante
pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION : Avant d e reposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)
1
3
2
UB5CF0F0.book Page 31 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-32
6
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’en dommager de façon ir-
réversible.
FAU63133

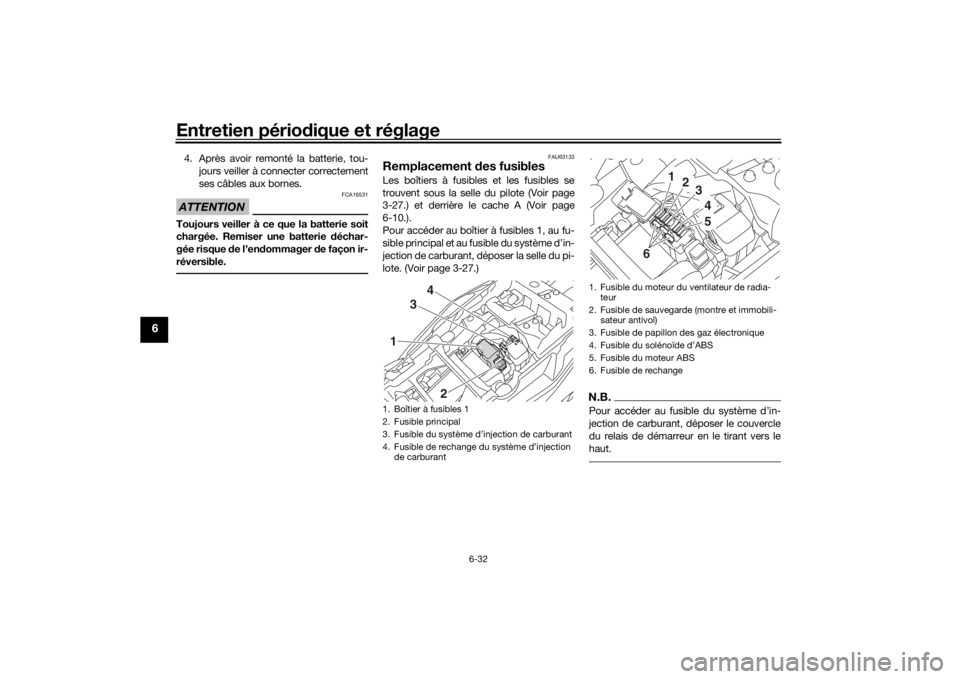

Remplacement des fusiblesLes boîtiers à fusibles et les fusibles se
trouvent sous la selle du pilote (Voir page
3-27.) et derrière le cache A (Voir page
6-10.).
Pour accéder au boîtier à fusibles 1, au fu-
sible principal et au fusible du système d’in-
jection de carburant, déposer la selle du pi-
lote. (Voir page 3-27.)
N.B.Pour accéder au fusible du système d’in-
jection de carburant, déposer le couvercle
du relais de démarreur en le tirant vers le
haut.
1. Boîtier à fusibles 1
2. Fusible principal
3. Fusible du système d’injection de carburant
4. Fusible de rechange du système d’injection
de carburant1 3
4
2
1. Fusible du moteur du ventilateur de radia- teur
2. Fusible de sauvegarde (montre et immobili- sateur antivol)
3. Fusible de papillon des gaz électronique
4. Fusible du solénoïde d’ABS
5. Fusible du moteur ABS
6. Fusible de rechange
1
2
345
6
UB5CF0F0.book Page 32 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-33
6

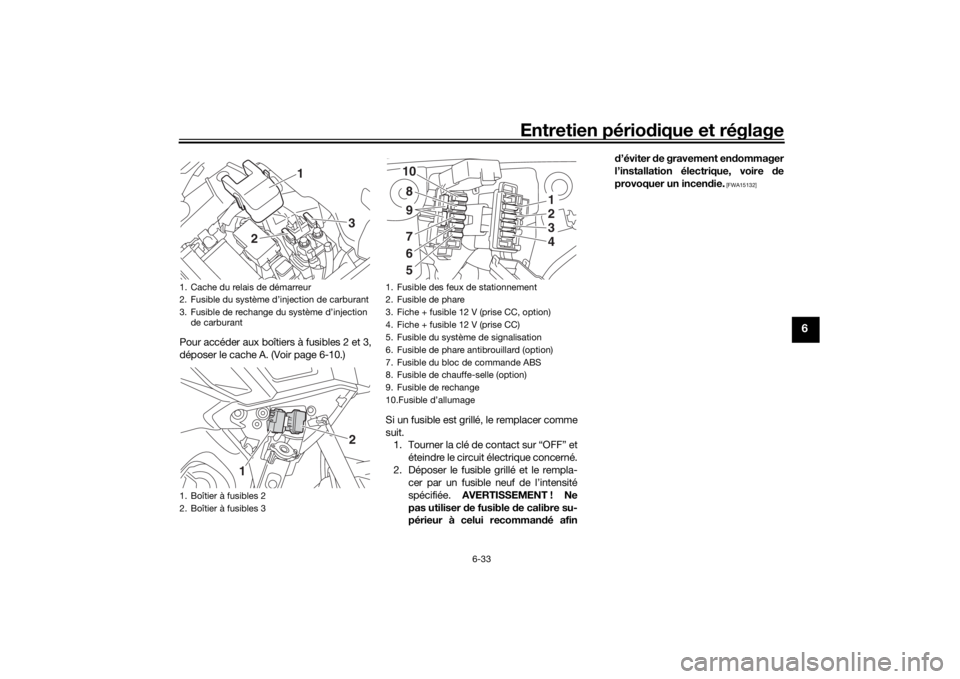

Pour accéder aux boîtiers à fusibles 2 et 3,
déposer le cache A. (Voir page 6-10.)
Si un fusible est grillé, le remplacer comme
suit.1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recommand é afind
’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
1. Cache du relais de démarreur
2. Fusible du système d’injection de carburant
3. Fusible de rechange du système d’injection
de carburant
1. Boîtier à fusibles 2
2. Boîtier à fusibles 3
3
2
1
1
2
1. Fusible des feux de stationnement
2. Fusible de phare
3. Fiche + fusible 12 V (prise CC, option)
4. Fiche + fusible 12 V (prise CC)
5. Fusible du système de signalisation
6. Fusible de phare antibrouillard (option)
7. Fusible du bloc de commande ABS
8. Fusible de chauffe-selle (option)
9. Fusible de rechange
10.Fusible d’allumage
1234
1098765
UB5CF0F0.book Page 33 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-34
6
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement, faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU77470
PharesCe modèle est équipé de phares à DEL.
Si un phare ne s’allume pas, vérifier les fu-
sibles et faire contrôler le véhicule par un
concessionnaire Yamaha.N.B.Lorsque les phares sont réglés sur les feux
de croisement, un phare s’allume. Lorsque
les phares sont réglés sur les feux de route
ou lorsque le contacteur de dépassement
est enfoncé, les deux phares doivent s’allu-
mer.ATTENTION
FCA16581
Ne pas coller de pellicules colorées ni
autres a dhésifs sur la lentille du phare.
Fusibles spécifiés :
Fusible principal:
50.0 A
Fusible de phare: 7.5 A
Fusible de phare antibrouillard: 2.0 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage:
15.0 A
Fusible des feux de stationnement: 7.5 A
Fusible du moteur du ventilateur de
radiateur: 15.0 A
Fusible du moteur ABS: 30.0 A
Fusible du système d’injection de
carburant: 20.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible du bloc de commande ABS: 7.5 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électro-
nique: 7.5 A
Fusible de selle (OP):
7.5 A
Fiche + fusible 12 V:2.0 A
Fiche + fusible 12 V (OP): 2.0 A
UB5CF0F0.book Page 34 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-35
6
FAU54502

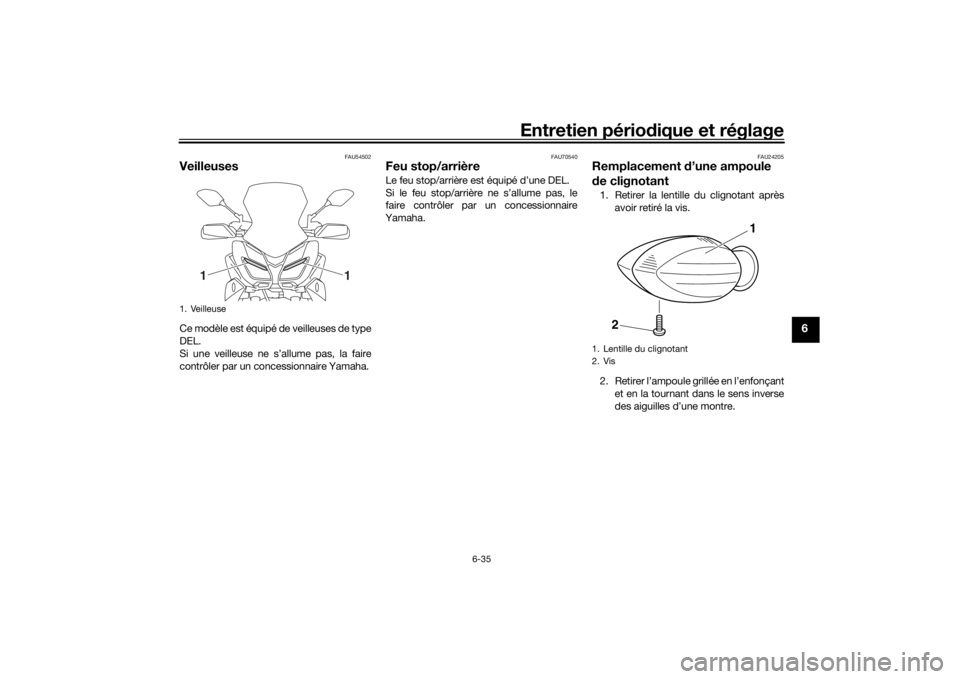

VeilleusesCe modèle est équipé de veilleuses de type
DEL.
Si une veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.
FAU70540
Feu stop/arrièreLe feu stop/arrière est équipé d’une DEL.
Si le feu stop/arrière ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
FAU24205
Remplacement d’une ampoule
d e clignotant1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse
des aiguilles d’une montre.
1. Veilleuse
1
1
1. Lentille du clignotant
2. Vis
1
2
UB5CF0F0.book Page 35 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-36
6

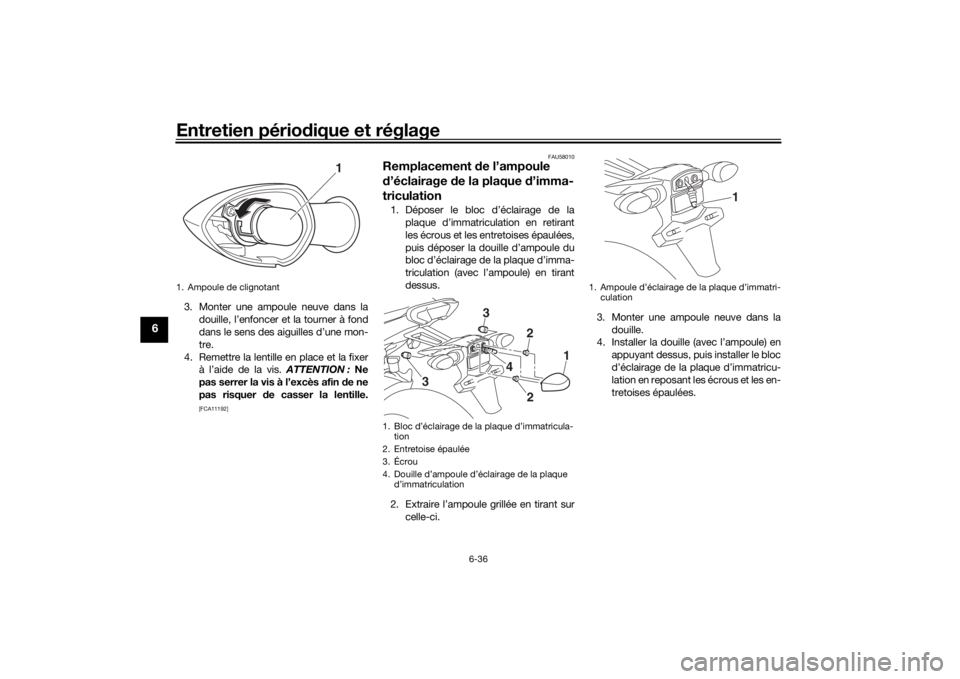

3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11192] FAU58010
Remplacement
de l’ampoule
d ’éclairage de la plaque d’imma-
triculation1. Déposer le bloc d’éclairage de la
plaque d’immatriculation en retirant
les écrous et les entretoises épaulées,
puis déposer la douille d’ampoule du
bloc d’éclairage de la plaque d’imma-
triculation (avec l’ampoule) en tirant
dessus.
2. Extraire l’ampoule grillée en tirant sur celle-ci. 3. Monter une ampoule neuve dans la
douille.
4. Installer la douille (avec l’ampoule) en
appuyant dessus, puis installer le bloc
d’éclairage de la plaque d’immatricu-
lation en reposant les écrous et les en-
tretoises épaulées.
1. Ampoule de clignotant
1
1. Bloc d’éclairage de la plaque d’immatricula-tion
2. Entretoise épaulée
3. Écrou
4. Douille d’ampoule d’éclairage de la plaque d’immatriculation
1
22
4
3
3
1. Ampoule d’éclairage de la plaque d’immatri-culation
1
UB5CF0F0.book Page 36 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-37
6
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin- celles à proximité, y compris
de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et d es dommages
matériels graves.
UB5CF0F0.book Page 37 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-38
6
FAU42365
Schémas de diagnostic de pannesProblèmes d e démarrage ou mauvais ren dement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant.
Réservoir de carburant vide.
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression.
Pas de compression.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
Faire contrôler le véhicule par un concessionnaire Yamaha.
UB5CF0F0.book Page 38 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-39
6

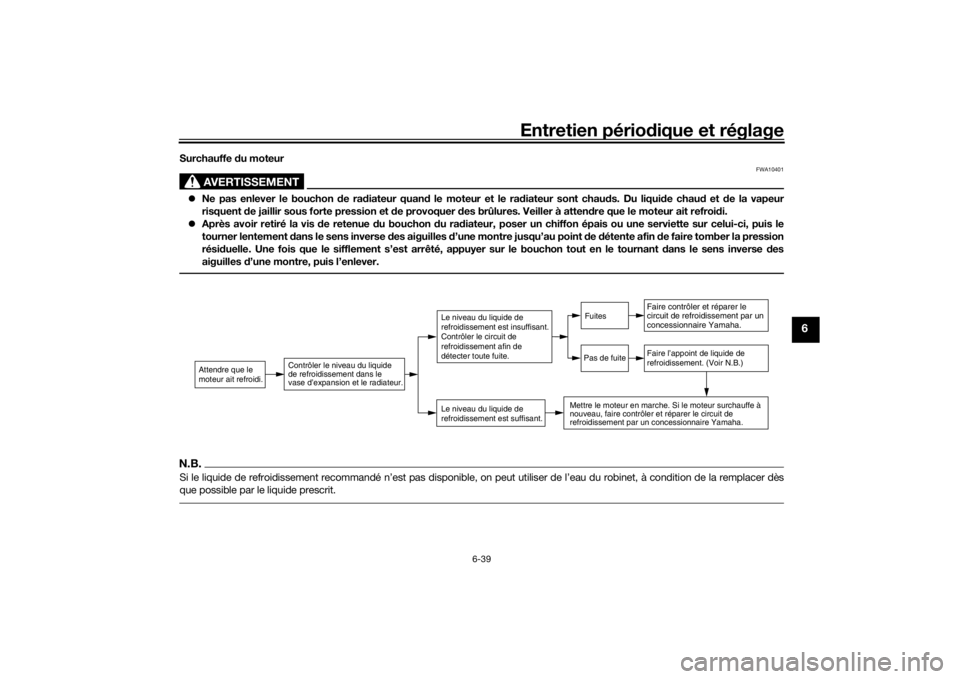

Surchauffe du moteur
AVERTISSEMENT
FWA10401
 Ne pas enlever le bouchon de ra diateur quan d le moteur et le ra diateur sont chau ds. Du liqui de chau d et d e la vapeur
risquent de jaillir sous forte pression et de provoquer d es brûlures. Veiller à atten dre que le moteur ait refroi di.
 Après avoir retiré la vis de retenue du bouchon du ra diateur, poser un chiffon épais ou une serviette sur celui-ci, puis le
tourner lentement dans le sens inverse des aiguilles d ’une montre jusqu’au point d e détente afin de faire tomber la pression
rési duelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des
aiguilles d’une montre, puis l’enlever.N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès
que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
UB5CF0F0.book Page 39 Tuesday, December 19, 2017 5:01 PM

Soin et remisage de la moto
7-1
7
FAU37834
Remarque concernant les pièces
d e couleur mateATTENTION
FCA15193
Certains mo dèles sont équipés d e piè-
ces à finition mate. Deman der conseil à
un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procé der au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mord ants ou de détachants
griffera ou en dommagera la surface de
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate d e
cire.
FAU54661
SoinUn des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la chaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10773
 Éviter de nettoyer les roues, surtout
celles à rayons, avec des pro duits
nettoyants trop aci des. S’il s’avère
nécessaire d’utiliser ce type de pro-
d uit afin d ’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
ensuite abon damment à l’eau, sé-
cher imméd iatement, puis vapori-
ser un pro duit anticorrosion.
 Un nettoyage incorrect risque d’en-
d ommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plas-
tique exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abon dam-
UB5CF0F0.book Page 1 Tuesday, December 19, 2017 5:01 PM
