Periodiskt underhåll och justering
6-25
6
MAU44276

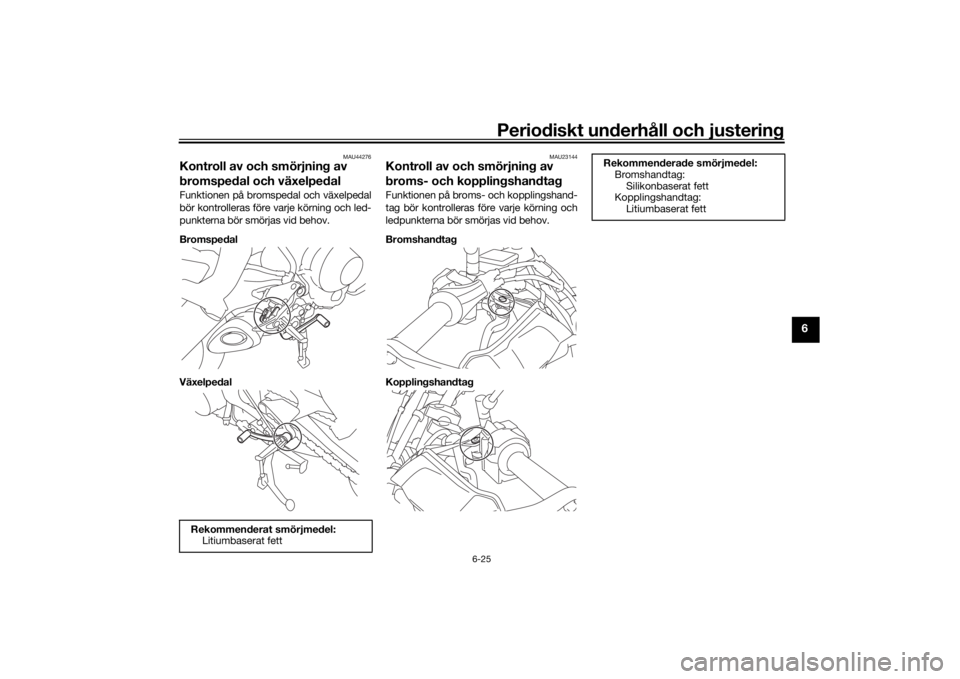

Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderade smörjmedel:Bromshandtag:
Silikonbaserat fett
Kopplingshandtag: Litiumbaserat fett
UB5CM1M0.book Page 25 Tuesday, August 7, 2018 9:08 AM
Page 82 of 104
Periodiskt underhåll och justering
6-26
6
MAU23215

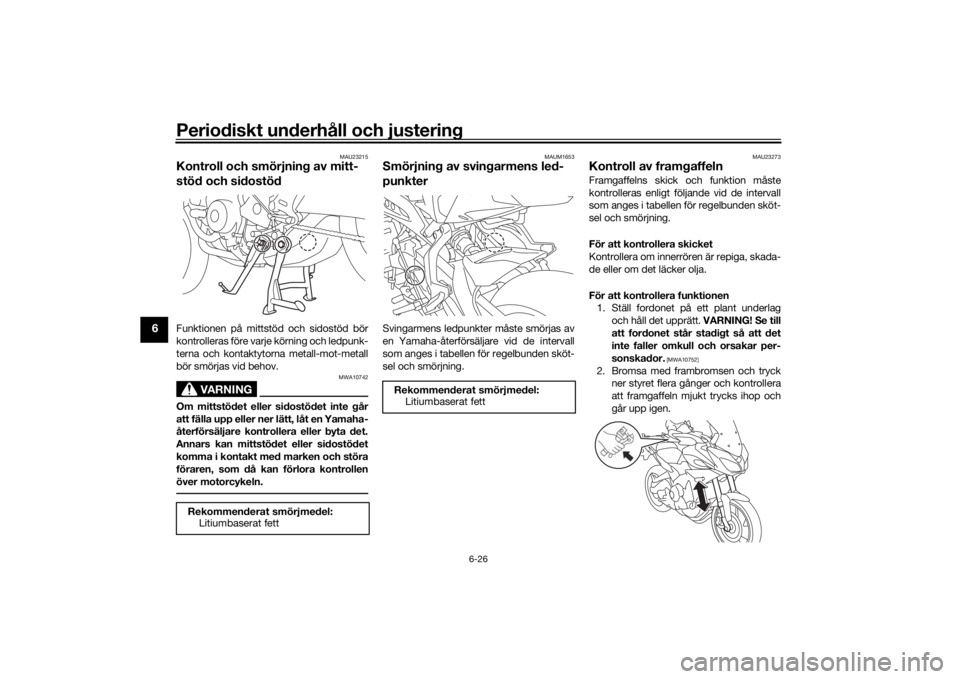

Kontroll och smörjning av mitt-
stöd och sidostödFunktionen på mittstöd och sidostöd bör
kontrolleras före varje körning och ledpunk-
terna och kontaktytorna metall-mot-metall
bör smörjas vid behov.
VARNING
MWA10742
Om mittstödet eller sidostödet inte går
att fälla upp eller ner lätt, låt en Yamaha-
återförsäljare kontrollera eller byta det.
Annars kan mittstödet eller sidostödet
komma i kontakt med marken och störa
föraren, som då kan förlora kontrollen
över motorcykeln.
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273

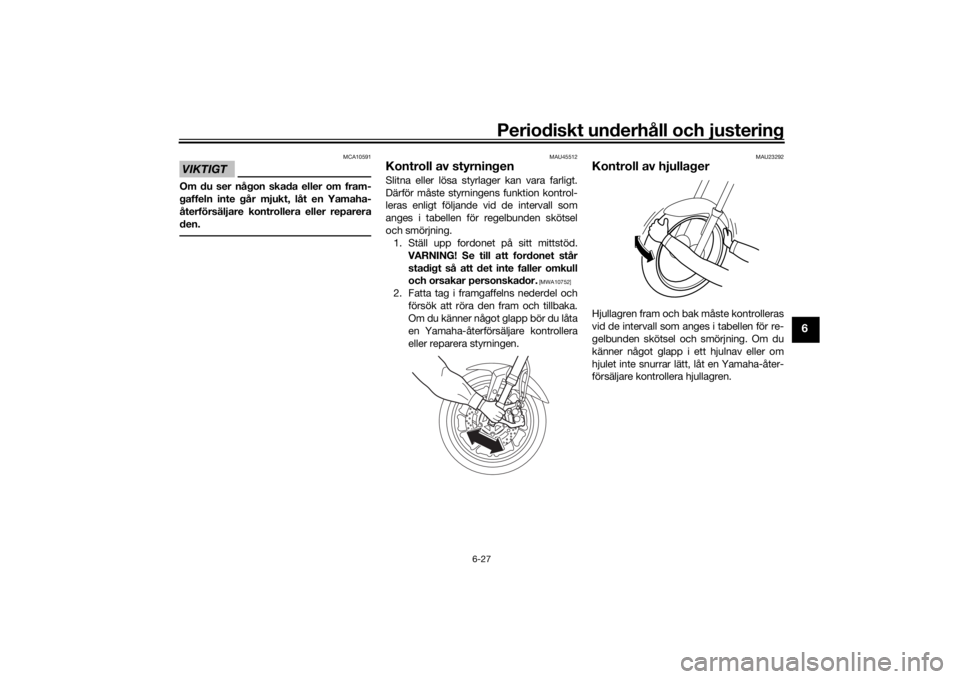

Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen 1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryckner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
UB5CM1M0.book Page 26 Tuesday, August 7, 2018 9:08 AM
Page 83 of 104
Periodiskt underhåll och justering
6-27
6
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU45512
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Ställ upp fordonet på sitt mittstöd.
VARNING! Se till att fordonet stårstadigt så att det inte faller omkull
och orsakar personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
UB5CM1M0.book Page 27 Tuesday, August 7, 2018 9:08 AM
Page 84 of 104
Periodiskt underhåll och justering
6-28
6
MAU50212
BatteriBatteriet sitter placerat under förarsadeln.
(Se sidan 3-24.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återför säljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet 1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
1. Batteri
2. Batteriets plusledning (röd)
3. Batteriets minusledning (svart)
1
3
2
UB5CM1M0.book Page 28 Tuesday, August 7, 2018 9:08 AM
Page 85 of 104
Periodiskt underhåll och justering
6-29
6
4. Se till att batterikablarna blir rätt kopp-lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU63134

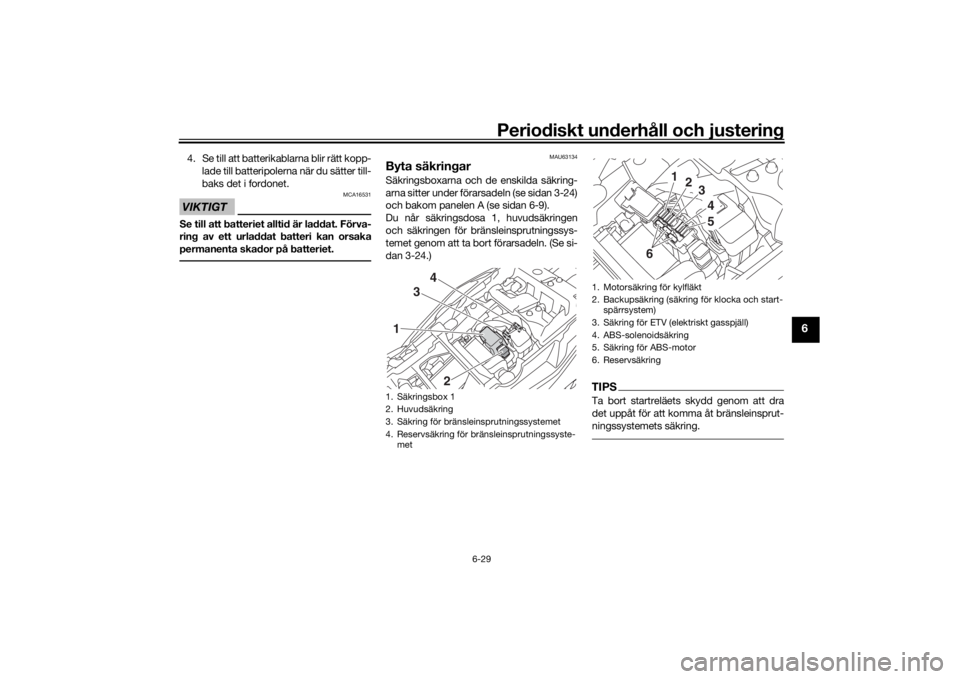

Byta säkringarSäkringsboxarna och de enskilda säkring-
arna sitter under förarsadeln (se sidan 3-24)
och bakom panelen A (se sidan 6-9).
Du når säkringsdosa 1, huvudsäkringen
och säkringen för bränsleinsprutningssys-
temet genom att ta bort förarsadeln. (Se si-
dan 3-24.)
TIPSTa bort startreläets skydd genom att dra
det uppåt för att komma åt bränsleinsprut-
ningssystemets säkring.

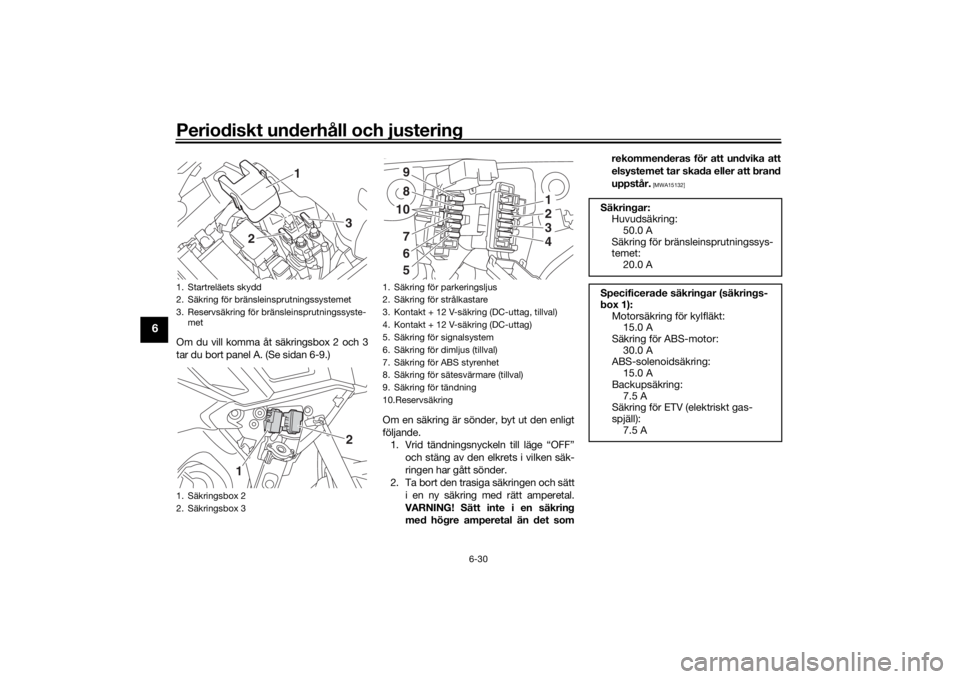

1. Säkringsbox 1
2. Huvudsäkring
3. Säkring för bränsleinsprutningssystemet
4. Reservsäkring för bränsleinsprutningssyste-met1 3
4
2
1. Motorsäkring för kylfläkt
2. Backupsäkring (säkring för klocka och start- spärrsystem)
3. Säkring för ETV (elektriskt gasspjäll)
4. ABS-solenoidsäkring
5. Säkring för ABS-motor
6. Reservsäkring
1
2
345
6
UB5CM1M0.book Page 29 Tuesday, August 7, 2018 9:08 AM
Page 86 of 104
Periodiskt underhåll och justering
6-30
6
Om du vill komma åt säkringsbox 2 och 3
tar du bort panel A. (Se sidan 6-9.)Om en säkring är sönder, byt ut den enligt
följande.1. Vrid tändningsnyckeln till läge “OFF”
och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
1. Startreläets skydd
2. Säkring för bränsleinsprutningssystemet
3. Reservsäkring för bränsleinsprutningssyste-
met
1. Säkringsbox 2
2. Säkringsbox 3
3
2
1
1
2
1. Säkring för parkeringsljus
2. Säkring för strålkastare
3. Kontakt + 12 V-säkring (DC-uttag, tillval)
4. Kontakt + 12 V-säkring (DC-uttag)
5. Säkring för signalsystem
6. Säkring för dimljus (tillval)
7. Säkring för ABS styrenhet
8. Säkring för sätesvärmare (tillval)
9. Säkring för tändning
10.Reservsäkring
1234
1098765
Säkringar: Huvudsäkring:
50.0 A
Säkring för bränsleinsprutningssys-
temet:
20.0 A
Specificerade säkringar (säkrings-
box 1): Motorsäkring för kylfläkt:15.0 A
Säkring för ABS-motor:
30.0 A
ABS-solenoidsäkring: 15.0 A
Backupsäkring: 7.5 A
Säkring för ETV (elektriskt gas-
spjäll): 7.5 A
UB5CM1M0.book Page 30 Tuesday, August 7, 2018 9:08 AM
Page 87 of 104
Periodiskt underhåll och justering
6-31
6
3. Vrid tändningsnyckeln till läge “ON”och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder igen, låt en Yama ha-återförsäljare
kontrollera elsystemet.
MAUN2261
FordonsbelysningPå den här modellen används LED-lampor
i strålkastarna, parkeringsljusen och
broms-/bakljusen. Om en lampa inte tänds
ska du kontrollera säkringen och sedan låta
en Yamaha-återförsälja re kontrollera fordo-
net.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU24205

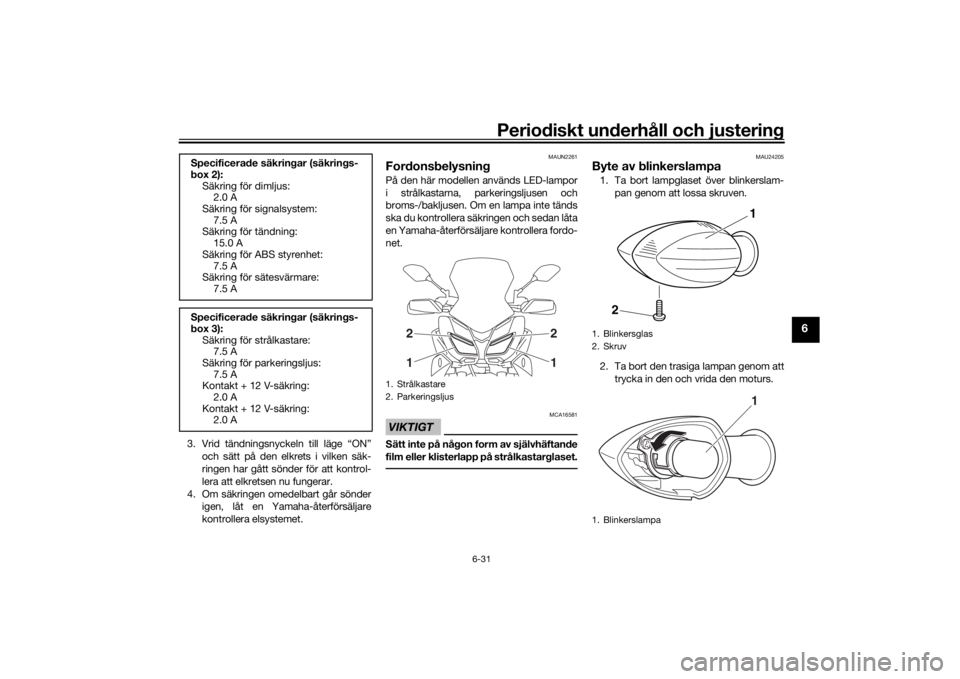

Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam-
pan genom att lossa skruven.
2. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs.
Specificerade säkringar (säkrings-
box 2):
Säkring för dimljus:2.0 A
Säkring för signalsystem:
7.5 A
Säkring för tändning: 15.0 A
Säkring för ABS styrenhet: 7.5 A
Säkring för sätesvärmare:
7.5 A
Specificerade säkringar (säkrings-
box 3): Säkring för strålkastare:7.5 A
Säkring för parkeringsljus:
7.5 A
Kontakt + 12 V-säkring: 2.0 A
Kontakt + 12 V-säkring: 2.0 A
1. Strålkastare
2. Parkeringsljus
21
21
1. Blinkersglas
2. Skruv
1. Blinkerslampa
1
2
1
UB5CM1M0.book Page 31 Tuesday, August 7, 2018 9:08 AM
Page 88 of 104
Periodiskt underhåll och justering
6-32
6
3. Sätt i en ny lampa i sockeln, tryck inden och vrid den medurs tills det tar
stopp.
4. Sätt tillbaks lampglaset och skruva fast skruven. VIKTIGT: Dra inte åt
skruven för hårt eftersom lampgla-
set kan gå sönder.
[MCA11192] MAU58010

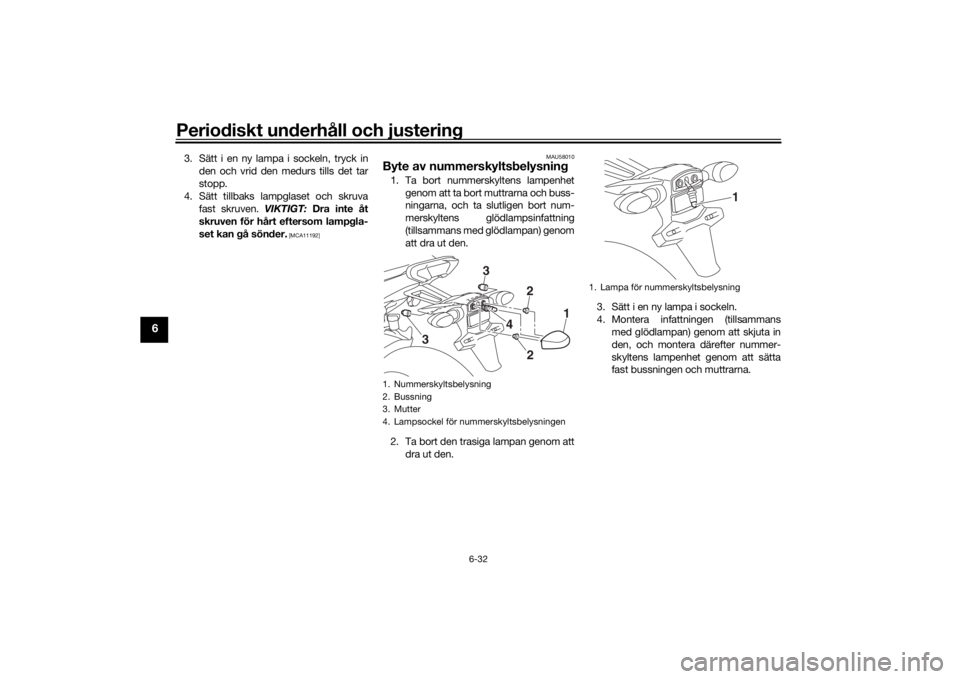

Byte av nummerskyltsbelysning1. Ta bort nummerskyltens lampenhet
genom att ta bort muttrarna och buss-
ningarna, och ta slutligen bort num-
merskyltens glödlampsinfattning
(tillsammans med glödlampan) genom
att dra ut den.
2. Ta bort den trasiga lampan genom att dra ut den. 3. Sätt i en ny lampa i sockeln.
4. Montera infattningen (tillsammans
med glödlampan) genom att skjuta in
den, och montera därefter nummer-
skyltens lampenhet genom att sätta
fast bussningen och muttrarna.1. Nummerskyltsbelysning
2. Bussning
3. Mutter
4. Lampsockel för nummerskyltsbelysningen
1
22
4
3
3
1. Lampa för nummerskyltsbelysning
1
UB5CM1M0.book Page 32 Tuesday, August 7, 2018 9:08 AM
Page 89 of 104
Periodiskt underhåll och justering
6-33
6
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Ya maha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
UB5CM1M0.book Page 33 Tuesday, August 7, 2018 9:08 AM
Page 90 of 104
Periodiskt underhåll och justering
6-34
6
MAU42365

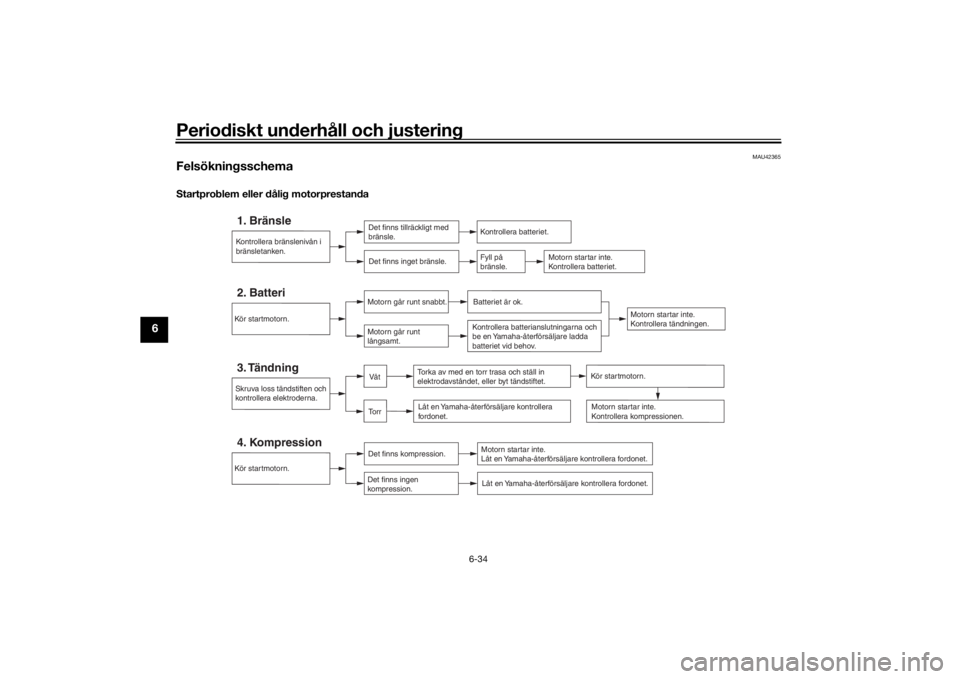

FelsökningsschemaStartproblem eller dålig motorprestanda
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet, eller byt tändstiftet.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Kör startmotorn.4. Kompression
Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Motorn startar inte.
Kontrollera tändningen.
Batteriet är ok.Kontrollera batterianslutningarna och
be en Yamaha-återförsäljare ladda
batteriet vid behov.
To r rVå t
Kör startmotorn.
UB5CM1M0.book Page 34 Tuesday, August 7, 2018 9:08 AM
