YAMAHA TRACER 900 2019 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-27
3

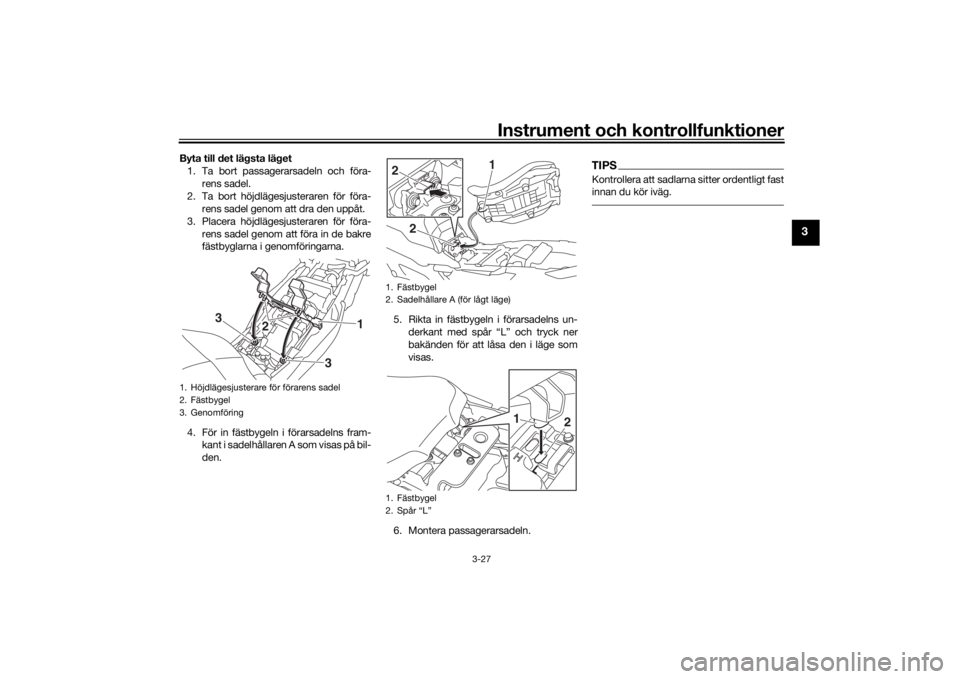

Byta till det lägsta läget1. Ta bort passagerarsadeln och föra- rens sadel.
2. Ta bort höjdlägesjusteraren för föra- rens sadel genom att dra den uppåt.
3. Placera höjdlägesjusteraren för föra- rens sadel genom att föra in de bakre
fästbyglarna i genomföringarna.
4. För in fästbygeln i förarsadelns fram- kant i sadelhållaren A som visas på bil-
den. 5. Rikta in fästbygeln i förarsadelns un-
derkant med spår “L” och tryck ner
bakänden för att låsa den i läge som
visas.
6. Montera passagerarsadeln.
TIPSKontrollera att sadlarna sitter ordentligt fast
innan du kör iväg.
1. Höjdlägesjusterare för förarens sadel
2. Fästbygel
3. Genomföring
1
2
3
3
1. Fästbygel
2. Sadelhållare A (för lågt läge)
1. Fästbygel
2. Spår “L”
2 1
2
1
2
UB5CM1M0.book Page 27 Tuesday, August 7, 2018 9:08 AM

Instrument och kontrollfunktioner
3-28
3
MAU63062
HjälmhållareHjälmhållaren är placerad under passage-
rarsadeln. Det finns en hjälmhållarkabel i
verktygssatsen som används för att fästa
hjälmen i hjälmhållaren.
Sätta fast en hjälm1. Ta bort passagerarsadeln.
2. Trä hjälmhållarkabeln genom hjäl-
mens spänne som visas och haka se-
dan fast kabelöglorna över
hjälmhållaren.
3. Placera hjälmen på fordonets högra sida och sätt tillbaka sadeln.
VARNING! Kör aldrig motorcykeln
med en hjälm fastsatt i hjälmhålla-
ren eftersom hjälmen kan fastna i föremål vilket kan leda till att du
tappar kontrollen över motorcykeln
och en olycka.
[MWA10162]
Lossa en hjälm
Ta bort passagerarsadeln, ta bort hjälmhål-
larkabeln från hjälmhållaren samt hjälmen
och sätt sedan tillbaka sadeln.
MAU62550
FörvaringsfackFörvaringsfacket är placerat under passa-
gerarsadeln. (Se sidan 3-24.)
Dokument eller andra föremål som förvaras
i förvaringsfacket ska lindas in i en plastpå-
se så att de inte blir blöta. Var försiktig så
att det inte tränger in vatten i förvarings-
facket när du tvättar fordonet.
VARNING
MWA15401
Överskrid inte lastgränsen på 180 kg
(397 lb) för fordonet.
1. Hjälm
2. Hjälmhållarkabel
3. Hjälmhållare
3
21
1. Förvaringsfack
1
UB5CM1M0.book Page 28 Tuesday, August 7, 2018 9:08 AM

Instrument och kontrollfunktioner
3-29
3
MAU83932
Vindruta Den här modellen är utrustad med en jus-
terbar vindruta.
Lyft upp vindrutans låsspak och skjut vind-
rutan uppåt eller nedåt när du vill ändra
vindrutans läge. Släpp låsspaken när du är
klar.TIPSKontrollera att vindrutan och låsspaken är
ordentligt spärrade innan du kör.
MAU39612
Justera strålkastarnaStrålkastarnas justerrattar används för att
höja eller sänka strålkastarna. Du kan be-
höva justera strålkastarnas inställning för
att förbättra sikten och undvika att blända
mötande förare när du kör med tyngre eller
lättare last än vanligt. Följ lokala lagar och
regler när du justerar strålkastarna.
För att höja strålkastarkäglorna, vrid juster-
rattarna i riktning (a). För att sänka strålkas-
tarkäglorna, vrid justerrattarna i riktning (b).
MAU46833
Styrets läge Styret kan justeras till ett av två lägen för att
anpassas efter förarens behov. Låt en
Yamaha-återförsäljare justera styrets posi-
tion.
1. Låsspak för vindruta
2. Vindruta
12
1. Justerratt för strålkastare
(a)
(b)
1
(b)
(a)
1
1. Styre
1
UB5CM1M0.book Page 29 Tuesday, August 7, 2018 9:08 AM

Instrument och kontrollfunktioner
3-30
3
MAU62452
Justering av framgaffeln
VARNING
MWA14671
Justera alltid fjäderförspänningen på
båda gaffelbenen lika. I annat fall kan du
få dålig stabilitet på motorcykeln vilket
kan leda till att du förlorar kontrollen på
motorcykeln.Varje framgaffelben är försett med en jus-
terbult för fjäderförspänning. Det högra
framgaffelbenet är försett med en juster-
skruv för återfjädringens dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Fjäderförspänning
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
terbulten på respektive gaffelben i riktning
(a). För att minska fjäderförspänningen och
därigenom göra fjädringen mjukare vrider
du justerbulten på respektive gaffelben i
riktning (b).Inställningen av fjäderförspänningen be-
stäms av att man mäter avståndet A, som
visas på bilden. Ju kortare avståndet A är,
desto högre fjäderförspänning, ju längre
avståndet A är, desto lägre fjäderförspän-
ning.
Återfjädringens dämpning
Framgaffelns dämpning vid återfjädring
justeras på det högra framgaffelbenet.
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra återfjädringsdämpningen
mjukare, ska justerskruven vridas i riktning
(b).
1. Justerbult för fjäderförspänning
1. Avstånd A
1
1
(a)
(b)
(a)
(b)
1
Fjäderförspänning:
Minimum (mjuk):
Avstånd A = 19.0 mm (0.75 in)
Standard: Avstånd A = 16.0 mm (0.63 in)
Maximum (hård): Avstånd A = 4.0 mm (0.16 in)1. Justerskruv för återfjädringens dämpning
1
(a)
(b)
UB5CM1M0.book Page 30 Tuesday, August 7, 2018 9:08 AM

Instrument och kontrollfunktioner
3-31
3
TIPSNär dämpningen justeras ska justera-
ren vridas i riktning (a) så långt det går.
Räkna sedan varven eller klicken i rikt-
ning (b).
 Trots att dämpningsjusteraren kan vri-
das utöver de angivna minimiinställ-
ningarna har sådana justeringar ingen
effekt och de kan skada fjädringen.
 När en justerare för dämpkraft vrids i
riktning (a), kan läget för 0 klick och 1
klick vara detsamma.
MAU57943
Justering av stötdämpareDenna stötdämpare är utrustad med en
justeringsring för fjäderförspänningen samt
en justerskruv för återfjädringens dämp-
ning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Fjäderförspänning
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
teringsringen i riktning (a). För att minska
fjäderförspänningen och därigenom göra
fjädringen mjukare vrider du justeringsring-
en i riktning (b). 
Rikta in lämpligt spår i justeringsring-
en med lägesindikeringen på stöt-
dämparen.
 Utför justeringen med specialnyckeln
och förlängningsstången i verktygs-
satsen.
Återfjädringens dämpningsinställ-
ning:
Minimum (mjuk):12 klick i riktning (b)
Standard:
7klick i riktning (b)
Maximum (hård): 1klick i riktning (b)
1. Justeringsring för fjäderförspänning
2. Specialnyckel
3. Förlängningsstång
4. Lägesindikering
Fjäderförspänning:
Minimum (mjuk): 1
Standard:
4
Maximum (hård): 7
7654321
1(b) (a)
4
2
3
UB5CM1M0.book Page 31 Tuesday, August 7, 2018 9:08 AM

Instrument och kontrollfunktioner
3-32
3
Återfjädringens dämpning
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra återfjädringsdämpningen
mjukare, ska justerskruven vridas i riktning
(b).
TIPSNär dämpningen justeras ska justera-
ren vridas i riktning (a) så långt det går.
Räkna sedan varven i riktning (b).
 Trots att dämpningsjusteraren kan vri-
das utöver de angivna minimiinställ-
ningarna har sådana justeringar ingen
effekt och de kan skada fjädringen.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen.
 Under inga omständigheter får cy-
lindern öppnas eller byggas om.
 Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.
 Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.
 Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-
säljare.
MAU49454
Likströmsuttag Ett 12 V-tillbehör anslutet till likströmsutta-
get kan användas när huvudströmbrytaren
är på.VIKTIGT
MCA15432
Det tillbehör som är anslutet till strömut-
taget ska inte användas när motorn är
avstängd och belastningen får aldrig
överstiga 24 W (2 A) eftersom säkringen
då kan gå eller batteriet laddas ur.För att använda strömuttaget
1. Stäng av huvudströmbrytaren.
2. Ta av locket till strömuttaget.
3. Stäng av tillbehöret.
4. Sätt i tillbehörets kontakt i strömutta- get.
1. Justerskruv för återfjädringens dämpningÅterfjädringens dämpningsinställ-
ning:Minimum (mjuk):
3 varv i riktning (b)
Standard: 1 1/2 varv i riktning (b)
Maximum (hård): 0 varv i riktning (b)
1(a)(b)
1. Lock till strömuttaget
1
UB5CM1M0.book Page 32 Tuesday, August 7, 2018 9:08 AM

Instrument och kontrollfunktioner
3-33
3
5. Slå på huvudströmbrytaren och startamotorn. (Se sidan 5-1.)
6. Slå på tillbehöret.
VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter på
strömuttaget när det inte används.
MAU70641
StrömuttagFordonet är utrustat med ett strömuttag.
Kontakta alltid en Yamaha-återförsäljare
innan du monterar några tillbehör.
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
1. Strömuttag
1
UB5CM1M0.book Page 33 Tuesday, August 7, 2018 9:08 AM

Instrument och kontrollfunktioner
3-34
3
MAU44895
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPSDenna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-2 och 3-16 för informa-
tion om strömställarens användning.
UB5CM1M0.book Page 34 Tuesday, August 7, 2018 9:08 AM

Instrument och kontrollfunktioner
3-35
3

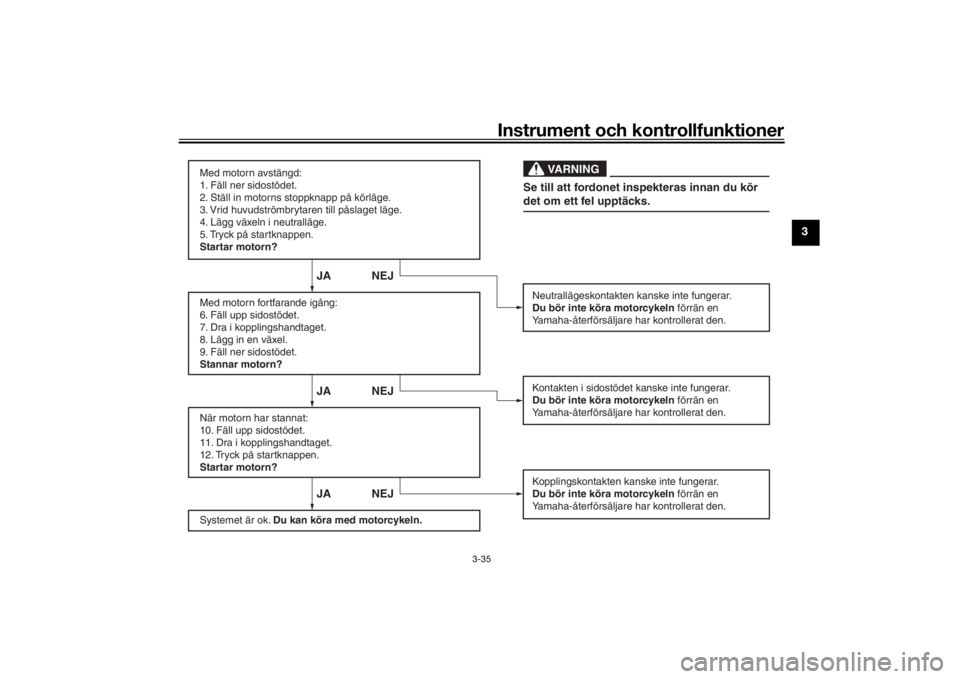

JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UB5CM1M0.book Page 35 Tuesday, August 7, 2018 9:08 AM

För din egen säkerhet – kontroller före körning
4-1
4
MAU15599
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Yamaha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkte r innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströ
mningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 3-22, 3-24
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 6-11
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 6-14
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-20, 6-21
UB5CM1M0.book Page 1 Tuesday, August 7, 2018 9:08 AM
