Commandes et instruments
4-30
4

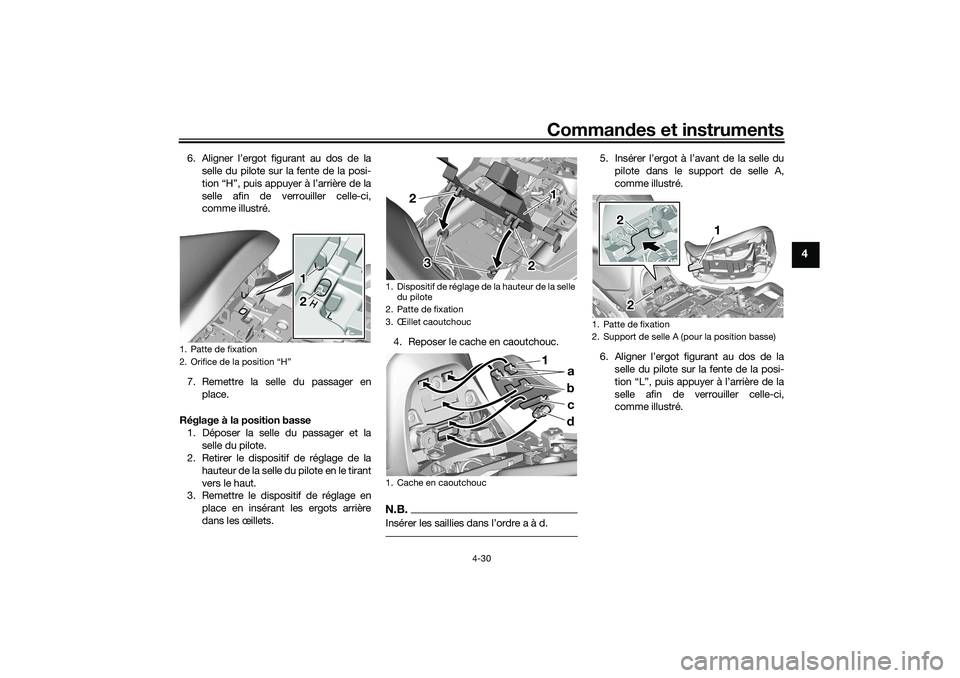

6. Aligner l’ergot figurant au dos de la
selle du pilote sur la fente de la posi-
tion “H”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré.
7. Remettre la selle du passager en place.
Réglage à la position basse 1. Déposer la selle du passager et la selle du pilote.
2. Retirer le dispositif de réglage de la
hauteur de la selle du pilote en le tirant
vers le haut.
3. Remettre le dispositif de réglage en
place en insérant les ergots arrière
dans les œillets. 4. Reposer le cache en caoutchouc.
N.B.
5.
pilote dans le support de selle A,
comme illustré.
6. selle du pilote sur la fente de la posi-

selle afin de verrouiller celle-ci,
comme illustré.
1. Patte de fixation
2.
1 1
2
12
1. Dispositif de réglage de la hauteur de la selle
du pilote
2. Patte de fixation
3. –illet caoutchouc
1. Cache en caoutchouc
1 1 1
2 2
2 2
3 3
d
c
b a
1
1. Patte de fixation
2. Support de selle A (pour la position basse)
1 1
2
2
1
22
UB5UF0F0.book Page 30 Thursday, December 17, 2020 11:26 AM

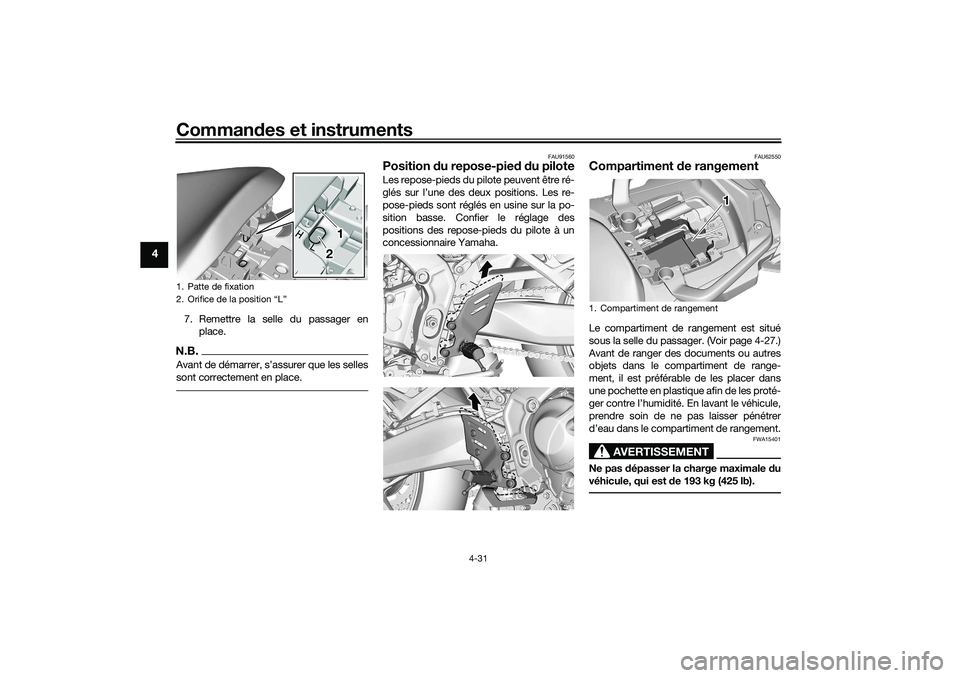

Commandes et instruments
4-31
4
7. Remettre la selle du passager en
place.N.B.
sont correctement en place.
FAU91560
Position du repose-pie d d u piloteLes repose-pieds du pilote peuvent être ré-
glés sur l’une des deux positions. Les re-
pose-pieds sont réglés en usine sur la po-
sition basse. Confier le réglage des
positions des repose-pieds du pilote à un
concessionnaire Yamaha.
FAU62550
Compartiment de rangementLe compartiment de rangement est situé
sous la selle du passager. (Voir page 4-27.)
Avant de ranger des documents ou autres
objets dans le compartiment de range-
ment, il est préférable de les placer dans
une pochette en plastique afin de les proté-
ger contre l’humidité. En lavant le véhicule,
prendre soin de ne pas laisser pénétrer
d’eau dans le compartiment de rangement.
AVERTISSEMENT
FWA15401
Ne pas d épasser la charge maximale du
véhicule, qui est de 193 kg (425 lb).
1. Patte de fixation
2. Orifice de la position “L”
1 1
2 12
1. Compartiment de rangement
1 1 1
UB5UF0F0.book Page 31 Thursday, December 17, 2020 11:26 AM

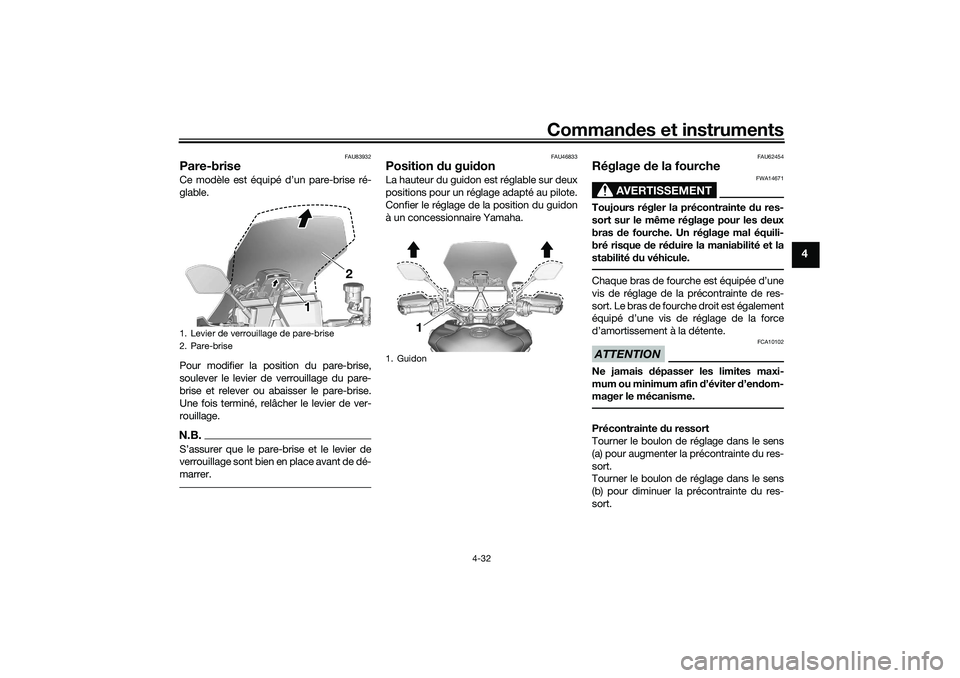

Commandes et instruments
4-32
4
FAU83932
Pare-brise Ce modèle est équipé d’un pare-brise ré-
glable.
Pour modifier la position du pare-brise,
soulever le levier de verrouillage du pare-
brise et relever ou abaisser le pare-brise.
Une fois terminé, relâcher le levier de ver-
rouillage.N.B.
verrouillage sont bien en place avant de dé-
marrer.
FAU46833
Position du gui don La hauteur du guidon est réglable sur deux
positions pour un réglage adapté au pilote.
Confier le réglage de la position du guidon
à un concessionnaire Yamaha.
FAU62454
Réglage de la fourche
AVERTISSEMENT
FWA14671
Toujours régler la précontrainte du res-
sort sur le même réglage pour les deux
bras de fourche. Un réglage mal équili-
bré risque de réd uire la maniabilité et la
stabilité du véhicule.Chaque bras de fourche est équipée d’une
vis de réglage de la précontrainte de res-
sort. Le bras de fourche droit est également
équipé d’une vis de réglage de la force
d’amortissement à la détente.ATTENTION
FCA10102
Ne jamais d épasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte du ressort
Tourner le boulon de réglage dans le sens
(a) pour augmenter la précontrainte du res-
sort.
Tourner le boulon de réglage dans le sens
(b) pour diminuer la précontrainte du res-
sort.
1. Levier de verrouillage de pare-brise
2. Pare-brise
1 1 1
2
1. Guidon
1
UB5UF0F0.book Page 32 Thursday, December 17, 2020 11:26 AM

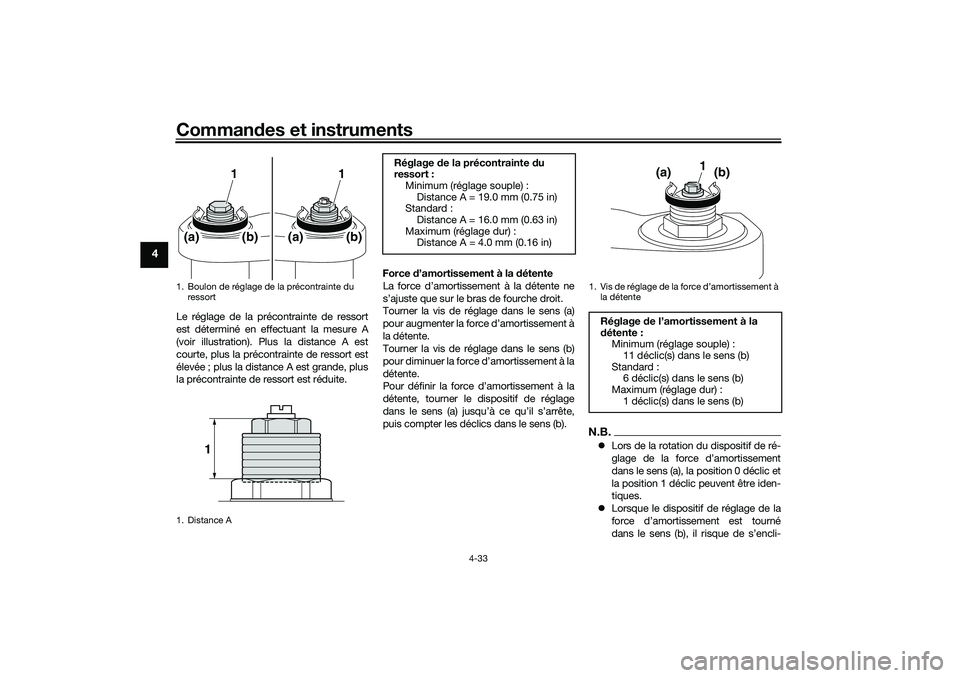

Commandes et instruments
4-33
4
Le réglage de la précontrainte de ressort
est déterminé en effectuant la mesure A
(voir illustration). Plus la distance A est
courte, plus la précontrainte de ressort est
élevée ; plus la distance A est grande, plus
la précontrainte de ressort est réduite. Force
d’amortissement à la détente
La force d’amortissement à la détente ne
s’ajuste que sur le bras de fourche droit.
Tourner la vis de réglage dans le sens (a)
pour augmenter la force d’amortissement à
la détente.
Tourner la vis de réglage dans le sens (b)
pour diminuer la force d’amortissement à la
détente.
Pour définir la force d’amortissement à la
détente, tourner le dispositif de réglage
dans le sens (a) jusqu’à ce qu’il s’arrête,
puis compter les déclics dans le sens (b).
N.B. Lors de la rotation du dispositif de ré-
glage de la force d’amortissement
dans le sens (a), la position 0 déclic et
la position 1 déclic peuvent être iden-
tiques.
 Lorsque le dispositif de réglage de la
force d’amortissement est tourné
dans le sens (b), il risque de s’encli-
1. Boulon de réglage de la précontrainte du
ressort
1. Distance A
1
1
(a)
(b)
(a)
(b)
1
Réglage de la précontrainte du
ressort :
Minimum (réglage souple) :Distance A = 19.0 mm (0.75 in)
Standard :
Distance A = 16.0 mm (0.63 in)
Maximum (réglage dur) : Distance A = 4.0 mm (0.16 in)
1. Vis de réglage de la force d’amortissement à
la détenteRéglage de l’amortissement à la
d étente :
Minimum (réglage souple) : 11 déclic(s) dans le sens (b)
Standard : 6 déclic(s) dans le sens (b)
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)
1
(a)
(b)
UB5UF0F0.book Page 33 Thursday, December 17, 2020 11:26 AM

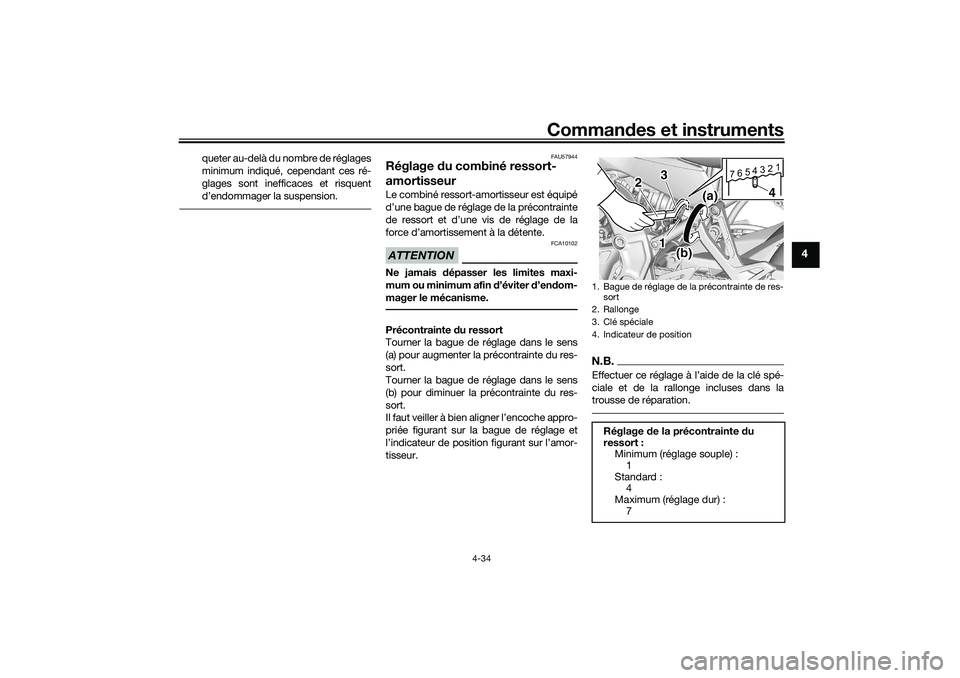

Commandes et instruments
4-34
4
queter au-delà du nombre de réglages
minimum indiqué, cependant ces ré-
glages sont inefficaces et risquent
d’endommager la suspension.
FAU57944
Réglage du combiné ressort-
amortisseurLe combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort et d’une vis de réglage de la
force d’amortissement à la détente.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte du ressort
Tourner la bague de réglage dans le sens
(a) pour augmenter la précontrainte du res-
sort.
Tourner la bague de réglage dans le sens
(b) pour diminuer la précontrainte du res-
sort.
Il faut veiller à bien aligner l’encoche appro-
priée figurant sur la bague de réglage et
l’indicateur de position figurant sur l’amor-
tisseur.
N.B.
ciale et de la rallonge incluses dans la
trousse de réparation.1. Bague de réglage de la précontrainte de res- sort
2. Rallonge
3. Clé spéciale
4. Indicateur de position
Réglage de la précontrainte du
ressort : Minimum (réglage souple) : 1
Standard : 4
Maximum (réglage dur) :
7
7654321
4
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
UB5UF0F0.book Page 34 Thursday, December 17, 2020 11:26 AM

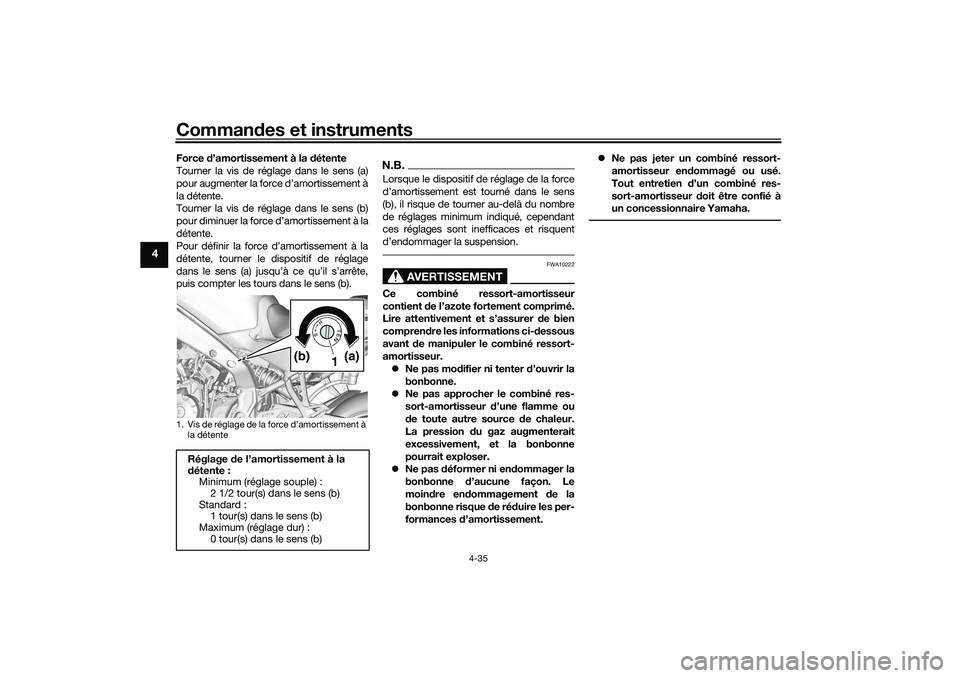

Commandes et instruments
4-35
4
Force d’amortissement à la détente
Tourner la vis de réglage dans le sens (a)
pour augmenter la force d’amortissement à
la détente.
Tourner la vis de réglage dans le sens (b)
pour diminuer la force d’amortissement à la
détente.
Pour définir la force d’amortissement à la
détente, tourner le dispositif de réglage
dans le sens (a) jusqu’à ce qu’il s’arrête,
puis compter les tours dans le sens (b).
N.B.Lorsque le dispositif de réglage de la force

(b), il risque de tourner au-delà du nombre
de réglages minimum indiqué, cependant
ces réglages sont inefficaces et risquent

AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.
 Ne pas mo difier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source d e chaleur.
La pression d u gaz augmenterait
excessivement, et la bonbonne
pourrait exploser.
 Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement de la
bonbonne risque de ré duire les per-
formances d’amortissement. 
Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d ’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
1. Vis de réglage de la force d’amortissement à la détenteRéglage de l’amortissement à la
d étente :
Minimum (réglage souple) :
2 1/2 tour(s) dans le sens (b)
Standard : 1 tour(s) dans le sens (b)
Maximum (réglage dur) : 0 tour(s) dans le sens (b)
1(a)
(b)
UB5UF0F0.book Page 35 Thursday, December 17, 2020 11:26 AM

Commandes et instruments

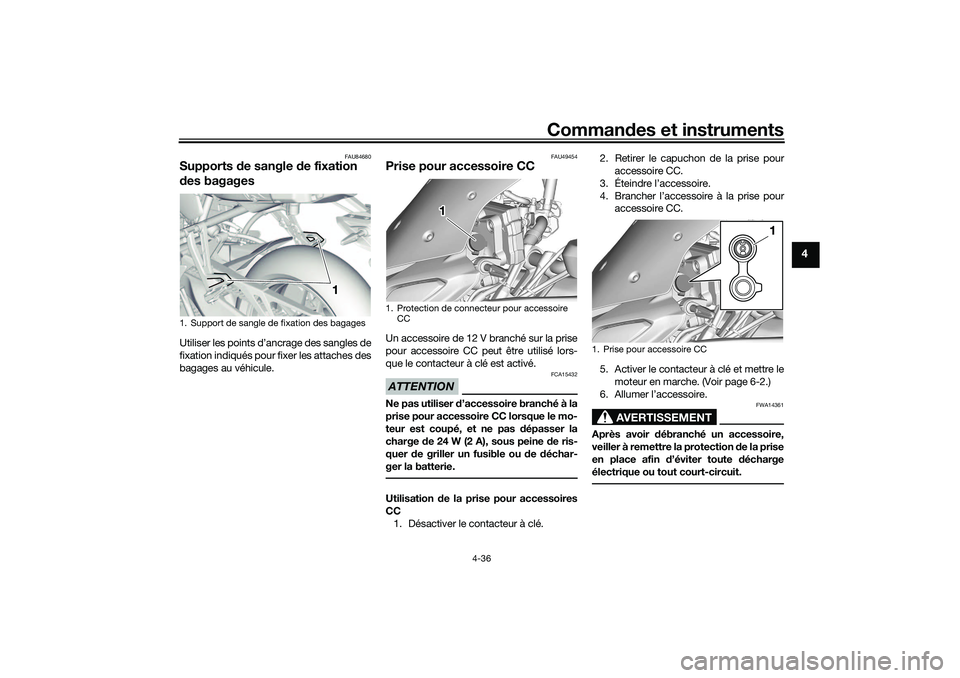

4-36
4
FAU84680
Supports de sangle d e fixation
d es bagagesUtiliser les points d’ancrage des sangles de
fixation indiqués pour fixer les attaches des
bagages au véhicule.
FAU49454
Prise pour accessoire CC Un accessoire de 12 V branché sur la prise
pour accessoire CC peut être utilisé lors-
que le contacteur à clé est activé.ATTENTION
FCA15432
Ne pas utiliser d ’accessoire branché à la
prise pour accessoire CC lorsque le mo-
teur est coupé, et ne pas dépasser la
charge de 24 W (2 A), sous peine de ris-
quer de griller un fusible ou de déchar-
ger la batterie.Utilisation de la prise pour accessoires
CC 1. Désactiver le contacteur à clé. 2. Retirer le capuchon de la prise pour
accessoire CC.
3. Éteindre l’accessoire.
4. Brancher l’accessoire à la prise pour accessoire CC.
5. Activer le contacteur à clé et mettre le moteur en marche. (Voir page 6-2.)
6. Allumer l’accessoire.
AVERTISSEMENT
FWA14361
Après avoir débranché un accessoire,
veiller à remettre la protection de la prise
en place afin d ’éviter toute décharge
électrique ou tout court-circuit.
1. Support de sangle de fixation des bagages
111
1. Protection de connecteur pour accessoire CC
1 1 1
1. Prise pour accessoire CC
1
UB5UF0F0.book Page 36 Thursday, December 17, 2020 11:26 AM

Commandes et instruments
4-37
4
FAU77390

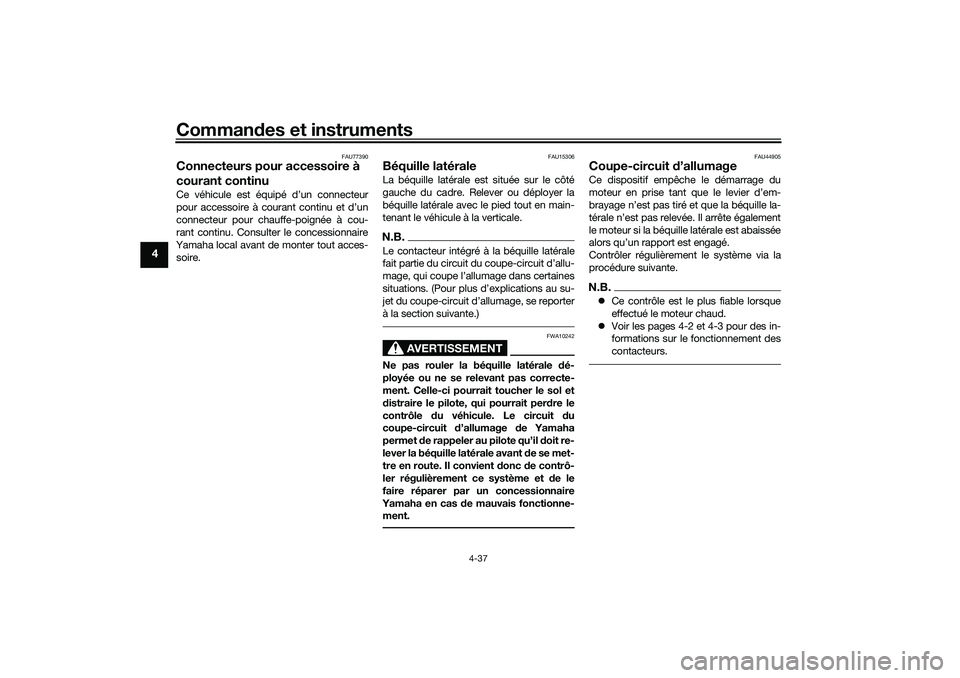

Connecteurs pour accessoire à
courant continuCe véhicule est équipé d’un connecteur
pour accessoire à courant continu et d’un
connecteur pour chauffe-poignée à cou-
rant continu. Consulter le concessionnaire
Yamaha local avant de monter tout acces- soire.
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale



allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
FAU44905
Coupe-circuit d’allumageCe dispositif empêche le démarrage du
moteur en prise tant que le levier d’em-
brayage n’est pas tiré et que la béquille la-
térale n’est pas relevée. Il arrête également
le moteur si la béquille latérale est abaissée
alors qu’un rapport est engagé.
Contrôler régulièrement le système via la
procédure suivante.N.B. Ce contrôle est le plus fiable lorsque
effectué le moteur chaud.
 Voir les pages 4-2 et 4-3 pour des in-
formations sur le fo nctionnement des
contacteurs.
UB5UF0F0.book Page 37 Thursday, December 17, 2020 11:26 AM

Commandes et instruments
4-38
4
Le moteur étant coupé :
1. Placer le véhicule sur la béquille centrale.
2. Déployer la béquille latérale.
3. Placer le coupe-circuit du moteur en position marche.
4. Tourner le contacteur à clé sur la position marche.
5. Mettre la boîte de vitesses au point mort.
6. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
OUI NON OUI NON OUI NON
AVERTISSEMENT
Le contacteur de point mort pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le moteur tournant toujours :
7. Relever la béquille latérale.
8. Tirer le levier d’embrayage.
9. Engager un rapport.
10. Déployer la béquille latérale.
Le moteur cale-t-il ?
Le contacteur de béquille latérale pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Après que le moteur a calé :
11. Relever la béquille latérale.
12. Tirer le levier d’embrayage.
13. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le contacteur d’embrayage pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le circuit est en ordre. La moto peut être utilisée.Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.
En présence d’un dysfonctionnement, faire
inspecter le véhicule avant de le conduire.
UB5UF0F0.book Page 38 Thursday, December 17, 2020 11:26 AM

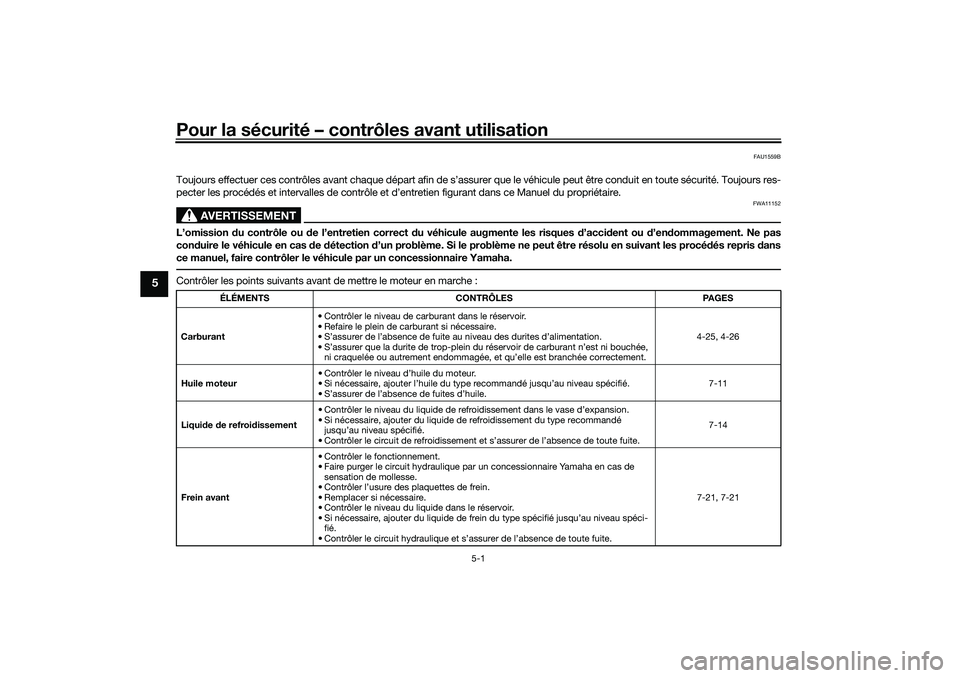

Pour la sécurité – contrôles avant utilisation
5-1
5
FAU1559B
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’acci dent ou d ’endommagement. Ne pas
con duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avan t de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.
• S’assurer que la durite de trop-plein du réservoir de carburant n’est ni bouchée,
ni craquelée ou autrement endommagée, et qu’elle est branchée correctement. 4-25, 4-26
Huile moteur • Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile. 7-11
Liqui de de refroi dissement • Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 7-14
Frein avant • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 7-21, 7-21
UB5UF0F0.book Page 1 Thursday, December 17, 2020 11:26 AM
