4. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in zadelbe-
vestiging A zoals getoond. 5. Lijn het uitsteeksel aan de onderzijde
van het bestuurderszadel uit met sleuf
“L” en druk dan zoals getoond de ach-
terzijde van het zadel omlaag om te
vergrendelen.
6. Installeer het duozadel.
OPMERKINGControleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
DAU63060

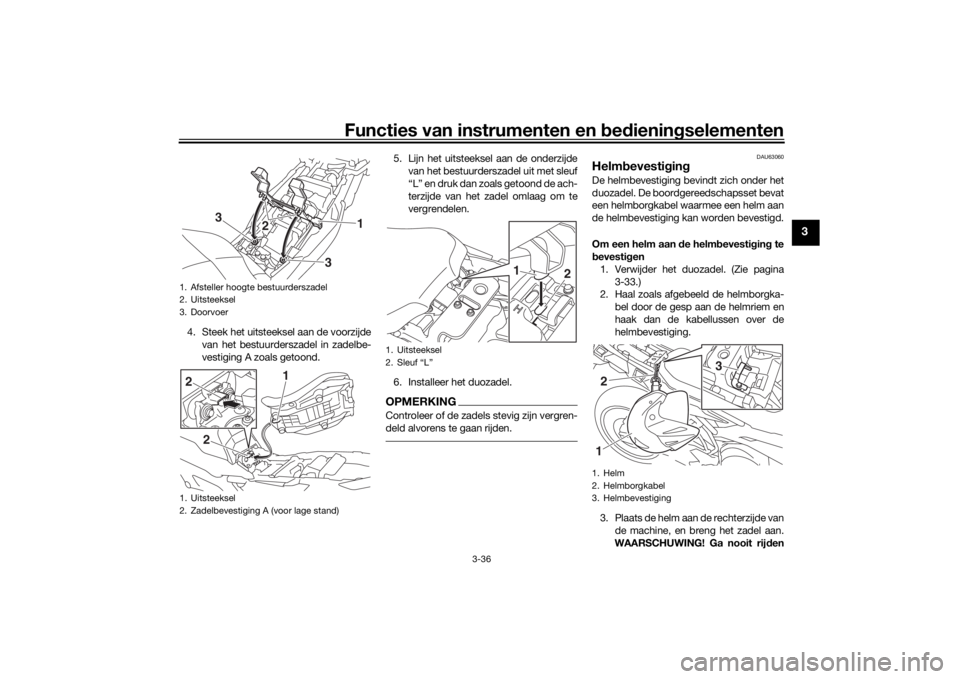

Helm bevesti gin gDe helmbevestiging bevindt zich onder het
duozadel. De boordgereedschapsset bevat
een helmborgkabel waarmee een helm aan
de helmbevestiging kan worden bevestigd.
Om een helm aan de helm bevesti gin g te
b evesti gen
1. Verwijder het duozadel. (Zie pagina 3-33.)
2. Haal zoals afgebeeld de helmborgka-
bel door de gesp aan de helmriem en
haak dan de kabellussen over de
helmbevestiging.
3. Plaats de helm aan de rechterzijde van de machine, en breng het zadel aan.
WAARSCHUWING! Ga nooit rij den
1. Afsteller hoogte bestuurderszadel
2. Uitsteeksel
3. Doorvoer
1. Uitsteeksel
2. Zadelbevestiging A (voor lage stand)
1
2
3
3
2 1
2
1. Uitsteeksel
2. Sleuf “L”
1
2
1. Helm
2. Helmborgkabel
3. Helmbevestiging
3
21
UB1JD0D0.book Page 36 Friday, February 9, 2018 8:37 AM

Functies van instrumenten en bed ienin gselementen
3-37
3
met een helm vast gemaakt aan de
helm bevesti gin g, aan gezien de
helm o bjecten kan raken met mo-
g elijk verlies van d e controle over
d e machine en een on geval tot ge-
vol g.
[DWA10162]
Om een helm los te maken van de helm-
b evesti gin g
Verwijder het duozadel, haal de helmborg-
kabel los van de helmbevestiging en de
helm, en breng het zadel weer aan.
DAU62550

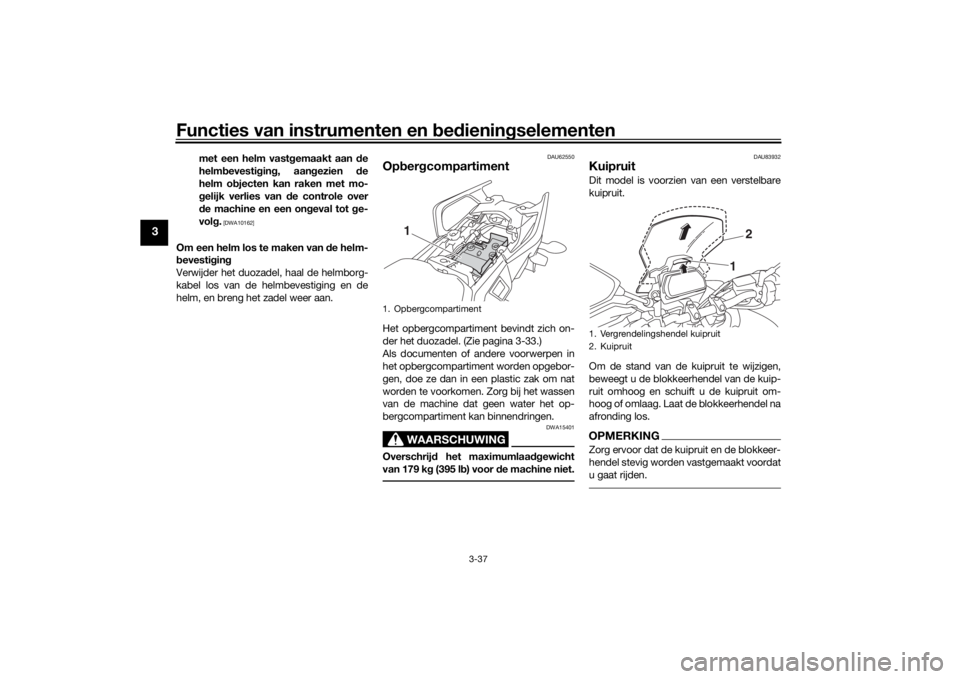

Op ber gcompartimentHet opbergcompartiment bevindt zich on-
der het duozadel. (Zie pagina 3-33.)
Als documenten of andere voorwerpen in
het opbergcompartiment worden opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de machine dat geen water het op-
bergcompartiment kan binnendringen.
WAARSCHUWING
DWA15401
Overschrij d het maximumlaadgewicht
van 179 k g (395 l b) voor de machine niet.
DAU83932
Kuipruit Dit model is voorzien van een verstelbare
kuipruit.
Om de stand van de kuipruit te wijzigen,
beweegt u de blokkeerhendel van de kuip-
ruit omhoog en schuift u de kuipruit om-
hoog of omlaag. Laat de blokkeerhendel na
afronding los.OPMERKINGZorg ervoor dat de kuipruit en de blokkeer-
hendel stevig worden vastgemaakt voordat
u gaat rijden.
1. Opbergcompartiment
1
1. Vergrendelingshendel kuipruit
2. Kuipruit
1 2
UB1JD0D0.book Page 37 Friday, February 9, 2018 8:37 AM

Functies van instrumenten en bed ienin gselementen
3-38
3
DAU39612

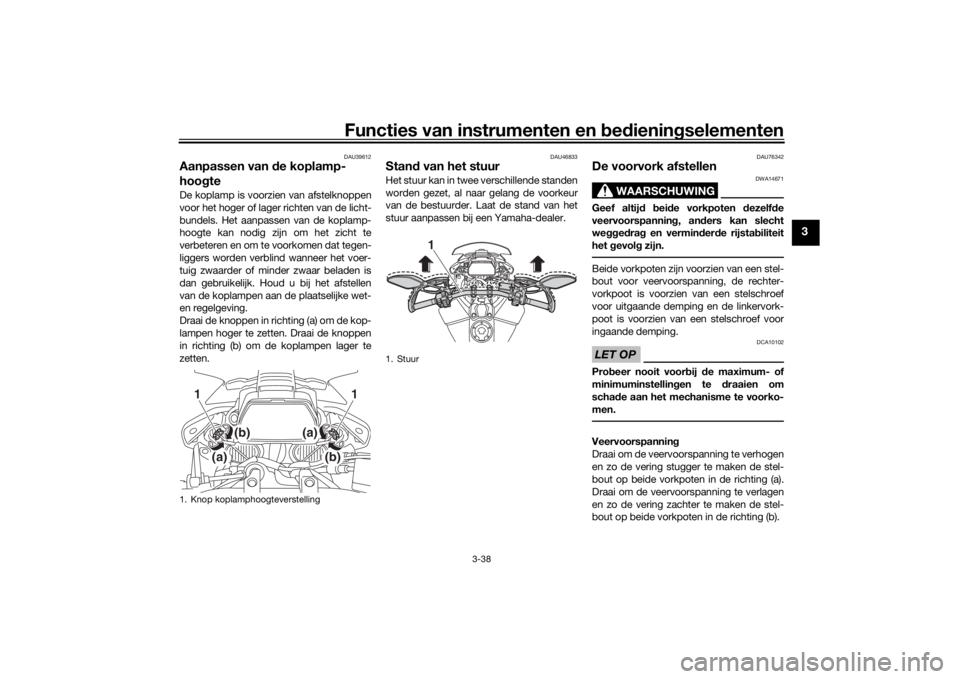

Aanpassen van de koplamp-
hoo gteDe koplamp is voorzien van afstelknoppen
voor het hoger of lager richten van de licht-
bundels. Het aanpassen van de koplamp-
hoogte kan nodig zijn om het zicht te
verbeteren en om te voorkomen dat tegen-
liggers worden verblind wanneer het voer-
tuig zwaarder of minder zwaar beladen is
dan gebruikelijk. Houd u bij het afstellen
van de koplampen aan de plaatselijke wet-
en regelgeving.
Draai de knoppen in richting (a) om de kop-
lampen hoger te zetten. Draai de knoppen
in richting (b) om de koplampen lager te
zetten.
DAU46833
Stan d van het stuur Het stuur kan in twee verschillende standen
worden gezet, al naar gelang de voorkeur
van de bestuurder. Laat de stand van het
stuur aanpassen bij een Yamaha-dealer.
DAU76342
De voorvork afstellen
WAARSCHUWING
DWA14671
Geef altij d bei de vorkpoten dezelfd e
veervoorspannin g, an ders kan slecht
we gge dra g en vermin der de rijsta biliteit
het gevol g zijn.Beide vorkpoten zijn voorzien van een stel-
bout voor veervoorspanning, de rechter-
vorkpoot is voorzien van een stelschroef
voor uitgaande demping en de linkervork-
poot is voorzien van een stelschroef voor
ingaande demping.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-

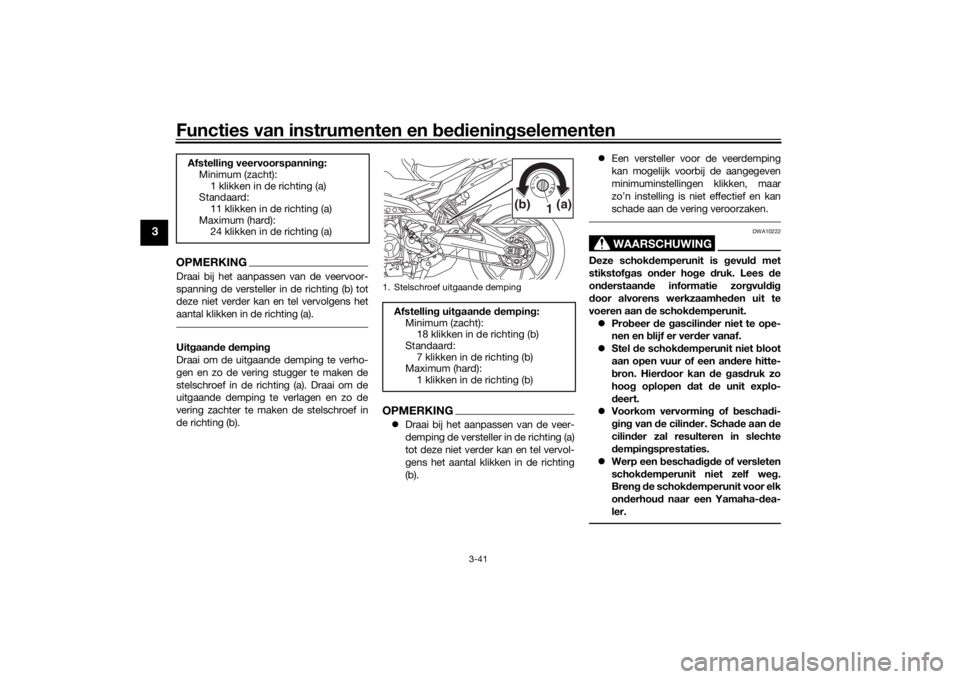

men.Veervoorspannin g

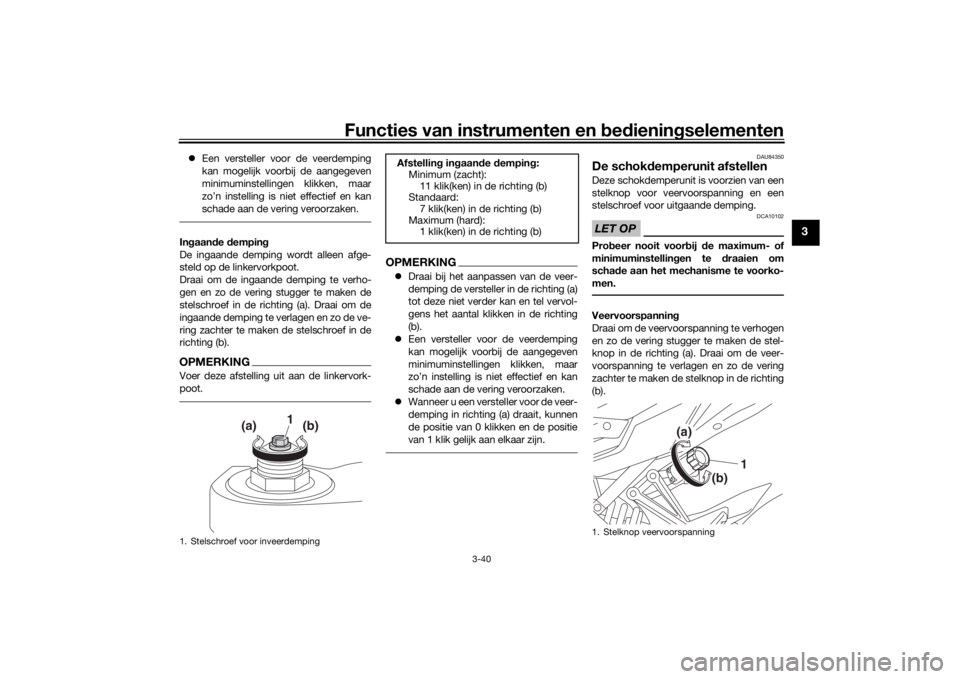

Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).
1. Knop koplamphoogteverstelling
(a)
(b)
1
(b)
(a)
1
1. Stuur
1
UB1JD0D0.book Page 38 Friday, February 9, 2018 8:37 AM

Functies van instrumenten en bed ienin gselementen
3-39
3
De afstelling voor veervoorspanning wordt
gecontroleerd door de afstand A te meten,
zoals getoond in de afbeelding. Hoe korter
de afstand A, hoe hoger de veervoorspan-
ning; hoe langer de afstand A, hoe lager de
veervoorspanning. Uit
gaan de dempin g
De uitgaande demping wordt alleen afge-
steld op de rechtervorkpoot.
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de
vering zachter te ma ken de stelschroef in
de richting (b).
OPMERKINGVoer deze afstelling uit aan de rechtervork-
poot.
OPMERKING Draai bij het aanpassen van de veer-
demping de versteller in de richting (a)
tot deze niet verder kan en tel vervol-
gens het aantal klikken in de richting
(b).
1. Stelbout veervoorspanning
1. Afstand A
1
1
(a)
(b)
(a)
(b)
1
Afstellin g veervoorspannin g:
Minimum (zacht):
Afstand A = 19.0 mm (0.75 in)
Standaard: Afstand A = 16.0 mm (0.63 in)
Maximum (hard): Afstand A = 4.0 mm (0.16 in)
1. Stelschroef uitgaande dempingAfstellin g uit gaan de dempin g:
Minimum (zacht): 11 klik(ken) in de richting (b)
Standaard:
7 klik(ken) in de richting (b)
Maximum (hard): 1 klik(ken) in de richting (b)
1
(a)
(b)
UB1JD0D0.book Page 39 Friday, February 9, 2018 8:37 AM

Functies van instrumenten en bed ienin gselementen
3-40
3
 Een versteller voor de veerdemping
kan mogelijk voorbij de aangegeven
minimuminstellingen klikken, maar
zo’n instelling is niet effectief en kan
schade aan de vering veroorzaken.Ingaan de dempin g
De ingaande demping wordt alleen afge-
steld op de linkervorkpoot.
Draai om de ingaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
ingaande demping te verlagen en zo de ve-
ring zachter te maken de stelschroef in de
richting (b).OPMERKINGVoer deze afstelling uit aan de linkervork-
poot.
OPMERKING Draai bij het aanpassen van de veer-
demping de versteller in de richting (a)
tot deze niet verder kan en tel vervol-
gens het aantal klikken in de richting
(b).
 Een versteller voor de veerdemping
kan mogelijk voorbij de aangegeven
minimuminstellingen klikken, maar
zo’n instelling is niet effectief en kan
schade aan de vering veroorzaken.
 Wanneer u een versteller voor de veer-
demping in richting (a) draait, kunnen
de positie van 0 klikken en de positie
van 1 klik gelijk aan elkaar zijn.
DAU84350
De schok demperunit afstellenDeze schokdemperunit is voorzien van een
stelknop voor veervoorspanning en een
stelschroef voor uitgaande demping.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.Veervoorspannin g
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
knop in de richting (a). Draai om de veer-
voorspanning te verlagen en zo de vering
zachter te maken de stelknop in de richting
(b).
1. Stelschroef voor inveerdemping
1
(a) (b)
Afstellin g in gaan de dempin g:
Minimum (zacht):
11 klik(ken) in de richting (b)
Standaard: 7 klik(ken) in de richting (b)
Maximum (hard): 1 klik(ken) in de richting (b)
1. Stelknop veervoorspanning
(b)
(a)
1
UB1JD0D0.book Page 40 Friday, February 9, 2018 8:37 AM

Functies van instrumenten en bed ienin gselementen
3-41
3
OPMERKINGDraai bij het aanpassen van de veervoor-
spanning de versteller in de richting (b) tot
deze niet verder kan en tel vervolgens het
aantal klikken in de richting (a).Uit gaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de
vering zachter te maken de stelschroef in
de richting (b).
OPMERKING Draai bij het aanpassen van de veer-
demping de versteller in de richting (a)
tot deze niet verder kan en tel vervol-
gens het aantal klikken in de richting
(b). 
Een versteller voor de veerdemping
kan mogelijk voorbij de aangegeven
minimuminstellingen klikken, maar
zo’n instelling is niet effectief en kan
schade aan de vering veroorzaken.
WAARSCHUWING
DWA10222
Deze schok demperunit is gevul d met
stikstof gas on der ho ge druk. Lees de
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunit.
 Pro beer de gascilin der niet te ope-
nen en b lijf er verder vanaf.
 Stel de schokd emperunit niet bloot
aan open vuur of een an dere hitte-
b ron. Hier door kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of b eschad i-
g in g van de cilin der. Scha de aan d e
ci

lin der zal resulteren in slechte
d empin gsprestaties.
 Werp een bescha digde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
Afstellin g veervoorspannin g:
Minimum (zacht):
1 klikken in de richting (a)
Standaard: 11 klikken in de richting (a)
Maximum (hard): 24 klikken in de richting (a)
1. Stelschroef uitgaande dempingAfstellin g uit gaan de dempin g:
Minimum (zacht): 18 klikken in de richting (b)
Standaard:
7 klikken in de richting (b)
Maximum (hard): 1 klikken in de richting (b)
1(a)(b)
UB1JD0D0.book Page 41 Friday, February 9, 2018 8:37 AM

Functies van instrumenten en bed ienin gselementen
3-42
3
DAU49454

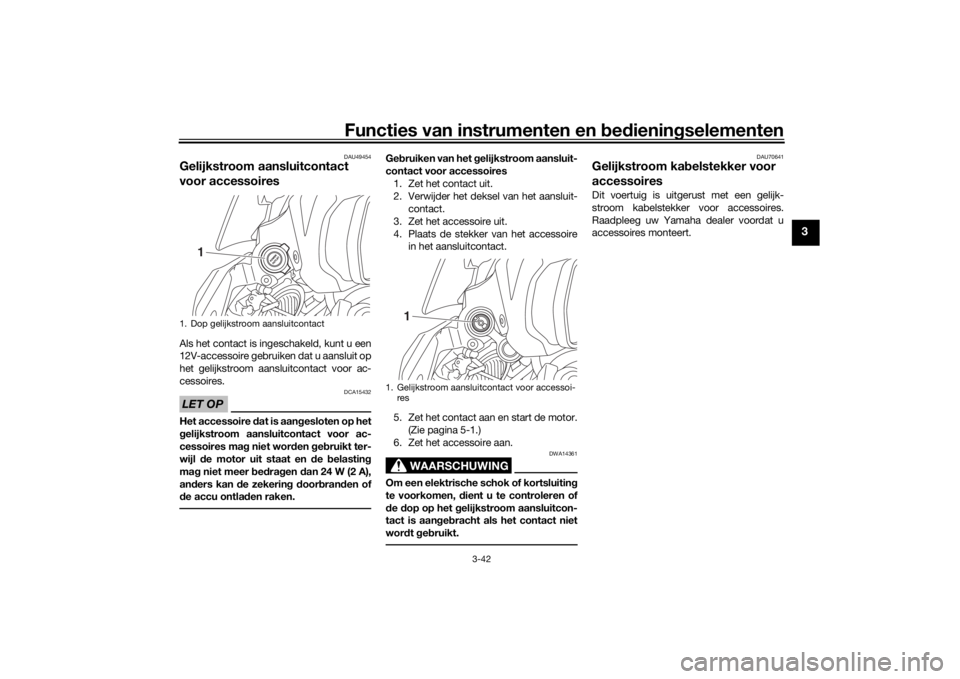

Gelijkstroom aansluitcontact
voor accessoires Als het contact is ingeschakeld, kunt u een
12V-accessoire gebruiken dat u aansluit op
het gelijkstroom aansluitcontact voor ac-
cessoires.LET OP
DCA15432
Het accessoire dat is aan gesloten op het
g elijkstroom aansluitcontact voor ac-
cessoires ma g niet wor den geb ruikt ter-
wijl de motor uit staat en de belastin g
ma g niet meer bed ra gen dan 24 W (2 A),
an ders kan de zekerin g d oor bran den of
d e accu ontla den raken.
Ge bruiken van het gelijkstroom aansluit-
contact voor accessoires 1. Zet het contact uit.
2. Verwijder het deksel van het aansluit- contact.
3. Zet het accessoire uit.
4. Plaats de stekker van het accessoire in het aansluitcontact.
5. Zet het contact aan en start de motor. (Zie pagina 5-1.)
6. Zet het accessoire aan.
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, dient u te controleren of
d e dop op het gelijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.
DAU70641
Gelijkstroom ka belstekker voor
accessoiresDit voertuig is uitgerust met een gelijk-
stroom kabelstekker voor accessoires.
Raadpleeg uw Yamaha dealer voordat u
accessoires monteert.
1. Dop gelijkstroom aansluitcontact
1
1. Gelijkstroom aansluitcontact voor accessoi- res
1
UB1JD0D0.book Page 42 Friday, February 9, 2018 8:37 AM

Functies van instrumenten en bed ienin gselementen
3-43
3
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan de
zijstan daar d d e gron d raken en zo de
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem daarom re
gelmati g en laat het repareren door
een

Yamaha dealer als de werkin g niet
naar behoren is.
DAU57952
StartspersysteemDit systeem voorkomt dat de motor wordt
gestart terwijl een versnelling is ingescha-
keld, tenzij de koppelingshendel is inge-
trokken en de zijstandaard is opgeklapt.
Het schakelt ook de motor uit als de zijstan-
daard omlaag wordt gezet terwijl een ver-
snelling is ingeschakeld.
Controleer dit systeem regelmatig door de
onderstaande procedure te volgen.OPMERKING Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.
 Zie pagina’s 3-2 en 3-3 voor informa-
tie over de bediening van de schake-
laar.
UB1JD0D0.book Page 43 Friday, February 9, 2018 8:37 AM

Functies van instrumenten en bed ienin gselementen
3-44
3

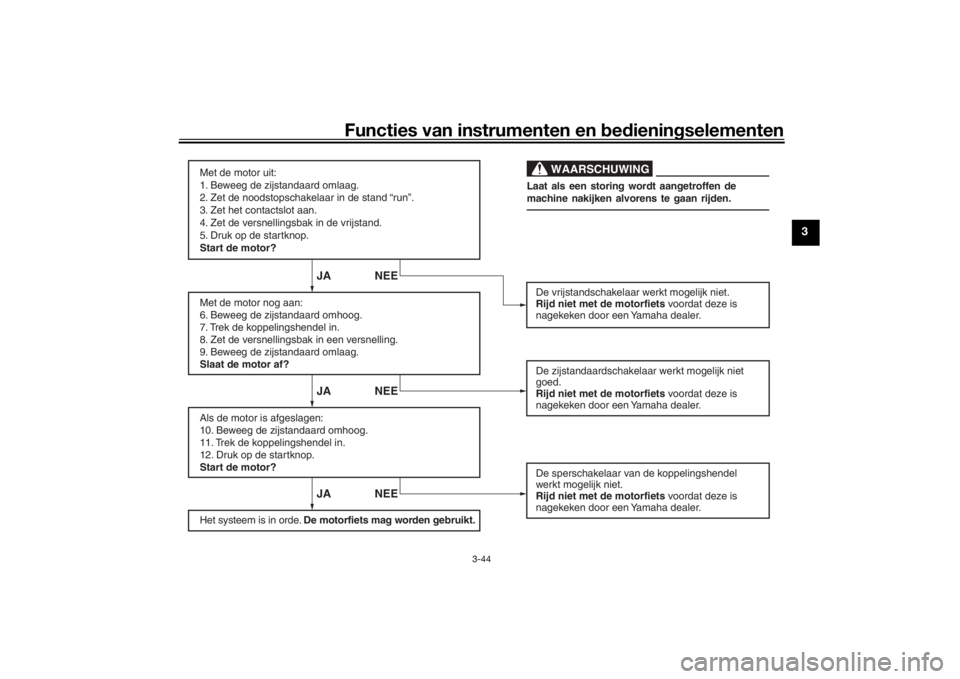

JA NEE JA NEE JA NEE
WAARSCHUWING
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Zet de noodstopschakelaar in de stand “run”.
3. Zet het contactslot aan.
4. Zet de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
De vrijstandschakelaar werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Zet de versnellingsbak in een versnelling.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startknop.
Start de motor? De sperschakelaar van de koppelingshendel
werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Het systeem is in orde. De motorfiets mag worden gebruikt. Laat als een storing wordt aangetroffen de
machine nakijken alvorens te gaan rijden.
UB1JD0D0.book Page 44 Friday, February 9, 2018 8:37 AM

Voor uw veilighei d – controles voor het rij den
4-1
4
DAU15599
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en proce-
dures voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van de machine ver groot het risico op on geval of scha de. Rij d niet met d e machine als u
een pro bleem he bt g evon den. Als een pro bleem niet kan wor den op gelost via de proce dures in d eze handleid ing, laat de machi-
ne dan nazien door een Yamaha dealer.Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Bran dstof • Controleer het brandstofniv
eau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankoverloopslang op obstakels, scheuren of beschadiging en controleer de slangaansluiting. 3-30, 3-32
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-11
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloe
istof bij tot aan het voorgeschreven ni-
veau.
• Controleer het koelsysteem op lekkage. 6-14
Voorrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-21, 6-21
UB1JD0D0.book Page 1 Friday, February 9, 2018 8:37 AM
