Periodiek onderhoud en afstelling
6-5
6
DAU71352
Algemeen smeer- en onderhoudsschemaNR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Diagnostische sy-
steemcontrole• Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes.√√√√√√
2*Luchtfilterelement• Vervangen. Elke 40000 km (24000 mi)
3 Koppeling• Controleer de werking.
• Afstellen.√√√√√
4*Voorrem• Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien
nodig.√√√√√√
5*Achterrem• Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien
nodig.√√√√√√
6*Remslangen• Controleer op scheurtjes en be-
schadigingen.√√√√√
• Vervangen. Elke 4 jaar
7*Remvloeistof• Verversen. Elke 2 jaar
8*Wielen• Controleer de speling en contro-
leer op beschadigingen.
• Vervang indien nodig.√√√√
UB1JD1D0.book Page 5 Friday, October 5, 2018 2:13 PM
Page 72 of 118
Periodiek onderhoud en afstelling
6-6
6
9*Banden• Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig.√√√√√
10*Wiellagers• Controleer op speling of bescha-
digingen.√√√√
11*Lagers scharnier-
punt achterbrug• Controleer op een correcte wer-
king en overmatige speling.√√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)
12 Aandrijfketting• Controleer de spanning, uitlijning
en conditie van de aandrijfketting.
• Stel de ketting af en smeer deze
grondig met een speciale smering
voor o-ringkettingen.Elke 1000 km (600 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
13*Balhoofdlagers• Controleer of de lagers loszitten.√√ √
• Smeren met gematigde hoeveel-
heid lithiumvet.√√
14*Framebevestigin-
gen• Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
15Scharnieras van
remhendel• Smeren met siliconenvet.√√√√√
16Scharnieras van
rempedaal• Smeren met lithiumvet.√√√√√
17Scharnieras van
koppelingshendel• Smeren met lithiumvet.√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)
30000 km
(18000 mi)40000 km
(24000 mi)
UB1JD1D0.book Page 6 Friday, October 5, 2018 2:13 PM
Page 73 of 118
Periodiek onderhoud en afstelling
6-7
6
18Scharnieras van
schakelpedaal• Smeren met lithiumvet.√√√√√
19Zijstandaard, mid-
denbok• Controleer de werking.
• Smeren met lithiumvet.√√√√√
20*Zijstandaardscha-
kelaar• Controleer de werking en vervang
indien nodig.√√√√√√
21*Voorvork• Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig.√√√√
22*Schokdemperunit• Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig.√√√√
23*Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarm• Controleer de werking.√√√√
24 Motorolie• Verversen (warm de motor op al-
vorens olie af te tappen).
• Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√√√√√
25 Oliefilterpatroon• Vervangen.√√√
26*Koelsysteem• Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage.√√√√√
• Verversen. Elke 3 jaar
27*Voor- en achterrem-
schakelaar• Controleer de werking.√√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)
30000 km
(18000 mi)40000 km
(24000 mi)
UB1JD1D0.book Page 7 Friday, October 5, 2018 2:13 PM
Page 74 of 118
Periodiek onderhoud en afstelling
6-8
6
DAU72800
OPMERKINGLuchtfilter
• Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
• Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
Hydraulisch remsysteem
• Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.28*Bewegende delen
en kabels•Smeren.√√√√√
29*Gasgreephuis en
gaskabel• Controleer werking en vrije slag.
• Stel de vrije slag van de gaskabel
af indien nodig.
• Smeer het gasgreephuis, de gas-
kabel en de draad van de greep-
verwarming.√√√√√
30*Lampen, richting-
aanwijzers en scha-
kelaars• Controleer de werking.
• Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UB1JD1D0.book Page 8 Friday, October 5, 2018 2:13 PM
Page 75 of 118
Periodiek onderhoud en afstelling
6-9
6
DAU18752
Het framepaneel verwijderen en
aanbrengenBij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moet het afgebeelde
paneel worden verwijderd. Neem deze pa-
ragraaf door telkens wanneer het paneel
moet worden verwijderd of aangebracht.
DAU63101
Paneel A
Om het paneel te verwijderen1. Verwijder de snelsluitschroeven, trek
het paneel naar buiten en schuif het
dan omlaag zoals getoond.2. Maak de kabelstekker van de richting-
aanwijzer los.Om het paneel aan te brengen
1. Sluit de kabelstekker van de richting-
aanwijzer aan.
2. Plaats het paneel in de oorspronkelij-
ke positie en breng dan de snelsluit-
schroeven aan.
1. Paneel A
1
1. Snelsluitschroef
1. Paneel A
2. Snelsluitschroef1
2
1
1. Kabelboomstekker richtingaanwijzer
1
UB1JD1D0.book Page 9 Friday, October 5, 2018 2:13 PM
Page 76 of 118
Periodiek onderhoud en afstelling
6-10
6
DAU19653
Controleren van de bougiesBougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver-
hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4…1/2 slagverder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
LET OP
DCA10841
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en teg
elijkertijd aan te
drukken.

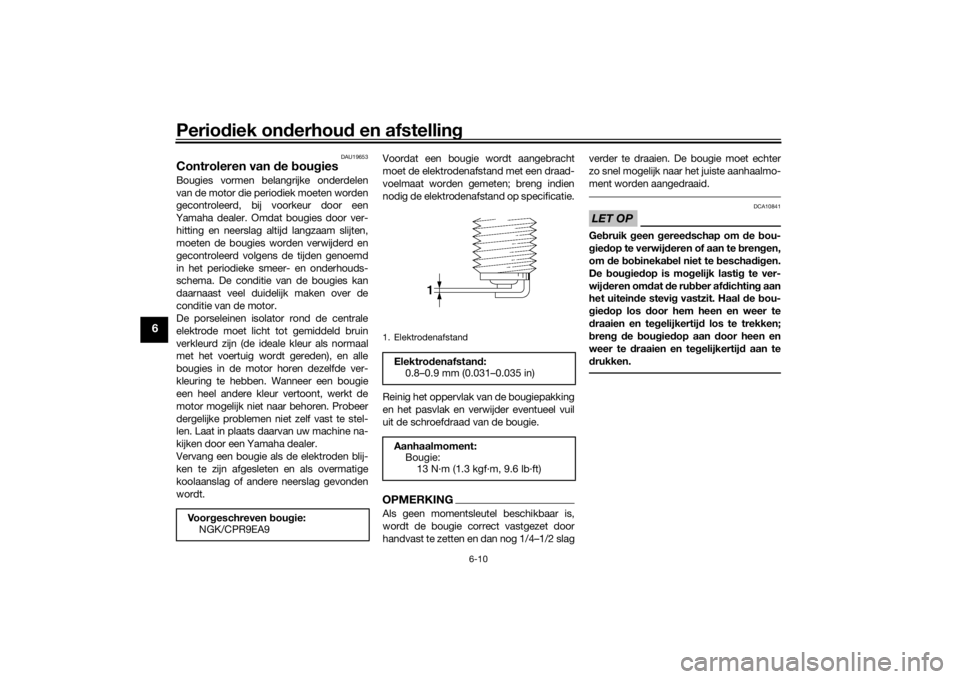

Voorgeschreven bougie:
NGK/CPR9EA9
1. ElektrodenafstandElektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment:
Bougie:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB1JD1D0.book Page 10 Friday, October 5, 2018 2:13 PM
Page 77 of 118
Periodiek onderhoud en afstelling
6-11
6
DAU36112

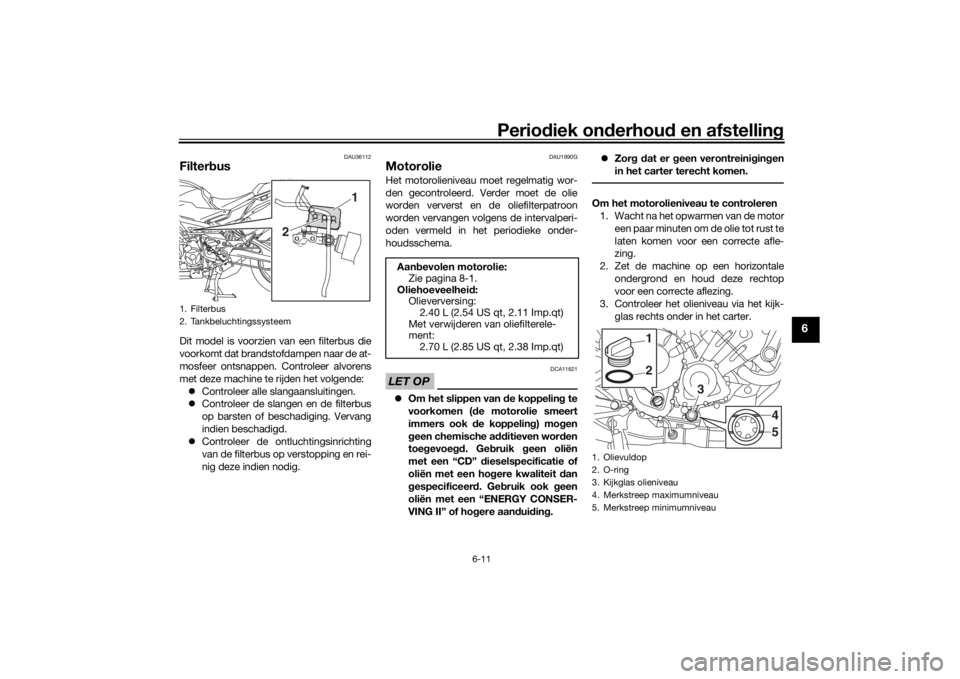

FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
Controleer alle slangaansluitingen.
Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU1990G
MotorolieHet motorolieniveau moet regelmatig wor-
den gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke onder-
houdsschema.LET OP
DCA11621
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.Zorg dat er geen verontreinigingen
in het carter terecht komen.
Om het motorolieniveau te controleren
1. Wacht na het opwarmen van de motor
e en p a ar m i n u t en o m d e o l i e to t r u st t e
laten komen voor een correcte afle-
zing.
2. Zet de machine op een horizontale
ondergrond en houd deze rechtop
voor een correcte aflezing.
3. Controleer het olieniveau via het kijk-
glas rechts onder in het carter.
1. Filterbus
2. Tankbeluchtingssysteem
1
2
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Olieverversing:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Met verwijderen van oliefilterele-
ment:
2.70 L (2.85 US qt, 2.38 Imp.qt)
1. Olievuldop
2. O-ring
3. Kijkglas olieniveau
4. Merkstreep maximumniveau
5. Merkstreep minimumniveau
21
3
45
UB1JD1D0.book Page 11 Friday, October 5, 2018 2:13 PM
Page 78 of 118
Periodiek onderhoud en afstelling
6-12
6

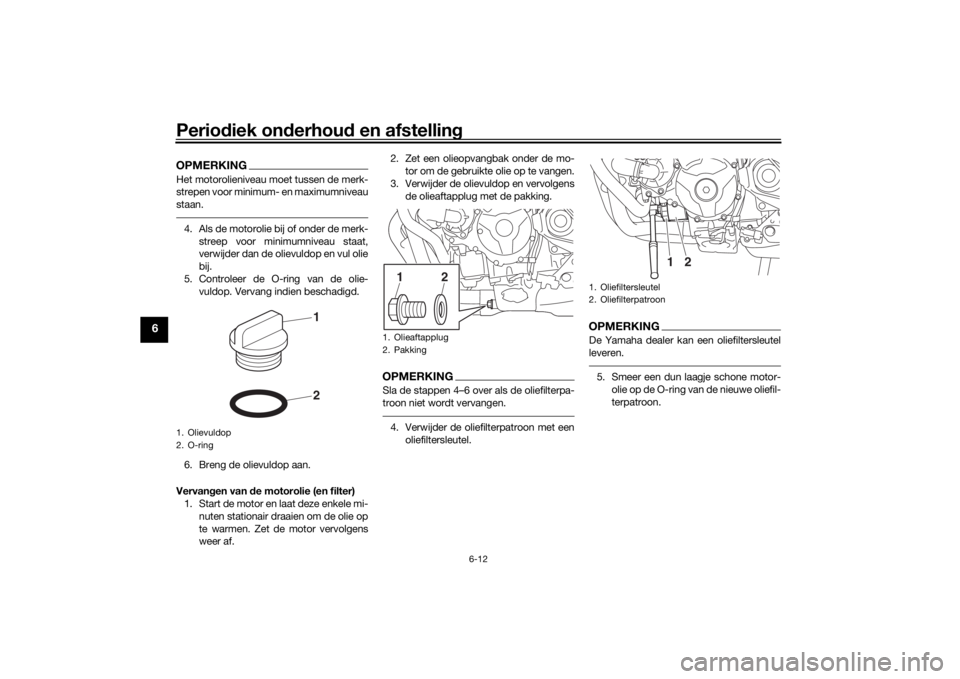

OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.4. Als de motorolie bij of onder de merk-
streep voor minimumniveau staat,
verwijder dan de olievuldop en vul olie
bij.
5. Controleer de O-ring van de olie-
vuldop. Vervang indien beschadigd.
6. Breng de olievuldop aan.
Vervangen van de motorolie (en filter)
1. Start de motor en laat deze enkele mi-
nuten stationair draaien om de olie op
te warmen. Zet de motor vervolgens
weer af.2. Zet een olieopvangbak onder de mo-
tor om de gebruikte olie op te vangen.
3. Verwijder de olievuldop en vervolgens
de olieaftapplug met de pakking.
OPMERKINGSla de stappen 4…6 over als de oliefilterpa-

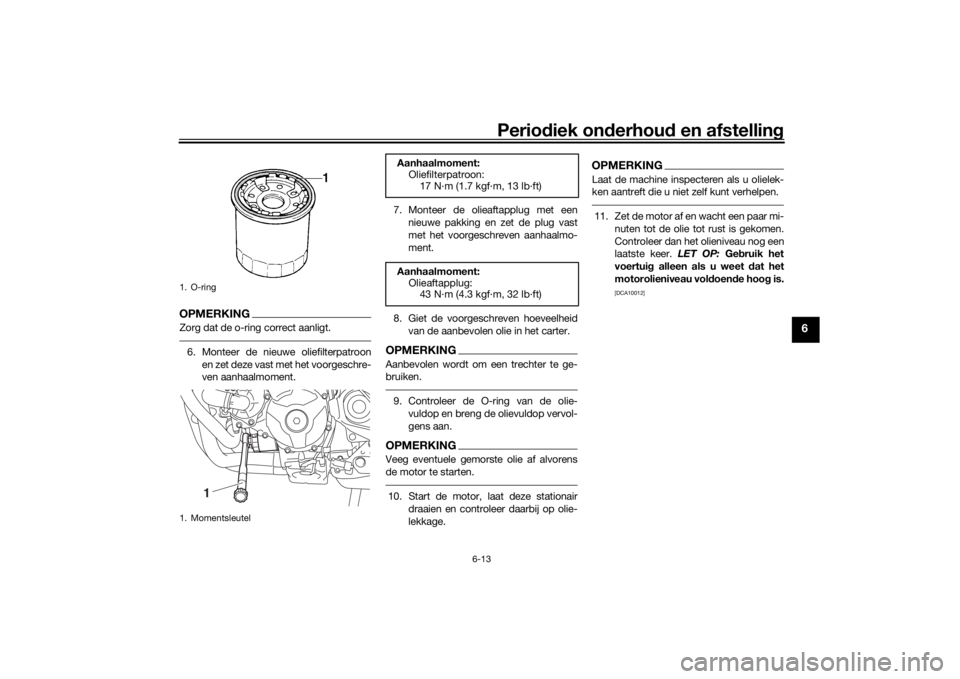

troon niet wordt vervangen.4. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.5. Smeer een dun laagje schone motor-
olie op de O-ring van de nieuwe oliefil-
terpatroon.
1. Olievuldop
2. O-ring
21
1. Olieaftapplug
2. Pakking
1
2
1. Oliefiltersleutel
2. Oliefilterpatroon
2
1
UB1JD1D0.book Page 12 Friday, October 5, 2018 2:13 PM
Page 79 of 118
Periodiek onderhoud en afstelling
6-13
6
OPMERKINGZorg dat de o-ring correct aanligt.6. Monteer de nieuwe oliefilterpatroon
en zet deze vast met het voorgeschre-
ven aanhaalmoment.7. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
8. Giet de voorgeschreven hoeveelheid
van de aanbevolen olie in het carter.
OPMERKINGAanbevolen wordt om een trechter te ge-
bruiken.9. Controleer de O-ring van de olie-
vuldop en breng de olievuldop vervol-
gens aan.OPMERKINGVeeg eventuele gemorste olie af alvorens
de motor te starten.10. Start de motor, laat deze stationair
draaien en controleer daarbij op olie-
lekkage.
OPMERKINGLaat de machine inspecteren als u olielek-
ken aantreft die u niet zelf kunt verhelpen.11. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau nog een
laatste keer. LET OP: Gebruik het
voertuig alleen als u weet dat het
motorolieniveau voldoende hoog is.
[DCA10012]
1. O-ring
1. Momentsleutel
1
Aanhaalmoment:
Oliefilterpatroon:
17 N·m (1.7 kgf·m, 13 lb·ft)
Aanhaalmoment:
Olieaftapplug:
43 N·m (4.3 kgf·m, 32 lb·ft)
UB1JD1D0.book Page 13 Friday, October 5, 2018 2:13 PM
Page 80 of 118
Periodiek onderhoud en afstelling
6-14
6
DAU85450
Waarom YamalubeYAMALUBE olie is een origineel YAMAHAonderdeel dat is ontwikkeld vanuit de over-
tuiging dat motorolie een belangrijke vloei-
bare component van de motor is. Wij
stellen teams samen van specialisten op
technisch, chemisch, elektronisch en race-
testgebied die samen de motor en de daar-
in te gebruiken olie ontwikkelen. Yamalube
oliën bestaan uit hoogwaardige basisoliën
die zijn aangevuld met specifieke additie-
ven die verzekeren dat het eindproduct aan
onze prestatienormen voldoet. Hierdoor
hebben de minerale, semisynthetische en
synthetische oliën van Yamalube hun eigen
karakter en toepassingsgebied. Dankzij de
enorme ervaring die Yamaha sinds de jaren
zestig met de ontwikkeling van oliën heeft
opgedaan, is Yamalube de beste keus voor
uw Yamaha motor.
DAUS1203

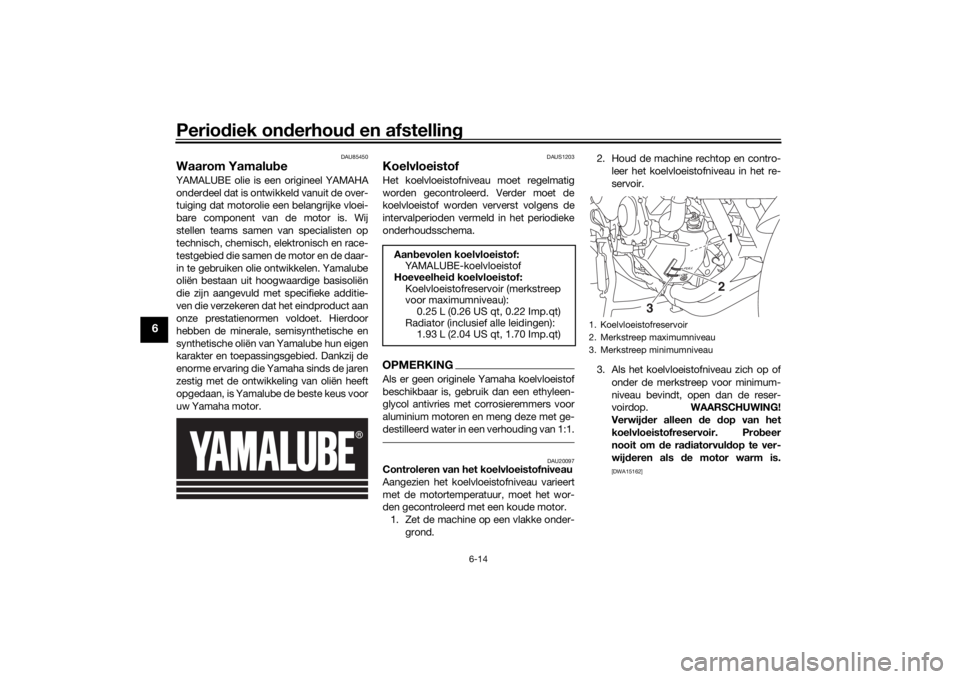

KoelvloeistofHet koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.OPMERKINGAls er geen originele Yamaha koelvloeistof
beschikbaar is, gebruik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-
destilleerd water in een verhouding van 1:1.
DAU20097
Controleren van het koelvloeistofniveau
Aangezien het koelvloeistofniveau varieert
met de motortemperatuur, moet het wor-
den gecontroleerd met een koude motor. 1. Zet de machine op een vlakke onder- grond. 2. Houd de machine rechtop en contro-
leer het koelvloeistofniveau in het re-
servoir.
3. Als het koelvloeistofniveau zich op of onder de merkstreep voor minimum-
niveau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwijder alleen de dop van het
koelvloeistofreservoir. Probeer
nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA15162]
Aanbevolen koelvloeistof: YAMALUBE-koelvloeistof
Hoeveelheid koelvloeistof:
Koelvloeistofreser voir (merkstreep
voor maximumniveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 1.93 L (2.04 US qt, 1.70 Imp.qt)
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
21
3
UB1JD1D0.book Page 14 Monday, January 7, 2019 3:36 PM
