Manutenção periódica e ajustes
6-33
6
NOTAPara aceder ao fusível do sistema de inje-
ção de combustível, remova a cobertura do
relé do motor de arranque puxando-a para
cima.
Para aceder à caixa de fusíveis 2 e à caixa
de fusíveis 3, retire o painel A. (Consulte a
página 6-10.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito elétrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à

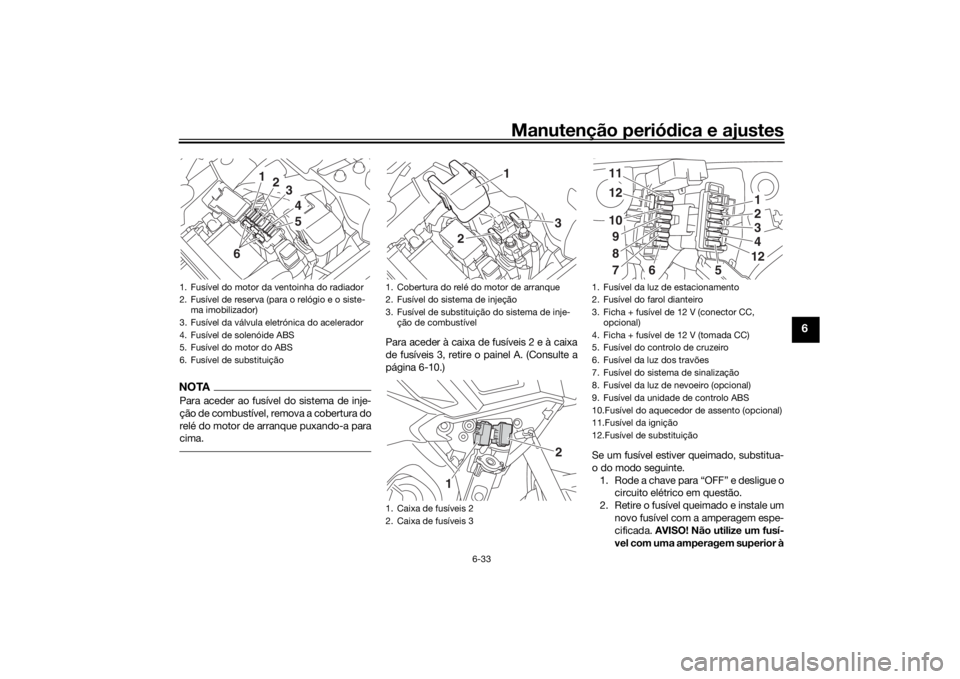

1. Fusível do motor da ventoinha do radiador
2. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
3. Fusível da válvula eletrónica do acelerador
4. Fusível de solenóide ABS
5. Fusível do motor do ABS
6. Fusível de substituição
1
2
345
6
1. Cobertura do relé do motor de arranque
2. Fusível do sistema de injeção
3. Fusível de substituição do sistema de inje-
ção de combustível
1. Caixa de fusíveis 2
2. Caixa de fusíveis 3
3
2
1
1
2
1. Fusível da luz de estacionamento
2. Fusível do farol dianteiro
3. Ficha + fusível de 12 V (conector CC,
opcional)
4. Ficha + fusível de 12 V (tomada CC)
5. Fusível do controlo de cruzeiro
6. Fusível da luz dos travões
7. Fusível do sistema de sinalização
8. Fusível da luz de nevoeiro (opcional)
9. Fusível da unidade de controlo ABS
10.Fusível do aquecedor de assento (opcional)
11.Fusível da ignição
12.Fusível de substituição
123412
111210987
6
5
UB1JP1P0.book Page 33 Friday, October 5, 2018 2:33 PM
Page 102 of 120
Manutenção periódica e ajustes
6-34
6
recomendada, para evitar causar
grandes danos no sistema elétrico
e possivelmente um incêndio.[PWA15132]
3. Rode a chave para “ON” e ligue o cir-
cuito elétrico em questão para verifi-
car se o dispositivo funciona.4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
Fusíveis especificados:
Fusível principal:
50.0 A
Fusível do sistema de injecção:
20.0 A
Fusíveis especificados (caixa de fu-
síveis 1):
Fusível do motor da ventoinha do
radiador:
15.0 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
15.0 A
Fusível de reserva:
7.5 A
Fusível da válvula eléctrica do ace-
lerador:
7.5 AFusíveis especificados (caixa de fu-
síveis 2):
Fusível da luz de nevoeiro:
2.0 A
Fusível luz freio:
1.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição:
15.0 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível do aquecedor de assento:
7.5 A
Fusíveis especificados (caixa de fu-
síveis 3):
Fusível do farol dianteiro:
7.5 A
Fusível da luz de estacionamento:
7.5 A
Fusível do sistema de controlo de
cruzeiro:
1.0 A
Ficha + fusível de 12 V:
2.0 A
Ficha + fusível de 12 V:
2.0 A
UB1JP1P0.book Page 34 Friday, October 5, 2018 2:33 PM
Page 103 of 120
Manutenção periódica e ajustes
6-35
6
PAUN2261
Luzes do veículoEste veículo está equipado com luzes LED
nos faróis dianteiros, nos mínimos e nas lu-
zes do travão/traseiras. Se uma luz não se
acender, verifique o fusível e, em seguida,
solicite a um concessionário Yamaha que
verifique o veículo.PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
da nem autocolantes na lente do farol
dianteiro.
PAU24205
Substituição de uma lâmpada do

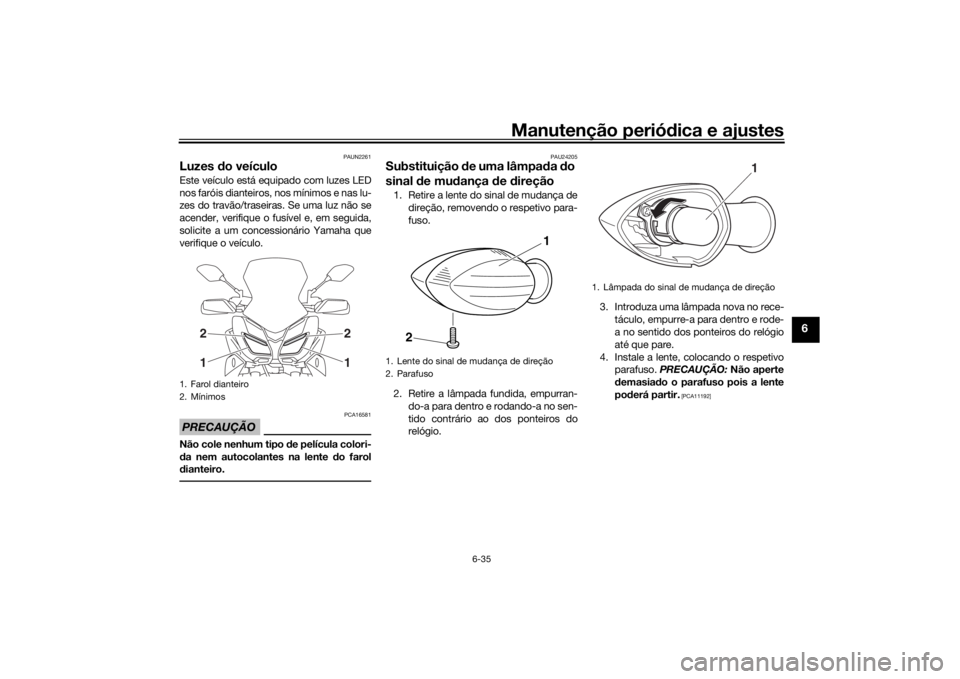

sinal de mudança de direção1. Retire a lente do sinal de mudança de
direção, removendo o respetivo para-
fuso.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.3. Introduza uma lâmpada nova no rece-
táculo, empurre-a para dentro e rode-
a no sentido dos ponteiros do relógio
até que pare.
4. Instale a lente, colocando o respetivo
parafuso. PRECAUÇÃO: Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11192]
1. Farol dianteiro
2. Mínimos
21
21
1. Lente do sinal de mudança de direção
2. Parafuso
1
2
1. Lâmpada do sinal de mudança de direção
1
UB1JP1P0.book Page 35 Friday, October 5, 2018 2:33 PM
Page 104 of 120
Manutenção periódica e ajustes
6-36
6
PAU58010
Substituição da lâmpada da luz

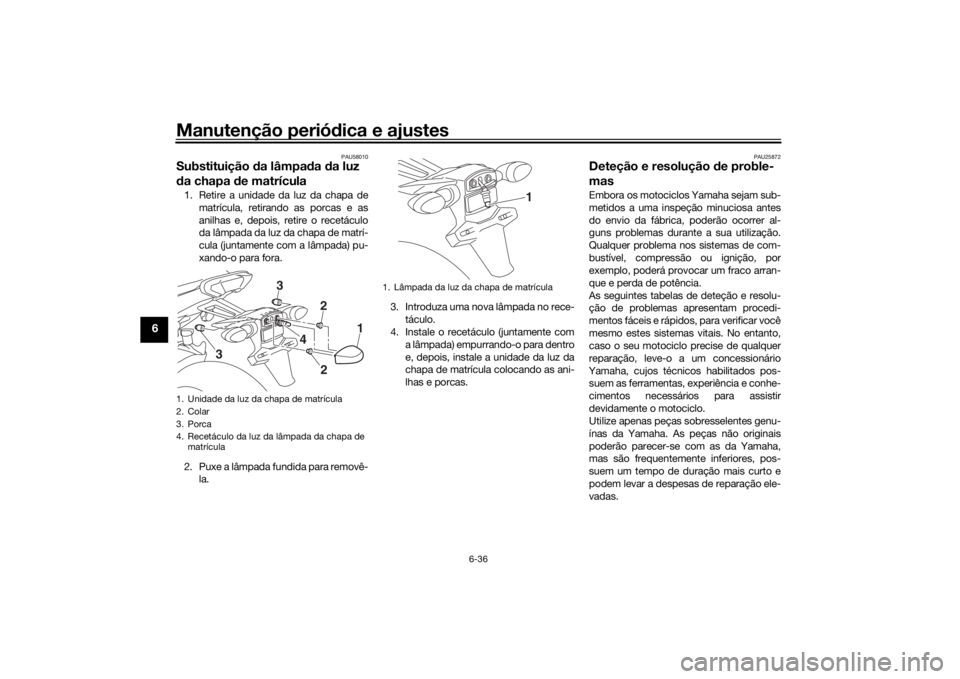

da chapa de matrícula1. Retire a unidade da luz da chapa de
matrícula, retirando as porcas e as
anilhas e, depois, retire o recetáculo
da lâmpada da luz da chapa de matrí-
cula (juntamente com a lâmpada) pu-
xando-o para fora.
2. Puxe a lâmpada fundida para removê-
la.3. Introduza uma nova lâmpada no rece-
táculo.
4. Instale o recetáculo (juntamente com
a lâmpada) empurrando-o para dentro
e, depois, instale a unidade da luz da
chapa de matrícula colocando as ani-
lhas e porcas.
PAU25872
Deteção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
1. Unidade da luz da chapa de matrícula
2. Colar
3. Porca
4. Recetáculo da luz da lâmpada da chapa de
matrícula
1
22
4
3
3
1. Lâmpada da luz da chapa de matrícula
1
UB1JP1P0.book Page 36 Friday, October 5, 2018 2:33 PM
Page 105 of 120
Manutenção periódica e ajustes
6-37
6
AVISO
PWA15142
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
UB1JP1P0.book Page 37 Friday, October 5, 2018 2:33 PM
Page 106 of 120
Manutenção periódica e ajustes
6-38
6
PAU42365
Tabelas de deteção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respetivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Acione o motor de
arranque elétrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os elétrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
elétrodos das velas de ignição ou substitua as velas de ignição.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo. Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Acione o motor de
arranque elétrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Acione o motor de arranque elétrico.
Solicite a um concessionário Yamaha que verifique o veículo.
UB1JP1P0.book Page 38 Friday, October 5, 2018 2:33 PM
Page 107 of 120
Manutenção periódica e ajustes
6-39
6

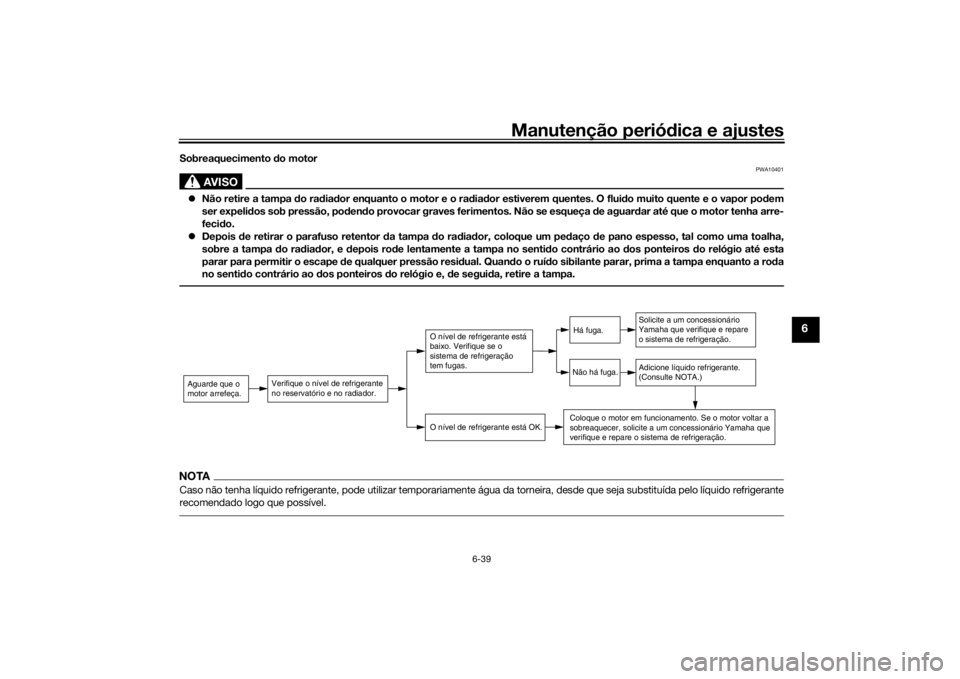

Sobreaquecimento do motor
AVISO
PWA10401
Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido muito quente e o vapor podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.
Depois de retirar o parafuso retentor da tampa do radiador, coloque um pedaço de pano espesso, tal como uma toalha,
sobre a tampa do radiador, e depois rode lentamente a tampa no sentido contrário ao dos ponteiros do relógio até esta
parar para permitir o escape de qualquer pressão residual. Quando o ruído sibilante parar, prima a tampa enquanto a roda
no sentido contrário ao dos ponteiros do relógio e, de seguida, retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
UB1JP1P0.book Page 39 Friday, October 5, 2018 2:33 PM
Page 108 of 120
Cuidados e arrumação do motociclo
7-1
7
PAU37834
Cor mate cuidadoPRECAUÇÃO
PCA15193
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU83443
CuidadosUma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecio-
nar a condição do veículo mais frequente-
mente. Não se esqueça de lavar o veículo
depois de conduzir à chuva ou perto do
mar, pois o sal é corrosivo para os metais.NOTANas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode per-
manecer nas estradas mesmo até
quase ao fim da primavera, portanto,
não se esqueça de lavar a parte infe-
rior da carroçaria e o chassis depois
de conduzir nessas áreas.
Os produtos de tratamento e de ma-
nutenção genuínos da Yamaha são
vendidos sob a marca YAMALUBE
em muitos mercados no mundo intei-
ro.
Peça mais dicas de limpeza no seu
concessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta pode provocar
danos cosméticos e mecânicos. Não
utilize:
lavadoras de alta pressão ou má-
quinas de limpeza a jato de vapor. O
excesso de pressão da água pode
provocar infiltrações e deteriorar
os rolamentos de roda, os travões,
os vedantes da transmissão e os
dispositivos elétricos. Evite aplicar
detergente a alta pressão como,
por exemplo, em máquinas de lava-
gem automática para carros.
químicos agressivos, incluindo
agentes de limpeza de rodas dema-
siado ácidos, especialmente em ro-
das de raio ou de magnésio.
químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas podem riscar e danificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
toalhas, esponjas ou escovas con-
taminadas com produtos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
UB1JP1P0.book Page 1 Friday, October 5, 2018 2:33 PM
Page 109 of 120
Cuidados e arrumação do motociclo7-2
7
na, removedores de ferrugem, líqui-
do dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde
não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas,
coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso
com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como
insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man-
chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes desengordurantes em
áreas que requeiram lubrificação
como vedantes, anilhas e eixos das
rodas. Siga as instruções do produ-
to.
[PCA26290]
Lavagem
1. Retire todo o desengordurante e lave
o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente
para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver sido
exposto a sal. A água quente au-
menta as propriedades corrosivas
do sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos delimpeza para plásticos podem ris-
car o para-vento, pelo que deverá
testar todos os produtos de limpe-
za antes da aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem
1. Seque o veículo com um pano suave
ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produto de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra
a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios dos pés ou rastos
UB1JP1P0.book Page 2 Friday, October 5, 2018 2:33 PM
Page 110 of 120
Cuidados e arrumação do motociclo
7-3
7
dos pneus. Caso contrário, estas
partes ficarão escorregadias, o que
poderá causar perda de controlo.
Limpe cuidadosamente as superfí-
cies destas partes antes de utilizar
o veículo.
[PWA20650]
5. Trate as peças de borracha, vinil e
plástico não pintado com um produto
de tratamento adequado.
6. Retoque pequenos danos na pintura
provocados por pedras, etc.
7. Aplique uma cera não abrasiva em to-
das as superfícies pintadas ou utilize
um spray de acabamento para moto-
ciclos.
8. Quando terminar a limpeza, ligue o
motor e deixe-o ao ralenti durante vá-
rios minutos para ajudar a eliminar
toda a humidade residual.
9. Se a lente do farol dianteiro tiver fica-
do embaciada, ligue o motor e acenda
o farol dianteiro para ajudar a eliminar
a humidade.
10. Deixe o veículo secar completamente
antes de o guardar ou tapar.PRECAUÇÃO
PCA26320
Não aplique cera em partes de bor-
racha ou de plástico não pintado.Não utilize compostos de polimen-
to abrasivos, pois estes desgastam
a pintura.
Aplique sprays e cera com modera-
ção. No fim, remova o excesso.
AVISO
PWA20660
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.
Certifique-se de que não existe lu-
brificante ou cera nos travões ou
nos pneus.
Se necessário, lave os pneus com
água quente e um detergente sua-
ve.
Se necessário, limpe os discos do
travão e as pastilhas com um pro-
duto de limpeza para travões ou
acetona.
Antes de conduzir a velocidades
superiores, teste o veículo quanto
ao desempenho dos travões e ao
comportamento nas curvas.
PAU83472
ArmazenagemGuarde sempre o veículo num local fresco
e seco. Se necessário, utilize uma cobertu-
ra porosa para o proteger do pó. Antes de
cobrir o veículo, verifique se o motor e o
sistema de escape estão frios. Se o veículo
ficar frequentemente parado durante se-
manas, utilize um estabilizador de combus-
tível de qualidade após cada
abastecimento.PRECAUÇÃO
PCA21170
Guardar o veículo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
esta se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.
Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos
fortes.Armazenamento a longo prazo
Antes de armazenar o veículo a longo pra-
zo (60 dias ou mais):
1. Efetue todas as reparações necessá-
rias e qualquer manutenção em falta.
UB1JP1P0.book Page 3 Friday, October 5, 2018 2:33 PM
