Pulizia e rimessaggio del motociclo7-4
7
1. Eseguire tutte le riparazioni necessa-
rie e qualsiasi intervento di manuten-
zione in sospeso.
2. Seguire tutte le istruzioni nella sezione Pulizia del presente capitolo.
3. Fare il pieno del serbatoio carburante, aggiungendo lo stabilizzatore per car-
burante secondo le istruzioni del pro-
dotto. Far funzionare il motore per 5
minuti per distribuire il carburante trat-
tato in tutto l’impianto del carburante.
4. Per i veicoli muniti di rubinetto benzi- na: Girare la leva rubinetto benzina in
posizione OFF.
5. Per i veicoli dotati di carburatore: Per prevenire l’accumulo di depositi di
carburante, scaricare il carburante
presente nella vaschetta carburatore
in un contenitore pulito. Riserrare il
bullone drenaggio e versare di nuovo
il carburante nel serbatoio carburante.
6. Utilizzare un olio protettivo per il ri- messaggio invernale del motore se-
guendo le istruzioni del prodotto per
proteggere i componenti interni del
motore dalla corrosione. Se l’olio pro-
tettivo per il rimessaggio del motore
non è disponibile, procedere come
segue per ciascun cilindro:
a. Togliere il cappuccio candela e la candela. b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul- la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.) AVVERTENZA! Per
prevenire danne ggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettro di della can dela
mentre si fa girare il motore.
[HWA10952]
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela.
7. Lubrificare tutti i cavi di comando, i perni di guida, i pediali e tutte le leve,
nonché il cavalletto laterale e il caval-
letto centrale (se presente).
8. Controllare e ripristinare la pressione
pneumatico e poi sollevare il veicolo in
modo che tutte le ruote non tocchino
terra. Altrimenti, far girare le ruote di poco una volta al mese in modo da
prevenire il danneggiamento locale
dei pneumatici.
9. Coprire l’uscita gas di scarico con un sacchetto di plastica per prevenire la
penetrazione di umidità.
10. Rimuovere la batteria e caricarla com- pletamente, oppure collegare un cari-
cabatteria mantenitore per mantenere
la carica ottimale della batteria.
ATTENZIONE: Verificare che la bat-
teria e il relativo caricabatteria sia-
no compatibili. Non caricare le
batterie VRLA con caricabatterie
convenzionali.
[HCA26330]
NOTA Se la batteria verrà rimossa, caricarla
una volta al mese e conservarla in un
luogo temperato in cui la temperatura
sia di 0-30 °C (32-90 °F).
Per maggiori informazioni sulla carica
e sulla conservazione della batteria,
vedere pagina 6-31.
UB1JH1H0.book Page 4 Thursday, October 4, 2018 3:36 PM
Page 112 of 120
Caratteristiche tecniche
8-1
8
Dimensioni:Lunghezza totale:2160 mm (85.0 in)
Larghezza totale:
850 mm (33.5 in)
Altezza totale: 1375/1430 mm (54.1/56.3 in)
Altezza alla sella: 850/865 mm (33.5/34.1 in)
Passo:
1500 mm (59.1 in)
Distanza da terra: 135 mm (5.31 in)
Raggio minimo di sterzata: 3.0 m (9.84 ft)Peso:Peso in ordine di marcia:215 kg (474 lb)Motore:Ciclo di combustione:
4 tempi
Impianto di raffreddamento: Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri:
In linea
Numero di cilindri: 3 cilindri
Cilindrata: 847 cm3
Alesaggio × corsa:
78.0 × 59.1 mm (3.07 × 2.33 in) Sistema di avviamento:
Avviamento elettrico
Olio motore:Marca consigliata:
Gradi di viscosità SAE:10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Con rimozione dell'elemento filtro olio:
2.70 L (2.85 US qt, 2.38 Imp.qt)Quantità di liq uido refri gerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso): 1.93 L (2.04 US qt, 1.70 Imp.qt)Carburante:Carburante consigliato:Benzina super senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante: 18 L (4.8 US gal, 4.0 Imp.gal)
Quantità di riserva carburante: 2.6 L (0.69 US gal, 0.57 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di identificazione: B1J1 00Gruppo motopropulsore:Rapporti di riduzione:
1ª:2.667 (40/15)
2ª:
2.000 (38/19)
3ª: 1.619 (34/21)
4ª: 1.381 (29/21)
5ª:
1.190 (25/21)
6ª: 1.037 (28/27)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura: 120/70ZR17 M/C (58W)
Produttore/modello: DUNLOP/D222FPneumatico posteriore:Tipo:Senza camera d'aria
Misura: 180/55ZR17 M/C (73W)
Produttore/modello:
DUNLOP/D222
UB1JH1H0.book Page 1 Thursday, October 4, 2018 3:36 PM
Page 113 of 120
Caratteristiche tecniche
8-2
8
Carico:Carico massimo:179 kg (395 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Freno anteriore:Tipo:Freno a doppio disco idraulicoFreno posteriore:Tipo:Freno monodisco idraulicoSospensione anteriore:Tipo:
Forcella telescopicaSospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)Impianto elettrico:Tensione impianto:
12 VBatteria:Modello:YTZ10S
Tensione, capacità:
12 V, 8.6 Ah (10 HR)Potenza lampa dina:Faro:
LED
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore: 10.0 W Indicatore di direzione posteriore:
10.0 W
Luce ausiliaria: LED
Luce targa:
5.0 W
UB1JH1H0.book Page 2 Thursday, October 4, 2018 3:36 PM
Page 114 of 120
Informazioni per I consumatori
9-1
9
HAU53562
Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26461
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UB1JH1H0.book Page 1 Thursday, October 4, 2018 3:36 PM
Page 115 of 120
Informazioni per I consumatori
9-2
9
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’appo-
sito spazio. Queste informazioni sono ne-
cessarie per ordinare i ricambi presso i
concessionari Yamaha.
HAU69910

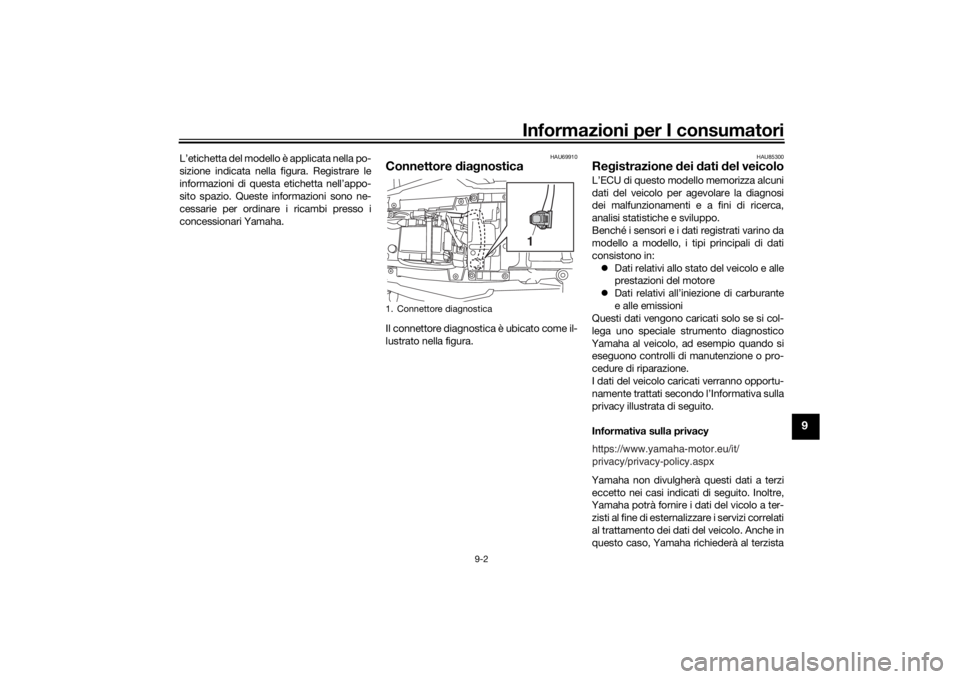

Connettore dia gnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Re gistrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
Dati relativi allo stato del veicolo e alle
prestazioni del motore
Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si
eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi
eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
1. Connettore diagnostica
1
https://www.yamaha-motor.e u/it/
privacy/privacy-policy.aspx
UB1JH1H0.book Page 2 Thursday, October 4, 2018 3:36 PM
Page 116 of 120
Informazioni per I consumatori
9-3
9
di trattare opportunamente i dati del veicolo
da noi forniti e Yamaha gestirà i dati nella
maniera opportuna. Abbia ricevuto il consenso da parte
del proprietario del veicolo
Sia obbligata a farlo per legge
Debbano essere utilizzati da Yamaha
in caso di vertenze
Quando i dati non si riferiscono né a
un veicolo né a un proprietario specifi-
coUB1JH1H0.book Page 3 Thursday, October 4, 2018 3:36 PM
Page 117 of 120
10-1
10
Indice analitico
AABS....................................................... 3-27
Altezza della sella pilota, regolazione ... 3-35
Assieme ammortizzatore,
regolazione ......................................... 3-41
Avviare il motore ..................................... 5-1BBatteria ................................................. 6-31
Blocchetto accensione/bloccasterzo ..... 3-2CCambio della marcia............................... 5-2
Candele, controllo ................................ 6-11
Caratteristiche tecniche.......................... 8-1
Carburante............................................ 3-31
Carburante, consigli per ridurne il consumo .............................................. 5-3
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-26
Cavalletto centrale e cavalletto laterale, controllo e lu brificazione....... 6-29
Cavalletto laterale ................................. 3-44
Cavi, controllo e lubrificazione ............. 6-27
Commutatore luce abbagliante/anabbagliante/interruttore
di segnalazione luce abbagliante ......... 3-3
Connettore ausiliario (CC) .................... 3-44
Connettore diagnostica .......................... 9-2
Convertitore catalitico .......................... 3-33
Cura ........................................................ 7-1
Cuscinetti ruote, controllo .................... 6-31DDisplay, schermata menu ..................... 3-15
Display, schermata principale .............. 3-11
D-mode (modalità di guida) .................. 3-25
EElemento filtrante ................................. 6-16
Etichetta modello ................................... 9-1FFasci luce, regolazione......................... 3-38
Filtro a carboni attivi............................. 6-12
Forcella, controllo ................................ 6-30
Forcella, regolazione ............................ 3-39
Fusibili, sostituzione ............................. 6-33GGioco della leva freno, controllo .......... 6-21
Gioco della leva frizione, regolazione... 6-21
Gioco della manopola acceleratore, controllo ............................................. 6-17
Gioco valvole........................................ 6-17IInformazioni di sicurezza........................ 1-1
Interruttore Arresto/Accensione/Avviamento ......... 3-4
Interruttore avvisatore acustico ............. 3-4
Interruttore indicatore di direzione ......... 3-4
Interruttore luci d’emergenza ................. 3-4
Interruttore modalità di guida ................. 3-4
Interruttore TCS ..................................... 3-4
Interruttori del regolatore automatico della velocità ........................................ 3-4
Interruttori luci stop .............................. 6-22
Interruttori manubrio .............................. 3-3KKit attrezzi .............................................. 6-2LLampada indicatore di direzione,
sostituzione........................................ 6-35
Lampada luce targa, sostituzione ........ 6-36 Leva freno ............................................. 3-27
Leva frizione.......................................... 3-26
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-28
Liquido freni, cambio ............................ 6-24
Liquido refrigerante............................... 6-15
Livello liquido freni, controllo ................ 6-23
Luci veicolo ........................................... 6-35
MManopola e cavo acceleratore,
controllo e lubrificazione .................... 6-27
Manutenzione e lubrificazione, periodiche............................................. 6-5
Manutenzione, sistema di controllo emissioni .............................................. 6-3NNumeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1OOlio motore ........................................... 6-12PPannello, rimozione e installazione....... 6-10
Parabrezza ............................................ 3-38
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-22
Pedale cambio ...................................... 3-26
Pedale freno.......................................... 3-27
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-28
Perni del forcellone, lubrificazione ........ 6-30
Pneumatici ............................................ 6-18
Portacasco............................................ 3-37
UB1JH1H0.book Page 1 Thursday, October 4, 2018 3:36 PM
Page 118 of 120
Indice analitico
10-2
10
Posizione del manubrio, regolazione .... 3-39
Posizioni dei componenti........................ 2-1
Presa ausiliaria (CC).............................. 3-43RRegime del minimo, controllo ............... 6-17
Registrazione dei dati, veicolo ................ 9-2
Ricerca ed eliminazione guasti ............. 6-37
Rimessa .................................................. 7-3
Rodaggio ................................................ 5-4
Ruote .................................................... 6-20SSelle ...................................................... 3-34
Sistema di controllo della trazione........ 3-29
Sistema d’interruzione circuito
accensione ......................................... 3-45
Sistema di regolazione automatica della velocità......................................... 3-8
Sistema immobilizzatore......................... 3-1
Sistema Quick Shift System ................. 3-26
Spia ABS................................................. 3-6
Spia di segnalazione cambio .................. 3-6
Spia guasto motore ................................ 3-5
Spia immobilizer ..................................... 3-6
Spia luce abbagliante ............................. 3-5
Spia marcia in folle ................................. 3-5
Spia olio motore e liquido refrigerante.... 3-7
Spia sistema di controllo della
trazione ................................................. 3-6
Spie del regolatore automatico di velocità ................................................. 3-5
Spie di segnalazione e di avvertimento ......................................... 3-5
Spie indicatore di direzione .................... 3-5
Sterzo, controllo ................................... 6-31
TTabelle di ricerca ed eliminazione guasti ................................................. 6-38
Tappo serbatoio carburante ................. 3-31
Tensione della catena .......................... 6-25
Tubo di troppopieno del serbatoio carburante .......................................... 3-33VVano portaoggetti ................................. 3-38
Verniciatura opaca, prestare attenzione............................................. 7-1YYamalube ............................................. 6-15
UB1JH1H0.book Page 2 Thursday, October 4, 2018 3:36 PM
Page 119 of 120
UB1JH1H0.book Page 3 Thursday, October 4, 2018 3:36 PM
Page 120 of 120
DIC183
STAMPATO SU CARTA RICICLATA
Istruzioni originali
PRINTED IN JAPAN2018.10-2.6×1 CR (H)
