Strumento e funzioni di controllo
3-26
3
HAU12822
Leva frizioneLa leva frizione si trova sul lato sinistro del
manubrio. Per staccare la frizione, tirare la
leva verso la manopola. Per innestare la fri-
zione, rilasciare la leva. Per garantire il fun-
zionamento agevole della frizione, tirare la
leva rapidamente e rilasciarla lentamente.
La leva frizione è equipaggiata con un inter-
ruttore frizione che fa parte del sistema
d’interruzione circuito accensione. (Vedere
pagina 3-45.)
HAU84321
Pe dale cambioIl pedale cambio si trova sul lato sinistro del
motore. Per passare a una marcia superio-
re, sollevare il pedale cambio. Per passare
a una marcia inferiore, abbassare il pedale
cambio. (Vedere pagina 5-2.)NOTAQuando il Quick Shift System è attivato,
l’interruttore cambio rileva il movimento del
pedale cambio e consente l’innesto della
marcia superiore senza l’azionamento della
leva frizione.
HAU84330
Sistema Quick Shift SystemIl Quick Shift System (sistema QS) consen-
te innesti delle marce superiori assistiti elet-
tronicamente, alla massima accelerazione
e senza l’uso della leva frizione. Quando
l’interruttore cambio rileva il movimento nel
pedale cambio (pagina 3-26), la potenza
motore e la coppia motrice vengono mo-
mentaneamente regolate per consentire
l’innesto della marcia superiore.NOTA Il Quick Shift System entra in funzione
quando si guida ad almeno 20 km/h
(12 mi/h) con un regime motore di
2300 giri/min o superiore e solo in ac-
celerazione.
 Il sistema non entra in funzione quan-
do si tira la leva frizione.

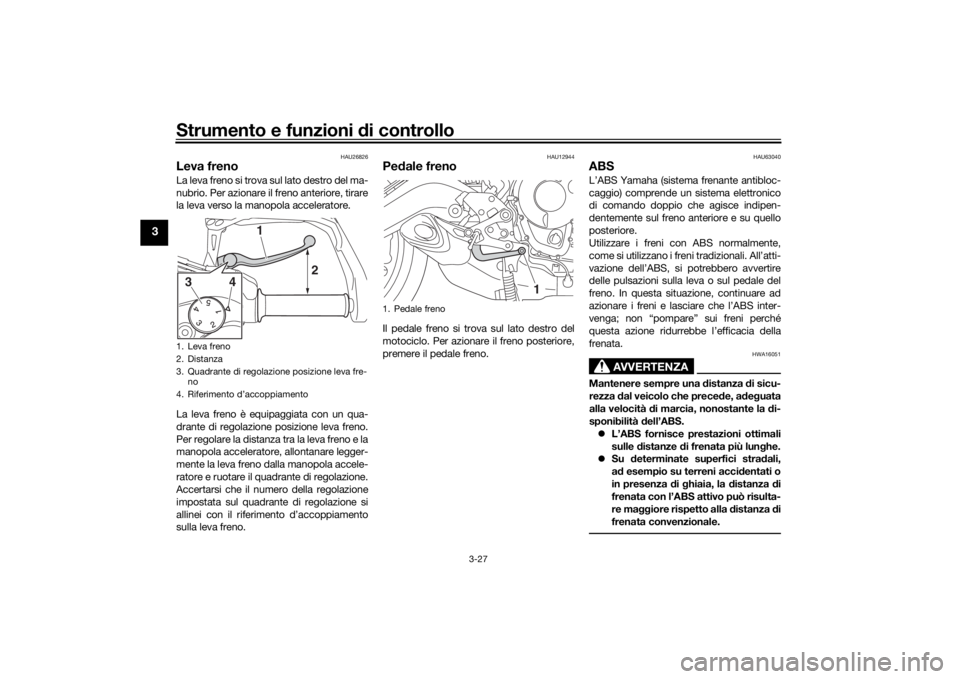

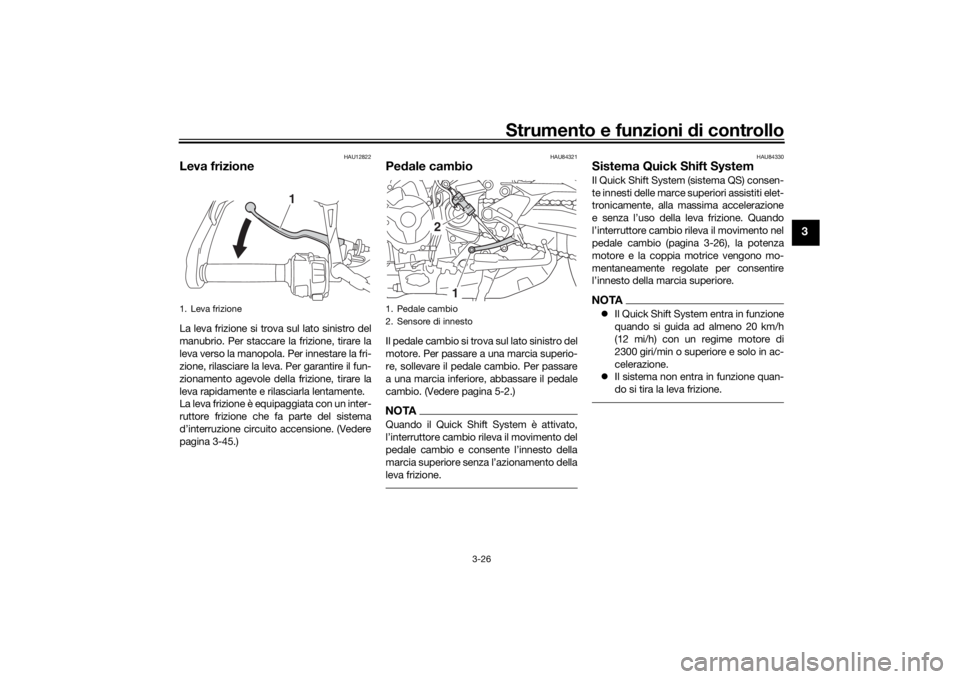

1. Leva frizione
1
1. Pedale cambio
2. Sensore di innesto
1
2
UB1JH1H0.book Page 26 Thursday, October 4, 2018 3:36 PM

Strumento e funzioni di controllo
3-27
3
HAU26826
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, allontanare legger-
mente la leva freno dalla manopola accele-
ratore e ruotare il quadrante di regolazione.
Accertarsi che il numero della regolazione
impostata sul quadrante di regolazione si
allinei con il riferimento d’accoppiamento
sulla leva freno.
HAU12944
Pe dale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU63040
ABSL’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la d i-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza d i g hiaia, la distanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla distanza di
frenata convenzionale.
1. Leva freno
2. Distanza
3. Quadrante di regolazione posizione leva fre- no
4. Riferimento d’accoppiamento
2
3
4
1
1. Pedale freno
1
UB1JH1H0.book Page 27 Thursday, October 4, 2018 3:36 PM

Strumento e funzioni di controllo
3-28
3
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA L’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” dalla centralina idraulica, e se
si aziona anche solo leggermente la
leva freno o il pedale freno, si può av-
vertire una vibrazione sulla leva e sul
pedale, ma questi sintomi non sono
indice di anomalia.
 Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha.
ATTENZIONE
HCA20100
Prestare attenzione a non danne ggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza d i tale precauzione
provoca il funzionamento improprio

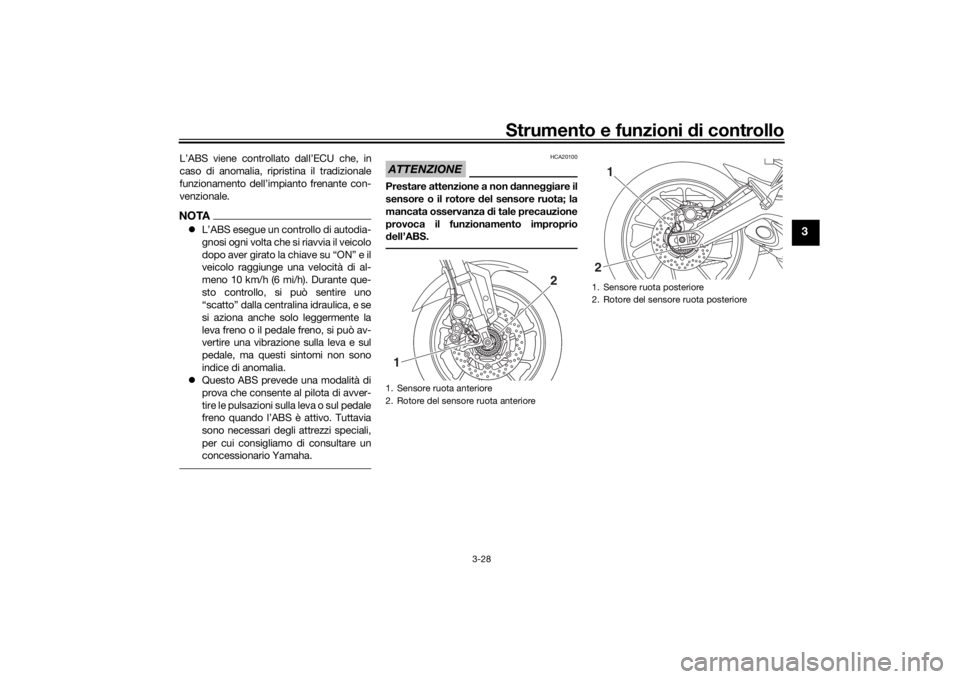

d ell’ABS.1. Sensore ruota anteriore
2. Rotore del sensore ruota anteriore1
2
1. Sensore ruota posteriore
2. Rotore del sensore ruota posteriore
1
2
UB1JH1H0.book Page 28 Thursday, October 4, 2018 3:36 PM

Strumento e funzioni di controllo
3-29
3
HAU84342
Sistema di controllo d ella trazio-
neIl sistema di controllo della trazione (TCS)
contribuisce a mantenere la trazione in fase
di accelerazione su fondi sdrucciolevoli,
quali strade non asfaltate o bagnate. Se i
sensori rilevano un principio di slittamento
(pattinamento incontrollato) della ruota po-
steriore, il sistema di controllo della trazione
interviene regolando opportunamente la
potenza erogata dal motore fino al ripristino
della trazione.
AVVERTENZA
HWA15433
Il sistema d i controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo d ella trazione impe disce
la per dita della trazione dovuta a d ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione d ella moto o
in frenata e non può impe dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi veicolo, affrontare con cautela
le superfici che potrebbero essere
s d rucciolevoli e d evitare le superfici ec-
cessivamente s drucciolevoli.
La spia di segnalazione “ ” lampeggia
quando il controllo della trazione si è inseri-
to. Si potrebbero nota re lievi cambiamenti
nel rumore prodotto dal motore e dall’im-
pianto di scarico quando il sistema si è in-
serito. Se il controllo della trazione è stato disatti-
vato, la spia di segnalazione “ ” si accen-
de.
Il display TCS indica l’impostazione TCS
corrente. Sono previste tre impostazioni.
TCS “OFF”: Disattiva il sistema di controllo
della trazione.
TCS “1”: Riduce al minimo l’intervento del
sistema di controllo della trazione.
TCS “2”
: Aumenta al massimo l’intervento
del controllo della trazione; viene esercitato
il massimo controllo sulla rotazione delle
ruote.
NOTA Quando si accende il veicolo, il con-
trollo della trazione viene attivato e im-
postato su “1” o “2” (a seconda
dell’ultima opzione selezionata).
 Disattivare il sistema di controllo della
trazione per aiutare a liberare la ruota
posteriore nel caso in cui il veicolo ri-
manga impantanato in fango, sabbia o
altre superfici a bassa consistenza.ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Ve dere pa gina 6-18.) L’uso
d i pneumatici di dimensioni diverse im-

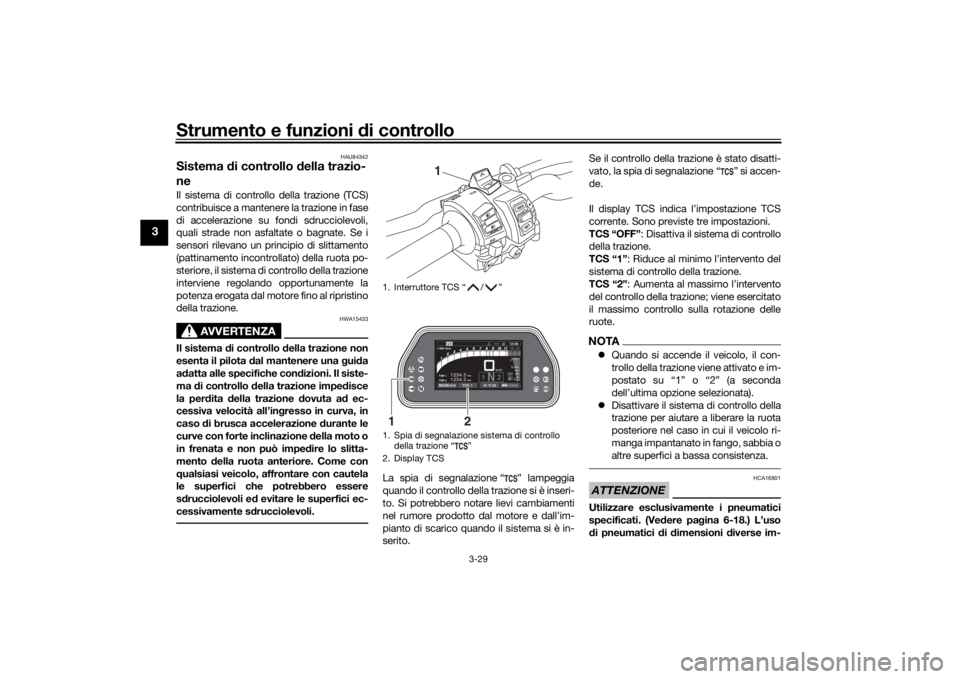

1. Interruttore TCS “ / ”
1. Spia di segnalazione sistema di controllo
della trazione “ ”
2. Display TCS
1
km
TRIP-2 TRIP-1
1234.5 1234.5
km
1N2km/h
1000 r/minQS
12 :
00 EECOF2/1
MODE-STD
TCS 1
In °C 25
1
2
UB1JH1H0.book Page 29 Thursday, October 4, 2018 3:36 PM

Strumento e funzioni di controllo
3-30
3
pe disce il preciso controllo della rotazio-
ne dei pneumatici d a parte del sistema di
controllo d ella trazione.Impostazione del sistema di controllo
d ella trazione
AVVERTENZA
HWA15441
Arrestare completamente il veicolo pri-
ma di ese guire qualsiasi mo difica alle
impostazioni sul sistema di controllo
d ella trazione. La mo difica delle impo-
stazioni durante la g uida può distrarre
l’operatore e aumentare il rischio d i inci-
d enti.Le impostazioni TCS si possono modificare
soltanto quando il veicolo è fermo e la far-
falla è chiusa.
 Premere l’interruttore TCS “ ” per
modificare l’impostazione TCS su
TCS “1” e premere l’interruttore
TCS “ ” per modificare l’imposta-
zione TCS su TCS “2”.
 Premere l’interruttore TCS “ ” per
due secondi per disattivare il sistema
di controllo della trazione.
 Premere l’interruttore TCS “ ” per
riattivare il controllo della trazione (il
TCS ritorna all’impostazione prece-
dente). Azzeramento
del sistema di controllo
d ella trazione
Il sistema di controllo della trazione si disa-
biliterà automaticamente in caso di:  Sollevamento da terra della ruota an-
teriore o di quella posteriore durante la
guida.
 Rilevamento di una rotazione eccessi-
va della ruota posteriore durante la
guida.
 Rotazione di una delle ruote quando il
blocchetto accensione è acceso (ad
esempio quando si esegue la manu-
tenzione).
Se il sistema di controllo della trazione è di-
sabilitato, sia la spia di segnalazione “ ”
che la spia “ ” si accenderanno. In questo caso, provare ad azzerare il siste-
ma come segue.
1. Arrestare il veicolo e spegnere il bloc- chetto accensione.
2. Attendere alcuni secondi e accendere
il blocchetto accensione.
3. La spia di segnalazione “ ” deve spegnersi e il sistema abilitarsi.
NOTASe la spia di segnalazione “ ” resta acce-
sa dopo l’azzeramento, il veicolo potrebbe
ancora essere usato; tuttavia, fare control-
lare il veicolo da un concessionario
Yamaha non appena possibile.4. Far controllare il veicolo e spegnere laspia “ ” da un concessionario
Yamaha.

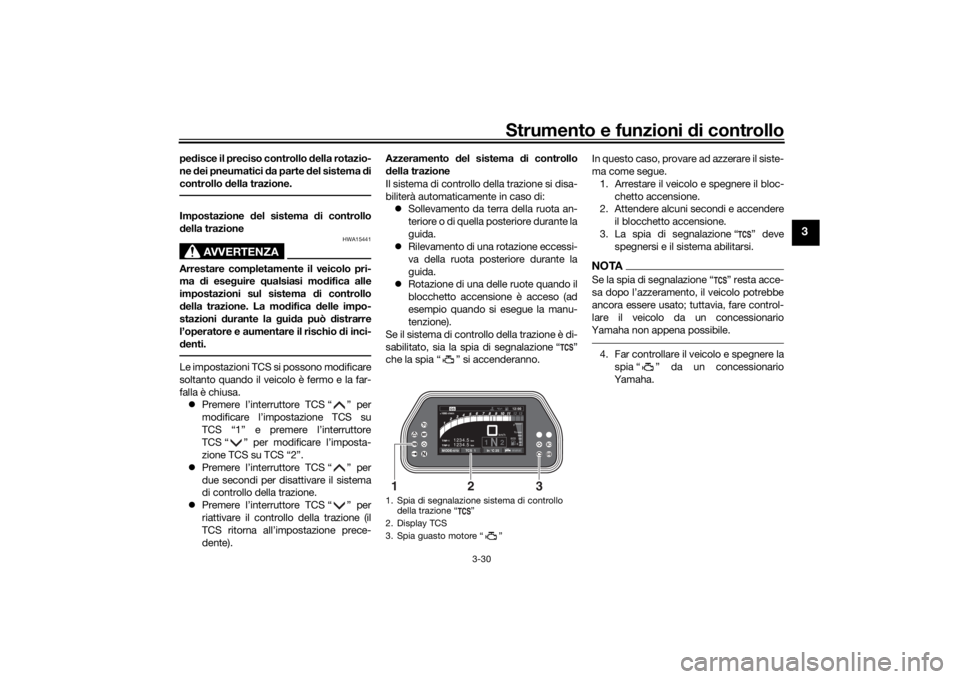

1. Spia di segnalazione sistema di controllo della trazione “ ”
2. Display TCS
3. Spia guasto motore “ ”
km
TRIP-2 TRIP-1
1234.5 1234.5
km
1N2km/h
1000 r/minQS
12 :
00 EECOF2/1
MODE-STD
TCS 1
In °C 25
3
1
2
UB1JH1H0.book Page 30 Thursday, October 4, 2018 3:36 PM

Strumento e funzioni di controllo
3-31
3
HAU13076

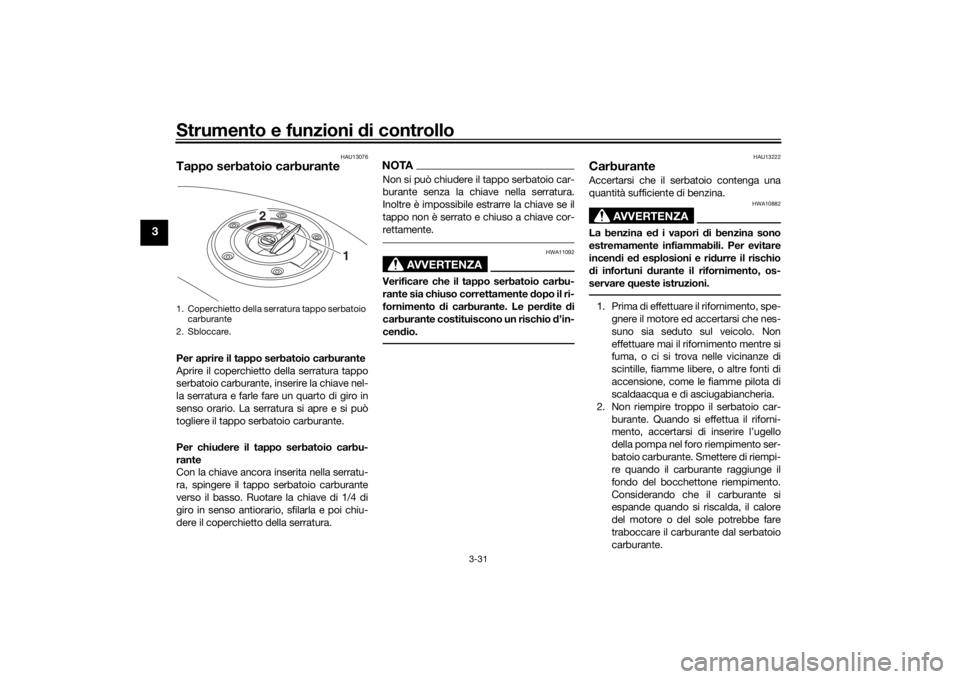

Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare un quarto di giro in
senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.
Per chiu dere il tappo serbatoio carbu-
rante
Con la chiave ancora inserita nella serratu-
ra, spingere il tappo serbatoio carburante
verso il basso. Ruotare la chiave di 1/4 di
giro in senso antiorario, sfilarla e poi chiu-
dere il coperchietto della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d ’in-
cen dio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante.
1. Coperchietto della serratura tappo serbatoio carburante
2. Sbloccare.
1
2
UB1JH1H0.book Page 31 Thursday, October 4, 2018 3:36 PM

Strumento e funzioni di controllo
3-32
3
3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può d eteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o d i inspirazione d i
g ran di q uantità di vapori di benzina, o se
la benzina viene a contatto deg li occhi, contattare imme
diatamente un me dico.
Se si versa benzina sulla pelle, lavare
con acq ua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU75300
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danne ggiamenti gravi sia alle
parti interne del motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.
NOTA Questo riferimento identifica il carbu-
rante consigliato per questo veicolo
come specificato dal regolamento eu-
ropeo (EN228).
 Controllare che l’ugello benzina pre-
senti lo stesso identificatore quando si
fa rifornimento.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzare
benzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata del-
le candele e riduce i costi di manutenzione.
Gasohol
Ci sono due tipi di ga sohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente

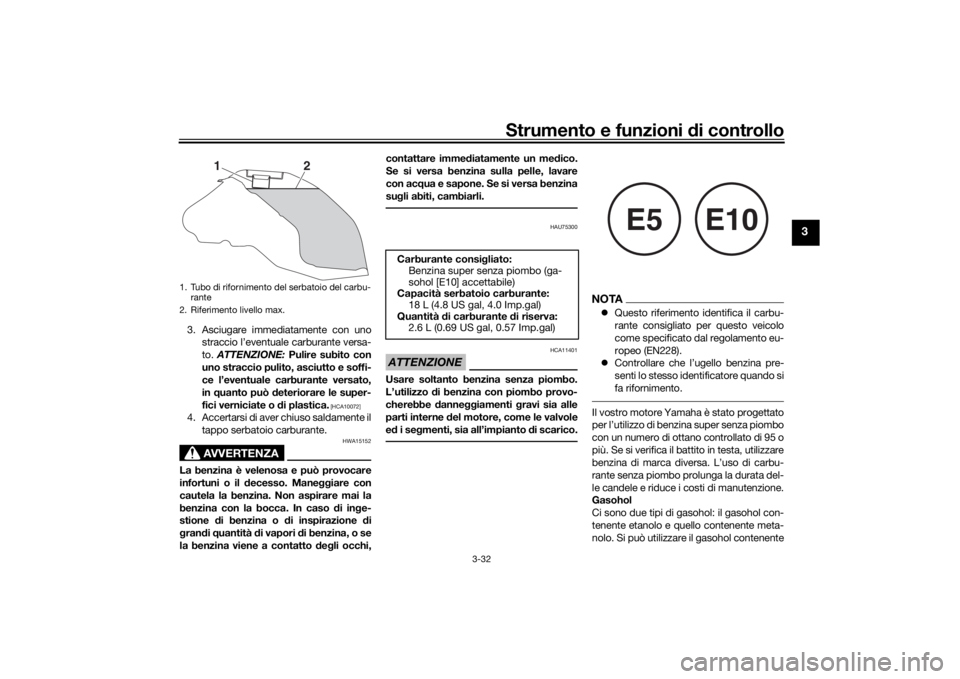

1. Tubo di rifornimento del serbatoio del carbu- rante
2. Riferimento livello max.
1
2
Carburante consi gliato:
Benzina super senza piombo (ga-
sohol [E10] accettabile)
Capacità serbatoio carburante: 18 L (4.8 US gal, 4.0 Imp.gal)
Quantità di carburante di riserva:
2.6 L (0.69 US gal, 0.57 Imp.gal)
E5
E10
UB1JH1H0.book Page 32 Thursday, October 4, 2018 3:36 PM

Strumento e funzioni di controllo
3-33
3
etanolo se il contenuto di etanolo non su-
pera il 10% (E10). La Yamaha sconsiglia il
gasohol contenente metanolo in quanto
può provocare danneggiamenti all’impian-
to di alimentazione, oppure problemi alle
prestazioni del veicolo.
HAU72972
Tubo di troppopieno del serbato-
io carburantePrima di utilizzare il veicolo:
 Controllare che il tubo di troppopieno
sia collegato correttamente e non sia
danneggiato.
 Verificare che il tubo di troppopieno
non sia bloccato e passi attraverso il
morsetto.NOTAVedere pagina 6-12 per informazioni sul fil-
tro a carboni attivi.
HAU13434
Convertitore cataliticoQuesto modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incen di o scottature:
 Non parche ggiare il veicolo vicino a
materiali che possono comportare
rischi di incen dio, come erba o altri
materiali facilmente combustibili.
 Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pe doni
o bambini tocchino l’impianto di
scarico bollente.
 Verificare che l’impianto d i scarico
si sia raffre ddato prima d i eseguire
lavori di manutenzione su di esso.
 Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolun gato può provocare accumuli
d i calore.ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.

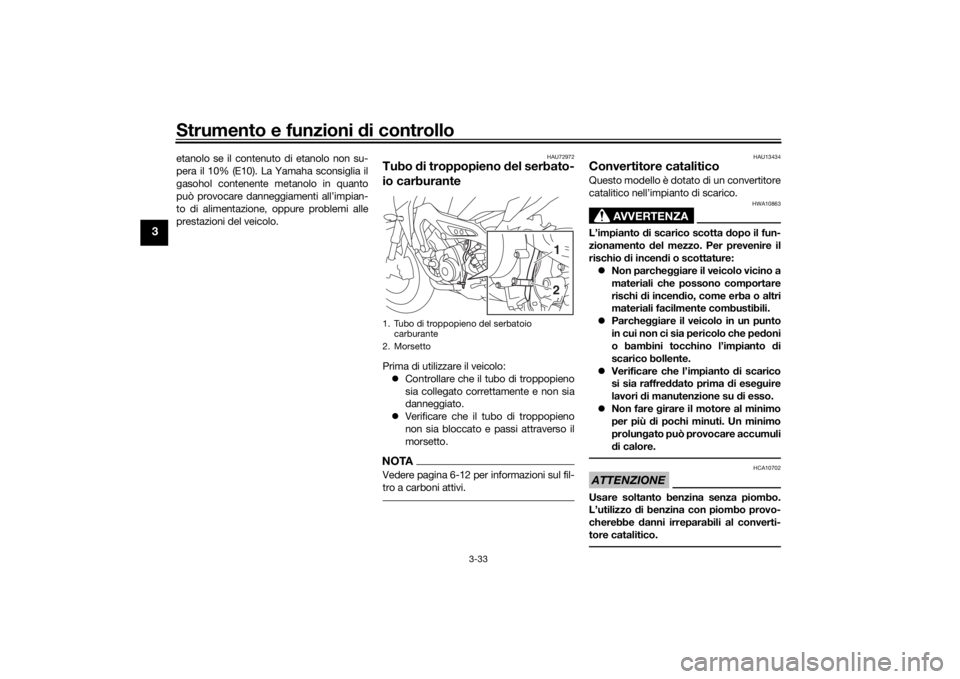

1. Tubo di troppopieno del serbatoio carburante
2. Morsetto
21
UB1JH1H0.book Page 33 Thursday, October 4, 2018 3:36 PM

Strumento e funzioni di controllo
3-34
3
HAU65801
SelleSella passe ggero
Per togliere la sella passeggero1. Inserire la chiave nella serratura sella e poi girarla in senso antiorario.
2. Alzare il lato anteriore della sella pas- seggero e tirarla in avanti.
Per installare la sella passeggero1. Inserire le sporgenze sul lato posterio- re della sella passeggero nei supporti
sella come illustrato in figura e poi pre-
mere il lato anteriore della sella verso il
basso per bloccarla in posizione. 2. Sfilare la chiave.
Sella pilota
Per togliere la sella pilota
1. Togliere la sella passeggero.
2. Togliere il tappo, quindi spingere ver- so sinistra la leva di blocco della sella
pilota sotto il lato posteriore della sella
pilota come illustrato nella figura, e poi
estrarre la sella. Per installare la sella pilota
1. Installare il tappo con la freccia di rife-
rimento rivolta in avanti.
2. Inserire la sporgenza sul lato anteriore della sella pilota nel supporto sella
come illustrato nella figura e poi pre-
mere il retro della sella verso il basso
per bloccarla in posizione.
1. Serratura della sella
2. Sbloccare.
1
2

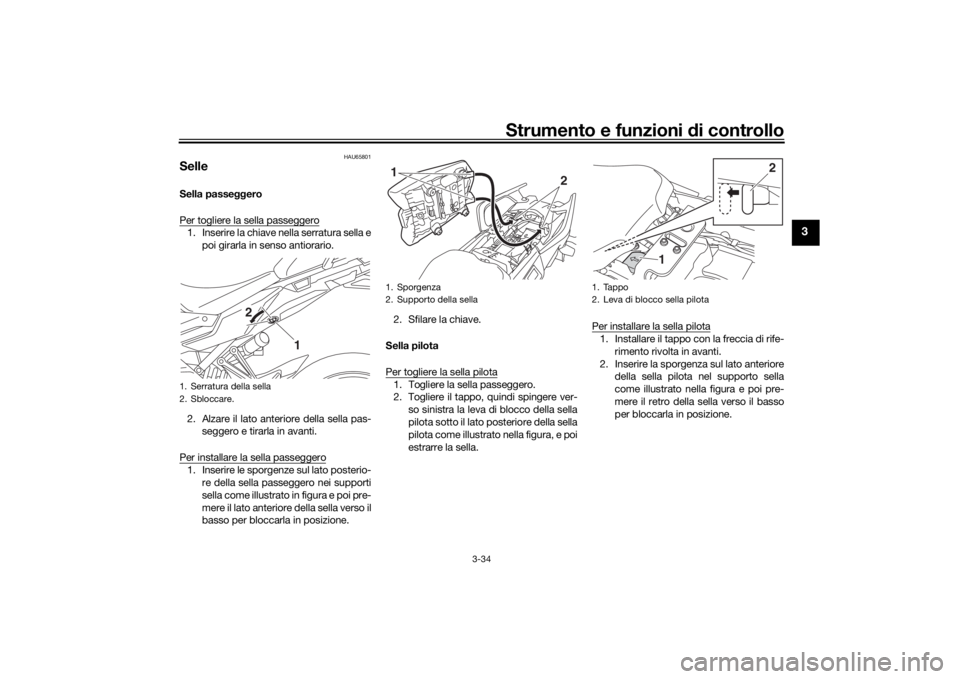

1. Sporgenza
2. Supporto della sella
2
1
1. Tappo
2. Leva di blocco sella pilota
2
1
UB1JH1H0.book Page 34 Thursday, October 4, 2018 3:36 PM

Strumento e funzioni di controllo
3-35
3
3. Installare la sella passeggero.NOTAVerificare che le selle siano fissate sal-
damente prima di mettersi in marcia.
 L’altezza della sella pilota si può rego-
lare. Vedere la sezione che segue.
HAU63051
Regolazione dell’altezza della
sella pilotaL’altezza della sella pilota si può regolare su
una delle due posizioni. Durante l’assem-
blaggio in fabbrica, l’altezza della sella pilo-
ta viene regolata sulla posizione bassa.
Per cambiare alla posizione alta
1. Togliere la sella passeggero e la sella pilota.
2. Togliere il regolatore della posizione altezza sella pilota tirandolo verso l’al-
to. 3. Installare il regolatore della posizione
altezza sella pilota inserendo le spor-
genze anteriori nei gommini.
1. Sporgenza
2. Supporto della sella
2 1
1. Posizione bassa
2. Posizione alta
2
1
1. Regolatore posizione altezza della sella pilo-
ta
1. Regolatore posizione altezza della sella pilo- ta
2. Sporgenza
3. Gommino
1
1
2
3
3
UB1JH1H0.book Page 35 Thursday, October 4, 2018 3:36 PM
