Page 18 of 116
Speciale kenmerken
3-3
3
Er is een wielslip of wielspin gedetec-
teerd. (Als de tractieregeling niet is uit-
geschakeld, werkt de tractieregeling
nog.)
De startschakelaar/noodstopschake-
laar wordt in de stand “ ” gezet.
De motor slaat af.
De zijstandaard wordt omlaag gezet.
Als u rijdt met een ingestelde kruissnelheid
en de cruise control onder de bovenstaan-
de omstandigheden wordt uitgeschakeld,
gaat het controlelampje “ ” uit en knip-
pert het controlelampje “ ” gedurende 4
seconden, waarna het uitgaat.
Als u niet rijdt met een ingestelde kruissnel-
heid en de startschakelaar/noodstopscha-
kelaar in de stand “ ” wordt gezet, de
motor afslaat of de zijstandaard omlaag
wordt gezet, gaat het controlelampje “ ”
uit (het controlelampje “ ” knippert niet).
Als de cruise control automatisch wordt uit-
geschakeld, moet u stoppen en controleren
of de machine in goede staat verkeert.
Voordat u de cruise control opnieuw ge-
bruikt, moet u deze inschakelen met de
aan-uitschakelaar.OPMERKINGIn bepaalde gevallen kan de cruise control
de ingestelde kruissnelheid mogelijk niet
aanhouden wanneer u heuvelopwaarts of
heuvelafwaarts rijdt met de machine.
Wanneer u heuvelopwaarts rijdt met
de machine, kan de werkelijke rijsnel-
heid lager worden dan de ingestelde
kruissnelheid. Als dit gebeurt, accele-
reert u met de gasgreep tot de ge-
wenste rijsnelheid.
Wanneer u heuvelafwaarts rijdt met de
machine, kan de werkelijke rijsnelheid
hoger worden dan de ingestelde
kruissnelheid. Als dit gebeurt, kunt u
de instelschakelaar niet gebruiken om
de ingestelde kruissnelheid aan te
passen. Als u de rijsnelheid wilt verla-
gen, gebruikt u de remmen. Wanneer
u de remmen gebruikt, wordt de
cruise control uitgeschakeld.
DAU91323
“D-MODE”“D-MODE” is een elektronisch geregeld
motorprestatiesysteem.
WAARSCHUWING
DWA18440
Wijzi g d e rijmo dus niet tij dens het rij den.Het “D-MODE”-systeem bestaat uit 4 ver-
schillende kenvelden voor de regeling van
de motorrespons en het motorvermogen.
Hierdoor kunt u kiezen uit diverse modi
naargelang uw voorkeuren en rijomgeving.
D-MODE 1 - Sportieve motorrespons
D-MODE 2 - Gemiddelde motorrespons
D-MODE 3 - Milde motorrespons
D-MODE 4 - Milde motorrespons en be-
perking van het motorvermogenOPMERKING De huidige instelling voor “D-MODE”
wordt getoond in de weergave MODE.
(Zie pagina 4-13.)
De huidige instelling voor “D-MODE”
wordt opgeslagen wanneer de machi-
ne wordt uitgeschakeld.
De “D-MODE” wordt geregeld met
behulp van de schakelaars MODE, zie
pagina 4-4 voor meer informatie.
UBAPD0D0.book Page 3 Thursday, December 24, 2020 11:07 AM
Page 36 of 116
Functies van instrumenten en bed ienin gselementen
4-14
4
De instellingen “TCS-MODE OFF” en
“TCS-MODE M” kunnen alleen wor-
den geselecteerd als de machine stil-
staat.Klok
De klok maakt gebruik van een 12-uursy-
steem.
Zie pagina 4-20 voor het instellen van de
klok.
Indicator snelschakelen “QS”
Als er kan worden geschakeld, wordt de
respectievelijke QS of groen.
Als er niet kan worden geschakeld, is de
QS wit.
Als de QS-functie is uitgeschakeld, wordt
de QS zelf niet weergegeven.
De QS-functies kunnen worden in- of uitge-
schakeld via het instellingen MENU. Zie pa-
gina 4-18.OPMERKINGDe functies voor op- en terugschakelen zijn
onafhankelijk en kunnen afzonderlijk van el-
kaar worden geactiveerd.
Zie voor meer informatie over het QS-sy-
Picto gram instellin genmenu “ ”
Selecteer dit pictogram en druk op de wiel-
schakelaar om instellingen te wijzigen via
het instellingenmenu. (Zie pagina 4-17.)
In dicator han dvatverwarmin g
De handvatverwarming kan worden ge-
bruikt wanneer de motor draait. Er zijn 10
temperatuurniveaus. Indien geactiveerd
geeft de indicator het temperatuurniveau
van 1 (laagste) tot 10 (hoogste) aan.
Gebruik om de handvatverwarming te acti-
veren de wielschakelaar om de handvatver-
warmingsweergave te markeren met de
cursor.
Druk de wielschakelaar naar binnen om de
handvatverwarmingsfunctie te selecteren.
Draai na de selectie de wielschakelaar om-
hoog of omlaag om het temperatuurniveau
in te stellen.
Druk de wielschakelaar naar binnen om het
temperatuurniveau te bevestigen en de
handvatverwarmingsfunctie af te sluiten.LET OP
DCA17932
Draa g hand schoenen wanneer u de
hand vatverwarmin g g eb ruikt.
Gebruik de han dvatverwarmin g niet
b ij warm weer.
Als het stuurhan dvat of d e gashen-
d el versleten of beschad igd is, ge-
b ruik de han dvatverwarmin g dan
niet meer en vervan g han dvat en
hend el.
Indicator za delverwarmin g (in dien aan-
wezi g)
De zadelverwarming kan worden gebruikt
wanneer de motor draait. Er zijn 10 tempe-
ratuurniveaus. Indien geactiveerd geeft de
indicator het temperatuurniveau van 1
(laagste) tot 10 (hoogste) aan.
Gebruik om de zadelverwarming te active-
ren de wielschakelaar om de handvatver-
warmingsweergave te markeren met de
cursor.
Druk de wielschakelaar naar binnen om de
zadelverwarmingsfunctie te selecteren.
Draai na de selectie de wielschakelaar om-
hoog of omlaag om het temperatuurniveau
in te stellen.
Druk de wielschakelaar naar binnen om het
temperatuurniveau te bevestigen en de za-
delverwarmingsfunctie af te sluiten.LET OP
DCA25721
Zor g d at u beschermen de kled ing
d raa gt die uw heupen en benen be-
d ekt wanneer u d e zadelverwar-
min g g eb ruikt.
UBAPD0D0.book Page 14 Thursday, December 24, 2020 11:07 AM
Page 41 of 116
Functies van instrumenten en bed ienin gselementen
4-19
4
Selecteer BC2 om he t remregelsysteem de
remdruk verder te laten reguleren in de
bochten om laterale wielslip te beperken.OPMERKINGVoor ervaren rijders en bij circuitgebruik
kan het BC2-remsysteem bij wisselende
omstandigheden vroeger ingrijpen dan ver-
wacht in relatie tot uw beoogde snelheid of
lijn in de bochten.QSDe indicators van het snelschakelsysteem
zijn verdeeld in de secties QS en QS .
QS en QS zijn niet gekoppeld en kun-
nen onafhankelijk van elkaar worden in- of
uitgeschakeld.
QS kan worden ingesteld op ON of OFF. In de stand OFF wordt de betreffende op-
of terugschakelfunctie uitgeschakeld. In
dat geval moet bij schakelen in die richting
de koppelingshendel worden gebruikt.
OPMERKINGAls de QSS-instelling niet kan worden ge-
wijzigd: schakel de motor uit met de ver-
snellingsbak in de vrijstand en wijzig dan de
instelling.“Shift In
dicator”
Met deze module kan een aangepaste
schakelindicator worden ingesteld. Als het
motortoerental in (toeren per minuut, tpm)
in het gespecificeerde bereik ligt, gaat de
schakelindicator knipperen.
Deze module heeft 3 opties:
“IND Mode” - de schakelindicator kan wor-
den in- of uitgeschakeld “IND Start” - het toerental waarbij de indi-
cator begint te knipperen kan worden ge-
kozen. Draai na selectie de wielschakelaar
omhoog of omlaag om de toerentalwaarde
met stappen van 200 tpm te verhogen of
verlagen. “IND Start” kan worden ingesteld
tussen 6000 - 12800 tpm.
“IND Stop” - het toerental waarbij de indi-
cator stopt met knipperen kan worden ge-
kozen. Draai na selectie de wielschakelaar
omhoog of omlaag om de toerentalwaarde
met stappen van 200 tpm te verhogen of
verlagen. “IND Stop” kan worden ingesteld
tussen 6200 - 13000 tpm.
“Maintenance”
Met deze module kunt u de afgelegde af-
stand tussen motorolieverversingen regi-
streren (gebruik het item OIL), evenals twee
andere items naar keuze (gebruik INTER-
VAL 1 en INTERVAL 2).
km/h
QS Setting
Q
S ONQS ON
km/h
Shift Indicator
IND Mode ONIND Start 8000 r/minIND Stop 10000 r/min
OIL
INTERVAL 1INTERVAL 2 1000
km/h
km
1000
km
1000
km
Maintenance
UBAPD0D0.book Page 19 Thursday, December 24, 2020 11:07 AM
Page 48 of 116
Functies van instrumenten en bed ienin gselementen
4-26
4
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kle din g
morst, trek dan an dere kled ing aan.
DAU86072
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van 95 of hoger. Als de
motor gaat kloppen (pingelen), gebruik dan
benzine van een ander merk of met een ho-
ger octaangetal.
OPMERKING Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
Controleer of het vulpistool van de
brandstofpomp dezelfde markering
heeft.Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.LET OP
DCA11401
Gebruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.
DAU86160
Overloopslan g b ran dstoftankDe overloopslang voert overtollige brand-
stof af en leidt deze veilig weg van de ma-
chine.
Voordat u de machine gaat gebruiken:
Controleer de aansluiting van de over-
loopslang van de brandstoftank.
Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
Controleer of de overloopslang van de
brandstoftank niet verstopt is en reinig
deze indien nodig.
Controleer of het uiteinde van de over-
loopslang van de brandstoftank is ge-
plaatst zoals afgebeeld.
Aan
bevolen bran dstof:
Loodvrije benzine (E10 acceptabel)
Octaan getal (RON):
95
Inhou d b ran dstoftank:
19 L (5.0 US gal, 4.2 Imp. gal)
Bran dstofreserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
E5
E10
1. Overloopslang brandstoftank
2. Oorspronkelijke positie (verfmerkteken)
3. Klem
1 1 1
3 3 2 2
UBAPD0D0.book Page 26 Thursday, December 24, 2020 11:07 AM
Page 61 of 116
Voor uw veilighei d – controles voor het rijd en
5-2
5
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 7-20, 7-20
Koppelin g • Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
7-18
Gas greep • Controleer op soepel draaien en automatische terugkeer naar de beginstand. 7-25
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig. 7-24
Aan drijfkettin g • Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig.
7-22, 7-24
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.
7-15, 7-18
Rem- en schakelpe dalen • Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten. 7-25
Rem- en koppelin gshen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
7-26
Mi dden bok, zijstan daar d • Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten.
7-26
ITEM
CONTROLES PAGINA
UBAPD0D0.book Page 2 Thursday, December 24, 2020 11:07 AM
Page 68 of 116

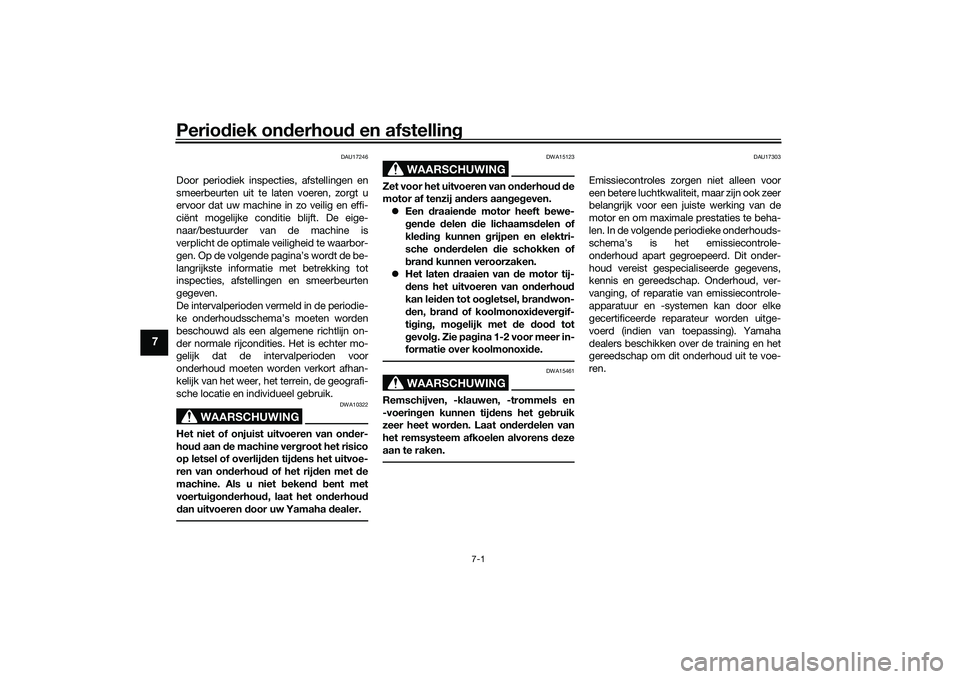

Periodiek on derhou d en afstelling
7-1
7
DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van on der-
hou d aan d e machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met de
machine. Als u niet beken d b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren d oor uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
Een draaien de motor heeft bewe-
g en de delen die lichaamsd elen of
kled ing kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
Het laten d raaien van d e motor tij-
d ens het uitvoeren van on derhou d
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif-
ti g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voerin gen kunnen tij dens het geb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwalite it, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
UBAPD0D0.book Page 1 Thursday, December 24, 2020 11:07 AM
Page 77 of 116
Periodiek on derhoud en afstelling
7-10
7
DAU36113
FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
Controleer alle slangaansluitingen.
Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU1990G
MotorolieHet motorolieniveau moet regelmatig wor-
den gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke onder-
houdsschema.LET OP
DCA11621
Om het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook de koppelin g) mo gen
g een chemische a dditieven worden
toe gevoe gd. Ge bruik geen oliën
met een “CD” dieselspecificatie of
oliën met een ho gere kwaliteit d an
g especificeer d. Ge bruik ook g een
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
Zor g d at er geen verontreini gin gen
in het carter terecht komen.
Om het motorolieniveau te controleren 1. Wacht na het opwarmen van de motor
e en p a ar m i n u t en o m d e o l i e to t r u st t e
laten komen voor een correcte afle-
zing.
2. Zet de machine op een horizontale ondergrond en houd deze rechtop
voor een correcte aflezing.
3. Controleer het olieniveau via het kijk- glas rechts onder in het carter.
1. Filterbus
2. Tankbeluchtingssysteem
3. Overloopslang brandstoftank
1 1
2 1
23 3
Aan
bevolen motorolie:
Zie pagina 9-1.
Oliehoeveelhei d:
Olieverversing:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Met verwijderen van oliefilterele-
ment:
3.20 L (3.38 US qt, 2.82 Imp.qt)
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
11
21
2
34
UBAPD0D0.book Page 10 Thursday, December 24, 2020 11:07 AM
Page 90 of 116
Periodiek on derhou d en afstelling
7-23
7
scha dig en. Hou d om d it te voorko-
men de kettin gspannin g b innen de
g especificeer de waar den.
[DCA23070]
DAU92600
Om de spannin g van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Haal de motorfiets van de middenbok
en klap de zijstandaard omlaag.
2. Draai de wielasmoer los en draai dan de borgmoeren los aan beide zijden
van de achterbrug.
3. Zet de motorfiets op de middenbok. 4. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.5. Haal de motorfiets van de middenboken klap de zijstandaard omlaag.
6. Trek de asmoer en daarna de borg- moeren aan met de voorgeschreven
aanhaalmomenten. 7. Zorg ervoor dat de kettingspanners in
dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
1. Aandrijfkettingspanner
2. Wielasmoer
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. Uitlijnmerktekens
5 3
1 2
4
1. Stelbout spanning aandrijfketting
2. Borgmoer
(a)1
2
(b)
Aanhaalmomenten: Wielasmoer:
105 N·m (10.5 kgf·m, 77 lb·ft)
Borgmoer: 16 N·m (1.6 kgf·m, 12 lb·ft)
UBAPD0D0.book Page 23 Thursday, December 24, 2020 11:07 AM
Page 105 of 116
Verzorgin g en stallin g van de motorfiets
8-2
8
stoffen zoals oplosmi ddelen, benzi-
ne, roestverwij deraars, remvloei-
stof, antivries etc.
Voor het wassen 1. Plaats de machine buiten direct zon- licht en laat deze afkoelen. Dit helpt
watervlekken te voorkomen.
2. Zorg dat alle doppen, kappen, elektri- sche koppelingen en stekkers stevig
zijn gemonteerd.
3. Dek de uitlaatdemper af met een plas- tic zak en een stevig elastiek.
4. Zet hardnekkige vlekken van bijvoor-
beeld insecten of vogelpoep enkele
minuten in de week met een natte
doek.
5. Verwijder vuil en olievlekken met een hoogwaardig ontvettingsmiddel en
een kunststof borstel of spons. LET
OP: Ge bruik geen ontvettin gsmi d-
d el op g ed eelten die gesmeer d
moeten wor den, zoals af dichtin gen,
pakkin gen en wielassen. Vol g d e in-
structies bij het pro duct.
[DCA26290]
Wassen
1. Spoel eventueel ontvettingsmiddel af en spuit de machine na met een tuin-
slang. Gebruik niet meer waterdruk
dan nodig is. Spuit water niet recht- streeks in de uitlaatdemper, het in-
strumentenpaneel, de luchtinlaat of
andere binnengedeelten zoals op-
bergcompartimenten onder het zadel.
2. Was de machine met een hoogwaar-
dig autowasmiddel gemengd met
koud water en een zachte, schone
doek of spons. Gebruik een oude tan-
denborstel of kunststof borstel om op
moeilijk bereikbare plaatsen te ko-
men. LET OP: Ge bruik kou d water
als het voertui g is bloot gestel d aan
zout. Warm water ver groot de bij-
ten de ei genschappen van zout.
[DCA26301]
3. Bij machines met een kuipruit: Reinig
de kuipruit met een zachte doek of
spons die is bevochtigd met water en
een pH-neutraal reinigingsmiddel. Ge-
bruik indien nodig een hoogwaardig
kuipruitreinigingsmiddel of polish voor
motorfietsen. LET OP: Gebruik nooit
a g ressieve chemicaliën om de
kuipruit te reinig en. Daarnaast kun-
nen bepaal de reini gin gsmi ddelen
voor kunststof krassen achterlaten
op de kuipruit, dus test een reini-
g in gsmi ddel altij d eerst voor dat u
het toepast.
[DCA26310]
4. Spoel vervolgens grondig na met wa-
ter. Zorg dat u alle restanten van het
reinigingsmiddel verwijdert omdat
deze schadelijk kunnen zijn voor
kunststof onderdelen.
Na het wassen 1. Droog de machine met een zeem of vochtabsorberende doek, bij voorkeur
een microvezeldoekje.
2. Voor modellen met een aandrijfket- ting: Aandrijfketting drogen en vervol-
gens smeren om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te laten glanzen. Vaak kunt u
thermische verkleuringen op roestvrij-
stalen uitlaatsystemen verwijderen
door deze op te poetsen.
4. Breng een corrosiewerende spray aan
op alle metalen onderdelen, inclusief
verchroomde en vernikkelde opper-
vlakken. WAARSCHUWING! Bren g
g een siliconen- of oliespray aan op
za dels, han dgrepen, ru bber voet-
steunen of ban dprofielen. An ders
wor den deze on der delen gla d,
waar door u de controle over de ma-
chine kunt verliezen. Reini g d e op-
UBAPD0D0.book Page 2 Thursday, December 24, 2020 11:07 AM
