air filter YAMAHA TRACER 900 GT 2021 Instructieboekje (in Dutch)

Inhoudsopg aveVeilighei dsinformatie ....................... 1-1
Beschrijvin g...................................... 2-1
Aanzicht linkerzijde ......................... 2-1
Aanzicht rechterzijde ...................... 2-2
Bedieningen en instrumenten......... 2-3
Speciale kenmerken ....................... 3-1
Cruise control ................................. 3-1
“D-MODE” ...................................... 3-3
“SUS-MODE” ................................. 3-4
“TCS-MODE”.................................. 3-4
QSS ................................................ 3-6
BC................................................... 3-6
Functies van instrumenten en
b ed ienin gselementen ...................... 4-1
Startblokkeersysteem..................... 4-1
Contactslot/stuurslot ...................... 4-2
Stuurschakelaars ............................ 4-3
Controlelampjes en waarschuwingslampjes ............... 4-6
Weergaven ..................................... 4-9
Instellingen MENU ........................ 4-17
Koppelingshendel......................... 4-21
Schakelpedaal .............................. 4-22
Remhendel ................................... 4-22
Rempedaal ................................... 4-23
Remregelsysteem (BC) ................. 4-23
Tankdop ....................................... 4-24
Brandstof ...................................... 4-25 Overloopslang brandstoftank ....... 4-26
Uitlaatkatalysator .......................... 4-27
Zadels ........................................... 4-27
De hoogte van het
bestuurderszadel afstellen......... 4-29
Positie bestuurdersvoetsteunen ... 4-31
Opbergcompartiment.................... 4-31
Kuipruit ......................................... 4-32
Stand van het stuur ...................... 4-32
Vering voor en achter afstellen ..... 4-32
Bagagebandhouders .................... 4-34
Gelijkstroom aansluitcontact voor accessoires ....................... 4-34
Gelijkstroom kabelstekker voor
accessoires................................ 4-35
Zijstandaard .................................. 4-35
Startspersysteem .......................... 4-36
Voor uw veili ghei d – controles
voor het rij den ................................... 5-1
Ge bruik en belan grijke
rij-informatie ..................................... 6-1
Inrijperiode ...................................... 6-1
De motor starten ............................. 6-2
Schakelen ....................................... 6-3
Tips voor een zuinig brandstofverbruik ........................ 6-4
Parkeren .......................................... 6-5 Perio
diek on derhou d en
afstellin g............................................ 7-1
Gereedschapsset ........................... 7-2
Periodieke onderhoudsschema’s ... 7-3
Periodiek onderhoudsschema voor het
uitstootcontrolesysteem.............. 7-3
Algemeen smeer- en
onderhoudsschema .................... 7-5
Controleren van de bougies ........... 7-9
Filterbus ........................................ 7-10
Motorolie....................................... 7-10
Waarom Yamalube ....................... 7-13
Koelvloeistof ................................. 7-13
Luchtfilterelement ......................... 7-14
Stationair toerental controleren .... 7-15
Klepspeling ................................... 7-15
Banden ......................................... 7-15
Gietwielen ..................................... 7-18
Vrije slag van de koppelingshendel afstellen........ 7-18
Vrije slag van remhendel controleren ................................ 7-19
Remlichtschakelaars .................... 7-19
Controleren van voor- en achterremblokken ..................... 7-20
Controleren van remvloeistofniveau .................... 7-20
De re
mvl

oeistof verversen ............ 7-22
Spanning aandrijfketting............... 7-22
UBAPD0D0.book Page 1 Thursday, December 24, 2020 11:07 AM

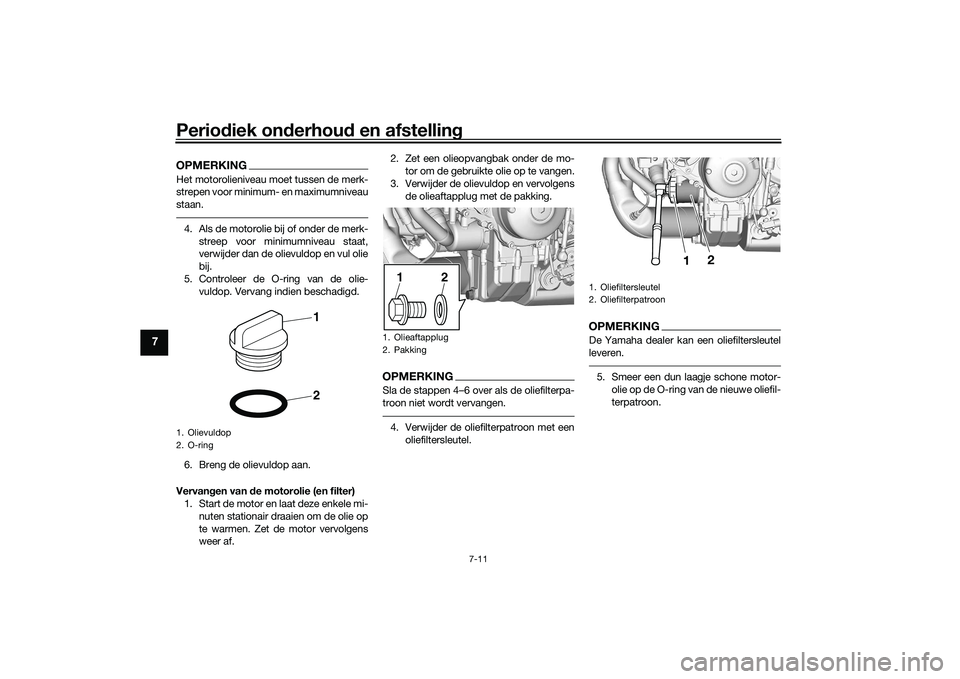

Periodiek on derhou d en afstelling
7-11
7
OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.4. Als de motorolie bij of onder de merk-
streep voor minimumniveau staat,
verwijder dan de olievuldop en vul olie
bij.
5. Controleer de O-ring van de olie- vuldop. Vervang indien beschadigd.
6. Breng de olievuldop aan.
Vervan gen van de motorolie (en filter)
1. Start de motor en laat deze enkele mi-
nuten stationair draaien om de olie op
te warmen. Zet de motor vervolgens
weer af. 2. Zet een olieopvangbak onder de mo-
tor om de gebruikte olie op te vangen.
3. Verwijder de olievuldop en vervolgens de olieaftapplug met de pakking.
OPMERKINGSla de stappen 4…6 over als de oliefilterpa-
troon niet wordt vervangen.4. Verwijder de oliefilterpatroon met eenoliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.5. Smeer een dun laagje schone motor-olie op de O-ring van de nieuwe oliefil-
terpatroon.
1. Olievuldop
2. O-ring
21
1. Olieaftapplug
2. Pakking
1
2
1. Oliefiltersleutel
2. Oliefilterpatroon
1
2
UBAPD0D0.book Page 11 Thursday, December 24, 2020 11:07 AM

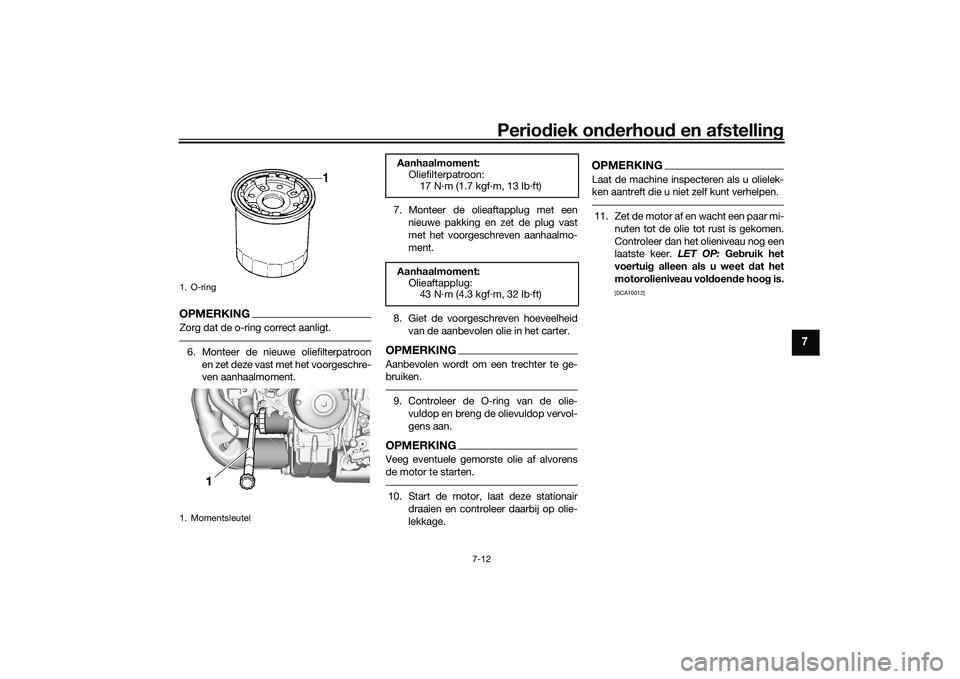

Periodiek on derhoud en afstelling
7-12
7
OPMERKINGZorg dat de o-ring correct aanligt.6. Monteer de nieuwe oliefilterpatroon
en zet deze vast met het voorgeschre-
ven aanhaalmoment. 7. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
8. Giet de voorgeschreven hoeveelheid van de aanbevolen olie in het carter.
OPMERKINGAanbevolen wordt om een trechter te ge-
bruiken.9. Controleer de O-ring van de olie-vuldop en breng de olievuldop vervol-
gens aan.OPMERKINGVeeg eventuele gemorste olie af alvorens
de motor te starten.10. Start de motor, laat deze stationair draaien en controleer daarbij op olie-
lekkage.
OPMERKINGLaat de machine inspecteren als u olielek-
ken aantreft die u niet zelf kunt verhelpen.11. Zet de motor af en wacht een paar mi-nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau nog een
laatste keer. LET OP: Gebruik het
voertui g alleen als u weet dat het
motorolieniveau vold oende hoo g is.
[DCA10012]
1. O-ring
1. Momentsleutel
1
Aanhaalmoment:
Oliefilterpatroon:
17 N·m (1.7 kgf·m, 13 lb·ft)
Aanhaalmoment: Olieaftapplug:43 N·m (4.3 kgf·m, 32 lb·ft)
UBAPD0D0.book Page 12 Thursday, December 24, 2020 11:07 AM
