ECU YAMAHA TRACER 900 GT 2021 Manual de utilização (in Portuguese)

Características especiais
3-6
3
O sistema de controlo de tração só
pode ser desativado ao definir o
“TCS-MODE” para “OFF” com os in-
terruptores MODE. Consulte a página
4-4 para obter mais informações so-
bre o “TCS-MODE”.
 Quando o “TCS-MODE” estiver defi-
nido para “OFF”, os sistemas TCS,
SCS e LIF são todos desativados em
conjunto.
AVISO
PWA15433
O sistema de controlo de tração não
substitui uma con dução a dequa da às
con dições. O sistema d e controlo de tra-
ção não consegue impe dir a per da de
tração devi do a excesso de veloci dad e
na entra da de curvas, a aceleração ex-
cessiva em ângulos de gran de inclina-
ção ou d urante travagens e não impe de
a per da de ad erência da ro da dianteira.
Tal como com qualquer veículo, tenha
cui dad o em superfícies que possam ser
escorregad ias e evite superfícies muito
escorregad ias.Quando o veículo está ligado, o sistema de
controlo de tração é ativado automatica-
mente. O sistema de controlo de tração só pode ser ligado ou desligado manualmente
quando a chave está na posição “ON” e o
motociclo parado.
NOTA
ajudar a libertar a roda traseira se o moto-
ciclo ficar preso na lama, areia ou noutra
superfície mole.PRECAUÇÃO
PCA16801
Utilize apenas os pneus especificad
os.
(Consulte a página 7-16.) A utilização de
pneus com outras d imensões impedirá
que o sistema de controlo d e tração
controle a rotação do pneu com preci-
são.SCS
O sistema de controlo da patinagem regula
o débito de potência do motor quando é
detetada uma patinagem lateral na roda
traseira. O débito de potência é ajustado
com base nos dados provenientes da IMU
(Unidade de Medida Inercial). Este sistema
de apoio ao TCS contribui para uma con-
dução mais suave. LIF
O sistema de controlo de elevação reduz a
velocidade a que a roda dianteira se eleva
no decurso de uma aceleração extrema,
como sucede nos arranques ou saídas em
curva. Quando é detetada uma elevação
da roda dianteira, a potência do motor é re-
gulada de modo a diminuir essa elevação
mantendo uma boa aceleração.
UBAPP0P0.book Page 6 Thursday, December 24, 2020 1:49 PM

Funções dos controlos e instrumentos
4-1
4
PAU1097B
Sistema imobilizad orEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chaves
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo
 duas chaves normais
 um transmissor-recetor (em cada
chave)
 uma unidade imobilizadora (no veícu-
lo)
 uma ECU (no veículo)
 um indicador luminoso do sistema
(página 4-8) Sobre as chaves
A chave de reconfiguração do código é uti-
lizada para registar códigos em cada uma
das chaves de série. Guarde a chave de re-
configuração do código num local seguro.
Use uma chave normal para as operações
diárias.
Quando for necessária uma substituição
ou reconfiguração de chaves, leve o veícu-
lo, a chave de reconfiguração do código e
quaisquer chaves normais que ainda exis-
tam a um concessionário Yamaha, para se-
rem reconfiguradas.
NOTA
Mantenha as chaves normais e as
chaves de outros sistemas imobiliza-
dores afastadas da chave de reconfi-
guração do código.
 Mantenha as chaves de outro sistema
imobilizador afastadas do interruptor
principal, uma vez que podem causar
interferência no sinal.PRECAUÇÃO
PCA11823
NÃO PERCA A CHAVE DE RECONFIGU-
RAÇÃO DO CÓDIGO! SE A PERDER
CONTACTE O CONCESSIONÁRIO IME-
DIATAMENTE! Se per der a chave de re-
configuração do cód igo, as chaves
pa drão existentes continuam a po der ser utiliza
das para ligar o veículo. No en-
tanto, não é possível configurar uma
nova chave pad rão. Se todas as chaves
tiverem si do per did as ou danificad as,
será necessário substituir to do o siste-
ma imobiliza dor. Por isso, as chaves d e-
vem ser trata das com cui dad o.
 Não mergulhar em água.
 Não expor a temperaturas eleva-
das.
 Não colocar próximo de ímanes.
 Não colocar junto d e objetos que
emitam sinais elétricos.
 Não tratar d e forma descuidad a.
 Não esmagar ou alterar.
 Não desmontar.
 Não coloque duas chaves d e um
sistema imobilizad or no mesmo
porta-chaves.
1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)UBAPP0P0.book Page 1 Thursday, December 24, 2020 1:49 PM

Funções dos controlos e instrumentos
4-5
4
NOTA Quando em “D-MODE 1”, premir o in-
terruptor MODE up fará com que pas-
se para o “D-MODE 4”. Quando em
“D-MODE 4”, premir o interruptor
MODE down não fará com que passe
para o “D-MODE 1”.
 O “TCS-MODE” só pode ser desativa-
do a partir do visor principal. Selecio-
ne o “TCS-MODE” com o interruptor
“MODE” e, em seguida, prima conti-
nuamente o interruptor MODE up até
ser apresentado “OFF”.
 Para voltar a ativar o sistema de con-
trolo de tração, utilize o interruptor
MODE down.
 Quando o “TCS-MODE” estiver defi-
nido para “OFF”, os sistemas TCS,
SCS e LIF são todos desativados em
conjunto.
 Consulte a página 4-13 para obter
mais informações sobre o visor MO-
DE.
 Consulte a página 3-4 para obter mais
informações sobre o “D-MODE”.
 Consulte a página 3-4 para obter mais
informações sobre o “SUS-MODE”.
 Consulte a página 3-5 para obter mais
informações sobre o “TCS-MODE”.
PAU92670
Interruptor d e roda“ ”
Quando o botão rotativo é utilizado, é apre-
sentado um cursor à volta do item anterior-
mente selecionado no visor principal ou no
visor secundário.
O botão rotativo controla:  Visores de informações do veículo
 MENU de configurações
 Função do aquecedor de punho (se
equipado)
 Função do aquecedor de assento (se
equipado)
Acione o botão rotativo da seguinte forma:
Ro dar para cima - rode o botão para cima
para deslocar para cima ou aumentar o va-
lor de um ponto de afinação.
Ro dar para baixo - rode o botão para bai-
xo para deslocar para baixo ou diminuir o
valor de um ponto de afinação.
Premir para dentro - prima o botão rotati-
vo, em direção ao guiador, para selecionar
os itens indicados pelo cursor e confirme
as alterações às configurações. Mantenha
o botão premido para repor os itens sele-
cionados.NOTA Se o botão rotativo não for utilizado
durante um determinado período de
tempo, o cursor desaparece. 
Para mais informações sobre o visor
principal e o visor secundário e as
suas funções, consulte a página 4-9.
 Para mais informações sobre o ecrã
do MENU e sobre como alterar as
configurações, consulte a página
4-17.
UBAPP0P0.book Page 5 Thursday, December 24, 2020 1:49 PM

Funções dos controlos e instrumentos
4-16
4
Para sair do modo de tempo de voltas, de-
sative-o no MENU de configurações. (Con-
sulte a página 4-17.)NOTAO motor tem de estar em funciona-
mento para se poder iniciar o conta-
dor de tempos de voltas.
 O farol dianteiro pisca quando o inter-
ruptor de farol alto/baixo/ultrapassa-
gem é premido.
 Sempre que o contador de tempo de
volta for colocado em pausa, poderá
ser retomado com o interruptor de fa-
rol alto/baixo/ultrapassagem.Ícone de controlo d e travagem “BC”
Este ícone é substituído pelos indicadores
de advertência do sistema auxiliar e da
temperatura do líquido refrigerante quando
estes são ativados.
Para obter mais informações sobre o siste-
ma BC, consulte “BC” na página 3-7.
A dvertência de mo do d e erro “Err”
Se ocorrer um erro interno (p. ex., a comu-
nicação com um controlador do sistema ter
sido cortada), a advertência de modo de
erro é apresentada da seguinte forma.
Os indicadores luminosos “Err” e “ ” indi-
cam um erro na ECU. O “Err” e a advertência de problema na
SCU “ ” indicam um erro na SCU.
“Err” apenas indica um erro na ECU do
ABS.
NOTAConsoante a natureza do erro, o visor pode
não funcionar adequadamente e pode ser
impossível alterar as configurações do
TCS. Além disso, o ABS pode não funcio-
nar corretamente. Tenha cuidado especial
ao travar e solicite a um concessionário
Yamaha que verifique o veículo imediata-
mente.A
dvertência de problema na SCU “ ”
O ícone aparece se for detetado um pro-
blema na suspensão dianteira ou traseira.
A dvertência do sistema auxiliar “ ”
Este ícone aparece se for detetado um pro-
blema num sistema não relacionado com o
motor.
A dvertência da temperatura d o
refrigerante “ ”
Este ícone aparece se a temperatura do lí-
quido refrigerante alcançar 116 °C (241 °F)
ou mais. Pare o veículo e desligue o motor.
Deixe o motor arrefecer.
PRECAUÇÃO
PCA10022
Interrompa o funcionamento d o motor
se este estiver a sobreaquecer.A dvertência de pressão do óleo “ ”
Este ícone aparece se a pressão do óleo do
motor estiver baixa. Quando o veículo é li-
gado pela primeira vez, a pressão do óleo
do motor tem de aumentar, para que este
ícone se acenda e se mantenha aceso até
o motor ter sido ligado.NOTASe for detetada uma avaria, o ícone avisa-
dor da pressão do óleo pisca repetidamen-
te.PRECAUÇÃO
PCA26410
Interrompa o funcionamento d o motor
se a pressão do óleo estiver baixa.
UBAPP0P0.book Page 16 Thursday, December 24, 2020 1:49 PM

Funções dos controlos e instrumentos
4-21
4
Quando o módulo do relógio é seleciona-
do, as horas são realçadas.
Acerte a hora rodando o botão rotativo. Pri-
ma o interruptor para confirmar e realçar os
minutos.
Depois de confirmar os minutos, voltará
para o ecrã do MENU superior.
“SUS. Sensor Calibration”
Após quaisquer serviços efetuados na sus-
pensão traseira, é necessário efetuar uma
calibração do sensor utilizando este módu-
lo.
Selecione “Execute” (Executar) e dentro de
aprox. 10 segundos o resultado da calibra-
ção (sucesso/falha) será mostrado.
NOTAQuando efetuar a calibração do sensor, co-
loque o motociclo no descanso central e
não coloque pesos sobre o motociclo.“All Reset”
Este módulo repõe as predefinições ou
predefinições de fábrica de todos os itens
configuráveis (exceto o conta-quilómetros,
o relógio e a Calibração do Sensor SUS.).
Selecione YES para reiniciar todas as op-
ções. Após selecionar YES, todos os itens
serão reiniciados e o ecrã voltará automati-
camente ao ecrã do MENU superior.
PAU12823
Alavanca da embraiagem Para desengatar o sistema de transmissão
do motor, como ao mudar de velocidade,
puxe a alavanca da embraiagem na direção
do guiador. Liberte a alavanca para engatar
a embraiagem e transmitir potência para a
roda traseira.NOTAA alavanca deverá ser premida rapidamen-
te e libertada lentamente, para mudanças
de velocidade suaves. (Consulte a página
6-3.)
Result : . . . . .
Execute
km/h
S U S. S ensor Calib ration
NOYES
km/h
All Reset
1. Alavanca da embraiagem
1 1 1
UBAPP0P0.book Page 21 Thursday, December 24, 2020 1:49 PM

Funções dos controlos e instrumentos
4-23
4
PAU12944

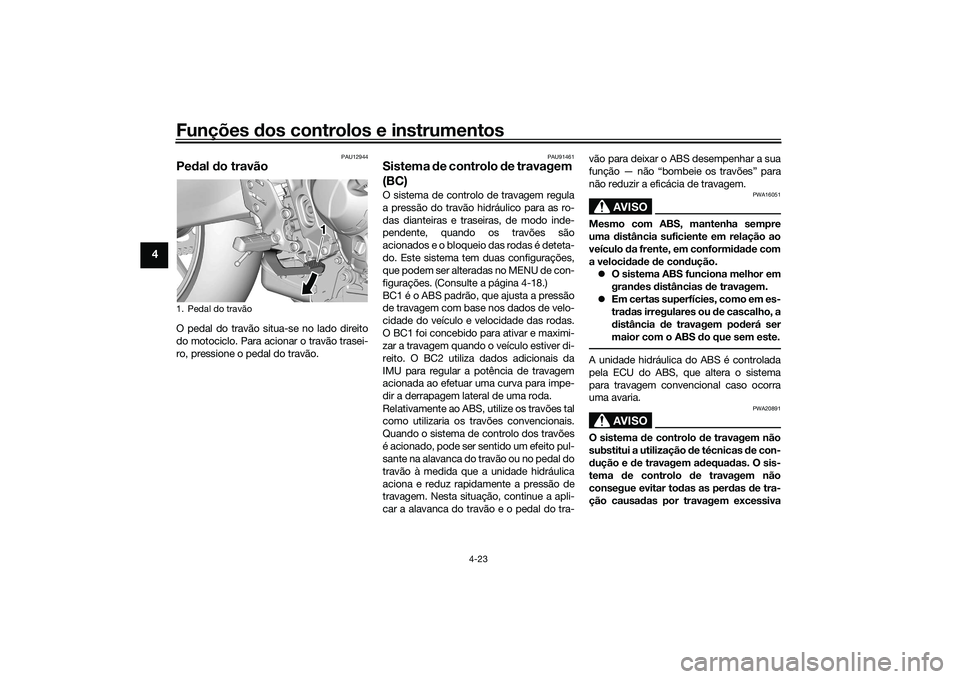

Pe dal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU91461
Sistema de controlo d e travagem
(BC)O sistema de controlo de travagem regula
a pressão do travão hidráulico para as ro-
das dianteiras e traseiras, de modo inde-
pendente, quando os travões são
acionados e o bloqueio das rodas é deteta-
do. Este sistema tem duas configurações,
que podem ser alteradas no MENU de con-
figurações. (Consulte a página 4-18.)
BC1 é o ABS padrão, que ajusta a pressão
de travagem com base nos dados de velo-
cidade do veículo e velocidade das rodas.
O BC1 foi concebido para ativar e maximi-
zar a travagem quando o veículo estiver di-
reito. O BC2 utiliza dados adicionais da
IMU para regular a potência de travagem
acionada ao efetuar uma curva para impe-
dir a derrapagem lateral de uma roda.
Relativamente ao ABS, utilize os travões tal
como utilizaria os travões convencionais.
Quando o sistema de controlo dos travões
é acionado, pode ser sentido um efeito pul-
sante na alavanca do travão ou no pedal do
travão à medida que a unidade hidráulica
aciona e reduz rapidamente a pressão de
travagem. Nesta situação, continue a apli-
car a alavanca do travão e o pedal do tra- vão para deixar o ABS desempenhar a sua
função — não “bombeie os travões” para
não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma
distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou d e cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.A unidade hidráulica do ABS é controlada
pela ECU do ABS, que altera o sistema
para travagem convencional caso ocorra
uma avaria.
AVISO
PWA20891
O sistema d e controlo de travagem não
substitui a utilização de técnicas d e con-
d ução e d e travagem a dequa das. O sis-
tema de controlo d e travagem não
consegue evitar to das as per das de tra-
ção causa das por travagem excessiva
1. Pedal do travão
1 1 1
UBAPP0P0.book Page 23 Thursday, December 24, 2020 1:49 PM

Utilização e questões importantes relativas à condução
6-4
6
4. Após o arranque, feche o acelerador
e, simultaneamente, aperte rapida-
mente a alavanca da embraiagem.
5. Engrene a transmissão em segunda velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li- berte gradualmente a alavanca da
embraiagem.
7. Execute o mesmo procedimento para engrenar a transmissão na mudança
superior seguinte.
PAU85380
Para desacelerar
1. Liberte o acelerador e aplique os tra-
vões dianteiro e traseiro suavemente
para abrandar o motociclo.
2. À medida que o veículo desacelera,
engrene uma mudança inferior.
3. Quando o motor está prestes a parar ou se funcionar irregularmente, aperte
a alavanca da embraiagem, use os
travões para abrandar o motociclo e
continue a mudar para uma velocida-
de inferior, conforme necessário.
4. Assim que o motociclo estiver parado, a transmissão pode ser engrenada em
ponto morto. O indicador luminoso de
ponto morto deve acender-se e, de-
pois, a alavanca da embraiagem pode
ser libertada.
AVISO
PWA17380
A travagem incorreta po de causar
per da de controlo ou de tração.
Deve utilizar sempre ambos os tra-
vões e aplicá-los suavemente.
 Assegure-se de que o motociclo e o
motor abran daram suficientemente
antes de engrenar uma veloci dad e
inferior. A engrenagem de uma ve-
loci dad e inferior quand o a veloci-
d ad e do veículo ou do motor for
excessiva po de causar a per da de
tração da ro da traseira ou uma ro-
tação excessiva d o motor. Isto
pod e causar per da de controlo, um
aci dente e ferimentos. Também
pod e causar danos no motor ou no
sistema de transmissão.
PAU16811
Sugestões para a re dução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
 Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.
 Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
 Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
UBAPP0P0.book Page 4 Thursday, December 24, 2020 1:49 PM

Manutenção periódica e ajustes
7-17
7
do con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa de substituição de to das as
peças relaciona das com as ro das e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição d e um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Pressão de ar d os pneus a frio:
1 pessoa: Dianteiro:
250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
2 pessoas: Dianteiro: 250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima:
Veí cu lo:193 kg (425 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-
rios.
1. Flanco do pneu
2. Profundidade do piso do pneu
Profun did ad e mínima d o piso do
pneu ( dianteiro e traseiro):
1.6 mm (0.06 in)
UBAPP0P0.book Page 17 Thursday, December 24, 2020 1:49 PM

Manutenção periódica e ajustes
7-32
7
Se um fusível estiver queimado, substitua-
o do modo seguinte.NOTA Existe um fusível de substituição na
parte posterior da cobertura da caixa
de fusíveis.
 Utilize um puxador de fusíveis para re-
mover o fusível.
1. Desligue o interruptor principal e o cir-
cuito elétrico em questão.
2. Remova a cobertura da caixa de fusí- veis premindo os dois pontos indica-
dos na cobertura e puxando-a para
cima.
3. Remova o fusível queimado com o puxador de fusíveis.
1. Fusível da luz do travão
2. Fusível para terminal 2
3. Fusível da ignição 2
4. Fusível do sistema de sinalização
5. Fusível da ignição
6. Fusível do farol dianteiro
7. Fusível da ECU do ABS
8. Fusível do sistema de injeção
9. Fusível da válvula eletrónica do acelerador
10.Fusível de reserva 2
11.Fusível principal
1 12
3
4
5
6
7
8
1
2
3
4
5
6
7
8
9
11 11 9
10 10 10
11
1. Fusível do motor do ABS
2. Fusível de solenóide ABS
3. Fusível do motor da ventoinha do radiador
4. Fusível acessório 2
5. Fusível para terminal 1
6. Fusível de reserva
7. Fusível da SCU
8. Fusível do aquecedor
9. Fusível do controlo de cruzeiro
10.Puxador de fusíveis
11.Fusível de substituição
1 1
2
3
1
2
3
4 4
5 5
6 6
7 7
8 8
9 9
10 10 10
11 11 11
11 11 11
1. Puxador de fusíveis
1 1 1
UBAPP0P0.book Page 32 Thursday, December 24, 2020 1:49 PM

Manutenção periódica e ajustes
7-33
7
4. Instale um novo fusível com a ampe-
ragem especificada. AVISO! Não uti-
lize um fusível com uma
amperagem superior à recomen da-
d a, para evitar causar grand es da-
nos no sistema elétrico e
possivelmente um incên dio.
[PWA15132]
5. Insira o puxador de fusíveis e, em se-
guida, instale a cobertura da caixa de
fusíveis.
6. Ligue o interruptor principal e o circui- to elétrico em questão para verificar
se o dispositivo funciona.
7. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.PRECAUÇÃO
PCA27210
Não con duza enquanto a cobertura da
caixa de fusíveis não estiver colocad a.
Fusíveis especificados:
Fusível principal:
50.0 A
Fusível acessório 2: 2.0 A
Fusível para terminal 1: 2.0 A
Fusível para terminal 2:
2.0 A
Fusível do aquecedor: 7.5 A
Fusível do farol dianteiro: 7.5 A
Fusível luz freio:
2.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição: 10.0 A
Fusível da ignição 2:
7.5 A
Fusível do motor da ventoinha do
radiador:
15.0 A
Fusível motor ABS: 30.0 A
Fusível da ABS ECU: 7.5 A
Fusível da SCU:
7.5 A
Fusível do sistema de injecção: 7.5 A
Fusível de solenóide ABS: 15.0 A
Fusível do sistema de controlo de
cruzeiro: 2.0 A
Fusível de reserva: 7.5 A
Fusível de reserva 2:
15.0 A
Fusível da válvula eléctrica do ace-
lerador:
7.5 A
UBAPP0P0.book Page 33 Thursday, December 24, 2020 1:49 PM
