Page 81 of 88
Caractéristiques
8-1
8
Dimensions:Longueur hors tout:1905 mm (75.0 in)
Largeur hors tout:
735 mm (28.9 in)
Hauteur hors tout: 1215 mm (47.8 in)
Hauteur de la selle: 780 mm (30.7 in)
Empattement:
1310 mm (51.6 in)
Garde au sol: 120 mm (4.72 in)
Rayon de braquage minimum: 2300 mm (90.6 in)Poi ds:Poids à vide:
152 kg (335 lb) (MW125)
156 kg (344 lb) (MW125A)Moteur:Type de moteur:Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres: Monocylindre
Cylindrée:
124 cm3
Alésage × course:
52.4 × 57.9 mm (2.06 × 2.28 in)
Taux de compression: 10.9 : 1
Système de démarrage:
Démarreur électrique Système de graissage:
Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Type: SAE 10W-40, 20W-40 ou 20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO
MA et MB
Quantité d’huile moteur: Vidange périodique:0.80 L (0.85 US qt, 0.70 Imp.qt)Huile de transmission finale:Type:
YAMALUBE 10W-40 ou huile moteur SAE 10W-30 de type SE
Quantité:
0.20 L (0.21 US qt, 0.18 Imp.qt)Quantité de liqui de de refroi dissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.33 L (0.35 US qt, 0.29 Imp.qt) Radiateur (circuit compris):
0.37 L (0.39 US qt, 0.33 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:Essence ordinaire sans plomb (essence-
alcool (E10) acceptable)
Capacité du réservoir: 6.6 L (1.74 US gal, 1.45 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
2CM1 00Bougie(s):Fabricant/modèle: NGK/CR7E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:Sec, centrifuge automatiqueTransmission:Taux de réduction primaire:1.000
Taux de réduction secondaire: 9.533 (44/15 x 39/12)
Type de boîte de vitesses:
Automatique, courroie trapézoïdaleChâssis:Type de cadre:Cadre ouvert

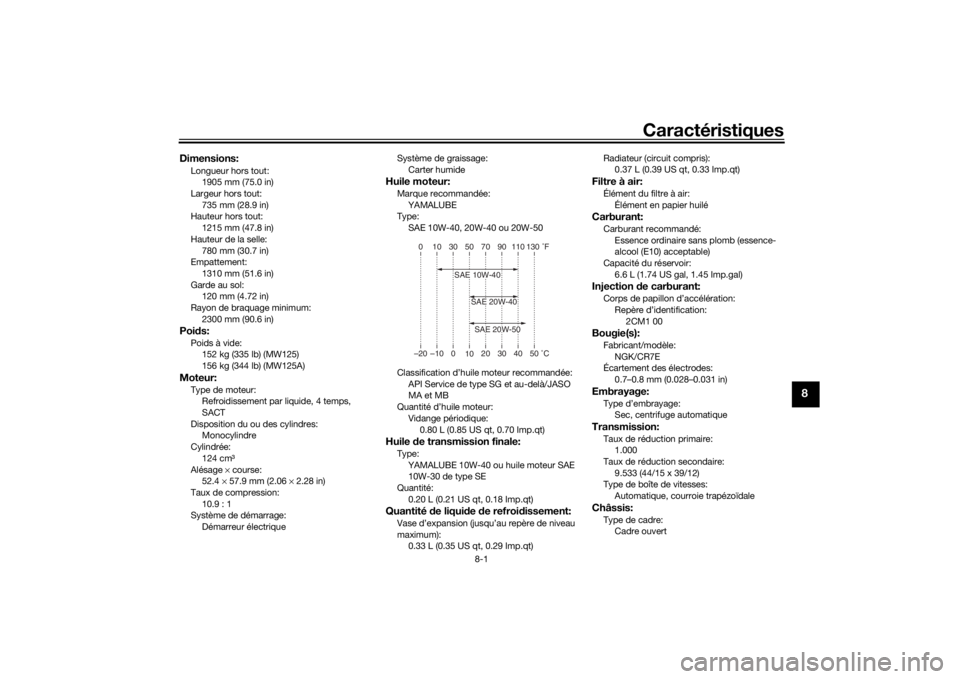

–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40
SAE 10W-40
U2CMF2F0.book Page 1 Monday, August 24, 2015 4:00 PM
Page 82 of 88
Caractéristiques
8-2
8
Angle de chasse:20.0 degrés
Chasse: 68 mm (2.7 in)
Voie:
385 mm (15.2 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille:
90/80-14M/C 43P
Fabricant/modèle: CHENG SHIN/M6231Pneu arrière:Type:
Sans chambre (Tubeless)
Taille: 110/90-12 64P
Fabricant/modèle: CHENG SHIN/M6232Charge:Charge maximale:169 kg (373 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression d e gonflage (contrôlée les
pneus froi ds):
Avant:
175 kPa (1.75 kgf/cm2, 25 psi)
Arrière:
225 kPa (2.25 kgf/cm2, 33 psi)
Roue avant:Type de roue:Roue coulée Taille de jante:
14M/C x MT2.15
Roue arrière:Type de roue:
Roue coulée
Taille de jante: 12 x MT2.15Système de freinage unifié:Commande:
Activé par le frein arrièreFrein avant:Type:Frein à disque
Commande:
À la main droite
Liquide de frein spécifié: DOT 4Frein arrière:Type:
Frein à disque
Commande: À la main gauche
Liquide de frein spécifié: DOT 4Suspension avant:Type:Fourche télescopique
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue: 90 mm (3.5 in)
Suspension arrière:Type:Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
89 mm (3.5 in)Partie électrique:Tension du système électrique:12 V
Système d’allumage:
TCI
Système de charge: Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:YTZ7V
Voltage, capacité:
12 V, 6.0 AhPhare:Type d’ampoule:Ampoule halogèneVoltage et wattage d ’ampoule ×
quantité:Phare:
12 V, 55.0 W/60.0 W × 1 (MW125)
12 V, 60.0 W/55.0 W × 1 (MW125A)
Stop/feu arrière: LED
Clignotant avant:
12 V, 10.0 W × 2
U2CMF2F0.book Page 2 Monday, August 24, 2015 4:00 PM
Page 83 of 88
Caractéristiques
8-3
8
Clignotant arrière:12 V, 10.0 W × 2
Veilleuse: LED
Éclairage des instruments:
LED
Témoin de feu de route: LED
Témoin des clignotants: LED
Témoin d’alerte de la température du liquide
de refroidissement: LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS: LED (MW125A)Fusible:Fusible principal:
20.0 A
Fusible de phare: 15.0 A (MW125)
20.0 A (MW125A)
Fusible du système de signalisation: 10.0 A
Fusible du bloc de commande ABS: 10.0 A (MW125A)
Fusible du moteur ABS:
30.0 A (MW125A)
Fusible du solénoïde d’ABS: 20.0 A (MW125A)
Fusible de sauvegarde: 10.0 A
U2CMF2F0.book Page 3 Monday, August 24, 2015 4:00 PM
Page 84 of 88
Renseignements complémentaires
9-1
9
FAU53562

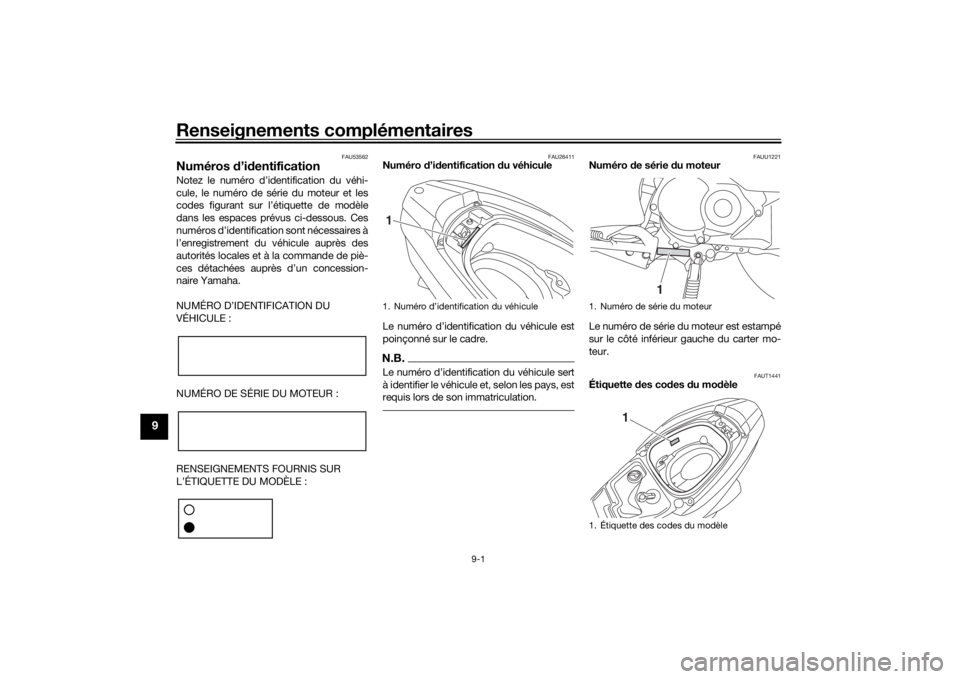

Numéros d’id entificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26411
Numéro d’id entification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.N.B.Le numéro d’identification du véhicule sert
à identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAUU1221
Numéro de série d u moteur
Le numéro de série du moteur est estampé
sur le côté inférieur gauche du carter mo-
teur.
FAUT1441
Étiquette des co des du mo dèle
1. Numéro d’identification du véhicule1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
1
U2CMF2F0.book Page 1 Monday, August 24, 2015 4:00 PM
Page 85 of 88
Renseignements complémentaires
9-2
9
L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de range-
ment. (Voir page 3-16.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
U2CMF2F0.book Page 2 Monday, August 24, 2015 4:00 PM
Page 86 of 88
10-1
10
IndexAAccélération et décélération ................... 5-3
Ampoule de clignotant .......................... 6-32
Avertisseur, contacteur ......................... 3-10BBagages, crochet de fixation ................ 3-16
Batterie ................................................. 6-27
Béquille latérale .................................... 3-17
Béquilles centrale et latérale,
contrôle et lubrification ....................... 6-25
Bloc de compteurs multifonctions .......... 3-5
Bougie, contrôle ..................................... 6-9CCâbles, contrôle et lubrification ............ 6-23
Cache, dépose et repose ....................... 6-9
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-13
Carburant, économies ............................ 5-3
Clignotants, contacteur ... ..................... 3-10
Compartiment de rangement................ 3-16
Connecteur pour accessoire CC .......... 3-19
Conseils relatifs à la sécurité routière ..... 1-5
Consignes de sécurité ............................ 1-1
Contacteur à clé/serrure antivol ............. 3-1
Contacteurs à la poignée........................ 3-9
Coupe-circuit d’allumage ..................... 3-17DDémarrage .............................................. 5-2
Démarrage du moteur............................. 5-1
Démarreur, contacteur .......................... 3-10
Dépannage, schémas de diagnostic .... 6-34
Direction, contrôle ................................ 6-26
Dispositif embarqué de diagnostic de pannes ............................................. 3-5
EÉlément de filtre à air et de filtre à air du boîtier de la courroie
trapézoïdale........................................ 6-15
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des gaz d’échappement ...................... 6-3
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle ............. 9-1FFeu arrière/stop .................................... 6-32
Fourche, contrôle ................................. 6-25
Freinage.................................................. 5-3
Frein arrière, contrôle de la garde du levier.............................................. 6-21
Frein arrière, levier ................................ 3-10
Frein avant, contrôle de la garde du levier ................................................... 6-20
Frein avant, levier ................................. 3-10
Fusibles, remplacement ....................... 6-29HHuile de transmission finale ................. 6-13
Huile moteur et crépine d’huile ............ 6-11IInverseur feu de route/feu de croisement ......................................... 3-10JJeu des soupapes ................................ 6-18LLeviers de frein, lubrification ................ 6-24
Liquide de frein, changement ............... 6-23
Liquide de frein, contrôle du niveau ..... 6-22
Liquide de refroidissement ................... 6-14 Liquide de refroidissement, témoin
de température .....................................3-4
NNuméro de série du moteur ....................9-1
Numéros d’identification .........................9-1OObturateur de serrure .............................3-3PPanne du moteur, témoin .......................3-4
Pannes, diagnostic ...............................6-32
Phare, remplacement d’une ampoule...6-30
Pièces de couleur mate ..........................7-1
Plaquettes de frein, contrôle .................6-21
Pneus ....................................................6-18
Poignée des gaz, contrôle de la garde ...............................................6-18
Poignée et câble des gaz, contrôle
et lubrification .....................................6-24
Pot catalytique ......................................3-14RRemisage ................................................7-4
Repose-pied du passager ....................3-15
Réservoir de carburant, bouchon .........3-12
Rodage du moteur ..................................5-4
Roues ....................................................6-20
Roulements de roue, contrôle...............6-26SSelle ......................................................3-15
Soin .........................................................7-1
Stationnement.........................................5-4
Système ABS (pour les modèles équipés de l’ABS) ...............................3-11
Système d’inclinaison, contrôle ............6-27
U2CMF2F0.book Page 1 Monday, August 24, 2015 4:00 PM
Page 87 of 88
Index
10-2
10
TTémoin d’alerte du système ABS
(pour les modèles équipés d’ABS) ....... 3-4
Témoin de feu de route .......................... 3-3
Témoins des clignotants ........................ 3-3
Tirant de direction, contrôle ................. 6-27
Trousse de réparation ............................ 6-2VVéhicule, numéro d’identification ........... 9-1
Veilleuses.............................................. 6-31
Voyants et témoins d’alerte .................... 3-3
U2CMF2F0.book Page 2 Monday, August 24, 2015 4:00 PM
Page 88 of 88
PRINTED IN THAILAND2015.09(F)
DIC183
Notice originale
