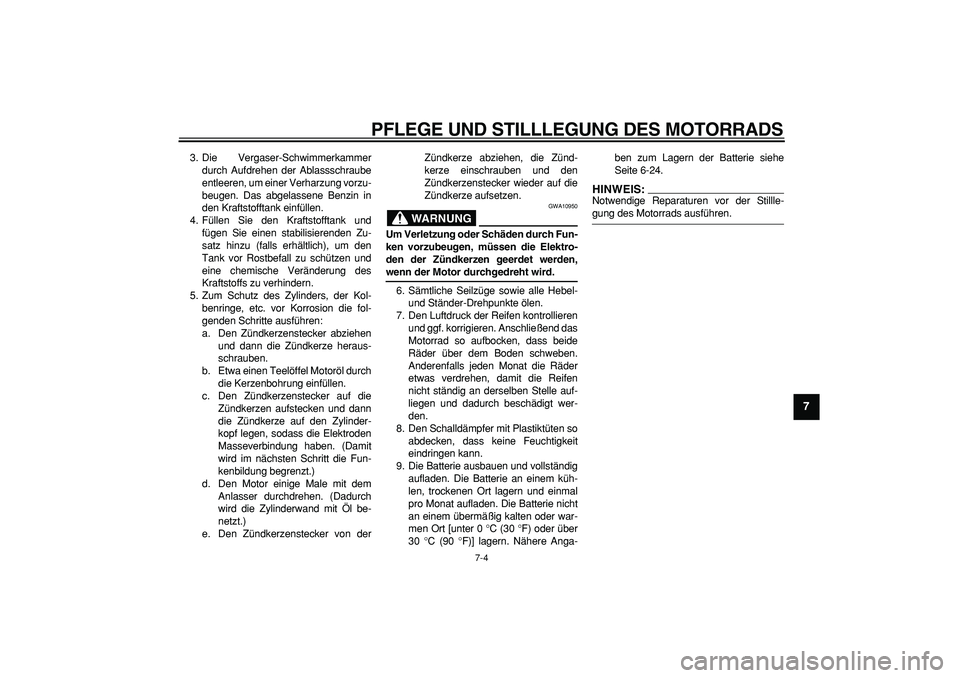

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
2
3
4
5
6
78
9

3. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablassschraube
entleeren, um einer Verharzung vorzu-
beugen. Das abgelassene Benzin in
den Kraftstofftank einfüllen.
4. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden Zu-
satz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
5. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von derZündkerze abziehen, die Zünd-
kerze einschrauben und den
Zündkerzenstecker wieder auf die
Zündkerze aufsetzen.
WARNUNG

GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden,
wenn der Motor durchgedreht wird.
6. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
8. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
9. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-ben zum Lagern der Batterie siehe
Seite 6-24.
HINWEIS:

Notwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.

8-1
1
2
3
4
5
6
7
8
9

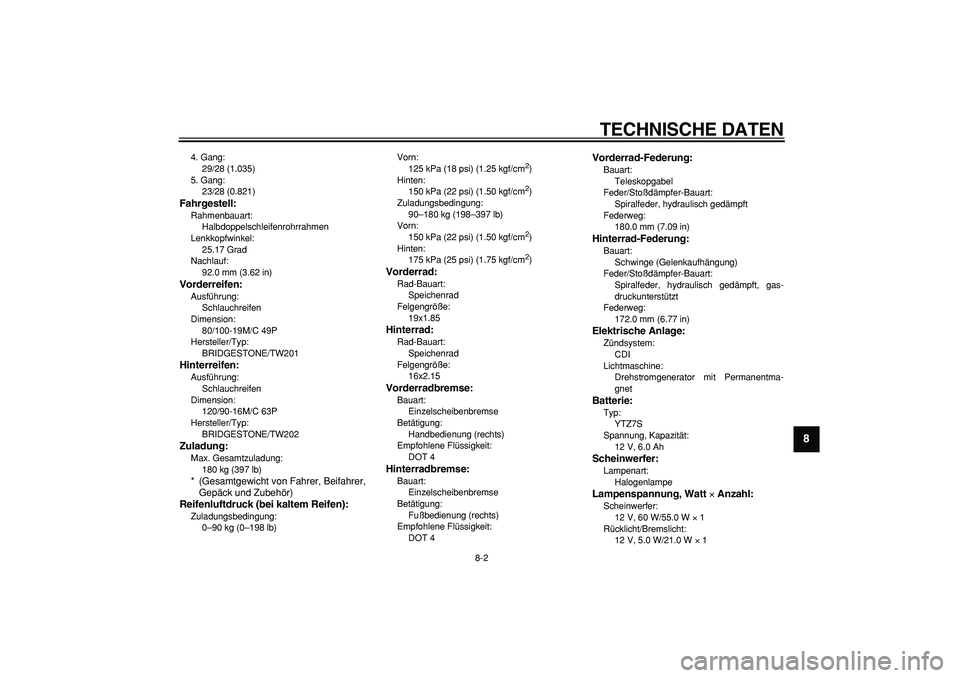

TECHNISCHE DATEN
GAU2633D
Abmessungen:
Gesamtlänge:
2010 mm (79.1 in)
Gesamtbreite:
800 mm (31.5 in)
Gesamthöhe:
1145 mm (45.1 in)
Sitzhöhe:
790 mm (31.1 in)
Radstand:
1330 mm (52.4 in)
Bodenfreiheit:
280 mm (11.02 in)
Mindest-Wendekreis:
1900 mm (74.8 in)
Gewicht:
Mit Öl und Kraftstoff:
120.0 kg (265 lb)
Motor:
Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
249.0 cm
3

(15.19 cu.in)
Bohrung
×
Hub:
74.0
×
58.0 mm (2.91
×
2.28 in)
Verdichtungsverhältnis:
9.50 :1
Startsystem:
Elektrostarter
Schmiersystem:
Naßsumpfschmierung

Motoröl:
Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.20 L (1.27 US qt) (1.06 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.30 L (1.37 US qt) (1.14 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
ölbeschichteter Papierfiltereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
6.0 L (1.59 US gal) (1.32 Imp.gal)
Davon Reserve:
1.9 L (0.50 US gal) (0.42 Imp.gal)
Vergaser:
Hersteller:
TEIKEI
Typ
×
Anzahl:
MV33 x 1
Zündkerze(n):
Hersteller/Modell:
NGK/DR7EA
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Kupplung:
Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
74/24 (3.083)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
45/15 (3.000)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/13 (2.846)
2. Gang:
29/16 (1.812)
3. Gang:
29/22 (1.318)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

4. Gang:
29/28 (1.035)
5. Gang:
23/28 (0.821)
Fahrgestell:
Rahmenbauart:
Halbdoppelschleifenrohrrahmen
Lenkkopfwinkel:
25.17 Grad
Nachlauf:
92.0 mm (3.62 in)
Vorderreifen:
Ausführung:
Schlauchreifen
Dimension:
80/100-19M/C 49P
Hersteller/Typ:
BRIDGESTONE/TW201
Hinterreifen:
Ausführung:
Schlauchreifen
Dimension:
120/90-16M/C 63P
Hersteller/Typ:
BRIDGESTONE/TW202
Zuladung:
Max. Gesamtzuladung:
180 kg (397 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)

Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)Vorn:
125 kPa (18 psi) (1.25 kgf/cm
2

)
Hinten:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Zuladungsbedingung:
90–180 kg (198–397 lb)
Vorn:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Hinten:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Speichenrad
Felgengröße:
19x1.85
Hinterrad:
Rad-Bauart:
Speichenrad
Felgengröße:
16x2.15
Vorderradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
180.0 mm (7.09 in)
Hinterrad-Federung:
Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
172.0 mm (6.77 in)
Elektrische Anlage:
Zündsystem:
CDI
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
YTZ7S
Spannung, Kapazität:
12 V, 6.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55.0 W
×
1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
1

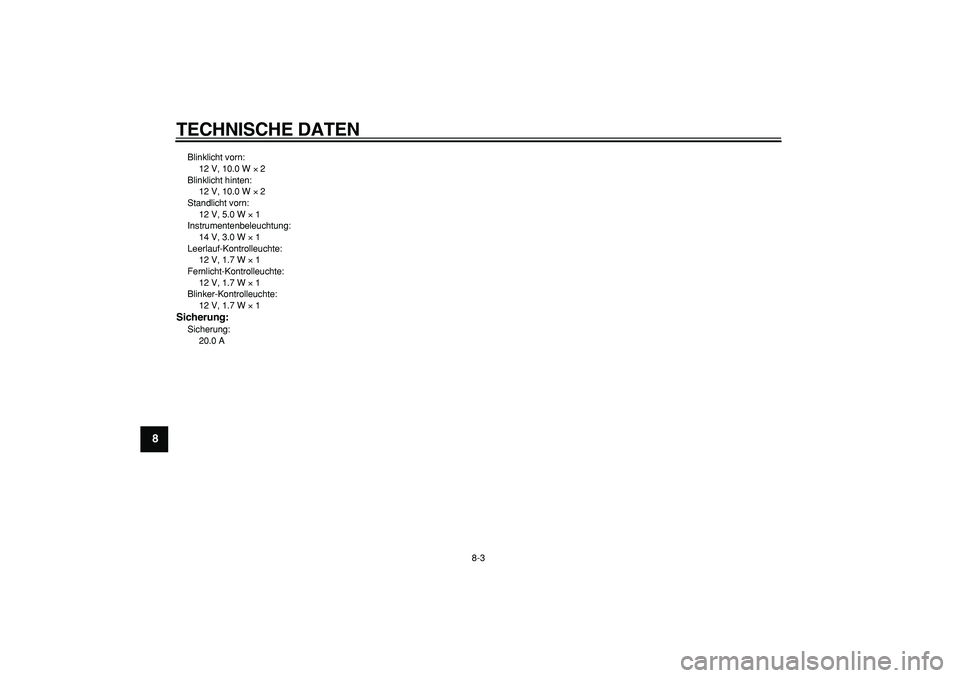

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 10.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
14 V, 3.0 W
×
1
Leerlauf-Kontrolleuchte:
12 V, 1.7 W
×
1
Fernlicht-Kontrolleuchte:
12 V, 1.7 W
×
1
Blinker-Kontrolleuchte:
12 V, 1.7 W
×
1

Sicherung:
Sicherung:
20.0 A

9-1
2
3
4
5
6
7
8
9

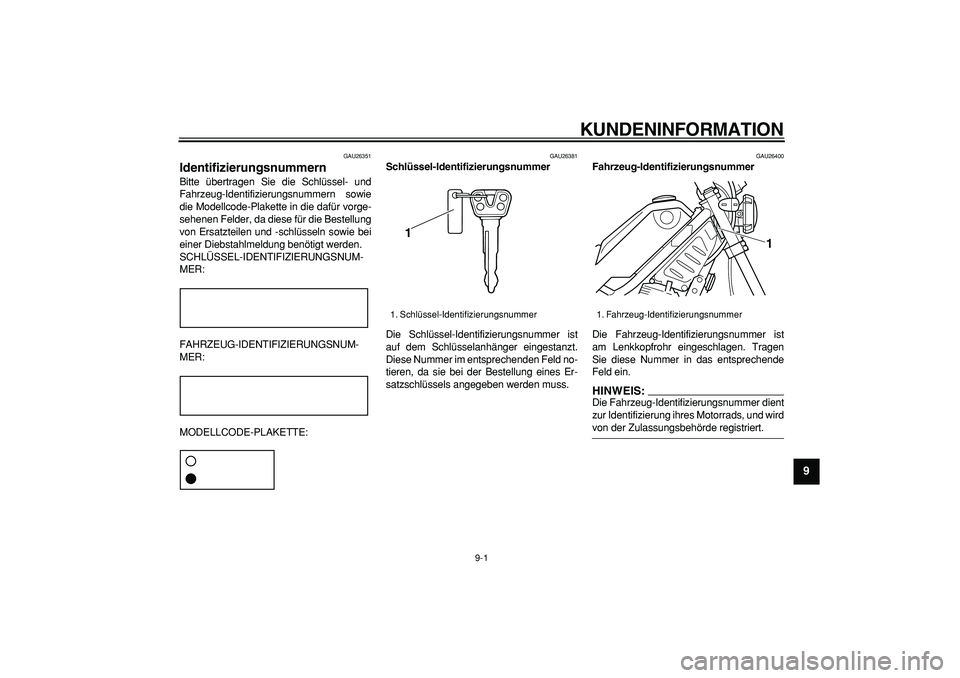

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGSNUM-
MER:
FAHRZEUG-IDENTIFIZIERUNGSNUM-
MER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1

1. Fahrzeug-Identifizierungsnummer
1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

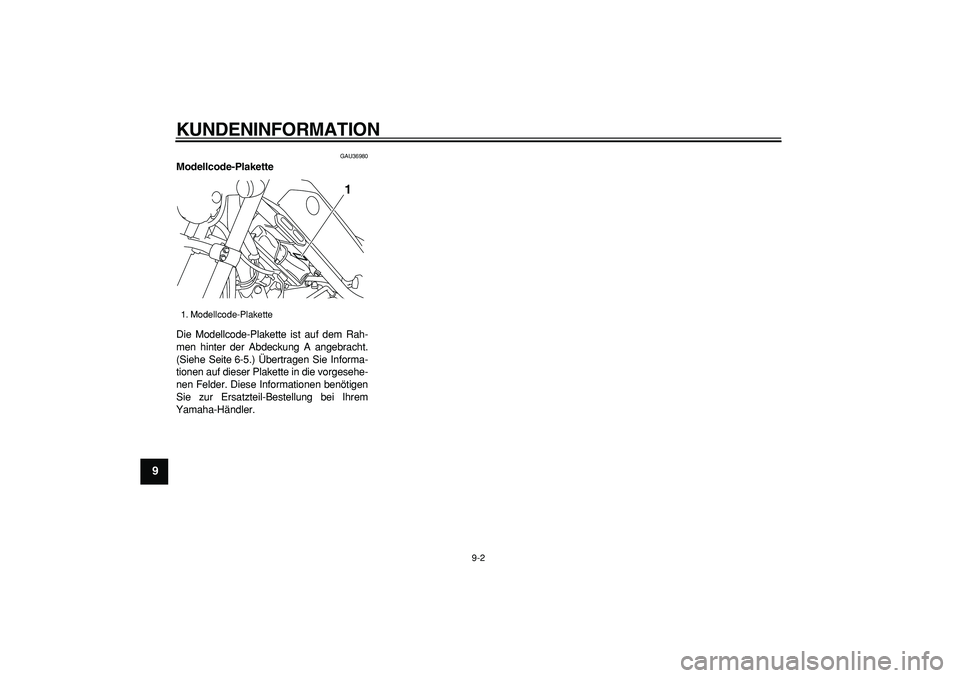

GAU36980
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men hinter der Abdeckung A angebracht.
(Siehe Seite 6-5.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
1

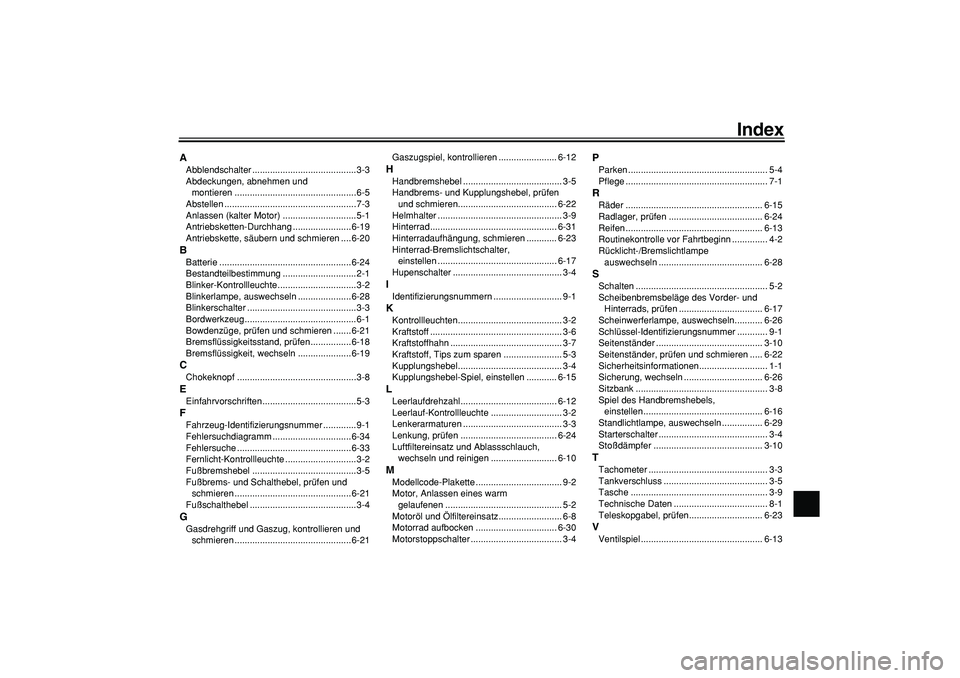

Index
A
Abblendschalter .........................................3-3
Abdeckungen, abnehmen und
montieren ................................................6-5
Abstellen ....................................................7-3
Anlassen (kalter Motor) .............................5-1
Antriebsketten-Durchhang .......................6-19
Antriebskette, säubern und schmieren ....6-20
B
Batterie ....................................................6-24
Bestandteilbestimmung .............................2-1
Blinker-Kontrollleuchte ...............................3-2
Blinkerlampe, auswechseln .....................6-28
Blinkerschalter ...........................................3-3
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-21
Bremsflüssigkeitsstand, prüfen ................6-18
Bremsflüssigkeit, wechseln .....................6-19
C
Chokeknopf ...............................................3-8
E
Einfahrvorschriften .....................................5-3
F
Fahrzeug-Identifizierungsnummer .............9-1
Fehlersuchdiagramm ...............................6-34
Fehlersuche .............................................6-33
Fernlicht-Kontrollleuchte ............................3-2
Fußbremshebel .........................................3-5
Fußbrems- und Schalthebel, prüfen und
schmieren ..............................................6-21
Fußschalthebel ..........................................3-4
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren ..............................................6-21Gaszugspiel, kontrollieren ....................... 6-12
H
Handbremshebel ....................................... 3-5
Handbrems- und Kupplungshebel, prüfen
und schmieren....................................... 6-22
Helmhalter ................................................. 3-9
Hinterrad.................................................. 6-31
Hinterradaufhängung, schmieren ............ 6-23
Hinterrad-Bremslichtschalter,
einstellen ............................................... 6-17
Hupenschalter ........................................... 3-4
I
Identifizierungsnummern ........................... 9-1
K
Kontrollleuchten......................................... 3-2
Kraftstoff .................................................... 3-6
Kraftstoffhahn ............................................ 3-7
Kraftstoff, Tips zum sparen ....................... 5-3
Kupplungshebel......................................... 3-4
Kupplungshebel-Spiel, einstellen ............ 6-15
L
Leerlaufdrehzahl...................................... 6-12
Leerlauf-Kontrollleuchte ............................ 3-2
Lenkerarmaturen ....................................... 3-3
Lenkung, prüfen ...................................... 6-24
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen .......................... 6-10
M
Modellcode-Plakette .................................. 9-2
Motor, Anlassen eines warm
gelaufenen .............................................. 5-2
Motoröl und Ölfiltereinsatz......................... 6-8
Motorrad aufbocken ................................ 6-30
Motorstoppschalter .................................... 3-4
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-15
Radlager, prüfen ..................................... 6-24
Reifen ...................................................... 6-13
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht-/Bremslichtlampe
auswechseln ......................................... 6-28
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-17
Scheinwerferlampe, auswechseln........... 6-26
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-10
Seitenständer, prüfen und schmieren ..... 6-22
Sicherheitsinformationen........................... 1-1
Sicherung, wechseln ............................... 6-26
Sitzbank .................................................... 3-8
Spiel des Handbremshebels,
einstellen ............................................... 6-16
Standlichtlampe, auswechseln ................ 6-29
Starterschalter ........................................... 3-4
Stoßdämpfer ........................................... 3-10
T
Tachometer ............................................... 3-3
Tankverschluss ......................................... 3-5
Tasche ...................................................... 3-9
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-23
V
Ventilspiel ................................................ 6-13

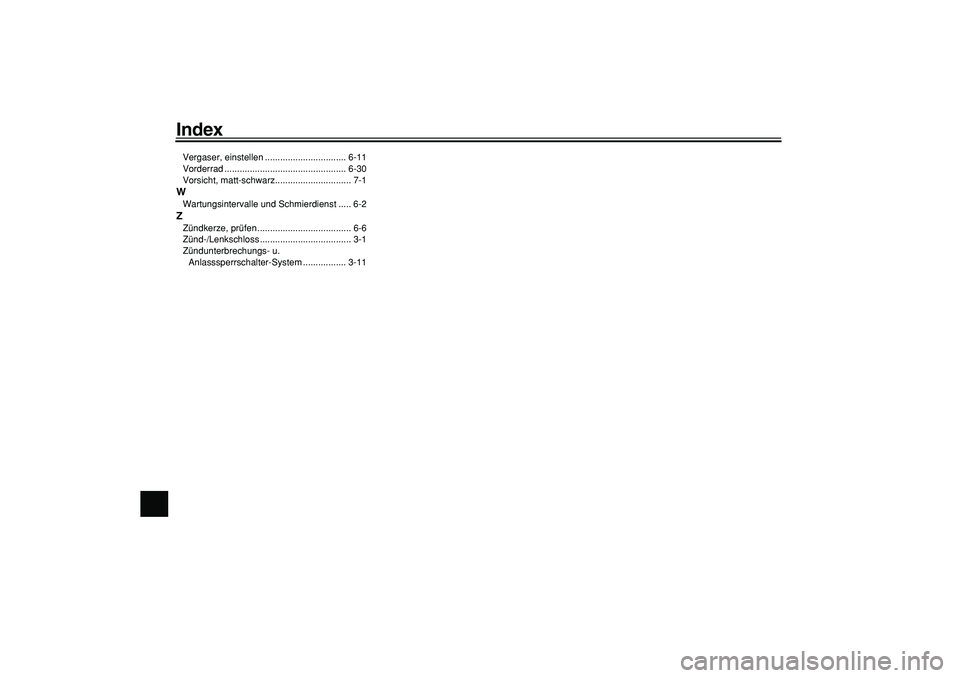

Index
Vergaser, einstellen ................................ 6-11
Vorderrad ................................................ 6-30
Vorsicht, matt-schwarz.............................. 7-1
W
Wartungsintervalle und Schmierdienst ..... 6-2
Z
Zündkerze, prüfen ..................................... 6-6
Zünd-/Lenkschloss .................................... 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System ................. 3-11

US_hyoushi2&3 4/30/03 3:06 PM Page 1

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.3–1.3×1 !
(G)

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.3–1.3×1 !
(G)
