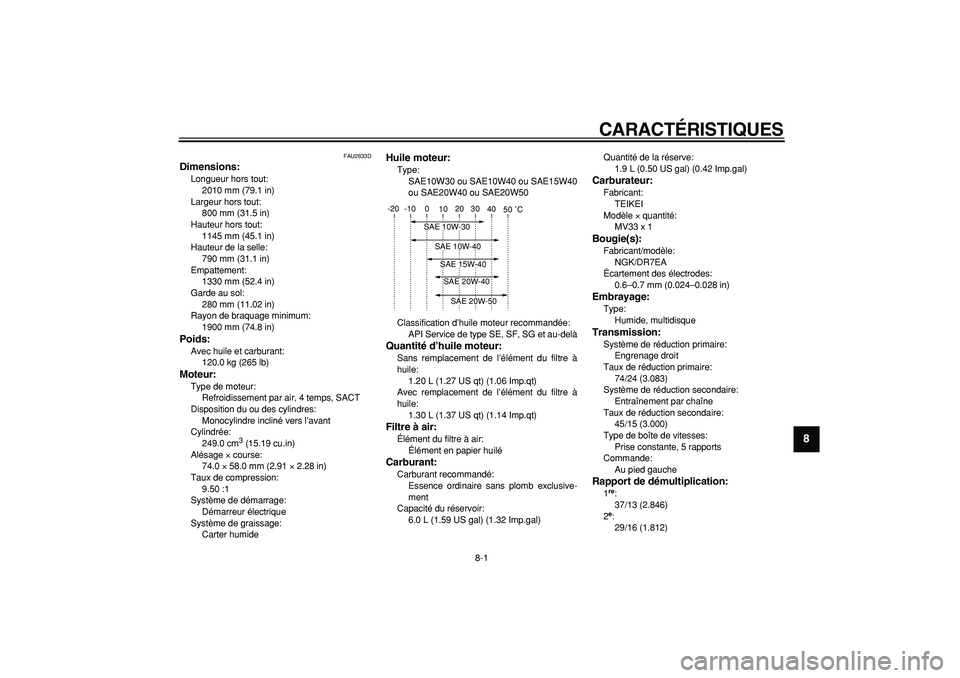

CARACTÉRISTIQUES
FAU2633D
Dimensions:
Longueur hors tout:
2010 mm (79.1 in)
Largeur hors tout:
800 mm (31.5 in)
Hauteur hors tout:
1145 mm (45.1 in)
Hauteur de la selle:
790 mm (31.1 in)
Empattement:
1330 mm (52.4 in)
Garde au sol:
280 mm (11.02 in)
Rayon de braquage minimum:
1900 mm (74.8 in)
Poids:
Avec huile et carburant:
120.0 kg (265 lb)
Moteur:
Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
249.0 cm
3

(15.19 cu.in)
Alésage
×
course:
74.0
×
58.0 mm (2.91
×
2.28 in)
Taux de compression:
9.50 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide

Huile moteur:
Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
1.20 L (1.27 US qt) (1.06 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
1.30 L (1.37 US qt) (1.14 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir:
6.0 L (1.59 US gal) (1.32 Imp.gal)Quantité de la réserve:
1.9 L (0.50 US gal) (0.42 Imp.gal)
Carburateur:
Fabricant:
TEIKEI
Modèle
×
quantité:
MV33 x 1
Bougie(s):
Fabricant/modèle:
NGK/DR7EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type:
Humide, multidisque
Transmission:
Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
74/24 (3.083)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
45/15 (3.000)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re

:
37/13 (2.846)
2
e

:
29/16 (1.812)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

CARACTÉRISTIQUES
8-2
1
2
3
4
5
6
7
8
9

3
e

:
29/22 (1.318)
4
e

:
29/28 (1.035)
5
e

:
23/28 (0.821)
Partie cycle:
Type de cadre:
Simple berceau dédoublé
Angle de chasse:
25.17 degré
Chasse:
92.0 mm (3.62 in)
Pneu avant:
Type:
Avec chambre
Taille:
80/100-19M/C 49P
Fabricant/modèle:
BRIDGESTONE/TW201
Pneu arrière:
Type:
Avec chambre
Taille:
120/90-16M/C 63P
Fabricant/modèle:
BRIDGESTONE/TW202
Charge:
Charge maximale:
180 kg (397 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)

Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
125 kPa (18 psi) (1.25 kgf/cm
2

)
Arrière:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Conditions de charge:
90–180 kg (198–397 lb)
Avant:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Arrière:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Roue avant:
Type de roue:
Roue à rayons
Taille de jante:
19x1.85
Roue arrière:
Type de roue:
Roue à rayons
Taille de jante:
16x2.15
Frein avant:
Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisqueCommande:
Au pied droit
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
180.0 mm (7.09 in)
Suspension arrière:
Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement des roues:
172.0 mm (6.77 in)
Partie électrique:
Système d’allumage:
Décharge de condensateur (CDI)
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
YTZ7S
Voltage, capacité:
12 V, 6.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène

CARACTÉRISTIQUES
8-3
2
3
4
5
6
7
89

Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 60 W/55.0 W
×
1
Feu arrière/stop:
12 V, 5.0 W/21.0 W
×
1
Clignotant avant:
12 V, 10.0 W
×
2
Clignotant arrière:
12 V, 10.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
1
Éclairage des instruments:
14 V, 3.0 W
×
1
Témoin de point mort:
12 V, 1.7 W
×
1
Témoin de feu de route:
12 V, 1.7 W
×
1
Témoin des clignotants:
12 V, 1.7 W
×
1

Fusible:
Fusible:
20.0 A

9-1
1
2
3
4
5
6
7
8
9

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351
Numéros d’identification
Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA CLÉ :
NUMÉRO D’IDENTIFICATION DU VÉHI-
CULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.:

Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
1. Numéro d’identification de la clé
1

1. Numéro d’identification du véhicule
1

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
2
3
4
5
6
7
8
9

FAU36980
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, derrière le cache A. (Voir
page 6-5.) Inscrire les renseignements re-
pris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha.
1. Étiquette des codes du modèle
1

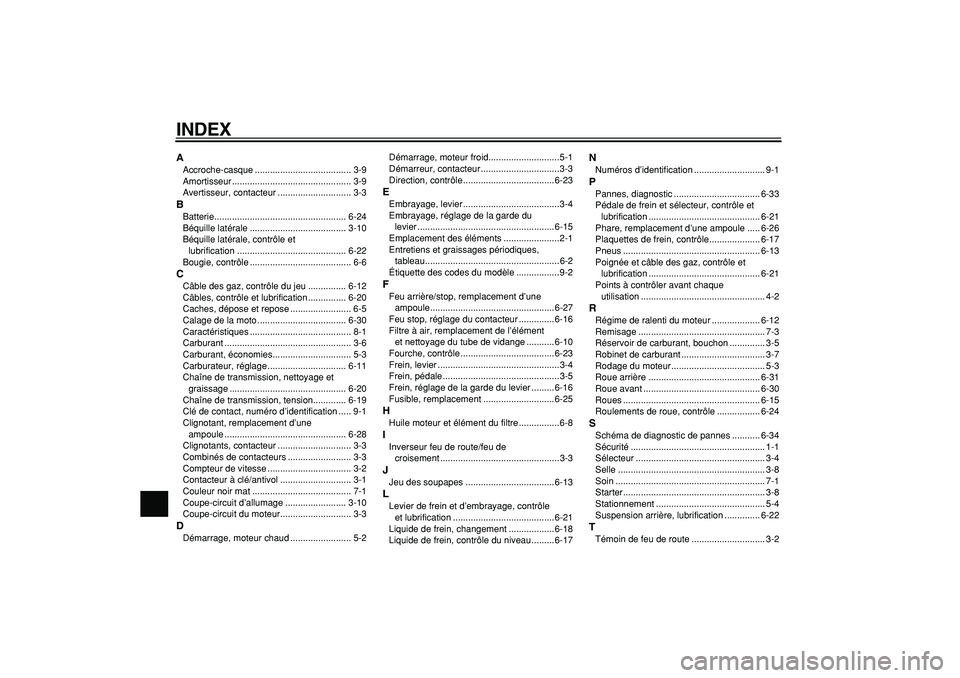

INDEX
