Soin et remisage de la moto
8-3
8
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y
compris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
4. Une bonne mesure de prévention
contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être nettoyées en pulvérisant de
l’huile.
6. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur- faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA14502
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.  S’assurer de ne pas avoir appliqué
d ’huile sur les pneus.
 Si nécessaire, laver les pneus à
l’eau savonneuse chau de. Effectuer
ensuite un test d e conduite afin d e
vérifier le freinage et la prise de vi-
rages.
ATTENTION
FCA10801
 Pulvériser mo dérément huile et cire
et bien essuyer tout excès.
 Ne jamais en duire les pièces en
plastique ou en caoutchouc d ’huile
ou de cire. Recourir à un pro duit
spécial. 
Éviter l’emploi de pro duits de polis-
sage mor dants, car ceux-ci at-
taquent la peinture.
N.B.
Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulter
un concessionnaire Yamaha.
U2CJ83F0.book Page 3 Friday, June 26, 2015 10:37 AM

Soin et remisage de la moto
8-4
8
FAU26153
Remisage
Remisage de courte d urée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappe-
ment sont refroidis avant de couvrir la
moto.
ATTENTION
FCA10811
 Entreposer la moto dans un en droit
mal aéré ou la recouvrir d’une
bâche alors qu’elle est mouillée
provoqueront des infiltrations et de
la rouille.
 Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mi des, des étables (en raison de la
présence d’ammoniaque) et à
proximité de pro duits chimiques.
Remisage de longue d urée
Avant de remiser la moto pour plusieurs
mois : 1. Suivre toutes les instructions de la section “Soin” de ce chapitre.
2. Si le robinet de carburant de la moto
est équipé d’une position “OFF”, tour-
ner la manette du robinet de carburant
à la position “OFF”.
3. Vidanger la cuve du carburateur en dévissant la vis de vidange afin de
prévenir toute accumulation de dé-
pôts. Verser le carburant ainsi vidangé
dans le réservoir de carburant.
4. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de car-
burant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade. 5. Effectuer les étapes ci-dessous afin
de protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et déposer la bougie.
b. Verser une cuillerée à café d’huile moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
AVERTISSEMENT ! Avant d e
faire tourner le moteur, veiller à
mettre les électro des de bougie
à la masse afin d ’éviter la pro-
d uction d’étincelles, car celles-
ci pourraient être à l’origine d e
d égâts et de brûlures. [FWA10952]
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
6. Lubrifier tous les câbles de com-
mande ainsi que les articulations de
tous les leviers, pédales, et de la bé-
quille latérale et/ou centrale.
7. Vérifier et, si nécessaire, régler la pres- sion de gonflage des pneus, puis éle-
ver la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
8. Recouvrir la sortie du pot d’échappe- ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
U2CJ83F0.book Page 4 Friday, June 26, 2015 10:37 AM

Soin et remisage de la moto
8-5
8
9. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de 0
°C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 7-28.
N.B.
Effectuer toutes les réparations néces-
saires avant de remiser la moto.
U2CJ83F0.book Page 5 Friday, June 26, 2015 10:37 AM

Caractéristiques
9-1
9
Dimensions:
Longueur hors tout:1305 mm (51.4 in)
Largeur hors tout:
595 mm (23.4 in)
Hauteur hors tout: 795 mm (31.3 in)
Hauteur de la selle: 555 mm (21.9 in)
Empattement:
925 mm (36.4 in)
Garde au sol: 135 mm (5.31 in)
Poi ds:
Poids à vide:
57 kg (126 lb)
Masse techniquement admissible (Charge
maximale + Poids à vide): 97 kg (214 lb)
Niveau sonore et vibratoire:
Niveau sonore (77/311/CEE):76.7 dB(A) à 4250 tr/mn (TT-R50E)
Vibrations au niveau de la selle (EN1032,
ISO5008): 0.5 m/s² maximum (TT-R50E)
Vibrations au niveau du guidon (EN1032,
ISO5008): 2.5 m/s² maximum (TT-R50E)
Moteur:
Cycle de combustion:
4 temps
Circuit de refroidissement: Refroidi par air
Dispositif de commande des soupapes: Simple ACT
Nombre de cylindres:
Monocylindre
Cylindrée: 49 cm³
Alésage × course:
36.0 × 48.6 mm (1.42 × 1.91 in)
Taux de compression:
9.5 : 1
Système de démarrage: Démarreur électrique
Système de graissage: Carter humide
Huile moteur:
Marque recommandée:YAMALUBE Viscosités SAE:
10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile: 0.80 L (0.85 US qt, 0.70 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:Essence ordinaire sans plomb (essence-
alcool [E10] acceptable)
Capacité du réservoir: 3.1 L (0.8 US gal, 0.7 Imp.gal)
Quantité de la réserve: 0.4 L (0.11 US gal, 0.09 Imp.gal)
Carburateur:
Modèle × quantité:
VM11 × 1
Bougie(s):
Fabricant/modèle:
NGK/CR7HSA
Écartement des électrodes: 0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Humide, centrifuge, multidisque
Transmission:
Taux de réduction primaire:3.722 (67/18)
Transmission finale:
Chaîne
Taux de réduction secondaire: 2.846 (37/13)
Type de boîte de vitesses: Prise constante, 3 rapports
Rapport de démultiplication:
1
re:3.250 (39/12)
2
e: 1.737 (33/19)
3
e: 1.217 (28/23)
Châssis:
Type de cadre: Cadre-poutre
U2CJ83F0.book Page 1 Friday, June 26, 2015 10:37 AM

Caractéristiques
9-2
9
Angle de chasse:25.50 degrés
Chasse: 34 mm (1.3 in)
Pneu avant:
Type:Avec chambre
Taille: 2.50-10 4PR
Fabricant/modèle:
CHENG SHIN/C183A
Indice de vitesse: 100 km/h (62 mph)
Pneu arrière:
Type:Avec chambre
Taille:
2.50-10 4PR
Fabricant/modèle: CHENG SHIN/C183A
Indice de vitesse: 100 km/h (62 mph)
Charge:
Poids maximum du pilote:40.0 kg (88 lb)
Pression d e gonflage (contrôlée les
pneus froi ds):
Avant:
100 kPa (1.00 kgf/cm², 15 psi)
Arrière: 100 kPa (1.00 kgf/cm², 15 psi)
Roue avant:
Type de roue:Roue à rayons
Taille de jante: 10x1.40
Roue arrière:
Type de roue:Roue à rayons
Taille de jante: 10x1.40
Frein avant:
Type:Frein mécanique à tambour menant et
mené
Frein arrière:
Type:Frein mécanique à tambour menant et
mené
Suspension avant:
Type: Fourche télescopique
Ressort:
Ressort hélicoïdal
Débattement de roue: 96 mm (3.8 in)
Suspension arrière:
Type:
Bras oscillant
Ressort: Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique
Débattement de roue: 71 mm (2.8 in)
Partie électrique:
Tension du système électrique:12 V
Système d’allumage: Allumage à décharge de condensateur
(CDI)
Système de charge: Alternateur avec rotor à aimantation
permanente
Batterie:
Modèle:
GT4B-5
Voltage, capacité: 12 V, 2.5 Ah (10 HR)
Fusible:
Fusible:
10.0 A
U2CJ83F0.book Page 2 Friday, June 26, 2015 10:37 AM

Caractéristiques
9-3
9
FAU51132
Pour le modèle européen uniquement
Les données mentionnées représentent
des taux d’émission et ne sont pas néces-
sairement des taux opérationnels sans
danger. Même s’il y a un lien entre les taux
d’émission et les niveaux d’exposition, cela
ne permet pas de déterminer s’il convient
de prendre des précautions supplémen-
taires. Les facteurs qui influencent le niveau
réel d’exposition de la main-d’œuvre sont
notamment les caractéristiques de l’atelier,
les sources de bruit, etc. à savoir, le nom-
bre de machines et autres processus adja-
cents, et enfin la durée d’exposition de
l’opérateur au bruit. En outre, le niveau
d’exposition tolérable peut varier d’un pays
à l’autre. Toutefois, ces informations per-
mettront à l’utilisateur du véhicule d’évaluer
plus précisément les dangers et risques.
U2CJ83F0.book Page 3 Friday, June 26, 2015 10:37 AM

Renseignements complémentaires
10-1
10
FAU53562
Numéros d’id entification
Notez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTI FICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401Numéro d’id entification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.
Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26442Numéro
de série d u moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26481Étiquette des cod es du mo dèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 4-9.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
1
U2CJ83F0.book Page 1 Friday, June 26, 2015 10:37 AM

Renseignements complémentaires
10-2
10
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
FAU48121Étiquette de renseignements relatifs au
système antipollution du véhicule (pour
le Cana da)
L’étiquette d’informations relatives au sys-
tème antipollution du véhicule est collée à
l’endroit illustré. Cette étiquette contient les
données techniques liées aux gaz d’échap-
pement, comme prescrit par la loi fédérale,
la loi d’États et par Environnement Canada.
1. Étiquette de renseignements relatifs au sys- tème antipollution du véhicule
1
U2CJ83F0.book Page 2 Friday, June 26, 2015 10:37 AM

11-1
11
Index
B
Batterie ................................................. 7-28
Béquille latérale .................................... 4-10
Béquille latérale, contrôle et
lubrification ........................................ 7-25
Bougie, contrôle ..................................... 7-7
Bras oscillant, lubrification des
pivots ................................................. 7-26
C
Câbles, contrôle et lubr ification ........... 7-23
Calage de la moto ................................ 7-30
Caractéristiques ..................................... 9-1
Carburant ............................................... 4-5
Carburateur, réglage ............................ 7-12
Chaîne de transmission, nettoyage et graissage............................................ 7-23
Chaîne de transmission, tension .......... 7-21
Consignes de sécurité............................ 2-1
Contacteur à clé ..................................... 4-1
Contacteurs à la poignée ....................... 4-1
Coupe-circuit de démarrage ................ 4-10
Coupe-circuit du moteur ........................ 4-1
D
Démarrage, moteur chaud ..................... 6-2
Démarrage, moteur froid ........................ 6-1
Démarreur, contacteur ........................... 4-1
Dépannage, schéma de diagnostic...... 7-36
Direction, contrôle ................................ 7-27
Durite de mise à l’air de réservoir de carburant.............................................. 4-7
E
Embrayage, réglage du jeu .................. 7-17
Emplacement des éléments ................... 3-1
Entretien du système de contrôle des gaz d’échappement ............................. 7-3
Entretiens et graissages périodiques ..... 7-4
Étiquette de renseignements système antipollution (Canada) ........................ 10-2
Étiquette des codes du modèle ........... 10-1
Étiquettes de renseignements importants ............................................ 1-1
F
Filtre à air, nettoyage de l’élément ....... 7-10
Fourche, contrôle ................................. 7-26
Frein, levier ............................................. 4-3
Frein, pédale........................................... 4-4
Frein, réglage de la garde de la
pédale ................................................ 7-19
Frein, réglage de la garde du levier ...... 7-18
Fusible, remplacement ......................... 7-29
H
Huile moteur ........................................... 7-8
J
Jeu des soupapes ................................ 7-14
L
Levier de frein, contrôle et lubrification ......................................... 7-24
Limiteur de vitesse .................................. 4-2
M
Mâchoires de frein, contrôle ................. 7-20
Moteur, numéro de série ...................... 10-1
N
Numéros d’identification ....................... 10-1
P
Pannes, diagnostic ............................... 7-35
Pare-étincelles, nettoyage .................... 7-11
Pédale de frein, contrôle et lubrification ......................................... 7-25
Pièces de couleur mate .......................... 8-1
Pneus .................................................... 7-15
Poignée des gaz, contrôle de la garde .................................................. 7-14
Poignée et câble des gaz, contrôle et lubrification ......................................... 7-24
R
Régime de ralenti du moteur ................ 7-13
Remisage ................................................ 8-4
Réservoir de carburant, bouchon ........... 4-4
Robinet de carburant .............................. 4-8
Rodage du moteur .................................. 6-3
Roue arrière .......................................... 7-33
Roue avant ............................................ 7-31
Roues .................................................... 7-16
Roulements de roue, contrôle .............. 7-27
S
Sélecteur au pied .................................... 4-3
Sélecteur, contrôle................................ 7-20
Selle ........................................................ 4-9
Soin ......................................................... 8-1
Starter ..................................................... 4-9
Stationnement ........................................ 6-4
V
Véhicule, numéro d’identification ......... 10-1
Vitesses, sélection .................................. 6-2
U2CJ83F0.book Page 1 Friday, June 26, 2015 10:37 AM

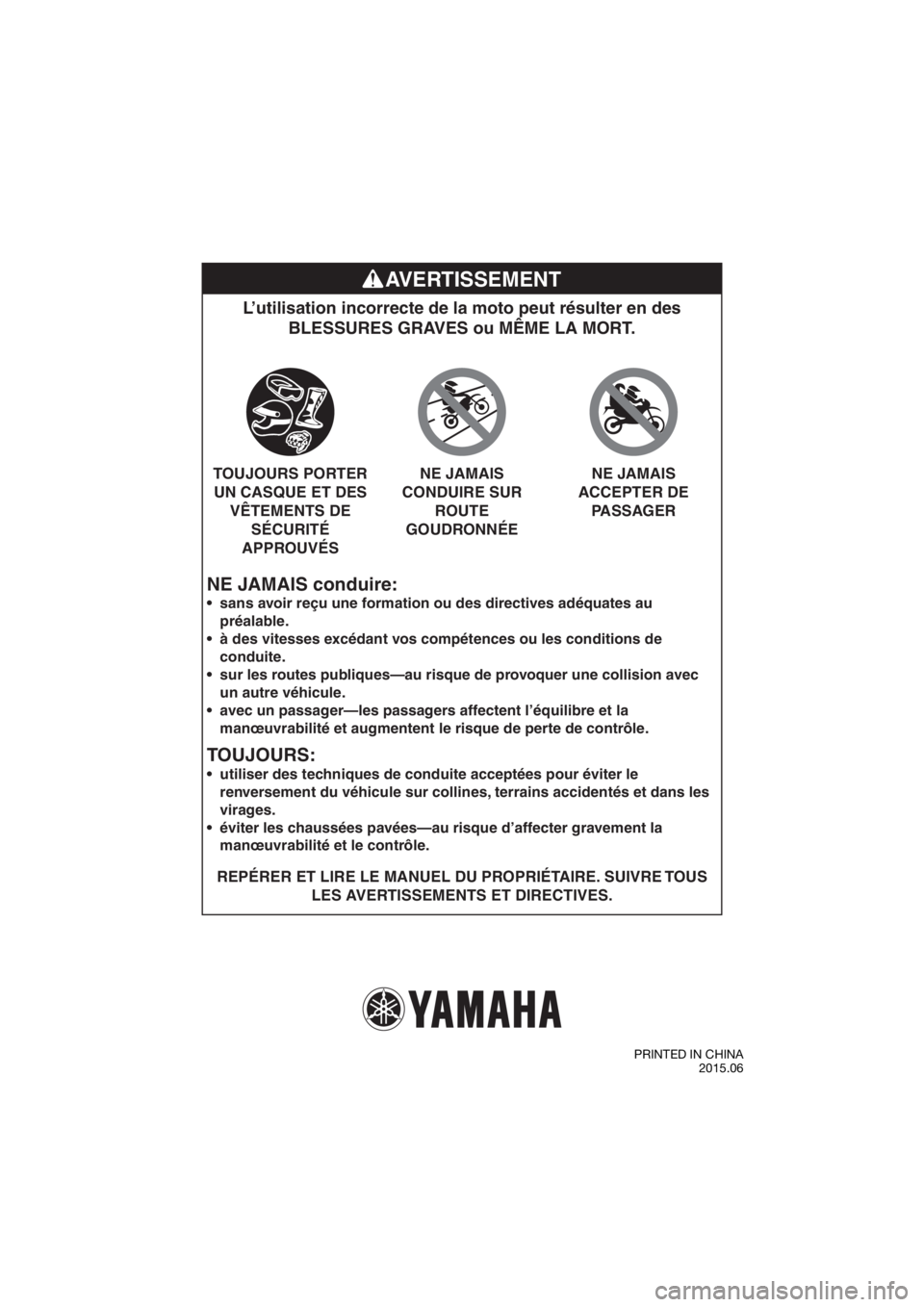

NE JAMAIS conduire:
L’utilisation incorrecte de la moto peut résulter en des BLESSURES GRAVES ou MÊME LA MORT.
REPÉRER ET LIRE LE MANUEL DU PROPRIÉTAIRE. SUIVRE TOUS
LES AVERTISSEMENTS ET DIRECTIVES.



sans avoir reçu une formation ou des directives adéquates au
préalable.
à des vitesses excédant vos compétences ou les conditions de
conduite.
sur les routes publiques—au risque de provoquer une collision avec
un autre véhicule.
avec un passager—les passagers affectent l’équilibre et la
manœuvrabilité et augmentent le risque de perte de contrôle.
TOUJOURS:


utiliser des techniques de conduite acceptées pour éviter le
renversement du véhicule sur collines, terrains accidentés et dans les
virages.
éviter les chaussées pavées—au risque d’affecter gravement la
manœuvrabilité et le contrôle.
TOUJOURS PORTER
UN CASQUE ET DES VÊTEMENTS DE SÉCURITÉ
APPROUVÉS NE JAMAIS
CONDUIRE SUR ROUTE
GOUDRONNÉE NE JAMAIS
ACCEPTER DE PASSAGER
AVERTISSEMENT
PRINTED IN CHINA 2015.06
U2CJ83F0.book Page 1 Friday, June 26, 2015 10:37 AM
