Page 21 of 84
CONSIGNES DE SÉCURITÉ
2-3
2
conduite d’une moto chargée d’accessoi-
res. Voici quelques directives à suivre con-
cernant les accessoires :
La conduite d’un véhicule surchargé
peut être la cause d’un accident.
Le poids du pilote ne peut excéder
60.0 kg (132 lb).
Les accessoires doivent être fixés
aussi bas et près de la moto que pos-
sible. Attacher soigneusement les ba-
gages les plus lourds près du centre
de la moto et répartir le poids égale-
ment de chaque côté afin de ne pas le
déséquilibrer.
Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires sont correc-
tement fixés avant de prendre la route.
Contrôler fréquemment les fixations
des accessoires.
Régler correctement la suspension
en fonction de la charge et contrôler
l’état et la pression de gonflage des
pneus.
Ne jamais placer des objets lourds
ou volumineux sur le guidon, la four-
che ou le garde-boue avant.Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommander l’utilisation d’ac-
cessoires vendus par des tiers ou les modi-
fications autres que celles recommandées
spécialement par Yamaha, même si ces
pièces sont vendues ou montées par un
concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en placede produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.
Ne jamais monter d’accessoires qui
pourraient nuire au bon fonctionne-
ment de la moto. Examiner soigneuse-
ment les accessoires avant de les
monter pour s’assurer qu’ils ne rédui-
sent en rien la garde au sol, l’angle
d’inclinaison dans les virages, le dé-
battement limite de la suspension, la
course de la direction ou le fonctionne-
ment des commandes.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids. Si
des accessoires sont montés sur le
guidon ou autour de la fourche, ils
doivent être aussi légers et com-
pacts que possible.
U5B682F0.book Page 3 Tuesday, June 9, 2009 2:05 PM
Page 22 of 84

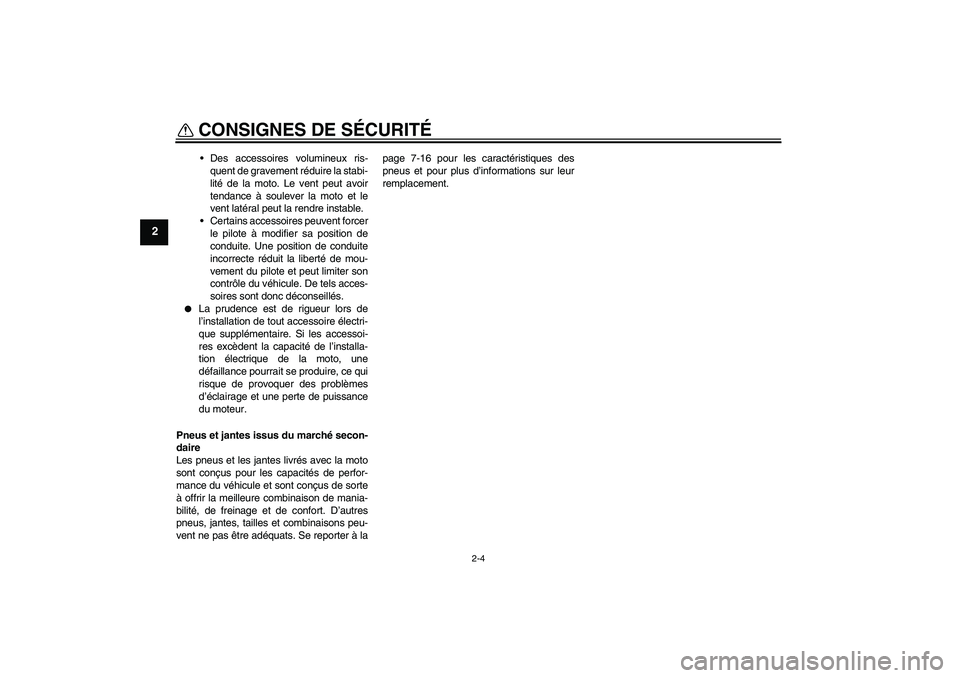

CONSIGNES DE SÉCURITÉ
2-4
2
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.
La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de l’installa-
tion électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à lapage 7-16 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
U5B682F0.book Page 4 Tuesday, June 9, 2009 2:05 PM
Page 23 of 84
DESCRIPTION
3-1
3
FAU10410
Vue gauche
6 7 8123 4
5
1. Robinet de carburant (page 4-5)
2. Commande de starter (page 4-6)
3. Fusible (page 7-28)
4. Batterie (page 7-27)
5. Vis de réglage d’embrayage (page 7-18)
6. Vis de vidange d’huile moteur (page 7-10)
7. Sélecteur (page 4-2)
8. Vis de butée de papillon des gaz (page 7-15)
U5B682F0.book Page 1 Tuesday, June 9, 2009 2:05 PM
Page 24 of 84
DESCRIPTION
3-2
3
FAU10420

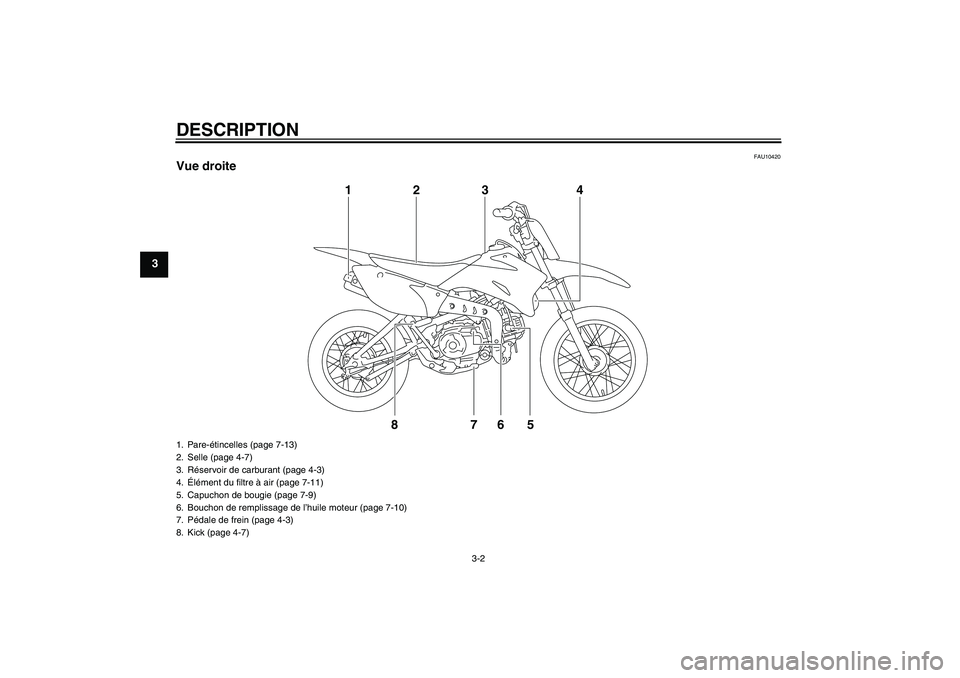

Vue droite
12 3 4
857
6
1. Pare-étincelles (page 7-13)
2. Selle (page 4-7)
3. Réservoir de carburant (page 4-3)
4.Élément du filtre à air (page 7-11)
5. Capuchon de bougie (page 7-9)
6. Bouchon de remplissage de l’huile moteur (page 7-10)
7. Pédale de frein (page 4-3)
8. Kick (page 4-7)U5B682F0.book Page 2 Tuesday, June 9, 2009 2:05 PM
Page 25 of 84
DESCRIPTION
3-3
3
FAU10430

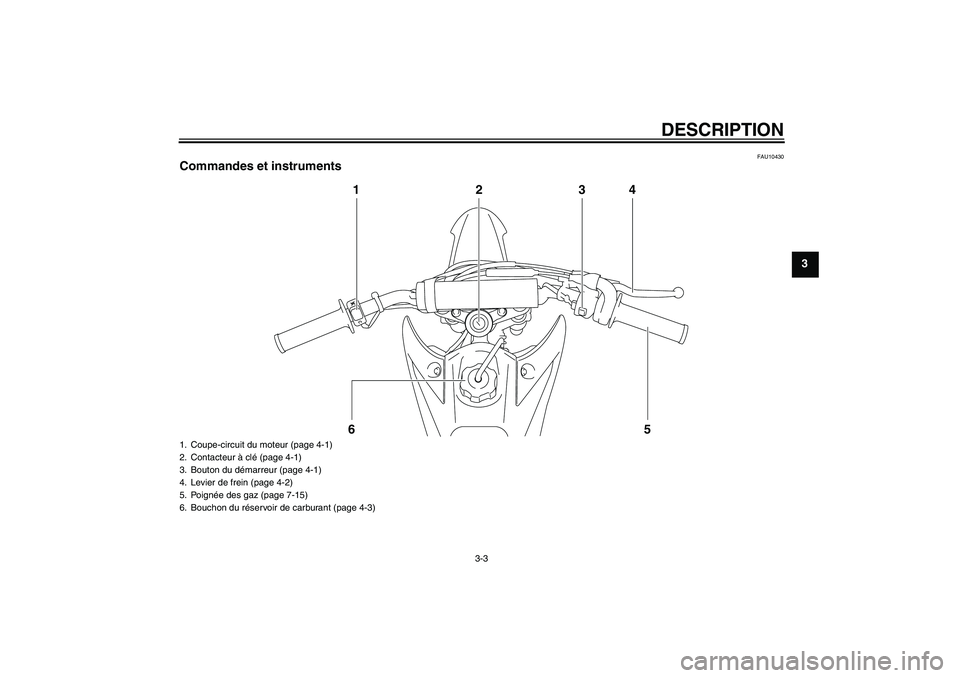

Commandes et instruments
1234
5 6
1. Coupe-circuit du moteur (page 4-1)
2. Contacteur à clé (page 4-1)
3. Bouton du démarreur (page 4-1)
4. Levier de frein (page 4-2)
5. Poignée des gaz (page 7-15)
6. Bouchon du réservoir de carburant (page 4-3)
U5B682F0.book Page 3 Tuesday, June 9, 2009 2:05 PM
Page 26 of 84
COMMANDES ET INSTRUMENTS
4-1
4
FAU40340

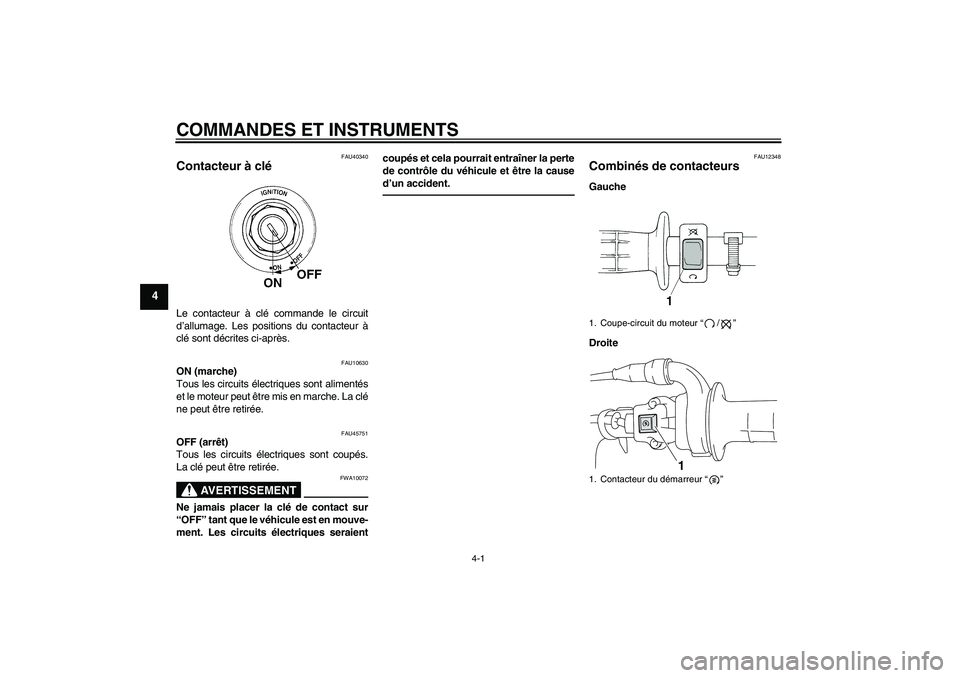

Contacteur à clé Le contacteur à clé commande le circuit
d’allumage. Les positions du contacteur à
clé sont décrites ci-après.
FAU10630
ON (marche)
Tous les circuits électriques sont alimentés
et le moteur peut être mis en marche. La clé
ne peut être retirée.
FAU45751
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10072
Ne jamais placer la clé de contact sur
“OFF” tant que le véhicule est en mouve-
ment. Les circuits électriques seraientcoupés et cela pourrait entraîner la perte
de contrôle du véhicule et être la cause
d’un accident.
FAU12348
Combinés de contacteurs Gauche
Droite1. Coupe-circuit du moteur“/”
1. Contacteur du démarreur“”
1
U5B682F0.book Page 1 Tuesday, June 9, 2009 2:05 PM
Page 27 of 84
COMMANDES ET INSTRUMENTS
4-2
4
FAU12660

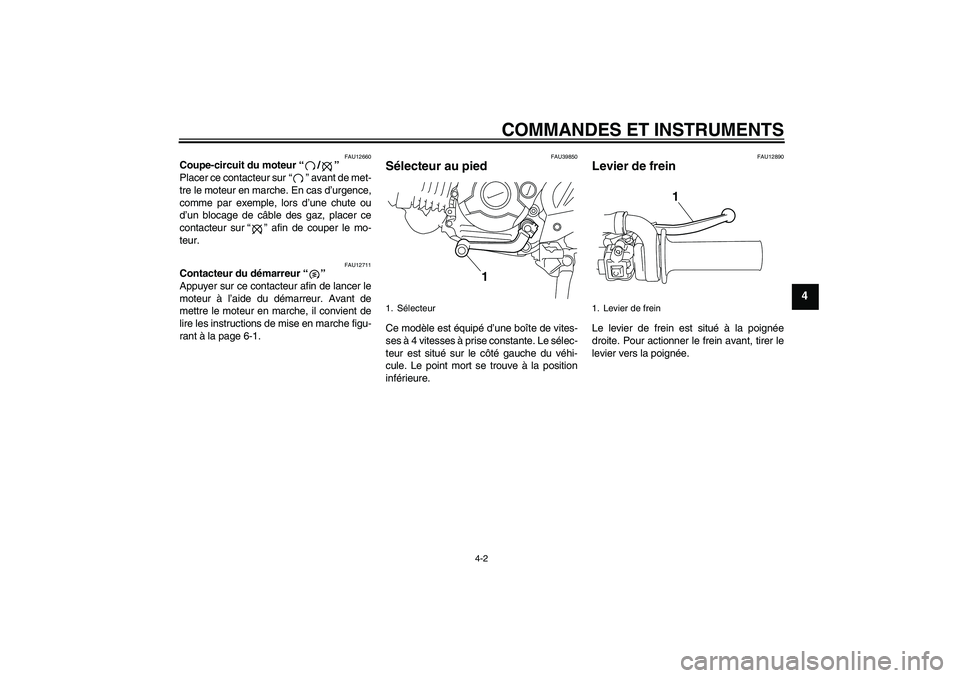

Coupe-circuit du moteur“/”
Placer ce contacteur sur“” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur“” afin de couper le mo-
teur.
FAU12711
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 6-1.
FAU39850
Sélecteur au pied Ce modèle est équipé d’une boîte de vites-
ses à 4 vitesses à prise constante. Le sélec-
teur est situé sur le côté gauche du véhi-
cule. Le point mort se trouve à la position
inférieure.
FAU12890
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
1. Sélecteur
1
1. Levier de frein
1
U5B682F0.book Page 2 Tuesday, June 9, 2009 2:05 PM
Page 28 of 84
COMMANDES ET INSTRUMENTS
4-3
4
FAU12941

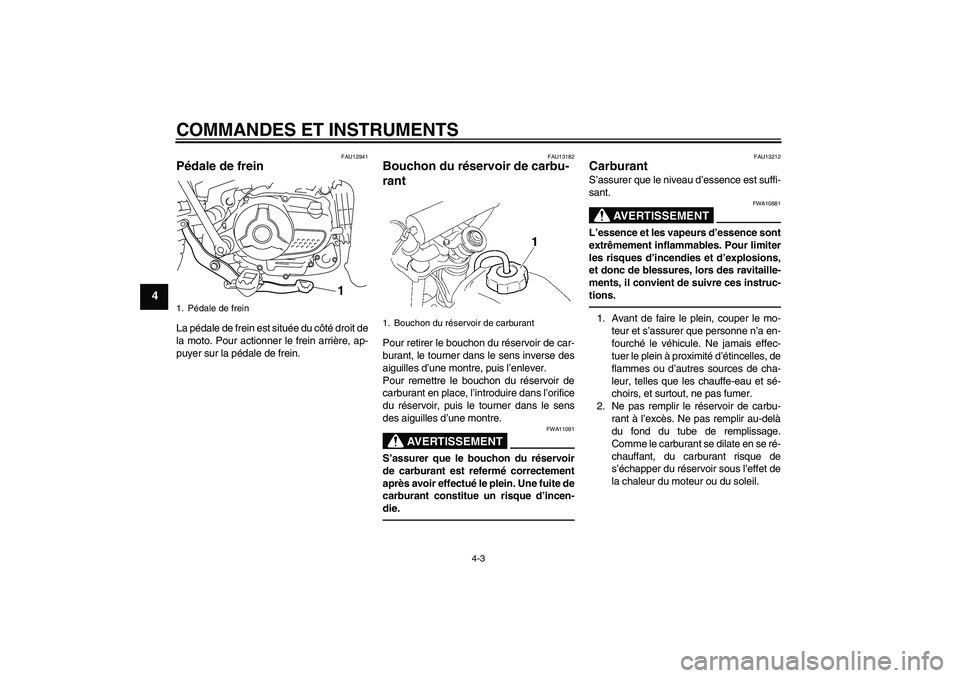

Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU13182
Bouchon du réservoir de carbu-
rant Pour retirer le bouchon du réservoir de car-
burant, le tourner dans le sens inverse des
aiguilles d’une montre, puis l’enlever.
Pour remettre le bouchon du réservoir de
carburant en place, l’introduire dans l’orifice
du réservoir, puis le tourner dans le sens
des aiguilles d’une montre.
AVERTISSEMENT
FWA11091
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
die.
FAU13212
Carburant S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles, de
flammes ou d’autres sources de cha-
leur, telles que les chauffe-eau et sé-
choirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se ré-
chauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil.
1. Pédale de frein
1
1. Bouchon du réservoir de carburant
U5B682F0.book Page 3 Tuesday, June 9, 2009 2:05 PM
Page 29 of 84
COMMANDES ET INSTRUMENTS
4-4
4
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10071]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-
tion importante de vapeur d’essence oud’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU41931
CanadaATTENTION
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane à
la pompe [(R+M)/2)] de 86 ou plus, ou d’un
indice d’octane recherche de 91 ou plus. Si
des cognements ou cliquetis surviennent,
utiliser une marque d’essence différente ou
une essence super sans plomb. L’essence
sans plomb prolonge la durée de service
des bougies et réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol est infé-
rieure à 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En ef-
fet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de mo-
difier le comportement du véhicule.
Europe, Océanie et Afrique du Sud
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
3.8 L (1.00 US gal, 0.84 Imp.gal)
Quantité de la réserve :
0.5 L (0.13 US gal, 0.11 Imp.gal)
Carburant recommandé:
Europe : ESSENCE ORDINAIRE
SANS PLOMB EXCLUSIVEMENT
Océanie et Afrique du Sud : ES-
SENCE SANS PLOMB EXCLUSIVE-
MENT
Capacité du réservoir de carburant :
3.8 L (1.00 US gal, 0.84 Imp.gal)
Quantité de la réserve :
0.5 L (0.13 US gal, 0.11 Imp.gal)
U5B682F0.book Page 4 Tuesday, June 9, 2009 2:05 PM
Page 30 of 84
COMMANDES ET INSTRUMENTS
4-5
4
ATTENTION
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimum 91. Si des cogne-
ments ou cliquetis surviennent, utiliser une
marque d’essence différente ou une es-
sence super sans plomb. L’essence sans
plomb prolonge la durée de service des
bougies et réduit les frais d’entretien.
FAU13412
Durite de mise à l’air de réservoir
de carburant Avant d’utiliser la moto :
S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.
S’assurer que la durite n’est ni craque-
lée ni autrement endommagée et la
remplacer si nécessaire.
S’assurer que la durite n’est pas obs-
truée et, si nécessaire, la nettoyer.
FAU13561
Robinet de carburant Le robinet de carburant fournit le carburant
du réservoir au carburateur, tout en le fil-
trant.
Le robinet de carburant a trois positions :
OFF (fermé)
Le carburant ne passe pas. Toujours remet-
tre la manette à cette position quand le mo-
teur est arrêté.
1. Durite de mise à l’air de réservoir de carbu-
rant
1
1. Flèche placée sur “OFF”
U5B682F0.book Page 5 Tuesday, June 9, 2009 2:05 PM
