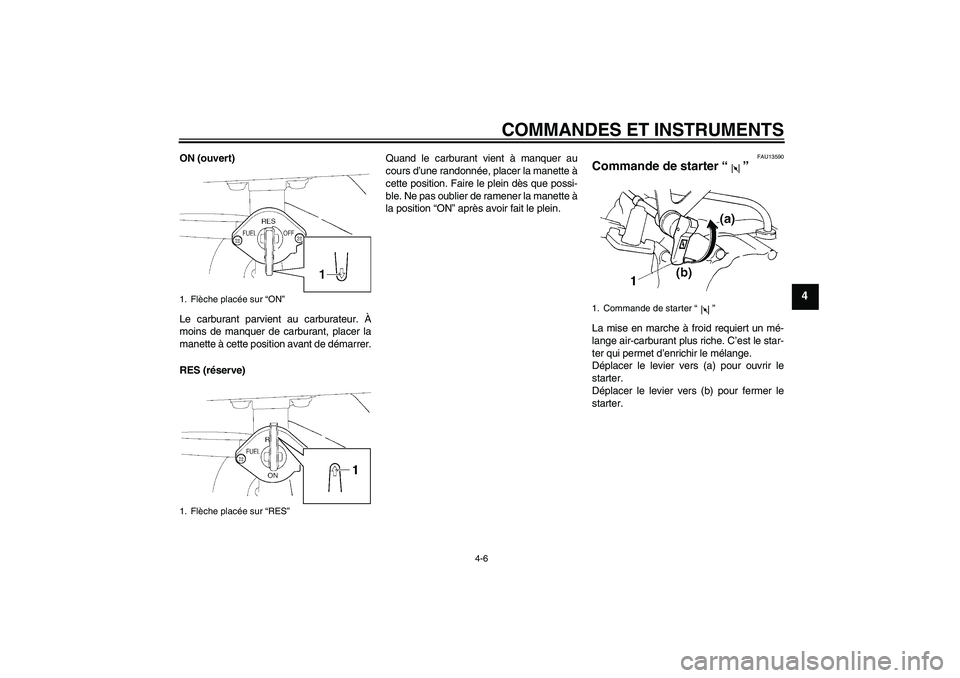

Page 31 of 84
COMMANDES ET INSTRUMENTS
4-6
4
ON (ouvert)
Le carburant parvient au carburateur. À
moins de manquer de carburant, placer la
manette à cette position avant de démarrer.
RES (réserve)Quand le carburant vient à manquer au
cours d’une randonnée, placer la manette à
cette position. Faire le plein dès que possi-
ble. Ne pas oublier de ramener la manette à
la position “ON” après avoir fait le plein.
FAU13590
Commande de starter“” La mise en marche à froid requiert un mé-
lange air-carburant plus riche. C’est le star-
ter qui permet d’enrichir le mélange.
Déplacer le levier vers (a) pour ouvrir le
starter.
Déplacer le levier vers (b) pour fermer le
starter.
1. Flèche placée sur “ON”
1. Flèche placée sur “RES”
1. Commande de starter“”
U5B682F0.book Page 6 Tuesday, June 9, 2009 2:05 PM

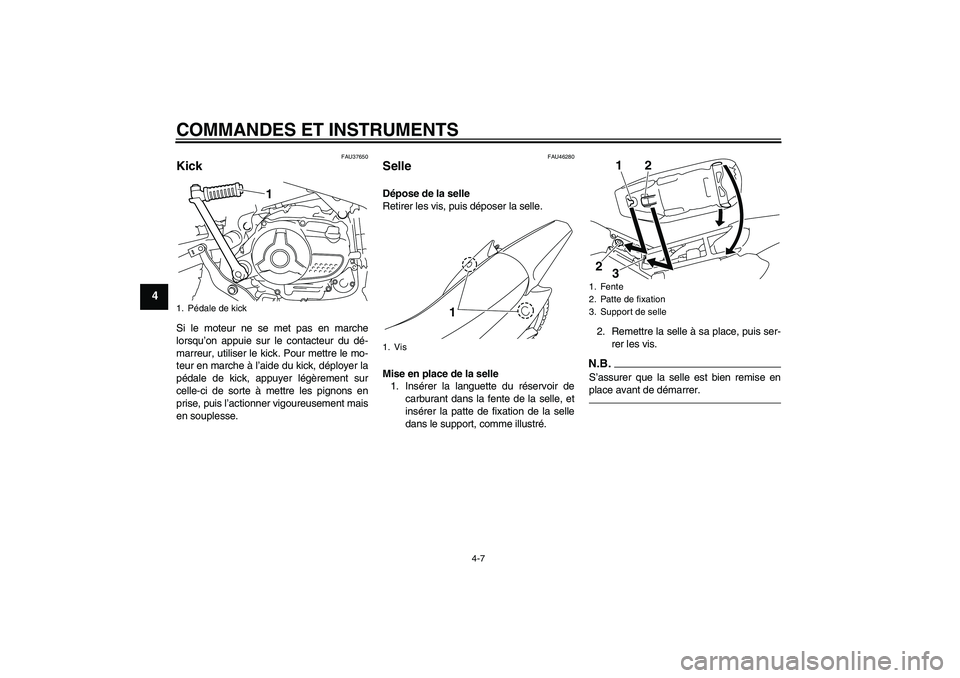

Page 32 of 84
COMMANDES ET INSTRUMENTS
4-7
4
FAU37650
Kick Si le moteur ne se met pas en marche
lorsqu’on appuie sur le contacteur du dé-
marreur, utiliser le kick. Pour mettre le mo-
teur en marche à l’aide du kick, déployer la
pédale de kick, appuyer légèrement sur
celle-ci de sorte à mettre les pignons en
prise, puis l’actionner vigoureusement mais
en souplesse.
FAU46280
Selle Dépose de la selle
Retirer les vis, puis déposer la selle.
Mise en place de la selle
1. Insérer la languette du réservoir de
carburant dans la fente de la selle, et
insérer la patte de fixation de la selle
dans le support, comme illustré.2. Remettre la selle à sa place, puis ser-
rer les vis.
N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
1. Pédale de kick
1
1. Vis
1
1. Fente
2. Patte de fixation
3. Support de selle
2 1
2
3
U5B682F0.book Page 7 Tuesday, June 9, 2009 2:05 PM

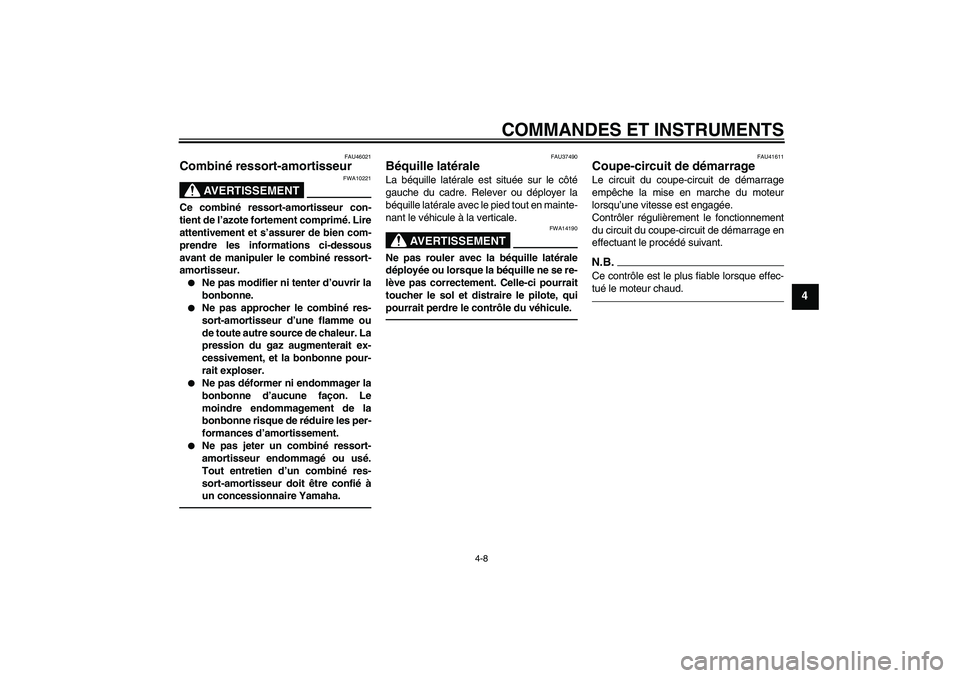

Page 33 of 84
COMMANDES ET INSTRUMENTS
4-8
4
FAU46021
Combiné ressort-amortisseur
AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.
Ne pas modifier ni tenter d’ouvrir la
bonbonne.
Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.
Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.
Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
FAU37490
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.
AVERTISSEMENT
FWA14190
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
FAU41611
Coupe-circuit de démarrage Le circuit du coupe-circuit de démarrage
empêche la mise en marche du moteur
lorsqu’une vitesse est engagée.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit de démarrage en
effectuant le procédé suivant.N.B.Ce contrôle est le plus fiable lorsque effec-
tué le moteur chaud.
U5B682F0.book Page 8 Tuesday, June 9, 2009 2:05 PM
Page 34 of 84
COMMANDES ET INSTRUMENTS
4-9
4
Si un mauvais fonctionnement est constaté, faire
contrôler le système par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
Le moteur étant coupé :
1. S’assurer que le coupe-circuit du moteur est à la
position “ ”.
2. Tourner la clé de contact sur “ON”.
3. Engager une vitesse.
4. Serrer le frein avant ou arrière.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
6. Mettre la boîte de vitesses au point mort.
7. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON
Le circuit est en ordre. La moto peut être utilisée.
OUI
NON
U5B682F0.book Page 9 Tuesday, June 9, 2009 2:05 PM

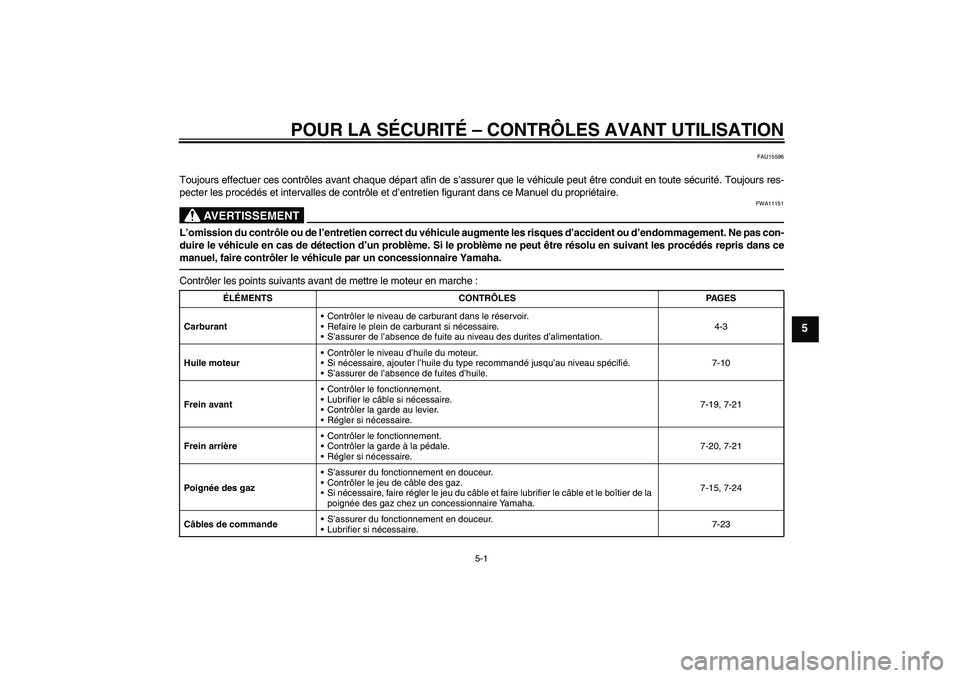

Page 35 of 84
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
5-1
5
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce
manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.4-3
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.7-10
Frein avantContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Régler si nécessaire.7-19, 7-21
Frein arrièreContrôler le fonctionnement.
Contrôler la garde à la pédale.
Régler si nécessaire.7-20, 7-21
Po i gnée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.7-15, 7-24
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.7-23
U5B682F0.book Page 1 Tuesday, June 9, 2009 2:05 PM
Page 36 of 84
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
5-2
5
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.7-21, 7-23
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.7-16, 7-17
Sélecteur au piedS’assurer du fonctionnement en douceur.
Corriger si nécessaire.7-20
Pédale de freinS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.7-24
Levier de freinS’assurer du fonctionnement en douceur.
Lubrifier le point pivot si nécessaire.7-24
Béquille latéraleS’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.7-25
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Coupe-circuit du moteurContrôler le fonctionnement. 4-1 ÉLÉMENTS CONTRÔLES PAGES
U5B682F0.book Page 2 Tuesday, June 9, 2009 2:05 PM
Page 37 of 84
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
6-1
6
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un acci-
dent et des blessures.
FAU44813
Mise en marche et échauffement
d’un moteur froid 1. Tourner la manette du robinet de car-
burant sur “ON”.
2. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position“”.
3. Mettre la boîte de vitesses au point
mort.
AVERTISSEMENT
FWA14410
S’assurer que la boîte de vitesses
est au point mort avant de mettre le
moteur en marche.
Ne jamais rouler avec la béquille la-
térale déployée.
4. Ouvrir le starter et refermer tout à fait
les gaz. (Voir page 4-6.)
5. Mettre le moteur en marche en ap-
puyant sur le contacteur du démarreur
ou en actionnant la pédale de kick.
ATTENTION : En vue de prolonger
la durée de service du moteur, ne ja-
mais accélérer à l’excès tant que le
moteur est froid !
[FCA11041]
6. Quand le moteur est chaud, refermer
le starter.
N.B.Le moteur est chaud lorsqu’il répond rapi-
dement à l’accélération le starter étant
fermé.
U5B682F0.book Page 1 Tuesday, June 9, 2009 2:05 PM

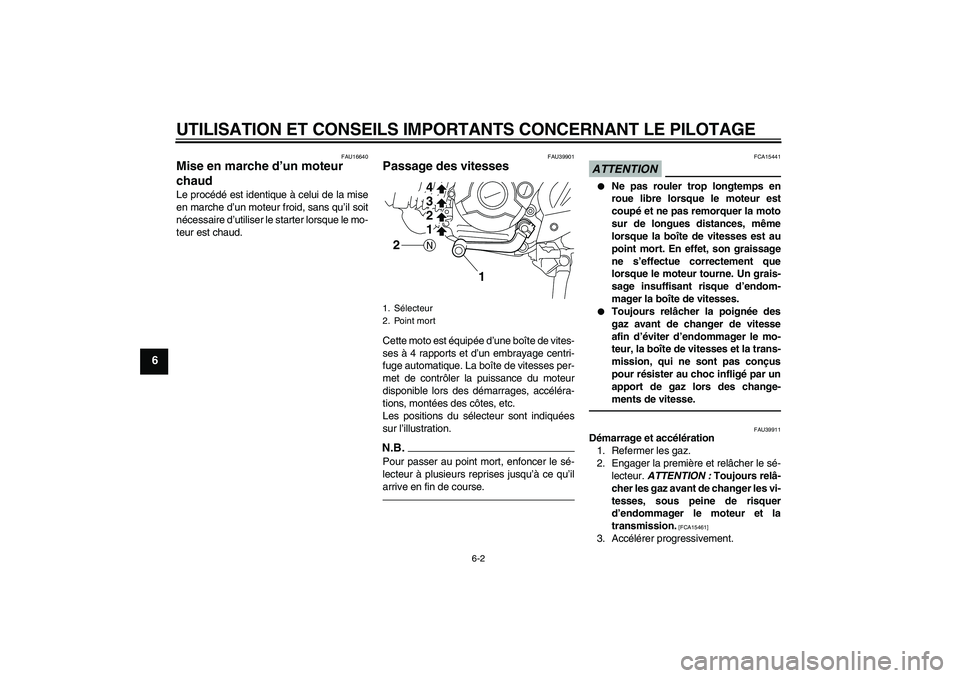

Page 38 of 84
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
6-2
6
FAU16640
Mise en marche d’un moteur
chaud Le procédé est identique à celui de la mise
en marche d’un moteur froid, sans qu’il soit
nécessaire d’utiliser le starter lorsque le mo-
teur est chaud.
FAU39901
Passage des vitesses Cette moto est équipée d’une boîte de vites-
ses à 4 rapports et d’un embrayage centri-
fuge automatique. La boîte de vitesses per-
met de contrôler la puissance du moteur
disponible lors des démarrages, accéléra-
tions, montées des côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course.
ATTENTION
FCA15441
Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.
Toujours relâcher la poignée des
gaz avant de changer de vitesse
afin d’éviter d’endommager le mo-
teur, la boîte de vitesses et la trans-
mission, qui ne sont pas conçus
pour résister au choc infligé par un
apport de gaz lors des change-
ments de vitesse.
FAU39911
Démarrage et accélération
1. Refermer les gaz.
2. Engager la première et relâcher le sé-
lecteur. ATTENTION : Toujours relâ-
cher les gaz avant de changer les vi-
tesses, sous peine de risquer
d’endommager le moteur et la
transmission.
[FCA15461]
3. Accélérer progressivement.
1. Sélecteur
2. Point mort
1
2
1 2
34
U5B682F0.book Page 2 Tuesday, June 9, 2009 2:05 PM

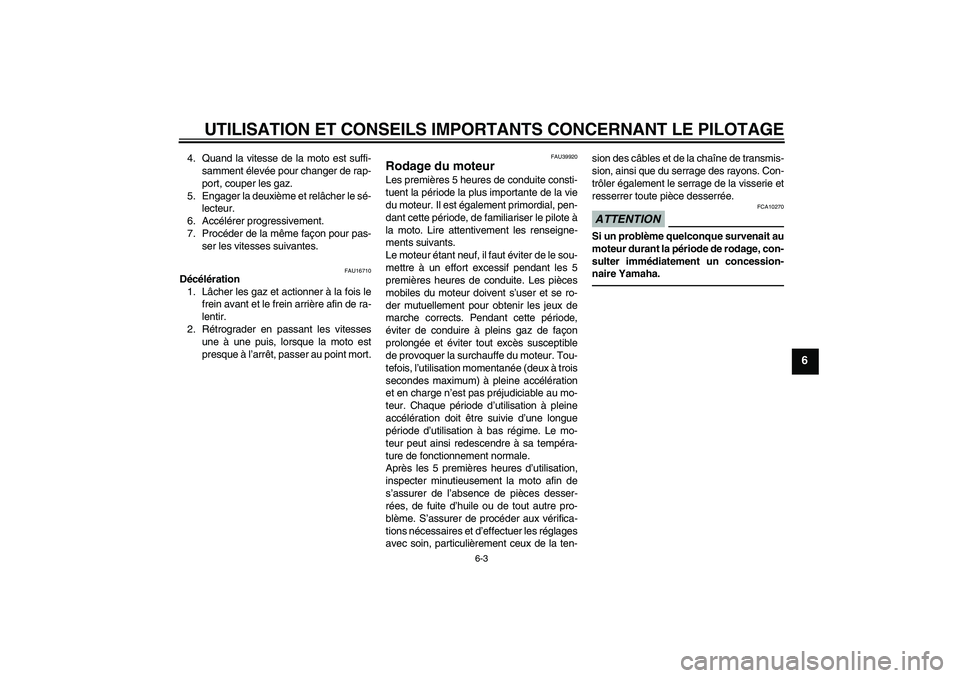

Page 39 of 84
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
6-3
6
4. Quand la vitesse de la moto est suffi-
samment élevée pour changer de rap-
port, couper les gaz.
5. Engager la deuxième et relâcher le sé-
lecteur.
6. Accélérer progressivement.
7. Procéder de la même façon pour pas-
ser les vitesses suivantes.
FAU16710
Décélération
1. Lâcher les gaz et actionner à la fois le
frein avant et le frein arrière afin de ra-
lentir.
2. Rétrograder en passant les vitesses
une à une puis, lorsque la moto est
presque à l’arrêt, passer au point mort.
FAU39920
Rodage du moteur Les premières 5 heures de conduite consti-
tuent la période la plus importante de la vie
du moteur. Il est également primordial, pen-
dant cette période, de familiariser le pilote à
la moto. Lire attentivement les renseigne-
ments suivants.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les 5
premières heures de conduite. Les pièces
mobiles du moteur doivent s’user et se ro-
der mutuellement pour obtenir les jeux de
marche corrects. Pendant cette période,
éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible
de provoquer la surchauffe du moteur. Tou-
tefois, l’utilisation momentanée (deux à trois
secondes maximum) à pleine accélération
et en charge n’est pas préjudiciable au mo-
teur. Chaque période d’utilisation à pleine
accélération doit être suivie d’une longue
période d’utilisation à bas régime. Le mo-
teur peut ainsi redescendre à sa tempéra-
ture de fonctionnement normale.
Après les 5 premières heures d’utilisation,
inspecter minutieusement la moto afin de
s’assurer de l’absence de pièces desser-
rées, de fuite d’huile ou de tout autre pro-
blème. S’assurer de procéder aux vérifica-
tions nécessaires et d’effectuer les réglages
avec soin, particulièrement ceux de la ten-sion des câbles et de la chaîne de transmis-
sion, ainsi que du serrage des rayons. Con-
trôler également le serrage de la visserie et
resserrer toute pièce desserrée.
ATTENTION
FCA10270
Si un problème quelconque survenait au
moteur durant la période de rodage, con-
sulter immédiatement un concession-
naire Yamaha.
U5B682F0.book Page 3 Tuesday, June 9, 2009 2:05 PM
Page 40 of 84

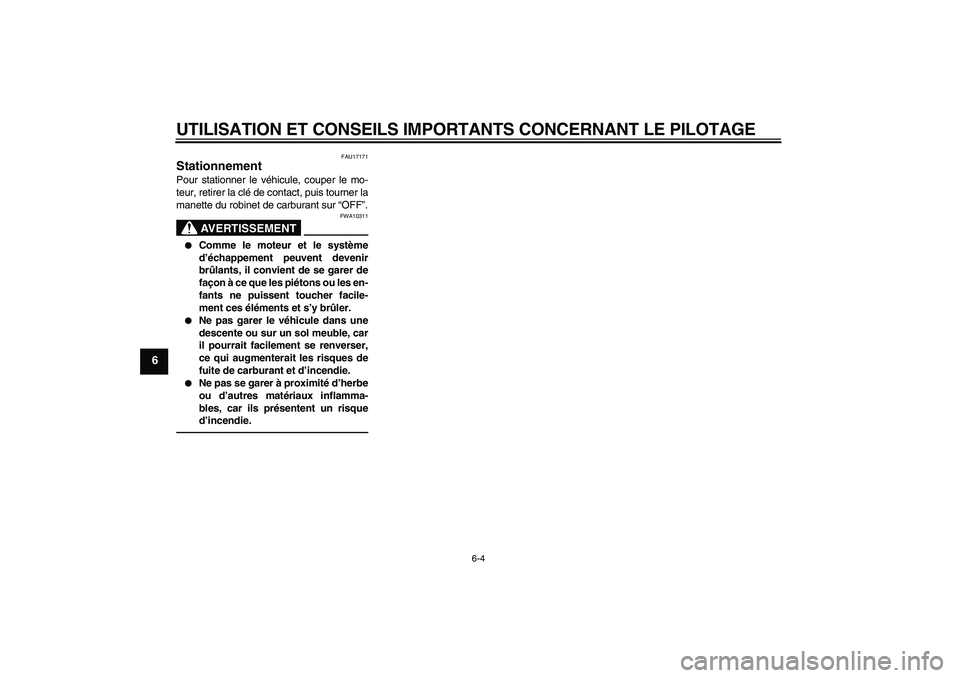

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
6-4
6
FAU17171
Stationnement Pour stationner le véhicule, couper le mo-
teur, retirer la clé de contact, puis tourner la
manette du robinet de carburant sur “OFF”.
AVERTISSEMENT
FWA10311
Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne puissent toucher facile-
ment ces éléments et s’y brûler.
Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.
Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflamma-
bles, car ils présentent un risque
d’incendie.
U5B682F0.book Page 4 Tuesday, June 9, 2009 2:05 PM
