YAMAHA TTR125 2001 Owners Manual

INSP
ADJLUBRIFICATION DU CÂBLE DES GAZ/NETTOYAGE DU FILTRE À AIR
GASDREHGRIFF SCHMIEREN/LUFTFILTER REINIGEN
GASDREHGRIFF SCHMIEREN
1.Demontieren:
lGaszuggehäuseteil 1 demontieren
HINWEIS:
Vor dem Einstellen des Gasdrehgriff-Spiels
sollte die Leerlaufdrehzahl eingestellt wer-
den.
WARNUNG
Nach der Einstellung den Lenker bei lau-
fendem Motor beidseitig bis zum
Anschlag drehen. Dabei darf sich die
Leerlaufdrehzahl nicht verändern.
2.Auftragen:
lLithiumfett
Auf Gaszugende a und Rohrführung
der Zugumlenkung b auftragen.
3.Montieren:
lGaszuggehäuseteil
T R..2 Nm (0,2 m · kg)
LUFTFILTER REINIGEN
HINWEIS:
Die korrekte Wartung des Luftfilters ist der
wichtigste Punkt zur Verhinderung von vorzei-
tigem Motorverschleiß und Beschädigungen.
ACHTUNG:
Niemals den Motor laufen lassen, wenn der
Luftfiltereinsatz nicht korrekt montiert ist.
Andernfalls kann Schmutz und Staub in
den Motor eindringen und raschen Ver-
schleiß und möglicherweise Beschädigun-
gen im Motor verursachen. LUBRIFICATION DU CÂBLE DES GAZ
1.Déposer:
lCouvercle du logement de câble d’accéléra-
tion 1
N.B.:
Régler le régime de ralenti du moteur avant de
régler le jeu de câble des gaz.
AVERTISSEMENT
Après le réglage, tourner le guidon dans un
sens et dans l’autre pour s’assurer que le
régime n’augmente pas.
2.Appliquer:
lGraisse à base de savon au lithium
Sur l’extrémité de câble d’accélération a
et la partie du tube de poignée où le câble
va s’enrouler b.
3.Installer:
lCouvercle du logement de câble d’accéléra-
tion
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
NETTOYAGE DU FILTRE À AIR
N.B.:
Un bon entretien du filtre à air est la meilleure
façon d’éviter l’usure et l’endommagement préma-
turé du moteur.
ATTENTION:
Ne jamais faire tourner un moteur sans son élé-
ment de filtre à air. Des crasses et des poussières
pénétreraient dans le moteur et causeraient son
usure prématurée et risqueraient de l’endom-
mager.
3 - 5

3 - 6
INSP
ADJ

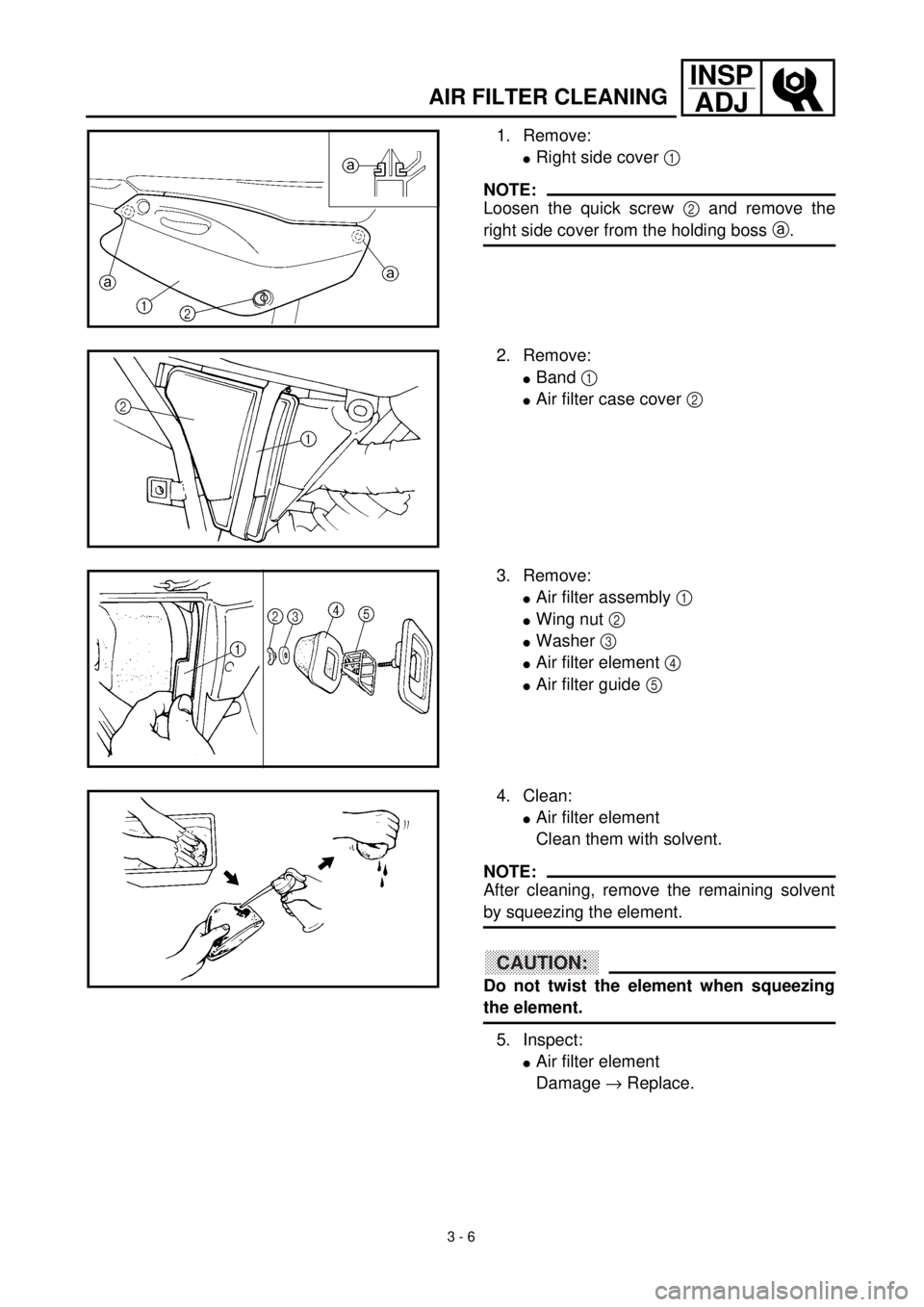

1. Remove:
l
Right side cover
1

NOTE:

Loosen the quick screw
2
and remove the
right side cover from the holding boss
a
.
2. Remove:
lBand 1
lAir filter case cover 2
3. Remove:
lAir filter assembly 1
lWing nut 2
lWasher 3
lAir filter element 4
lAir filter guide 5
4. Clean:
lAir filter element
Clean them with solvent.
NOTE:
After cleaning, remove the remaining solvent
by squeezing the element.
CAUTION:
Do not twist the element when squeezing
the element.
5. Inspect:
lAir filter element
Damage ® Replace.
AIR FILTER CLEANING

INSP
ADJNETTOYAGE DU FILTRE À AIR
LUFTFILTER REINIGEN
1.Demontieren:
lRechten Seitendeckel 1
HINWEIS:
Schnellverschluß 2 öffnen und rechten Sei-
tendeckel aus den Befestigungsbohrungen a
herausziehen.
2.Demontieren:
lBand 1
lLuftfiltergehäuse-Deckel 2
3.Demontieren:
lLuftfilter-Einheit 1
lFlügelschraube 2
lUnterlegscheibe 3
lLuftfiltereinsatz 4
lLuftfilterführung 5
4.Reinigen:
lLuftfiltereinsatz
Zur Reinigung Lösungsmittel verwen-
den.
HINWEIS:
Nach dem Reinigen das verbliebene Lösungs-
mittel aus dem Luftfiltereinsatz ausdrücken.
ACHTUNG:
Den Luftfiltereinsatz beim Ausdrücken
nicht verdrehen.
5.Kontrollieren:
lLuftfiltereinsatz
Beschädigung ® Erneuern 1.Déposer:
lCache latéral droit 1
N.B.:
Desserrer la vis à serrage rapide 2 et séparer le
cache latéral droit du bossage de maintien a.
2.Déposer:
lSangle 1
lCouvercle du boîtier du filtre à air 2
3.Déposer:
lEnsemble filtre à air 1
lÉcrou papillon 2
lRondelle 3
lÉlément de filtre à air 4
lMonture de l’élément du filtre à air 5
4.Nettoyer:
lÉlément de filtre à air
Nettoyer dans du dissolvant.
N.B.:
Après le nettoyage, éliminer l’excès de dissolvant
en comprimant l’élément.
ATTENTION:
Ne pas tordre l’élément.
5.Examiner:
lÉlément de filtre à air
Endommagement ® Remplacer.
3 - 6

3 - 7
INSP
ADJ
ENGINE OIL LEVEL INSPECTION

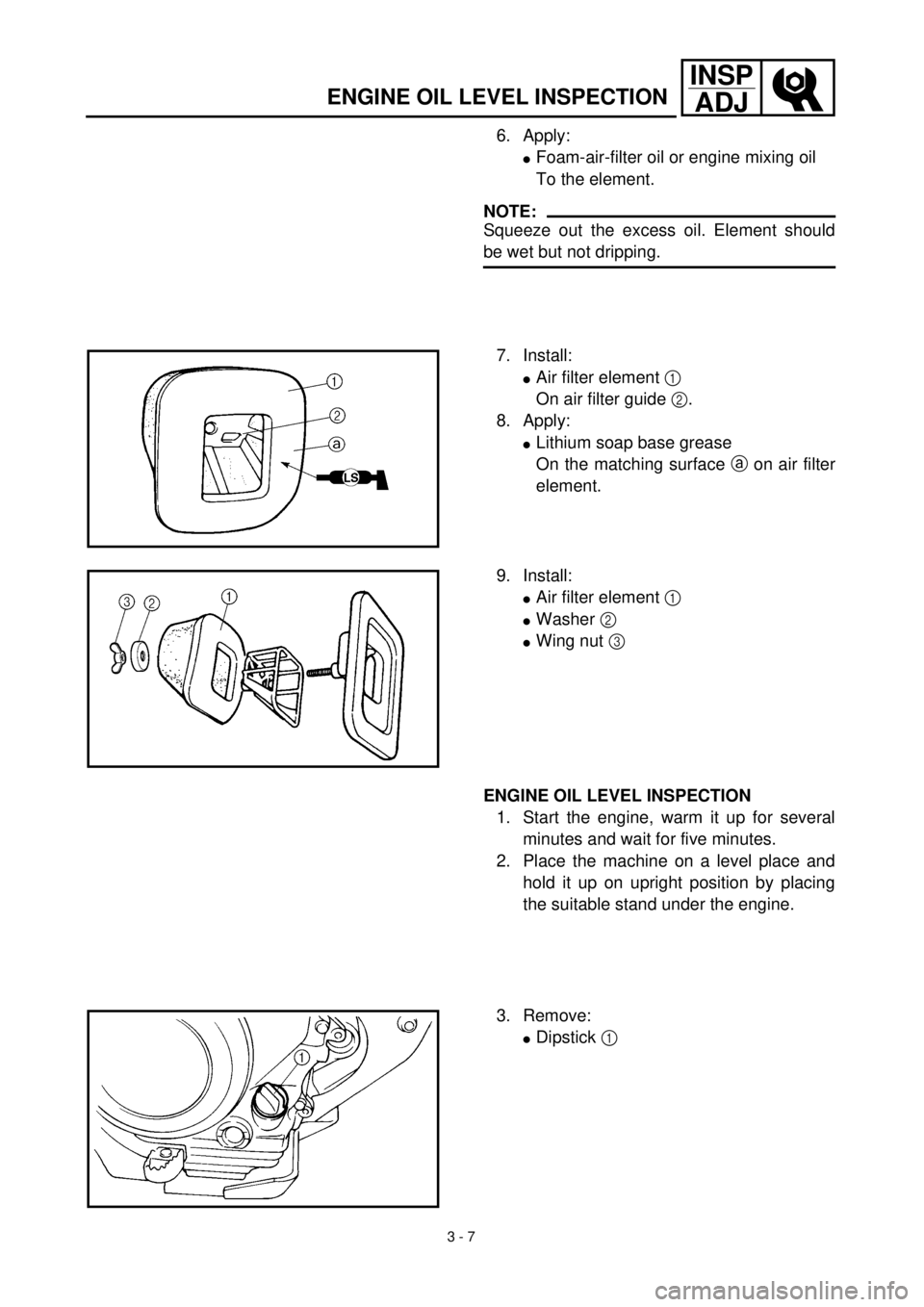

6. Apply:
lFoam-air-filter oil or engine mixing oil
To the element.
NOTE:
Squeeze out the excess oil. Element should
be wet but not dripping.
7. Install:
lAir filter element 1
On air filter guide 2.
8. Apply:
lLithium soap base grease
On the matching surface a on air filter
element.
9. Install:
lAir filter element 1
lWasher 2
lWing nut 3
ENGINE OIL LEVEL INSPECTION
1. Start the engine, warm it up for several
minutes and wait for five minutes.
2. Place the machine on a level place and
hold it up on upright position by placing
the suitable stand under the engine.
3. Remove:
lDipstick 1

INSP
ADJCONTRÔLE DU NIVEAU D’HUILE DE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
6.Luftfilter benetzen:
lDen Filterschaumstoff mit Luftfilteröl
oder Motoröl benetzen.
HINWEIS:
Überschüssiges Öl ausdrücken. Der Luftfilter-
einsatz sollte durchfeuchtet, jedoch nicht tropf-
naß sein.
7.Montieren:
lLuftfiltereinsatz 1 auf Luftfilterführung
2.
8.Fett auftragen:
lLithiumfett auf Dichtfläche a auf dem
Luftfiltereinsatz auftragen.
9.Montieren:
lLuftfiltereinsatz 1
lUnterlegscheibe 2
lFlügelmutter 3
MOTORÖLSTAND KONTROLLIEREN
1.Den Motor starten, einige Minuten warm-
laufen lassen, danach fünf Minuten war-
ten.
2.Die Maschine auf einem ebenen Unter-
grund mit Hilfe eines geeigneten Stän-
ders abstellen.
3.Herausdrehen:
lÖlmeßstab 1 6.Appliquer:
lHuile pour filtre à air en mousse ou huile de
mélange
Sur l’élément.
N.B.:
Comprimer pour éliminer l’excès d’huile. L’élé-
ment doit être humide, mais sans que l’huile ne
goutte.
7.Installer:
lÉlément de filtre à air 1
Sur la monture de l’élément du filtre à air
2
8.Appliquer:
lGraisse à base de savon au lithium
Sur le plan de joint a de l’élément du filtre
à air.
9.Installer:
lÉlément de filtre à air 1
lRondelle 2
lÉcrou papillon 3
CONTRÔLE DU NIVEAU D’HUILE DE
MOTEUR
1.Mettre le moteur en marche, le faire chauffer
pendant quelques minutes, puis attendre quel-
ques minutes.
2.Placer le véhicule sur un plan horizontal et le
dresser à la verticale en plaçant un support
adéquat sous le moteur.
3.Déposer:
lJauge 1
3 - 7

3 - 8
INSP
ADJ
ENGINE OIL LEVEL INSPECTION
4. Check:
lOil level
Oil level should be between maximum
a and minimum b marks.
Oil level is low ® Add oil to proper
level.
NOTE:
When inspecting the oil level, do not screw the
dipstick into the oil tank. Insert the gauge
lightly.
(For USA and CDN)
CAUTION:
lDo not add any chemical additives.
Engine oil also lubricates the clutch and
additives could cause clutch slippage.
lDo not allow foreign material to enter the
crankcase.
Recommended oil:
At –10 ˚C (10 ˚F) or higher :
Yamalube 4 (10W-30) or SAE
10W-30 type SE motor oil
At 5 ˚C (40 ˚F) or higher õ:
Yamalube 4 (20W-40) or SAE
20W-40 type SE motor oil
(Except for USA and CDN)
CAUTION:
lDo not add any chemical additives or use
oils with a grade of CD a or higher.
lDo not use oils labeled “ENERGY CON-
SERVING II” b or higher. Engine oil also
lubricates the clutch and additives could
cause clutch slippage.
lDo not allow foreign materials to enter the
crankcase.
Recommended oil:
Refer to the following chart for
selection of oils which are suited
to the atmospheric temperatures.
Recommended engine oil classi-
fication:
API STANDARD:
API “SE” or higher grade
(Designed primarily for motor-
cycles)

INSP
ADJCONTRÔLE DU NIVEAU D’HUILE DE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
4.Kontrollieren:
lMotorölstand
Der Motorölstand sollte sich zwischen
der Maximum-Markierung a und der
Minimum-Markierung b bewegen.
Motorölstand zu niedrig ® Motoröl bis
zur empfohlenen Höhe nachfüllen.
HINWEIS:
Beim Kontrollieren des Motorölstands den
Meßstab nicht in den Öltank hineindrehen,
sondern nur leicht aufliegen lassen.
(Nur USA und CDN)
ACHTUNG:
lKeine chemischen Additive hinzufügen.
Durch das Motoröl wird auch die Kupp-
lung geschmiert, und Additive könnten ein
Durchrutschen der Kupplung bewirken.
lDarauf achten, daß keine Fremdkörper in
das Kurbelgehäuse gelangen.
(Außer USA und CDN)
ACHTUNG:
lÖle mit einer Dieselspezifikation “.../CD”
a oder höherwertig nicht verwenden.
lAuch Öle der Klasse “ENERGY CONSER-
VING II” b oder höherwertige Öle nicht
verwenden.
lKeine Additive beimischen! Da das Moto-
röl auch zur Schmierung der Kupplung
dient, können solche Zusätze zu Kupp-
lungsrutschen führen.
lDarauf achten, daß keine Fremdkörper in
das Kurbelgehäuse eindringen.
Empfohlene Ölsorte:
Bei –10 ˚C oder höher :
Yamalube 4 (10W-30) oder
SAE 10W-30 SE Motoröl
Bei 5 ˚C oder höher õ:
Yamalube 4 (20W-40) oder
SAE 20W-40 SE Motorö
Empfohlene Ölsorte:
Siehe nebenstehende Tabelle
für die Auswahl der richtigen
Ölsorte, die für die entspre-
chenden Temperaturen geeig-
net ist.
Empfohlene Motoröl-Spezifikation:
API-NORM:
API “SE” oder besser
(vorzugsweise Motorradöl)
4.Contrôler:
lNiveau d’huile
Le niveau d’huile doit se situer entre les
repères maximum a et minimum b.
Bas niveau d’huile ® Remettre à niveau.
N.B.:
Pour mesurer le niveau d’huile, ne pas revisser la
jauge dans l’orifice de remplissage d’huile du
réservoir.
(Pour les USA et le CDN)
ATTENTION:
lNe pas ajouter d’additifs chimiques. L’huile
de moteur lubrifie l’embrayage et ces additifs
pourraient le faire patiner.
lNe pas laisser entrer des corps étrangers dans
le carter.
(Excepté les USA et le CDN)
ATTENTION:
lNe pas ajouter d’additifs chimiques et ne pas
utiliser d’huiles de qualités CD a ou supérieu-
res.
lNe pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” b ou la même
désignation avec un numéro plus élevé.
L’huile de moteur lubrifie l’embrayage et ces
additifs pourraient le faire patiner.
lNe pas laisser entrer des corps étrangers dans
le carter.
Huile recommandée:
À –10 ˚C (10 ˚F) ou plus :
Yamalube 4 (10W-30) ou huile de
moteur SAE 10W-30 de classe SE
À 5 ˚C (40 ˚F) ou plus õ:
Yamalube 4 (20W-40) ou huile de
moteur SAE 20W-40 de classe SE
Huile recommandée:
Se référer au tableau suivant pour
choisir l’huile qui convient à la
température extérieure.
Type d’huile de moteur recom-
mandé:
STANDARD API:
Qualité API “SE” ou supérieure
(Destinée principalement pour les
motos)
3 - 8

3 - 9
INSP
ADJ

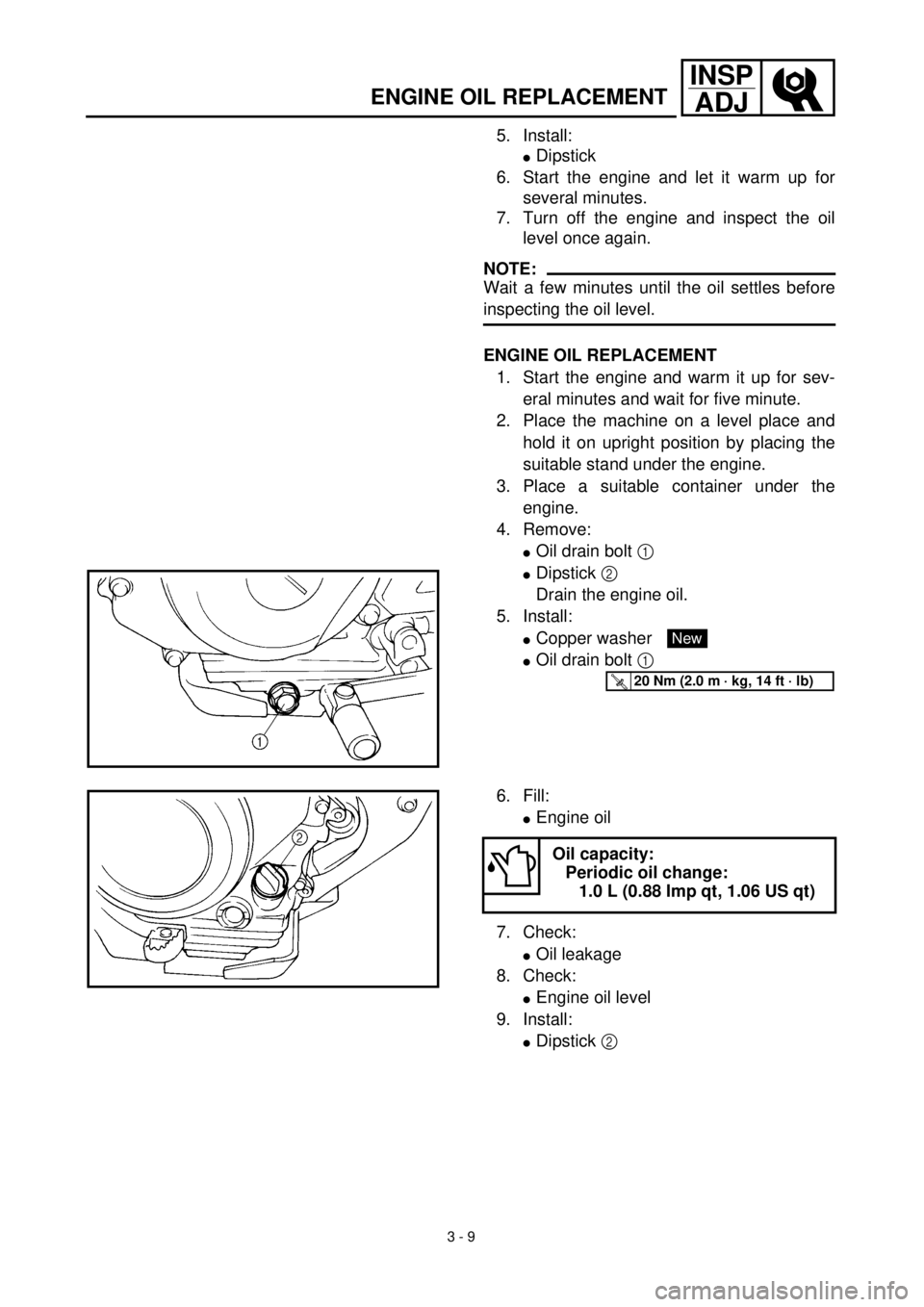

ENGINE OIL REPLACEMENT
5. Install:
lDipstick
6. Start the engine and let it warm up for
several minutes.
7. Turn off the engine and inspect the oil
level once again.
NOTE:
Wait a few minutes until the oil settles before
inspecting the oil level.
ENGINE OIL REPLACEMENT
1. Start the engine and warm it up for sev-
eral minutes and wait for five minute.
2. Place the machine on a level place and
hold it on upright position by placing the
suitable stand under the engine.
3. Place a suitable container under the
engine.
4. Remove:
lOil drain bolt 1
lDipstick 2
Drain the engine oil.
5. Install:
lCopper washer
lOil drain bolt 1
New
T R..20 Nm (2.0 m · kg, 14 ft · lb)
6. Fill:
lEngine oil
7. Check:
lOil leakage
8. Check:
lEngine oil level
9. Install:
lDipstick 2
Oil capacity:
Periodic oil change:
1.0 L (0.88 Imp qt, 1.06 US qt)

INSP
ADJCHANGEMENT DE L’HUILE DE MOTEUR
MOTORÖL WECHSELN
5.Einschrauben:
lÖlmeßstab
6.Den Motor starten und einige Minuten
warmlaufen lassen.
7.Motor wieder ausschalten und Motoröl-
stand erneut kontrollieren.
HINWEIS:
Einige Minuten warten, bis sich das Öl verteilt
hat, bevor der Motorölstand kontrolliert wird.
MOTORÖL WECHSELN
1.Den Motor starten, einige Minuten warm-
laufen lassen, danach fünf Minuten war-
ten.
2.Die Maschine auf einem ebenen Unter-
grund mit Hilfe eines geeigneten Stän-
ders abstellen.
3.Einen geeigneten Auffangbehälter unter
das Kurbelgehäuse stellen.
4.Demontieren:
lÖlablaßschraube 1
lÖlmeßstab 2
Motoröl ablassen.
5.Montieren:
lKupfer-Dichtscheibe
lÖlablaßschraube 1
New
T R..20 Nm (2,0 m · kg)
6.Befüllen:
lMotoröl
7.Kontrollieren:
lDichtigkeit
8.Kontrollieren:
lMotorölstand
9.Hineinschrauben:
lÖlmeßstab 2
Füllmenge:
Regelmäßiger Ölwechsel:
1,0 L
5.Installer:
lJauge
6.Mettre le moteur en marche et le laisser
chauffer pendant quelques minutes.
7.Couper le moteur et vérifier une nouvelle fois
le niveau d’huile.
N.B.:
Attendre quelques minutes que l’huile se soit stabi-
lisée avant de vérifier son niveau.
CHANGEMENT DE L’HUILE DE MOTEUR
1.Mettre le moteur en marche, le faire chauffer
pendant quelques minutes, puis attendre quel-
ques minutes.
2.Placer le véhicule sur un plan horizontal et le
dresser à la verticale en plaçant un support
adéquat sous le moteur.
3.Déposer un récipient adéquat sous le moteur.
4.Déposer:
lBoulon de vidange d’huile 1
lJauge 2
Vidanger l’huile de moteur.
5.Installer:
lRondelle en cuivre
lBoulon de vidange d’huile 1
New
T R..20 Nm (2,0 m · kg, 14 ft · lb)
6.Remplir:
lHuile de moteur
7.Contrôler:
lFuites d’huile
8.Contrôler:
lNiveau de l’huile de moteur
9.Installer:
lJauge 2
Quantité d’huile:
Vidange d’huile périodique:
1,0 L (0,88 Imp qt, 1,06 US qt)
3 - 9

3 - 10
INSP
ADJOIL PRESSURE INSPECTION/PILOT AIR SCREW
ADJUSTMENT/ENGINE IDLING SPEED ADJUSTMENT
OIL PRESSURE INSPECTION
1. Check:
lOil pressure
Checking steps:
lSlightly loosen the oil pressure check bolt
1.
lStart the engine and keep it idling until oil
starts to seep from the oil pressure check
bolt. If no oil comes out after one minute,
turn the engine off so it will not seize.
lCheck oil passages and oil pump for dam-
age or leakage.
lStart the engine after solving the prob-
lem(s) and recheck the oil pressure.
lTighten the oil pressure check bolt.
T R..
Oil pressure check bolt:
7 Nm (0.7 m • kg, 5.1 ft • lb)
PILOT AIR SCREW ADJUSTMENT
1. Adjust:
lPilot air screw 1
Adjustment steps:
NOTE:
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot air screw has
been individually set at the factory. Before
adjusting the pilot air screw, turn it in fully
and count the number of turns. Record this
number as the factory-set number of turns
out.
lScrew in the pilot air screw until it is lightly
seated.
lBack out by the specified number of turns.
Pilot air screw:
2-1/2 ~ 3-1/2 turns out (example)
ENGINE IDLING SPEED ADJUSTMENT
1. Start the engine and thoroughly warm it
up.
2. Attach:
lInductive tachometer
To spark plug lead.
3. Adjust:
lEngine idling speed
