YAMAHA TTR125 2003 Owners Manual

INSP
ADJ

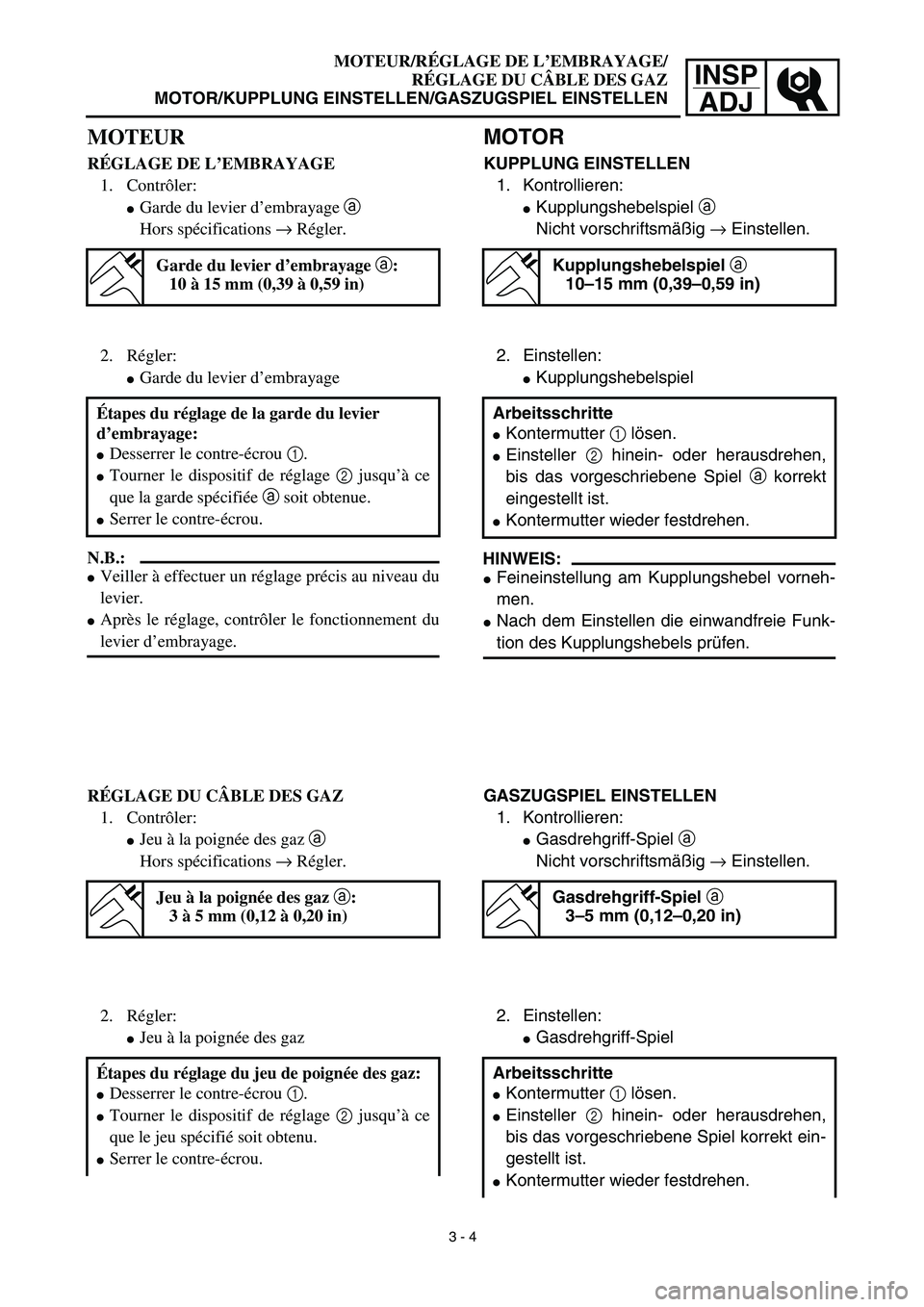

MOTEUR/RÉGLAGE DE L’EMBRAYAGE/
RÉGLAGE DU CÂBLE DES GAZ
MOTOR/KUPPLUNG EINSTELLEN/GASZUGSPIEL EINSTELLEN
MOTOR
KUPPLUNG EINSTELLEN
1. Kontrollieren:

Kupplungshebelspiel
a

Nicht vorschriftsmäßig
→
Einstellen.
Kupplungshebelspiel
a
10–15 mm (0,39–0,59 in)
2. Einstellen:

Kupplungshebelspiel
HINWEIS:


Feineinstellung am Kupplungshebel vorneh-
men.

Nach dem Einstellen die einwandfreie Funk-
tion des Kupplungshebels prüfen.
Arbeitsschritte

Kontermutter
1
lösen.

Einsteller
2
hinein- oder herausdrehen,
bis das vorgeschriebene Spiel
a
korrekt
eingestellt ist.

Kontermutter wieder festdrehen.
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:

Gasdrehgriff-Spiel
a

Nicht vorschriftsmäßig
→
Einstellen.
Gasdrehgriff-Spiel
a
3–5 mm (0,12–0,20 in)
2. Einstellen:

Gasdrehgriff-Spiel
Arbeitsschritte

Kontermutter
1
lösen.

Einsteller
2
hinein- oder herausdrehen,
bis das vorgeschriebene Spiel korrekt ein-
gestellt ist.

Kontermutter wieder festdrehen.
MOTEUR
RÉGLAGE DE L’EMBRAYAGE
1. Contrôler:

Garde du levier d’embrayage
a
Hors spécifications
→
Régler.
Garde du levier d’embrayage
a
:
10 à 15 mm (0,39 à 0,59 in)
2. Régler:

Garde du levier d’embrayage
N.B.:


Veiller à effectuer un réglage précis au niveau du
levier.

Après le réglage, contrôler le fonctionnement du
levier d’embrayage.
Étapes du réglage de la garde du levier
d’embrayage:
Desserrer le contre-écrou 1.
Tourner le dispositif de réglage 2 jusqu’à ce
que la garde spécifiée a soit obtenue.
Serrer le contre-écrou.
RÉGLAGE DU CÂBLE DES GAZ
1. Contrôler:
Jeu à la poignée des gaz a
Hors spécifications → Régler.
Jeu à la poignée des gaz a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu à la poignée des gaz
Étapes du réglage du jeu de poignée des gaz:
Desserrer le contre-écrou 1.
Tourner le dispositif de réglage 2 jusqu’à ce
que le jeu spécifié soit obtenu.
Serrer le contre-écrou.
3 - 4

3 - 5
INSP
ADJ

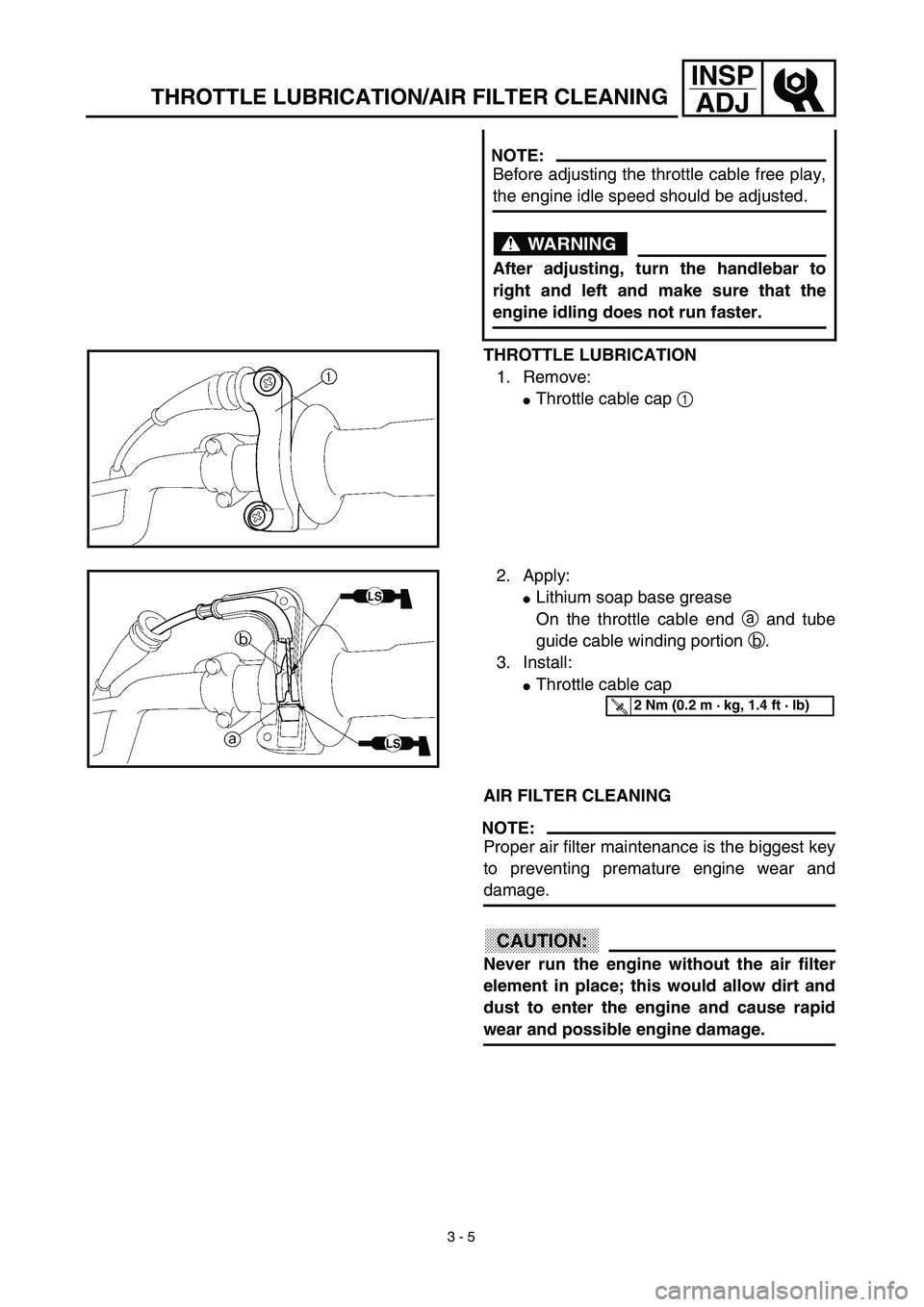

THROTTLE LUBRICATION/AIR FILTER CLEANING
THROTTLE LUBRICATION
1. Remove:

Throttle cable cap
1

NOTE:

Before adjusting the throttle cable free play,
the engine idle speed should be adjusted.
WARNING

After adjusting, turn the handlebar to
right and left and make sure that the
engine idling does not run faster.
2. Apply:

Lithium soap base grease
On the throttle cable end
a
and tube
guide cable winding portion
b
.
3. Install:

Throttle cable cap
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)

AIR FILTER CLEANING
NOTE:

Proper air filter maintenance is the biggest key
to preventing premature engine wear and
damage.
CAUTION:

Never run the engine without the air filter
element in place; this would allow dirt and
dust to enter the engine and cause rapid
wear and possible engine damage.

INSP

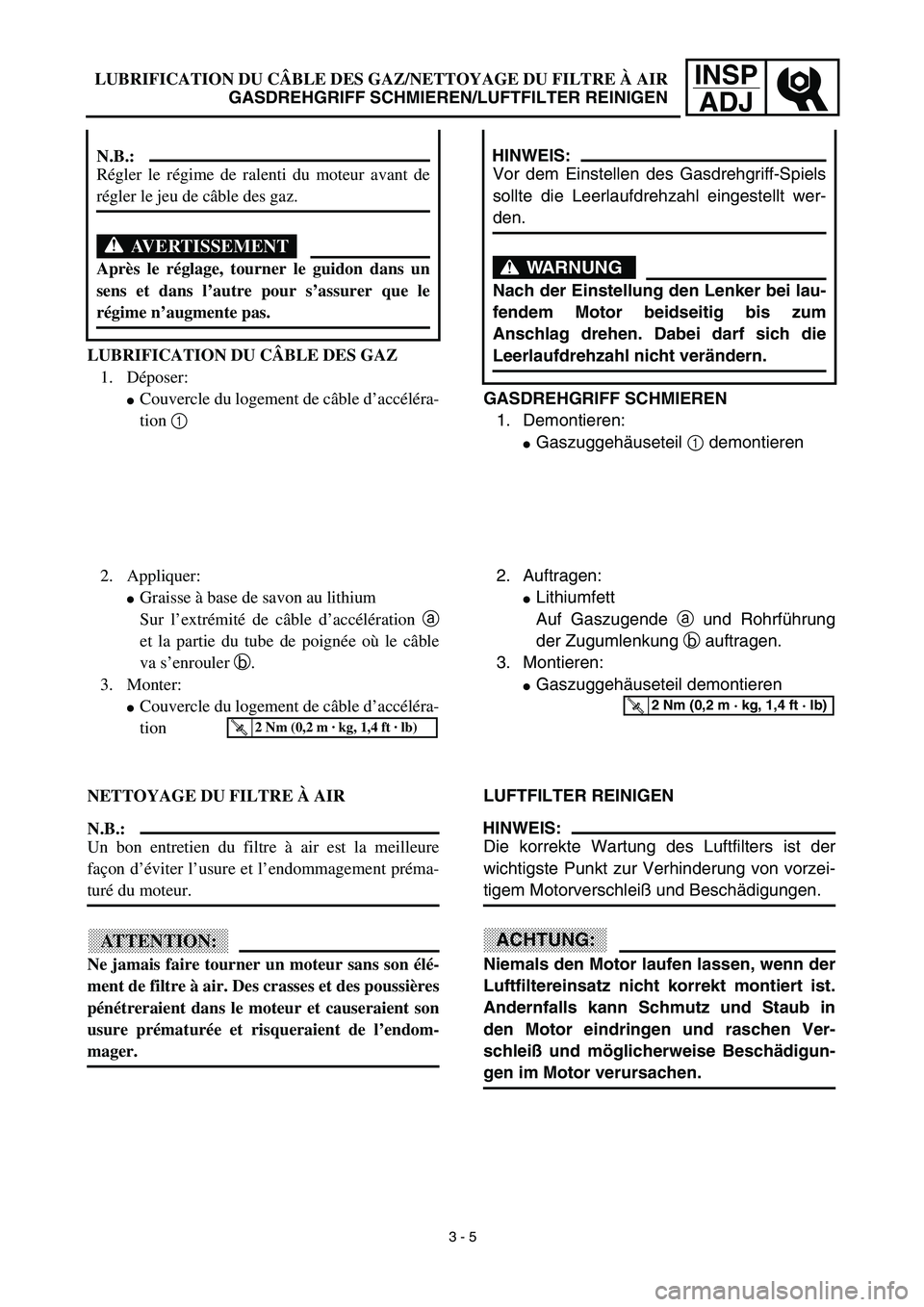

ADJLUBRIFICATION DU CÂBLE DES GAZ/NETTOYAGE DU FILTRE À AIR
GASDREHGRIFF SCHMIEREN/LUFTFILTER REINIGEN
GASDREHGRIFF SCHMIEREN
1. Demontieren:
Gaszuggehäuseteil 1 demontieren
HINWEIS:
Vor dem Einstellen des Gasdrehgriff-Spiels
sollte die Leerlaufdrehzahl eingestellt wer-
den.
WARNUNG
Nach der Einstellung den Lenker bei lau-
fendem Motor beidseitig bis zum
Anschlag drehen. Dabei darf sich die
Leerlaufdrehzahl nicht verändern.
2. Auftragen:
Lithiumfett
Auf Gaszugende a und Rohrführung
der Zugumlenkung b auftragen.
3. Montieren:
Gaszuggehäuseteil demontieren
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
LUFTFILTER REINIGEN
HINWEIS:
Die korrekte Wartung des Luftfilters ist der
wichtigste Punkt zur Verhinderung von vorzei-
tigem Motorverschleiß und Beschädigungen.
ACHTUNG:
Niemals den Motor laufen lassen, wenn der
Luftfiltereinsatz nicht korrekt montiert ist.
Andernfalls kann Schmutz und Staub in
den Motor eindringen und raschen Ver-
schleiß und möglicherweise Beschädigun-
gen im Motor verursachen. LUBRIFICATION DU CÂBLE DES GAZ
1. Déposer:
Couvercle du logement de câble d’accéléra-
tion 1
N.B.:
Régler le régime de ralenti du moteur avant de
régler le jeu de câble des gaz.
AVERTISSEMENT
Après le réglage, tourner le guidon dans un
sens et dans l’autre pour s’assurer que le
régime n’augmente pas.
2. Appliquer:
Graisse à base de savon au lithium
Sur l’extrémité de câble d’accélération a
et la partie du tube de poignée où le câble
va s’enrouler b.
3. Monter:
Couvercle du logement de câble d’accéléra-
tion
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
NETTOYAGE DU FILTRE À AIR
N.B.:
Un bon entretien du filtre à air est la meilleure
façon d’éviter l’usure et l’endommagement préma-
turé du moteur.
ATTENTION:
Ne jamais faire tourner un moteur sans son élé-
ment de filtre à air. Des crasses et des poussières
pénétreraient dans le moteur et causeraient son
usure prématurée et risqueraient de l’endom-
mager.
3 - 5

3 - 6
INSP
ADJ

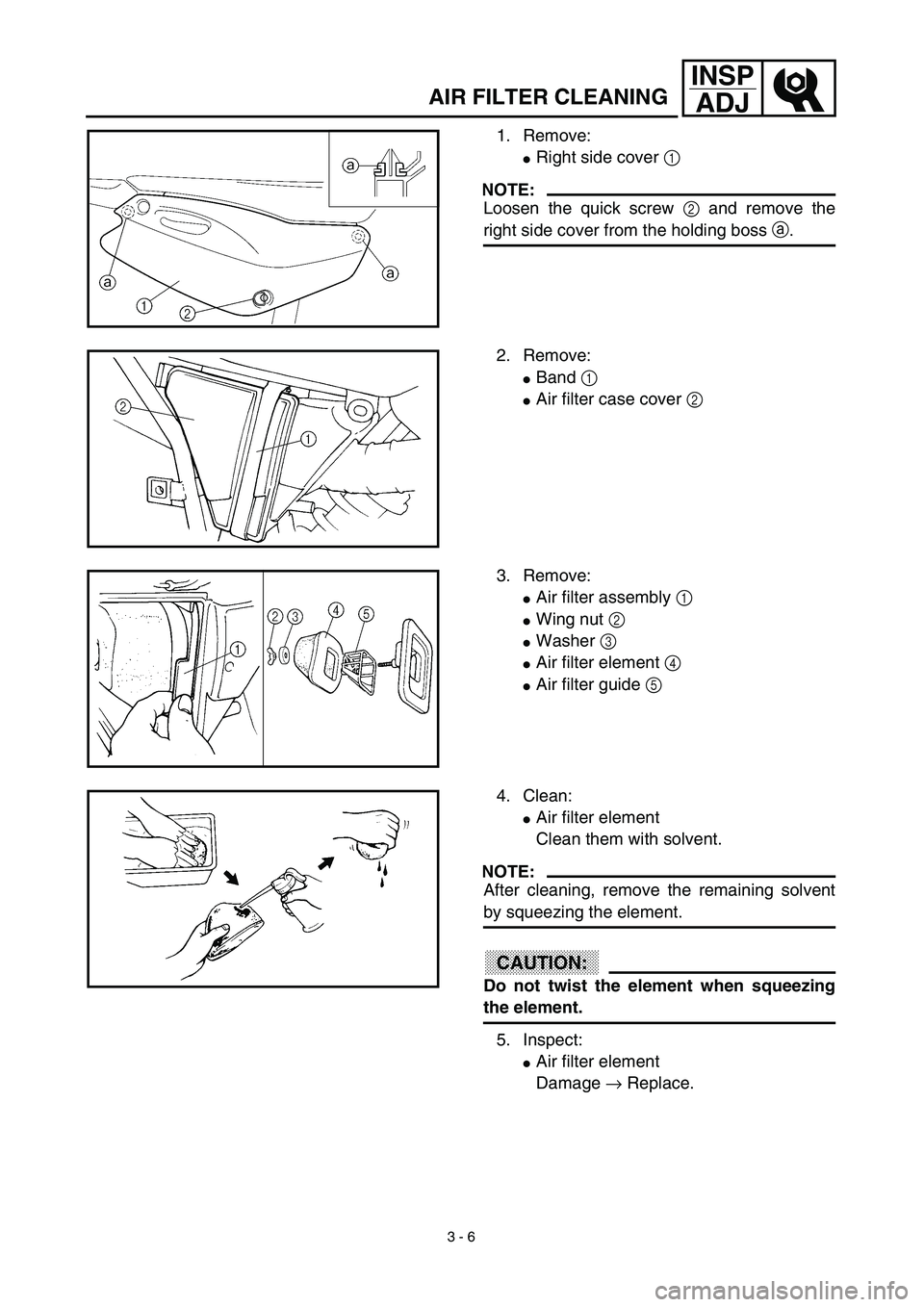

1. Remove:

Right side cover
1

NOTE:

Loosen the quick screw
2 and remove the
right side cover from the holding boss a.
2. Remove:
Band 1
Air filter case cover 2
3. Remove:
Air filter assembly 1
Wing nut 2
Washer 3
Air filter element 4
Air filter guide 5
4. Clean:
Air filter element
Clean them with solvent.
NOTE:
After cleaning, remove the remaining solvent
by squeezing the element.
CAUTION:
Do not twist the element when squeezing
the element.
5. Inspect:
Air filter element
Damage → Replace.
AIR FILTER CLEANING

INSP

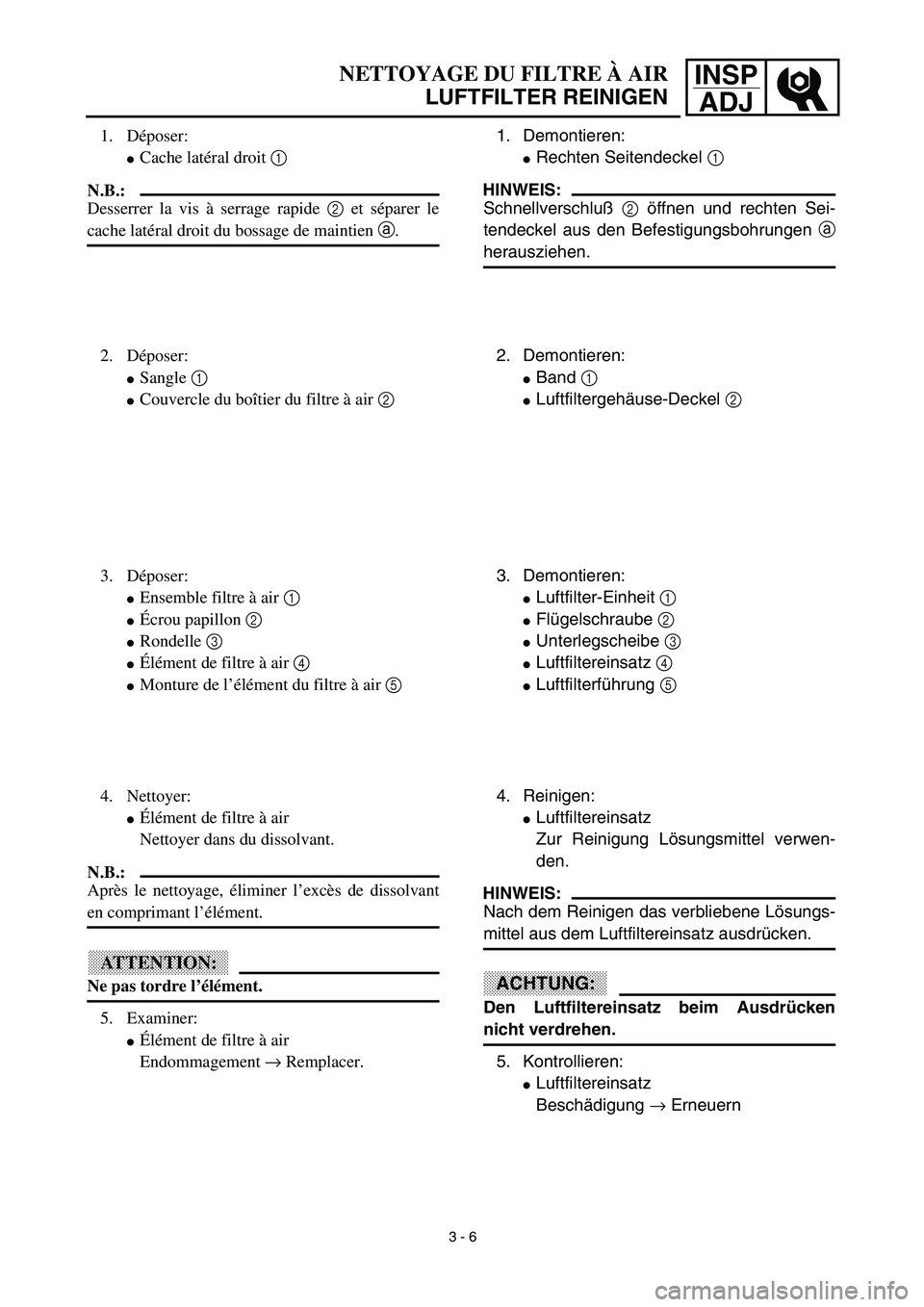

ADJNETTOYAGE DU FILTRE À AIR
LUFTFILTER REINIGEN
1. Demontieren:
Rechten Seitendeckel 1
HINWEIS:
Schnellverschluß 2 öffnen und rechten Sei-
tendeckel aus den Befestigungsbohrungen a
herausziehen.
2. Demontieren:
Band 1
Luftfiltergehäuse-Deckel 2
3. Demontieren:
Luftfilter-Einheit 1
Flügelschraube 2
Unterlegscheibe 3
Luftfiltereinsatz 4
Luftfilterführung 5
4. Reinigen:
Luftfiltereinsatz
Zur Reinigung Lösungsmittel verwen-
den.
HINWEIS:
Nach dem Reinigen das verbliebene Lösungs-
mittel aus dem Luftfiltereinsatz ausdrücken.
ACHTUNG:
Den Luftfiltereinsatz beim Ausdrücken
nicht verdrehen.
5. Kontrollieren:
Luftfiltereinsatz
Beschädigung → Erneuern 1. Déposer:
Cache latéral droit 1
N.B.:
Desserrer la vis à serrage rapide 2 et séparer le
cache latéral droit du bossage de maintien a.
2. Déposer:
Sangle 1
Couvercle du boîtier du filtre à air 2
3. Déposer:
Ensemble filtre à air 1
Écrou papillon 2
Rondelle 3
Élément de filtre à air 4
Monture de l’élément du filtre à air 5
4. Nettoyer:
Élément de filtre à air
Nettoyer dans du dissolvant.
N.B.:
Après le nettoyage, éliminer l’excès de dissolvant
en comprimant l’élément.
ATTENTION:
Ne pas tordre l’élément.
5. Examiner:
Élément de filtre à air
Endommagement → Remplacer.
3 - 6

3 - 7
INSP
ADJ

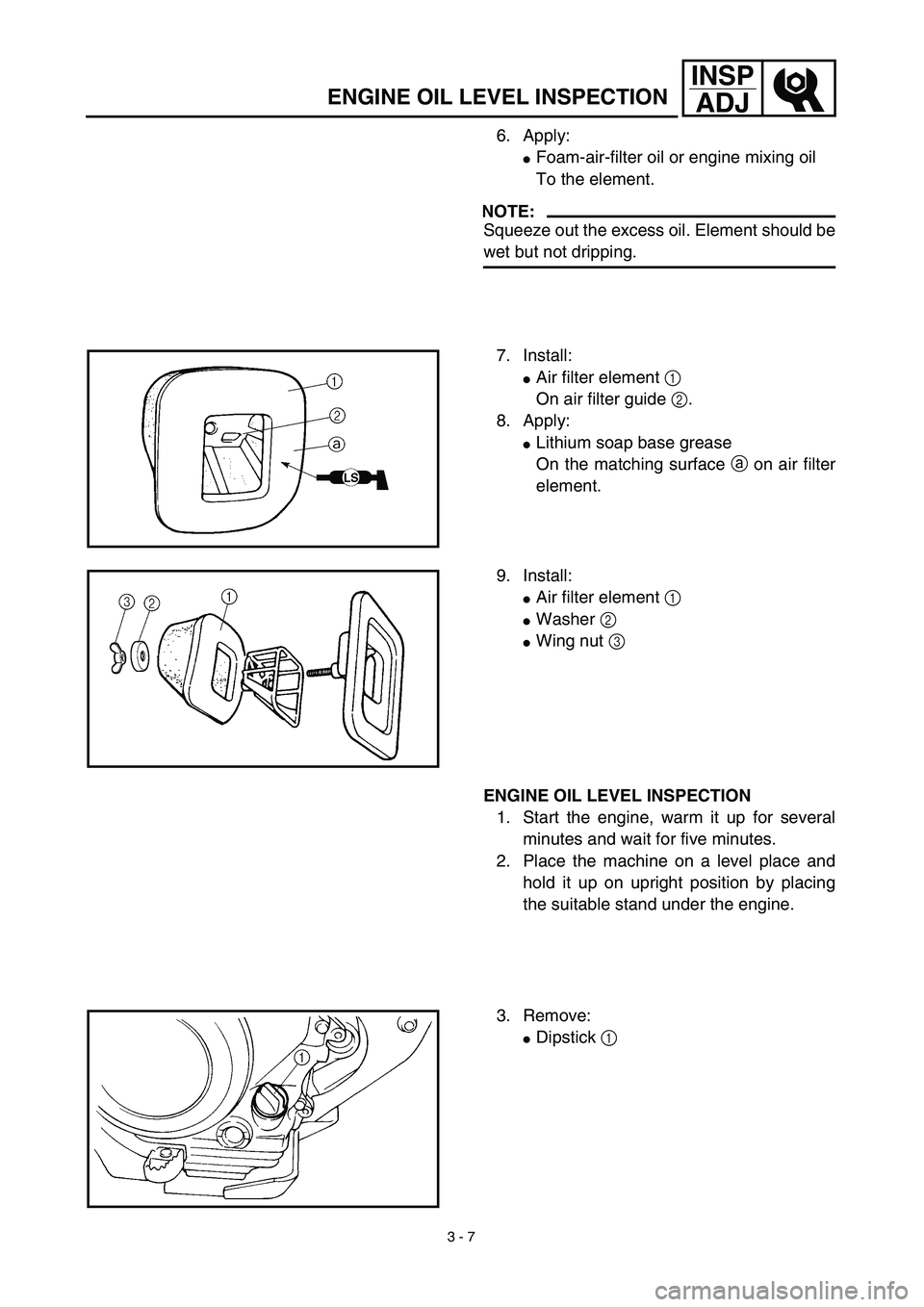

ENGINE OIL LEVEL INSPECTION
6. Apply:
Foam-air-filter oil or engine mixing oil
To the element.
NOTE:
Squeeze out the excess oil. Element should be
wet but not dripping.
7. Install:
Air filter element 1
On air filter guide 2.
8. Apply:
Lithium soap base grease
On the matching surface a on air filter
element.
9. Install:
Air filter element 1
Washer 2
Wing nut 3
ENGINE OIL LEVEL INSPECTION
1. Start the engine, warm it up for several
minutes and wait for five minutes.
2. Place the machine on a level place and
hold it up on upright position by placing
the suitable stand under the engine.
3. Remove:
Dipstick 1

INSP

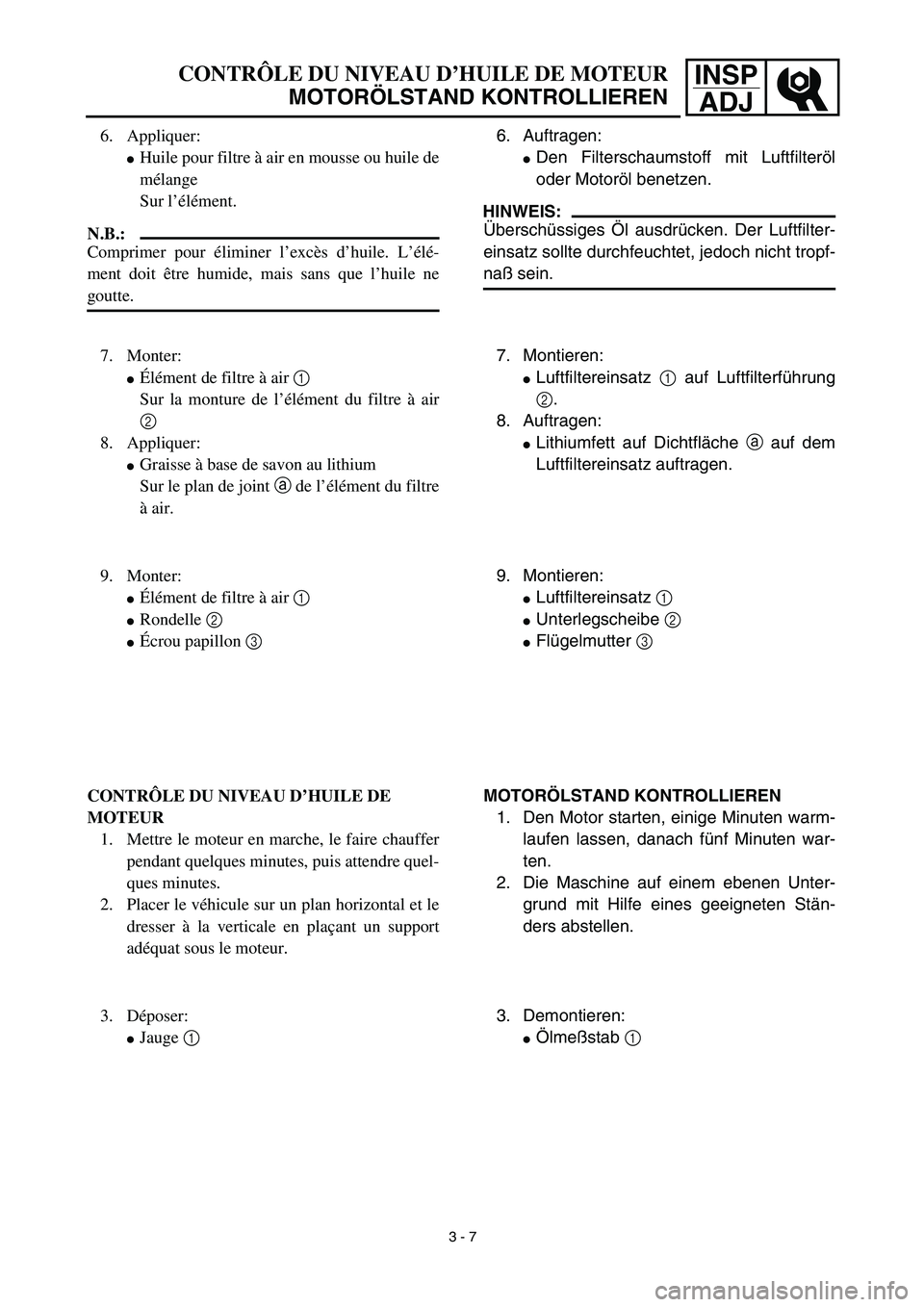

ADJCONTRÔLE DU NIVEAU D’HUILE DE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
6. Auftragen:
Den Filterschaumstoff mit Luftfilteröl
oder Motoröl benetzen.
HINWEIS:
Überschüssiges Öl ausdrücken. Der Luftfilter-
einsatz sollte durchfeuchtet, jedoch nicht tropf-
naß sein.
7. Montieren:
Luftfiltereinsatz 1 auf Luftfilterführung
2.
8. Auftragen:
Lithiumfett auf Dichtfläche a auf dem
Luftfiltereinsatz auftragen.
9. Montieren:
Luftfiltereinsatz 1
Unterlegscheibe 2
Flügelmutter 3
MOTORÖLSTAND KONTROLLIEREN
1. Den Motor starten, einige Minuten warm-
laufen lassen, danach fünf Minuten war-
ten.
2. Die Maschine auf einem ebenen Unter-
grund mit Hilfe eines geeigneten Stän-
ders abstellen.
3. Demontieren:
Ölmeßstab 1 6. Appliquer:
Huile pour filtre à air en mousse ou huile de
mélange
Sur l’élément.
N.B.:
Comprimer pour éliminer l’excès d’huile. L’élé-
ment doit être humide, mais sans que l’huile ne
goutte.
7. Monter:
Élément de filtre à air 1
Sur la monture de l’élément du filtre à air
2
8. Appliquer:
Graisse à base de savon au lithium
Sur le plan de joint a de l’élément du filtre
à air.
9. Monter:
Élément de filtre à air 1
Rondelle 2
Écrou papillon 3
CONTRÔLE DU NIVEAU D’HUILE DE
MOTEUR
1. Mettre le moteur en marche, le faire chauffer
pendant quelques minutes, puis attendre quel-
ques minutes.
2. Placer le véhicule sur un plan horizontal et le
dresser à la verticale en plaçant un support
adéquat sous le moteur.
3. Déposer:
Jauge 1
3 - 7

3 - 8
INSP
ADJ
ENGINE OIL LEVEL INSPECTION
4. Check:
Oil level
Oil level should be between maximum
a and minimum b marks.
Oil level is low → Add oil to proper
level.
NOTE:
When inspecting the oil level, do not screw the
dipstick into the oil tank. Insert the gauge
lightly.
(For USA and CDN)
CAUTION:
Do not add any chemical additives.
Engine oil also lubricates the clutch and
additives could cause clutch slippage.
Do not allow foreign material to enter the
crankcase.
Recommended oil:
At –10 ˚C (10 ˚F) or higher Å:
Yamalube 4 (10W-30) or SAE
10W-30 type SE motor oil
At 5 ˚C (40 ˚F) or higher ı:
Yamalube 4 (20W-40) or SAE
20W-40 type SE motor oil
(Except for USA and CDN)
CAUTION:
Do not add any chemical additives or use
oils with a grade of CD a or higher.
Do not use oils labeled “ENERGY CON-
SERVING II” b or higher. Engine oil also
lubricates the clutch and additives could
cause clutch slippage.
Do not allow foreign materials to enter the
crankcase.
Recommended oil:
Refer to the following chart for
selection of oils which are suited
to the atmospheric temperatures.
Recommended engine oil classi-
fication:
API STANDARD:
API “SE” or higher grade
(Designed primarily for motor-
cycles)

INSP

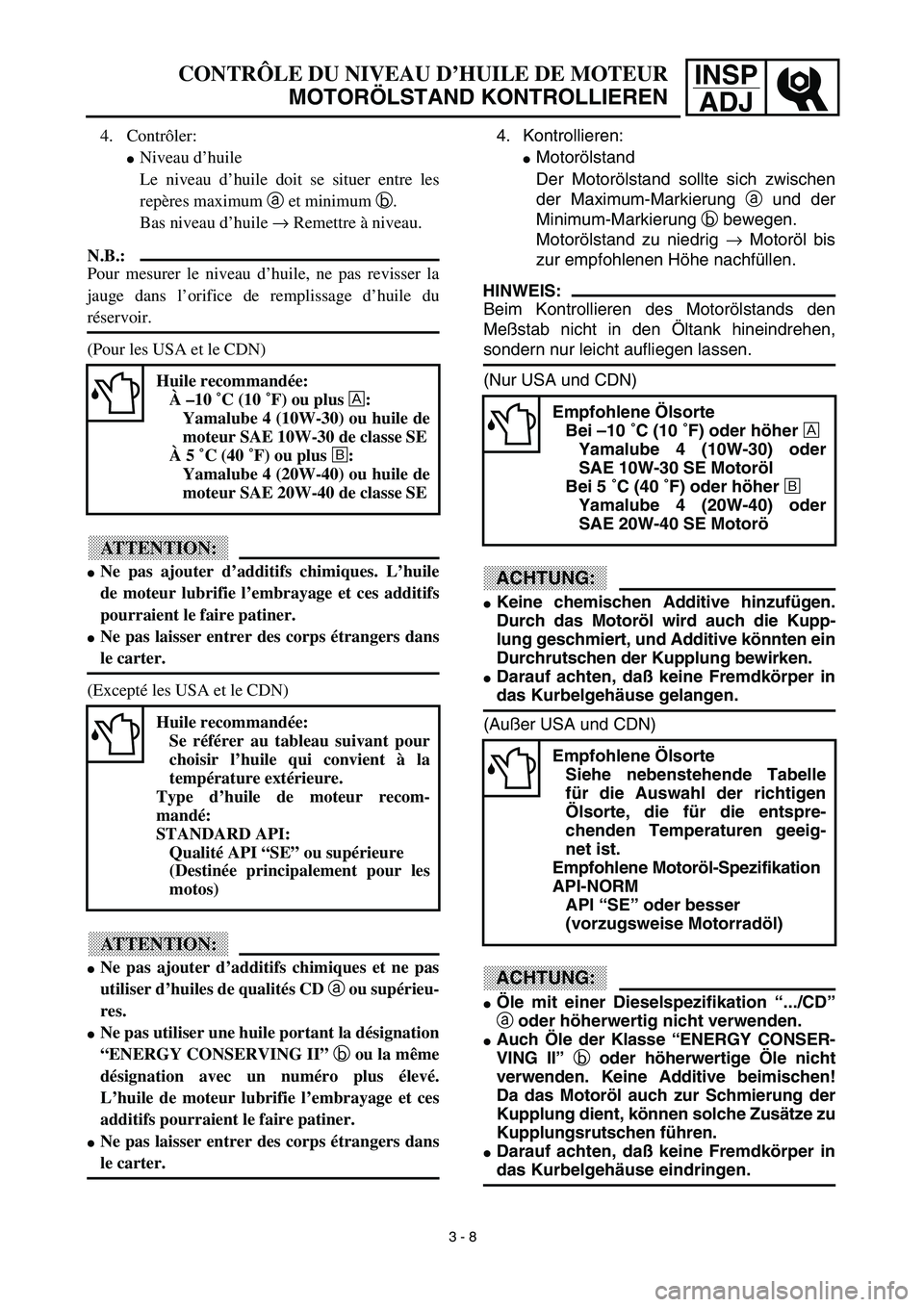

ADJCONTRÔLE DU NIVEAU D’HUILE DE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
4. Kontrollieren:
Motorölstand
Der Motorölstand sollte sich zwischen
der Maximum-Markierung a und der
Minimum-Markierung b bewegen.
Motorölstand zu niedrig → Motoröl bis
zur empfohlenen Höhe nachfüllen.
HINWEIS:
Beim Kontrollieren des Motorölstands den
Meßstab nicht in den Öltank hineindrehen,
sondern nur leicht aufliegen lassen.
(Nur USA und CDN)
ACHTUNG:
Keine chemischen Additive hinzufügen.
Durch das Motoröl wird auch die Kupp-
lung geschmiert, und Additive könnten ein
Durchrutschen der Kupplung bewirken.
Darauf achten, daß keine Fremdkörper in
das Kurbelgehäuse gelangen.
(Außer USA und CDN)
ACHTUNG:
Öle mit einer Dieselspezifikation “.../CD”
a oder höherwertig nicht verwenden.
Auch Öle der Klasse “ENERGY CONSER-
VING II” b oder höherwertige Öle nicht
verwenden. Keine Additive beimischen!
Da das Motoröl auch zur Schmierung der
Kupplung dient, können solche Zusätze zu
Kupplungsrutschen führen.
Darauf achten, daß keine Fremdkörper in
das Kurbelgehäuse eindringen.
Empfohlene Ölsorte
Bei –10 ˚C (10 ˚F) oder höher Å
Yamalube 4 (10W-30) oder
SAE 10W-30 SE Motoröl
Bei 5 ˚C (40 ˚F) oder höher ı
Yamalube 4 (20W-40) oder
SAE 20W-40 SE Motorö
Empfohlene Ölsorte
Siehe nebenstehende Tabelle
für die Auswahl der richtigen
Ölsorte, die für die entspre-
chenden Temperaturen geeig-
net ist.
Empfohlene Motoröl-Spezifikation
API-NORM
API “SE” oder besser
(vorzugsweise Motorradöl)
4. Contrôler:
Niveau d’huile
Le niveau d’huile doit se situer entre les
repères maximum a et minimum b.
Bas niveau d’huile → Remettre à niveau.
N.B.:
Pour mesurer le niveau d’huile, ne pas revisser la
jauge dans l’orifice de remplissage d’huile du
réservoir.
(Pour les USA et le CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques. L’huile
de moteur lubrifie l’embrayage et ces additifs
pourraient le faire patiner.
Ne pas laisser entrer des corps étrangers dans
le carter.
(Excepté les USA et le CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques et ne pas
utiliser d’huiles de qualités CD a ou supérieu-
res.
Ne pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” b ou la même
désignation avec un numéro plus élevé.
L’huile de moteur lubrifie l’embrayage et ces
additifs pourraient le faire patiner.
Ne pas laisser entrer des corps étrangers dans
le carter.
Huile recommandée:
À –10 ˚C (10 ˚F) ou plus Å:
Yamalube 4 (10W-30) ou huile de
moteur SAE 10W-30 de classe SE
À 5 ˚C (40 ˚F) ou plus ı:
Yamalube 4 (20W-40) ou huile de
moteur SAE 20W-40 de classe SE
Huile recommandée:
Se référer au tableau suivant pour
choisir l’huile qui convient à la
température extérieure.
Type d’huile de moteur recom-
mandé:
STANDARD API:
Qualité API “SE” ou supérieure
(Destinée principalement pour les
motos)
3 - 8

3 - 9
INSP
ADJ

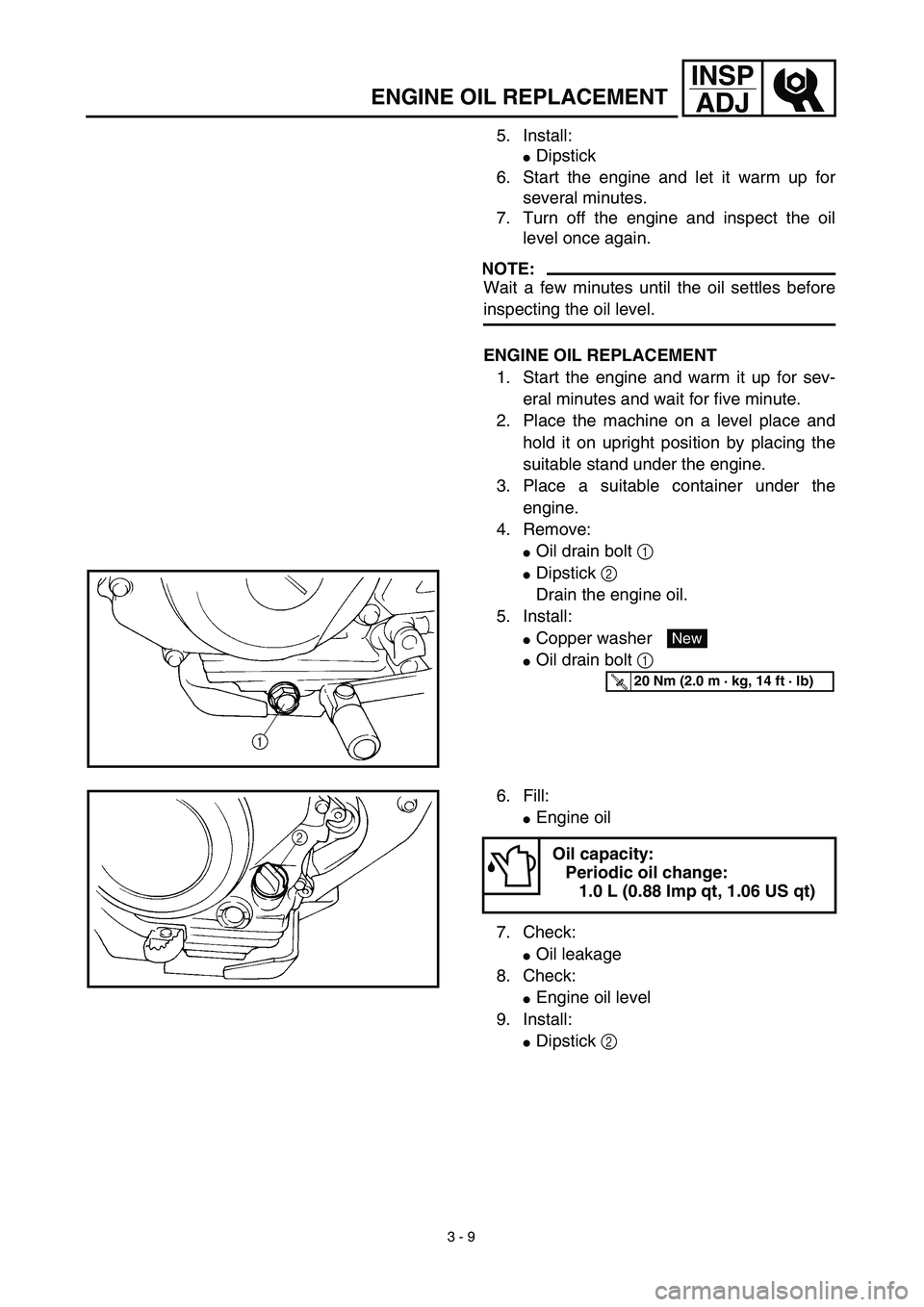

ENGINE OIL REPLACEMENT
5. Install:
Dipstick
6. Start the engine and let it warm up for
several minutes.
7. Turn off the engine and inspect the oil
level once again.
NOTE:
Wait a few minutes until the oil settles before
inspecting the oil level.
ENGINE OIL REPLACEMENT
1. Start the engine and warm it up for sev-
eral minutes and wait for five minute.
2. Place the machine on a level place and
hold it on upright position by placing the
suitable stand under the engine.
3. Place a suitable container under the
engine.
4. Remove:
Oil drain bolt 1
Dipstick 2
Drain the engine oil.
5. Install:
Copper washer
Oil drain bolt 1
New
T R..20 Nm (2.0 m · kg, 14 ft · lb)
6. Fill:
Engine oil
7. Check:
Oil leakage
8. Check:
Engine oil level
9. Install:
Dipstick 2
Oil capacity:
Periodic oil change:
1.0 L (0.88 Imp qt, 1.06 US qt)
