YAMAHA TTR125 2006 User Guide

SICHERHEITSINFORMATION

1. Das Fahrzeug nicht auf der Straße fahren.
2. Den Motor nicht in geschlossenen Räumen
starten.
3. Dieses Fahrzeug ist nur für eine Person
zugelassen. Zweipersonen-Betrieb ist nicht
gestattet.
4. Sicheres Fahren kann man lernen. Im
Zweifelsfall die Eltern fragen.
5. Beim Fahren immer einen Helm tragen.
1
Helm
2
Schutzbrille
3
Mundschutz
4
Motorrad-Handschuhe
5
Motorradstiefel
6
Motocross-Hose
7
Langärmeliges Trainingshemd
8
Brustschutz

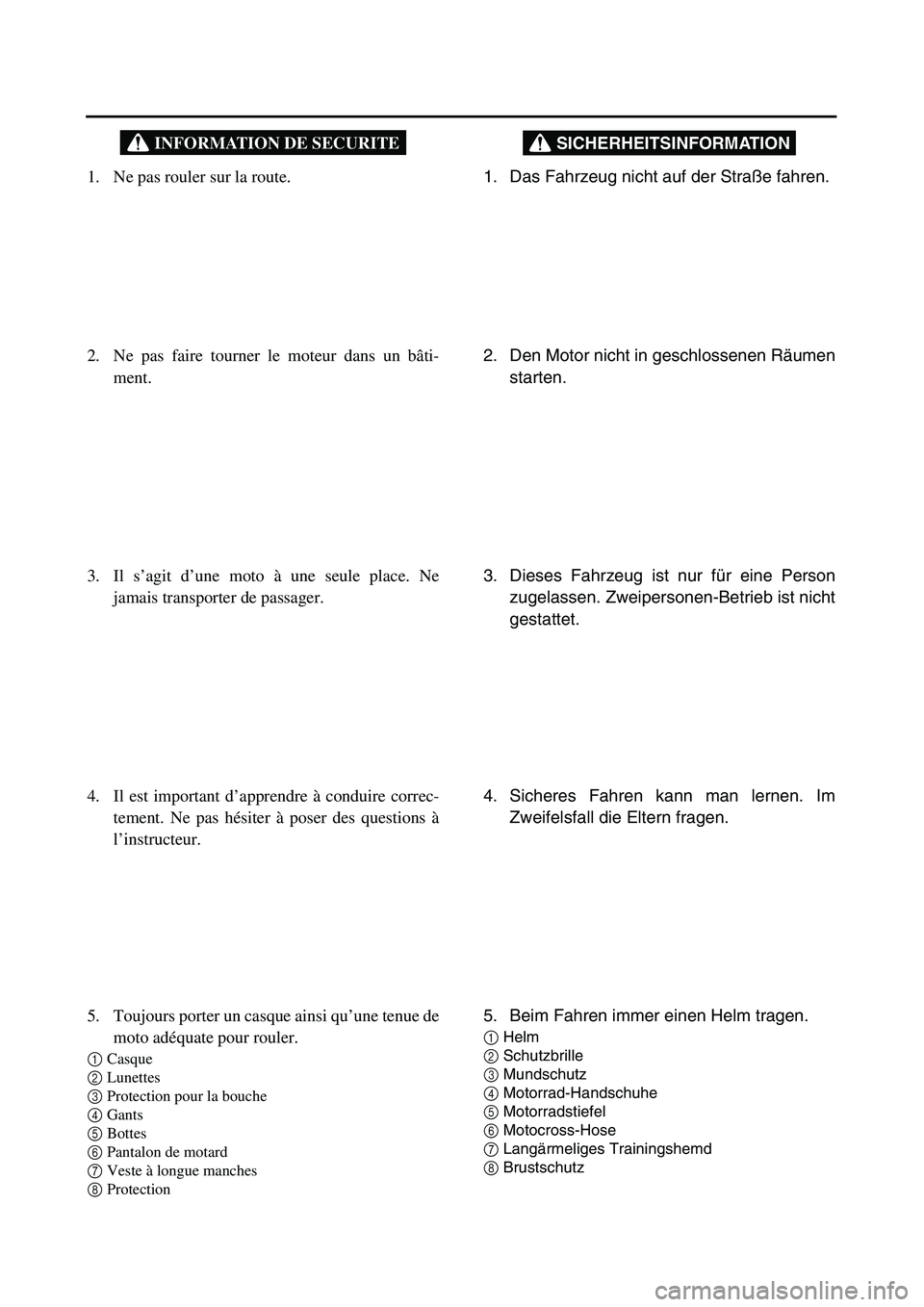

INFORMATION DE SECURITE

1. Ne pas rouler sur la route.
2. Ne pas faire tourner le moteur dans un bâti-
ment.
3. Il s’agit d’une moto à une seule place. Ne
jamais transporter de passager.
4. Il est important d’apprendre à conduire correc-
tement. Ne pas hésiter à poser des questions à
l’instructeur.
5. Toujours porter un casque ainsi qu’une tenue de
moto adéquate pour rouler.
1
Casque
2
Lunettes
3
Protection pour la bouche
4
Gants
5
Bottes
6
Pantalon de motard
7
Veste à longue manches
8
Protection

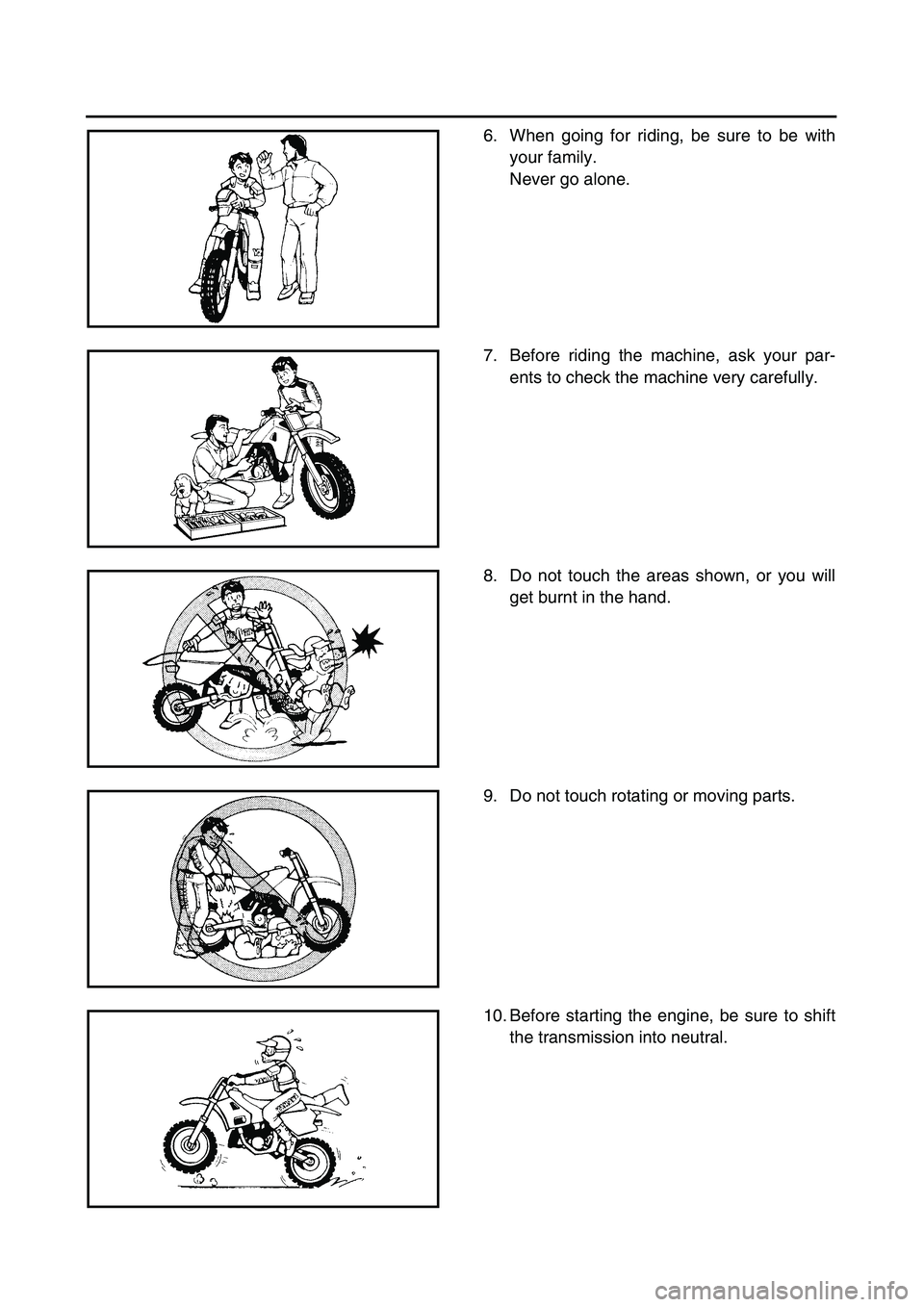

6. When going for riding, be sure to be with
your family.
Never go alone.
7. Before riding the machine, ask your par-
ents to check the machine very carefully.
8. Do not touch the areas shown, or you will
get burnt in the hand.
9. Do not touch rotating or moving parts.
10. Before starting the engine, be sure to shift
the transmission into neutral.

6. Beim Fahren sollte immer ein Elternteil anwesend sein. Niemals alleine fahren.
7. Vor Fahrtantritt mu ss die Maschine von
einem Elternteil sorgf ältig überpr üft wer-
den.
8. Die abgebildeten Fahrzeugbereiche nicht berühren, da es sonst zu Verbrennungen
kommen kann.
9. Keine sich drehenden oder sich bewegen- den Teile ber ühren.
10.Vor dem Starten des Motors sicherstellen, dass sich das Getriebe in der Leerlaufstel-
lung befindet.

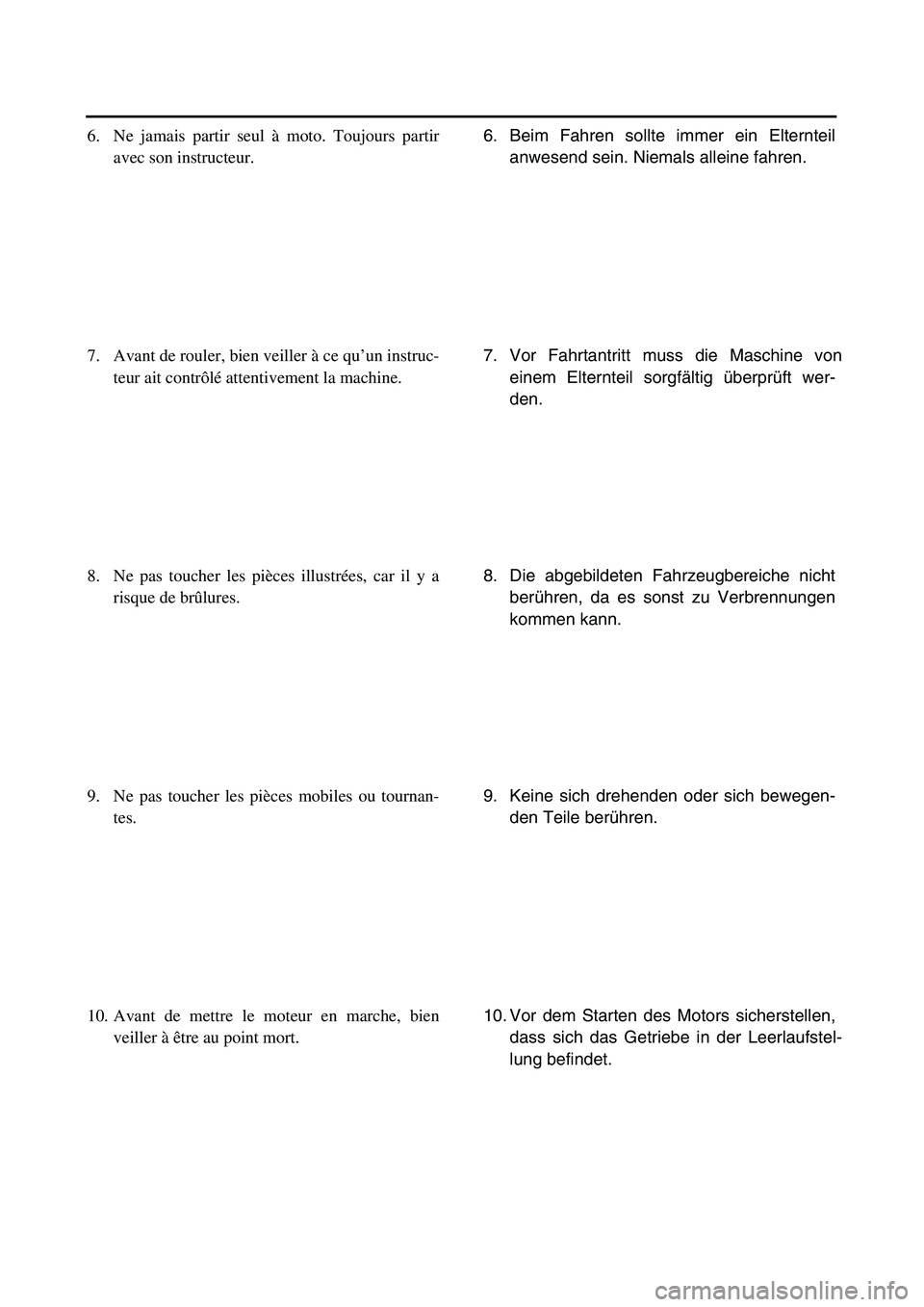

6. Ne jamais partir seul à moto. Toujours partir
avec son instructeur.
7. Avant de rouler, bien veiller à ce qu ’un instruc-
teur ait contr ôlé attentivement la machine.
8. Ne pas toucher les pi èces illustr ées, car il y a
risque de br ûlures.
9. Ne pas toucher les pi èces mobiles ou tournan-
tes.
10. Avant de mettre le moteur en marche, bien veiller à ê tre au point mort.

EC050000

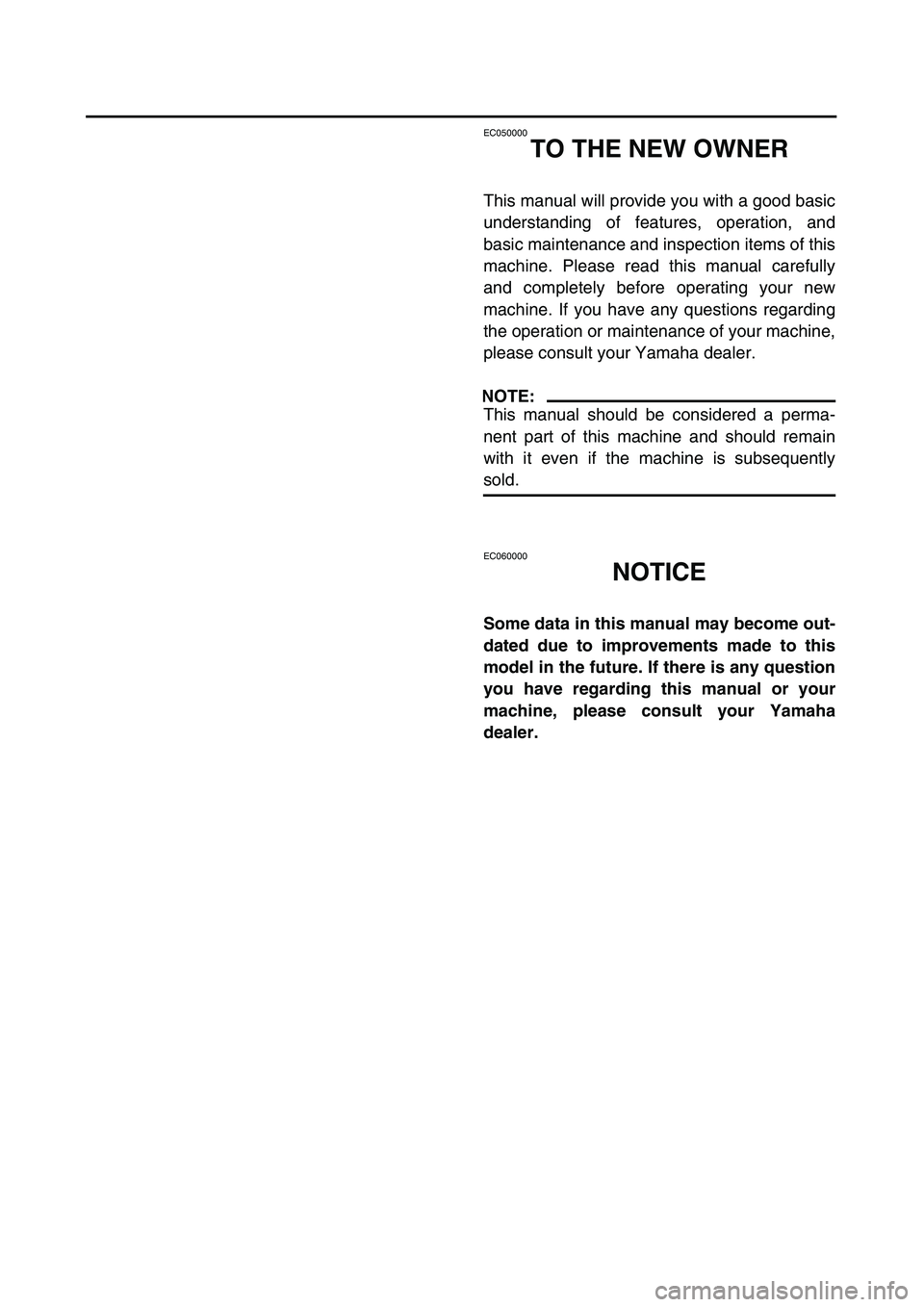

TO THE NEW OWNER
This manual will provide you with a good basic
understanding of features, operation, and
basic maintenance and inspection items of this
machine. Please read this manual carefully
and completely before operating your new
machine. If you have any questions regarding
the operation or maintenance of your machine,
please consult your Yamaha dealer.
NOTE:

This manual should be considered a perma-
nent part of this machine and should remain
with it even if the machine is subsequently
sold.
EC060000
NOTICE
Some data in this manual may become out-
dated due to improvements made to this
model in the future. If there is any question
you have regarding this manual or your
machine, please consult your Yamaha
dealer.

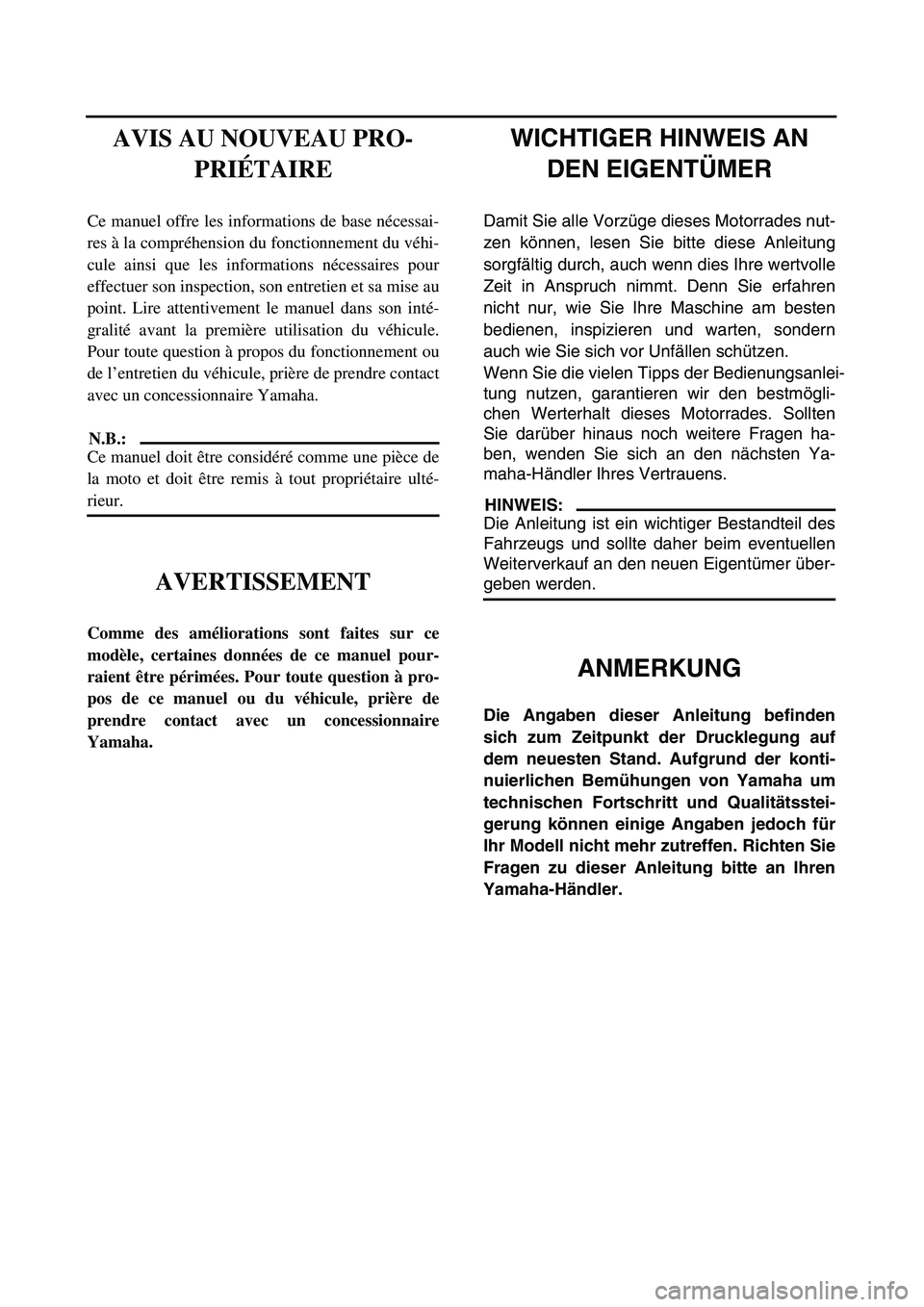

WICHTIGER HINWEIS AN DEN EIGENT ÜMER
Damit Sie alle Vorz üge dieses Motorrades nut-
zen k önnen, lesen Sie bitte diese Anleitung
sorgf ältig durch, auch wenn dies Ihre wertvolle
Zeit in Anspruch nimmt. Denn Sie erfahren
nicht nur, wie Sie Ihre Maschine am besten
bedienen, inspizieren und warten, sondern
auch wie Sie sich vor Unf ällen sch ützen.
Wenn Sie die vielen Tipps der Bedienungsanlei-
tung nutzen, garantieren wir den bestm ögli-
chen Werterhalt dieses Motorrades. Sollten
Sie dar über hinaus noch weitere Fragen ha-
ben, wenden Sie sich an den n ächsten Ya-
maha-H ändler Ihres Vertrauens.
HINWEIS:

Die Anleitung ist ein wichtiger Bestandteil des
Fahrzeugs und sollte daher beim eventuellen
Weiterverkauf an den neuen Eigent ümer über-
geben werden.
ANMERKUNG
Die Angaben dieser Anleitung befinden
sich zum Zeitpunkt der Drucklegung auf
dem neuesten Stand. Aufgrund der konti-
nuierlichen Bem ühungen von Yamaha um
technischen Fortschritt und Qualit ätsstei-
gerung k önnen einige Angaben jedoch f ür
Ihr Modell nicht mehr zutreffen. Richten Sie
Fragen zu dieser Anleitung bitte an Ihren
Yamaha-H ändler.
AVIS AU NOUVEAU PRO- PRIÉTAIRE
Ce manuel offre les informations de base n écessai-
res à la compr éhension du fonctionnement du v éhi-
cule ainsi que les informations n écessaires pour
effectuer son inspection, son entretien et sa mise au
point. Lire attentivement le manuel dans son int é-
gralit é avant la premi ère utilisation du v éhicule.
Pour toute question à propos du fonctionnement ou
de l ’entretien du v éhicule, pri ère de prendre contact
avec un concessionnaire Yamaha.
N.B.:

Ce manuel doit être consid éré comme une pi èce de
la moto et doit être remis à tout propri étaire ult é-
rieur.
AVERTISSEMENT
Comme des am éliorations sont faites sur ce
mod èle, certaines donn ées de ce manuel pour-
raient être p érim ées. Pour toute question à pro-
pos de ce manuel ou du v éhicule, pri ère de
prendre contact avec un concessionnaire
Yamaha.

EC080000

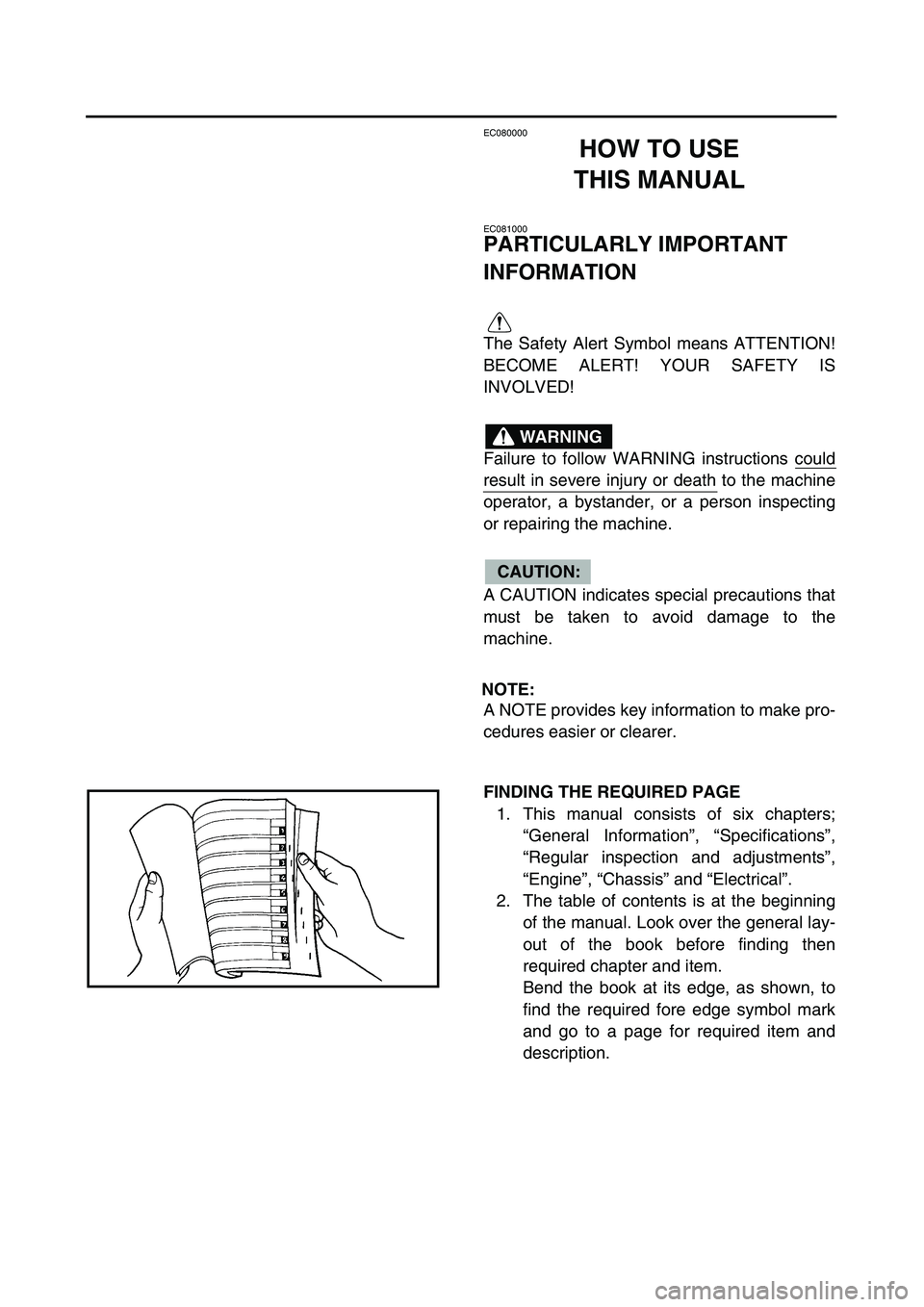

HOW TO USE
THIS MANUAL
EC081000
PARTICULARLY IMPORTANT
INFORMATION
The Safety Alert Symbol means ATTENTION!
BECOME ALERT! YOUR SAFETY IS
INVOLVED!
Failure to follow WARNING instructions could
result in severe injury or death to the machine
operator, a bystander, or a person inspecting
or repairing the machine.
A CAUTION indicates special precautions that
must be taken to avoid damage to the
machine.
NOTE:
A NOTE provides key information to make pro-
cedures easier or clearer.
FINDING THE REQUIRED PAGE
1. This manual consists of six chapters;
“General Information”, “Specifications”,
“Regular inspection and adjustments”,
“Engine”, “Chassis” and “Electrical”.
2. The table of contents is at the beginning
of the manual. Look over the general lay-
out of the book before finding then
required chapter and item.
Bend the book at its edge, as shown, to
find the required fore edge symbol mark
and go to a page for required item and
description.
WARNING
CAUTION:

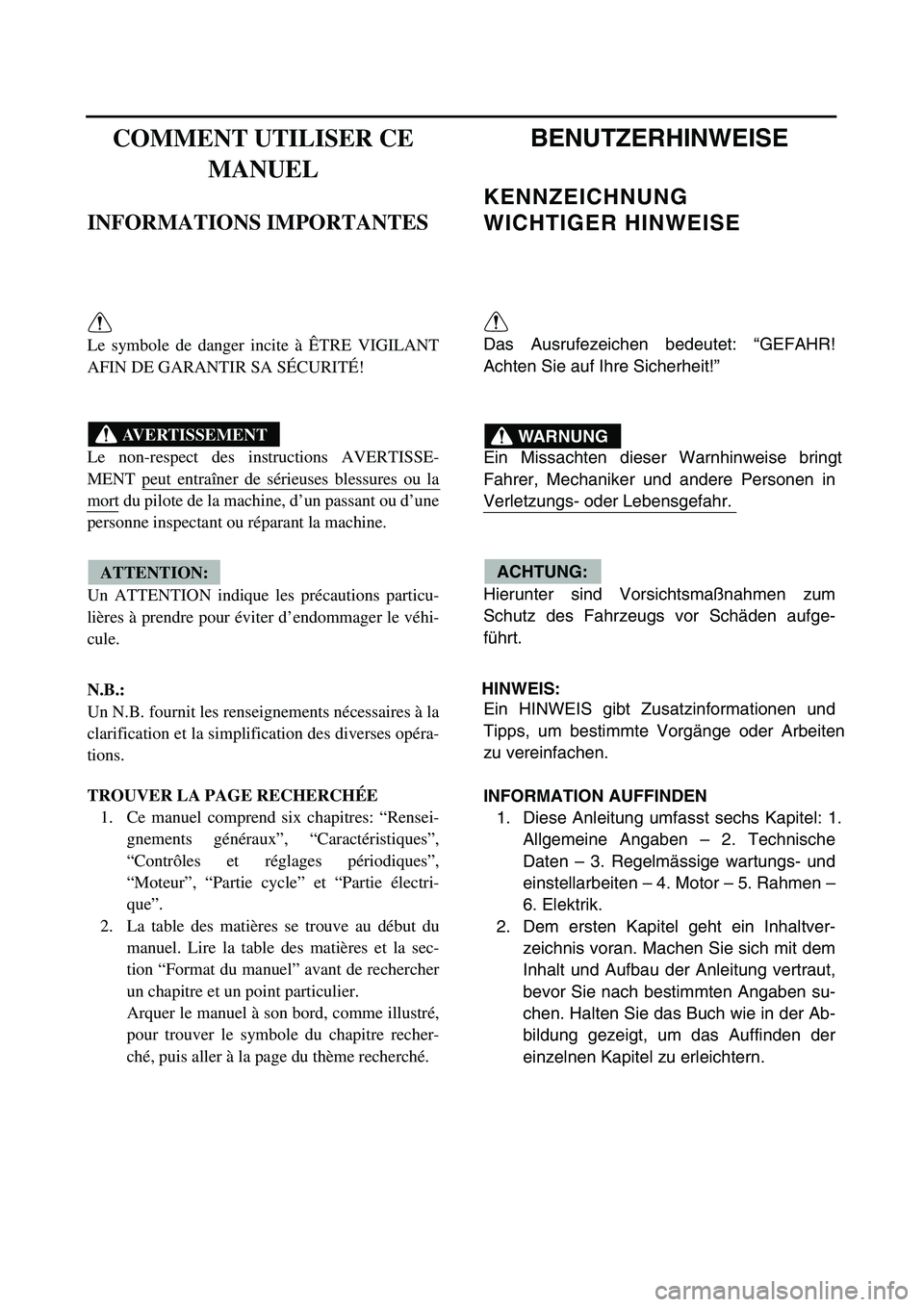

COMMENT UTILISER CE MANUEL
INFORMATIONS IMPORTANTES
Le symbole de danger incite à Ê TRE VIGILANT
AFIN DE GARANTIR SA S ÉCURIT É!
Le non-respect des instructions AVERTISSE-
MENT peut entra îner de s érieuses blessures ou la
mort du pilote de la machine, d ’un passant ou d ’une
personne inspectant ou r éparant la machine.
Un ATTENTION indique les pr écautions particu-
li ères à prendre pour éviter d ’endommager le v éhi-
cule.
N.B.:
Un N.B. fournit les renseignements n écessaires à la
clarification et la simplification des diverses op éra-
tions.
TROUVER LA PAGE RECHERCH ÉE
1. Ce manuel comprend six chapitres: “Rensei-
gnements g én éraux ”, “Caract éristiques ”,
“ Contr ôles et r églages p ériodiques ”,
“ Moteur ”, “Partie cycle ” et “Partie électri-
que ”.
2. La table des mati ères se trouve au d ébut du
manuel. Lire la table des mati ères et la sec-
tion “Format du manuel ” avant de rechercher
un chapitre et un point particulier.
Arquer le manuel à son bord, comme illustr é,
pour trouver le symbole du chapitre recher-
ch é, puis aller à la page du th ème recherch é.
AVERTISSEMENT
ATTENTION:

BENUTZERHINWEISE
KENNZEICHNUNG
WICHTIGER HINWEISE
Das Ausrufezeichen bedeutet: “GEFAHR!
Achten Sie auf Ihre Sicherheit! ”
Ein Missachten dieser Warnhinweise bringt Fahrer, Mechaniker und andere Personen in
Verletzungs- oder Lebensgefahr.
Hierunter sind Vorsichtsma ßnahmen zum
Schutz des Fahrzeugs vor Sch äden aufge-
f ü hrt.
HINWEIS:
Ein HINWEIS gibt Zusatzinformationen und
Tipps, um bestimmte Vorg änge oder Arbeiten
zu vereinfachen.
INFORMATION AUFFINDEN
1. Diese Anleitung umfa sst sechs Kapitel: 1.
Allgemeine Angaben – 2. Technische
Daten – 3. Regelm ässige wartungs- und
einstellarbeiten – 4. Motor – 5. Rahmen –
6. Elektrik.
2. Dem ersten Kapitel geht ein Inhaltver- zeichnis voran. Machen Sie sich mit dem
Inhalt und Aufbau der Anleitung vertraut,
bevor Sie nach bestimmten Angaben su-
chen. Halten Sie das Buch wie in der Ab-
bildung gezeigt, um das Auffinden der
einzelnen Kapitel zu erleichtern.
WARNUNG
ACHTUNG:

EC083000

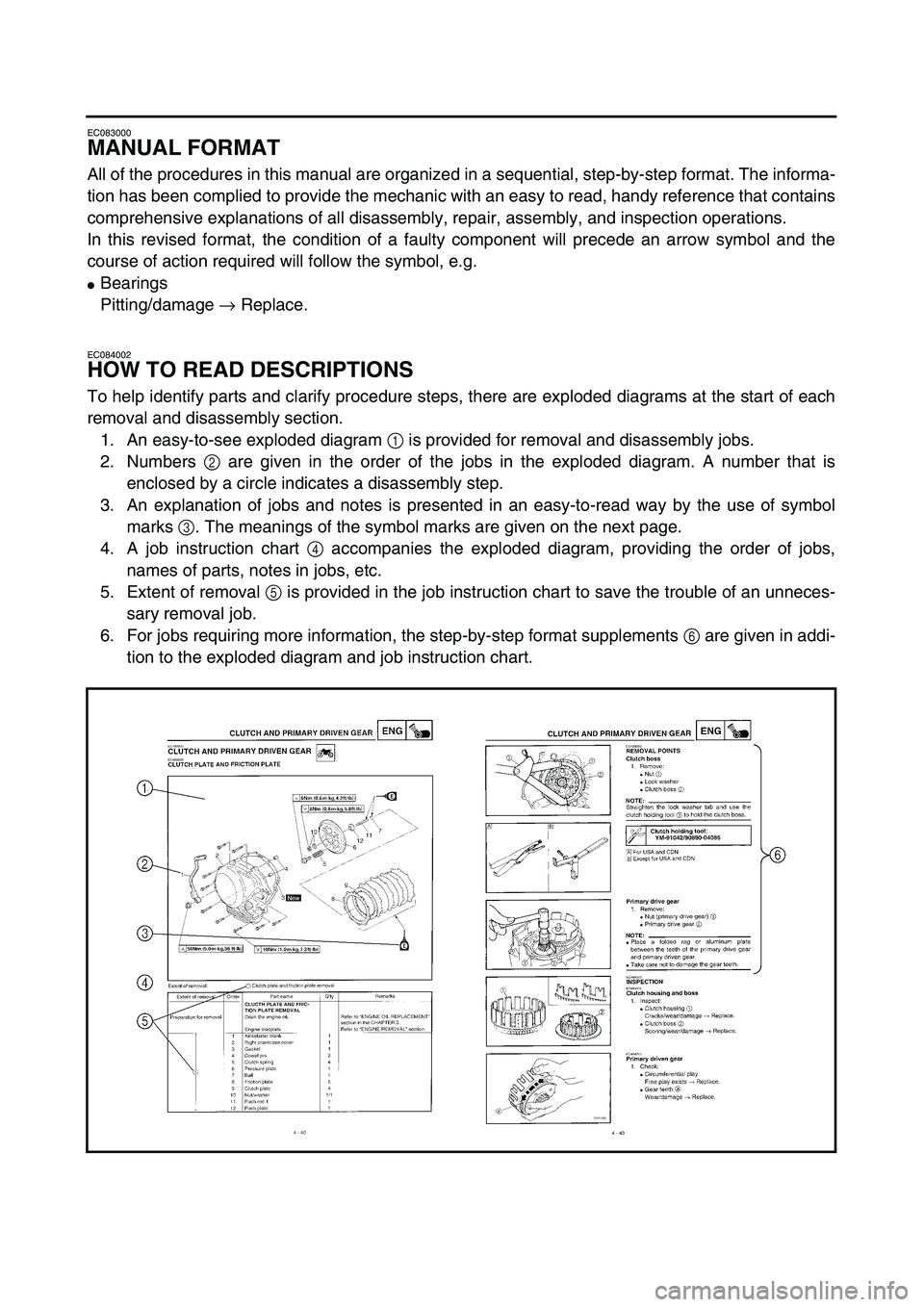

MANUAL FORMAT
All of the procedures in this manual are organized in a sequential, step-by-step format. The informa-
tion has been complied to provide the mechanic with an easy to read, handy reference that contains
comprehensive explanations of all disassembly, repair, assembly, and inspection operations.
In this revised format, the condition of a faulty component will precede an arrow symbol and the
course of action required will follow the symbol, e.g.

Bearings
Pitting/damage
→
Replace.
EC084002
HOW TO READ DESCRIPTIONS
To help identify parts and clarify procedure steps, there are exploded diagrams at the start of each
removal and disassembly section.
1. An easy-to-see exploded diagram
1
is provided for removal and disassembly jobs.
2. Numbers
2
are given in the order of the jobs in the exploded diagram. A number that is
enclosed by a circle indicates a disassembly step.
3. An explanation of jobs and notes is presented in an easy-to-read way by the use of symbol
marks
3
. The meanings of the symbol marks are given on the next page.
4. A job instruction chart
4
accompanies the exploded diagram, providing the order of jobs,
names of parts, notes in jobs, etc.
5. Extent of removal
5
is provided in the job instruction chart to save the trouble of an unneces-
sary removal job.
6. For jobs requiring more information, the step-by-step format supplements
6
are given in addi-
tion to the exploded diagram and job instruction chart.

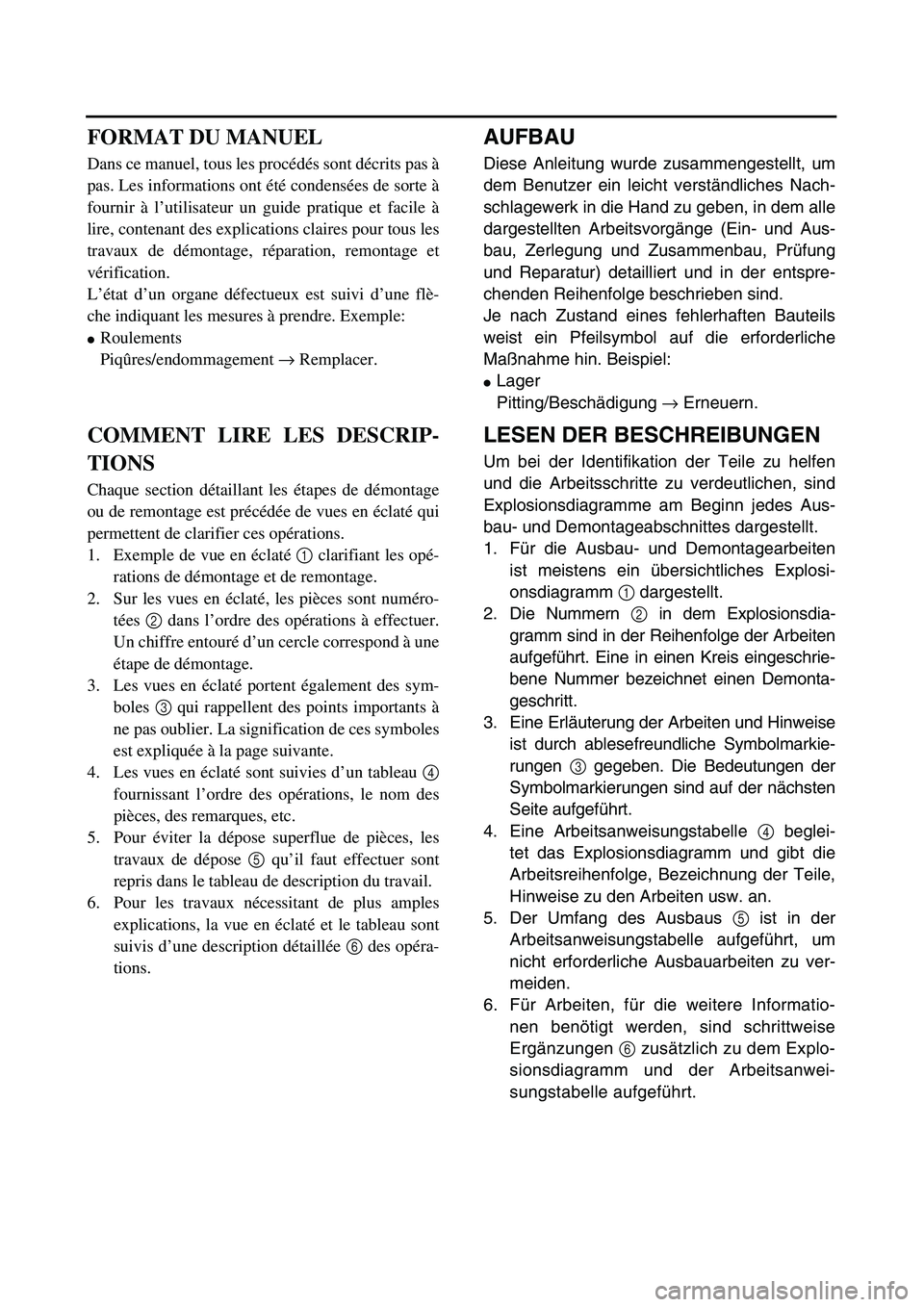

AUFBAU
Diese Anleitung wurde zusammengestellt, um
dem Benutzer ein leicht verständliches Nach-
schlagewerk in die Hand zu geben, in dem alle
dargestellten Arbeitsvorgänge (Ein- und Aus-
bau, Zerlegung und Zusammenbau, Prüfung
und Reparatur) detailliert und in der entspre-
chenden Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften Bauteils
weist ein Pfeilsymbol auf die erforderliche
Maßnahme hin. Beispiel:

Lager
Pitting/Beschädigung
→
Erneuern.
LESEN DER BESCHREIBUNGEN
Um bei der Identifikation der Teile zu helfen
und die Arbeitsschritte zu verdeutlichen, sind
Explosionsdiagramme am Beginn jedes Aus-
bau- und Demontageabschnittes dargestellt.
1. Für die Ausbau- und Demontagearbeiten
ist meistens ein übersichtliches Explosi-
onsdiagramm
1
dargestellt.
2. Die Nummern
2
in dem Explosionsdia-
gramm sind in der Reihenfolge der Arbeiten
aufgeführt. Eine in einen Kreis eingeschrie-
bene Nummer bezeichnet einen Demonta-
geschritt.
3. Eine Erläuterung der Arbeiten und Hinweise
ist durch ablesefreundliche Symbolmarkie-
rungen
3
gegeben. Die Bedeutungen der
Symbolmarkierungen sind auf der nächsten
Seite aufgeführt.
4. Eine Arbeitsanweisungstabelle
4
beglei-
tet das Explosionsdiagramm und gibt die
Arbeitsreihenfolge, Bezeichnung der Teile,
Hinweise zu den Arbeiten usw. an.
5. Der Umfang des Ausbaus
5
ist in der
Arbeitsanweisungstabelle aufgeführt, um
nicht erforderliche Ausbauarbeiten zu ver-
meiden.
6. Für Arbeiten, für die weitere Informatio-
nen benötigt werden, sind schrittweise
Ergänzungen
6
zusätzlich zu dem Explo-
sionsdiagramm und der Arbeitsanwei-
sungstabelle aufgeführt.
FORMAT DU MANUEL
Dans ce manuel, tous les procédés sont décrits pas à
pas. Les informations ont été condensées de sorte à
fournir à l’utilisateur un guide pratique et facile à
lire, contenant des explications claires pour tous les
travaux de démontage, réparation, remontage et
vérification.
L’état d’un organe défectueux est suivi d’une flè-
che indiquant les mesures à prendre. Exemple:
Roulements
Piqûres/endommagement → Remplacer.
COMMENT LIRE LES DESCRIP-
TIONS
Chaque section détaillant les étapes de démontage
ou de remontage est précédée de vues en éclaté qui
permettent de clarifier ces opérations.
1. Exemple de vue en éclaté 1 clarifiant les opé-
rations de démontage et de remontage.
2. Sur les vues en éclaté, les pièces sont numéro-
tées 2 dans l’ordre des opérations à effectuer.
Un chiffre entouré d’un cercle correspond à une
étape de démontage.
3. Les vues en éclaté portent également des sym-
boles 3 qui rappellent des points importants à
ne pas oublier. La signification de ces symboles
est expliquée à la page suivante.
4. Les vues en éclaté sont suivies d’un tableau 4
fournissant l’ordre des opérations, le nom des
pièces, des remarques, etc.
5. Pour éviter la dépose superflue de pièces, les
travaux de dépose 5 qu’il faut effectuer sont
repris dans le tableau de description du travail.
6. Pour les travaux nécessitant de plus amples
explications, la vue en éclaté et le tableau sont
suivis d’une description détaillée 6 des opéra-
tions.

ILLUSTRATED SYMBOLS
(Refer to the illustration)
Illustrated symbols
1
to
6
are designed as
thumb tabs to indicate the chapter’s number
and content.
1
General information
2
Specifications
3
Regular inspection and adjustments
4
Engine
5
Chassis
6
Electrical
Illustrated symbols
7
to
D
are used to identify
the specifications appearing in the text.
7
With engine mounted
8
Special tool
9
Filling fluid
0
Lubricant
ATightening
BSpecified value, Service limit
CEngine speed
DResistance (Ω), Voltage (V), Electric current (A)
Illustrated symbols E to H in the exploded
diagrams indicate grade of lubricant and loca-
tion of lubrication point.
EApply engine oil
FApply molybdenum disulfide oil
GApply lightweight lithium-soap base grease
HApply molybdenum disulfide grease
Illustrated symbols I to J in the exploded
diagrams indicate where to apply a locking
agent and when to install new parts.
IApply locking agent (LOCTITE®)
JUse new one 12
34
56
78
90
AB
CD
EF
GH
IJ
GEN
INFOSPEC
INSP
ADJENG
CHAS–+ELEC
T R..
EM
LSM
LTNew
