INSP

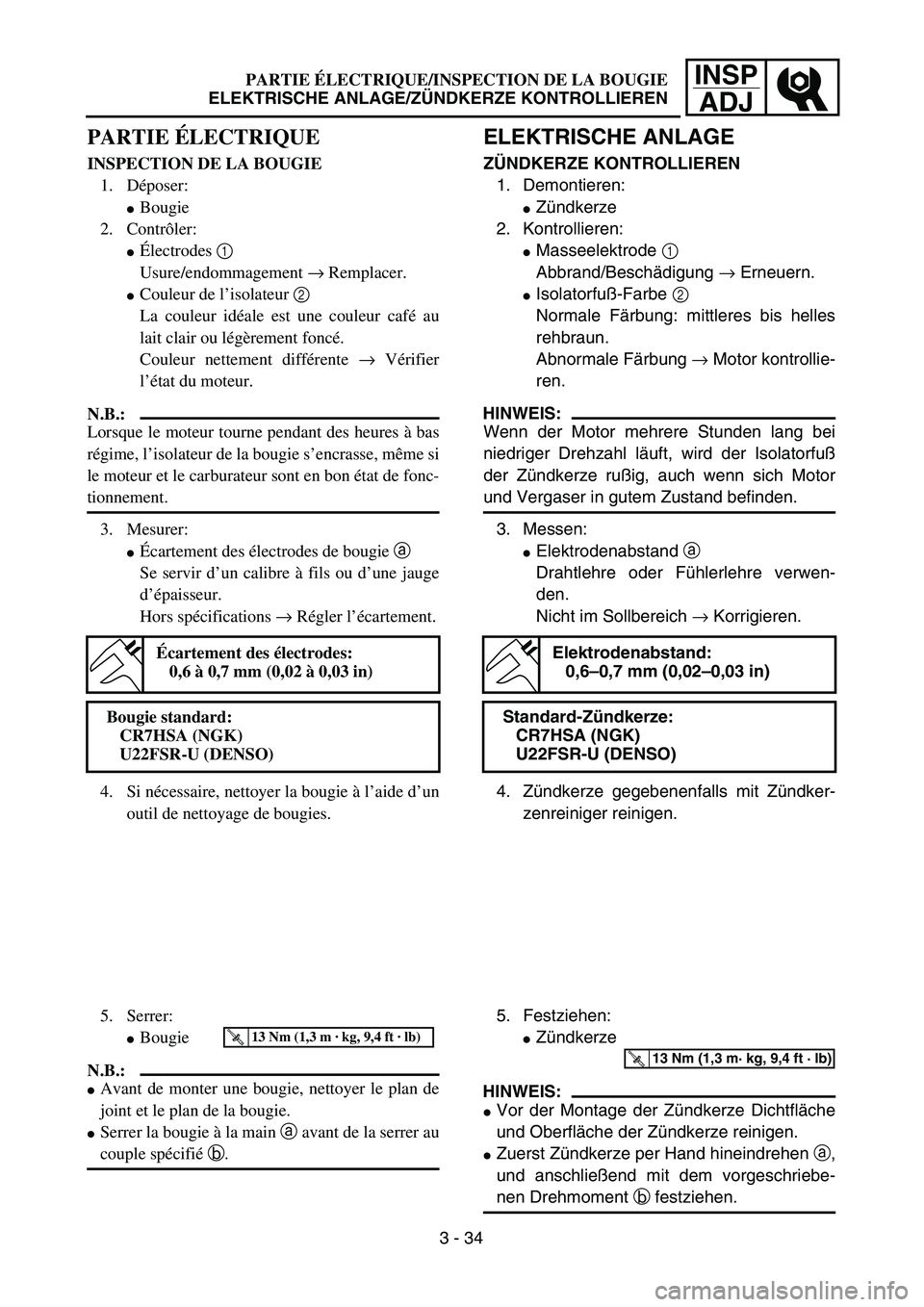

ADJPARTIE ÉLECTRIQUE/INSPECTION DE LA BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Masseelektrode 1
Abbrand/Beschädigung → Erneuern.
Isolatorfuß-Farbe 2
Normale Färbung: mittleres bis helles
rehbraun.
Abnormale Färbung → Motor kontrollie-
ren.
HINWEIS:
Wenn der Motor mehrere Stunden lang bei
niedriger Drehzahl läuft, wird der Isolatorfuß
der Zündkerze rußig, auch wenn sich Motor
und Vergaser in gutem Zustand befinden.
3. Messen:
Elektrodenabstand a
Drahtlehre oder Fühlerlehre verwen-
den.
Nicht im Sollbereich → Korrigieren.
4. Zündkerze gegebenenfalls mit Zündker-
zenreiniger reinigen.
Elektrodenabstand:
0,6–0,7 mm (0,02–0,03 in)
Standard-Zündkerze:
CR7HSA (NGK)
U22FSR-U (DENSO)
5. Festziehen:
Zündkerze
HINWEIS:
Vor der Montage der Zündkerze Dichtfläche
und Oberfläche der Zündkerze reinigen.
Zuerst Zündkerze per Hand hineindrehen a,
und anschließend mit dem vorgeschriebe-
nen Drehmoment b festziehen.
T R..13 Nm (1,3 m· kg, 9,4 ft · lb)
PARTIE ÉLECTRIQUE
INSPECTION DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Électrodes 1
Usure/endommagement → Remplacer.
Couleur de l’isolateur 2
La couleur idéale est une couleur café au
lait clair ou légèrement foncé.
Couleur nettement différente → Vérifier
l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des heures à bas
régime, l’isolateur de la bougie s’encrasse, même si
le moteur et le carburateur sont en bon état de fonc-
tionnement.
3. Mesurer:
Écartement des électrodes de bougie a
Se servir d’un calibre à fils ou d’une jauge
d’épaisseur.
Hors spécifications → Régler l’écartement.
4. Si nécessaire, nettoyer la bougie à l’aide d’un
outil de nettoyage de bougies.
Écartement des électrodes:
0,6 à 0,7 mm (0,02 à 0,03 in)
Bougie standard:
CR7HSA (NGK)
U22FSR-U (DENSO)
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer le plan de
joint et le plan de la bougie.
Serrer la bougie à la main a avant de la serrer au
couple spécifié b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
3 - 34

3 - 35
INSP
ADJ

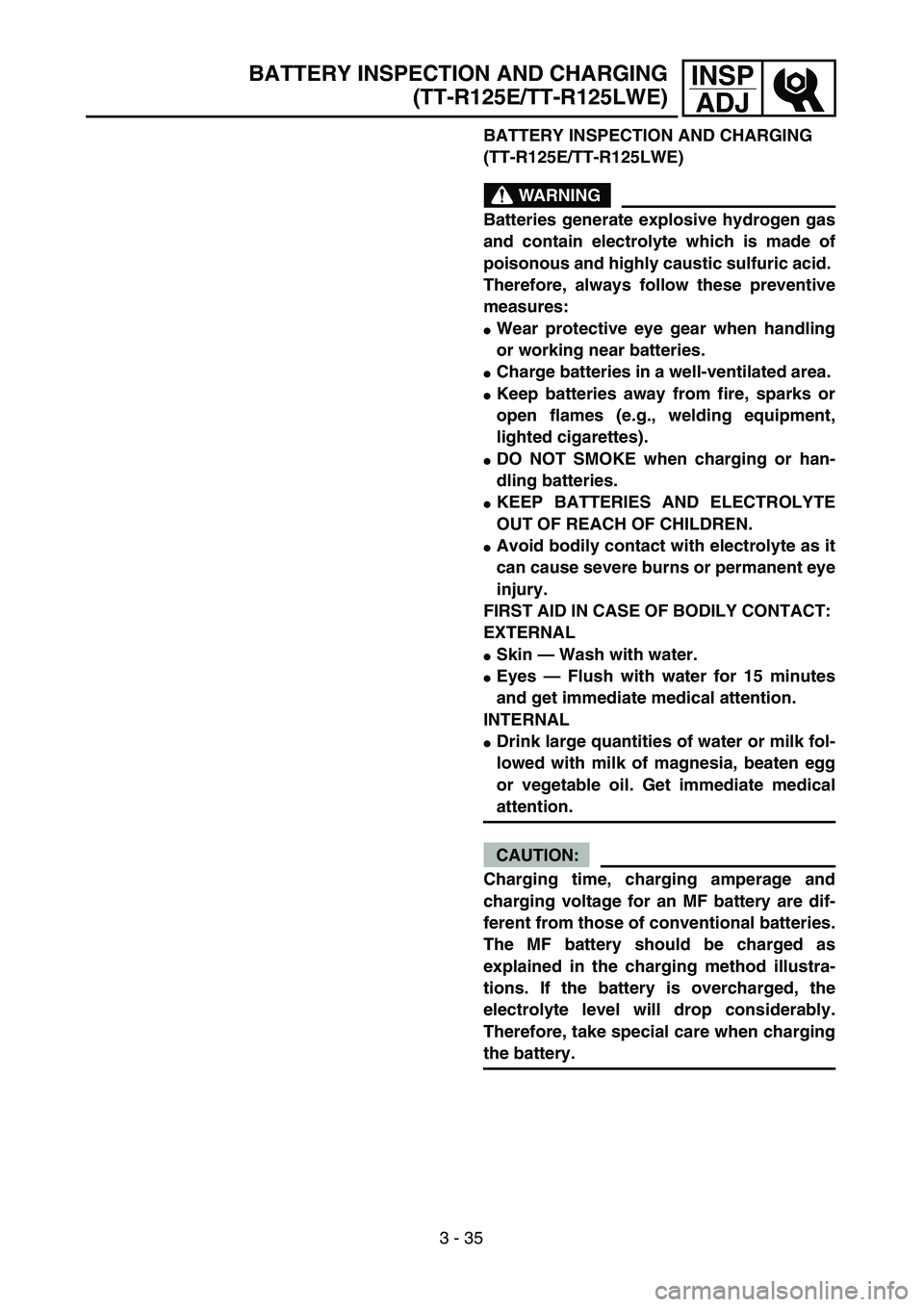

BATTERY INSPECTION AND CHARGING
(TT-R125E/TT-R125LWE)
WARNING
Batteries generate explosive hydrogen gas
and contain electrolyte which is made of
poisonous and highly caustic sulfuric acid.
Therefore, always follow these preventive
measures:
Wear protective eye gear when handling
or working near batteries.
Charge batteries in a well-ventilated area.
Keep batteries away from fire, sparks or
open flames (e.g., welding equipment,
lighted cigarettes).
DO NOT SMOKE when charging or han-
dling batteries.
KEEP BATTERIES AND ELECTROLYTE
OUT OF REACH OF CHILDREN.
Avoid bodily contact with electrolyte as it
can cause severe burns or permanent eye
injury.
FIRST AID IN CASE OF BODILY CONTACT:
EXTERNAL
Skin — Wash with water.
Eyes — Flush with water for 15 minutes
and get immediate medical attention.
INTERNAL
Drink large quantities of water or milk fol-
lowed with milk of magnesia, beaten egg
or vegetable oil. Get immediate medical
attention.
CAUTION:
Charging time, charging amperage and
charging voltage for an MF battery are dif-
ferent from those of conventional batteries.
The MF battery should be charged as
explained in the charging method illustra-
tions. If the battery is overcharged, the
electrolyte level will drop considerably.
Therefore, take special care when charging
the battery.
BATTERY INSPECTION AND CHARGING
(TT-R125E/TT-R125LWE)

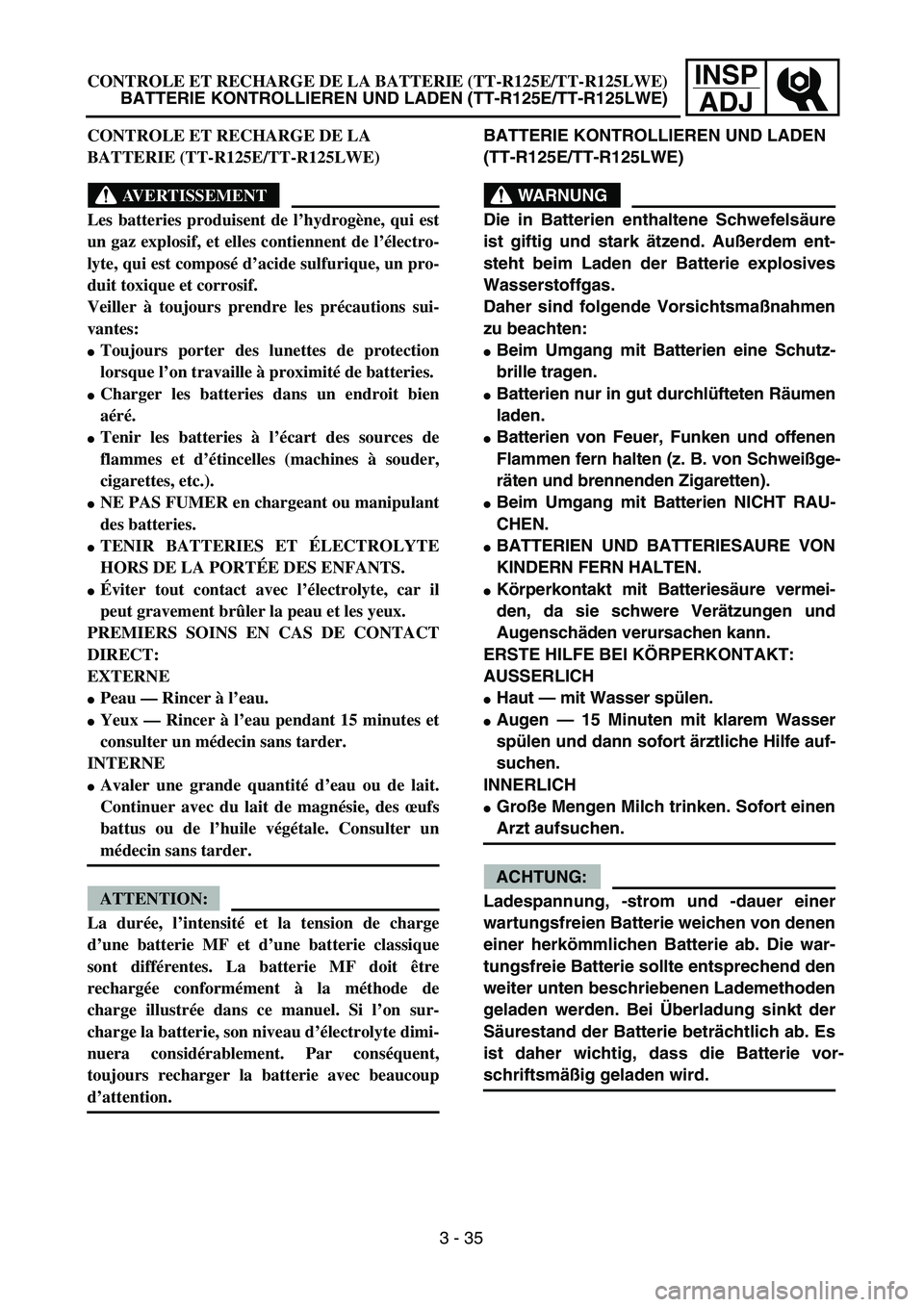

INSPADJCONTROLE ET RECHARGE DE LA BATTERIE (TT-R125E/TT-R125LWE) BATTERIE KONTROLLIEREN UND LADEN (TT-R125E/TT-R125LWE)
BATTERIE KONTROLLIEREN UND LADEN
(TT-R125E/TT-R125LWE)
WARNUNG
Die in Batterien enthaltene Schwefelsäure
ist giftig und stark ätzend. Au ßerdem ent-
steht beim Laden der Batterie explosives
Wasserstoffgas.
Daher sind folgende Vorsichtsma ßnahmen
zu beachten:
 Beim Umgang mit Batterien eine Schutz-
brille tragen.
 Batterien nur in gut durchl üfteten R äumen
laden.
 Batterien von Feuer, Funken und offenen
Flammen fern halten (z. B. von Schweißge-
r ä ten und brennenden Zigaretten).
 Beim Umgang mit Batterien NICHT RAU-
CHEN.
 BATTERIEN UND BATTERIESAURE VON
KINDERN FERN HALTEN.
 K örperkontakt mit Batteries äure vermei-
den, da sie schwere Ver ätzungen und
Augensch äden verursachen kann.
ERSTE HILFE BEI K ÖRPERKONTAKT:
AUSSERLICH
 Haut — mit Wasser sp ülen.
 Augen — 15 Minuten mit klarem Wasser
sp ülen und dann sofort ärztliche Hilfe auf-
suchen.
INNERLICH
 Gro ße Mengen Milch trinken. Sofort einen
Arzt aufsuchen.
ACHTUNG:
Ladespannung, -strom und -dauer einer
wartungsfreien Batterie weichen von denen
einer herk ömmlichen Batterie ab. Die war-
tungsfreie Batterie sollte entsprechend den
weiter unten beschriebenen Lademethoden
geladen werden. Bei Überladung sinkt der
S äurestand der Batterie betr ächtlich ab. Es
ist daher wichtig, da ss die Batterie vor-
schriftsmäßig geladen wird.
CONTROLE ET RECHARGE DE LA
BATTERIE (TT-R125E/TT-R125LWE)
AVERTISSEMENT
Les batteries produisent de l
’hydrog ène, qui est
un gaz explosif, et elles contiennent de l ’électro-
lyte, qui est compos é d ’acide sulfurique, un pro-
duit toxique et corrosif.
Veiller à toujours prendre les pr écautions sui-
vantes:
Toujours porter des lunettes de protection
lorsque l ’on travaille à proximit é de batteries.
Charger les batteries dans un endroit bien
a éré.
Tenir les batteries à l ’écart des sources de
flammes et d ’étincelles (machines à souder,
cigarettes, etc.).
NE PAS FUMER en chargeant ou manipulant
des batteries.
TENIR BATTERIES ET ÉLECTROLYTE
HORS DE LA PORT ÉE DES ENFANTS.
Éviter tout contact avec l ’électrolyte, car il
peut gravement br ûler la peau et les yeux.
PREMIERS SOINS EN CAS DE CONTACT
DIRECT:
EXTERNE
Peau — Rincer à l ’eau.
Yeux — Rincer à l ’eau pendant 15 minutes et
consulter un m édecin sans tarder.
INTERNE
Avaler une grande quantit é d ’eau ou de lait.
Continuer avec du lait de magn ésie, des œufs
battus ou de l ’huile v ég étale. Consulter un
m édecin sans tarder.
ATTENTION:
La dur ée, l ’intensit é et la tension de charge
d ’une batterie MF et d ’une batterie classique
sont diff érentes. La batterie MF doit être
recharg ée conform ément à la m éthode de
charge illustr ée dans ce manuel. Si l ’on sur-
charge la batterie, son niveau d ’électrolyte dimi-
nuera consid érablement. Par cons équent,
toujours recharger la batterie avec beaucoup
d ’attention.
3 - 35

3 - 36
INSP
ADJ

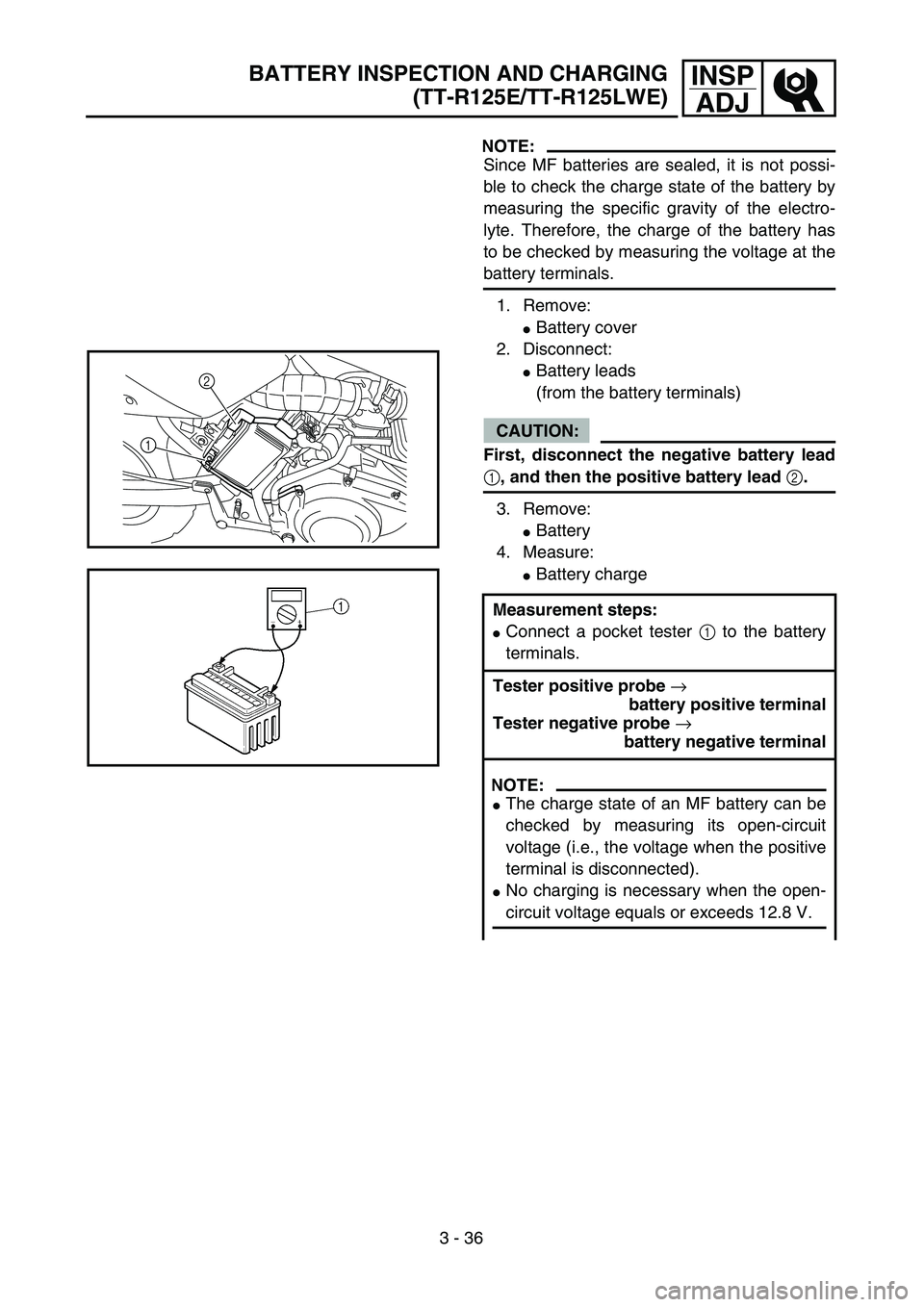

NOTE:
Since MF batteries are sealed, it is not possi-
ble to check the charge state of the battery by
measuring the specific gravity of the electro-
lyte. Therefore, the charge of the battery has
to be checked by measuring the voltage at the
battery terminals.
1. Remove:
Battery cover
2. Disconnect:
Battery leads
(from the battery terminals)
CAUTION:
First, disconnect the negative battery lead
1, and then the positive battery lead 2.
3. Remove:
Battery
4. Measure:
Battery charge
Measurement steps:
Connect a pocket tester 1 to the battery
terminals.
Tester positive probe →
battery positive terminal
Tester negative probe →
battery negative terminal
NOTE:
The charge state of an MF battery can be
checked by measuring its open-circuit
voltage (i.e., the voltage when the positive
terminal is disconnected).
No charging is necessary when the open-
circuit voltage equals or exceeds 12.8 V.
2
1
BATTERY INSPECTION AND CHARGING
(TT-R125E/TT-R125LWE)

INSPADJ
HINWEIS:
Da die wartungsfreie Batterie dicht verschlos-
sen ist, kann deren Ladezustand nicht durch
Messung der S äuredichte kontrolliert werden.
Der Ladezustand wird statt dessen durch Mes-
sen der Spannung an den Polklemmen ermit-
telt.
1. Demontieren:
 Batterieabdeckung
2. Lö sen:
 Batteriekabel
(von den Batteriepolen)
ACHTUNG:
Stets zuerst das Massekabel 1, dann das
Pluskabel 2 abklemmen.
3. Demontieren:
Batterie
4. Messen:
Batteriespannung
Arbeitsschritte:
Das Taschen-Multimeter 1 an die Batte-
riepole anschlie ßen.
Positive Pr üfspitze → Batterie-Pluspol
Negative Pr üfspitze → Batterie-Minuspol
HINWEIS:
Der Ladezustand der wartungsfreien Bat-
terie kann durch Messung der sog.
Ruhespannung (d. h. bei abgeklemmtem
Pluskabel) kontrolliert werden.
Kein Laden ist erforderlich, wenn die
Ruhespannung mindestens 12,8 V
betr ägt.
CONTROLE ET RECHARGE DE LA BATTERIE (TT-R125E/TT-R125LWE)
BATTERIE KONTROLLIEREN UND LADEN (TT-R125E/TT-R125LWE)

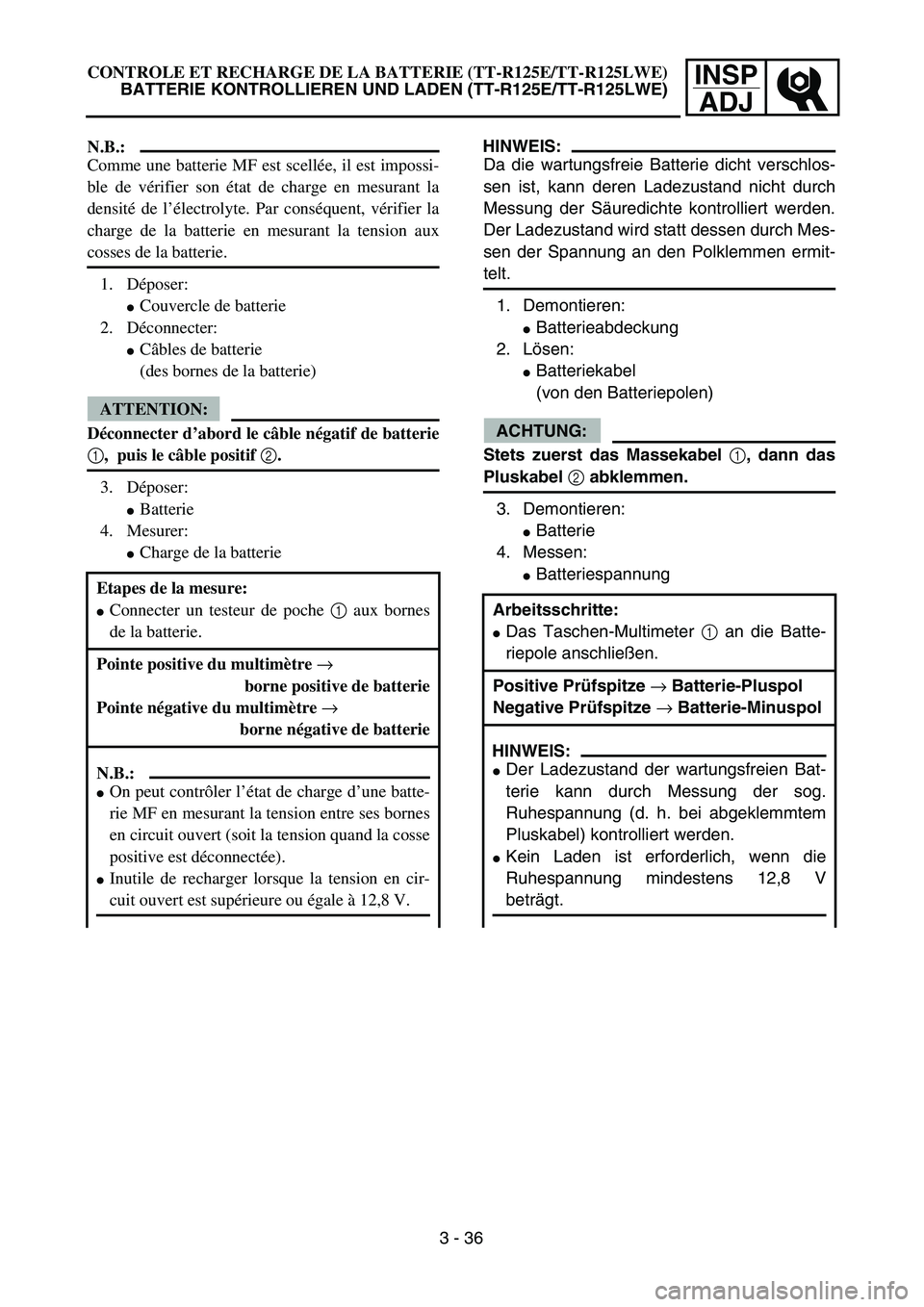

N.B.:
Comme une batterie MF est scell ée, il est impossi-
ble de v érifier son état de charge en mesurant la
densit é de l ’électrolyte. Par cons équent, v érifier la
charge de la batterie en mesurant la tension aux
cosses de la batterie.
1. D époser:
Couvercle de batterie
2. D éconnecter:
C âbles de batterie
(des bornes de la batterie)
ATTENTION:
D éconnecter d ’abord le c âble n égatif de batterie
1 , puis le c âble positif 2.
3. D époser:
Batterie
4. Mesurer:
Charge de la batterie
Etapes de la mesure:
Connecter un testeur de poche 1 aux bornes
de la batterie.
Pointe positive du multim ètre →
borne positive de batterie
Pointe n égative du multim ètre →
borne n égative de batterie
N.B.:
On peut contr ôler l ’état de charge d ’une batte-
rie MF en mesurant la tension entre ses bornes
en circuit ouvert (soit la tension quand la cosse
positive est d éconnect ée).
Inutile de recharger lorsque la tension en cir-
cuit ouvert est sup érieure ou égale à 12,8 V.
3 - 36

3 - 37
INSP
ADJ

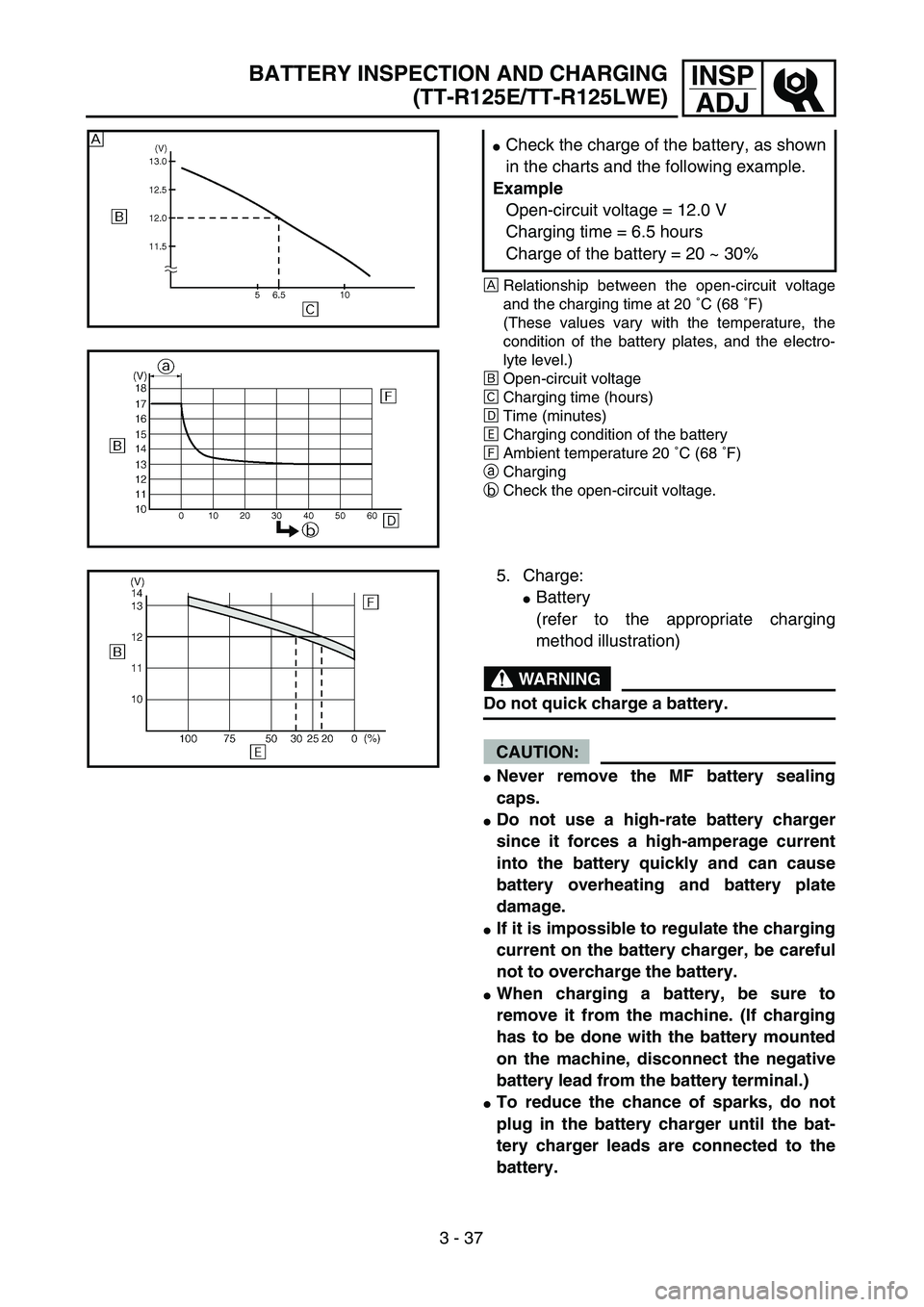

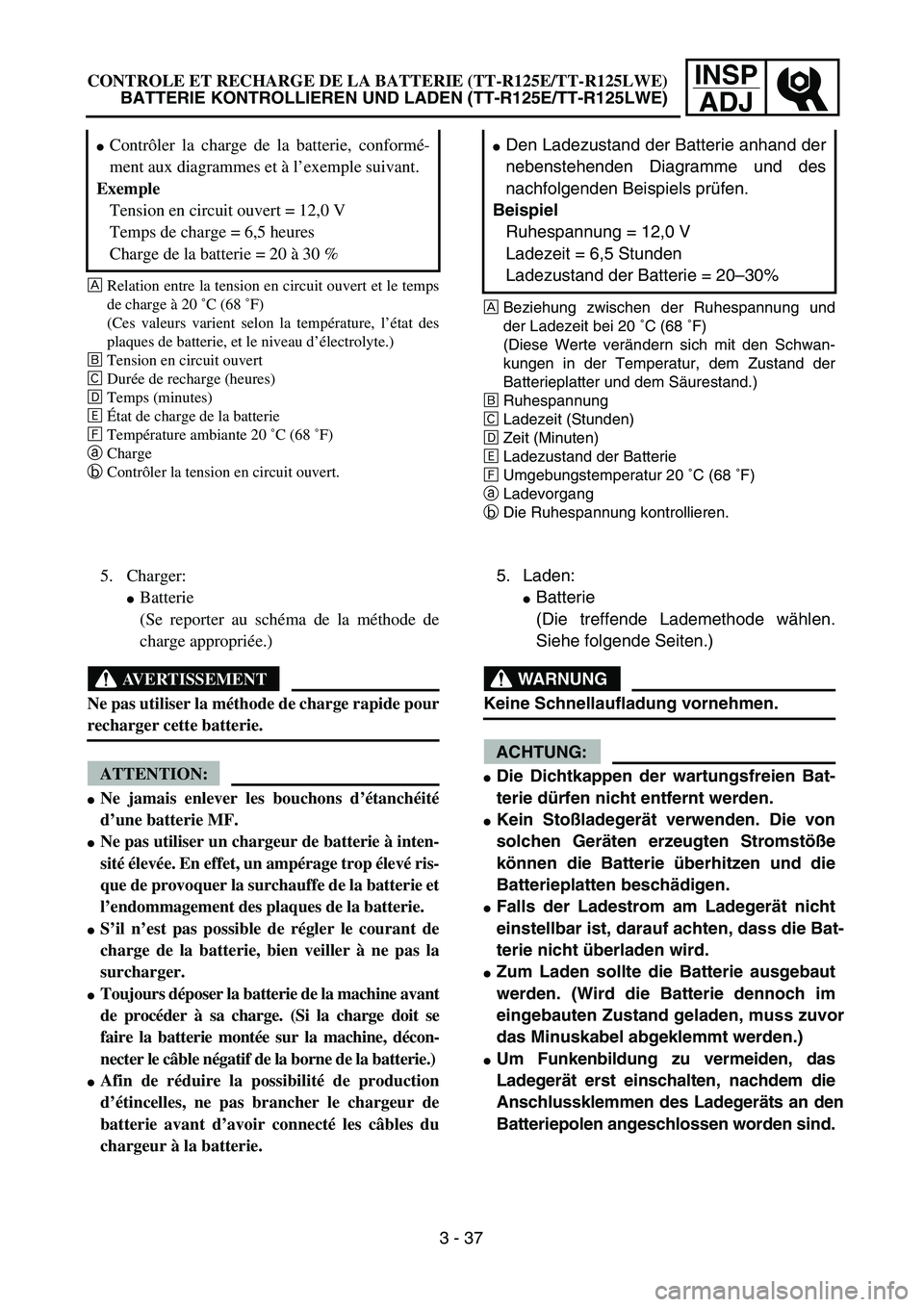

ÅRelationship between the open-circuit voltage
and the charging time at 20 ˚C (68 ˚F)
(These values vary with the temperature, the
condition of the battery plates, and the electro-
lyte level.)
ıOpen-circuit voltage
ÇCharging time (hours)
ÎTime (minutes)
‰Charging condition of the battery
ÏAmbient temperature 20 ˚C (68 ˚F)
aCharging
bCheck the open-circuit voltage.
Check the charge of the battery, as shown
in the charts and the following example.
Example
Open-circuit voltage = 12.0 V
Charging time = 6.5 hours
Charge of the battery = 20 ~ 30% Å
5. Charge:
Battery
(refer to the appropriate charging
method illustration)
WARNING
Do not quick charge a battery.
CAUTION:
Never remove the MF battery sealing
caps.
Do not use a high-rate battery charger
since it forces a high-amperage current
into the battery quickly and can cause
battery overheating and battery plate
damage.
If it is impossible to regulate the charging
current on the battery charger, be careful
not to overcharge the battery.
When charging a battery, be sure to
remove it from the machine. (If charging
has to be done with the battery mounted
on the machine, disconnect the negative
battery lead from the battery terminal.)
To reduce the chance of sparks, do not
plug in the battery charger until the bat-
tery charger leads are connected to the
battery.
BATTERY INSPECTION AND CHARGING
(TT-R125E/TT-R125LWE)

INSPADJ
Å Beziehung zwischen der Ruhespannung und
der Ladezeit bei 20 ˚C (68 ˚F)
(Diese Werte ver ändern sich mit den Schwan-
kungen in der Temperatur, dem Zustand der
Batterieplatter und dem S äurestand.)
ı Ruhespannung
Ç Ladezeit (Stunden)
Î Zeit (Minuten)
‰ Ladezustand der Batterie
\b Umgebungstemperatur 20 ˚C (68 ˚F)
a Ladevorgang
b Die Ruhespannung kontrollieren.
 Den Ladezustand der Batterie anhand der
nebenstehenden Diagramme und des
nachfolgenden Beispiels pr üfen.
Beispiel Ruhespannung = 12,0 V
Ladezeit = 6,5 Stunden
Ladezustand der Batterie = 20 –30%
5. Laden:
 Batterie
(Die treffende Lademethode w ählen.
Siehe folgende Seiten.)
WARNUNG
Keine Schnellaufladung vornehmen.
ACHTUNG:
 Die Dichtkappen der wartungsfreien Bat-
terie d ürfen nicht entfernt werden.
 Kein Sto ßladeger ät verwenden. Die von
solchen Ger äten erzeugten Stromst öße
k ö nnen die Batterie überhitzen und die
Batterieplatten besch ädigen.
 Falls der Ladestrom am Ladeger ät nicht
einstellbar ist, darauf achten, dass die Bat-
terie nicht überladen wird.
 Zum Laden sollte die Batterie ausgebaut
werden. (Wird die Batterie dennoch im
eingebauten Zustand geladen, muss zuvor
das Minuskabel abgeklemmt werden.)
 Um Funkenbildung zu vermeiden, das
Ladeger ät erst einschalten, nachdem die
Anschlussklemmen des Ladeger äts an den
Batteriepolen angeschlossen worden sind.
Å Relation entre la tension en circuit ouvert et le temps
de charge à 20 ˚C (68 ˚F)
(Ces valeurs varient selon la temp érature, l ’état des
plaques de batterie, et le niveau d ’électrolyte.)
ı Tension en circuit ouvert
Ç Dur ée de recharge (heures)
Î Temps (minutes)
‰ État de charge de la batterie
\b Temp érature ambiante 20 ˚C (68 ˚F)
a Charge
b Contr ôler la tension en circuit ouvert.
Contr ôler la charge de la batterie, conform é-
ment aux diagrammes et à l ’exemple suivant.
Exemple Tension en circuit ouvert = 12,0 V
Temps de charge = 6,5 heures
Charge de la batterie = 20 à 30 %
5. Charger:
Batterie
(Se reporter au sch éma de la m éthode de
charge appropri ée.)
AVERTISSEMENT
Ne pas utiliser la m éthode de charge rapide pour
recharger cette batterie.
ATTENTION:
Ne jamais enlever les bouchons d ’étanch éit é
d ’une batterie MF.
Ne pas utiliser un chargeur de batterie à inten-
sit é é lev ée. En effet, un amp érage trop élev é ris-
que de provoquer la surchauffe de la batterie et
l ’ endommagement des plaques de la batterie.
S ’il n ’est pas possible de r égler le courant de
charge de la batterie, bien veiller à ne pas la
surcharger.
Toujours d époser la batterie de la machine avant
de proc éder à sa charge. (Si la charge doit se
faire la batterie mont ée sur la machine, d écon-
necter le c âble n égatif de la borne de la batterie.)
Afin de r éduire la possibilit é de production
d ’é tincelles, ne pas brancher le chargeur de
batterie avant d ’avoir connect é les c âbles du
chargeur à la batterie.
3 - 37
CONTROLE ET RECHARGE DE LA BATTERIE (TT-R125E/TT-R125LWE)
BATTERIE KONTROLLIEREN UND LADEN (TT-R125E/TT-R125LWE)

3 - 38
INSP
ADJ

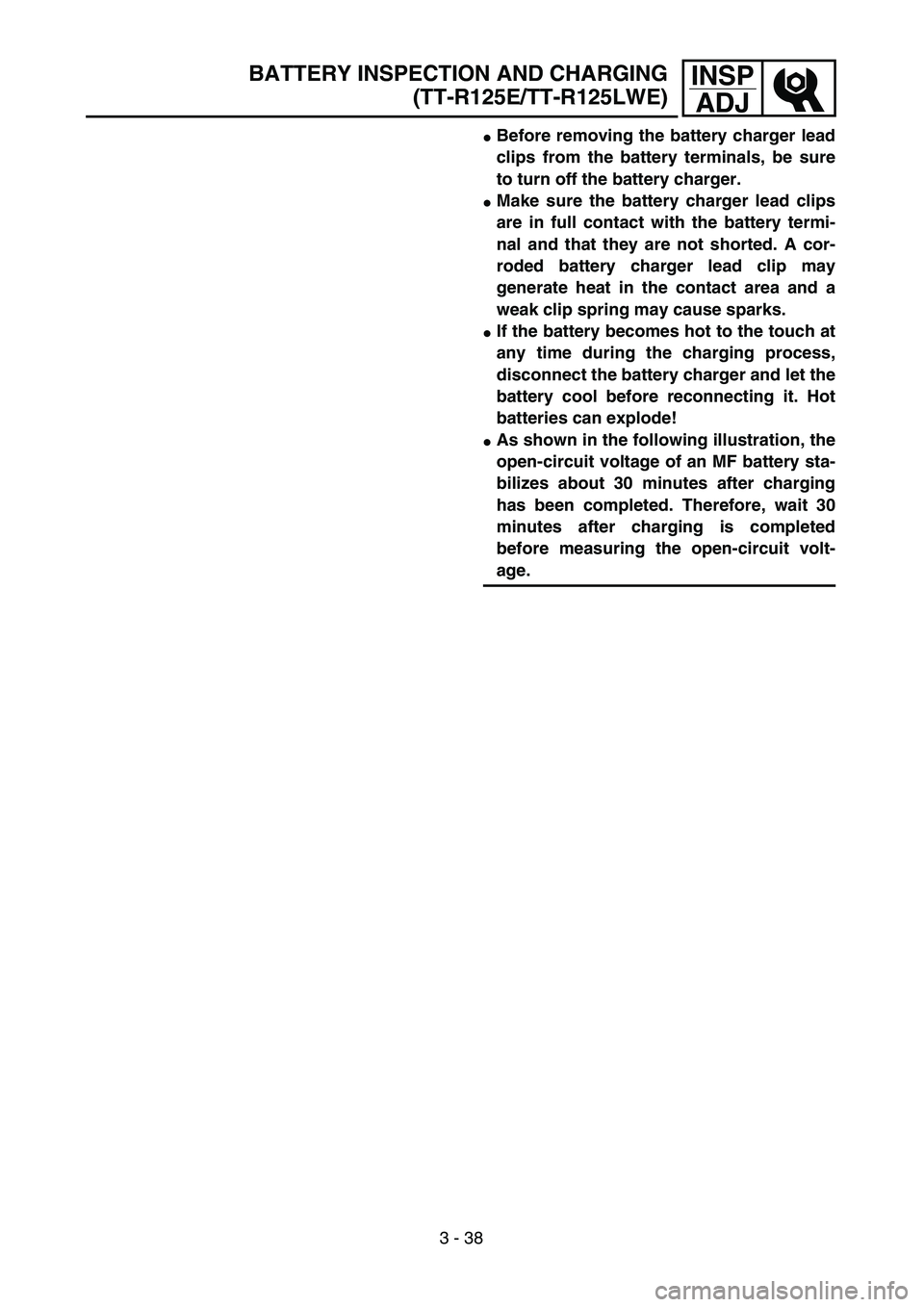

Before removing the battery charger lead
clips from the battery terminals, be sure
to turn off the battery charger.
Make sure the battery charger lead clips
are in full contact with the battery termi-
nal and that they are not shorted. A cor-
roded battery charger lead clip may
generate heat in the contact area and a
weak clip spring may cause sparks.
If the battery becomes hot to the touch at
any time during the charging process,
disconnect the battery charger and let the
battery cool before reconnecting it. Hot
batteries can explode!
As shown in the following illustration, the
open-circuit voltage of an MF battery sta-
bilizes about 30 minutes after charging
has been completed. Therefore, wait 30
minutes after charging is completed
before measuring the open-circuit volt-
age.
BATTERY INSPECTION AND CHARGING
(TT-R125E/TT-R125LWE)

INSPADJ
 Ebenso die Anschlu ssklemmen des Lade-
ger äts erst von den Batteriepolen abneh-
men, nachdem das Ladeger ät
ausgeschaltet worden ist.
 Darauf achten, da ss die Klemmen des
Ladeger äts guten Kontakt zu den Batterie-
polen haben und nicht kurzgeschlossen
werden. Bei korrodierten Anschlussklem- men kann es zu einer Erhitzung der Kon-
taktstellen kommen, bei ausgeleierten
Klemmfedern zu Abri ssfunkenbildung.
 Falls die Batterie heiß wird, den Ladevor-
gang umgehend unterbrechen und die
Batterie zun ächst abk ühlen lassen. Eine
erhitzte Batterie stellt eine Explosionsge-
fahr dar.
 Aus nebenstehendem Diagramm wird
ersichtlich, da ss sich die Ruhespannung
einer wartungsfreien Batterie erst ca. 30
Minuten nach Beendigung des Ladevor-
ganges stabilisiert. Deshalb vor der Mes-
sung der Ruhespannung die frisch
geladene Batterie zun ächst eine halbe
Stunde ruhen lassen.

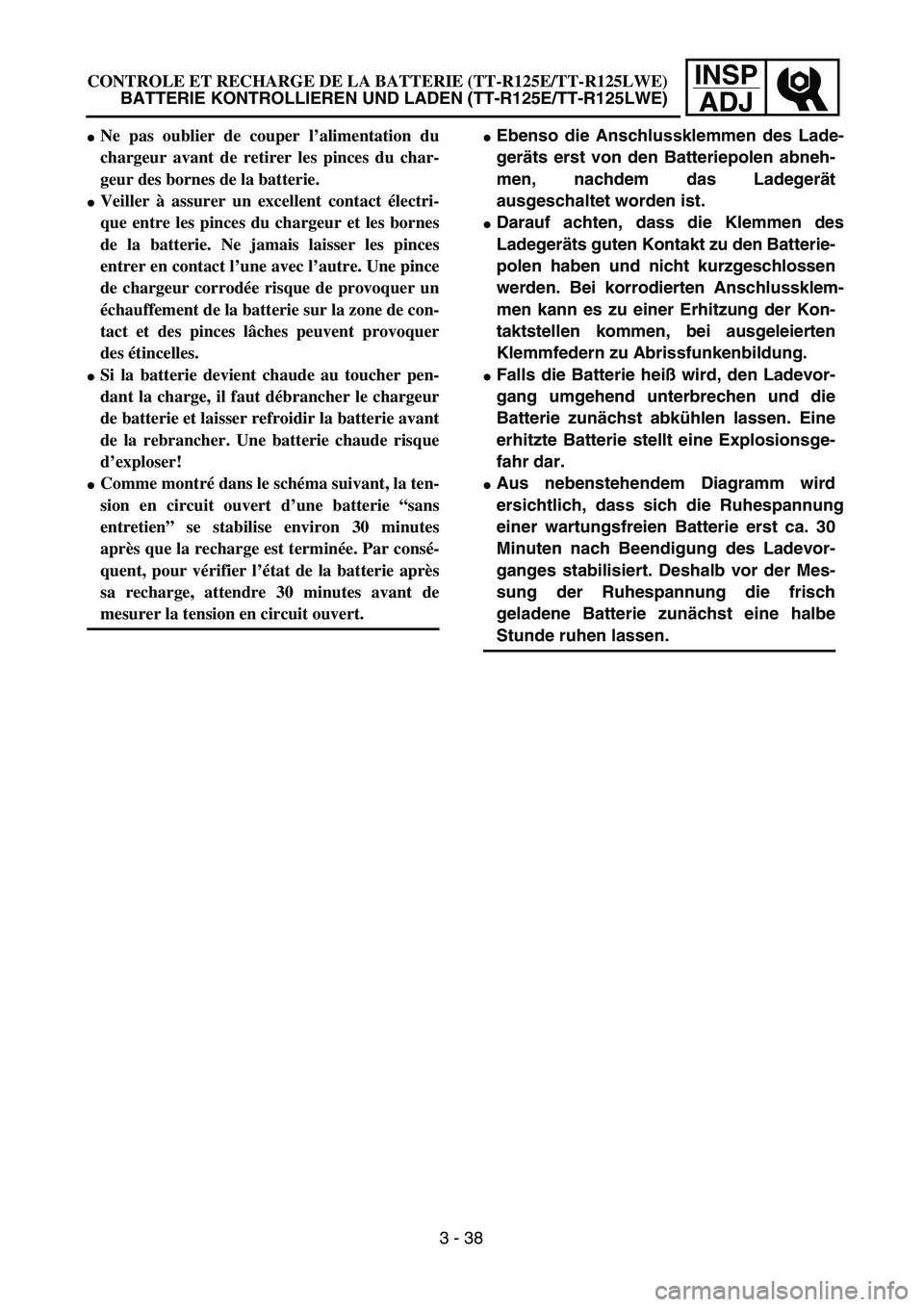

CONTROLE ET RECHARGE DE LA BATTERIE (TT-R125E/TT-R125LWE)
BATTERIE KONTROLLIEREN UND LADEN (TT-R125E/TT-R125LWE)
Ne pas oublier de couper l ’alimentation du
chargeur avant de retirer les pinces du char-
geur des bornes de la batterie.
Veiller à assurer un excellent contact électri-
que entre les pinces du chargeur et les bornes
de la batterie. Ne jamais laisser les pinces
entrer en contact l ’une avec l ’autre. Une pince
de chargeur corrod ée risque de provoquer un
é chauffement de la batterie sur la zone de con-
tact et des pinces l âches peuvent provoquer
des étincelles.
Si la batterie devient chaude au toucher pen-
dant la charge, il faut d ébrancher le chargeur
de batterie et laisser refroidir la batterie avant
de la rebrancher. Une batterie chaude risque
d ’exploser!
Comme montr é dans le sch éma suivant, la ten-
sion en circuit ouvert d ’une batterie “sans
entretien ” se stabilise environ 30 minutes
apr ès que la recharge est termin ée. Par cons é-
quent, pour v érifier l ’état de la batterie apr ès
sa recharge, attendre 30 minutes avant de
mesurer la tension en circuit ouvert.
3 - 38

3 - 39
INSP
ADJ

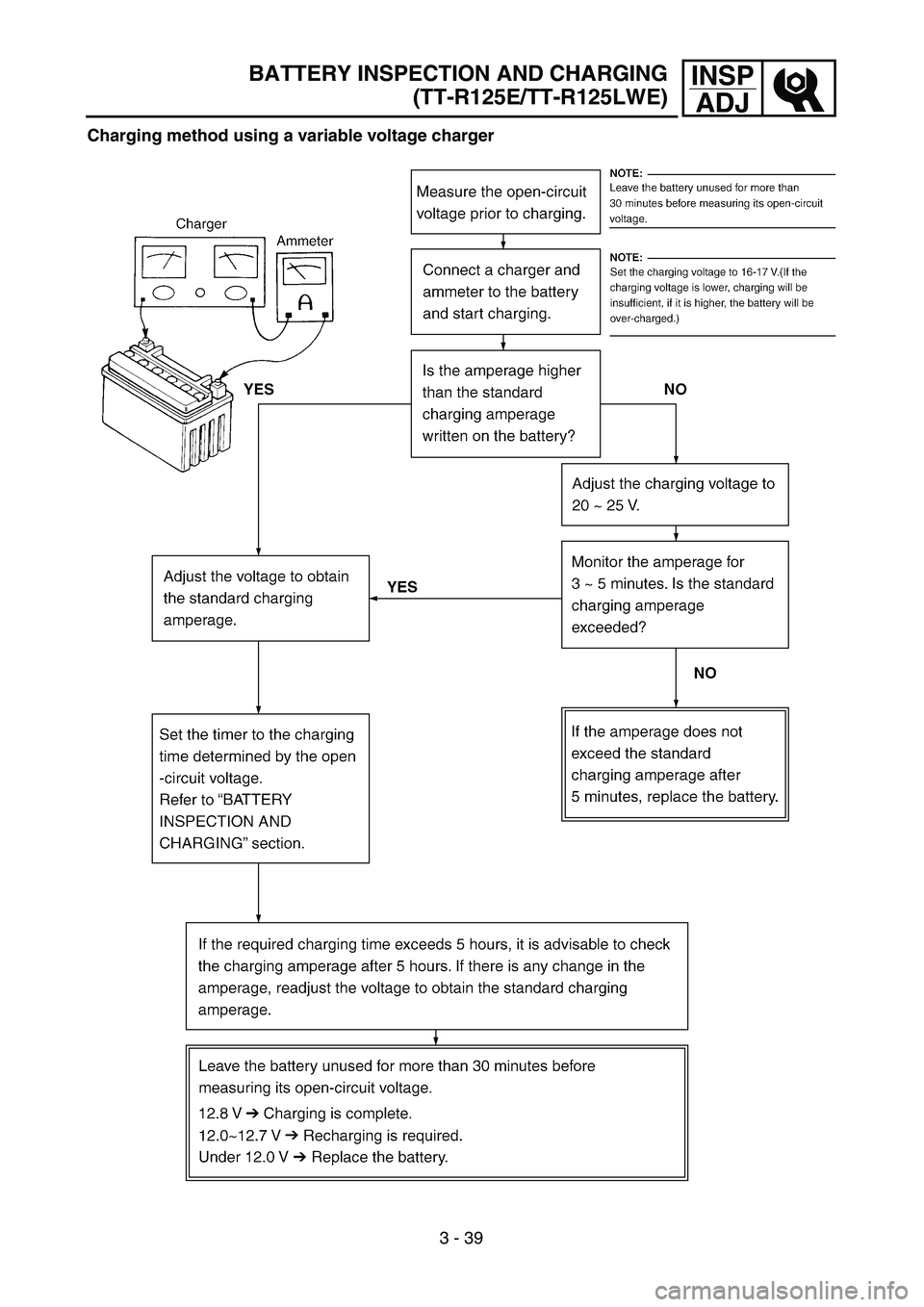

Charging method using a variable voltage charger
BATTERY INSPECTION AND CHARGING
(TT-R125E/TT-R125LWE)
