INSPADJINSPECTION DES M ÂCHOIRES DE FREIN AVANT (TT-R125/TT-R125E)
VORDERRAD-BREMSBEL ÄGE KONTROLLIEREN (TT-R125/TT-R125E)
4. Kontrollieren:
Bremsfl üssigkeitsstand
Siehe unter “BREMSFL ÜSSIGKEITS-
STAND KONTROLLIEREN ”.
5. Kontrollieren:
Funktion des Bremspedals
Weich oder schwammig → Bremsan-
lage entl üften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTL ÜFTEN ”.
VORDERRAD-BREMSBEL ÄGE
KONTROLLIEREN (TT-R125/TT-R125E) 1. Kontrollieren:
Trommelbremsbelag-St ärke
 Einen durchsichtigen Schlauch 4 an die
Entl üftungsschraube 5 anschlie ßen und
das Ende in einen geeigneten Beh älter
f ü hren.
 Entl üftungsschraube l ösen und Bremssat-
telkolben hineindr ücken.
ACHTUNG:
Die abgelassene Bremsfl üssigkeit nicht
wieder verwenden.
Die Entl üftungsschraube festziehen.
T R..
Entl üftungsschraube:
6 Nm (0,6 m • kg, 4,3 ft • lb)
Bremssattel 6 und Bremssattel-Halte-
schraube \b montieren.
HINWEIS:
Bremssattel-Halteschraube vor dem Einbau
mit Lithiumfett bestreichen.
T R..
Bremssattel-Halteschraube:
22 Nm (2,2 m • kg, 16 ft • lb)
Arbeitsschritte:
Den Handbremshebel vollst ändig ziehen
und gezogen halten.
Kontrollieren, ob sich der Verschlei ßanzei-
ger 1 innerhalb des vorgeschriebenen
Bereichs a befindet.
Grenzwert überschritten →
Bremsbelag erneuern.
Siehe unter “VORDERRAD UND VORDER-
RADBREMSE ” in KAPITEL 5.
4. Contr ôler:
Niveau du liquide de frein
Se reporter à la section “CONTR ÔLE DU
NIVEAU DU LIQUIDE DE FREIN ”.
5. Contr ôler:
Fonctionnement du levier de frein
Sensation de mollesse → Purger le circuit
de freinage.
Se reporter à la section “PURGE DE L ’AIR
DU SYST ÈME DE FREINAGE ”.
INSPECTION DES M ÂCHOIRES DE FREIN
AVANT (TT-R125/TT-R125E) 1. Contr ôler:
Limite d ’usure des garnitures de m âchoire
de frein
Connecter le tuyau transparent 4 à la vis de
purge 5 et placer le r écipient appropri é sous
son extr émit é.
Desserrer la vis de purge d ’air et enfoncer le
piston d ’étrier de frein.
ATTENTION:
Ne pas r éutiliser le liquide de frein purg é.
Serrer la vis de purge.
T R..
Vis de purge:
6 Nm (0,6 m • kg, 4,3 ft • lb)
Monter l ’étrier de frein 6 et le boulon du sup-
port de l ’étrier de frein \b.
N.B.:
Enduire le boulon du support d ’étrier de graisse
à base de savon au lithium.
T R..
Boulon du support d ’étrier de
graisse: 22 Nm (2,2 m • kg, 16 ft • lb)
É tapes du contr ôle de la limite d ’usure de la
garniture de m âchoire de frein:
Tirer à fond sur le levier de frein et le mainte-
nir à cette position.
V érifier ensuite si l ’indicateur d ’usure 1 de la
m âchoire de frein se trouve dans la limite
d ’usure a.
Hors sp écifications →Remplacer les
mâchoires de frein.
Se reporter à la section “ROUE AVANT ET
FREIN AVANT ” au CHAPITRE 5.
3 - 19

3 - 20
INSP
ADJ

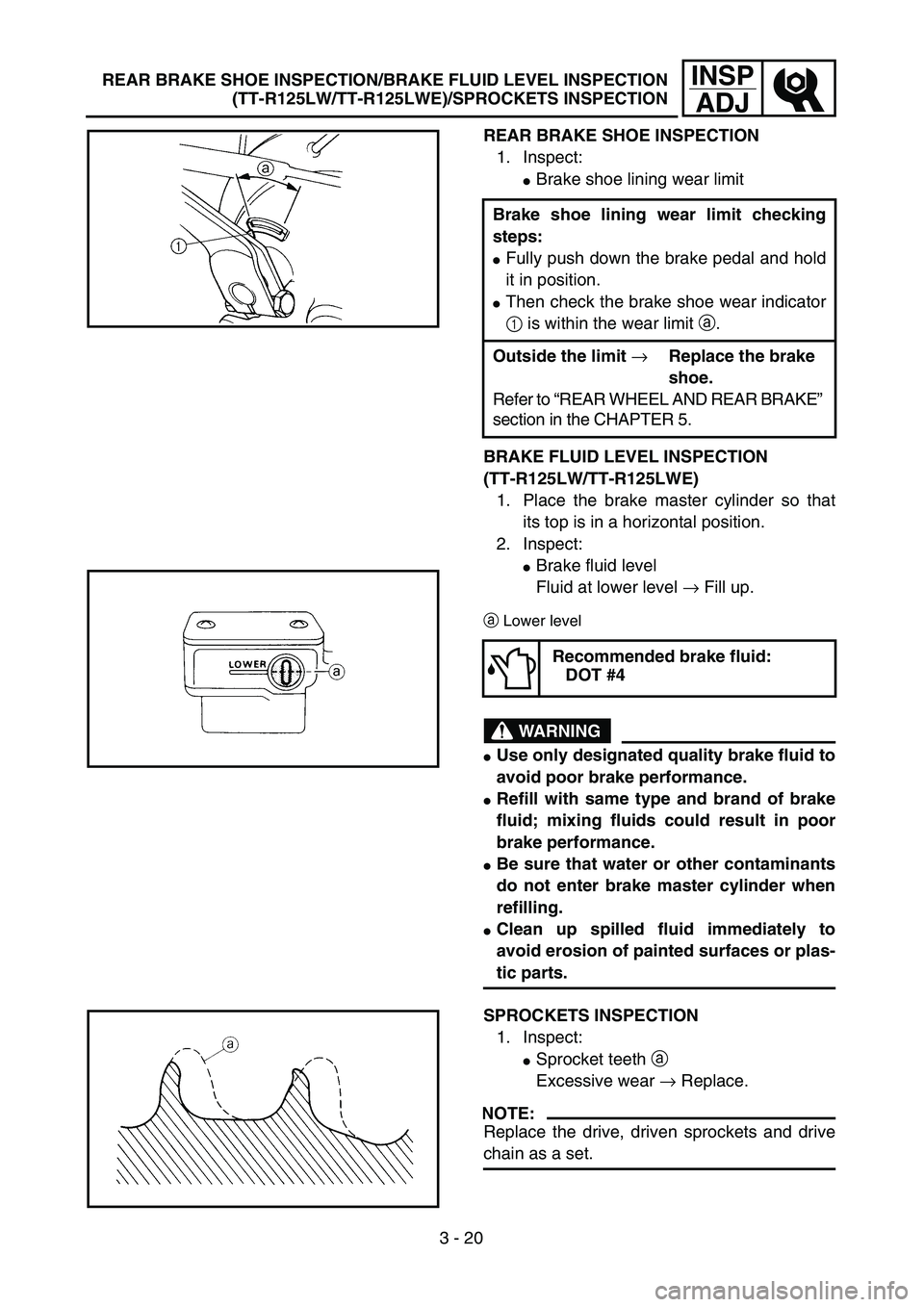

REAR BRAKE SHOE INSPECTION
1. Inspect:
Brake shoe lining wear limit
BRAKE FLUID LEVEL INSPECTION
(TT-R125LW/TT-R125LWE)
1. Place the brake master cylinder so that
its top is in a horizontal position.
2. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
aLower level
WARNING
Use only designated quality brake fluid to
avoid poor brake performance.
Refill with same type and brand of brake
fluid; mixing fluids could result in poor
brake performance.
Be sure that water or other contaminants
do not enter brake master cylinder when
refilling.
Clean up spilled fluid immediately to
avoid erosion of painted surfaces or plas-
tic parts. Brake shoe lining wear limit checking
steps:
Fully push down the brake pedal and hold
it in position.
Then check the brake shoe wear indicator
1 is within the wear limit a.
Outside the limit → Replace the brake
shoe.
Refer to “REAR WHEEL AND REAR BRAKE”
section in the CHAPTER 5.
Recommended brake fluid:
DOT #4
SPROCKETS INSPECTION
1. Inspect:
Sprocket teeth a
Excessive wear → Replace.
NOTE:
Replace the drive, driven sprockets and drive
chain as a set.
REAR BRAKE SHOE INSPECTION/BRAKE FLUID LEVEL INSPECTION
(TT-R125LW/TT-R125LWE)/SPROCKETS INSPECTION

INSPADJ

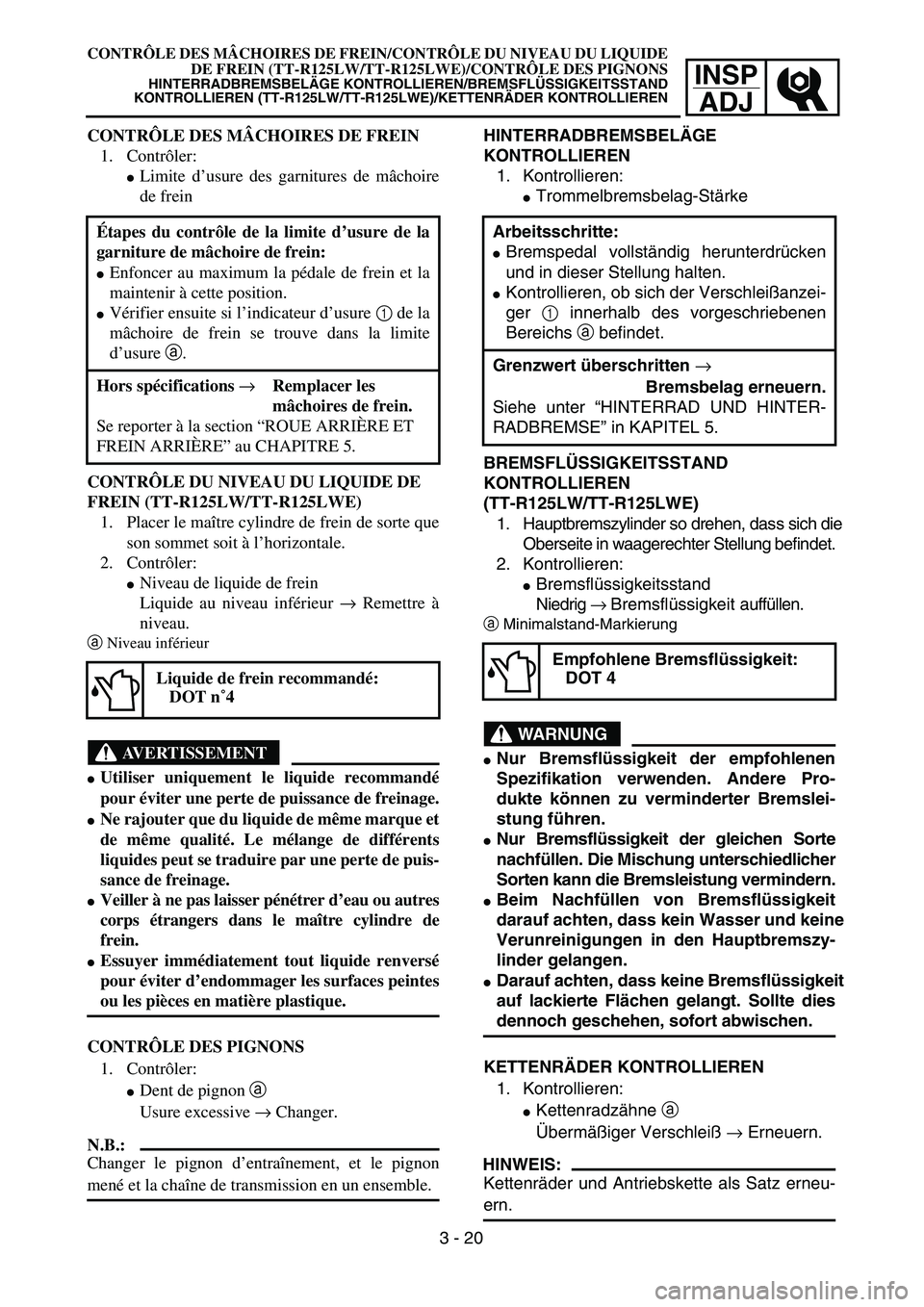

CONTR ÔLE DES M ÂCHOIRES DE FREIN/CONTR ÔLE DU NIVEAU DU LIQUIDE
DE FREIN (TT-R125LW/TT-R125LWE)/CONTR ÔLE DES PIGNONS
HINTERRADBREMSBEL ÄGE KONTROLLIEREN/BREMSFL ÜSSIGKEITSSTAND
KONTROLLIEREN (TT-R125LW/TT-R125LWE)/KETTENR ÄDER KONTROLLIEREN
HINTERRADBREMSBEL ÄGE
KONTROLLIEREN 1. Kontrollieren:
 Trommelbremsbelag-St ärke
BREMSFL ÜSSIGKEITSSTAND
KONTROLLIEREN
(TT-R125LW/TT-R125LWE) 1. Hauptbremszylinder so drehen, da ss sich die
Oberseite in waagerechter Stellung befindet.
2. Kontrollieren:
 Bremsfl üssigkeitsstand
Niedrig → Bremsfl üssigkeit auff üllen.
a Minimalstand-Markierung
WARNUNG
 Nur Bremsfl üssigkeit der empfohlenen
Spezifikation verwenden. Andere Pro-
dukte k önnen zu verminderter Bremslei-
stung f ühren.
 Nur Bremsfl üssigkeit der gleichen Sorte
nachf üllen. Die Mischung unterschiedlicher
Sorten kann die Bremsleistung vermindern.
 Beim Nachf üllen von Bremsfl üssigkeit
darauf achten, da ss kein Wasser und keine
Verunreinigungen in den Hauptbremszy-
linder gelangen.
 Darauf achten, da ss keine Bremsfl üssigkeit
auf lackierte Fl ächen gelangt. Sollte dies
dennoch geschehen, sofort abwischen.
KETTENR ÄDER KONTROLLIEREN
1. Kontrollieren:
Kettenradz ähne a
Ü berm äßiger Verschlei ß → Erneuern.
HINWEIS:
Kettenr äder und Antriebskette als Satz erneu-
ern.Arbeitsschritte:
 Bremspedal vollst
ändig herunterdr ücken
und in dieser Stellung halten.
 Kontrollieren, ob sich der Verschlei ßanzei-
ger 1 innerhalb des vorgeschriebenen
Bereichs a befindet.
Grenzwert überschritten →
Bremsbelag erneuern.
Siehe unter “HINTERRAD UND HINTER-
RADBREMSE ” in KAPITEL 5.
Empfohlene Bremsfl üssigkeit:
DOT 4
CONTR ÔLE DES M ÂCHOIRES DE FREIN
1. Contr ôler:
Limite d ’usure des garnitures de m âchoire
de frein
CONTR ÔLE DU NIVEAU DU LIQUIDE DE
FREIN (TT-R125LW/TT-R125LWE) 1. Placer le ma ître cylindre de frein de sorte que
son sommet soit à l ’horizontale.
2. Contr ôler:
Niveau de liquide de frein
Liquide au niveau inf érieur → Remettre à
niveau.
a Niveau inf érieur
AVERTISSEMENT
Utiliser uniquement le liquide recommand é
pour éviter une perte de puissance de freinage.
Ne rajouter que du liquide de m ême marque et
de m ême qualit é. Le m élange de diff érents
liquides peut se traduire par une perte de puis-
sance de freinage.
Veiller à ne pas laisser p én étrer d ’eau ou autres
corps étrangers dans le ma ître cylindre de
frein.
Essuyer imm édiatement tout liquide renvers é
pour éviter d ’endommager les surfaces peintes
ou les pi èces en mati ère plastique.
CONTR ÔLE DES PIGNONS
1. Contr ôler:
Dent de pignon a
Usure excessive → Changer.
N.B.:
Changer le pignon d ’entra înement, et le pignon
men é et la cha îne de transmission en un ensemble.
É
tapes du contr ôle de la limite d ’usure de la
garniture de m âchoire de frein:
Enfoncer au maximum la p édale de frein et la
maintenir à cette position.
V érifier ensuite si l ’indicateur d ’usure 1 de la
m âchoire de frein se trouve dans la limite
d ’usure a.
Hors sp écifications →Remplacer les
mâchoires de frein.
Se reporter à la section “ROUE ARRI ÈRE ET
FREIN ARRI ÈRE ” au CHAPITRE 5.
Liquide de frein recommand é:
DOT n ˚4
3 - 20

3 - 21
INSP
ADJ

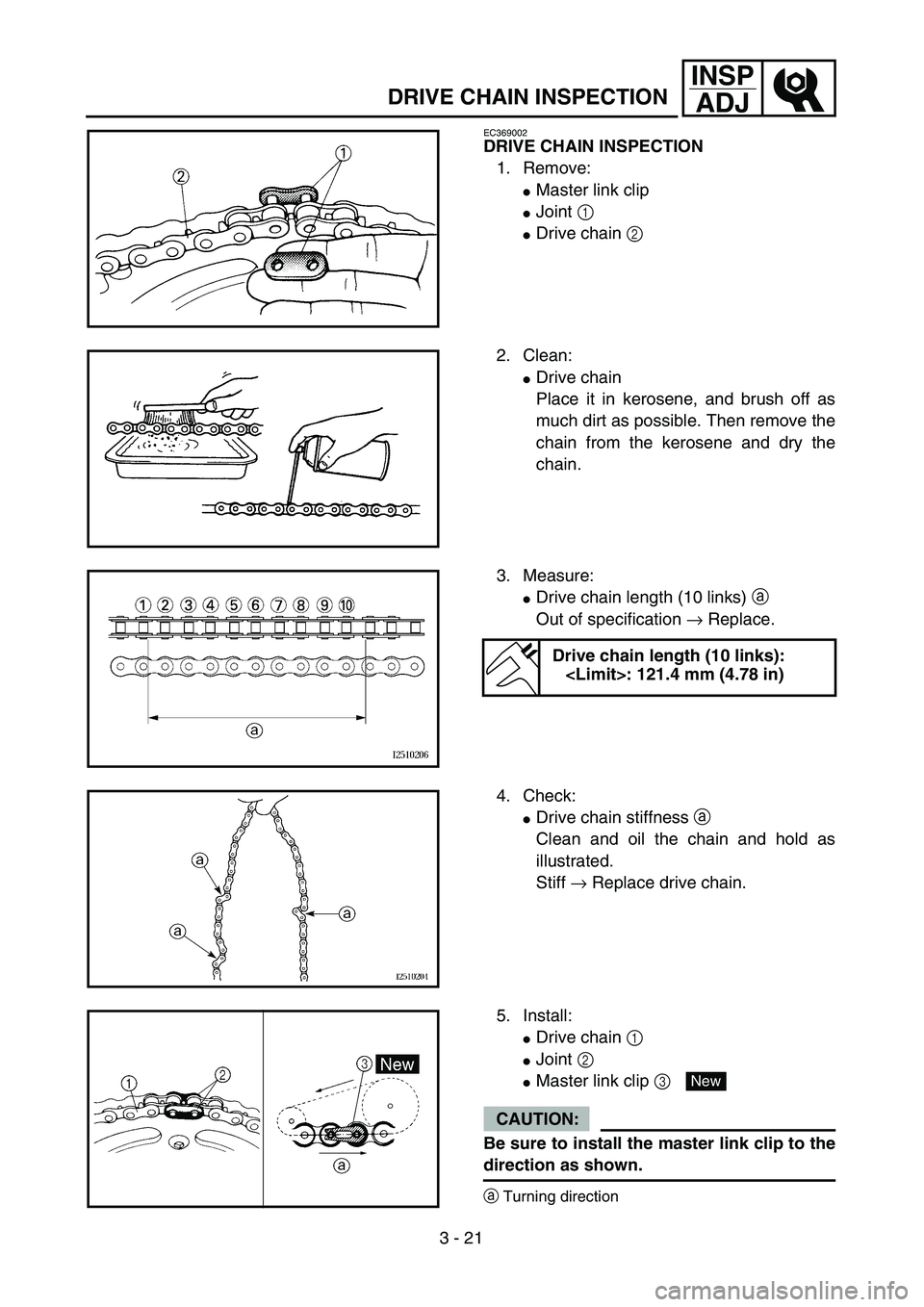

DRIVE CHAIN INSPECTION
EC369002
DRIVE CHAIN INSPECTION
1. Remove:
Master link clip
Joint 1
Drive chain 2
2. Clean:
Drive chain
Place it in kerosene, and brush off as
much dirt as possible. Then remove the
chain from the kerosene and dry the
chain.
3. Measure:
Drive chain length (10 links) a
Out of specification → Replace.
Drive chain length (10 links):
: 121.4 mm (4.78 in)
4. Check:
Drive chain stiffness a
Clean and oil the chain and hold as
illustrated.
Stiff → Replace drive chain.
5. Install:
Drive chain 1
Joint 2
Master link clip 3
CAUTION:
Be sure to install the master link clip to the
direction as shown.
aTurning direction
New

INSPADJ
3 - 21

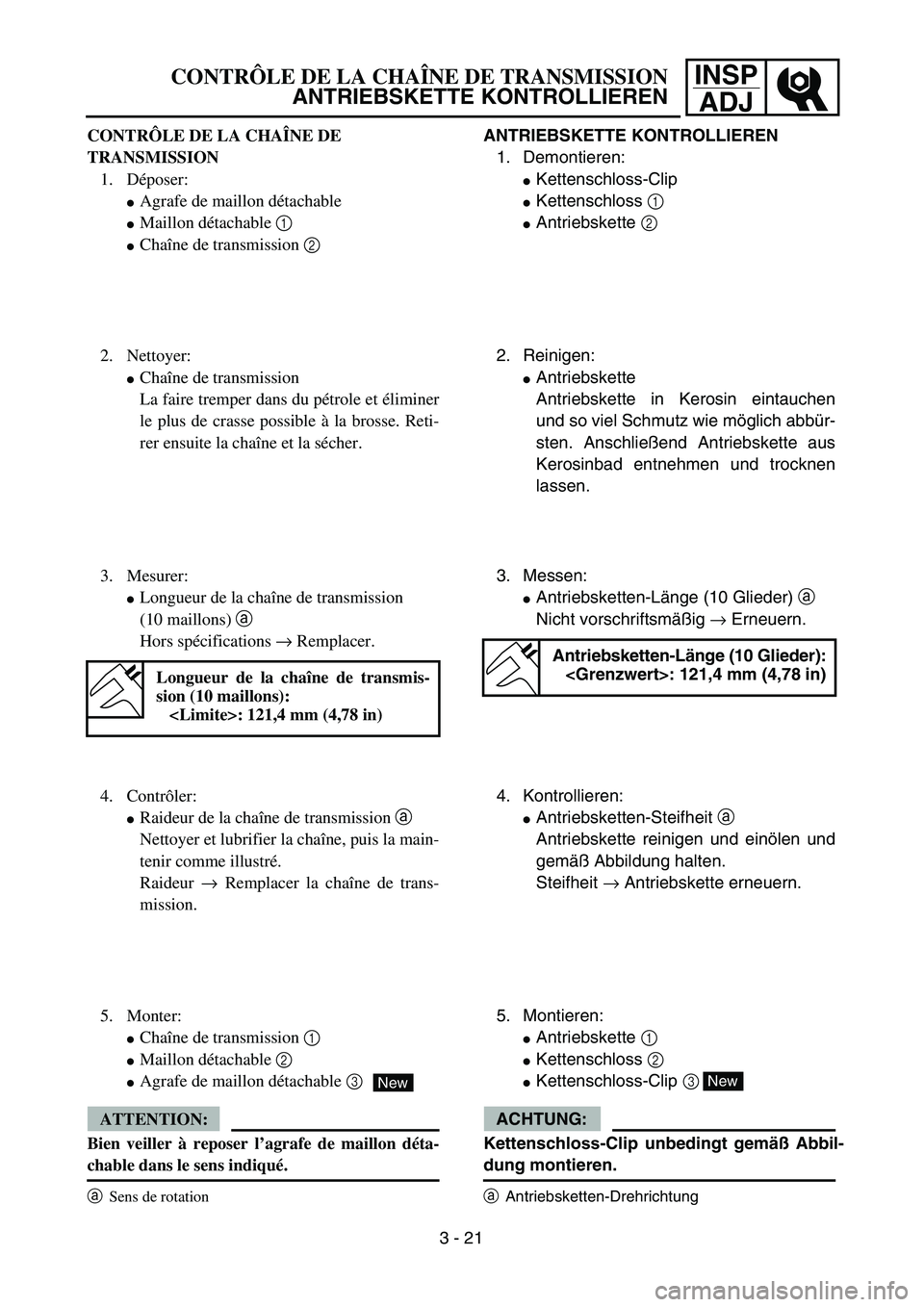

CONTR ÔLE DE LA CHA ÎNE DE TRANSMISSION
ANTRIEBSKETTE KONTROLLIEREN
ANTRIEBSKETTE KONTROLLIEREN
1. Demontieren:
 Kettenschloss-Clip
 Kettenschloss 1
 Antriebskette 2
2. Reinigen:
 Antriebskette
Antriebskette in Kerosin eintauchen
und so viel Schmutz wie m öglich abb ür-
sten. Anschlie ßend Antriebskette aus
Kerosinbad entnehmen und trocknen
lassen.
3. Messen:
 Antriebsketten-L änge (10 Glieder) a
Nicht vorschriftsm äßig → Erneuern.
Antriebsketten-L änge (10 Glieder):
: 121,4 mm (4,78 in)
4. Kontrollieren:
 Antriebsketten-Steifheit a
Antriebskette reinigen und ein ölen und
gem äß Abbildung halten.
Steifheit → Antriebskette erneuern.
5. Montieren:
 Antriebskette 1
 Kettenschloss 2
 Kettenschloss-Clip 3
ACHTUNG:
Kettenschloss-Clip unbedingt gem äß Abbil-
dung montieren.
aAntriebsketten-Drehrichtung
New
CONTR ÔLE DE LA CHA ÎNE DE
TRANSMISSION 1. D époser:
Agrafe de maillon d étachable
Maillon d étachable 1
Chaîne de transmission 2
2. Nettoyer:
Cha îne de transmission
La faire tremper dans du p étrole et éliminer
le plus de crasse possible à la brosse. Reti-
rer ensuite la cha îne et la s écher.
3. Mesurer:
Longueur de la cha îne de transmission
(10 maillons) a
Hors sp écifications → Remplacer.
Longueur de la cha îne de transmis-
sion (10 maillons): : 121,4 mm (4,78 in)
4. Contr ôler:
Raideur de la cha îne de transmission a
Nettoyer et lubrifier la cha îne, puis la main-
tenir comme illustr é.
Raideur → Remplacer la cha îne de trans-
mission.
5. Monter:
Cha îne de transmission 1
Maillon détachable 2
Agrafe de maillon d étachable 3
ATTENTION:
Bien veiller à reposer l ’agrafe de maillon d éta-
chable dans le sens indiqu é.
a Sens de rotation
New

3 - 22
INSP
ADJ
DRIVE CHAIN SLACK ADJUSTMENT
6. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil or suit-
able chain lubricants
DRIVE CHAIN SLACK ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Check:
Drive chain slack a
In the center between the drive axle
and rear wheel axle.
Out of specification → Adjust.
NOTE:
Before checking and/or adjusting, rotate the
rear wheel through several revolutions and
check the slack several times to find the tight-
est point. Check and/or adjust chain slack with
rear wheel in this “tight chain” position.
Drive chain slack:
35 ~ 50 mm (1.4 ~ 2.0 in)
3. Adjust:
Drive chain slack
Drive chain slack adjustment steps:
Loosen the axle nut 1.
Turn both drive chain pullers 2 the same
amount a and adjust them to the stopper
in the same position so that the drive chain
slack is within the specified limits.
CAUTION:
Too small chain slack will overload the
engine and other vital parts; keep the
slack within the specified limits.
Tighten the axle nut while pushing down
the drive chain.
T R..
Axle nut:
60 Nm (6.0 m • kg, 43 ft • lb)

INSP

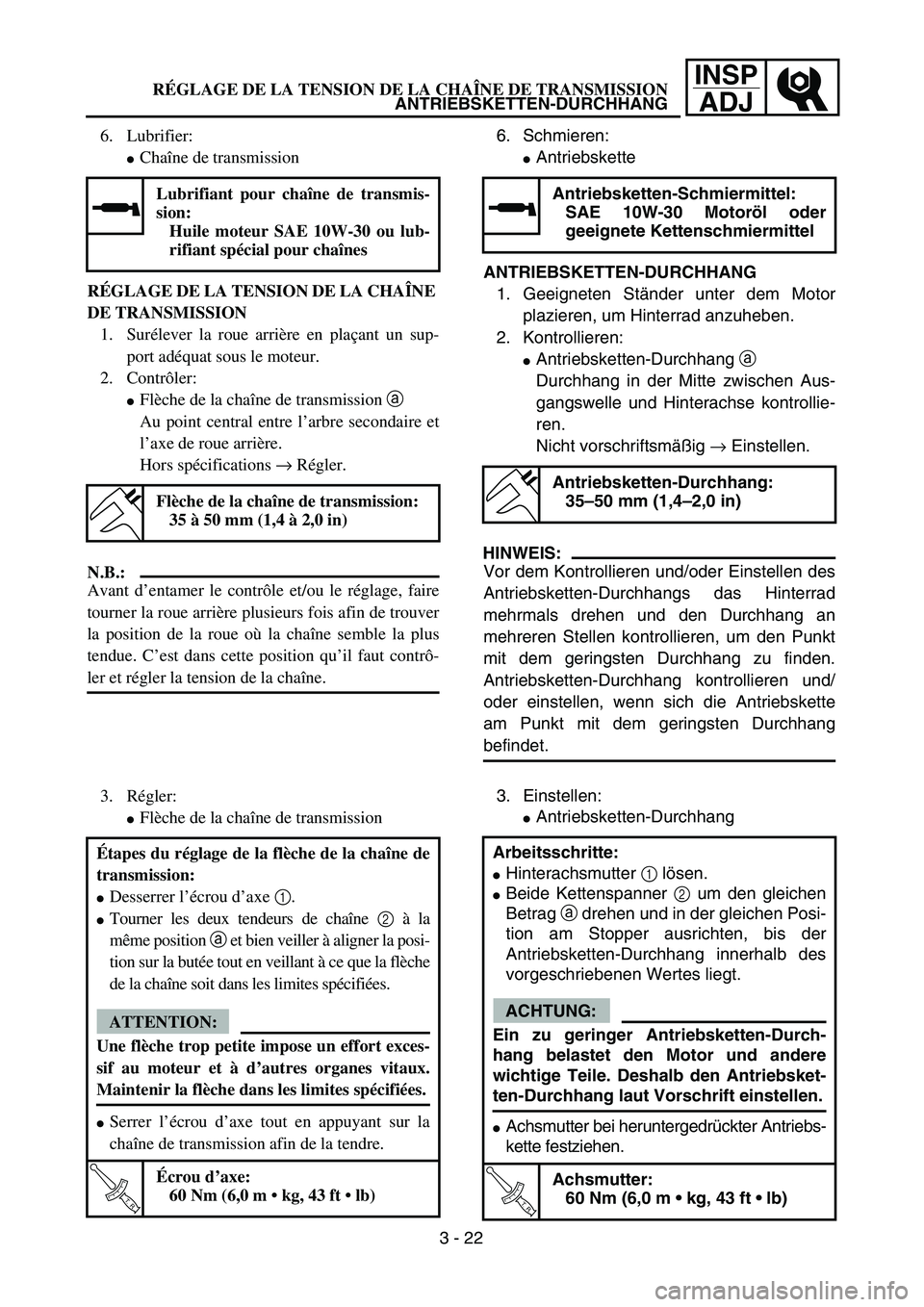

ADJRÉGLAGE DE LA TENSION DE LA CHAÎNE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG
6. Schmieren:
Antriebskette
ANTRIEBSKETTEN-DURCHHANG
1. Geeigneten Ständer unter dem Motor
plazieren, um Hinterrad anzuheben.
2. Kontrollieren:
Antriebsketten-Durchhang a
Durchhang in der Mitte zwischen Aus-
gangswelle und Hinterachse kontrollie-
ren.
Nicht vorschriftsmäßig → Einstellen.
HINWEIS:
Vor dem Kontrollieren und/oder Einstellen des
Antriebsketten-Durchhangs das Hinterrad
mehrmals drehen und den Durchhang an
mehreren Stellen kontrollieren, um den Punkt
mit dem geringsten Durchhang zu finden.
Antriebsketten-Durchhang kontrollieren und/
oder einstellen, wenn sich die Antriebskette
am Punkt mit dem geringsten Durchhang
befindet.
Antriebsketten-Schmiermittel:
SAE 10W-30 Motoröl oder
geeignete Kettenschmiermittel
Antriebsketten-Durchhang:
35–50 mm (1,4–2,0 in)
3. Einstellen:
Antriebsketten-Durchhang
Arbeitsschritte:
Hinterachsmutter 1 lösen.
Beide Kettenspanner 2 um den gleichen
Betrag a drehen und in der gleichen Posi-
tion am Stopper ausrichten, bis der
Antriebsketten-Durchhang innerhalb des
vorgeschriebenen Wertes liegt.
ACHTUNG:
Ein zu geringer Antriebsketten-Durch-
hang belastet den Motor und andere
wichtige Teile. Deshalb den Antriebsket-
ten-Durchhang laut Vorschrift einstellen.
Achsmutter bei heruntergedrückter Antriebs-
kette festziehen.
T R..
Achsmutter:
60 Nm (6,0 m • kg, 43 ft • lb)
6. Lubrifier:
Chaîne de transmission
RÉGLAGE DE LA TENSION DE LA CHAÎNE
DE TRANSMISSION
1. Surélever la roue arrière en plaçant un sup-
port adéquat sous le moteur.
2. Contrôler:
Flèche de la chaîne de transmission a
Au point central entre l’arbre secondaire et
l’axe de roue arrière.
Hors spécifications → Régler.
N.B.:
Avant d’entamer le contrôle et/ou le réglage, faire
tourner la roue arrière plusieurs fois afin de trouver
la position de la roue où la chaîne semble la plus
tendue. C’est dans cette position qu’il faut contrô-
ler et régler la tension de la chaîne.
Lubrifiant pour chaîne de transmis-
sion:
Huile moteur SAE 10W-30 ou lub-
rifiant spécial pour chaînes
Flèche de la chaîne de transmission:
35 à 50 mm (1,4 à 2,0 in)
3. Régler:
Flèche de la chaîne de transmission
Étapes du réglage de la flèche de la chaîne de
transmission:
Desserrer l’écrou d’axe 1.
Tourner les deux tendeurs de chaîne 2 à la
même position a et bien veiller à aligner la posi-
tion sur la butée tout en veillant à ce que la flèche
de la chaîne soit dans les limites spécifiées.
ATTENTION:
Une flèche trop petite impose un effort exces-
sif au moteur et à d’autres organes vitaux.
Maintenir la flèche dans les limites spécifiées.
Serrer l’écrou d’axe tout en appuyant sur la
chaîne de transmission afin de la tendre.
T R..
Écrou d’axe:
60 Nm (6,0 m • kg, 43 ft • lb)
3 - 22

3 - 23
INSP

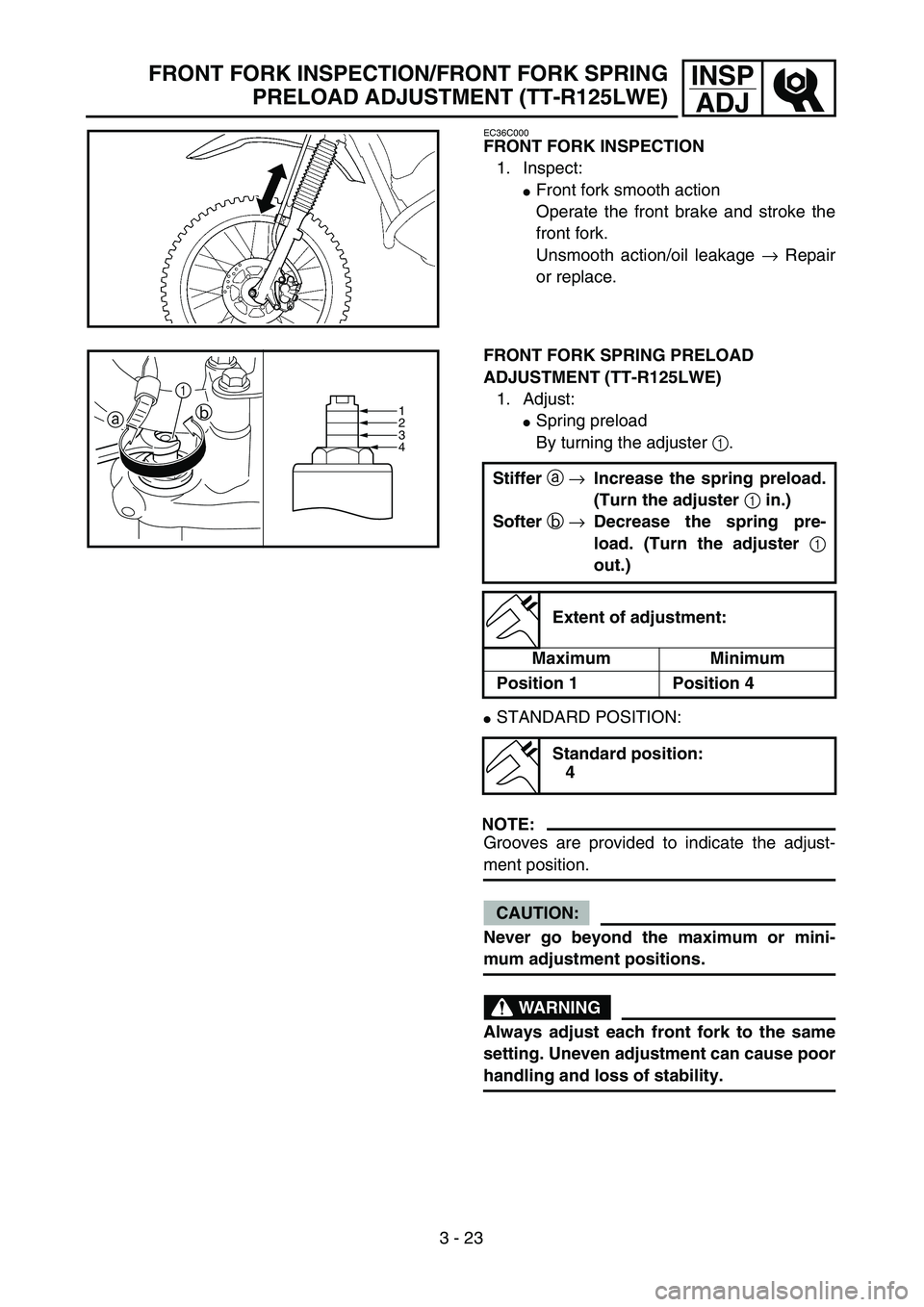

ADJFRONT FORK INSPECTION/FRONT FORK SPRING
PRELOAD ADJUSTMENT (TT-R125LWE)
EC36C000
FRONT FORK INSPECTION
1. Inspect:
Front fork smooth action
Operate the front brake and stroke the
front fork.
Unsmooth action/oil leakage → Repair
or replace.
FRONT FORK SPRING PRELOAD
ADJUSTMENT (TT-R125LWE)
1. Adjust:
Spring preload
By turning the adjuster 1.
STANDARD POSITION:
NOTE:
Grooves are provided to indicate the adjust-
ment position.
CAUTION:
Never go beyond the maximum or mini-
mum adjustment positions.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.Stiffer a →Increase the spring preload.
(Turn the adjuster 1 in.)
Softer b →Decrease the spring pre-
load. (Turn the adjuster 1
out.)
Extent of adjustment:
Maximum Minimum
Position 1 Position 4
Standard position:
4
1
a
b1234

INSP
ADJ
TELESKOPGABEL KONTROLLIEREN
1. Kontrollieren:
Leichtgängigkeit der Teleskopgabel
Vorderradbremse betätigen und Tele-
skopgabel eintauchen.
Schwergängigkeit/Undichtigkeit →
Gabel reparieren oder erneuern.
EINSTELLUNG DER TELEGABEL-
FEDERVORSPANNUNG (TT-R125LWE)
1. Einstellen:
Federvorspannung
Durch Drehen des Einstellers 1.
NORMALEINSTELLUNG:
HINWEIS:
Es sind Rillen zur Anzeige der Einstellposition
vorhanden.
ACHTUNG:
Niemals die maximale oder minimale Ein-
stellposition überschreiten.
WARNUNG
Immer jede Telegabel auf die gleiche Ein-
stellung einstellen. Ungleichmäßige Ein-
stellung kann zu schlechtem Handling und
Stabilitätsverlust führen. Straffer a →Die Federvorspannung
erhöhen.
(Durch Ein-Drehen des Ein-
stellers 1.)
Weicher b →Die Federvorspannung ver-
ringern.
(Durch Heraus-Drehen des
Einstellers 1.)
Einstellbereich:
Maximum Minimum
Position 1 Position 4
Normaleinstellung:
4

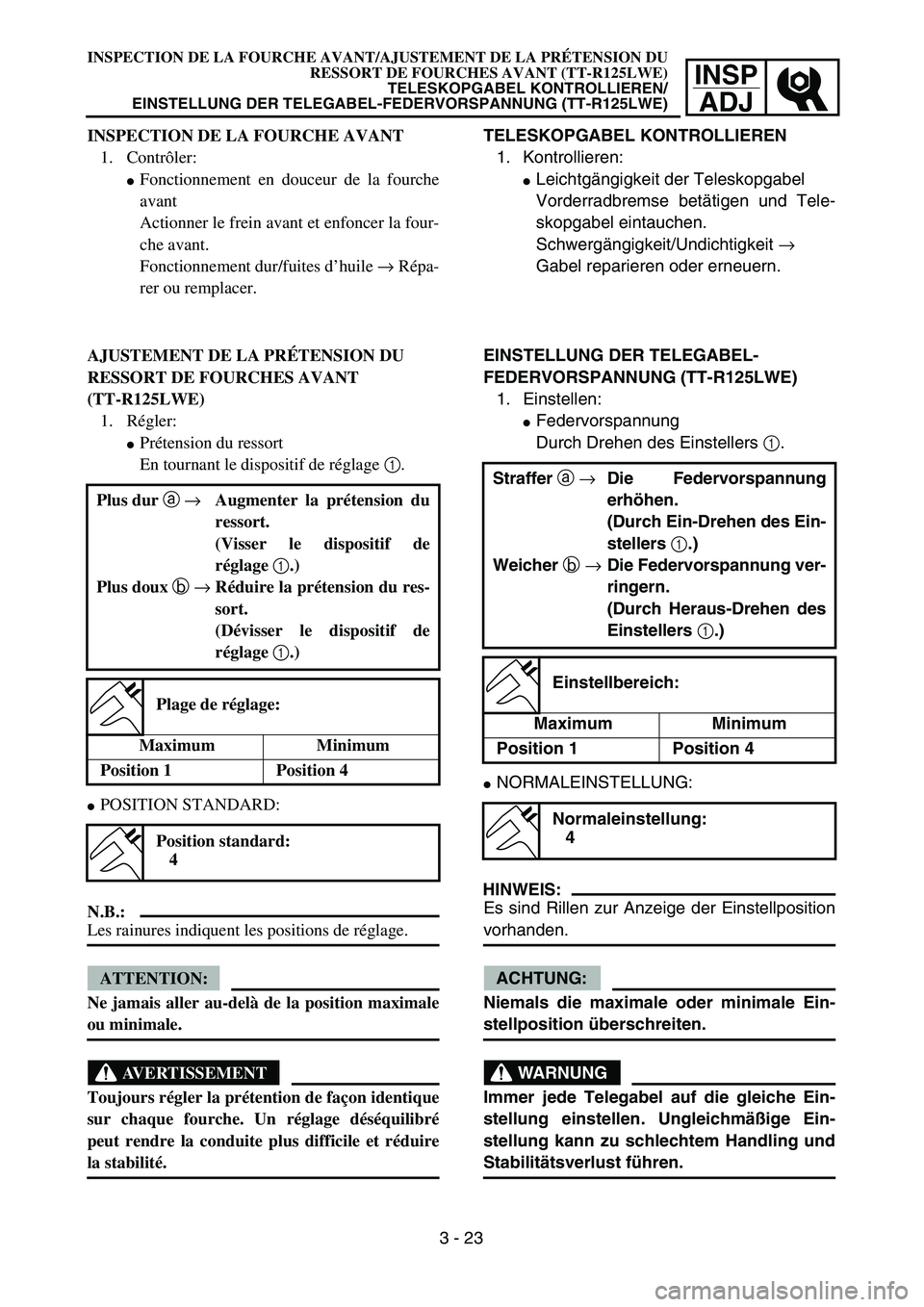

INSPECTION DE LA FOURCHE AVANT/AJUSTEMENT DE LA PRÉTENSION DU
RESSORT DE FOURCHES AVANT (TT-R125LWE)
TELESKOPGABEL KONTROLLIEREN/
EINSTELLUNG DER TELEGABEL-FEDERVORSPANNUNG (TT-R125LWE)
INSPECTION DE LA FOURCHE AVANT
1. Contrôler:
Fonctionnement en douceur de la fourche
avant
Actionner le frein avant et enfoncer la four-
che avant.
Fonctionnement dur/fuites d’huile → Répa-
rer ou remplacer.
AJUSTEMENT DE LA PRÉTENSION DU
RESSORT DE FOURCHES AVANT
(TT-R125LWE)
1. Régler:
Prétension du ressort
En tournant le dispositif de réglage 1.
POSITION STANDARD:
N.B.:
Les rainures indiquent les positions de réglage.
ATTENTION:
Ne jamais aller au-delà de la position maximale
ou minimale.
AVERTISSEMENT
Toujours régler la prétention de façon identique
sur chaque fourche. Un réglage déséquilibré
peut rendre la conduite plus difficile et réduire
la stabilité. Plus dur a →Augmenter la prétension du
ressort.
(Visser le dispositif de
réglage 1.)
Plus doux b →Réduire la prétension du res-
sort.
(Dévisser le dispositif de
réglage 1.)
Plage de réglage:
Maximum Minimum
Position 1 Position 4
Position standard:
4
3 - 23

3 - 24
INSP
ADJ

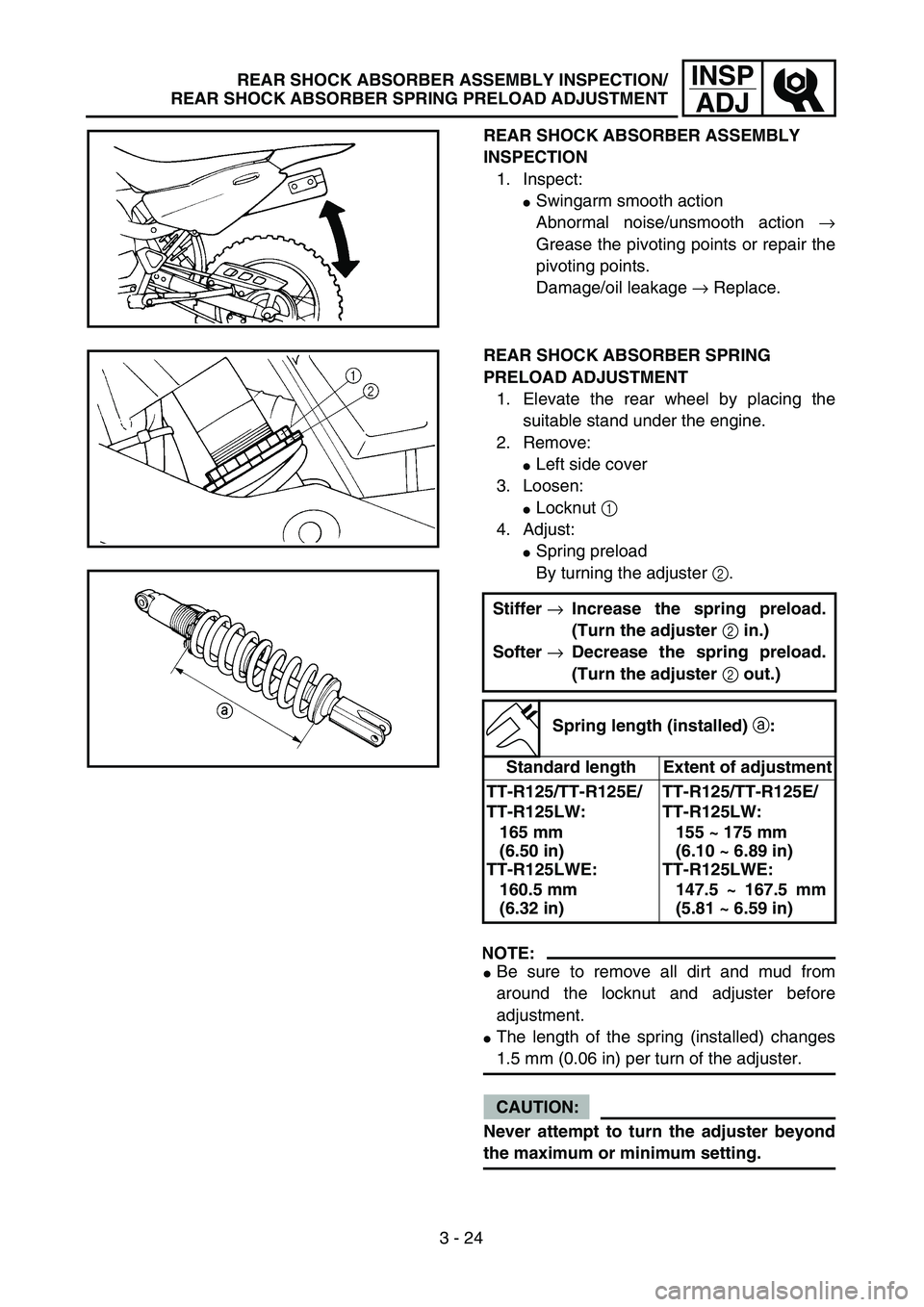

REAR SHOCK ABSORBER ASSEMBLY
INSPECTION
1. Inspect:
Swingarm smooth action
Abnormal noise/unsmooth action →
Grease the pivoting points or repair the
pivoting points.
Damage/oil leakage → Replace.
REAR SHOCK ABSORBER SPRING
PRELOAD ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Remove:
Left side cover
3. Loosen:
Locknut 1
4. Adjust:
Spring preload
By turning the adjuster 2.
NOTE:
Be sure to remove all dirt and mud from
around the locknut and adjuster before
adjustment.
The length of the spring (installed) changes
1.5 mm (0.06 in) per turn of the adjuster.
CAUTION:
Never attempt to turn the adjuster beyond
the maximum or minimum setting.Stiffer →Increase the spring preload.
(Turn the adjuster 2 in.)
Softer →Decrease the spring preload.
(Turn the adjuster 2 out.)
Spring length (installed) a:
Standard length Extent of adjustment
TT-R125/TT-R125E/
TT-R125LW:
165 mm
(6.50 in)
TT-R125LWE:
160.5 mm
(6.32 in)TT-R125/TT-R125E/
TT-R125LW:
155 ~ 175 mm
(6.10 ~ 6.89 in)
TT-R125LWE:
147.5 ~ 167.5 mm
(5.81 ~ 6.59 in)
REAR SHOCK ABSORBER ASSEMBLY INSPECTION/
REAR SHOCK ABSORBER SPRING PRELOAD ADJUSTMENT
