YAMAHA TTR125 2006 Owners Manual

5 - 3
CHAS

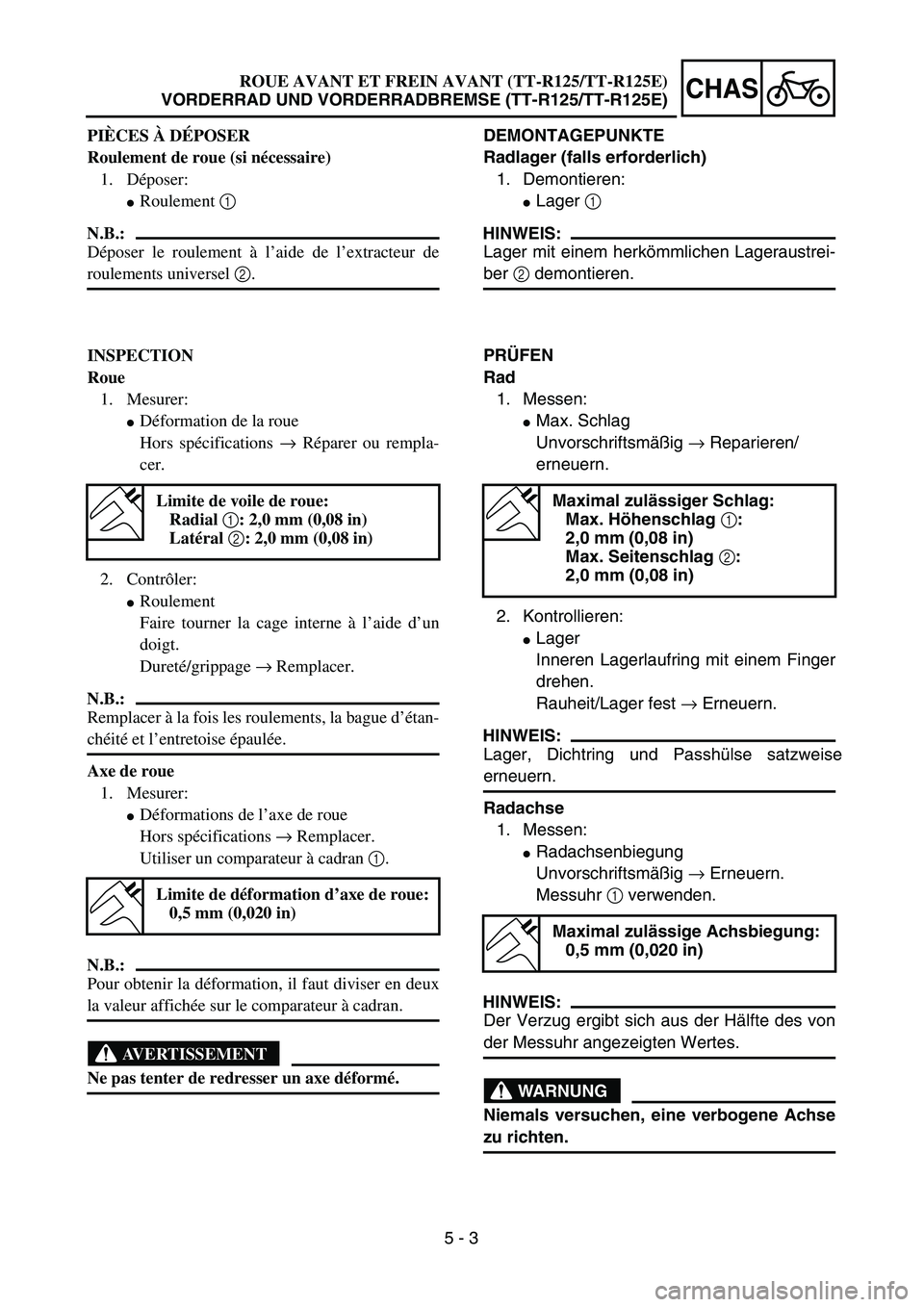

DEMONTAGEPUNKTE
Radlager (falls erforderlich)1. Demontieren:
 Lager 1
HINWEIS:
Lager mit einem herk ömmlichen Lageraustrei-
ber 2 demontieren.
PR ÜFEN
Rad
1. Messen:
 Max. Schlag
Unvorschriftsm äßig → Reparieren/
erneuern.
2. Kontrollieren:
 Lager
Inneren Lagerlaufring mit einem Finger
drehen.
Rauheit/Lager fest → Erneuern.
HINWEIS:
Lager, Dichtring und Pa sshülse satzweise
erneuern.
Radachse
1. Messen:
 Radachsenbiegung
Unvorschriftsm äßig → Erneuern.
Messuhr 1 verwenden.
HINWEIS:
Der Verzug ergibt sich aus der H älfte des von
der Messuhr angezeigten Wertes.
WARNUNG
Niemals versuchen, eine verbogene Achse
zu richten.
Maximal zul ässiger Schlag:
Max. H öhenschlag 1:
2,0 mm (0,08 in)
Max. Seitenschlag 2:
2,0 mm (0,08 in)
Maximal zul ässige Achsbiegung:
0,5 mm (0,020 in)
PI ÈCES À D ÉPOSER
Roulement de roue (si n écessaire)
1. D époser:
Roulement 1
N.B.:
Déposer le roulement à l ’aide de l ’extracteur de
roulements universel 2.
INSPECTION
Roue 1. Mesurer:
Déformation de la roue
Hors sp écifications → R éparer ou rempla-
cer.
2. Contr ôler:
Roulement
Faire tourner la cage interne à l ’aide d ’un
doigt.
Duret é/grippage → Remplacer.
N.B.:
Remplacer à la fois les roulements, la bague d ’étan-
ch éit é et l ’entretoise épaul ée.
Axe de roue 1. Mesurer:
Déformations de l ’axe de roue
Hors sp écifications → Remplacer.
Utiliser un comparateur à cadran 1.
N.B.:
Pour obtenir la d éformation, il faut diviser en deux
la valeur affich ée sur le comparateur à cadran.
AVERTISSEMENT
Ne pas tenter de redresser un axe d éform é.
Limite de voile de roue:
Radial 1: 2,0 mm (0,08 in)
Lat éral 2: 2,0 mm (0,08 in)
Limite de d éformation d ’axe de roue:
0,5 mm (0,020 in)
ROUE AVANT ET FREIN AVANT (TT-R125/TT-R125E)
VORDERRAD UND VORDERRADBREMSE (TT-R125/TT-R125E)

5 - 4
CHASFRONT WHEEL AND FRONT BRAKE (TT-R125/TT-R125E)

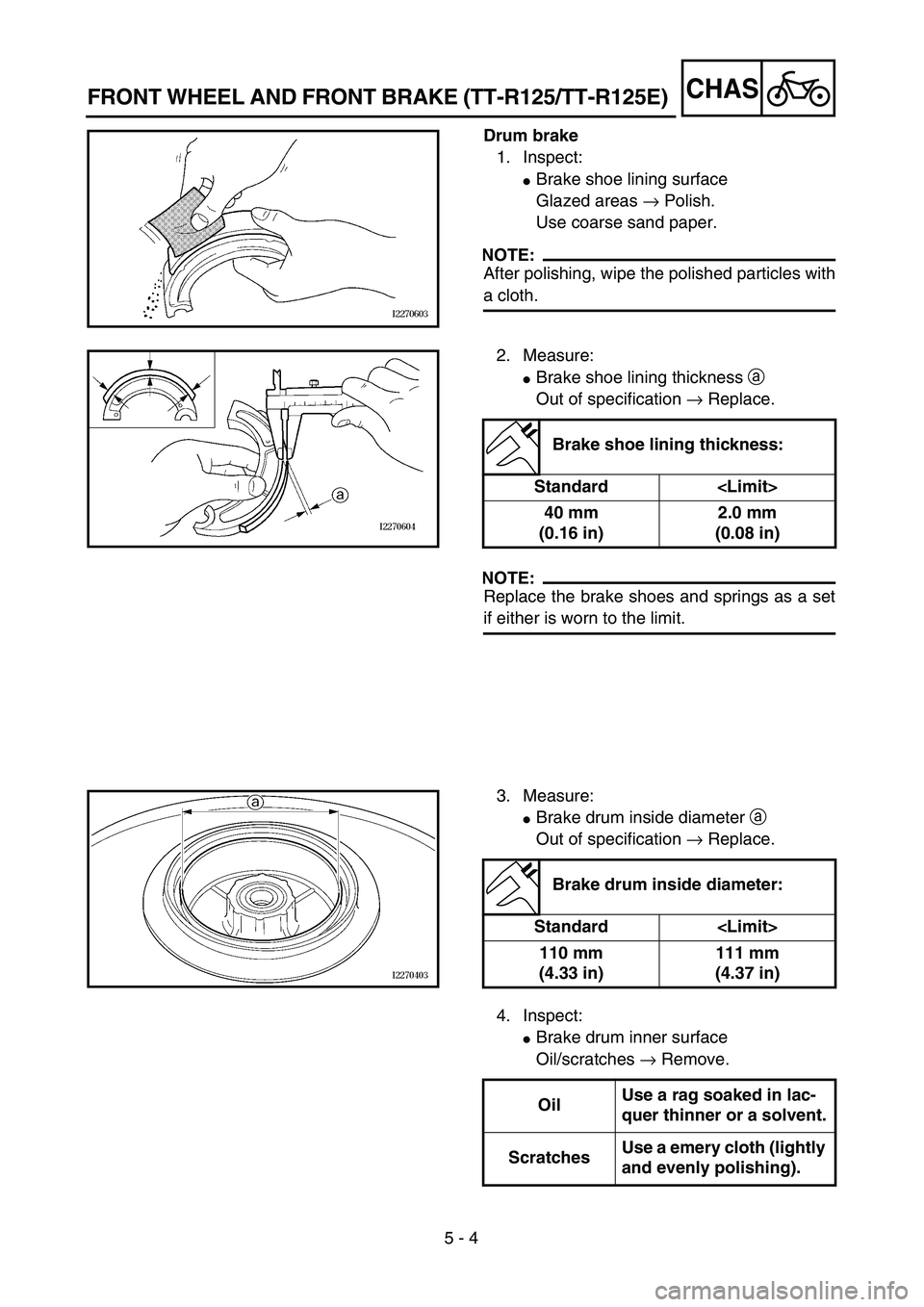

Drum brake
1. Inspect:
Brake shoe lining surface
Glazed areas → Polish.
Use coarse sand paper.
NOTE:
After polishing, wipe the polished particles with
a cloth.
2. Measure:
Brake shoe lining thickness a
Out of specification → Replace.
NOTE:
Replace the brake shoes and springs as a set
if either is worn to the limit.
Brake shoe lining thickness:
Standard
40 mm
(0.16 in)2.0 mm
(0.08 in)
3. Measure:
Brake drum inside diameter a
Out of specification → Replace.
Brake drum inside diameter:
Standard
110 mm
(4.33 in)111 mm
(4.37 in)
4. Inspect:
Brake drum inner surface
Oil/scratches → Remove.
OilUse a rag soaked in lac-
quer thinner or a solvent.
ScratchesUse a emery cloth (lightly
and evenly polishing).

5 - 4
CHAS

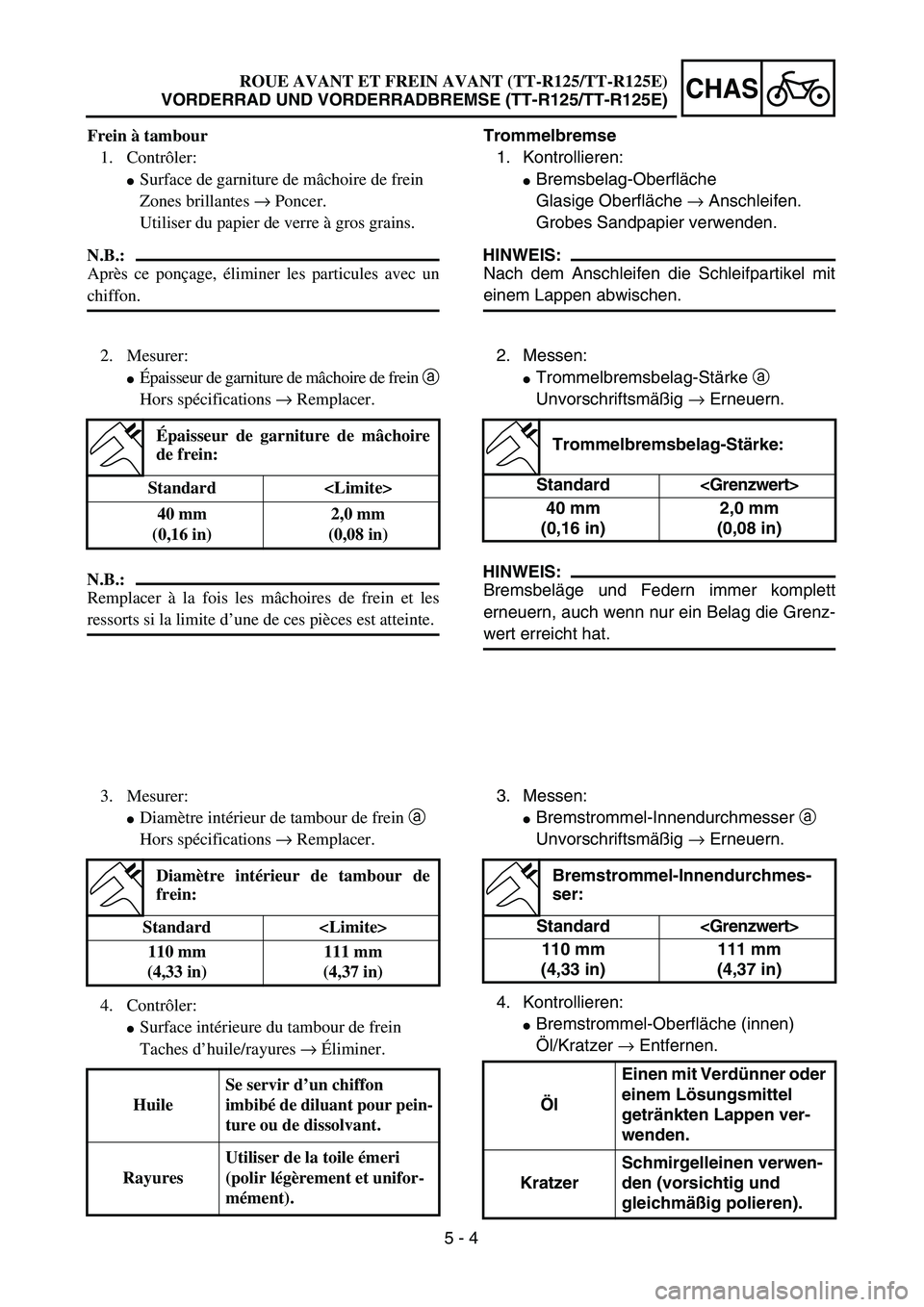

Trommelbremse
1. Kontrollieren:
Bremsbelag-Oberfläche
Glasige Oberfläche → Anschleifen.
Grobes Sandpapier verwenden.
HINWEIS:
Nach dem Anschleifen die Schleifpartikel mit
einem Lappen abwischen.
2. Messen:
Trommelbremsbelag-Stärke a
Unvorschriftsmäßig → Erneuern.
HINWEIS:
Bremsbeläge und Federn immer komplett
erneuern, auch wenn nur ein Belag die Grenz-
wert erreicht hat.
Trommelbremsbelag-Stärke:
Standard
40 mm
(0,16 in)2,0 mm
(0,08 in)
3. Messen:
Bremstrommel-Innendurchmesser a
Unvorschriftsmäßig → Erneuern.
4. Kontrollieren:
Bremstrommel-Oberfläche (innen)
Öl/Kratzer → Entfernen.
Bremstrommel-Innendurchmes-
ser:
Standard
110 mm
(4,33 in)111 mm
(4,37 in)
ÖlEinen mit Verdünner oder
einem Lösungsmittel
getränkten Lappen ver-
wenden.
KratzerSchmirgelleinen verwen-
den (vorsichtig und
gleichmäßig polieren).
Frein à tambour
1. Contrôler:
Surface de garniture de mâchoire de frein
Zones brillantes → Poncer.
Utiliser du papier de verre à gros grains.
N.B.:
Après ce ponçage, éliminer les particules avec un
chiffon.
2. Mesurer:
Épaisseur de garniture de mâchoire de frein a
Hors spécifications → Remplacer.
N.B.:
Remplacer à la fois les mâchoires de frein et les
ressorts si la limite d’une de ces pièces est atteinte.
Épaisseur de garniture de mâchoire
de frein:
Standard
40 mm
(0,16 in)2,0 mm
(0,08 in)
3. Mesurer:
Diamètre intérieur de tambour de frein a
Hors spécifications → Remplacer.
4. Contrôler:
Surface intérieure du tambour de frein
Taches d’huile/rayures → Éliminer.
Diamètre intérieur de tambour de
frein:
Standard
110 mm
(4,33 in)111 mm
(4,37 in)
HuileSe servir d’un chiffon
imbibé de diluant pour pein-
ture ou de dissolvant.
RayuresUtiliser de la toile émeri
(polir légèrement et unifor-
mément).
ROUE AVANT ET FREIN AVANT (TT-R125/TT-R125E)
VORDERRAD UND VORDERRADBREMSE (TT-R125/TT-R125E)

5 - 5
CHASFRONT WHEEL AND FRONT BRAKE (TT-R125/TT-R125E)

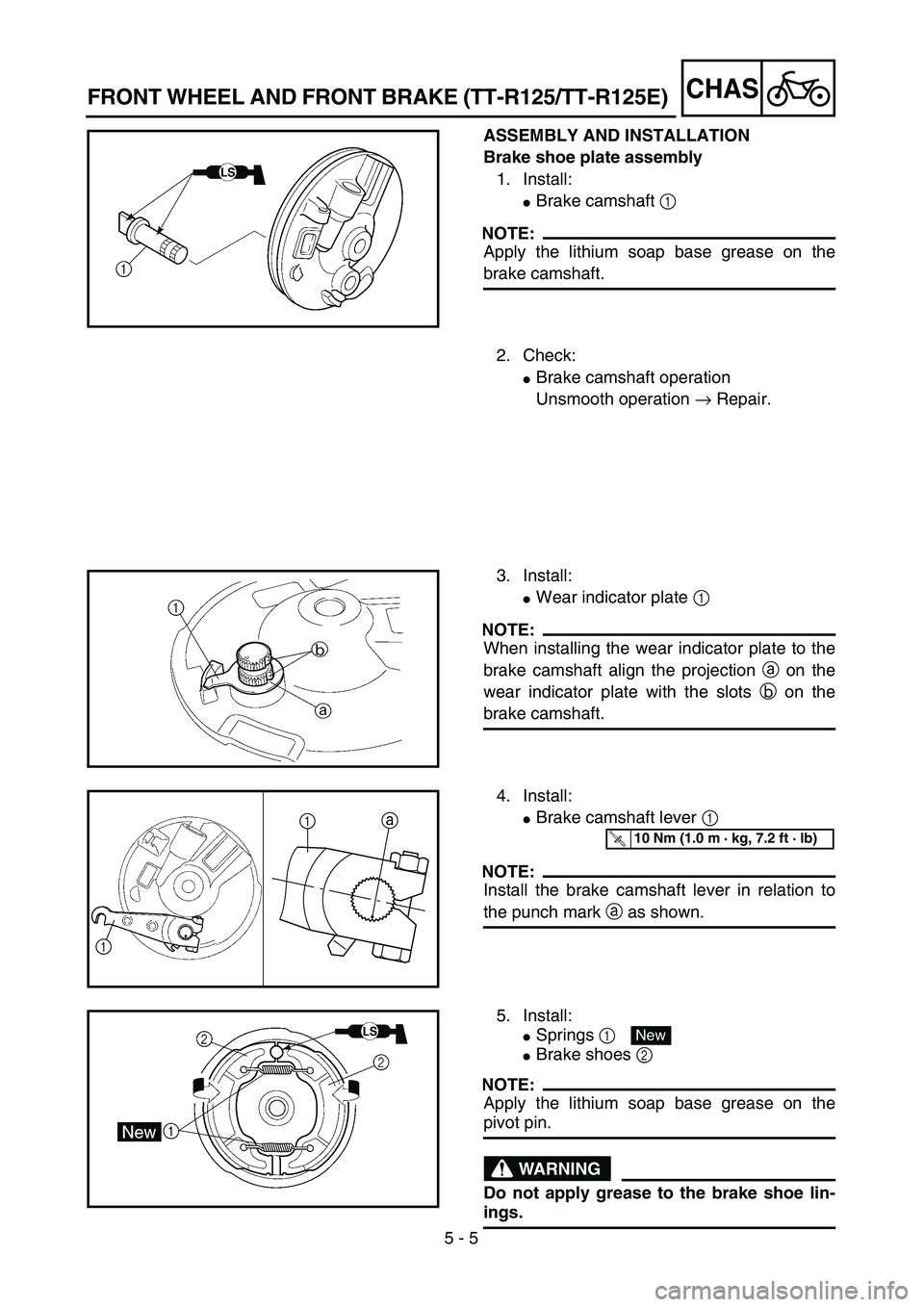

ASSEMBLY AND INSTALLATION
Brake shoe plate assembly
1. Install:
Brake camshaft 1
NOTE:
Apply the lithium soap base grease on the
brake camshaft.
2. Check:
Brake camshaft operation
Unsmooth operation → Repair.
3. Install:
Wear indicator plate 1
NOTE:
When installing the wear indicator plate to the
brake camshaft align the projection a on the
wear indicator plate with the slots b on the
brake camshaft.
4. Install:
Brake camshaft lever 1
NOTE:
Install the brake camshaft lever in relation to
the punch mark a as shown.
1
1a
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
5. Install:
Springs 1
Brake shoes 2
NOTE:
Apply the lithium soap base grease on the
pivot pin.
WARNING
Do not apply grease to the brake shoe lin-
ings.
New

5 - 5
CHAS

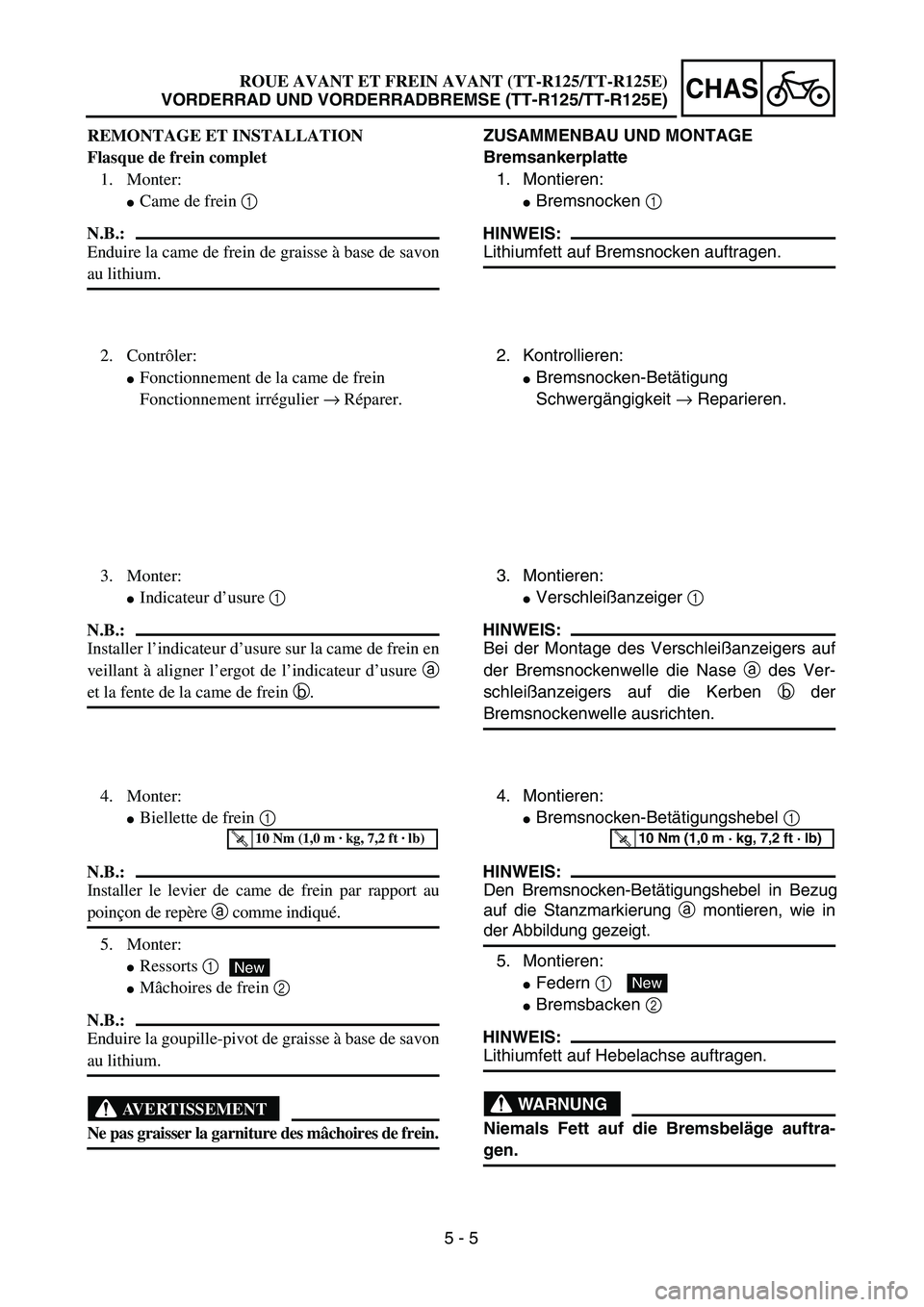

ZUSAMMENBAU UND MONTAGE
Bremsankerplatte1. Montieren:
 Bremsnocken 1
HINWEIS:
Lithiumfett auf Bremsnocken auftragen.
2. Kontrollieren:
 Bremsnocken-Bet ätigung
Schwerg ängigkeit → Reparieren.
3. Montieren:
 Verschlei ßanzeiger 1
HINWEIS:
Bei der Montage des Verschlei ßanzeigers auf
der Bremsnockenwelle die Nase a des Ver-
schlei ßanzeigers auf die Kerben b der
Bremsnockenwelle ausrichten.
4. Montieren:
 Bremsnocken-Bet ätigungshebel 1
HINWEIS:
Den Bremsnocken-Bet ätigungshebel in Bezug
auf die Stanzmarkierung a montieren, wie in
der Abbildung gezeigt.
5. Montieren:
Federn 1
Bremsbacken 2
HINWEIS:
Lithiumfett auf Hebelachse auftragen.
WARNUNG
Niemals Fett auf die Bremsbel äge auftra-
gen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
REMONTAGE ET INSTALLATION
Flasque de frein complet
1. Monter:
Came de frein 1
N.B.:
Enduire la came de frein de graisse à base de savon
au lithium.
2. Contr ôler:
Fonctionnement de la came de frein
Fonctionnement irr égulier → Réparer.
3. Monter:
Indicateur d ’usure 1
N.B.:
Installer l ’indicateur d ’usure sur la came de frein en
veillant à aligner l ’ergot de l ’indicateur d ’usure a
et la fente de la came de frein b.
4. Monter:
Biellette de frein 1
N.B.:
Installer le levier de came de frein par rapport au
poinçon de rep ère a comme indiqu é.
5. Monter:
Ressorts 1
Mâchoires de frein 2
N.B.:
Enduire la goupille-pivot de graisse à base de savon
au lithium.
AVERTISSEMENT
Ne pas graisser la garniture des m âchoires de frein.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
ROUE AVANT ET FREIN AVANT (TT-R125/TT-R125E)
VORDERRAD UND VORDERRADBREMSE (TT-R125/TT-R125E)

5 - 6
CHASFRONT WHEEL AND FRONT BRAKE (TT-R125/TT-R125E)

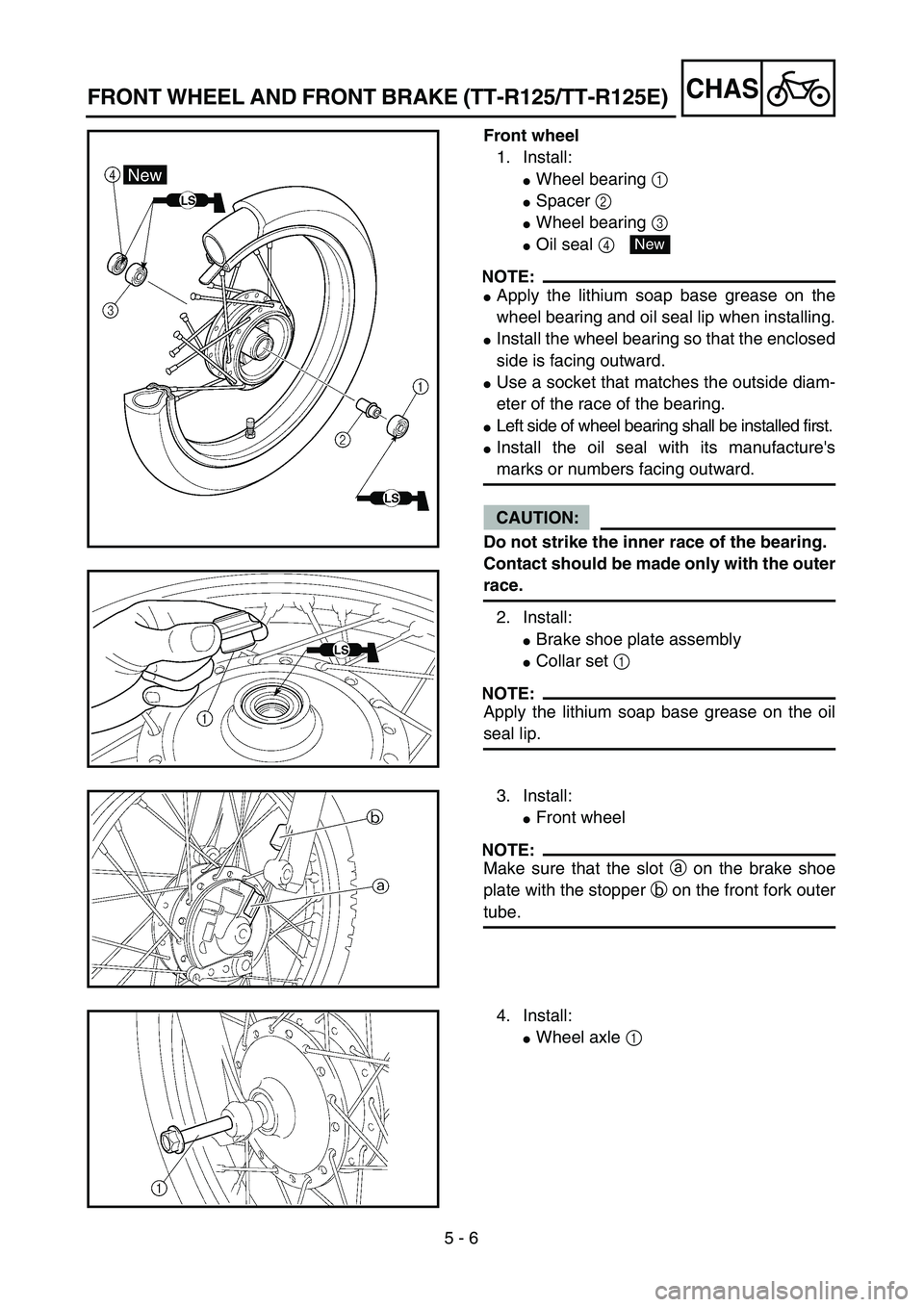

Front wheel
1. Install:
Wheel bearing 1
Spacer 2
Wheel bearing 3
Oil seal 4
NOTE:
Apply the lithium soap base grease on the
wheel bearing and oil seal lip when installing.
Install the wheel bearing so that the enclosed
side is facing outward.
Use a socket that matches the outside diam-
eter of the race of the bearing.
Left side of wheel bearing shall be installed first.
Install the oil seal with its manufacture's
marks or numbers facing outward.
CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
Brake shoe plate assembly
Collar set 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
New
3. Install:
Front wheel
NOTE:
Make sure that the slot a on the brake shoe
plate with the stopper b on the front fork outer
tube.
4. Install:
Wheel axle 1

5 - 6
CHAS
Vorderrad1. Montieren:
 Radlager 1
 Distanzstück 2
 Radlager 3
 Dichtring 4
HINWEIS:
 Bei der Montage Radlager und Dichtlippen
mit Lithiumfett bestreichen.
 Radlager so montieren, da ss die gekapselte
Seite nach au ßen zeigt.
 Zum Eintreiben des Lagers eine Nuss ent-
sprechender Gr öße verwenden.
 Linkes Radlager zuerst montieren.
 Dichtringe so einbauen, da ss die Hersteller-
beschriftung oder Teilenummer sichtbar
bleibt.
ACHTUNG:
Niemals gegen den inneren Laufring des
Lagers schlagen. Beim Eintreiben nur auf
den äu ßeren Laufring einwirken.
2. Montieren:
 Bremsankerplatte
 Distanzh ülse 1
HINWEIS:
Lithiumfett auf Dichtlippen auftragen.
3. Montieren:
 Vorderrad
HINWEIS:
Bei der Montage mu ss die Nut a auf der
Bremsankerplatte auf die Nase b auf dem
Gabeltauchrohr eingesetzt werden.
New
4. Montieren:
Radachse 1

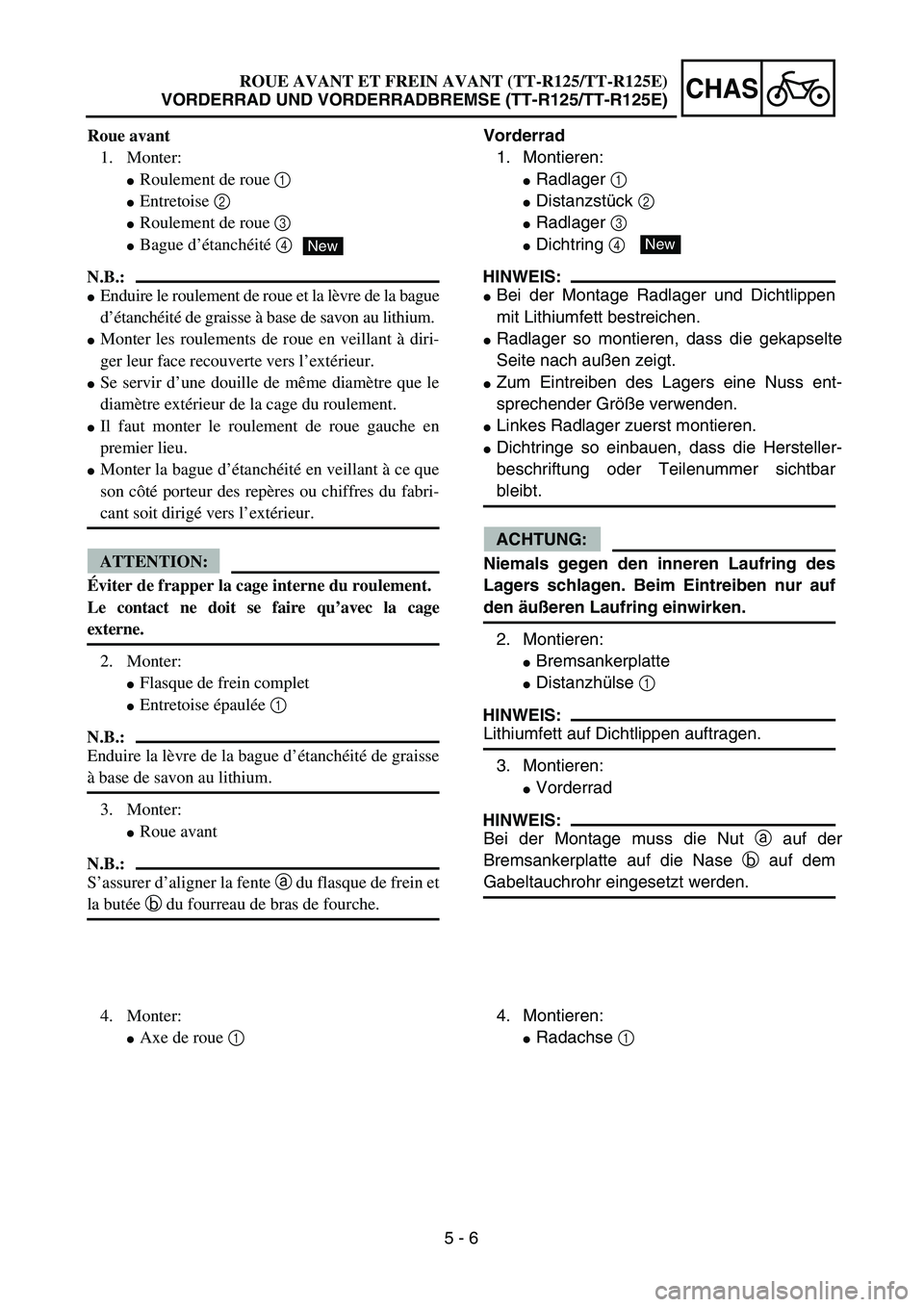

Roue avant
1. Monter:
Roulement de roue 1
Entretoise 2
Roulement de roue 3
Bague d’étanch éit é 4
N.B.:
Enduire le roulement de roue et la l èvre de la bague
d ’é tanch éit é de graisse à base de savon au lithium.
Monter les roulements de roue en veillant à diri-
ger leur face recouverte vers l ’ext érieur.
Se servir d ’une douille de m ême diam ètre que le
diam ètre ext érieur de la cage du roulement.
Il faut monter le roulement de roue gauche en
premier lieu.
Monter la bague d ’étanch éit é en veillant à ce que
son c ôté porteur des rep ères ou chiffres du fabri-
cant soit dirig é vers l ’ext érieur.
ATTENTION:
É viter de frapper la cage interne du roulement.
Le contact ne doit se faire qu ’avec la cage
externe.
2. Monter:
Flasque de frein complet
Entretoise épaul ée 1
N.B.:
Enduire la l èvre de la bague d ’étanch éit é de graisse
à base de savon au lithium.
3. Monter:
Roue avant
N.B.:
S ’assurer d ’aligner la fente a du flasque de frein et
la but ée b du fourreau de bras de fourche.
New
4. Monter:
Axe de roue 1ROUE AVANT ET FREIN AVANT (TT-R125/TT-R125E)
VORDERRAD UND VORDERRADBREMSE (TT-R125/TT-R125E)

5 - 7
CHASFRONT WHEEL AND FRONT BRAKE (TT-R125/TT-R125E)

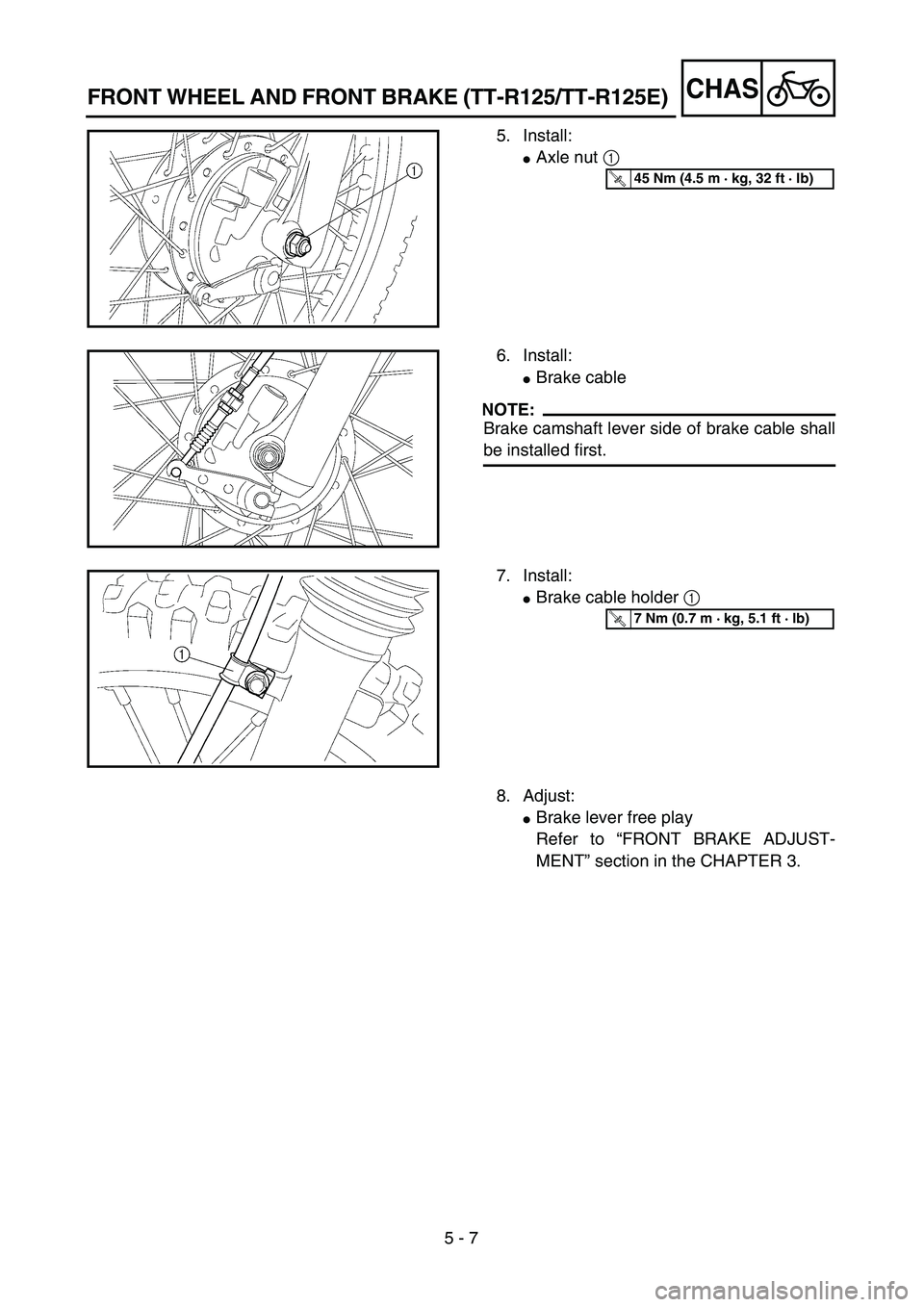

5. Install:
Axle nut 1
T R..45 Nm (4.5 m · kg, 32 ft · lb)
6. Install:
Brake cable
NOTE:
Brake camshaft lever side of brake cable shall
be installed first.
7. Install:
Brake cable holder 1
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
8. Adjust:
Brake lever free play
Refer to “FRONT BRAKE ADJUST-
MENT” section in the CHAPTER 3.

5 - 7
CHAS

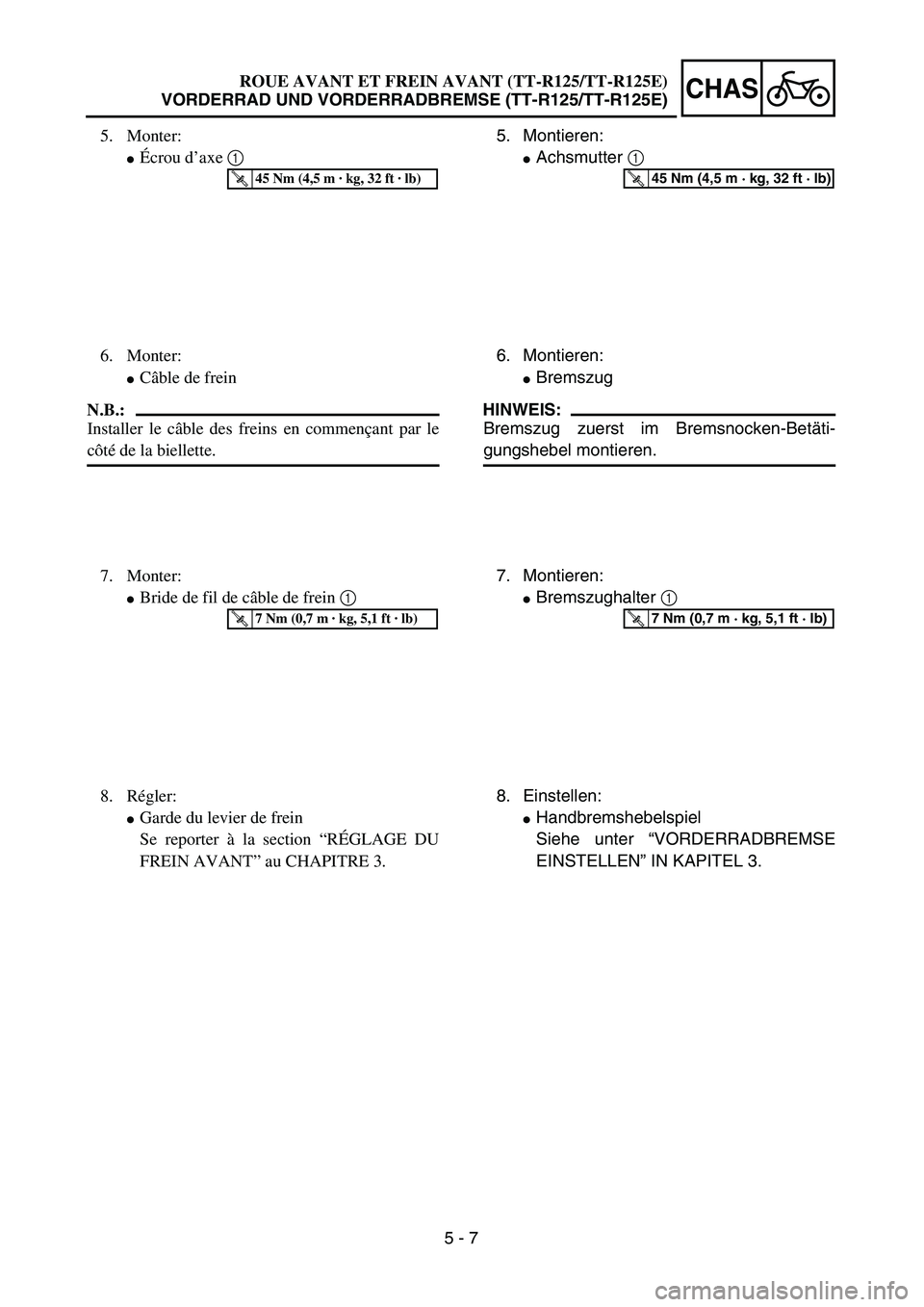

5. Montieren:
Achsmutter 1
T R..45 Nm (4,5 m · kg, 32 ft · lb)
6. Montieren:
Bremszug
HINWEIS:
Bremszug zuerst im Bremsnocken-Betäti-
gungshebel montieren.
7. Montieren:
Bremszughalter 1
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Einstellen:
Handbremshebelspiel
Siehe unter “VORDERRADBREMSE
EINSTELLEN” IN KAPITEL 3. 5. Monter:
Écrou d’axe 1
T R..45 Nm (4,5 m · kg, 32 ft · lb)
6. Monter:
Câble de frein
N.B.:
Installer le câble des freins en commençant par le
côté de la biellette.
7. Monter:
Bride de fil de câble de frein 1
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Régler:
Garde du levier de frein
Se reporter à la section “RÉGLAGE DU
FREIN AVANT” au CHAPITRE 3. ROUE AVANT ET FREIN AVANT (TT-R125/TT-R125E)
VORDERRAD UND VORDERRADBREMSE (TT-R125/TT-R125E)

5 - 8
CHAS

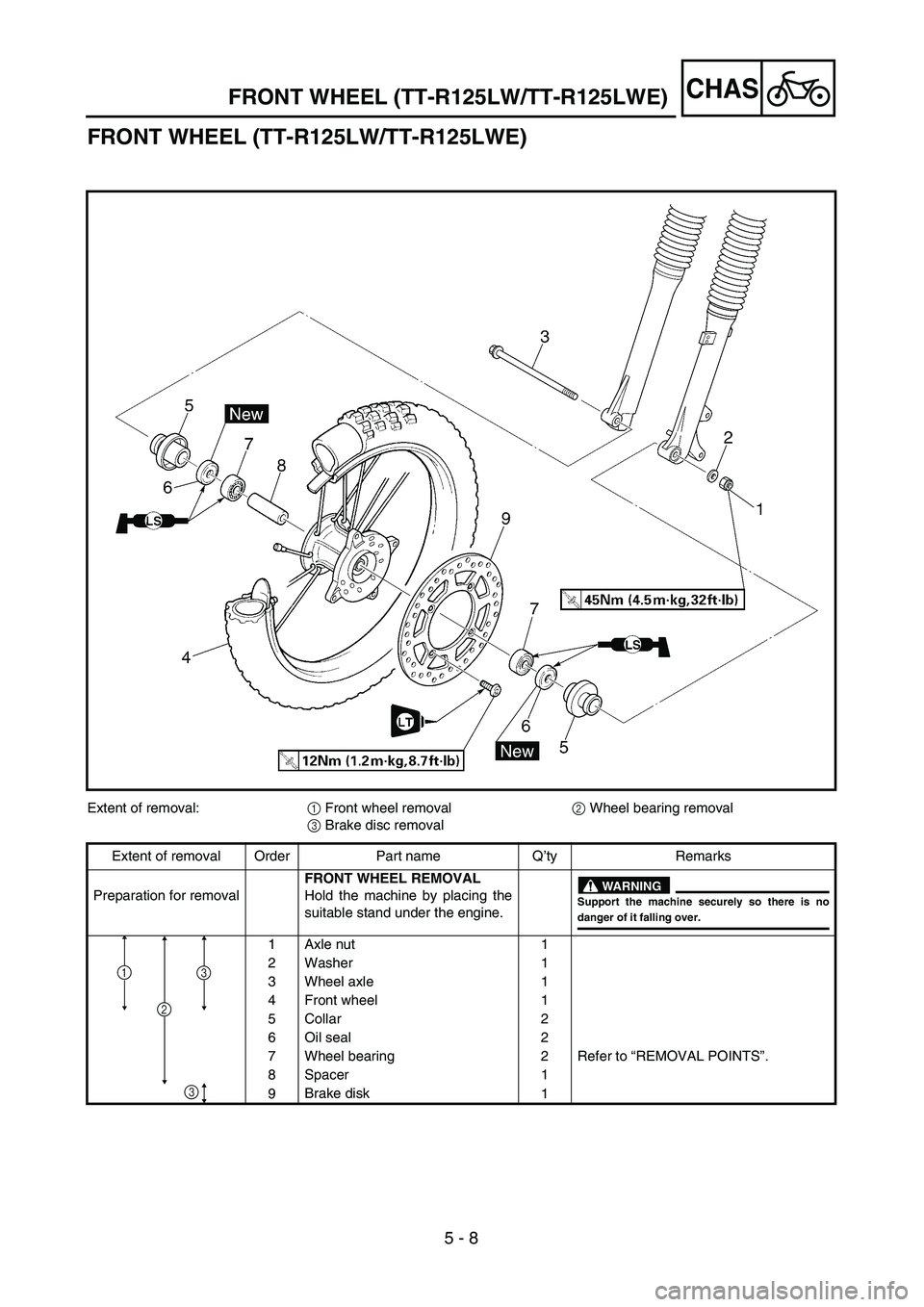

FRONT WHEEL (TT-R125LW/TT-R125LWE)
Extent of removal:1 Front wheel removal2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalFRONT WHEEL REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNINGSupport the machine securely so there is nodanger of it falling over.
1 Axle nut 1
2 Washer 1
3 Wheel axle 1
4 Front wheel 1
5 Collar 2
6 Oil seal 2
7 Wheel bearing 2 Refer to “REMOVAL POINTS”.
8 Spacer 1
9Brake disk
1
2
31
3
FRONT WHEEL (TT-R125LW/TT-R125LWE)
