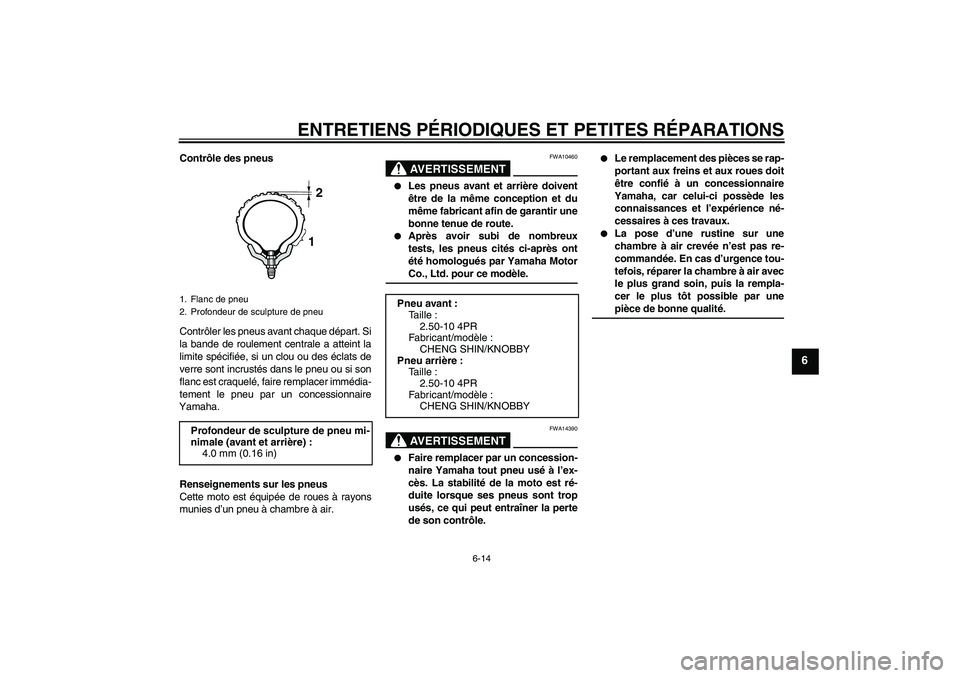

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
Renseignements sur les pneus
Cette moto est équipée de roues à rayons
munies d’un pneu à chambre à air.
AVERTISSEMENT
FWA10460


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha MotorCo., Ltd. pour ce modèle.AVERTISSEMENT
FWA14390


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est ré-
duite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
de son contrôle.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.


La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par unepièce de bonne qualité.
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) :
4.0 mm (0.16 in)
12
Pneu avant :
Taille :
2.50-10 4PR
Fabricant/modèle :
CHENG SHIN/KNOBBY
Pneu arrière :
Taille :
2.50-10 4PR
Fabricant/modèle :
CHENG SHIN/KNOBBY
U1P682F0.book Page 14 Wednesday, May 23, 2007 9:38 AM

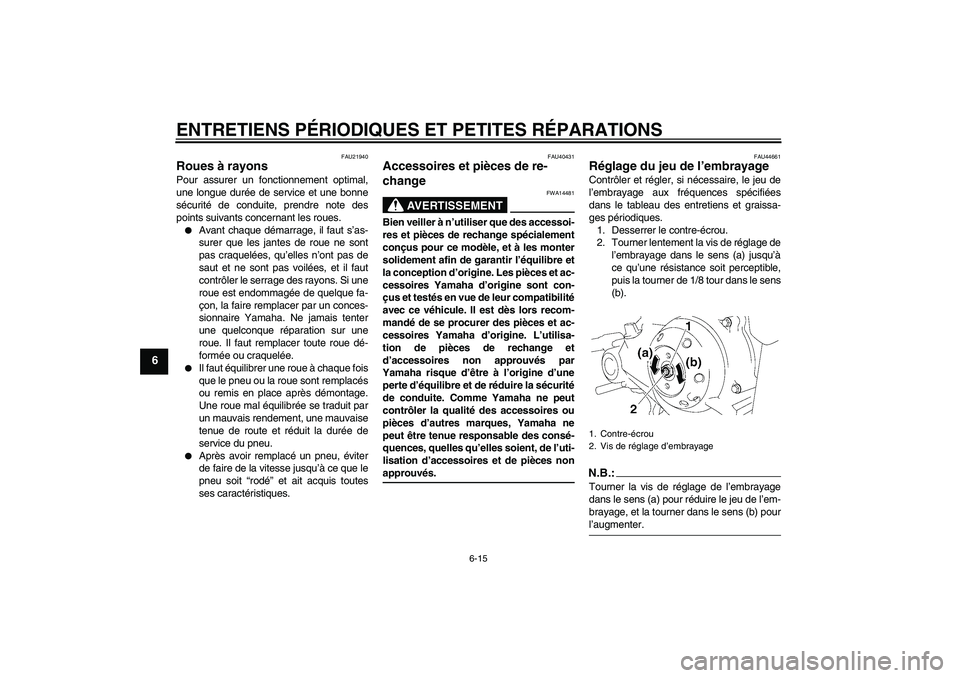

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FAU21940
Roues à rayons Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU40431
Accessoires et pièces de re-
change
AVERTISSEMENT
FWA14481
Bien veiller à n’utiliser que des accessoi-
res et pièces de rechange spécialement
conçus pour ce modèle, et à les monter
solidement afin de garantir l’équilibre et
la conception d’origine. Les pièces et ac-
cessoires Yamaha d’origine sont con-
çus et testés en vue de leur compatibilité
avec ce véhicule. Il est dès lors recom-
mandé de se procurer des pièces et ac-
cessoires Yamaha d’origine. L’utilisa-
tion de pièces de rechange et
d’accessoires non approuvés par
Yamaha risque d’être à l’origine d’une
perte d’équilibre et de réduire la sécurité
de conduite. Comme Yamaha ne peut
contrôler la qualité des accessoires ou
pièces d’autres marques, Yamaha ne
peut être tenue responsable des consé-
quences, quelles qu’elles soient, de l’uti-
lisation d’accessoires et de pièces nonapprouvés.
FAU44661
Réglage du jeu de l’embrayage Contrôler et régler, si nécessaire, le jeu de
l’embrayage aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
1. Desserrer le contre-écrou.
2. Tourner lentement la vis de réglage de
l’embrayage dans le sens (a) jusqu’à
ce qu’une résistance soit perceptible,
puis la tourner de 1/8 tour dans le sens
(b).N.B.:Tourner la vis de réglage de l’embrayage
dans le sens (a) pour réduire le jeu de l’em-
brayage, et la tourner dans le sens (b) pourl’augmenter.1. Contre-écrou
2. Vis de réglage d’embrayage
U1P682F0.book Page 15 Wednesday, May 23, 2007 9:38 AM

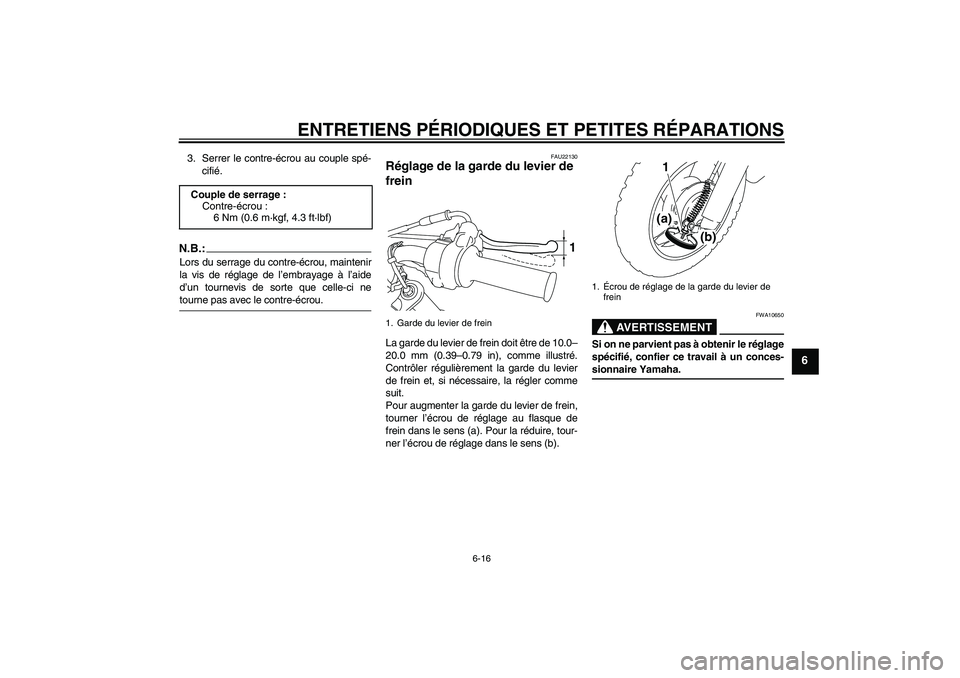

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
3. Serrer le contre-écrou au couple spé-
cifié.N.B.:Lors du serrage du contre-écrou, maintenir
la vis de réglage de l’embrayage à l’aide
d’un tournevis de sorte que celle-ci netourne pas avec le contre-écrou.
FAU22130
Réglage de la garde du levier de
frein La garde du levier de frein doit être de 10.0–
20.0 mm (0.39–0.79 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
Pour augmenter la garde du levier de frein,
tourner l’écrou de réglage au flasque de
frein dans le sens (a). Pour la réduire, tour-
ner l’écrou de réglage dans le sens (b).
AVERTISSEMENT
FWA10650
Si on ne parvient pas à obtenir le réglage
spécifié, confier ce travail à un conces-sionnaire Yamaha. Couple de serrage :
Contre-écrou :
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
1. Garde du levier de frein
1
1.Écrou de réglage de la garde du levier de
frein
1
(a)
(b)
U1P682F0.book Page 16 Wednesday, May 23, 2007 9:38 AM

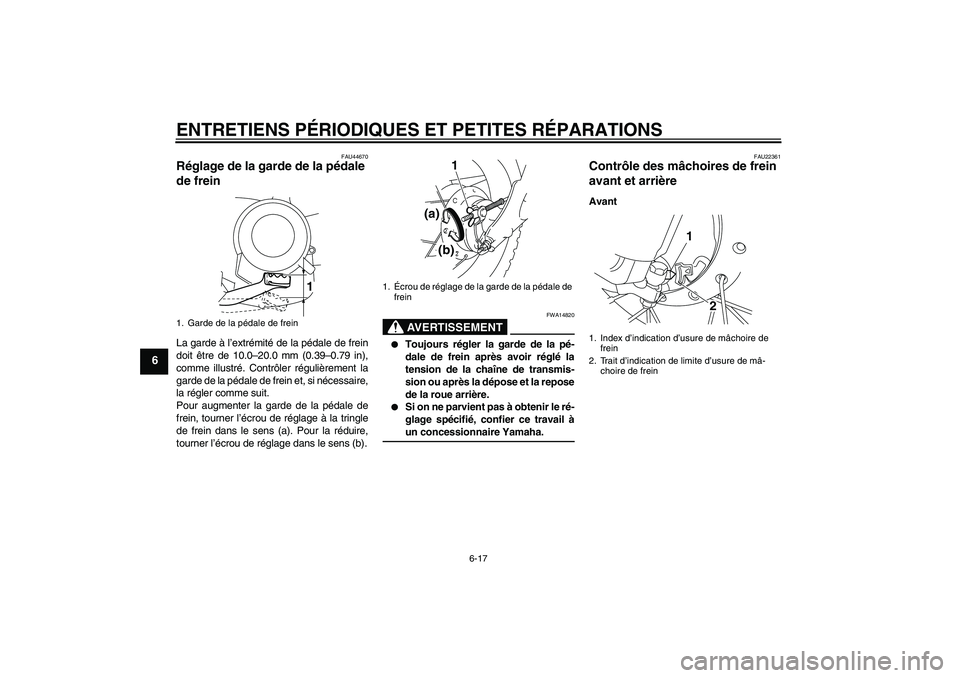

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU44670
Réglage de la garde de la pédale
de frein La garde à l’extrémité de la pédale de frein
doit être de 10.0–20.0 mm (0.39–0.79 in),
comme illustré. Contrôler régulièrement la
garde de la pédale de frein et, si nécessaire,
la régler comme suit.
Pour augmenter la garde de la pédale de
frein, tourner l’écrou de réglage à la tringle
de frein dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens (b).
AVERTISSEMENT
FWA14820


Toujours régler la garde de la pé-
dale de frein après avoir réglé la
tension de la chaîne de transmis-
sion ou après la dépose et la repose
de la roue arrière.


Si on ne parvient pas à obtenir le ré-
glage spécifié, confier ce travail àun concessionnaire Yamaha.
FAU22361
Contrôle des mâchoires de frein
avant et arrière Avant
1. Garde de la pédale de frein
1
1.Écrou de réglage de la garde de la pédale de
frein
(b) (a)
1
1. Index d’indication d’usure de mâchoire de
frein
2. Trait d’indication de limite d’usure de mâ-
choire de frein
2
1
U1P682F0.book Page 17 Wednesday, May 23, 2007 9:38 AM

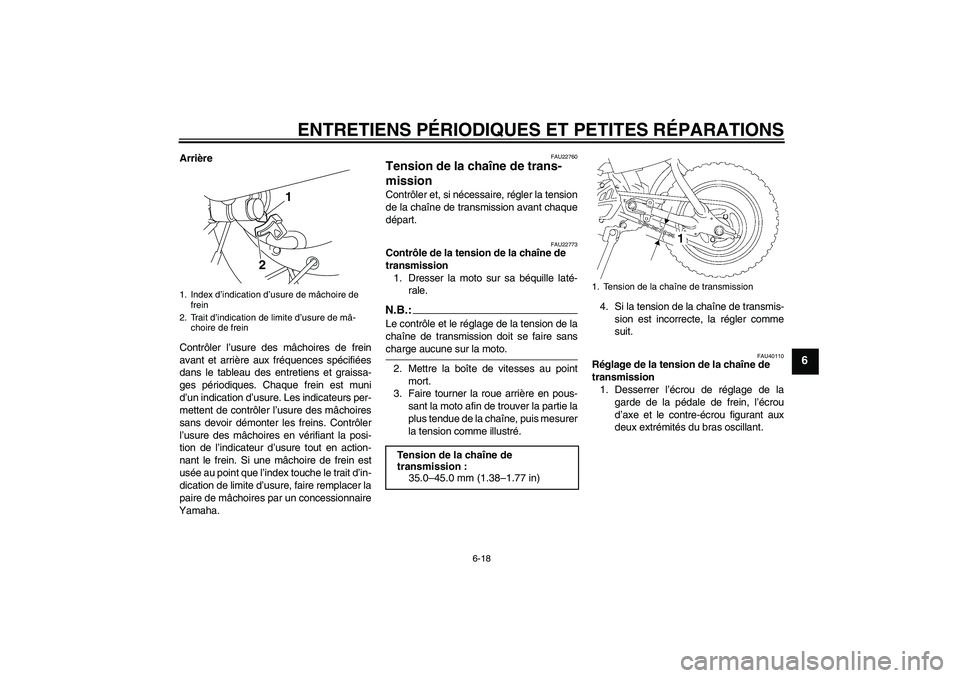

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
Arrière
Contrôler l’usure des mâchoires de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques. Chaque frein est muni
d’un indication d’usure. Les indicateurs per-
mettent de contrôler l’usure des mâchoires
sans devoir démonter les freins. Contrôler
l’usure des mâchoires en vérifiant la posi-
tion de l’indicateur d’usure tout en action-
nant le frein. Si une mâchoire de frein est
usée au point que l’index touche le trait d’in-
dication de limite d’usure, faire remplacer la
paire de mâchoires par un concessionnaire
Yamaha.
FAU22760
Tension de la chaîne de trans-
mission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22773
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.N.B.:Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sanscharge aucune sur la moto.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU40110
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou de réglage de la
garde de la pédale de frein, l’écrou
d’axe et le contre-écrou figurant aux
deux extrémités du bras oscillant.
1. Index d’indication d’usure de mâchoire de
frein
2. Trait d’indication de limite d’usure de mâ-
choire de frein
21
Tension de la chaîne de
transmission :
35.0–45.0 mm (1.38–1.77 in)
1. Tension de la chaîne de transmission
U1P682F0.book Page 18 Wednesday, May 23, 2007 9:38 AM

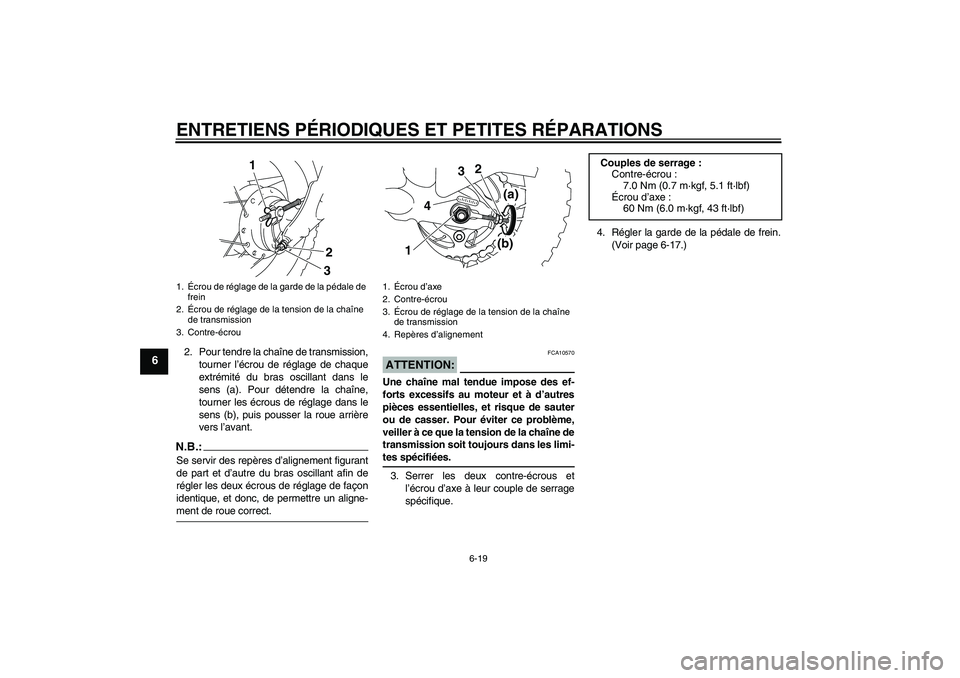

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant.N.B.:Se servir des repères d’alignement figurant
de part et d’autre du bras oscillant afin de
régler les deux écrous de réglage de façon
identique, et donc, de permettre un aligne-ment de roue correct.
ATTENTION:
FCA10570
Une chaîne mal tendue impose des ef-
forts excessifs au moteur et à d’autres
pièces essentielles, et risque de sauter
ou de casser. Pour éviter ce problème,
veiller à ce que la tension de la chaîne de
transmission soit toujours dans les limi-tes spécifiées.
3. Serrer les deux contre-écrous et
l’écrou d’axe à leur couple de serrage
spécifique.4. Régler la garde de la pédale de frein.
(Voir page 6-17.)
1.Écrou de réglage de la garde de la pédale de
frein
2.Écrou de réglage de la tension de la chaîne
de transmission
3. Contre-écrou
1
2
3
1.Écrou d’axe
2. Contre-écrou
3.Écrou de réglage de la tension de la chaîne
de transmission
4. Repères d’alignement
1(b) 4(a)
2
3
Couples de serrage :
Contre-écrou :
7.0 Nm (0.7 m·kgf, 5.1 ft·lbf)
Écrou d’axe :
60 Nm (6.0 m·kgf, 43 ft·lbf)
U1P682F0.book Page 19 Wednesday, May 23, 2007 9:38 AM

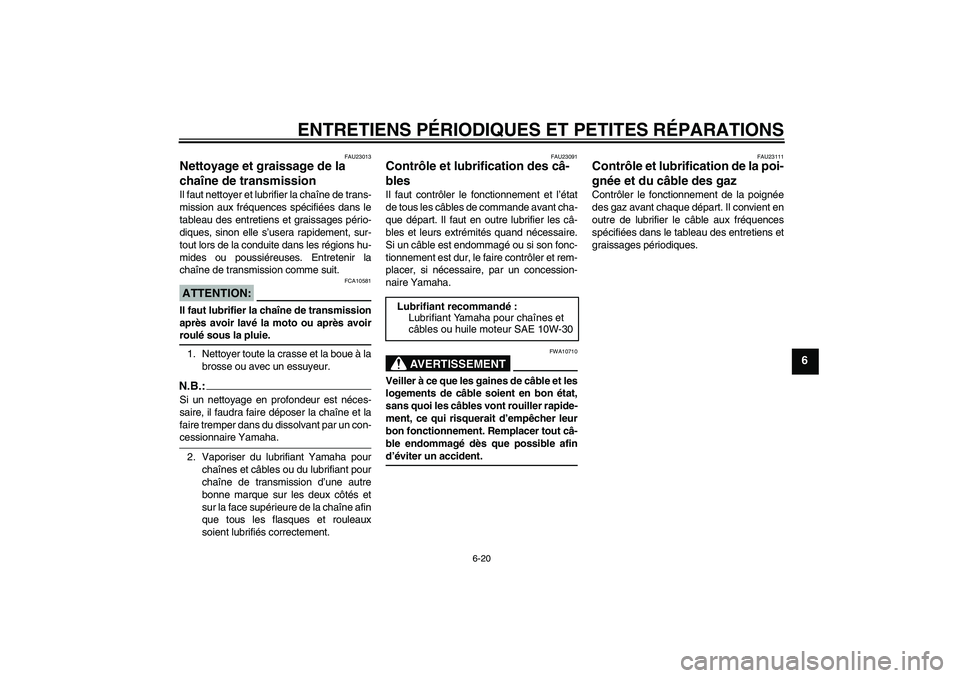

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
FAU23013
Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION:
FCA10581
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoirroulé sous la pluie.
1. Nettoyer toute la crasse et la boue à la
brosse ou avec un essuyeur.N.B.:Si un nettoyage en profondeur est néces-
saire, il faudra faire déposer la chaîne et la
faire tremper dans du dissolvant par un con-cessionnaire Yamaha.
2. Vaporiser du lubrifiant Yamaha pour
chaînes et câbles ou du lubrifiant pour
chaîne de transmission d’une autre
bonne marque sur les deux côtés et
sur la face supérieure de la chaîne afin
que tous les flasques et rouleaux
soient lubrifiés correctement.
FAU23091
Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha.
AVERTISSEMENT
FWA10710
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout câ-
ble endommagé dès que possible afind’éviter un accident.
FAU23111
Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recommandé:
Lubrifiant Yamaha pour chaînes et
câbles ou huile moteur SAE 10W-30
U1P682F0.book Page 20 Wednesday, May 23, 2007 9:38 AM

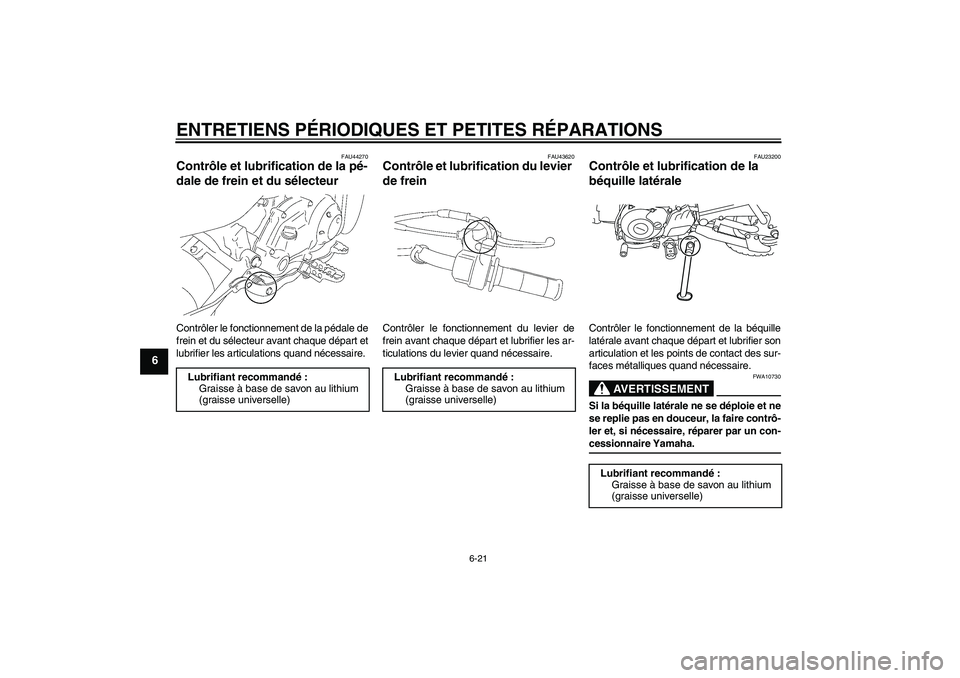

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
FAU44270
Contrôle et lubrification de la pé-
dale de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
FAU43620
Contrôle et lubrification du levier
de frein Contrôler le fonctionnement du levier de
frein avant chaque départ et lubrifier les ar-
ticulations du levier quand nécessaire.
FAU23200
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10730
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-cessionnaire Yamaha. Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
U1P682F0.book Page 21 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
FAUM1650
Lubrification des pivots du bras
oscillant Contrôler les pivots du bras oscillant aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
FAU42080
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT
FWA10750
Caler solidement le véhicule pour qu’ilne puisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
Lubrifiant recommandé:
Graisse à base de savon au lithium
U1P682F0.book Page 22 Wednesday, May 23, 2007 9:38 AM

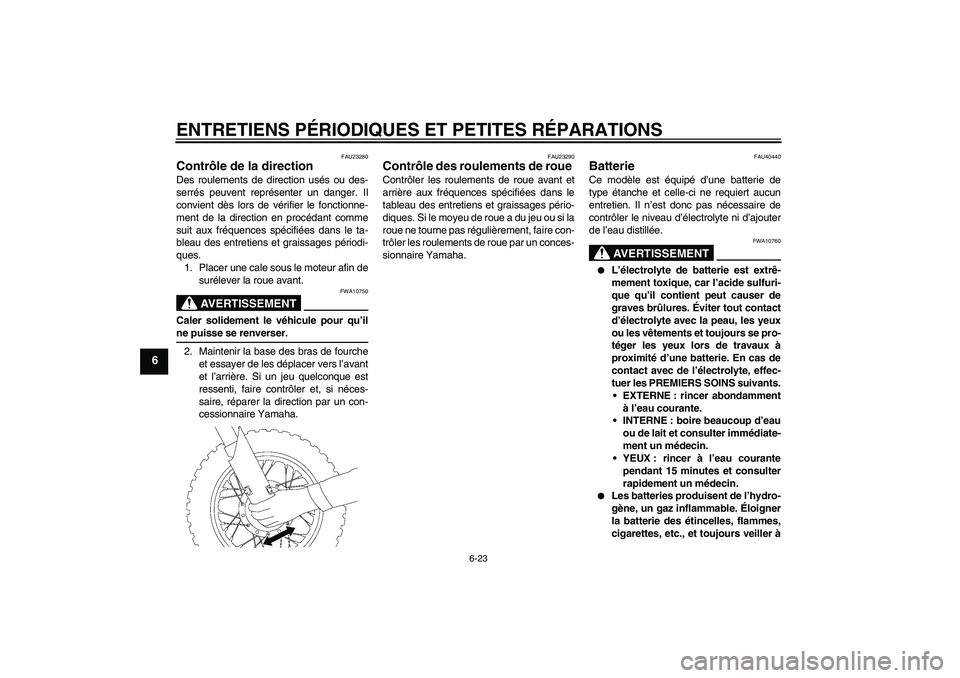

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU23280
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT
FWA10750
Caler solidement le véhicule pour qu’ilne puisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU40440
Batterie Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
U1P682F0.book Page 23 Wednesday, May 23, 2007 9:38 AM
