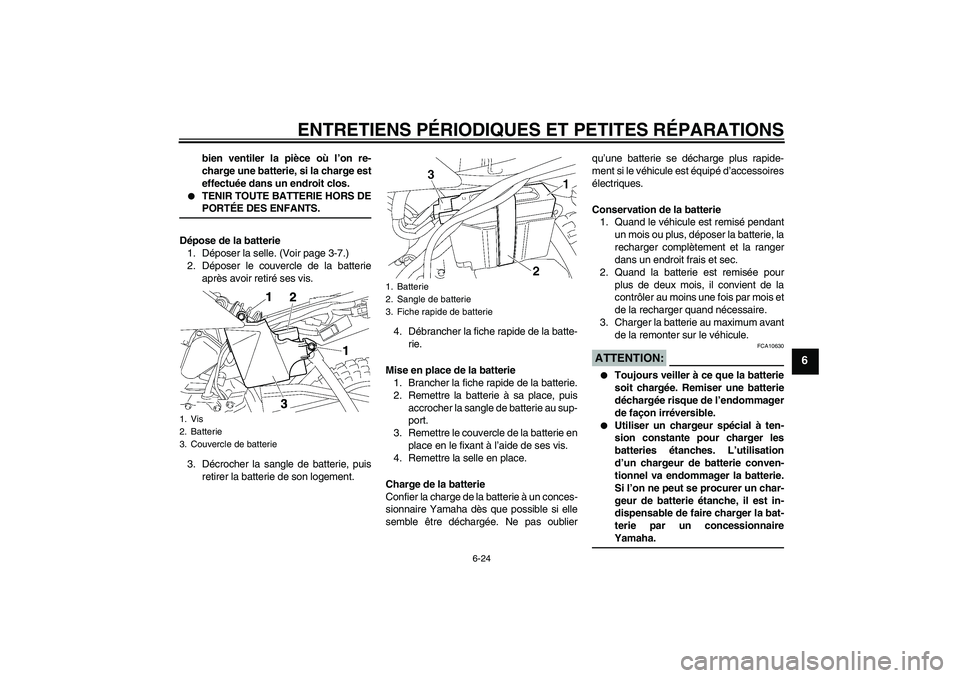

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
Dépose de la batterie
1. Déposer la selle. (Voir page 3-7.)
2. Déposer le couvercle de la batterie
après avoir retiré ses vis.
3. Décrocher la sangle de batterie, puis
retirer la batterie de son logement.4. Débrancher la fiche rapide de la batte-
rie.
Mise en place de la batterie
1. Brancher la fiche rapide de la batterie.
2. Remettre la batterie à sa place, puis
accrocher la sangle de batterie au sup-
port.
3. Remettre le couvercle de la batterie en
place en le fixant à l’aide de ses vis.
4. Remettre la selle en place.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublierqu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches. L’utilisation
d’un chargeur de batterie conven-
tionnel va endommager la batterie.
Si l’on ne peut se procurer un char-
geur de batterie étanche, il est in-
dispensable de faire charger la bat-
terie par un concessionnaireYamaha.
1. Vis
2. Batterie
3. Couvercle de batterie
1. Batterie
2. Sangle de batterie
3. Fiche rapide de batterie
U1P682F0.book Page 24 Wednesday, May 23, 2007 9:38 AM

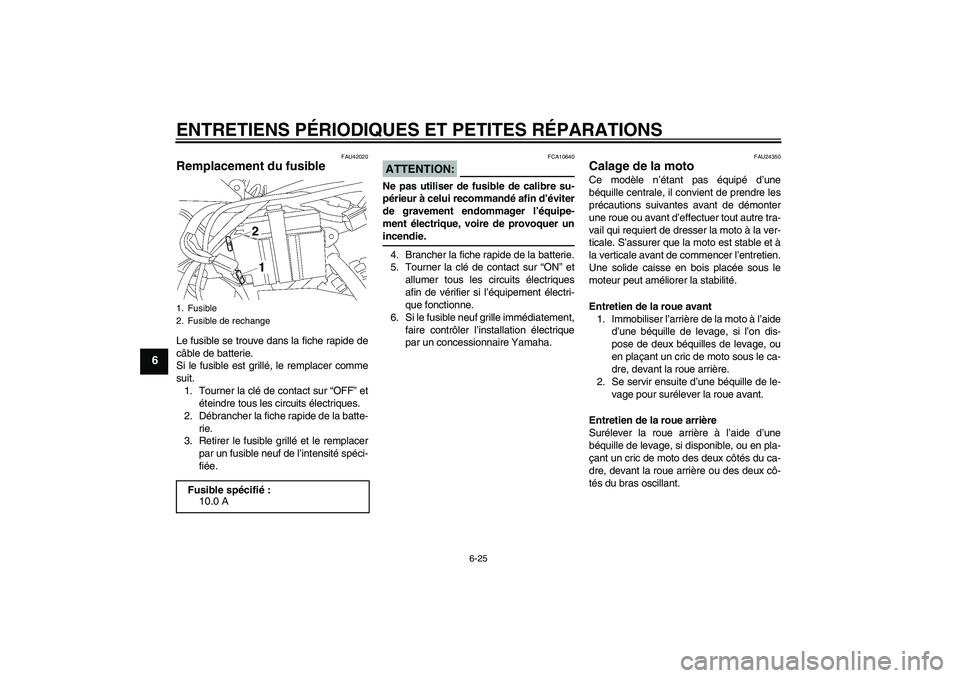

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
FAU42020
Remplacement du fusible Le fusible se trouve dans la fiche rapide de
câble de batterie.
Si le fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre tous les circuits électriques.
2. Débrancher la fiche rapide de la batte-
rie.
3. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée.
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
4. Brancher la fiche rapide de la batterie.
5. Tourner la clé de contact sur “ON” et
allumer tous les circuits électriques
afin de vérifier si l’équipement électri-
que fonctionne.
6. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
1. Fusible
2. Fusible de rechangeFusible spécifié:
10.0 A
U1P682F0.book Page 25 Wednesday, May 23, 2007 9:38 AM

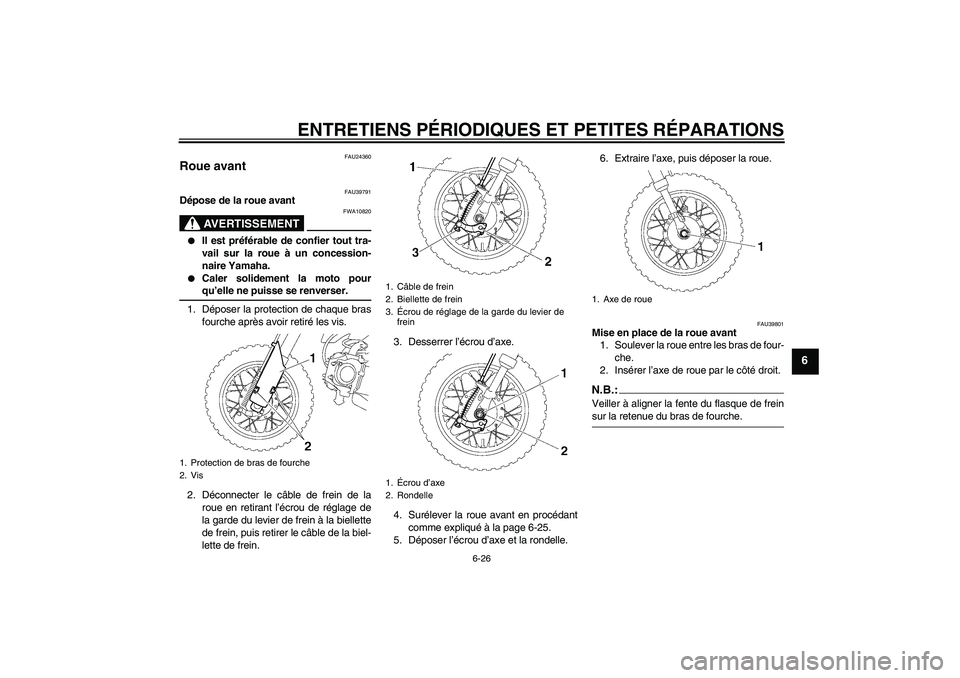

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FAU24360
Roue avant
FAU39791
Dépose de la roue avant
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Déposer la protection de chaque bras
fourche après avoir retiré les vis.
2. Déconnecter le câble de frein de la
roue en retirant l’écrou de réglage de
la garde du levier de frein à la biellette
de frein, puis retirer le câble de la biel-
lette de frein.3. Desserrer l’écrou d’axe.
4. Surélever la roue avant en procédant
comme expliqué à la page 6-25.
5. Déposer l’écrou d’axe et la rondelle.6. Extraire l’axe, puis déposer la roue.
FAU39801
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.
2. Insérer l’axe de roue par le côté droit.N.B.:Veiller à aligner la fente du flasque de freinsur la retenue du bras de fourche.
1. Protection de bras de fourche
2. Vis
1. Câble de frein
2. Biellette de frein
3.Écrou de réglage de la garde du levier de
frein
1.Écrou d’axe
2. Rondelle
1. Axe de roue
U1P682F0.book Page 26 Wednesday, May 23, 2007 9:38 AM

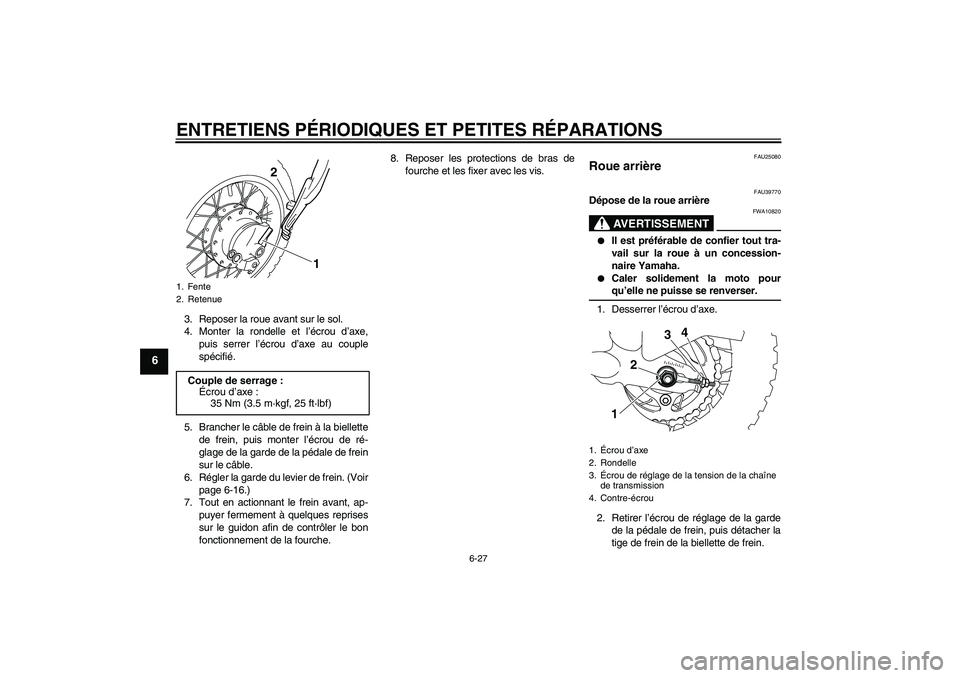

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
3. Reposer la roue avant sur le sol.
4. Monter la rondelle et l’écrou d’axe,
puis serrer l’écrou d’axe au couple
spécifié.
5. Brancher le câble de frein à la biellette
de frein, puis monter l’écrou de ré-
glage de la garde de la pédale de frein
sur le câble.
6. Régler la garde du levier de frein. (Voir
page 6-16.)
7. Tout en actionnant le frein avant, ap-
puyer fermement à quelques reprises
sur le guidon afin de contrôler le bon
fonctionnement de la fourche.8. Reposer les protections de bras de
fourche et les fixer avec les vis.
FAU25080
Roue arrière
FAU39770
Dépose de la roue arrière
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Desserrer l’écrou d’axe.
2. Retirer l’écrou de réglage de la garde
de la pédale de frein, puis détacher la
tige de frein de la biellette de frein.
1. Fente
2. RetenueCouple de serrage :
Écrou d’axe :
35 Nm (3.5 m·kgf, 25 ft·lbf)
1
2
1.Écrou d’axe
2. Rondelle
3.Écrou de réglage de la tension de la chaîne
de transmission
4. Contre-écrou
1
4
3
2
U1P682F0.book Page 27 Wednesday, May 23, 2007 9:38 AM

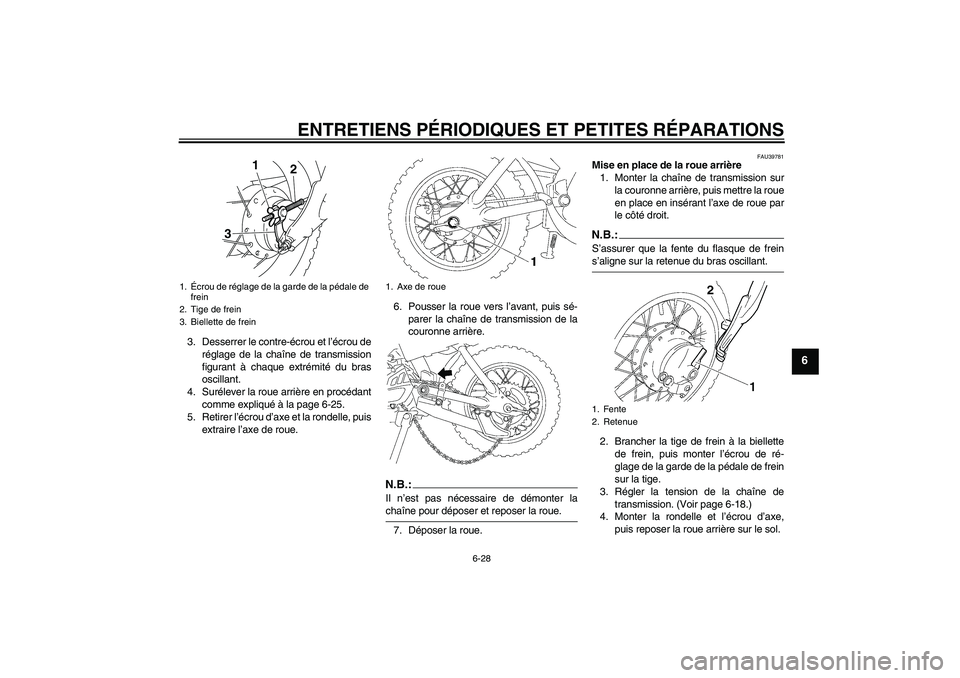

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
3. Desserrer le contre-écrou et l’écrou de
réglage de la chaîne de transmission
figurant à chaque extrémité du bras
oscillant.
4. Surélever la roue arrière en procédant
comme expliqué à la page 6-25.
5. Retirer l’écrou d’axe et la rondelle, puis
extraire l’axe de roue.6. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.
N.B.:Il n’est pas nécessaire de démonter lachaîne pour déposer et reposer la roue.
7. Déposer la roue.
FAU39781
Mise en place de la roue arrière
1. Monter la chaîne de transmission sur
la couronne arrière, puis mettre la roue
en place en insérant l’axe de roue par
le côté droit.N.B.:S’assurer que la fente du flasque de freins’aligne sur la retenue du bras oscillant.
2. Brancher la tige de frein à la biellette
de frein, puis monter l’écrou de ré-
glage de la garde de la pédale de frein
sur la tige.
3. Régler la tension de la chaîne de
transmission. (Voir page 6-18.)
4. Monter la rondelle et l’écrou d’axe,
puis reposer la roue arrière sur le sol.
1.Écrou de réglage de la garde de la pédale de
frein
2. Tige de frein
3. Biellette de frein
1
2
3
1. Axe de roue
1. Fente
2. Retenue
U1P682F0.book Page 28 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
5. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
6. Régler la garde de la pédale de frein.
(Voir page 6-17.)
FAU25850
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses. Couple de serrage :
Écrou d’axe :
60 Nm (6.0 m·kgf, 43 ft·lbf)
U1P682F0.book Page 29 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
FAU25901
Schéma de diagnostic de pannes
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
U1P682F0.book Page 30 Wednesday, May 23, 2007 9:38 AM

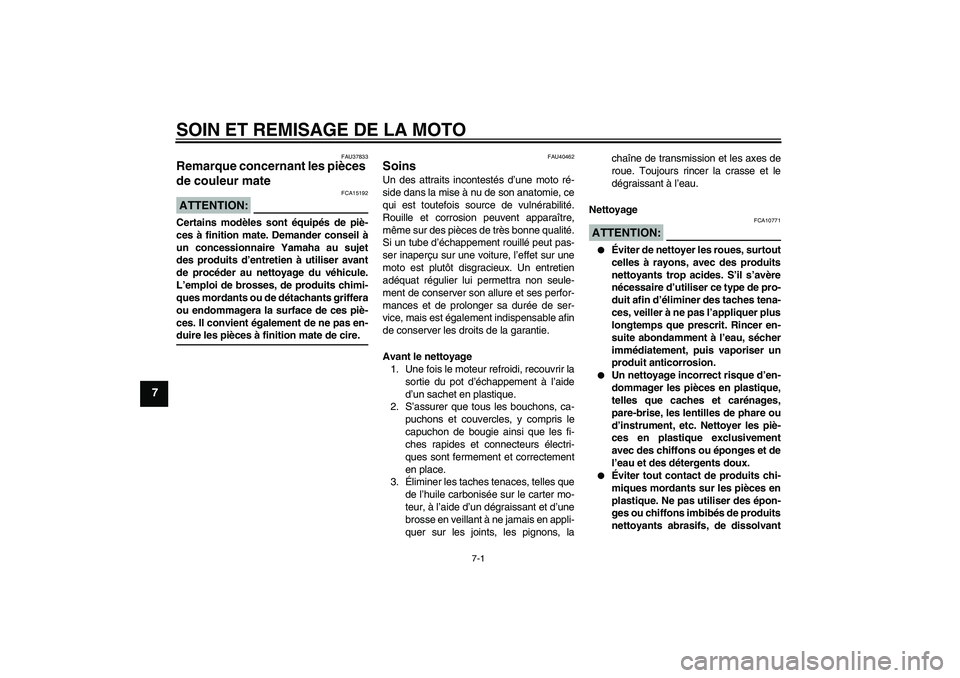

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION:
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-duire les pièces à finition mate de cire.
FAU40462
Soins Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et ses perfor-
mances et de prolonger sa durée de ser-
vice, mais est également indispensable afin
de conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION:
FCA10771


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage incorrect risque d’en-
dommager les pièces en plastique,
telles que caches et carénages,
pare-brise, les lentilles de phare ou
d’instrument, etc. Nettoyer les piè-
ces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
U1P682F0.book Page 1 Wednesday, May 23, 2007 9:38 AM

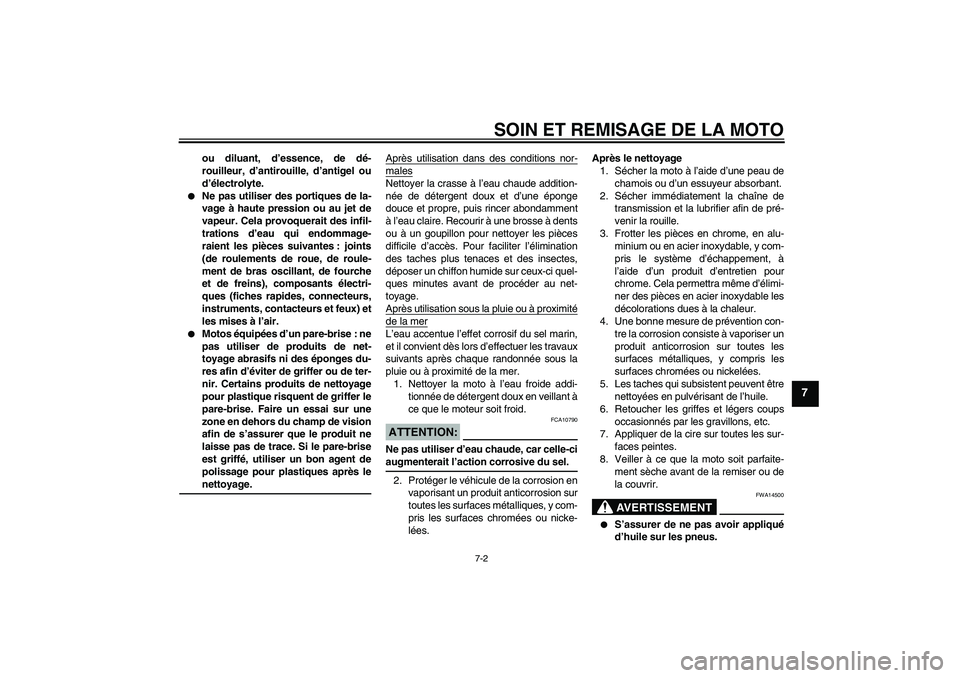

SOIN ET REMISAGE DE LA MOTO
7-2
7
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après lenettoyage.Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie ou à proximitéde la merL’eau accentue l’effet corrosif du sel marin,
et il convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie ou à proximité de la mer.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA14500


S’assurer de ne pas avoir appliqué
d’huile sur les pneus.
U1P682F0.book Page 2 Wednesday, May 23, 2007 9:38 AM

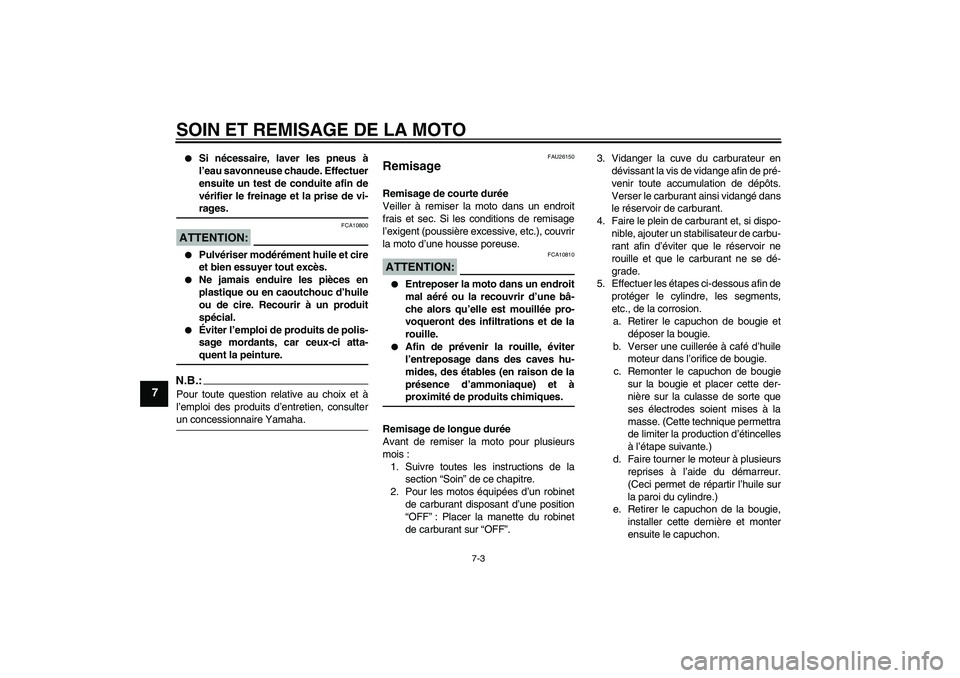

SOIN ET REMISAGE DE LA MOTO
7-3
7


Si nécessaire, laver les pneus à
l’eau savonneuse chaude. Effectuer
ensuite un test de conduite afin de
vérifier le freinage et la prise de vi-rages.
ATTENTION:
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
FAU26150
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION:
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Pour les motos équipées d’un robinet
de carburant disposant d’une position
“OFF”: Placer la manette du robinet
de carburant sur “OFF”.3. Vidanger la cuve du carburateur en
dévissant la vis de vidange afin de pré-
venir toute accumulation de dépôts.
Verser le carburant ainsi vidangé dans
le réservoir de carburant.
4. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
5. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincelles
à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
U1P682F0.book Page 3 Wednesday, May 23, 2007 9:38 AM
