ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-9
7
3. Retirer le bouchon de remplissage, lavis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
4. Remonter un joint neuf et la vis de vi- dange, puis serrer la vis de vidange au
couple spécifié.
5. Remettre à niveau en ajoutant la quan- tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.
ATTENTION
FCA11620
●
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
●
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
6. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
7. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
FAU39834
Nettoyage de l’élément du filtre à
air Il convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Nettoyer ou, si nécessaire, remplacer
l’élément plus fréquemment si le véhicule
est utilisé dans des zones très poussiéreu-
ses ou humides.
Nettoyage de l’élément du filtre à air1. Retirer le couvercle du boîtier de filtre à air après avoir retiré ses vis.
2. Extraire l’élément en mousse, ainsi que le tamis.

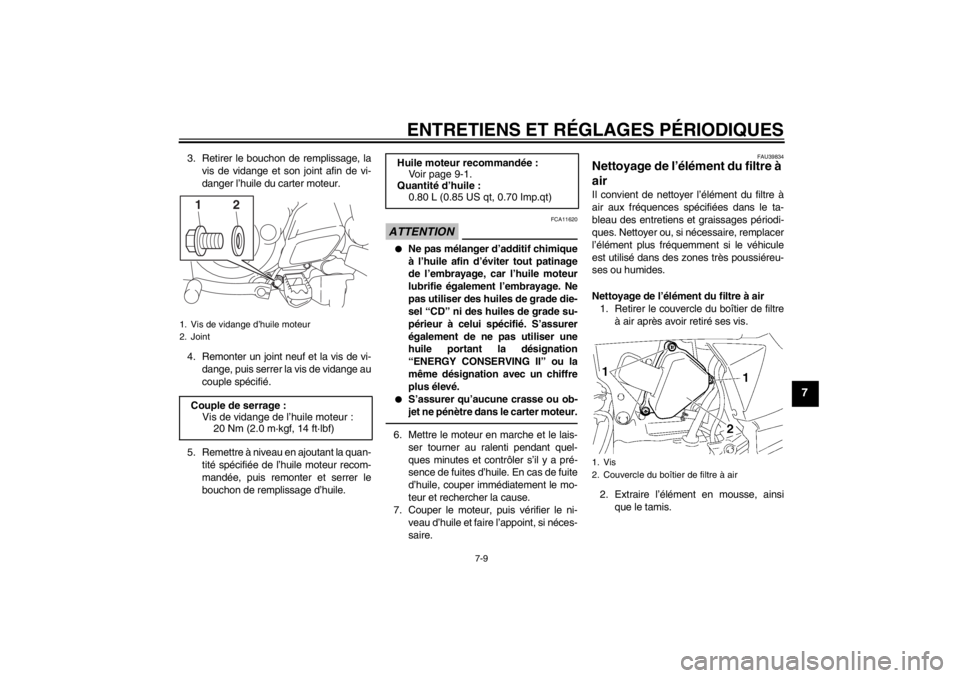

1. Vis de vidange d’huile moteur
2. JointCouple de serrage :Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)1
2
Huile moteur recommandée : Voir page 9-1.
Quantité d’huile : 0.80 L (0.85 US qt, 0.70 Imp.qt)
1. Vis
2. Couvercle du boîtier de filtre à air
U2CJ80F0.book Page 9 Wednesday, June 13, 2012 10:25 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-10
7
3. Nettoyer le tamis dans du dissolvant,puis l’essuyer afin d’éliminer le dissol-
vant.
4. Nettoyer l’élément en mousse dans du
dissolvant, puis le comprimer afin d’éli-
miner le dissolvant.
AVERTISSEMENT ! Utiliser exclusi-
vement un produit destiné au net- toyage de ces pièces. Afin d’éviter
tout risque d’incendie ou d’explo-
sion, ne jamais utiliser d’essence
ou de dissolvant à point d’inflam-
mation bas.
[FWA10431]

ATTENTION :
Afin d’éviter d’endommager l’élé-
ment en mousse, le manipuler avec
soin et ne pas le tordre.
[FCA10511]
5. Enduire toute la surface de l’élément en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile en
comprimant l’élément.N.B.L’élément en mousse doit être humide,
mais ne peut goutter.
6. Loger le tamis et l’élément en moussedans le boîtier de filtre à air.
ATTENTION : S’assurer que le ta-
mis et l’élément en mousse sont
correctement logés dans le boîtier
de filtre à air. Ne jamais mettre le
moteur en marche avant d’avoir re-
monté le tamis et l’élément en
mousse. Une usure excessive du
ou des pistons et/ou du ou des cy-
lindres pourrait en résulter.
[FCA15572]
7. Remettre le couvercle du boîtier de fil- tre à air en place et le fixer à l’aide de
ses vis.
Nettoyage du tube de vidange du filtre à
air 1. Contrôler si le tube de vidange, qui se trouve au fond du boîtier de filtre à air,
contient de l’eau ou des crasses.

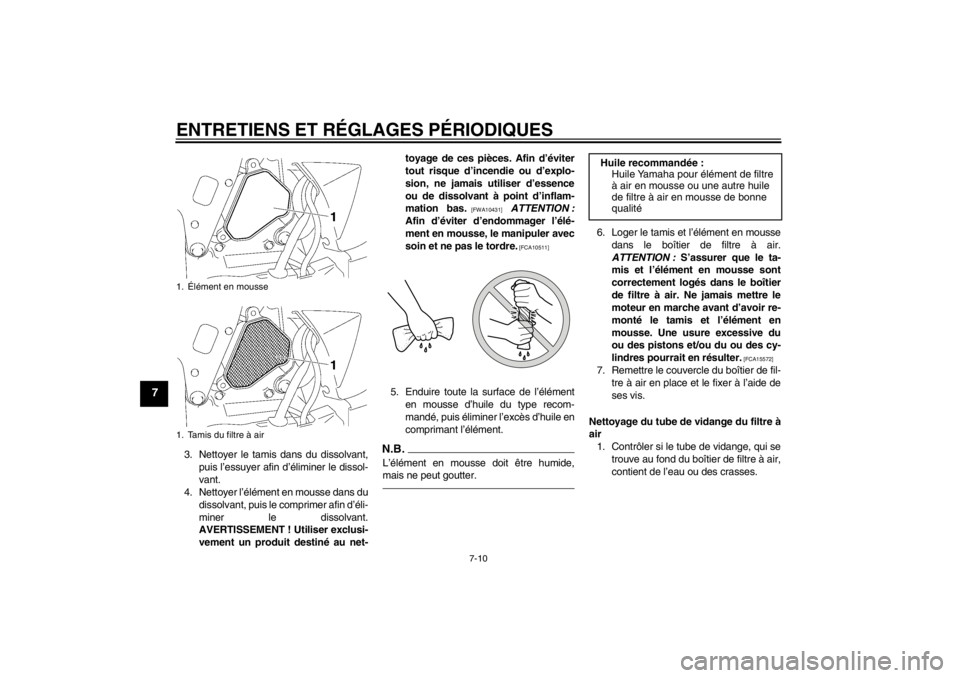

1. Élément en mousse
1. Tamis du filtre à air
Huile recommandée :Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité
U2CJ80F0.book Page 10 Wednesday, June 13, 2012 10:25 AM

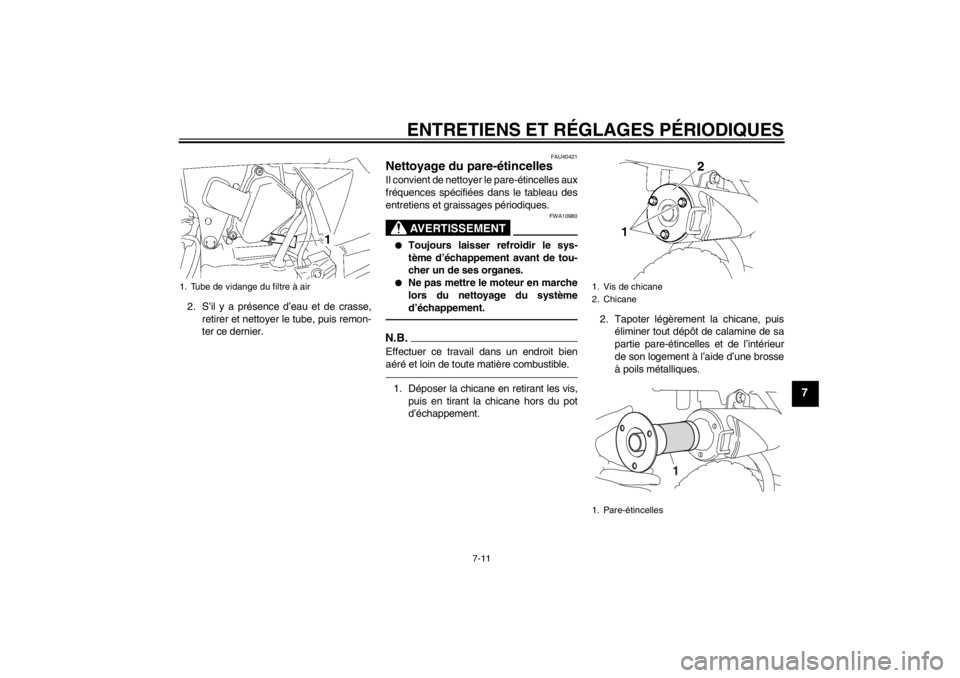

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-11
7
2. S’il y a présence d’eau et de crasse,retirer et nettoyer le tube, puis remon-
ter ce dernier.
FAU40421
Nettoyage du pare-étincelles Il convient de nettoyer le pare-étincelles aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
AVERTISSEMENT
FWA10980
●
Toujours laisser refroidir le sys-
tème d’échappement avant de tou-
cher un de ses organes.
●
Ne pas mettre le moteur en marche
lors du nettoyage du système
d’échappement.
N.B.Effectuer ce travail dans un endroit bien
aéré et loin de toute matière combustible.1. Déposer la chicane en retirant les vis,puis en tirant la chicane hors du pot
d’échappement. 2. Tapoter légèrement la chicane, puis
éliminer tout dépôt de calamine de sa
partie pare-étincelles et de l’intérieur
de son logement à l’aide d’une brosse
à poils métalliques.
1. Tube de vidange du filtre à air
1. Vis de chicane
2. Chicane
1. Pare-étincelles
1
U2CJ80F0.book Page 11 Wednesday, June 13, 2012 10:25 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-12
7
3. Insérer la chicane dans le pot d’échap-pement, puis monter les vis et les ser-
rer au couple spécifié.N.B.En insérant la chicane, s’assurer de bien ali-
gner les orifices pour vis.
FAU39930
Réglage du carburateur Le carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des régla-
ges d’un carburateur requièrent les compé-
tences d’un concessionnaire Yamaha. Le
réglage décrit ci-dessous peut toutefois être
effectué sans problème par le propriétaire.ATTENTION
FCA10550
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute modification des réglages
effectuée par une personne ne possé-
dant pas les connaissances techniques
requises pourrait provoquer une baisse
du rendement du moteur, voire son en-
dommagement.
FAU21362
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.N.B.Il faut se procurer un compte-tours de dia-
gnostic afin de pouvoir effectuer ce travail.1. Fixer le compte-tours au fil de la bou- gie.
2. Mettre le moteur en marche et le lais- ser chauffer pendant plusieurs minu-
tes entre 1000 et 2000 tr/mn, tout en
l’emballant quelques fois dans les
4000 à 5000 tr/mn.N.B.Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée des
gaz.3. Contrôler le régime de ralenti du mo-teur et, si nécessaire, le corriger con-
formément aux spécifications à l’aide
de la vis de butée de papillon des gaz.
Pour augmenter le régime de ralenti
du moteur, tourner la vis dans le sens
Couple de serrage :
Vis de chicane :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U2CJ80F0.book Page 12 Wednesday, June 13, 2012 10:25 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-13
7
(a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens
(b).
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
FAU21384
Contrôle de la garde de la poi-
gnée des gaz La garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Vis de butée de papillon des gazRégime de ralenti du moteur : 1600–1800 tr/mn
(a)
(b)
1

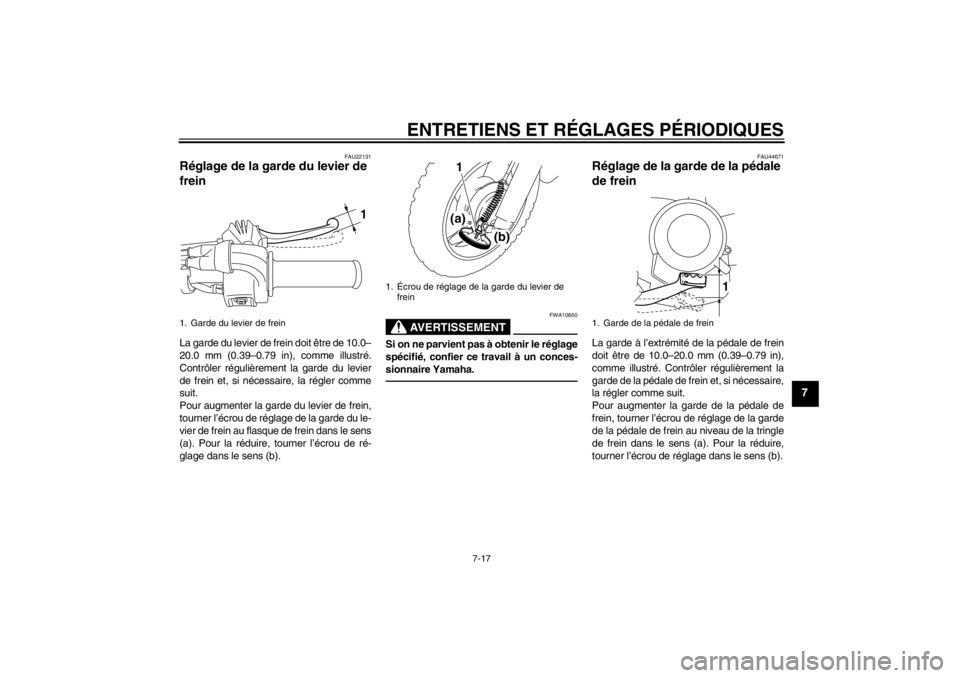

1. Garde de la poignée des gaz
1
U2CJ80F0.book Page 13 Wednesday, June 13, 2012 10:25 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-14
7
FAU39825
Pneus Les pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les con-
ditions de conduite, la sécurité repose sur
une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA15370
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha. Renseignements sur les pneus
Cette moto est équipée de roues à rayons
munies d’un pneu à chambre à air.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du
vieillissement du pneu. Les vieux pneus et
les pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10461
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
Pression de gonflage de pneu
standard :
Avant :100 kPa (1.00 kgf/cm², 15 psi)
Arrière :
100 kPa (1.00 kgf/cm², 15 psi)

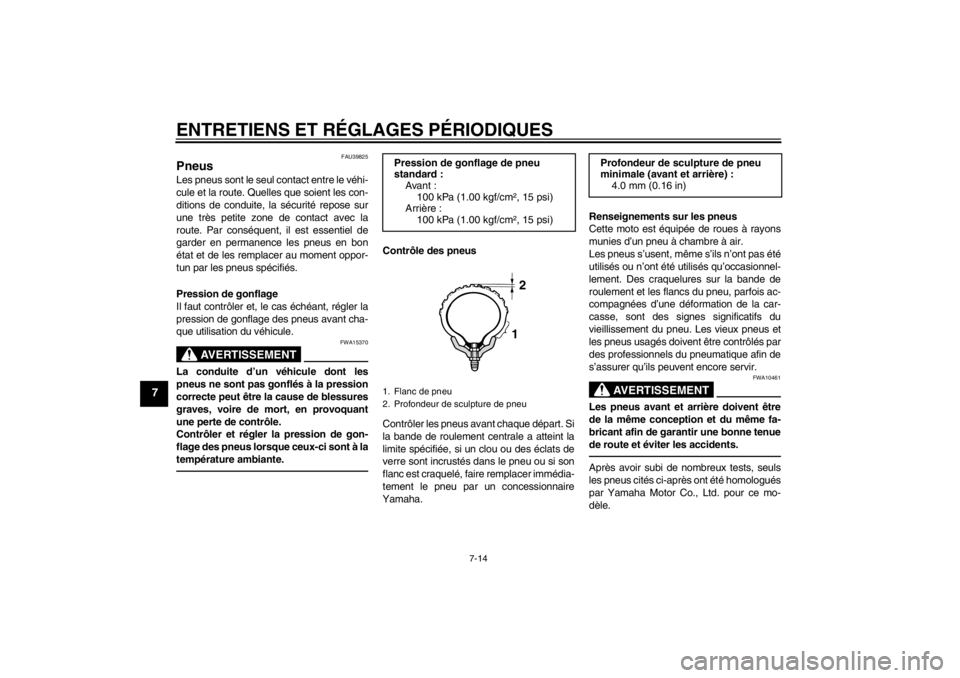

1. Flanc de pneu
2. Profondeur de sculpture de pneu
12
Profondeur de sculpture de pneu
minimale (avant et arrière) :4.0 mm (0.16 in)
U2CJ80F0.book Page 14 Wednesday, June 13, 2012 10:25 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-15
7
AVERTISSEMENT
FWA15541
●
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est ré-
duite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
de son contrôle.
●
Le remplacement de toutes les piè-
ces se rapportant aux freins et aux
roues doit être confié à un conces-
sionnaire Yamaha, car celui-ci pos-
sède les connaissances et l’expé-
rience nécessaires à ces travaux.
●
La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par une
pièce de bonne qualité.
●
Rouler à vitesse modérée après le
remplacement d’un pneu, car ce
dernier doit s’asseoir correctement
sur sa jante. Un pneu mal assis sur
sa jante risque de provoquer la dé-
faillance du pneu, ce qui pourrait se
traduire par un accident et donc des
dommages corporels et matériels.
FAU21943
Roues à rayons
AVERTISSEMENT
FWA10610
Les roues de ce modèle ne sont pas con-
çues pour des pneus sans chambre à air
(“Tubeless”). Ne pas monter des pneus
sans chambre à air sur ce modèle.Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.●
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout autre-
ment endommagées, et il faut contrô-
ler le serrage et le bon état des rayons.
Si une roue est endommagée de quel-
que façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais
tenter une quelconque réparation sur
une roue. Toute roue déformée ou cra-
quelée doit être remplacée.
●
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
Pneu avant :
Taille :
2.50-10 4PR
Fabricant/modèle : CHENG SHIN/C183A
Pneu arrière : Taille :2.50-10 4PR
Fabricant/modèle : CHENG SHIN/C183A
U2CJ80F0.book Page 15 Wednesday, June 13, 2012 10:25 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-16
7
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU46251
Réglage du jeu de l’embrayage Contrôler et régler, si nécessaire, le jeu de
l’embrayage aux fréquences spécifiées
dans le tableau des entretiens et graissa-

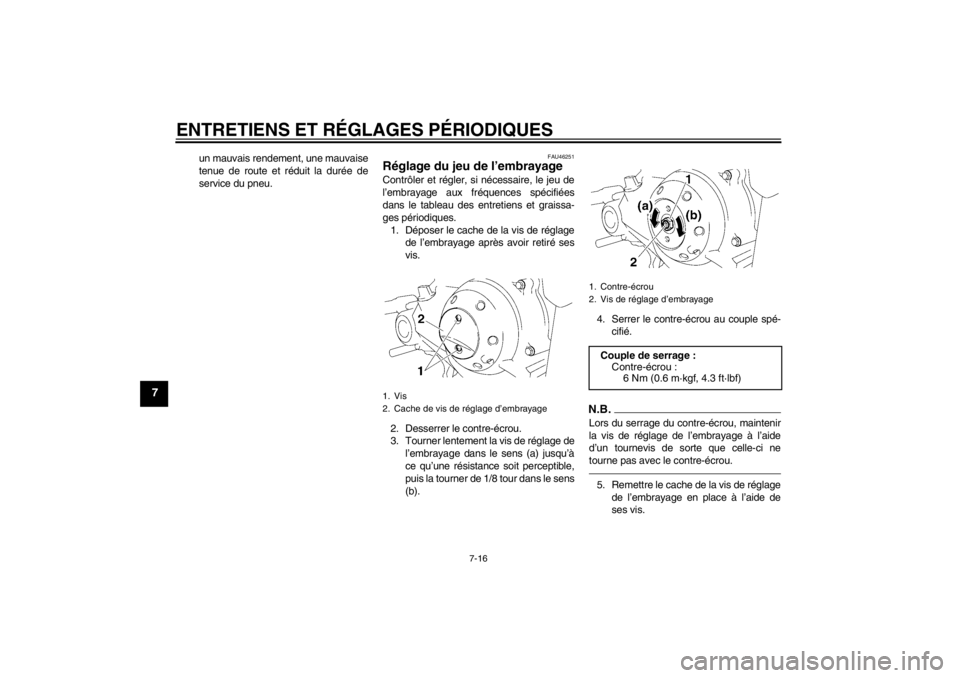

ges périodiques.1. Déposer le cache de la vis de réglage de l’embrayage après avoir retiré ses
vis.
2. Desserrer le contre-écrou.
3. Tourner lentement la vis de réglage de l’embrayage dans le sens (a) jusqu’à
ce qu’une résistance soit perceptible,
puis la tourner de 1/8 tour dans le sens
(b). 4. Serrer le contre-écrou au couple spé-
cifié.
N.B.Lors du serrage du contre-écrou, maintenir
la vis de réglage de l’embrayage à l’aide
d’un tournevis de sorte que celle-ci ne
tourne pas avec le contre-écrou.5. Remettre le cache de la vis de réglage
de l’embrayage en place à l’aide de
ses vis.
1. Vis
2. Cache de vis de réglage d’embrayage
1. Contre-écrou
2. Vis de réglage d’embrayageCouple de serrage :Contre-écrou :6 Nm (0.6 m·kgf, 4.3 ft·lbf)
U2CJ80F0.book Page 16 Wednesday, June 13, 2012 10:25 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-17
7
FAU22131
Réglage de la garde du levier de
frein La garde du levier de frein doit être de 10.0–
20.0 mm (0.39–0.79 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
Pour augmenter la garde du levier de frein,
tourner l’écrou de réglage de la garde du le-
vier de frein au flasque de frein dans le sens
(a). Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
AVERTISSEMENT
FWA10650
Si on ne parvient pas à obtenir le réglage
spécifié, confier ce travail à un conces-
sionnaire Yamaha.
FAU44671
Réglage de la garde de la pédale
de frein La garde à l’extrémité de la pédale de frein
doit être de 10.0–20.0 mm (0.39–0.79 in),
comme illustré. Contrôler régulièrement la
garde de la pédale de frein et, si nécessaire,
la régler comme suit.
Pour augmenter la garde de la pédale de
frein, tourner l’écrou de réglage de la garde
de la pédale de frein au niveau de la tringle
de frein dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens (b).

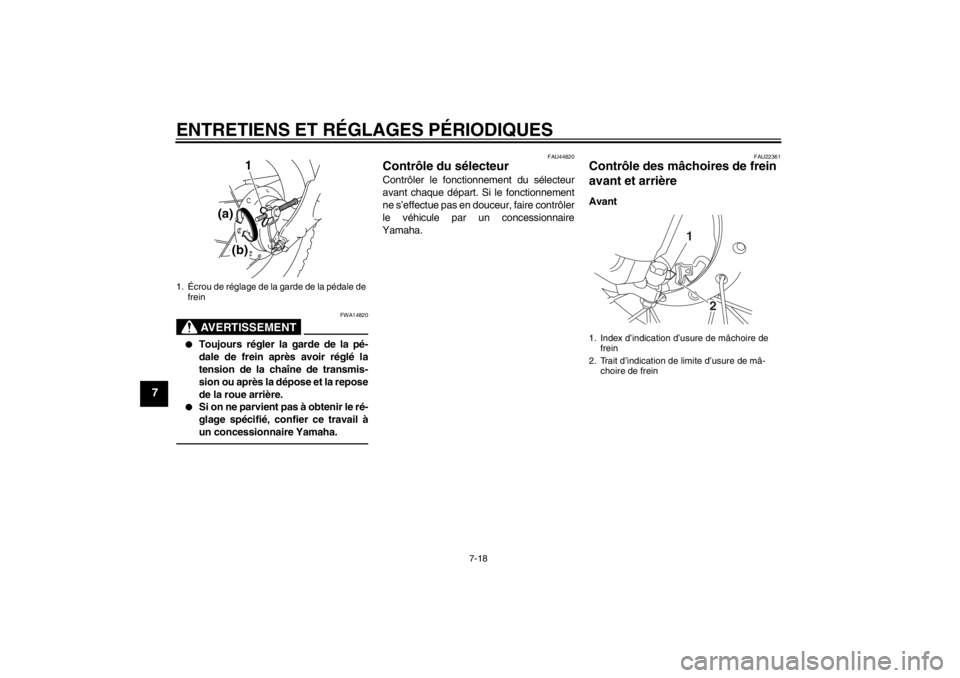

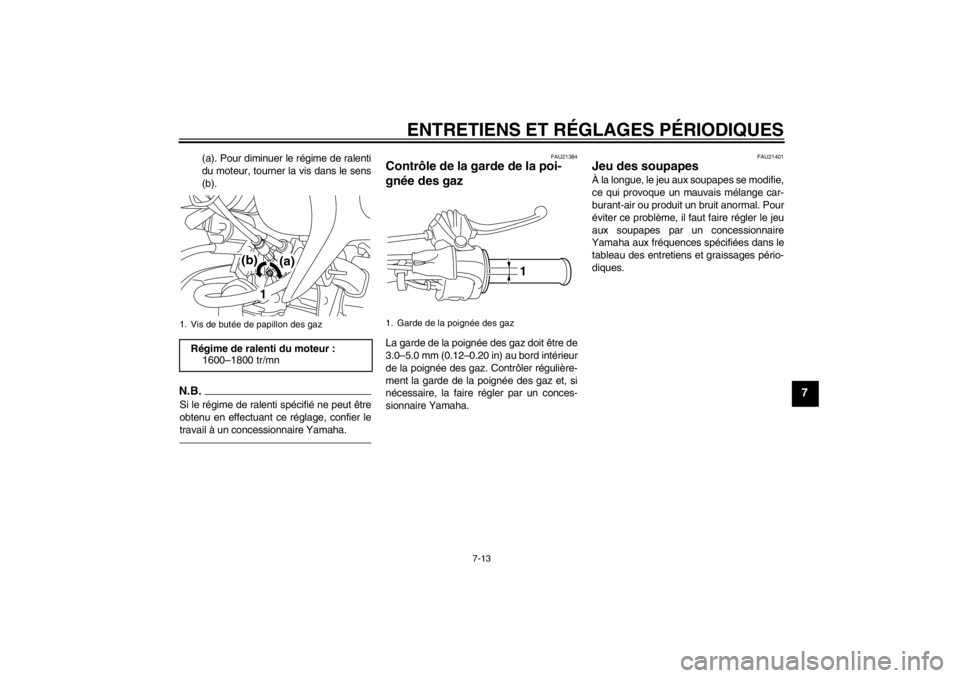

1. Garde du levier de frein
1
1. Écrou de réglage de la garde du levier de frein
1
(a) (b)
1. Garde de la pédale de frein
1
U2CJ80F0.book Page 17 Wednesday, June 13, 2012 10:25 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-18
7
AVERTISSEMENT
FWA14820
●
Toujours régler la garde de la pé-
dale de frein après avoir réglé la
tension de la chaîne de transmis-
sion ou après la dépose et la repose
de la roue arrière.
●
Si on ne parvient pas à obtenir le ré-
glage spécifié, confier ce travail à
un concessionnaire Yamaha.
FAU44820
Contrôle du sélecteur Contrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrôler
le véhicule par un concessionnaire
Yamaha.
FAU22361
Contrôle des mâchoires de frein
avant et arrière Avant
1. Écrou de réglage de la garde de la pédale de frein
(b)
(a)
1
1. Index d’indication d’usure de mâchoire de
frein
2. Trait d’indication de limite d’usure de mâ- choire de frein
2
1
U2CJ80F0.book Page 18 Wednesday, June 13, 2012 10:25 AM
