4 - 17
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
AUSBAU
Ventile demontieren
1. Demontieren:
lVentilkeile 1
HINWEIS:
Zum Ausbau der Ventilkeile einen Ventilfeder-
spanner 2 zwischen Ventilfederteller und Zy-
linderkopf ansetzen.
Ventilfederspanner
YM-4019/90890-04019
PRÜFUNG
Ventil
1. Messen:
lVentilschaftspiel
Unvorschriftsmäßig ® Ventilführung er-
neuern. Ventilschaftspiel =
Ventilführungsdurchmesser a –
Ventilschaftdurchmesser b
Ventilschaftspiel
Einlaß
0,010–0,037 mm
0,08 mm
Auslaß
0,025–0,052 mm
0,10 mm
2. Messen:
lVentilschaftschlag
Unvorschriftsmäßig ® Erneuern.
Max. zulässiger Schlag
0,02 mm
POINTS DE DEPOSE
Dépose des soupapes
1. Déposer:
lClavettes de soupape 1
N.B.:
Fixer un compresseur de ressort de soupape 2
entre la retenue de ressort de soupape et la culasse
pour retirer les clavettes de soupape.
Compresseur de ressort de soupape:
YM-4019/90890-04019
CONTROLE
Soupape
1. Mesurer:
lJeu de queue dans le guide
Hors spécifications ® Remplacer le guide
de soupape. Jeu de queue dans le guide de soupape =
Diamètre intérieur de guide de soupape a
– Diamètre de queue de soupape b
Jeu (entre queue et guide):
Admission:
0,010 à 0,037 mm
(0,0004 à 0,0015 in)
: 0,08 mm (0,003 in)
Echappement:
0,025 à 0,052 mm
(0,0010 à 0,0020 in)
: 0,10 mm (0,004 in)
2. Mesurer:
lOvalisation (queue de soupape)
Hors spécifications ® Remplacer.
Limite de déformation:
0,02 mm (0,0008 in)

4 - 18
ENGVALVES AND VALVE SPRINGS

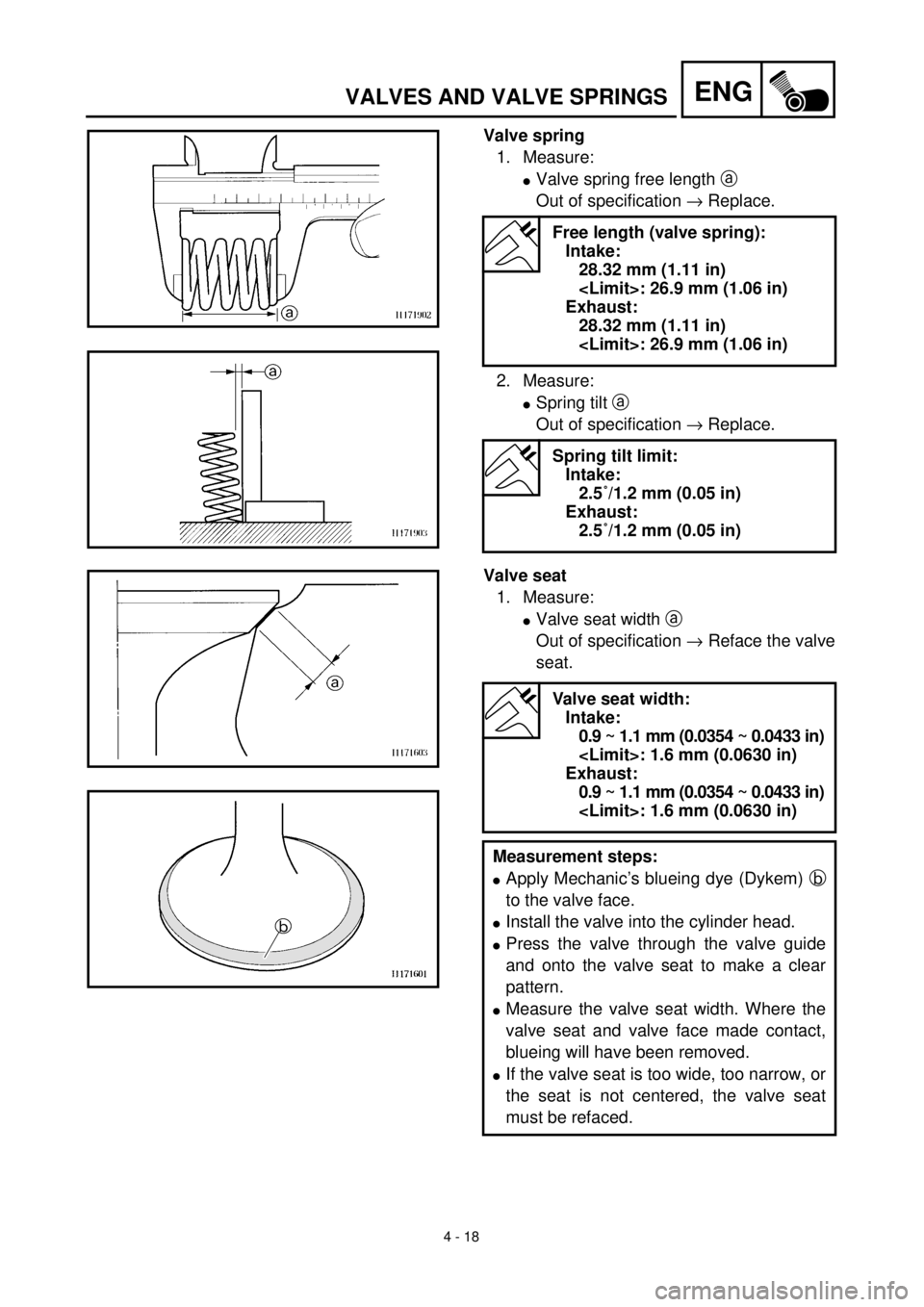

Valve spring
1.Measure:
lValve spring free length a
Out of specification ® Replace.
2.Measure:
lSpring tilt a
Out of specification ® Replace.
Free length (valve spring):
Intake:
28.32 mm (1.11 in)
: 26.9 mm (1.06 in)
Exhaust:
28.32 mm (1.11 in)
: 26.9 mm (1.06 in)
Spring tilt limit:
Intake:
2.5˚/1.2 mm (0.05 in)
Exhaust:
2.5˚/1.2 mm (0.05 in)
Valve seat
1.Measure:
lValve seat width a
Out of specification ® Reface the valve
seat.
Valve seat width:
Intake:
0.9 ~ 1.1 mm (0.0354 ~ 0.0433 in)
: 1.6 mm (0.0630 in)
Exhaust:
0.9 ~ 1.1 mm (0.0354 ~ 0.0433 in)
: 1.6 mm (0.0630 in)
Measurement steps:
lApply Mechanic’s blueing dye (Dykem) b
to the valve face.
lInstall the valve into the cylinder head.
lPress the valve through the valve guide
and onto the valve seat to make a clear
pattern.
lMeasure the valve seat width. Where the
valve seat and valve face made contact,
blueing will have been removed.
lIf the valve seat is too wide, too narrow, or
the seat is not centered, the valve seat
must be refaced.

4 - 18
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
Ventilfeder
1. Messen:
lVentilfederlänge (entspannt) a
Unvorschriftsmäßig ® Erneuern.
2. Messen:
lRechtwinkligkeit a
Grenzwert überschritten ® Erneuern.
Ungespannte Länge (Ventilfeder)
Einlaß
28,32 mm
26,9 mm
Auslaß
28,32 mm
26,9 mm
Rechtwinkligkeitsgrenzwert
Einlaß
2,5˚/1,2 mm
Auslaß
2,5˚/1,2 mm
Ventilsitz
1. Messen:
lVentilsitzbreite a
Unvorschriftsmäßig ® Ventilsitz nach-
arbeiten.
Ventilsitzbreite
Einlaß
0,9–1,1 mm
1,6 mm
Auslaß
0,9–1,1 mm
1,6 mm
Arbeitsschritte:
lTuschierfarbe b auf den Ventilkegel auf-
tragen.
lVentil in den Zylinderkopf einsetzen.
lVentil fest gegen den Sitz pressen, um
einen deutlichen Abdruck zu erhalten.
lVentilsitzbreite messen. Die Kontaktfläche
von Ventilteller und Ventilsitz ist aufgrund
der Farbverteilung sichtbar.
lIst der Sitz zu breit, zu schmal oder außer-
mittig, muß der Ventilsitz nachbearbeitet
werden.
Ressort de soupape
1. Mesurer:
lLongueur libre du ressort de soupape a
Hors spécifications ® Remplacer.
2. Mesurer:
lInclinaison du ressort a
Hors spécifications ® Remplacer.
Longueur libre (ressort de soupape):
Admission:
28,32 mm (1,11 in)
: 26,9 mm (1,06 in)
Echappement:
28,32 mm (1,11 in)
: 26,9 mm (1,06 in)
Limite d’inclinaison du ressort:
Admission:
2,5˚/1,2 mm (0,05 in)
Echappement:
2,5˚/1,2 mm (0,05 in)
Siège de soupape
1. Mesurer:
lLargeur de siège de soupape a
Hors spécifications ® Surfacer le siège de
soupape.
Largeur du siège de soupape:
Admission:
0,9 à 1,1 mm (0,0354 à 0,0433 in)
: 1,6 mm (0,0630 in)
Echappement:
0,9 à 1,1 mm (0,0354 à 0,0433 in)
: 1,6 mm (0,0630 in)
Etapes de la mesure:
lAppliquer du bleu de mécanicien (Dykem) b
sur la face de la soupape.
lInstaller la soupape dans la culasse.
lPresser la soupape à travers le guide de sou-
pape et sur le siège de soupape de manière à
laisser une trace nette.
lMesurer la largeur du siège de soupape. Le
bleu aura disparu aux endroits où la soupape et
son siège entrent en contact.
lSi le siège de soupape est trop large, trop étroit
ou si le siège n’est pas centré, il faut le surfa-
cer.

4 - 19

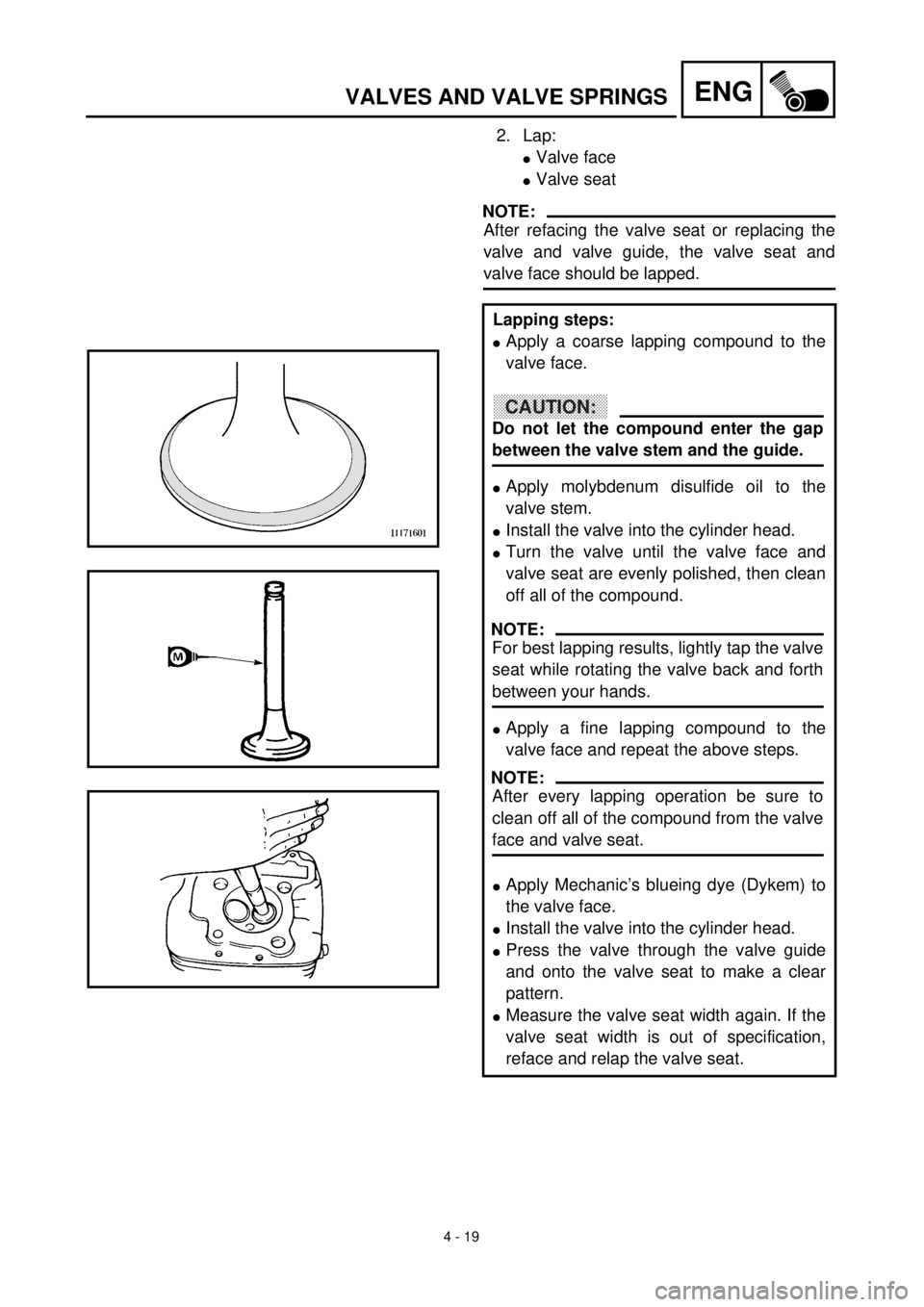

ENGVALVES AND VALVE SPRINGS
2.Lap:
lValve face
lValve seat
NOTE:
After refacing the valve seat or replacing the
valve and valve guide, the valve seat and
valve face should be lapped.
Lapping steps:
lApply a coarse lapping compound to the
valve face.
lApply molybdenum disulfide oil to the
valve stem.
lInstall the valve into the cylinder head.
lTurn the valve until the valve face and
valve seat are evenly polished, then clean
off all of the compound.
lApply a fine lapping compound to the
valve face and repeat the above steps.
lApply Mechanic’s blueing dye (Dykem) to
the valve face.
lInstall the valve into the cylinder head.
lPress the valve through the valve guide
and onto the valve seat to make a clear
pattern.
lMeasure the valve seat width again. If the
valve seat width is out of specification,
reface and relap the valve seat.
CAUTION:
Do not let the compound enter the gap
between the valve stem and the guide.
NOTE:
For best lapping results, lightly tap the valve
seat while rotating the valve back and forth
between your hands.
NOTE:
After every lapping operation be sure to
clean off all of the compound from the valve
face and valve seat.

4 - 19
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
2. Einschleifen:
lVentilteller
lVentilsitz
HINWEIS:
Nach Bearbeitung des Ventilsitzes oder
Erneuerung von Ventil und Ventilsitz sollten
Ventilteller und Ventilsitz eingeschliffen werden.
Arbeitsschritte:
lGrobkörnige Schleifpaste auf den Ventil-
kegel auftragen.
lVentilschaft mit Molybdändisulfidöl schmie-
ren.
lVentil in den Zylinderkopf einsetzen.
lVentil hin- und herdrehen, bis Ventilkegel
und Ventilsitz gleichmäßig angeschliffen
sind. Danach die Schleifpaste vollständig
entfernen.
lFeinkörnige Schleifpaste auf den Ventilke-
gel auftragen und die oben beschriebenen
Arbeitsschritte wiederholen.
lTuschierfarbe auf den Ventilkegel auftra-
gen.
lVentil in den Zylinderkopf einsetzen.
lVentil fest gegen den Sitz pressen, um
einen deutlichen Abdruck zu erhalten.
lVentilsitzbreite erneut messen. Entspricht
die Ventilsitzbreite noch immer nicht dem
Sollmaß, den Ventilsitz nochmals nachbe-
arbeiten und einschleifen.
ACHTUNG:
Darauf achten, daß die Schleifpaste
nicht in den Spalt zwischen Ventilschaft
und Ventilführung gelangt.
HINWEIS:
Die beste Läppwirkung wird erzielt, wenn
das Ventil leicht gegen den Ventilsitz
gedrückt und zwischen den Handflächen
hin- und hergedreht wird.
HINWEIS:
Nach jedem Läppen sicherstellen, daß die
Schleifpaste vollständig von Ventilkegel und
Ventilsitz entfernt wird. 2. Roder:
lFace de soupape
lSiège de soupape
N.B.:
Après le surfaçage du siège de soupape ou le rem-
placement de la soupape et du guide de soupape, il
faut roder le siège et la face de la soupape.
Etapes du rodage:
lAppliquer de la grosse pâte à roder sur la face
de soupape.
lAppliquer de l’huile au bisulfure de molyb-
dène sur la queue de soupape.
lInstaller la soupape dans la culasse.
lTourner la soupape jusqu’à ce que la face et le
siège de la soupape soient uniformément polis,
puis éliminer la pâte à roder.
lAppliquer de la pâte à roder fine sur la face de
soupape, puis répéter le procédé ci-dessus.
lAppliquer du bleu de mécanicien (Dykem) sur
la face de la soupape.
lInstaller la soupape dans la culasse.
lPresser la soupape à travers le guide de sou-
pape et sur le siège de soupape de manière à
laisser une trace nette.
lMesurer à nouveau la largeur du siège de sou-
pape. Si la largeur du siège de soupape est hors
spécifications, surfacer à nouveau et roder le
siège de soupape.
ATTENTION:
Veiller à ce que de la pâte ne rentre pas dans
l’intervalle entre la queue de soupape et le
guide.
N.B.:
Pour obtenir un bon rodage, tapoter sur le siège
de soupape tout en faisant tourner la soupape
dans la main.
N.B.:
Après chaque opération de rodage, s’assurer
d’éliminer complètement les restes de pâte de la
face et du siège de soupape.

4 - 20
ENG

VALVES AND VALVE SPRINGS
ASSEMBLY AND INSTALLATION
1. Apply:
l
Molybdenum disulfide oil
(onto the valve stem and valve stem
seal)
2. Install:
l
Valve stem seats
l
Valves
l
Valve springs
l
Valve spring retainers
NOTE:

l
Make sure that each valve is installed in its
original place, also referring to the embossed
mark as follows.
Intake: “G”
Exhaust: “L”
l
Install the valve springs with the larger pitch
a
facing upwards.
b
Smaller pitch
New

3. Install:
l
Valve cotters
NOTE:

While compressing the valve spring with a
valve spring compressor and attachment
1
install the valve cotters.
Valve spring compressor:
YM-4019/90890-04019
4. To secure the valve cotters onto the
valve stem, lightly tap the valve tip with a
piece of wood.
CAUTION:

Hitting the valve tip with excessive force
could damage the valve.

4 - 20
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
ZUSAMMENBAU UND MONTAGE
1. Auftragen:
lMolybdändisulfidöl
(auf Ventilschaft und Ventilschaft-Ab-
dichtung)
2. Montieren:
lVentilschaftsitze
lVentile
lVentilfedern
lVentilfederteller
HINWEIS:
lSicherstellen, daß jedes Ventil in seine ur-
sprüngliche Lage montiert wird. Dabei fol-
gende Markierungen beachten.
Einlaß: G
Auslaß: L
lDie Ventilfedern mit der größeren Steigung
a nach oben einbauen.
bKleinere Steigung
New
3. Montieren:
lVentilkeile
HINWEIS:
Die Ventilfeder mit Ventilfederspanner und
Halterung 1 zusammendrücken, dann die
Ventilkeile einsetzen.
Ventilfederspanner
YM-4019/90890-04019
4. Zur Sicherung der Ventilkeile auf dem
Ventilschaft mit einem Holzhammer leicht
auf das Ventilschaftende schlagen.
ACHTUNG:
Starke Schläge auf das Ventilschaftende
können das Ventil beschädigen. ASSEMBLAGE ET MONTAGE
1. Appliquer:
lHuile au bisulfure de molybdène
(sur la queue de soupape et la bague d’étan-
chéité de queue de soupape)
2. Monter:
lBagues d’étanchéité de queue de soupape
lSoupapes
lRessorts de soupape
lRetenues de ressort de soupape
N.B.:
lS’assurer de remettre chaque soupape dans sa
position d’origine, en se référant aux repères en
relief comme suit:
Admission: “G”
Echappement: “L”
lInstaller le ressort de soupape en tournant le pas
le plus grand a vers le haut.
bPas le plus petit
New
3. Monter:
lClavettes de soupape
N.B.:
Installer les clavettes de soupape tout en compri-
mant le ressort de soupape avec un compresseur de
ressort de soupape et l’accessoire 1.
Compresseur de ressort de soupape:
YM-4019/90890-04019
4. Pour fixer les clavettes de soupape sur la
queue de soupape, tapoter la pointe de sou-
pape à l’aide d’un maillet en plastique.
ATTENTION:
Une frappe trop forte sur la pointe de soupape
pourrait endommager la soupape.

4 - 21
ENG

CYLINDER AND PISTON
CYLINDER AND PISTON
Extent of removal:
1
Cylinder removal
2
Piston removal

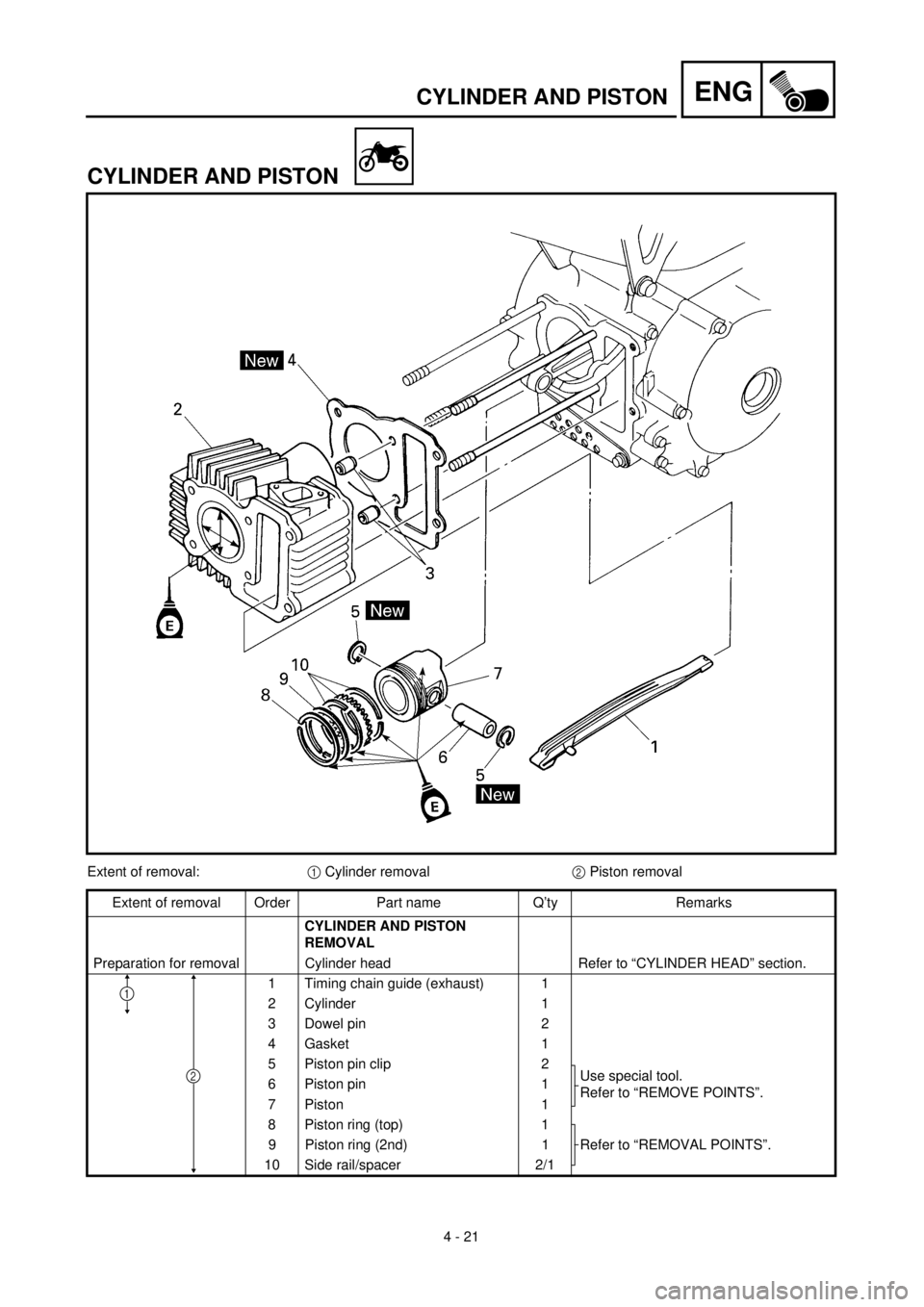

Extent of removal Order Part name Q’ty Remarks
CYLINDER AND PISTON
REMOVAL
Preparation for removal Cylinder head Refer to “CYLINDER HEAD” section.
1 Timing chain guide (exhaust) 1
2 Cylinder 1
3 Dowel pin 2
4 Gasket 1
5 Piston pin clip 2
Use special tool.
Refer to “REMOVE POINTS”. 6 Piston pin 1
7 Piston 1
8 Piston ring (top) 1
Refer to “REMOVAL POINTS”. 9 Piston ring (2nd) 1
10 Side rail/spacer 2/1
1
2

4 - 21
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN
Demontage-Arbeiten:1 Zylinder demontieren2 Kolben demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
30
Vorbereitung für den
AusbauZylinderkopf Siehe unter “ZYLINDERKOPF”.
1 Steuerkettenschiene (Auslaß) 1
2 Zylinder 1
3 Paßstift 2
4 Dichtung 1
5 Kolbenbolzen-Sicherungsring 2
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 6 Kolbenbolzen 1
7 Kolben 1
8 1. Kompressionsring (Topring) 1
Siehe unter “AUSBAU”. 9 2. Kompressionsring 1
10 Ölabstreifring/Expander 2/1
2
1
CYLINDRE ET PISTON
Organisation de la dépose:1 Dépose du cylindre2 Dépose du piston
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DES CYLINDRES ET
DES PISTONS
Préparation à la dépose Culasse Se reporter à la section “CULASSE”.
1 Patin de chaîne de distribution
(échappement)1
2 Cylindre 1
3 Goujon 2
4 Joint 1
5 Circlip d’axe de piston 2
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 6 Axe de piston 1
7 Piston 1
8 Segment de piston (de feu) 1
Se reporter à “POINTS DE DEPOSE”. 9 Segment de piston (d’étanchéité) 1
10 Rail/bague expansible 2/1
2
1

4 - 22
ENG

CYLINDER AND PISTON
REMOVAL POINTS
Piston
1. Remove:
l
Piston pin clips
1

l
Piston pin
2

l
Piston
3

NOTE:

l
Before removing the piston pin clip, cover the
crankcase opening with a clean towel or rag
to prevent the clip from falling into the crank-
case cavity.
l
Before removing each piston pin, deburr the
clip groove and pin hole area. If the piston
pin groove is deburred and the piston pin is
still difficult to remove, use the piston pin
puller set
4
.
Piston pin puller set:
YU-1304/90890-01304
Piston ring
1. Remove:
l
Piston rings
NOTE:

Spread the end gaps apart while at the same
time lifting the piston ring over the top of the
piston crown, as shown in the illustration.
INSPECTION
Cylinder and piston
1. Inspect:
l
Cylinder and piston walls
Vertical scratches
®
Replace cylinder
and piston.
2. Measure:
l
Piston-to-cylinder clearance
Measurement steps:
1st step:
l
Measure the cylinder bore “C” with a cylin-
der bore gauge.
NOTE:
Measure the cylinder bore “C” in parallel to
and at right angles to the crankshaft. Then,
find the average of the measurements.
