SICHERHEITSINFORMATION

1. Das Fahrzeug nicht auf der Straße fahren.
2. Den Motor nicht in geschlossenen Räumen
starten.
3. Dieses Fahrzeug ist nur für eine Person
zugelassen. Zweipersonen-Betrieb ist nicht
gestattet.
4. Sicheres Fahren kann man lernen. Im
Zweifelsfall die Eltern fragen.
5. Beim Fahren immer einen Helm tragen.
1
Helm
2
Schutzbrille
3
Mundschutz
4
Motorrad-Handschuhe
5
Motorradstiefel
6
Motocross-Hose
7
Langärmeliges Trainingshemd
INFORMATION DE SECURITE

1. Ne pas rouler sur la route.
2. Ne pas faire tourner le moteur dans un bâti-
ment.
3. Il s’agit d’une moto à une seule place. Ne
jamais transporter de passager.
4. Il est important d’apprendre à conduire correc-
tement. Ne pas hésiter à poser des questions à
l’instructeur.
5. Toujours porter un casque, comme illustré,
lorsqu’on est à moto.
1
Casque
2
Lunettes
3
Protection pour la bouche
4
Gants
5
Bottes
6
Pantalon de motard
7
Une veste à longue manches

6. When going for riding, be sure to be with
your family.
Never go alone.
7. Before riding the machine, ask your par-
ents to check the machine very carefully.
8. Don’t touch the areas shown, or you’ll get
burnt in the hand.
9. Don’t touch rotating or moving parts.
10. Before starting the engine, be sure to shift
the transmission into neutral.

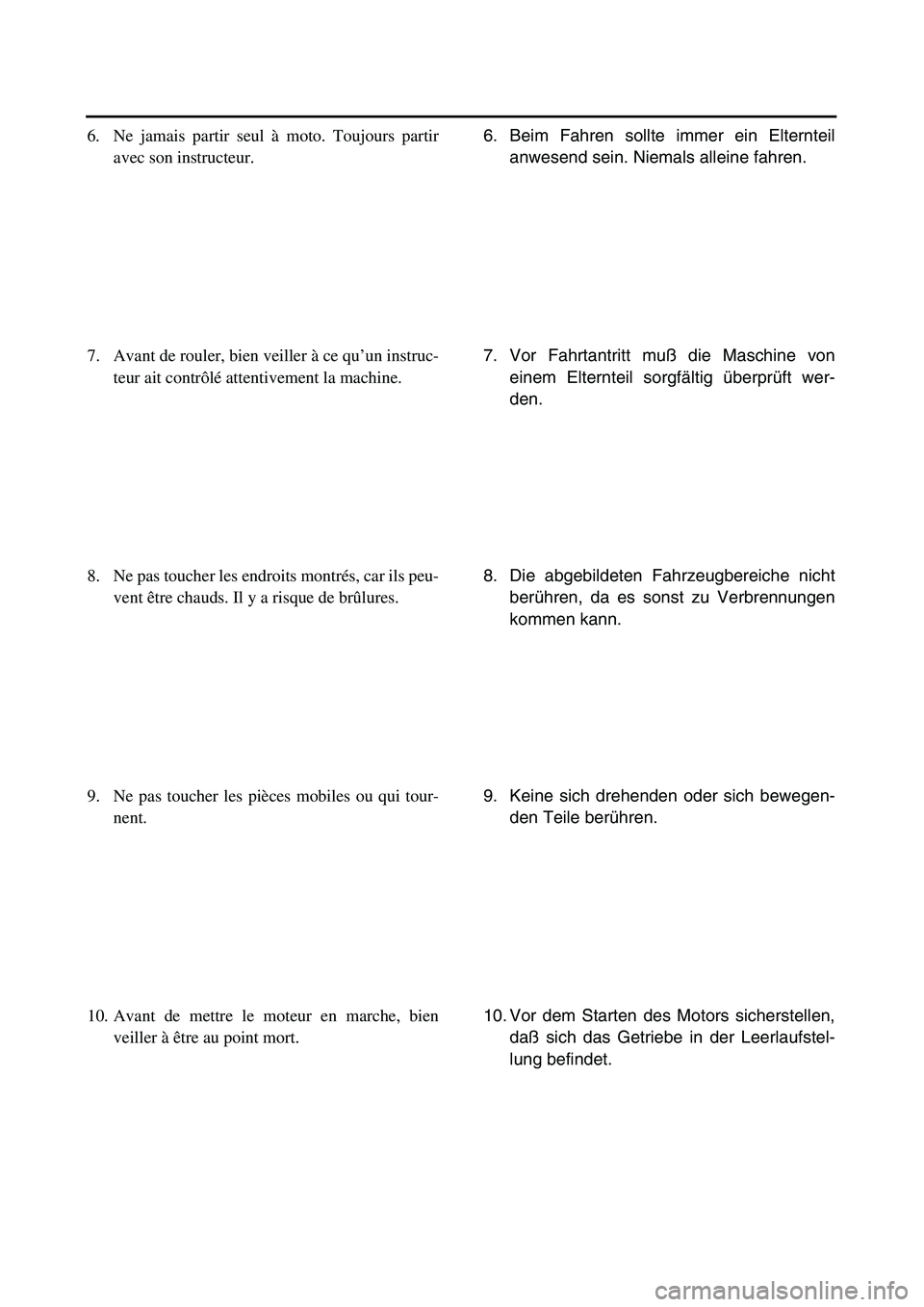

6. Beim Fahren sollte immer ein Elternteil
anwesend sein. Niemals alleine fahren.
7. Vor Fahrtantritt muß die Maschine von
einem Elternteil sorgfältig überprüft wer-
den.
8. Die abgebildeten Fahrzeugbereiche nicht
berühren, da es sonst zu Verbrennungen
kommen kann.
9. Keine sich drehenden oder sich bewegen-
den Teile berühren.
10. Vor dem Starten des Motors sicherstellen,
daß sich das Getriebe in der Leerlaufstel-
lung befindet.
6. Ne jamais partir seul à moto. Toujours partir
avec son instructeur.
7. Avant de rouler, bien veiller à ce qu’un instruc-
teur ait contrôlé attentivement la machine.
8. Ne pas toucher les endroits montrés, car ils peu-
vent être chauds. Il y a risque de brûlures.
9. Ne pas toucher les pièces mobiles ou qui tour-
nent.
10. Avant de mettre le moteur en marche, bien
veiller à être au point mort.

EC080000

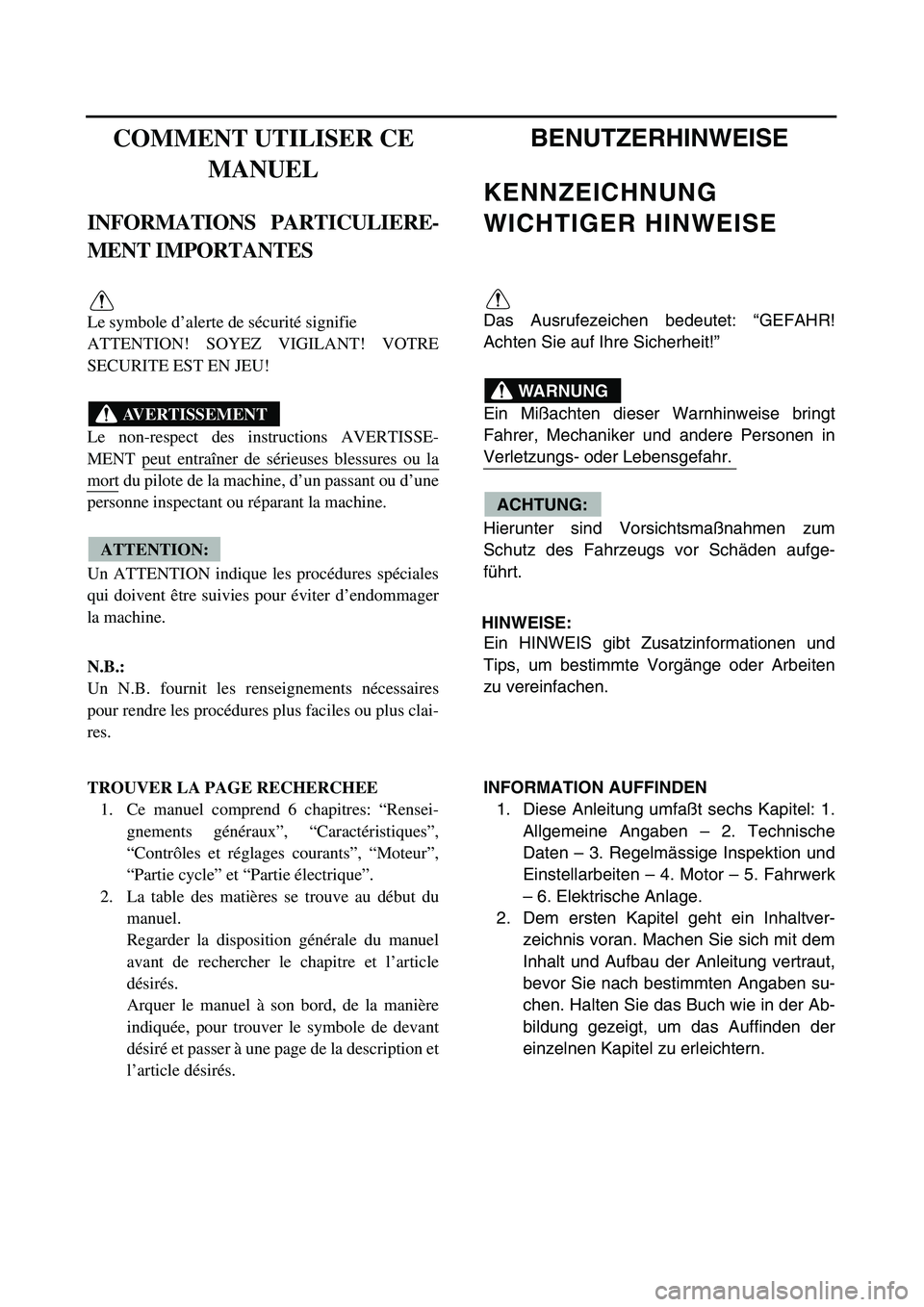

HOW TO USE
THIS MANUAL
EC081000
PARTICULARLY IMPORTANT
INFORMATION
The Safety Alert Symbol means ATTENTION!
BECOME ALERT! YOUR SAFETY IS
INVOLVED!
Failure to follow WARNING instructions could
result in severe injury or death to the machine
operator, a bystander, or a person inspecting
or repairing the machine.
A CAUTION indicates special precautions that
must be taken to avoid damage to the
machine.
NOTE:
A NOTE provides key information to make pro-
cedures easier or clearer.
EC082000
FINDING THE REQUIRED PAGE
1. This manual consists of six chapters;
“General Information”, “Specifications”,
“Regular inspection and adjustments”,
“Engine”, “Chassis” and “Electrical”.
2. The table of contents is at the beginning
of the manual. Look over the general lay-
out of the book before finding then
required chapter and item.
Bend the book at its edge, as shown, to
find the required fore edge symbol mark
and go to a page for required item and
description.
WARNING
CAUTION:

COMMENT UTILISER CE
MANUEL
INFORMATIONS PARTICULIERE-
MENT IMPORTANTES
Le symbole d’alerte de sécurité signifie
ATTENTION! SOYEZ VIGILANT! VOTRE
SECURITE EST EN JEU!
Le non-respect des instructions AVERTISSE-
MENT peut entraîner de sérieuses blessures ou la
mort du pilote de la machine, d’un passant ou d’une
personne inspectant ou réparant la machine.
Un ATTENTION indique les procédures spéciales
qui doivent être suivies pour éviter d’endommager
la machine.
N.B.:
Un N.B. fournit les renseignements nécessaires
pour rendre les procédures plus faciles ou plus clai-
res.
TROUVER LA PAGE RECHERCHEE
1. Ce manuel comprend 6 chapitres: “Rensei-
gnements généraux”, “Caractéristiques”,
“Contrôles et réglages courants”, “Moteur”,
“Partie cycle” et “Partie électrique”.
2. La table des matières se trouve au début du
manuel.
Regarder la disposition générale du manuel
avant de rechercher le chapitre et l’article
désirés.
Arquer le manuel à son bord, de la manière
indiquée, pour trouver le symbole de devant
désiré et passer à une page de la description et
l’article désirés.
AVERTISSEMENT
ATTENTION:

BENUTZERHINWEISE
KENNZEICHNUNG
WICHTIGER HINWEISE
Das Ausrufezeichen bedeutet: “GEFAHR!
Achten Sie auf Ihre Sicherheit!”
Ein Mißachten dieser Warnhinweise bringt
Fahrer, Mechaniker und andere Personen in
Verletzungs- oder Lebensgefahr.
Hierunter sind Vorsichtsmaßnahmen zum
Schutz des Fahrzeugs vor Schäden aufge-
führt.
HINWEISE:
Ein HINWEIS gibt Zusatzinformationen und
Tips, um bestimmte Vorgänge oder Arbeiten
zu vereinfachen.
INFORMATION AUFFINDEN
1. Diese Anleitung umfaßt sechs Kapitel: 1.
Allgemeine Angaben – 2. Technische
Daten – 3. Regelmässige Inspektion und
Einstellarbeiten – 4. Motor – 5. Fahrwerk
– 6. Elektrische Anlage.
2. Dem ersten Kapitel geht ein Inhaltver-
zeichnis voran. Machen Sie sich mit dem
Inhalt und Aufbau der Anleitung vertraut,
bevor Sie nach bestimmten Angaben su-
chen. Halten Sie das Buch wie in der Ab-
bildung gezeigt, um das Auffinden der
einzelnen Kapitel zu erleichtern.
WARNUNG
ACHTUNG:

EC083000

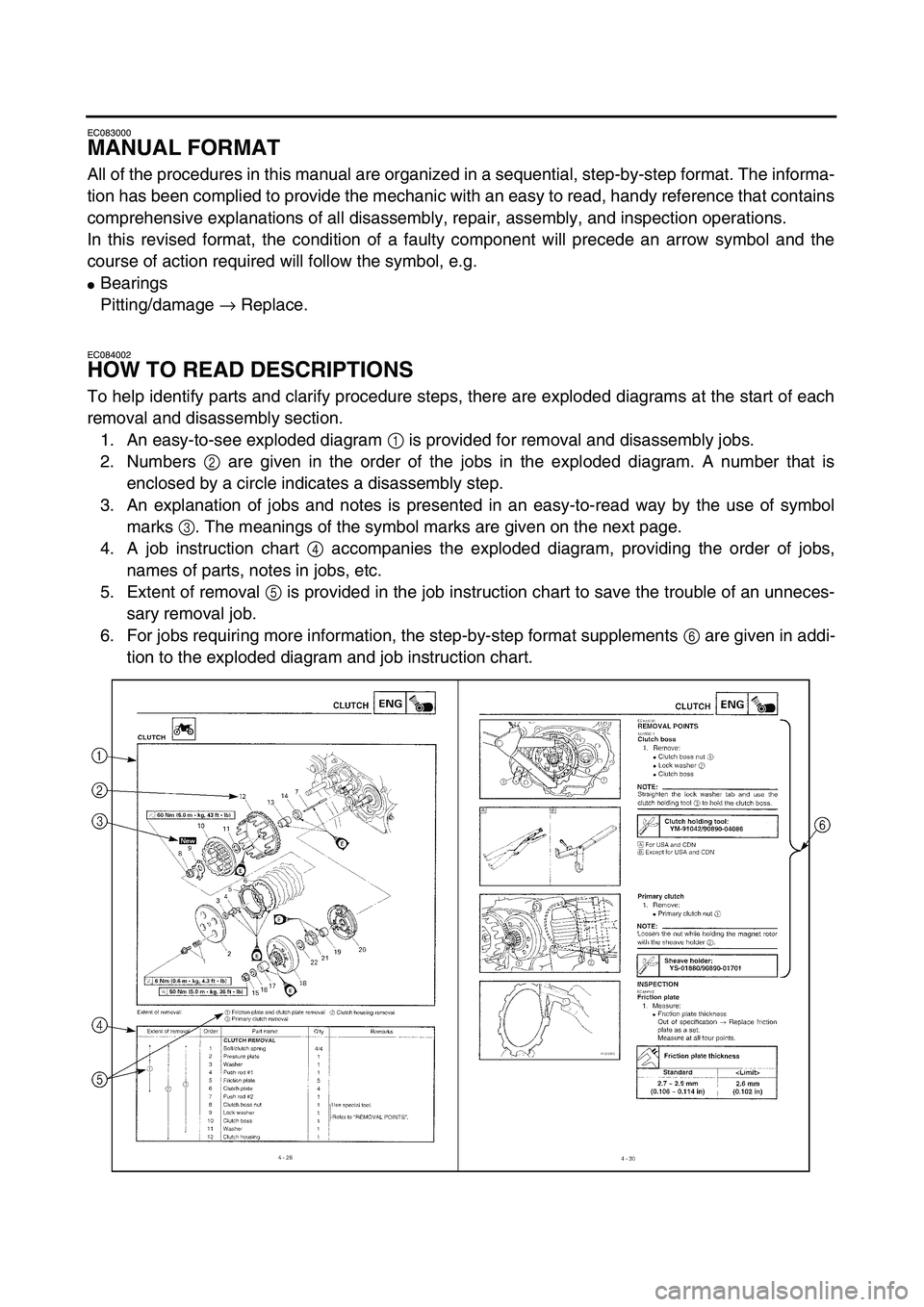

MANUAL FORMAT
All of the procedures in this manual are organized in a sequential, step-by-step format. The informa-
tion has been complied to provide the mechanic with an easy to read, handy reference that contains
comprehensive explanations of all disassembly, repair, assembly, and inspection operations.
In this revised format, the condition of a faulty component will precede an arrow symbol and the
course of action required will follow the symbol, e.g.

Bearings
Pitting/damage
→
Replace.
EC084002
HOW TO READ DESCRIPTIONS
To help identify parts and clarify procedure steps, there are exploded diagrams at the start of each
removal and disassembly section.
1. An easy-to-see exploded diagram
1
is provided for removal and disassembly jobs.
2. Numbers
2
are given in the order of the jobs in the exploded diagram. A number that is
enclosed by a circle indicates a disassembly step.
3. An explanation of jobs and notes is presented in an easy-to-read way by the use of symbol
marks
3
. The meanings of the symbol marks are given on the next page.
4. A job instruction chart
4
accompanies the exploded diagram, providing the order of jobs,
names of parts, notes in jobs, etc.
5. Extent of removal
5
is provided in the job instruction chart to save the trouble of an unneces-
sary removal job.
6. For jobs requiring more information, the step-by-step format supplements
6
are given in addi-
tion to the exploded diagram and job instruction chart.

AUFBAU
Diese Anleitung wurde zusammengestellt, um
dem Benutzer ein leicht verständliches Nach-
schlagewerk in die Hand zu geben, in dem alle
dargestellten Arbeitsvorgänge (Ein- und Aus-
bau, Zerlegung und Zusammenbau, Prüfung
und Reparatur) detailliert und in der entspre-
chenden Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften Bauteils
weist ein Pfeilsymbol auf die erforderliche
Maßnahme hin. Beispiel:

Lager
Pitting/Beschädigung
→
Erneuern.
LESEN DER BESCHREIBUNGEN
Um bei der Identifikation der Teile zu helfen
und die Arbeitsschritte zu verdeutlichen, sind
Explosionsdiagramme am Beginn jedes Aus-
bau- und Demontageabschnittes dargestellt.
1. Für die Ausbau- und Demontagearbeiten
ist meistens ein übersichtliches Explosi-
onsdiagramm
1
dargestellt.
2. Die Nummern
2
in dem Explosionsdia-
gramm sind in der Reihenfolge der Arbei-
ten aufgeführt. Eine in einen Kreis
eingeschriebene Nummer bezeichnet
einen Demontageschritt.
3. Eine Erläuterung der Arbeiten und Hin-
weise ist durch ablesefreundliche Symbol-
markierungen
3
gegeben. Die
Bedeutungen der Symbolmarkierungen
sind auf der nächsten Seite aufgeführt.
4. Eine Arbeitsanweisungstabelle
4
beglei-
tet das Explosionsdiagramm und gibt die
Arbeitsreihenfolge, Bezeichnung der Teile,
Hinweise zu den Arbeiten usw. an.
5. Der Umfang des Ausbaus
5
ist in der
Arbeitsanweisungstabelle aufgeführt, um
nicht erforderliche Ausbauarbeiten zu ver-
meiden.
6. Für Arbeiten, für die weitere Informationen
benötigt werden, sind schrittweise Ergän-
zungen
6
zusätzlich zu dem Explosions-
diagramm und der
Arbeitsanweisungstabelle aufgeführt.

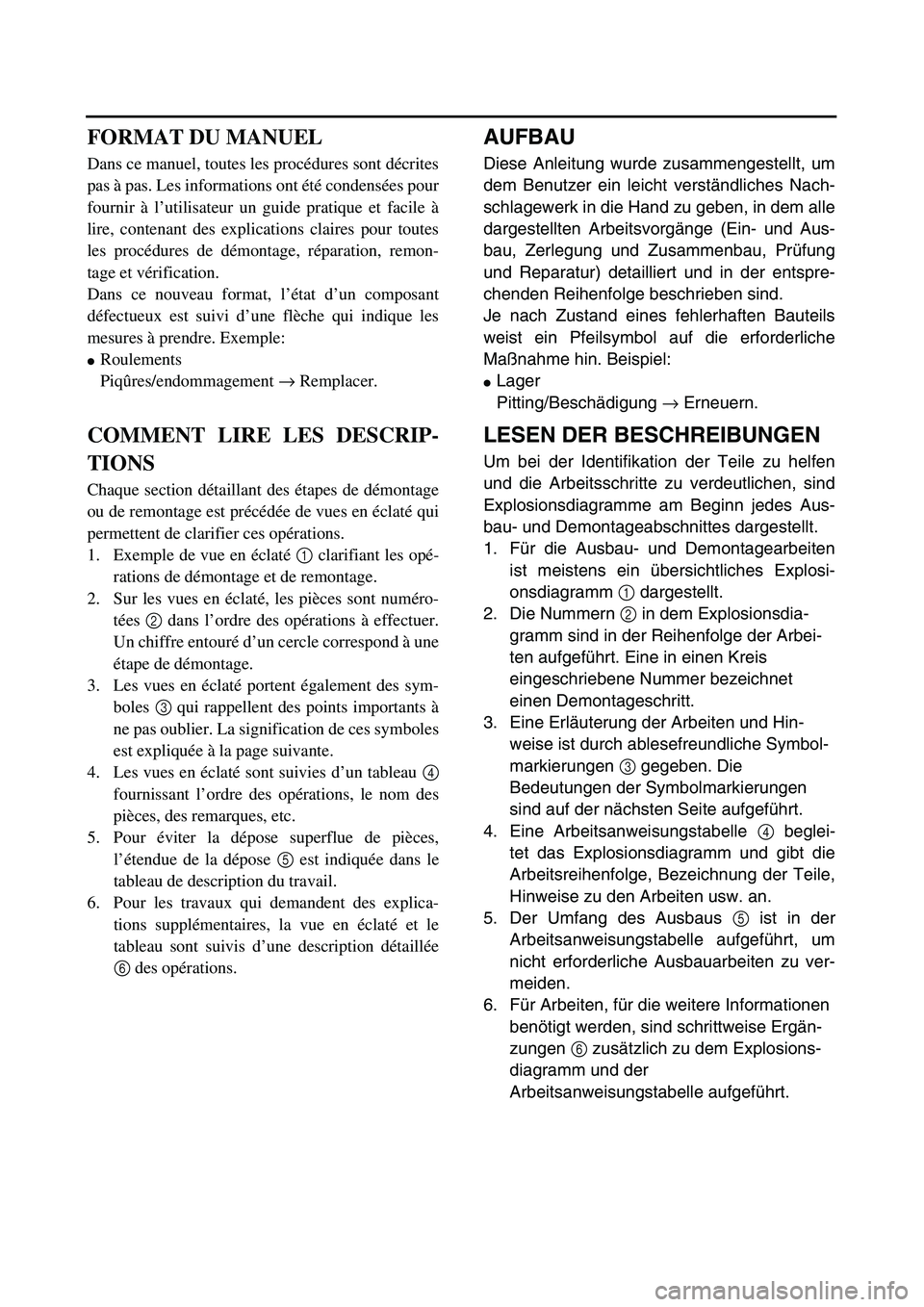

FORMAT DU MANUEL
Dans ce manuel, toutes les procédures sont décrites
pas à pas. Les informations ont été condensées pour
fournir à l’utilisateur un guide pratique et facile à
lire, contenant des explications claires pour toutes
les procédures de démontage, réparation, remon-
tage et vérification.
Dans ce nouveau format, l’état d’un composant
défectueux est suivi d’une flèche qui indique les
mesures à prendre. Exemple:

Roulements
Piqûres/endommagement
→
Remplacer.
COMMENT LIRE LES DESCRIP-
TIONS
Chaque section détaillant des étapes de démontage
ou de remontage est précédée de vues en éclaté qui
permettent de clarifier ces opérations.
1. Exemple de vue en éclaté
1
clarifiant les opé-
rations de démontage et de remontage.
2. Sur les vues en éclaté, les pièces sont numéro-
tées
2
dans l’ordre des opérations à effectuer.
Un chiffre entouré d’un cercle correspond à une
étape de démontage.
3. Les vues en éclaté portent également des sym-
boles
3
qui rappellent des points importants à
ne pas oublier. La signification de ces symboles
est expliquée à la page suivante.
4. Les vues en éclaté sont suivies d’un tableau
4
fournissant l’ordre des opérations, le nom des
pièces, des remarques, etc.
5. Pour éviter la dépose superflue de pièces,
l’étendue de la dépose 5 est indiquée dans le
tableau de description du travail.
6. Pour les travaux qui demandent des explica-
tions supplémentaires, la vue en éclaté et le
tableau sont suivis d’une description détaillée
6 des opérations.

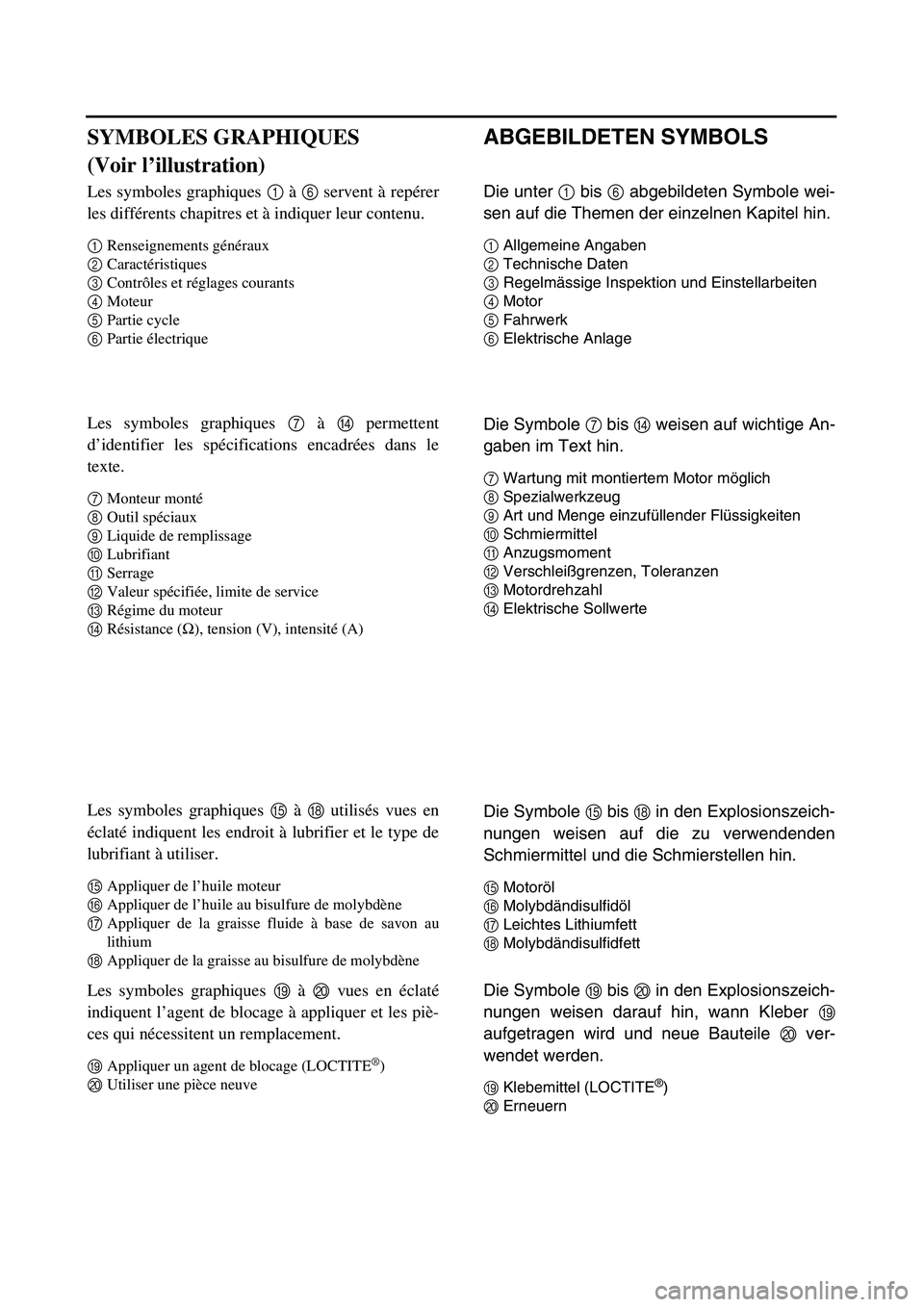

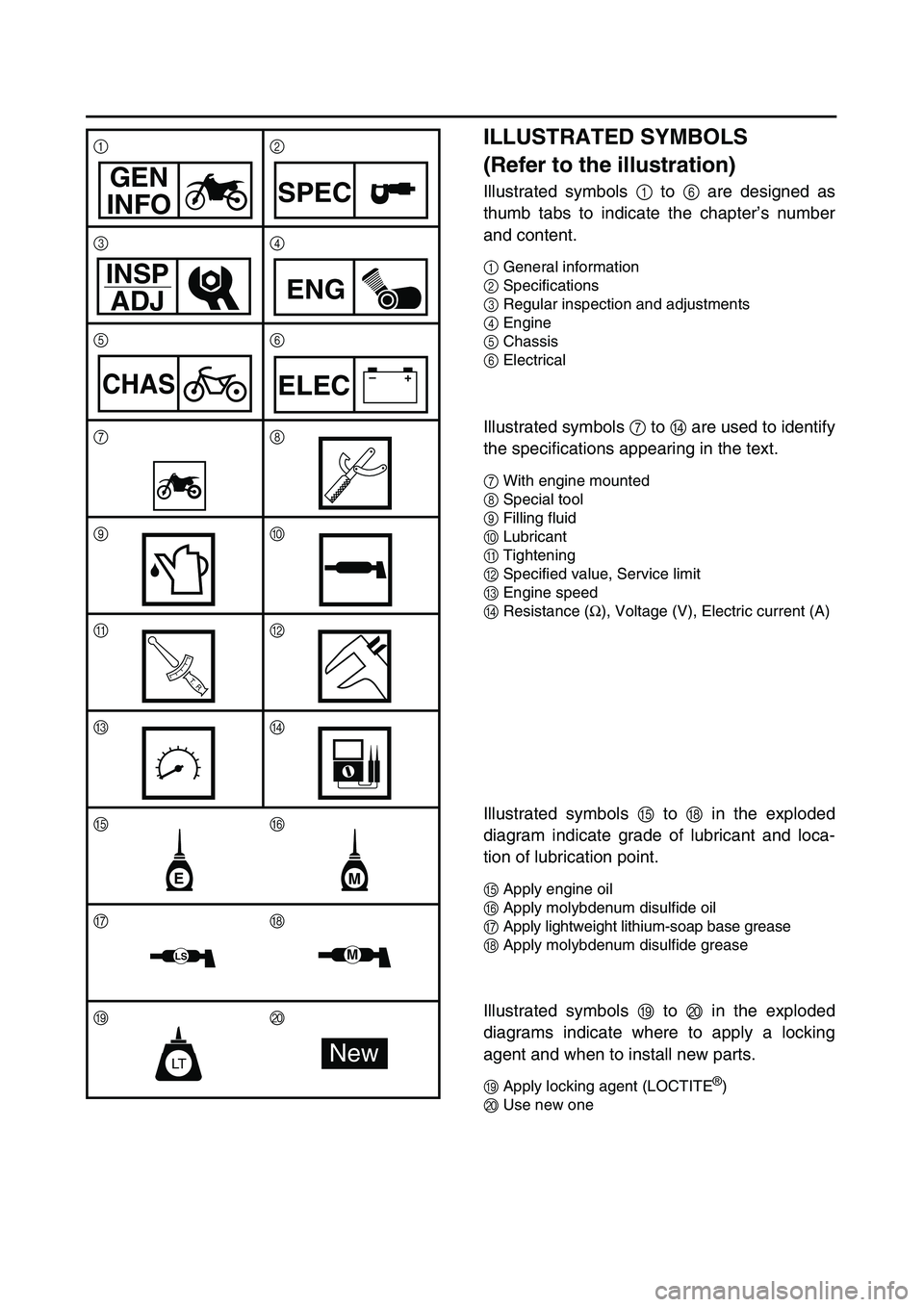

ILLUSTRATED SYMBOLS
(Refer to the illustration)
Illustrated symbols
1
to
6
are designed as
thumb tabs to indicate the chapter’s number
and content.
1
General information
2
Specifications
3
Regular inspection and adjustments
4
Engine
5
Chassis
6
Electrical
Illustrated symbols
7
to
D
are used to identify
the specifications appearing in the text.
7
With engine mounted
8
Special tool
9
Filling fluid
0
Lubricant
A
Tightening
B
Specified value, Service limit
C
Engine speed
D
Resistance (Ω), Voltage (V), Electric current (A)
Illustrated symbols E to H in the exploded
diagram indicate grade of lubricant and loca-
tion of lubrication point.
EApply engine oil
FApply molybdenum disulfide oil
GApply lightweight lithium-soap base grease
HApply molybdenum disulfide grease
Illustrated symbols I to J in the exploded
diagrams indicate where to apply a locking
agent and when to install new parts.
IApply locking agent (LOCTITE®)
JUse new one 12
34
56
78
90
AB
CD
E F
G H
IJ
GEN
INFOSPEC
INSP
ADJENG
CHAS–+ELEC
T R..
EM
LSM
LTNew

ABGEBILDETEN SYMBOLS
Die unter 1 bis 6 abgebildeten Symbole wei-
sen auf die Themen der einzelnen Kapitel hin.
1Allgemeine Angaben
2Technische Daten
3Regelmässige Inspektion und Einstellarbeiten
4Motor
5Fahrwerk
6Elektrische Anlage
Die Symbole 7 bis D weisen auf wichtige An-
gaben im Text hin.
7Wartung mit montiertem Motor möglich
8Spezialwerkzeug
9Art und Menge einzufüllender Flüssigkeiten
0Schmiermittel
AAnzugsmoment
BVerschleißgrenzen, Toleranzen
CMotordrehzahl
DElektrische Sollwerte
Die Symbole E bis H in den Explosionszeich-
nungen weisen auf die zu verwendenden
Schmiermittel und die Schmierstellen hin.
EMotoröl
FMolybdändisulfidöl
GLeichtes Lithiumfett
HMolybdändisulfidfett
Die Symbole I bis J in den Explosionszeich-
nungen weisen darauf hin, wann Kleber I
aufgetragen wird und neue Bauteile J ver-
wendet werden.
IKlebemittel (LOCTITE®)
JErneuern
SYMBOLES GRAPHIQUES
(Voir l’illustration)
Les symboles graphiques 1 à 6 servent à repérer
les différents chapitres et à indiquer leur contenu.
1Renseignements généraux
2Caractéristiques
3Contrôles et réglages courants
4Moteur
5Partie cycle
6Partie électrique
Les symboles graphiques 7 à D permettent
d’identifier les spécifications encadrées dans le
texte.
7Monteur monté
8Outil spéciaux
9Liquide de remplissage
0Lubrifiant
ASerrage
BValeur spécifiée, limite de service
CRégime du moteur
DRésistance (Ω), tension (V), intensité (A)
Les symboles graphiques E à H utilisés vues en
éclaté indiquent les endroit à lubrifier et le type de
lubrifiant à utiliser.
EAppliquer de l’huile moteur
FAppliquer de l’huile au bisulfure de molybdène
GAppliquer de la graisse fluide à base de savon au
lithium
HAppliquer de la graisse au bisulfure de molybdène
Les symboles graphiques I à J vues en éclaté
indiquent l’agent de blocage à appliquer et les piè-
ces qui nécessitent un remplacement.
IAppliquer un agent de blocage (LOCTITE®)
JUtiliser une pièce neuve

INDEX
GENERAL INFORMATION
SPECIFICATIONS
REGULAR INSPECTION AND ADJUSTMENTS
ENGINE
CHASSIS
ELECTRICAL
