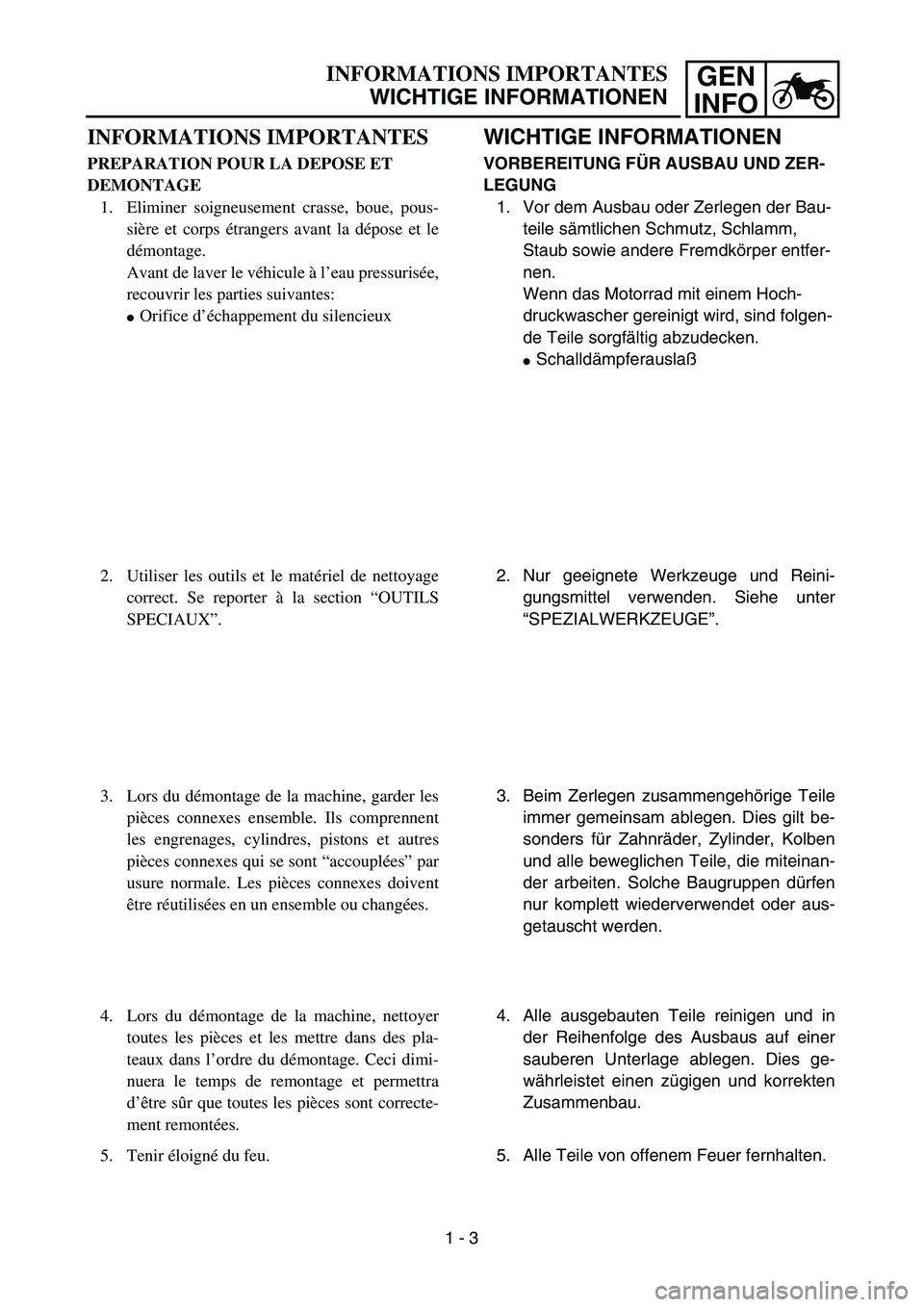

Page 31 of 364
GEN
INFOINFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
WICHTIGE INFORMATIONEN
VORBEREITUNG FÜR AUSBAU UND ZER-
LEGUNG
1. Vor dem Ausbau oder Zerlegen der Bau-
teile sämtlichen Schmutz, Schlamm,
Staub sowie andere Fremdkörper entfer-
nen.
Wenn das Motorrad mit einem Hoch-
druckwascher gereinigt wird, sind folgen-
de Teile sorgfältig abzudecken.
Schalldämpferauslaß
2. Nur geeignete Werkzeuge und Reini-
gungsmittel verwenden. Siehe unter
“SPEZIALWERKZEUGE”.
3. Beim Zerlegen zusammengehörige Teile
immer gemeinsam ablegen. Dies gilt be-
sonders für Zahnräder, Zylinder, Kolben
und alle beweglichen Teile, die miteinan-
der arbeiten. Solche Baugruppen dürfen
nur komplett wiederverwendet oder aus-
getauscht werden.
4. Alle ausgebauten Teile reinigen und in
der Reihenfolge des Ausbaus auf einer
sauberen Unterlage ablegen. Dies ge-
währleistet einen zügigen und korrekten
Zusammenbau.
5. Alle Teile von offenem Feuer fernhalten.
INFORMATIONS IMPORTANTES
PREPARATION POUR LA DEPOSE ET
DEMONTAGE
1. Eliminer soigneusement crasse, boue, pous-
sière et corps étrangers avant la dépose et le
démontage.
Avant de laver le véhicule à l’eau pressurisée,
recouvrir les parties suivantes:
Orifice d’échappement du silencieux
2. Utiliser les outils et le matériel de nettoyage
correct. Se reporter à la section “OUTILS
SPECIAUX”.
3. Lors du démontage de la machine, garder les
pièces connexes ensemble. Ils comprennent
les engrenages, cylindres, pistons et autres
pièces connexes qui se sont “accouplées” par
usure normale. Les pièces connexes doivent
être réutilisées en un ensemble ou changées.
4. Lors du démontage de la machine, nettoyer
toutes les pièces et les mettre dans des pla-
teaux dans l’ordre du démontage. Ceci dimi-
nuera le temps de remontage et permettra
d’être sûr que toutes les pièces sont correcte-
ment remontées.
5. Tenir éloigné du feu.
1 - 3

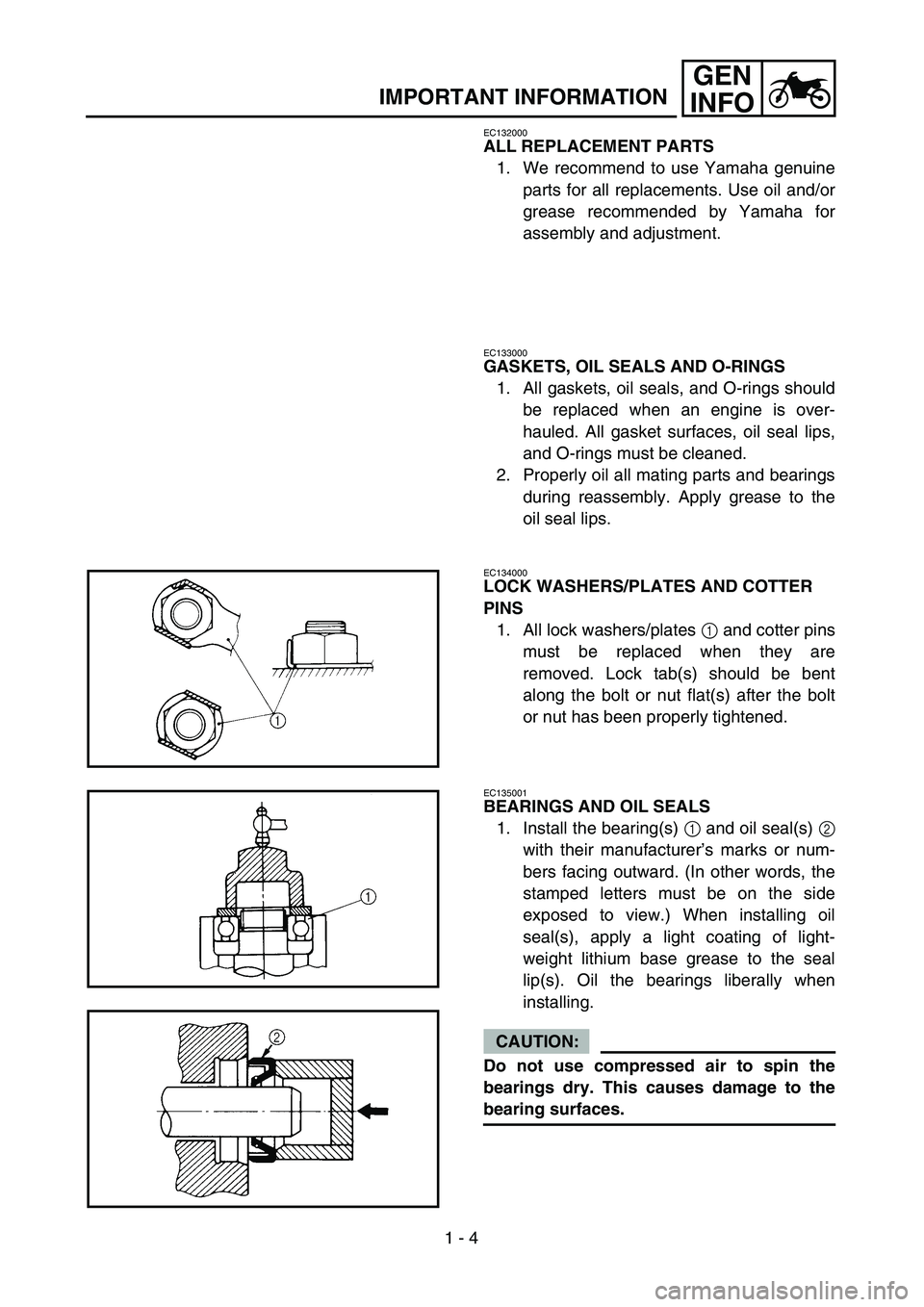

Page 32 of 364
1 - 4
GEN
INFO
IMPORTANT INFORMATION
EC132000
ALL REPLACEMENT PARTS
1. We recommend to use Yamaha genuine
parts for all replacements. Use oil and/or
grease recommended by Yamaha for
assembly and adjustment.
EC133000
GASKETS, OIL SEALS AND O-RINGS
1. All gaskets, oil seals, and O-rings should
be replaced when an engine is over-
hauled. All gasket surfaces, oil seal lips,
and O-rings must be cleaned.
2. Properly oil all mating parts and bearings
during reassembly. Apply grease to the
oil seal lips.
EC134000
LOCK WASHERS/PLATES AND COTTER
PINS
1. All lock washers/plates
1
and cotter pins
must be replaced when they are
removed. Lock tab(s) should be bent
along the bolt or nut flat(s) after the bolt
or nut has been properly tightened.
EC135001
BEARINGS AND OIL SEALS
1. Install the bearing(s)
1
and oil seal(s)
2
with their manufacturer’s marks or num-
bers facing outward. (In other words, the
stamped letters must be on the side
exposed to view.) When installing oil
seal(s), apply a light coating of light-
weight lithium base grease to the seal
lip(s). Oil the bearings liberally when
installing.
CAUTION:
Do not use compressed air to spin the
bearings dry. This causes damage to the
bearing surfaces.

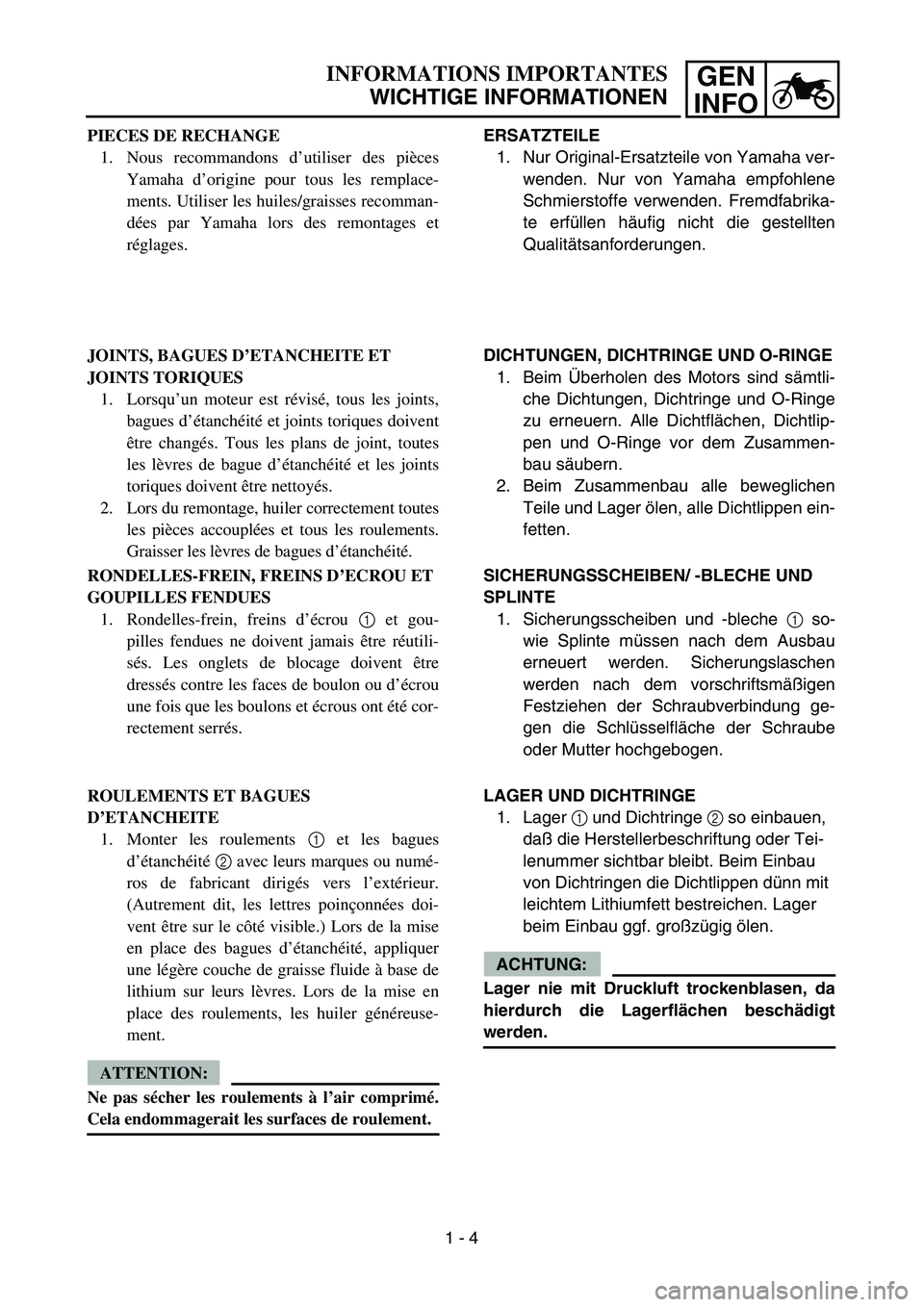

Page 33 of 364
GEN
INFOINFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
ERSATZTEILE
1. Nur Original-Ersatzteile von Yamaha ver-
wenden. Nur von Yamaha empfohlene
Schmierstoffe verwenden. Fremdfabrika-
te erfüllen häufig nicht die gestellten
Qualitätsanforderungen.
DICHTUNGEN, DICHTRINGE UND O-RINGE
1. Beim Überholen des Motors sind sämtli-
che Dichtungen, Dichtringe und O-Ringe
zu erneuern. Alle Dichtflächen, Dichtlip-
pen und O-Ringe vor dem Zusammen-
bau säubern.
2. Beim Zusammenbau alle beweglichen
Teile und Lager ölen, alle Dichtlippen ein-
fetten.
SICHERUNGSSCHEIBEN/ -BLECHE UND
SPLINTE
1. Sicherungsscheiben und -bleche 1 so-
wie Splinte müssen nach dem Ausbau
erneuert werden. Sicherungslaschen
werden nach dem vorschriftsmäßigen
Festziehen der Schraubverbindung ge-
gen die Schlüsselfläche der Schraube
oder Mutter hochgebogen.
LAGER UND DICHTRINGE
1. Lager 1 und Dichtringe 2 so einbauen,
daß die Herstellerbeschriftung oder Tei-
lenummer sichtbar bleibt. Beim Einbau
von Dichtringen die Dichtlippen dünn mit
leichtem Lithiumfett bestreichen. Lager
beim Einbau ggf. großzügig ölen.
ACHTUNG:
Lager nie mit Druckluft trockenblasen, da
hierdurch die Lagerflächen beschädigt
werden. PIECES DE RECHANGE
1. Nous recommandons d’utiliser des pièces
Yamaha d’origine pour tous les remplace-
ments. Utiliser les huiles/graisses recomman-
dées par Yamaha lors des remontages et
réglages.
JOINTS, BAGUES D’ETANCHEITE ET
JOINTS TORIQUES
1. Lorsqu’un moteur est révisé, tous les joints,
bagues d’étanchéité et joints toriques doivent
être changés. Tous les plans de joint, toutes
les lèvres de bague d’étanchéité et les joints
toriques doivent être nettoyés.
2. Lors du remontage, huiler correctement toutes
les pièces accouplées et tous les roulements.
Graisser les lèvres de bagues d’étanchéité.
RONDELLES-FREIN, FREINS D’ECROU ET
GOUPILLES FENDUES
1. Rondelles-frein, freins d’écrou 1 et gou-
pilles fendues ne doivent jamais être réutili-
sés. Les onglets de blocage doivent être
dressés contre les faces de boulon ou d’écrou
une fois que les boulons et écrous ont été cor-
rectement serrés.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements 1 et les bagues
d’étanchéité 2 avec leurs marques ou numé-
ros de fabricant dirigés vers l’extérieur.
(Autrement dit, les lettres poinçonnées doi-
vent être sur le côté visible.) Lors de la mise
en place des bagues d’étanchéité, appliquer
une légère couche de graisse fluide à base de
lithium sur leurs lèvres. Lors de la mise en
place des roulements, les huiler généreuse-
ment.
ATTENTION:
Ne pas sécher les roulements à l’air comprimé.
Cela endommagerait les surfaces de roulement.
1 - 4

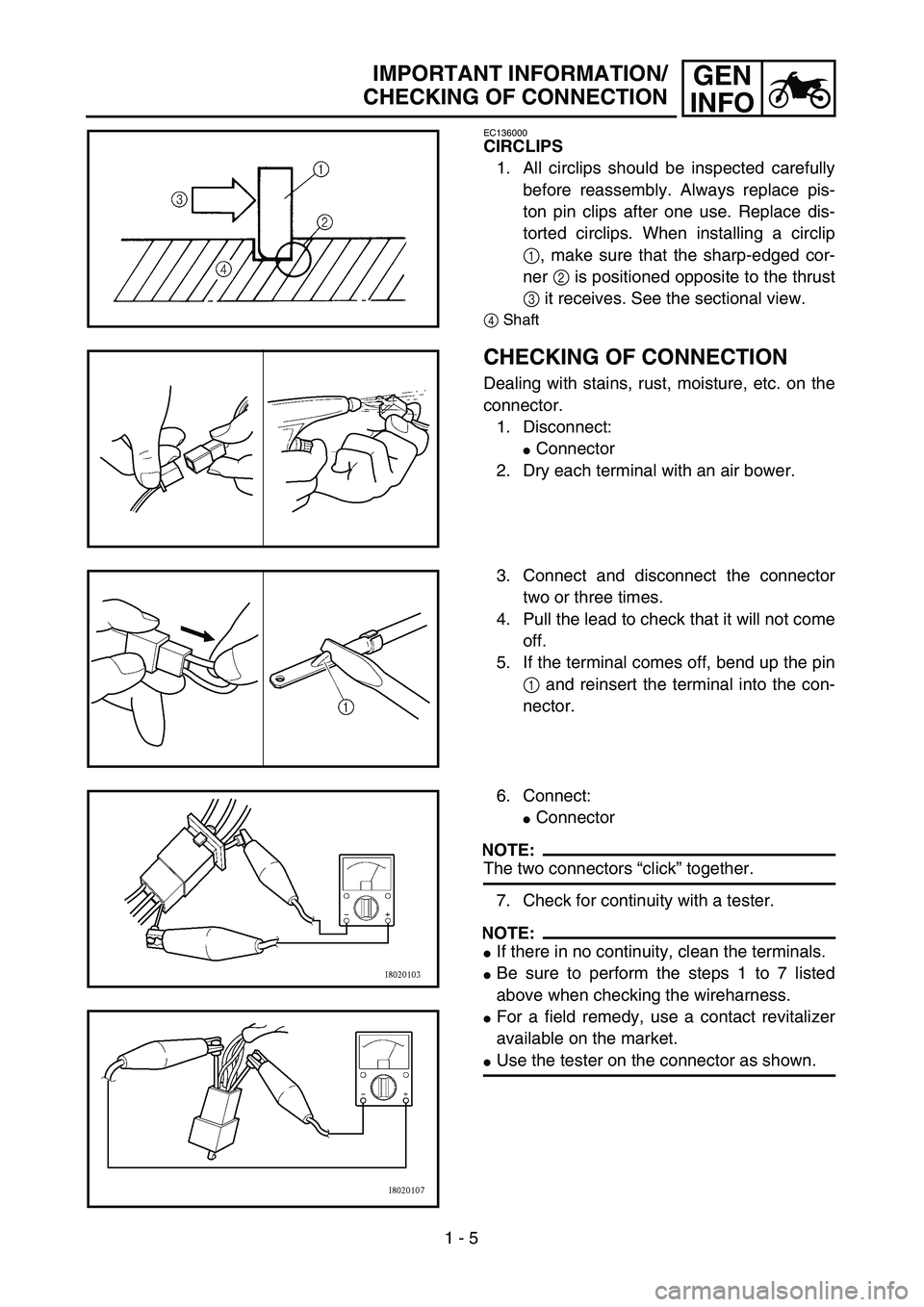

Page 34 of 364
1 - 5
GEN
INFO
IMPORTANT INFORMATION/
CHECKING OF CONNECTION
EC136000
CIRCLIPS
1. All circlips should be inspected carefully
before reassembly. Always replace pis-
ton pin clips after one use. Replace dis-
torted circlips. When installing a circlip
1
, make sure that the sharp-edged cor-
ner
2
is positioned opposite to the thrust
3
it receives. See the sectional view.
4
Shaft
CHECKING OF CONNECTION
Dealing with stains, rust, moisture, etc. on the
connector.
1. Disconnect:
Connector
2. Dry each terminal with an air bower.
3. Connect and disconnect the connector
two or three times.
4. Pull the lead to check that it will not come
off.
5. If the terminal comes off, bend up the pin
1 and reinsert the terminal into the con-
nector.
6. Connect:
Connector
NOTE:
The two connectors “click” together.
7. Check for continuity with a tester.
NOTE:
If there in no continuity, clean the terminals.
Be sure to perform the steps 1 to 7 listed
above when checking the wireharness.
For a field remedy, use a contact revitalizer
available on the market.
Use the tester on the connector as shown.

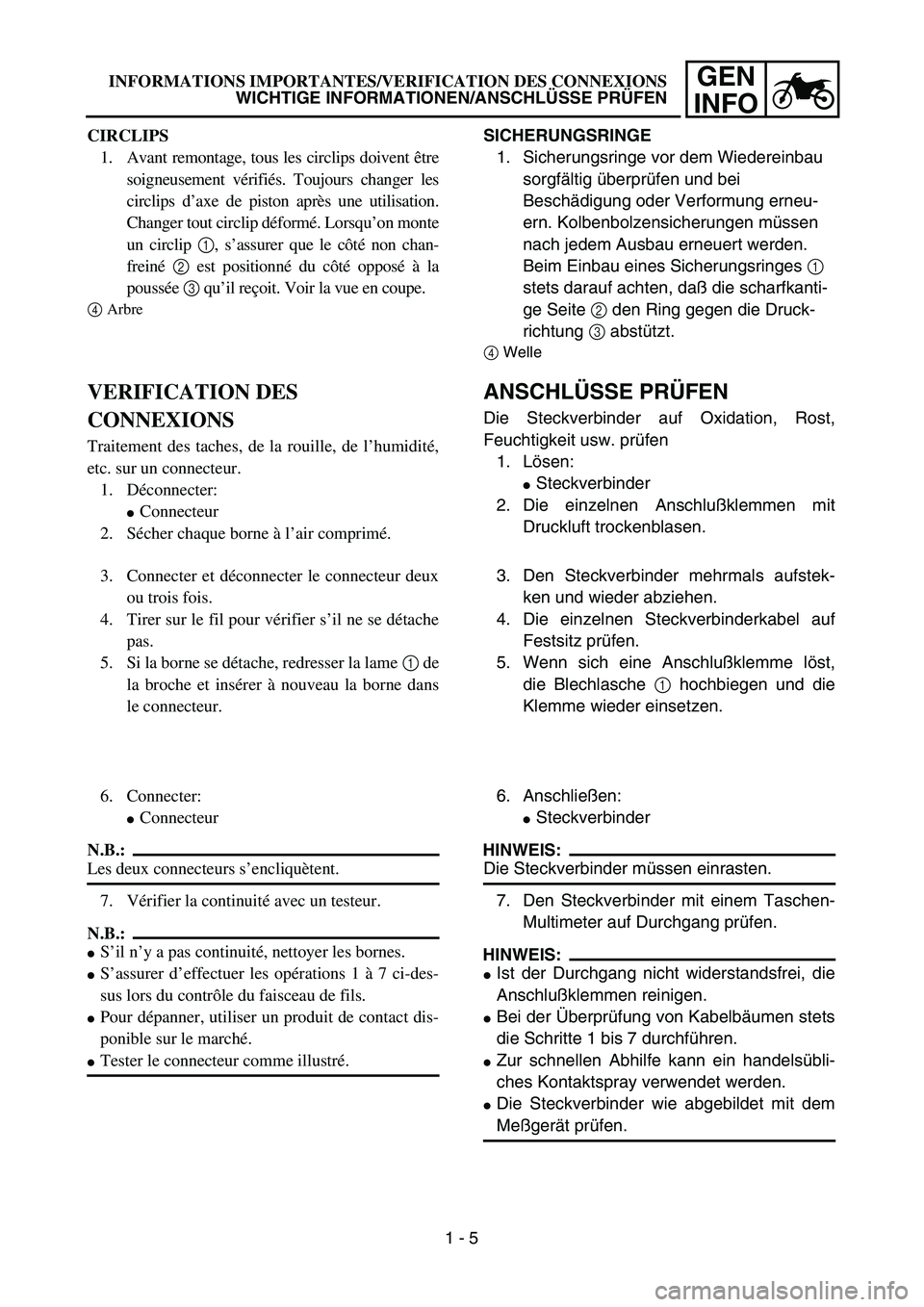

Page 35 of 364
GEN
INFOINFORMATIONS IMPORTANTES/VERIFICATION DES CONNEXIONS
WICHTIGE INFORMATIONEN/ANSCHLÜSSE PRÜFEN
SICHERUNGSRINGE
1. Sicherungsringe vor dem Wiedereinbau
sorgfältig überprüfen und bei
Beschädigung oder Verformung erneu-
ern. Kolbenbolzensicherungen müssen
nach jedem Ausbau erneuert werden.
Beim Einbau eines Sicherungsringes 1
stets darauf achten, daß die scharfkanti-
ge Seite 2 den Ring gegen die Druck-
richtung 3 abstützt.
4Welle
ANSCHLÜSSE PRÜFEN
Die Steckverbinder auf Oxidation, Rost,
Feuchtigkeit usw. prüfen
1. Lösen:
Steckverbinder
2. Die einzelnen Anschlußklemmen mit
Druckluft trockenblasen.
3. Den Steckverbinder mehrmals aufstek-
ken und wieder abziehen.
4. Die einzelnen Steckverbinderkabel auf
Festsitz prüfen.
5. Wenn sich eine Anschlußklemme löst,
die Blechlasche 1 hochbiegen und die
Klemme wieder einsetzen.
6. Anschließen:
Steckverbinder
HINWEIS:
Die Steckverbinder müssen einrasten.
7. Den Steckverbinder mit einem Taschen-
Multimeter auf Durchgang prüfen.
HINWEIS:
Ist der Durchgang nicht widerstandsfrei, die
Anschlußklemmen reinigen.
Bei der Überprüfung von Kabelbäumen stets
die Schritte 1 bis 7 durchführen.
Zur schnellen Abhilfe kann ein handelsübli-
ches Kontaktspray verwendet werden.
Die Steckverbinder wie abgebildet mit dem
Meßgerät prüfen. CIRCLIPS
1. Avant remontage, tous les circlips doivent être
soigneusement vérifiés. Toujours changer les
circlips d’axe de piston après une utilisation.
Changer tout circlip déformé. Lorsqu’on monte
un circlip 1, s’assurer que le côté non chan-
freiné 2 est positionné du côté opposé à la
poussée 3 qu’il reçoit. Voir la vue en coupe.
4Arbre
VERIFICATION DES
CONNEXIONS
Traitement des taches, de la rouille, de l’humidité,
etc. sur un connecteur.
1. Déconnecter:
Connecteur
2. Sécher chaque borne à l’air comprimé.
3. Connecter et déconnecter le connecteur deux
ou trois fois.
4. Tirer sur le fil pour vérifier s’il ne se détache
pas.
5. Si la borne se détache, redresser la lame 1 de
la broche et insérer à nouveau la borne dans
le connecteur.
6. Connecter:
Connecteur
N.B.:
Les deux connecteurs s’encliquètent.
7. Vérifier la continuité avec un testeur.
N.B.:
S’il n’y a pas continuité, nettoyer les bornes.
S’assurer d’effectuer les opérations 1 à 7 ci-des-
sus lors du contrôle du faisceau de fils.
Pour dépanner, utiliser un produit de contact dis-
ponible sur le marché.
Tester le connecteur comme illustré.
1 - 5

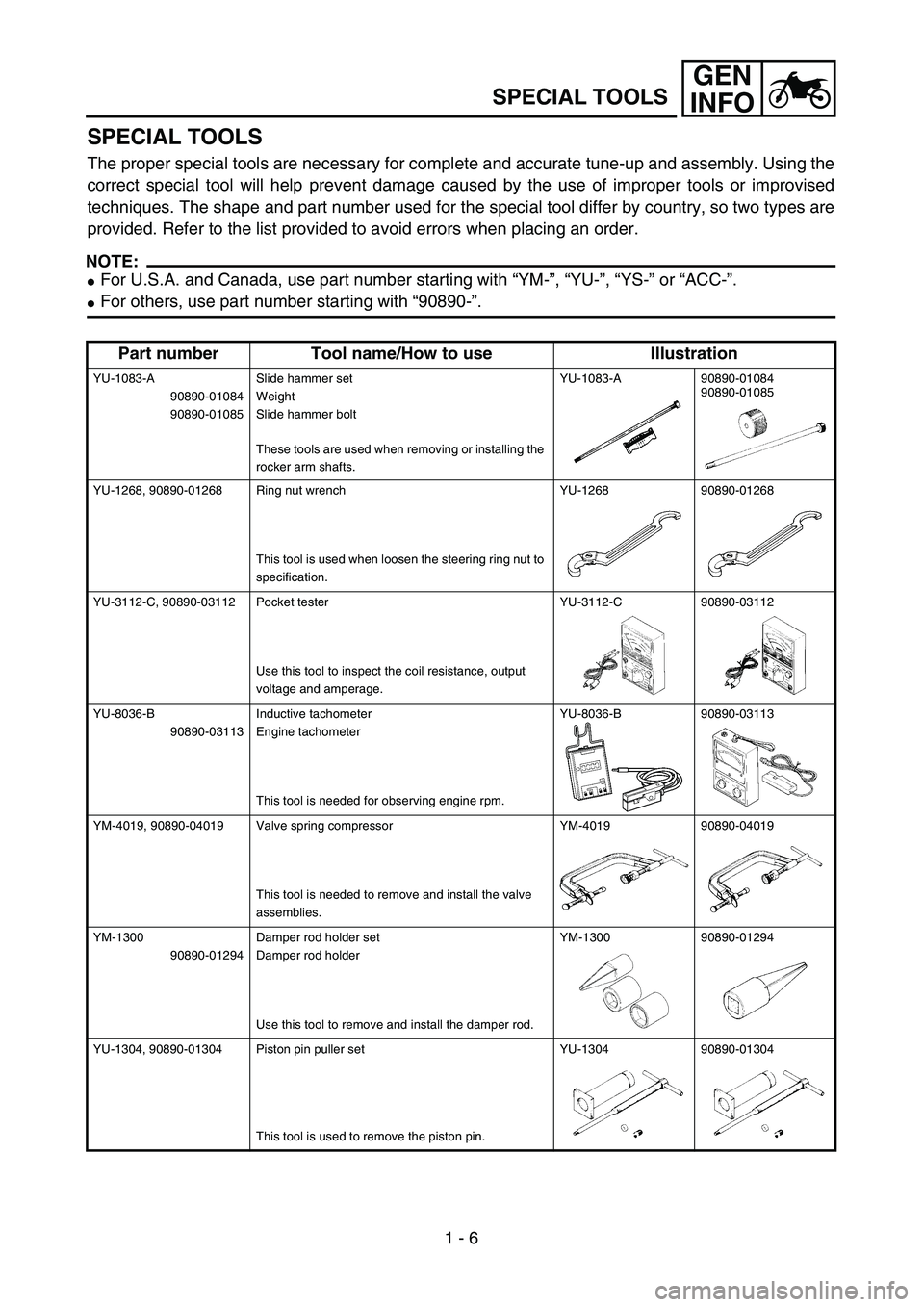

Page 36 of 364
1 - 6
GEN
INFO

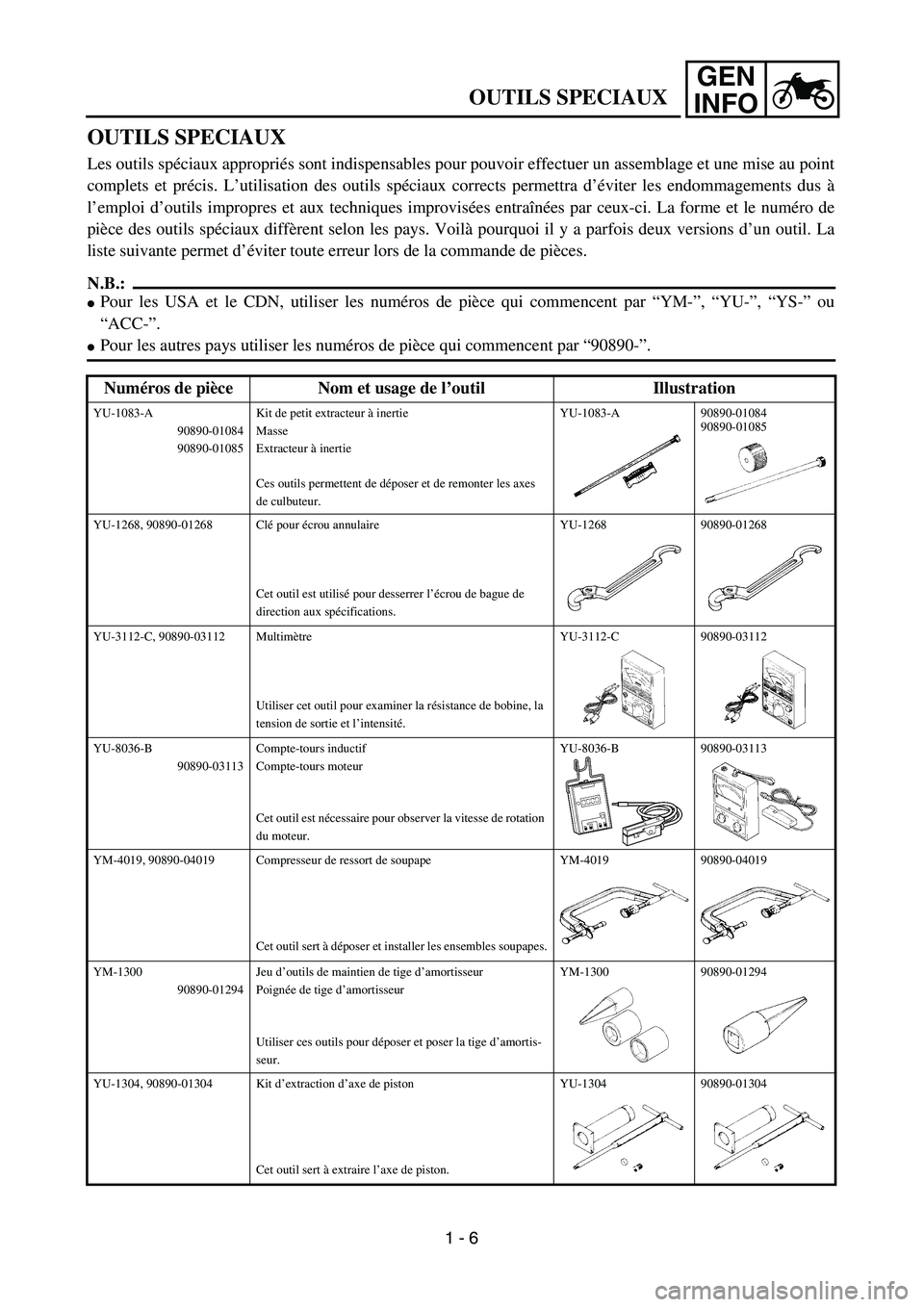

SPECIAL TOOLS
SPECIAL TOOLS
The proper special tools are necessary for complete and accurate tune-up and assembly. Using the
correct special tool will help prevent damage caused by the use of improper tools or improvised
techniques. The shape and part number used for the special tool differ by country, so two types are
provided. Refer to the list provided to avoid errors when placing an order.
NOTE:
For U.S.A. and Canada, use part number starting with “YM-”, “YU-”, “YS-” or “ACC-”.
For others, use part number starting with “90890-”.
Part number Tool name/How to use Illustration
YU-1083-A
90890-01084
90890-01085Slide hammer set
Weight
Slide hammer bolt
These tools are used when removing or installing the
rocker arm shafts.YU-1083-A 90890-01084
90890-01085
YU-1268, 90890-01268 Ring nut wrench
This tool is used when loosen the steering ring nut to
specification.YU-1268 90890-01268
YU-3112-C, 90890-03112 Pocket tester
Use this tool to inspect the coil resistance, output
voltage and amperage.YU-3112-C 90890-03112
YU-8036-B
90890-03113Inductive tachometer
Engine tachometer
This tool is needed for observing engine rpm.YU-8036-B 90890-03113
YM-4019, 90890-04019 Valve spring compressor
This tool is needed to remove and install the valve
assemblies.YM-4019 90890-04019
YM-1300
90890-01294Damper rod holder set
Damper rod holder
Use this tool to remove and install the damper rod.YM-1300 90890-01294
YU-1304, 90890-01304 Piston pin puller set
This tool is used to remove the piston pin.YU-1304 90890-01304
Page 37 of 364
1 - 7
GEN
INFO
SPECIAL TOOLS
YM-1312-A, 90890-01312Fuel level gauge
This gauge is used to measure the fuel level in the
float chamber.YM-1312-A 90890-01312
YM-1326, 90890-01326 T-handle
This tool is used for holding the damper rod holder
when removing or installing the damper rod holder.YM-1326 90890-01326
90890-01186 Fork seal driver attachment
This tool is used to installing the oil seal.90890-01186
YM-8035, 90890-01311 Valve adjusting tool
This tool is necessary for adjusting valve clearance.YM-8035 90890-01311
YM-33963, 90890-01184 Fork seal driver weight
This tool is used to installing the oil seal.YM-33963 90890-01184
YM-34487
90890-06754Dynamic spark tester
Ignition checker
This instrument is necessary for checking the ignition
system components.YM-34487 90890-06754
YM-33975, 90890-01403 Ring nut wrench
This tool is used when tighten the steering ring nut to
specification.YM-33975 90890-01403
YM-91042, 90890-04086 Clutch holding tool
This tool is used to hold the clutch when removing or
installing the clutch boss securing nut.YM-91042 90890-04086
YS-1880-A, 90890-01701 Sheave holder
This tool is used for when loosening or tightening the
flywheel magneto securing nut.YS-1880-A 90890-01701
Part number Tool name/How to use Illustration
Page 38 of 364
1 - 8
GEN
INFO
SPECIAL TOOLS

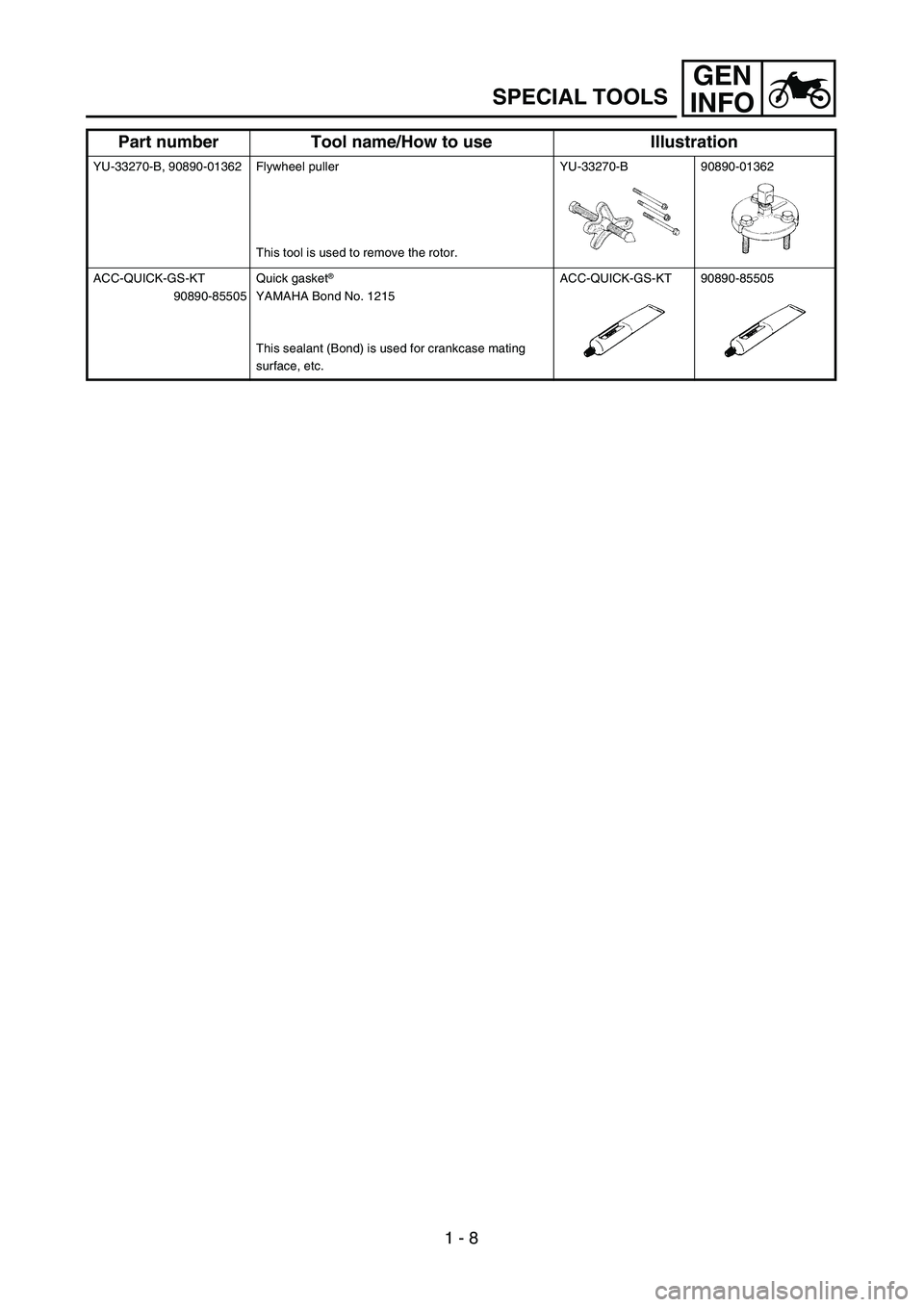

YU-33270-B, 90890-01362 Flywheel puller
This tool is used to remove the rotor.YU-33270-B 90890-01362
ACC-QUICK-GS-KT
90890-85505Quick gasket
®
YAMAHA Bond No. 1215
This sealant (Bond) is used for crankcase mating
surface, etc.ACC-QUICK-GS-KT 90890-85505
Part number Tool name/How to use Illustration
Page 39 of 364
GEN
INFO
OUTILS SPECIAUX
Les outils spéciaux appropriés sont indispensables pour pouvoir effectuer un assemblage et une mise au point
complets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements dus à
l’emploi d’outils impropres et aux techniques improvisées entraînées par ceux-ci. La forme et le numéro de
pièce des outils spéciaux diffèrent selon les pays. Voilà pourquoi il y a parfois deux versions d’un outil. La
liste suivante permet d’éviter toute erreur lors de la commande de pièces.
N.B.:
Pour les USA et le CDN, utiliser les numéros de pièce qui commencent par “YM-”, “YU-”, “YS-” ou
“ACC-”.
Pour les autres pays utiliser les numéros de pièce qui commencent par “90890-”.
Numéros de pièce Nom et usage de l’outil Illustration
YU-1083-A
90890-01084
90890-01085Kit de petit extracteur à inertie
Masse
Extracteur à inertie
Ces outils permettent de déposer et de remonter les axes
de culbuteur.YU-1083-A 90890-01084
90890-01085
YU-1268, 90890-01268 Clé pour écrou annulaire
Cet outil est utilisé pour desserrer l’écrou de bague de
direction aux spécifications.YU-1268 90890-01268
YU-3112-C, 90890-03112 Multimètre
Utiliser cet outil pour examiner la résistance de bobine, la
tension de sortie et l’intensité.YU-3112-C 90890-03112
YU-8036-B
90890-03113Compte-tours inductif
Compte-tours moteur
Cet outil est nécessaire pour observer la vitesse de rotation
du moteur.YU-8036-B 90890-03113
YM-4019, 90890-04019 Compresseur de ressort de soupape
Cet outil sert à déposer et installer les ensembles soupapes.YM-4019 90890-04019
YM-1300
90890-01294Jeu d’outils de maintien de tige d’amortisseur
Poignée de tige d’amortisseur
Utiliser ces outils pour déposer et poser la tige d’amortis-
seur.YM-1300 90890-01294
YU-1304, 90890-01304 Kit d’extraction d’axe de piston
Cet outil sert à extraire l’axe de piston.YU-1304 90890-01304
OUTILS SPECIAUX
1 - 6
Page 40 of 364
GEN
INFO
OUTILS SPECIAUX

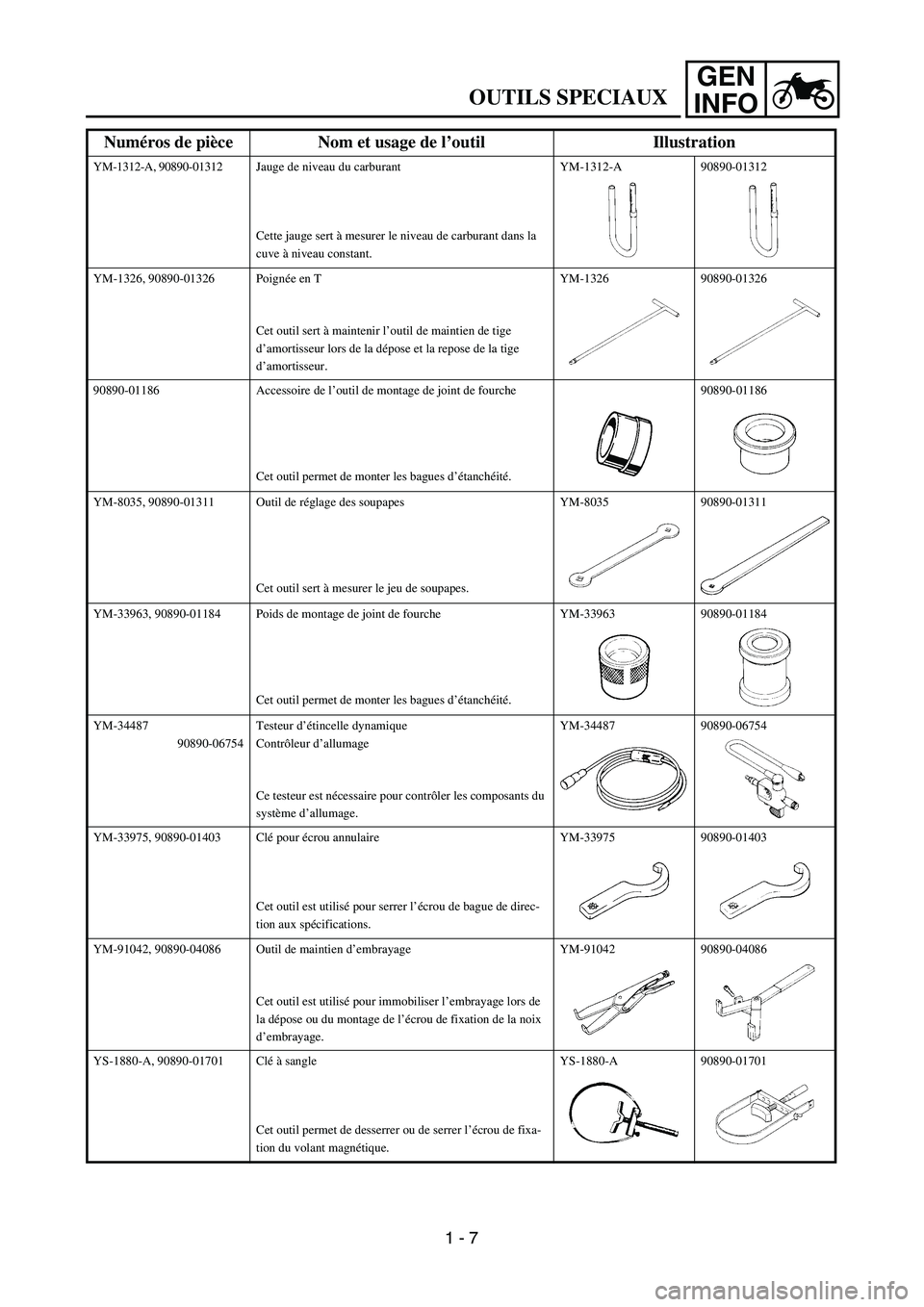

YM-1312-A, 90890-01312Jauge de niveau du carburant
Cette jauge sert à mesurer le niveau de carburant dans la
cuve à niveau constant.YM-1312-A 90890-01312
YM-1326, 90890-01326 Poignée en T
Cet outil sert à maintenir l’outil de maintien de tige
d’amortisseur lors de la dépose et la repose de la tige
d’amortisseur.YM-1326 90890-01326
90890-01186 Accessoire de l’outil de montage de joint de fourche
Cet outil permet de monter les bagues d’étanchéité.90890-01186
YM-8035, 90890-01311 Outil de réglage des soupapes
Cet outil sert à mesurer le jeu de soupapes.YM-8035 90890-01311
YM-33963, 90890-01184 Poids de montage de joint de fourche
Cet outil permet de monter les bagues d’étanchéité.YM-33963 90890-01184
YM-34487
90890-06754Testeur d’étincelle dynamique
Contrôleur d’allumage
Ce testeur est nécessaire pour contrôler les composants du
système d’allumage.YM-34487 90890-06754
YM-33975, 90890-01403 Clé pour écrou annulaire
Cet outil est utilisé pour serrer l’écrou de bague de direc-
tion aux spécifications.YM-33975 90890-01403
YM-91042, 90890-04086 Outil de maintien d’embrayage
Cet outil est utilisé pour immobiliser l’embrayage lors de
la dépose ou du montage de l’écrou de fixation de la noix
d’embrayage.YM-91042 90890-04086
YS-1880-A, 90890-01701 Clé à sangle
Cet outil permet de desserrer ou de serrer l’écrou de fixa-
tion du volant magnétique.YS-1880-A 90890-01701
Numéros de pièce Nom et usage de l’outil Illustration
1 - 7
