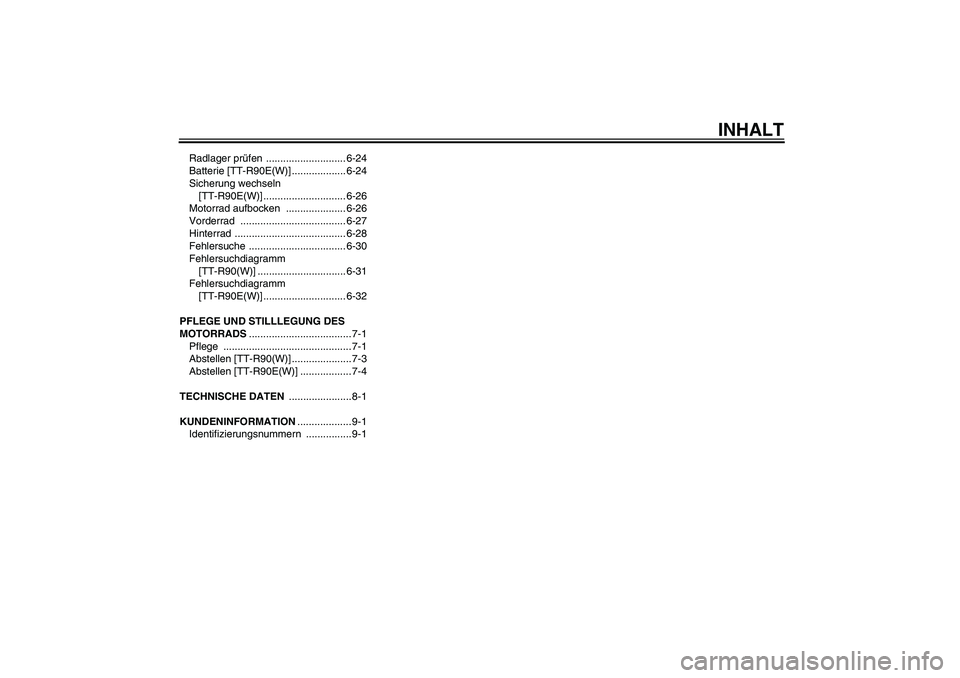

INHALT
Radlager prüfen ............................ 6-24
Batterie [TT-R90E(W)] ................... 6-24
Sicherung wechseln
[TT-R90E(W)] ............................. 6-26
Motorrad aufbocken ..................... 6-26
Vorderrad ..................................... 6-27
Hinterrad ....................................... 6-28
Fehlersuche .................................. 6-30
Fehlersuchdiagramm
[TT-R90(W)] ............................... 6-31
Fehlersuchdiagramm
[TT-R90E(W)] ............................. 6-32
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1
Pflege ............................................. 7-1
Abstellen [TT-R90(W)] .....................7-3
Abstellen [TT-R90E(W)] .................. 7-4
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U3P281G0.book Page 2 Monday, April 17, 2006 11:28 AM

1-1
1
SICHERHEITSINFORMATIONEN
GAU41860

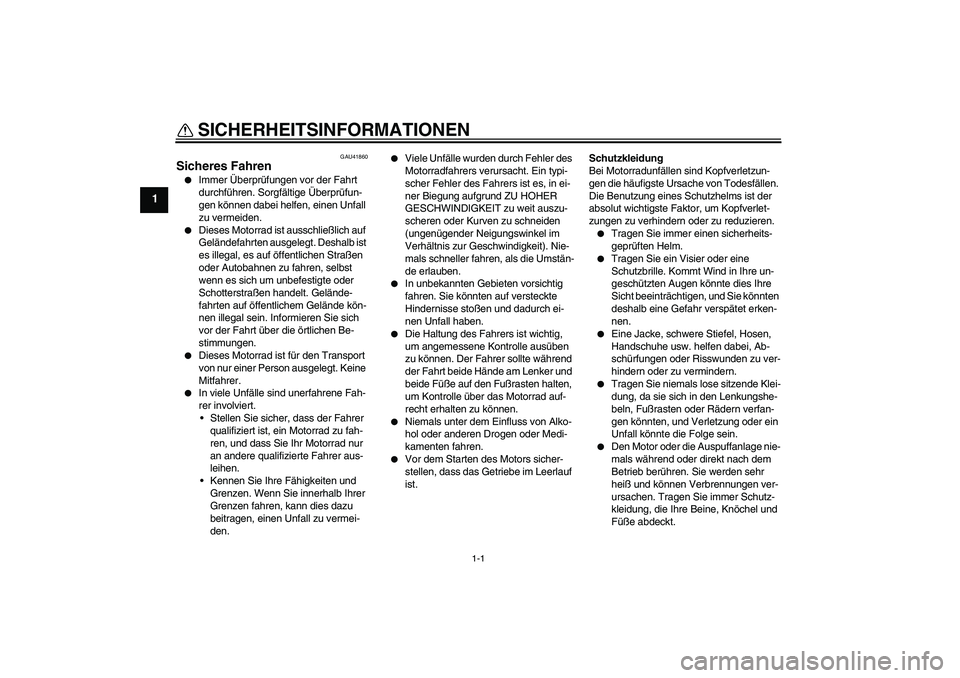

Sicheres Fahren

Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen, einen Unfall
zu vermeiden.


Dieses Motorrad ist ausschließlich auf
Geländefahrten ausgelegt. Deshalb ist
es illegal, es auf öffentlichen Straßen
oder Autobahnen zu fahren, selbst
wenn es sich um unbefestigte oder
Schotterstraßen handelt. Gelände-
fahrten auf öffentlichem Gelände kön-
nen illegal sein. Informieren Sie sich
vor der Fahrt über die örtlichen Be-
stimmungen.


Dieses Motorrad ist für den Transport
von nur einer Person ausgelegt. Keine
Mitfahrer.


In viele Unfälle sind unerfahrene Fah-
rer involviert.
Stellen Sie sicher, dass der Fahrer
qualifiziert ist, ein Motorrad zu fah-
ren, und dass Sie Ihr Motorrad nur
an andere qualifizierte Fahrer aus-
leihen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Biegung aufgrund ZU HOHER
GESCHWINDIGKEIT zu weit auszu-
scheren oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit). Nie-
mals schneller fahren, als die Umstän-
de erlauben.


In unbekannten Gebieten vorsichtig
fahren. Sie könnten auf versteckte
Hindernisse stoßen und dadurch ei-
nen Unfall haben.


Die Haltung des Fahrers ist wichtig,
um angemessene Kontrolle ausüben
zu können. Der Fahrer sollte während
der Fahrt beide Hände am Lenker und
beide Füße auf den Fußrasten halten,
um Kontrolle über das Motorrad auf-
recht erhalten zu können.


Niemals unter dem Einfluss von Alko-
hol oder anderen Drogen oder Medi-
kamenten fahren.


Vor dem Starten des Motors sicher-
stellen, dass das Getriebe im Leerlauf
ist.Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.


Tragen Sie immer einen sicherheits-
geprüften Helm.


Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.


Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.


Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.


Den Motor oder die Auspuffanlage nie-
mals während oder direkt nach dem
Betrieb berühren. Sie werden sehr
heiß und können Verbrennungen ver-
ursachen. Tragen Sie immer Schutz-
kleidung, die Ihre Beine, Knöchel und
Füße abdeckt.
U3P281G0.book Page 1 Monday, April 17, 2006 11:28 AM

SICHERHEITSINFORMATIONEN
1-2
1
Modifikationen
Modifikationen, die an diesem Motorrad
vorgenommen und nicht von Yamaha ge-
nehmigt worden sind, oder die Entfernung
von Originalausstattung, können das Motor-
rad zur Benutzung unsicher machen und
ernsthafte Körperverletzung nach sich zie-
hen. Modifikationen können auch Ihr Motor-
rad zur Benutzung illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör kann die Stabilität
und die Verhaltenscharakteristik Ihres Mo-
torrads beeinflussen, falls die Gewichtsver-
teilung des Motorrads verändert wird. Um
die Möglichkeit eines Unfalls zu vermeiden,
gehen Sie mit Zubehör, das Sie Ihrem Mo-
torrad hinzufügen, äußerst vorsichtig um.
Mit besonderer Umsicht fahren, wenn Zu-
behör hinzugefügt ist. Im Folgenden einige
allgemeine Richtlinien für das Hinzufügen
von Zubehör bei Ihrem Motorrad:
Beladung

Das Gewicht des Fahrers darf 40 kg
(88 lb) nicht überschreiten.


Das Gewicht des Zubehörs sollte so
niedrig und nahe wie möglich am Mo-
torrad gehalten werden. Stellen Sie si-
cher, dass das Gewicht so gleichmä-
ßig wie möglich auf beiden Seiten des Motorrads verteilt wird, um Ungleich-
gewicht oder Instabilität auf ein Min-
destmaß zu halten.


Sich verlagernde Gewichte können ein
plötzliches Ungleichgewicht schaffen.
Sicherstellen, dass das Zubehör si-
cher am Motorrad befestigt ist, bevor
Sie losfahren. Die Befestigung des Zu-
behörs häufig kontrollieren.


Niemals große oder schwere Gegen-
stände am Lenker, an der Teleskopga-
bel oder an der Vorderradabdeckung
befestigen.
Zubehör
Original Yamaha-Zubehörteile wurden spe-
ziell zur Verwendung an diesem Motorrad
entwickelt. Da Yamaha nicht alles andere
Zubehör, das erhältlich sein könnte, testen
kann, sind Sie selbst verantwortlich für die
richtige Auswahl, die Installation und Ver-
wendung von Zubehör, das nicht von
Yamaha hergestellt worden ist. Bei der Aus-
wahl und dem Einbau von Zubehör äußers-
te Vorsicht walten lassen.
Beachten Sie diese, sowie die unter “Bela-
dung” aufgeführten Richtlinien, wenn Sie
Zubehörteile anbringen.

Installieren Sie niemals Zubehör, das
die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkungsweg begrenzt oder die Be-
dienung der Kontrollvorrichtungen be-
hindert.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen Instabilität
schaffen. Wird Zubehör am Lenker
oder im Bereich der Teleskopgabel
angebracht, muss dieses so leicht
wie möglich sein und auf ein Mini-
mum gehalten werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit und Kontroll-
U3P281G0.book Page 2 Monday, April 17, 2006 11:28 AM

SICHERHEITSINFORMATIONEN
1-3
1
fähigkeit des Fahrers; deshalb wer-
den solche Zubehörteile nicht emp-
fohlen.

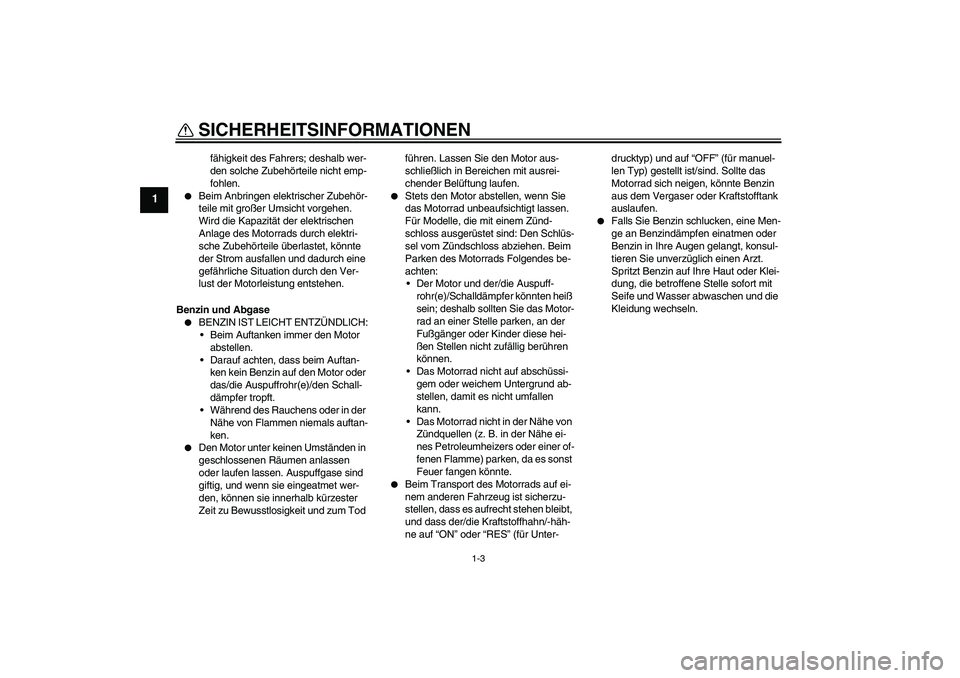

Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation durch den Ver-
lust der Motorleistung entstehen.
Benzin und Abgase


BENZIN IST LEICHT ENTZÜNDLICH:
Beim Auftanken immer den Motor
abstellen.
Darauf achten, dass beim Auftan-
ken kein Benzin auf den Motor oder
das/die Auspuffrohr(e)/den Schall-
dämpfer tropft.
Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.


Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig, und wenn sie eingeatmet wer-
den, können sie innerhalb kürzester
Zeit zu Bewusstlosigkeit und zum Tod führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.


Stets den Motor abstellen, wenn Sie
das Motorrad unbeaufsichtigt lassen.
Für Modelle, die mit einem Zünd-
schloss ausgerüstet sind: Den Schlüs-
sel vom Zündschloss abziehen. Beim
Parken des Motorrads Folgendes be-
achten:
Der Motor und der/die Auspuff-
rohr(e)/Schalldämpfer könnten heiß
sein; deshalb sollten Sie das Motor-
rad an einer Stelle parken, an der
Fußgänger oder Kinder diese hei-
ßen Stellen nicht zufällig berühren
können.
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
Das Motorrad nicht in der Nähe von
Zündquellen (z. B. in der Nähe ei-
nes Petroleumheizers oder einer of-
fenen Flamme) parken, da es sonst
Feuer fangen könnte.


Beim Transport des Motorrads auf ei-
nem anderen Fahrzeug ist sicherzu-
stellen, dass es aufrecht stehen bleibt,
und dass der/die Kraftstoffhahn/-häh-
ne auf “ON” oder “RES” (für Unter-drucktyp) und auf “OFF” (für manuel-
len Typ) gestellt ist/sind. Sollte das
Motorrad sich neigen, könnte Benzin
aus dem Vergaser oder Kraftstofftank
auslaufen.


Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.
U3P281G0.book Page 3 Monday, April 17, 2006 11:28 AM

SICHERHEITSINFORMATIONEN
1-4
1
GAU41370

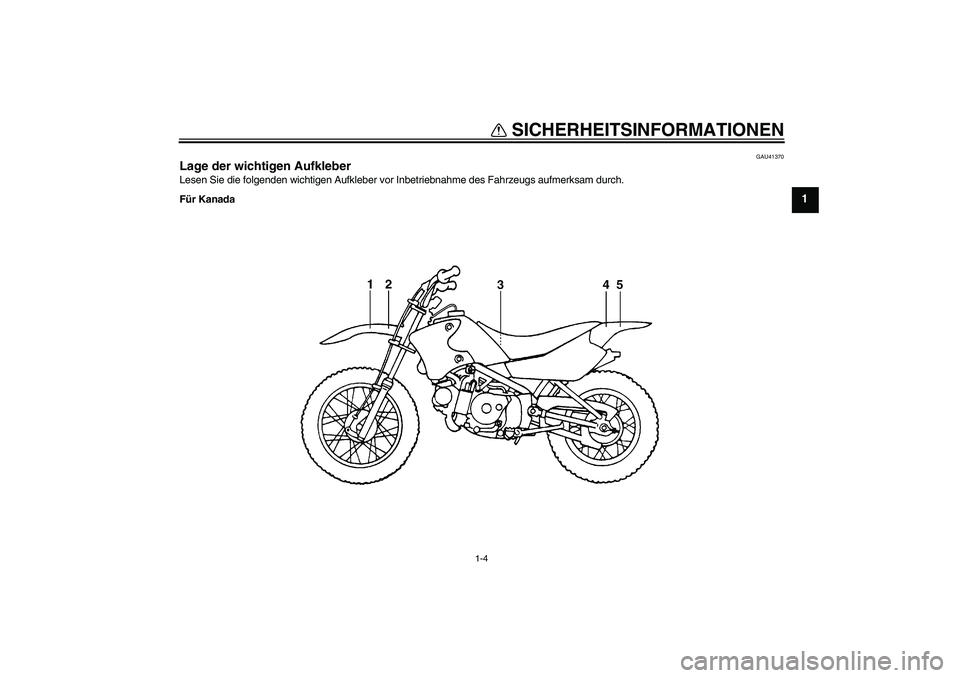

Lage der wichtigen Aufkleber Lesen Sie die folgenden wichtigen Aufkleber vor Inbetriebnahme des Fahrzeugs aufmerksam durch.

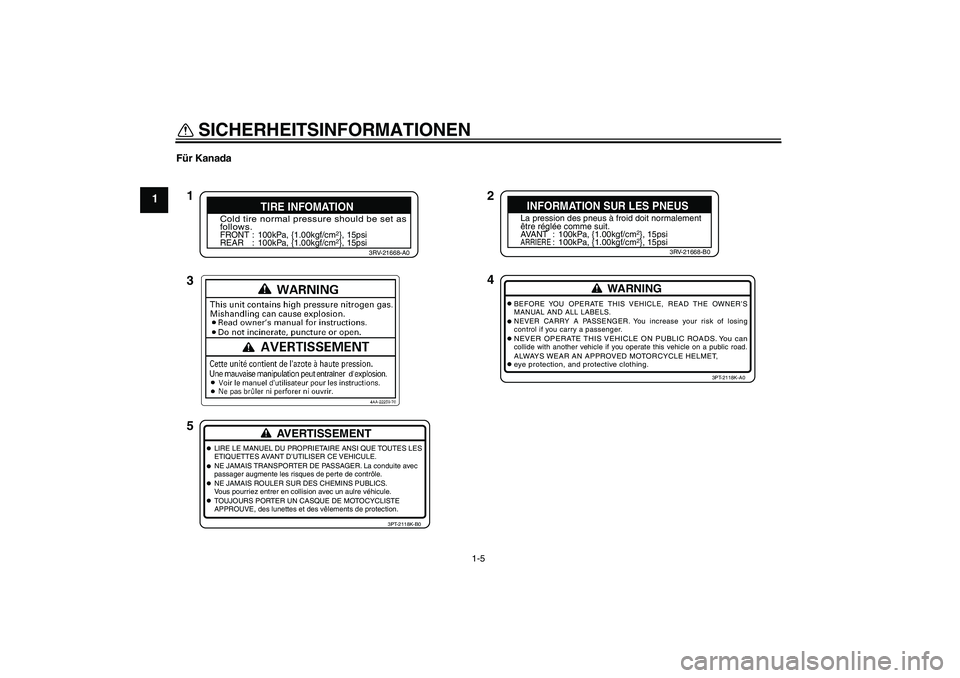

Für Kanada
U3P281G0.book Page 4 Monday, April 17, 2006 11:28 AM

SICHERHEITSINFORMATIONEN
1-5
1
Für Kanada
2
4 1
3
5
Cold tire normal pressure should be set as
follows.FRONT : 100kPa, {1.00kgf/cm
2}, 15psi
REAR : 100kPa, {1.00kgf/cm2}, 15psi
3RV-21668-A0
TIRE INFOMATION
La pression des pneus à froid doit normalement
être réglée comme suit.
AVANT : 100kPa, {1.00kgf/cm
2}, 15psi
ARRIERE
: 100kPa, {1.00kgf/cm
2}, 15psi
3RV-21668-B0
INFORMATION SUR LES PNEUS
WARNING
3PT-2118K-A0
BEFORE YOU OPERATE THIS VEHICLE, READ THE OWNER’S
MANUAL AND ALL LABELS.
NEVER CARRY A PASSENGER. You increase your risk of losing
control if you carry a passenger.NEVER OPERATE THIS VEHICLE ON PUBLIC ROADS. You can collide with another vehicle if you operate this vehicle on a public road.ALWAYS WEAR AN APPROVED MOTORCYCLE HELMET,
eye protection, and protective clothing.
AVERTISSEMENT
3PT-2118K-B0
LIRE LE MANUEL DU PROPRIETAIRE ANSI QUE TOUTES LES
ETIQUETTES AVANT D’UTILISER CE VEHICULE.
NE JAMAIS TRANSPORTER DE PASSAGER. La conduite avec
passager augmente les risques de perte de contrôle.
NE JAMAIS ROULER SUR DES CHEMINS PUBLICS.
Vous pourriez entrer en collision avec un aulre véhicule.
TOUJOURS PORTER UN CASQUE DE MOTOCYCLISTE
APPROUVE, des lunettes et des vêlements de protection.
U3P281G0.book Page 5 Monday, April 17, 2006 11:28 AM

SICHERHEITSINFORMATIONEN
1-6
1

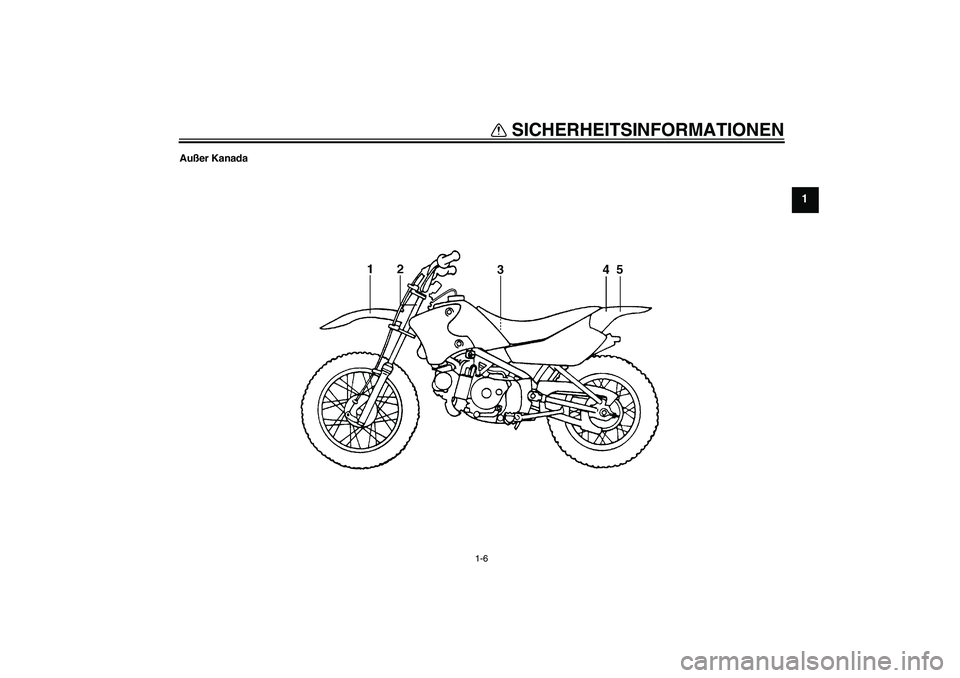

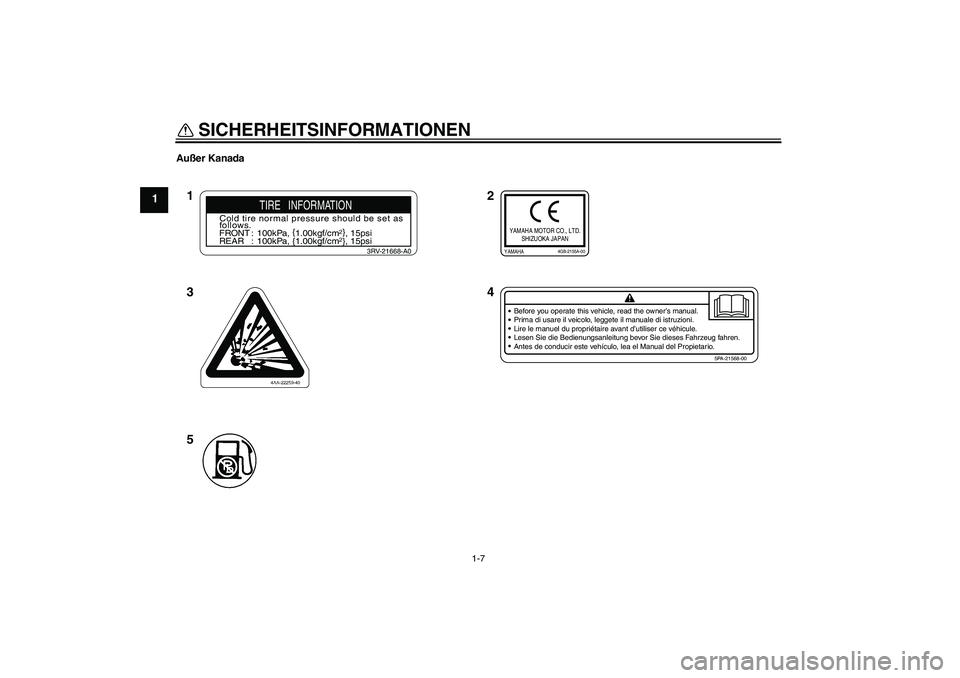

Außer Kanada
U3P281G0.book Page 6 Monday, April 17, 2006 11:28 AM

SICHERHEITSINFORMATIONEN
1-7
1
Außer Kanada
2
4 1
3
5
Before you operate this vehicle, read the owner’s manual.
Prima di usare il veicolo, leggete il manuale di istruzioni.
Lire le manuel du propriétaire avant d’utiliser ce véhicule.
Lesen Sie die Bedienungsanleitung bevor Sie dieses Fahrzeug fahren.
Antes de conducir este vehículo, lea el Manual del Propietario.
5PA-21568-00
TIRE INFORMATION
Cold tire normal pressure should be set as
follows.
FRONT : 100kPa, {
1.00kgf/cm
2}
, 15psi
REAR : 100kPa, {1.00kgf/cm2}, 15psi
3RV-21668-A0
YAMAHA MOTOR CO., LTD.
SHIZUOKA JAPANYAMAHA
4GB-2155A-00
U3P281G0.book Page 7 Monday, April 17, 2006 11:28 AM

FAHRZEUGBESCHREIBUNG
2-1
2
GAU10410

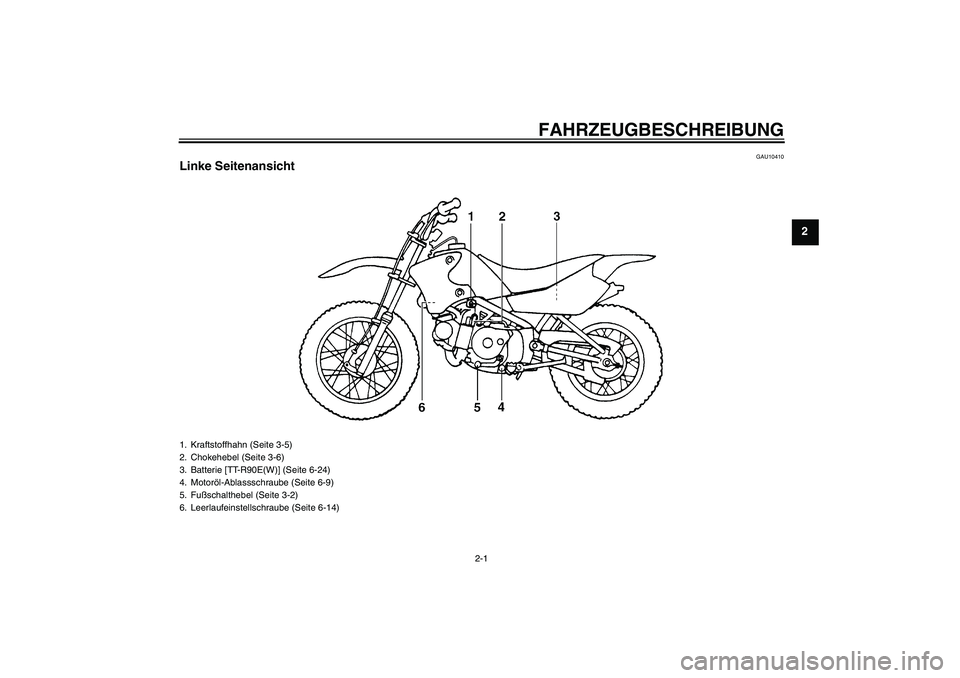

Linke Seitenansicht1. Kraftstoffhahn (Seite 3-5)
2. Chokehebel (Seite 3-6)
3. Batterie [TT-R90E(W)] (Seite 6-24)
4. Motoröl-Ablassschraube (Seite 6-9)
5. Fußschalthebel (Seite 3-2)
6. Leerlaufeinstellschraube (Seite 6-14)
U3P281G0.book Page 1 Monday, April 17, 2006 11:28 AM

FAHRZEUGBESCHREIBUNG
2-2
2
GAU10420

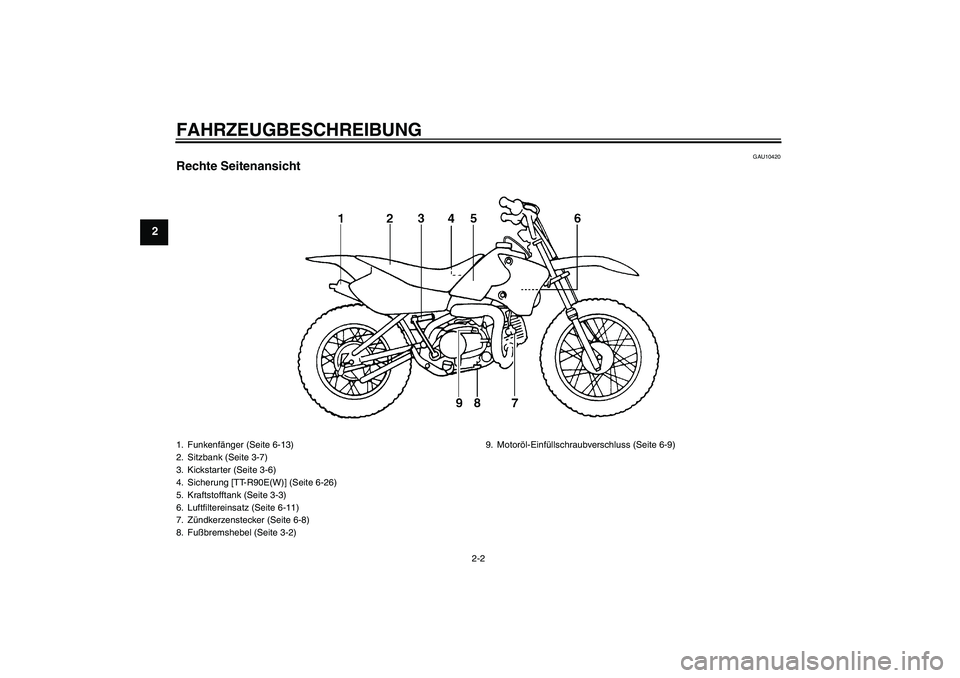

Rechte Seitenansicht1. Funkenfänger (Seite 6-13)
2. Sitzbank (Seite 3-7)
3. Kickstarter (Seite 3-6)
4. Sicherung [TT-R90E(W)] (Seite 6-26)
5. Kraftstofftank (Seite 3-3)
6. Luftfiltereinsatz (Seite 6-11)
7. Zündkerzenstecker (Seite 6-8)
8. Fußbremshebel (Seite 3-2)9. Motoröl-Einfüllschraubverschluss (Seite 6-9)U3P281G0.book Page 2 Monday, April 17, 2006 11:28 AM
