YAMAHA TTR90 2007 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAUM1650

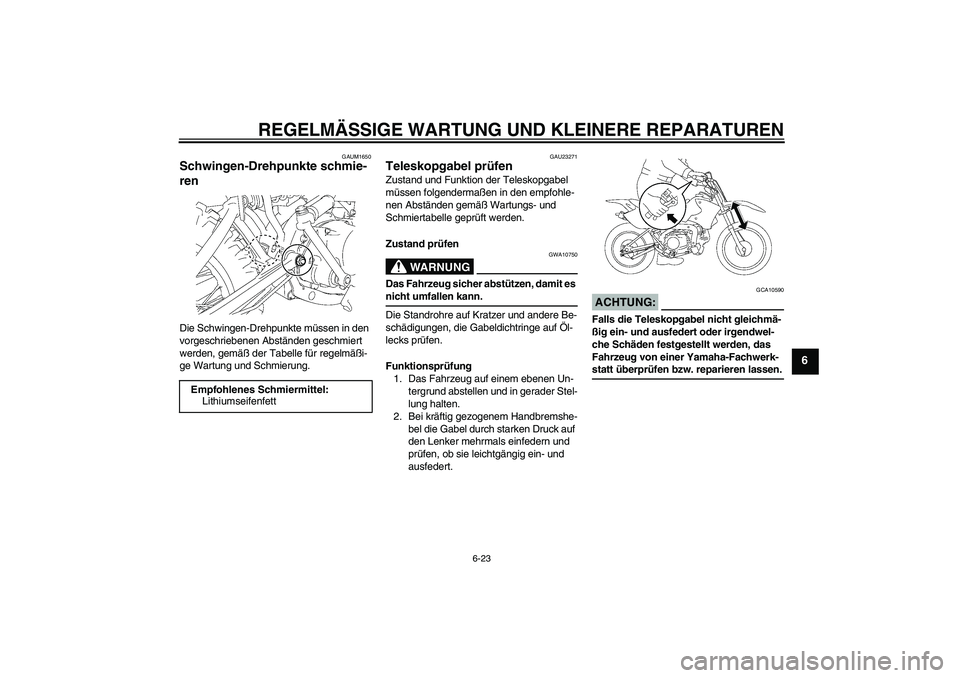

Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in den
vorgeschriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
GAU23271
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG:
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U3P281G0.book Page 23 Monday, April 17, 2006 11:28 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
GAU23280

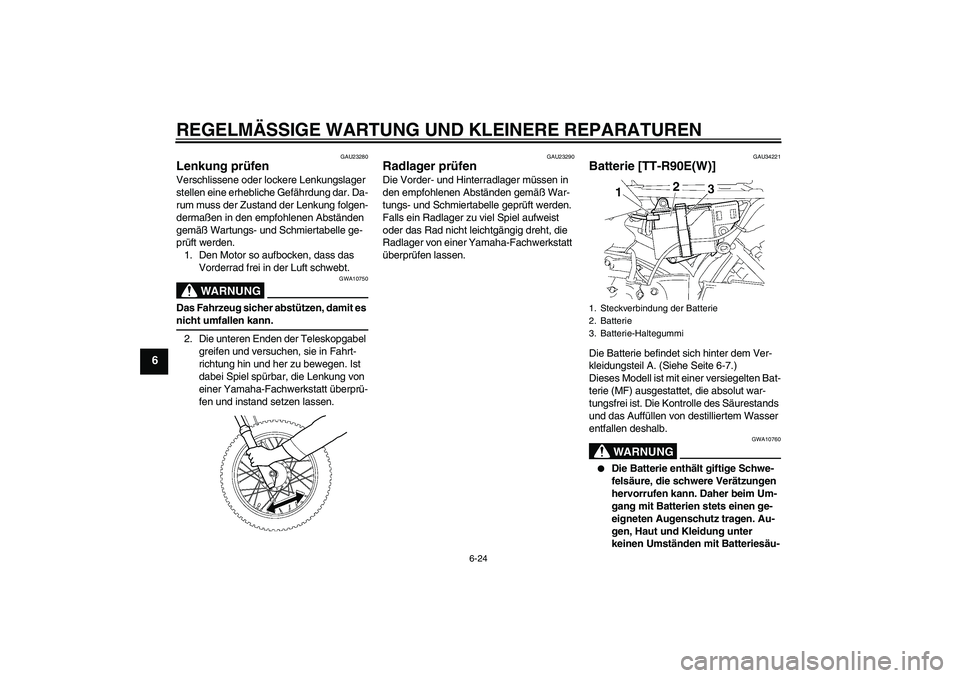

Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor so aufbocken, dass das
Vorderrad frei in der Luft schwebt.
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU34221
Batterie [TT-R90E(W)]Die Batterie befindet sich hinter dem Ver-
kleidungsteil A. (Siehe Seite 6-7.)
Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
1. Steckverbindung der Batterie
2. Batterie
3. Batterie-Haltegummi
U3P281G0.book Page 24 Monday, April 17, 2006 11:28 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6

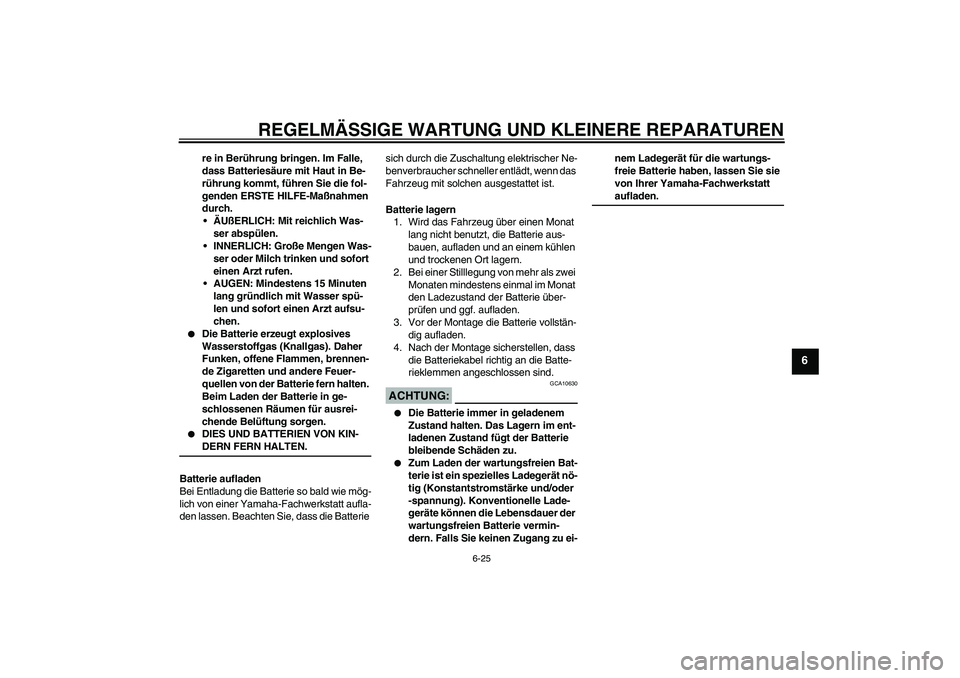

re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:
GCA10630


Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.


Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-nem Ladegerät für die wartungs-
freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt
aufladen.
U3P281G0.book Page 25 Monday, April 17, 2006 11:28 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
GAU23490

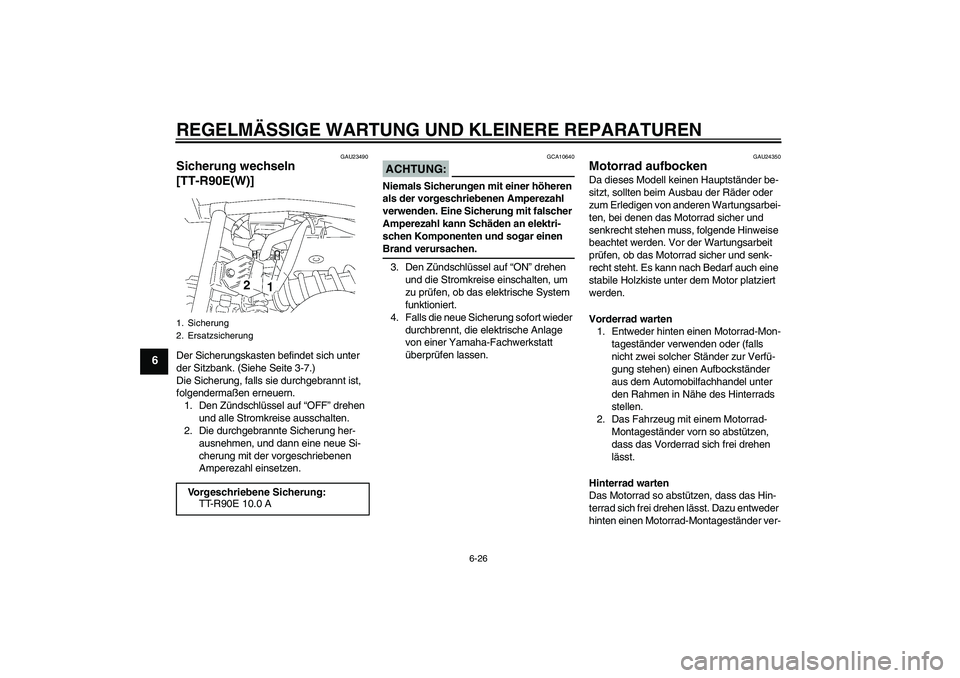

Sicherung wechseln
[TT-R90E(W)]Der Sicherungskasten befindet sich unter
der Sitzbank. (Siehe Seite 3-7.)
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und alle Stromkreise ausschalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.
3. Den Zündschlüssel auf “ON” drehen
und die Stromkreise einschalten, um
zu prüfen, ob das elektrische System
funktioniert.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-
1. Sicherung
2. ErsatzsicherungVorgeschriebene Sicherung:
TT-R90E 10.0 A
U3P281G0.book Page 26 Monday, April 17, 2006 11:28 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

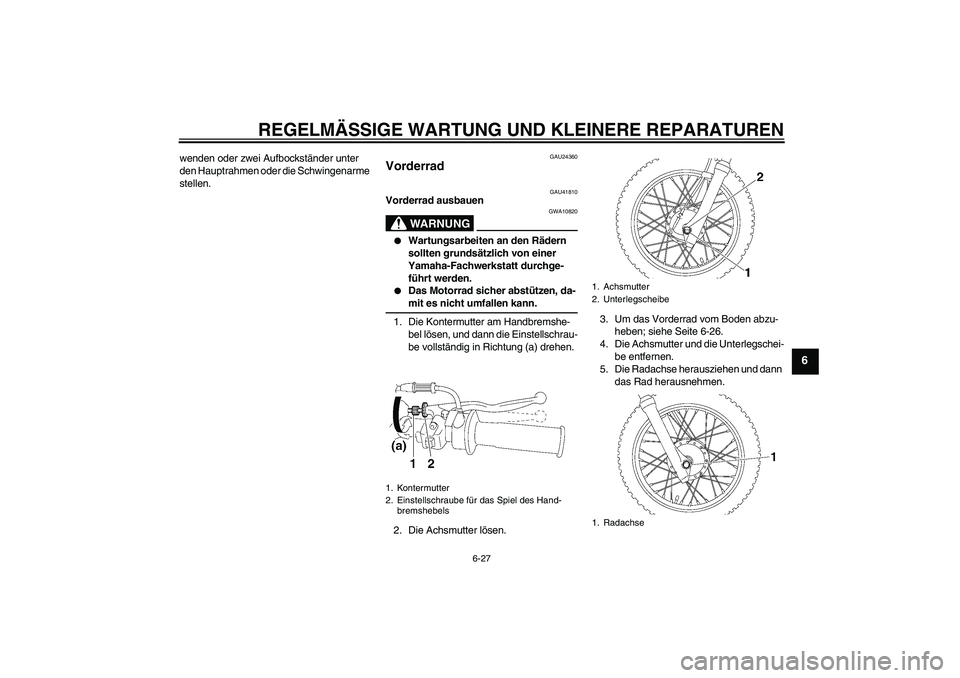

6-27
6
wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
GAU24360
Vorderrad
GAU41810
Vorderrad ausbauen
WARNUNG
GWA10820


Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.


Das Motorrad sicher abstützen, da-mit es nicht umfallen kann.
1. Die Kontermutter am Handbremshe-
bel lösen, und dann die Einstellschrau-
be vollständig in Richtung (a) drehen.
2. Die Achsmutter lösen.3. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 6-26.
4. Die Achsmutter und die Unterlegschei-
be entfernen.
5. Die Radachse herausziehen und dann
das Rad herausnehmen.
1. Kontermutter
2. Einstellschraube für das Spiel des Hand-
bremshebels
1. Achsmutter
2. Unterlegscheibe
1. Radachse
U3P281G0.book Page 27 Monday, April 17, 2006 11:28 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
GAU41691

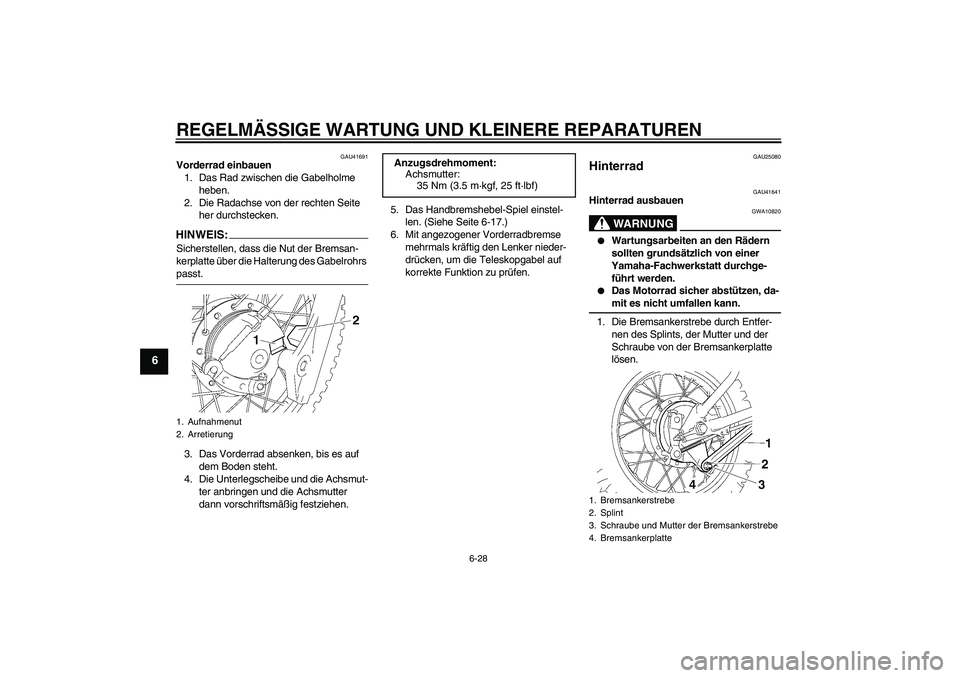

Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Die Radachse von der rechten Seite
her durchstecken.HINWEI
S:
Sicherstellen, dass die Nut der Bremsan-
kerplatte über die Halterung des Gabelrohrs passt.
3. Das Vorderrad absenken, bis es auf
dem Boden steht.
4. Die Unterlegscheibe und die Achsmut-
ter anbringen und die Achsmutter
dann vorschriftsmäßig festziehen.5. Das Handbremshebel-Spiel einstel-
len. (Siehe Seite 6-17.)
6. Mit angezogener Vorderradbremse
mehrmals kräftig den Lenker nieder-
drücken, um die Teleskopgabel auf
korrekte Funktion zu prüfen.
GAU25080
Hinterrad
GAU41641
Hinterrad ausbauen
WARNUNG
GWA10820


Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.


Das Motorrad sicher abstützen, da-mit es nicht umfallen kann.
1. Die Bremsankerstrebe durch Entfer-
nen des Splints, der Mutter und der
Schraube von der Bremsankerplatte
lösen.
1. Aufnahmenut
2. Arretierung
Anzugsdrehmoment:
Achsmutter:
35 Nm (3.5 m·kgf, 25 ft·lbf)
1. Bremsankerstrebe
2. Splint
3. Schraube und Mutter der Bremsankerstrebe
4. Bremsankerplatte
U3P281G0.book Page 28 Monday, April 17, 2006 11:28 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

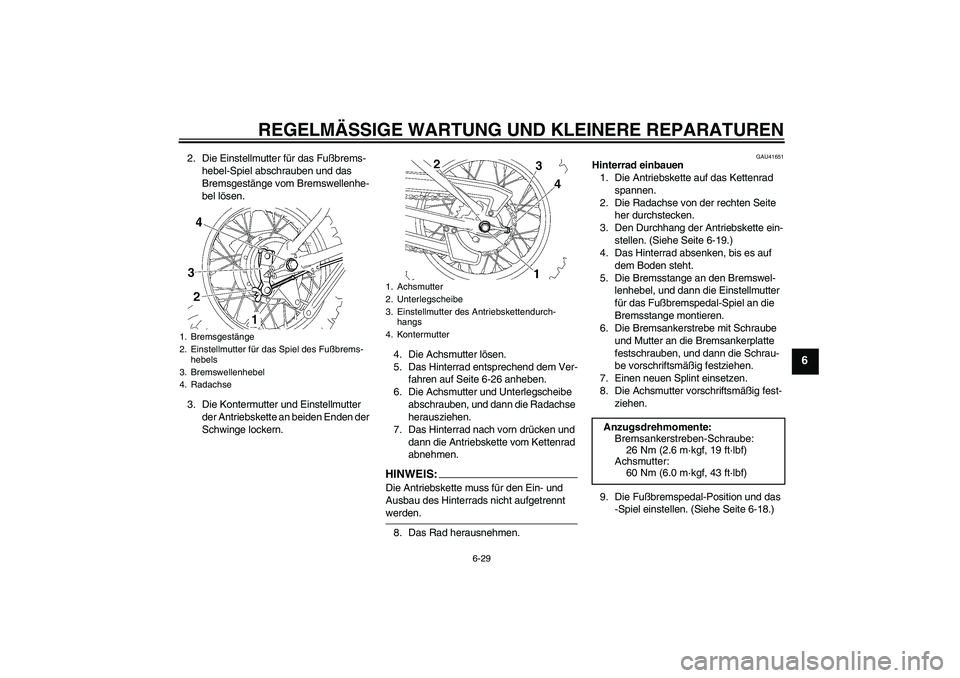

6-29
6
2. Die Einstellmutter für das Fußbrems-
hebel-Spiel abschrauben und das
Bremsgestänge vom Bremswellenhe-
bel lösen.
3. Die Kontermutter und Einstellmutter
der Antriebskette an beiden Enden der
Schwinge lockern.4. Die Achsmutter lösen.
5. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-26 anheben.
6. Die Achsmutter und Unterlegscheibe
abschrauben, und dann die Radachse
herausziehen.
7. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS:Die Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt werden.
8. Das Rad herausnehmen.
GAU41651
Hinterrad einbauen
1. Die Antriebskette auf das Kettenrad
spannen.
2. Die Radachse von der rechten Seite
her durchstecken.
3. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-19.)
4. Das Hinterrad absenken, bis es auf
dem Boden steht.
5. Die Bremsstange an den Bremswel-
lenhebel, und dann die Einstellmutter
für das Fußbremspedal-Spiel an die
Bremsstange montieren.
6. Die Bremsankerstrebe mit Schraube
und Mutter an die Bremsankerplatte
festschrauben, und dann die Schrau-
be vorschriftsmäßig festziehen.
7. Einen neuen Splint einsetzen.
8. Die Achsmutter vorschriftsmäßig fest-
ziehen.
9. Die Fußbremspedal-Position und das
-Spiel einstellen. (Siehe Seite 6-18.)
1. Bremsgestänge
2. Einstellmutter für das Spiel des Fußbrems-
hebels
3. Bremswellenhebel
4. Radachse
1. Achsmutter
2. Unterlegscheibe
3. Einstellmutter des Antriebskettendurch-
hangs
4. Kontermutter
Anzugsdrehmomente:
Bremsankerstreben-Schraube:
26 Nm (2.6 m·kgf, 19 ft·lbf)
Achsmutter:
60 Nm (6.0 m·kgf, 43 ft·lbf)
U3P281G0.book Page 29 Monday, April 17, 2006 11:28 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6

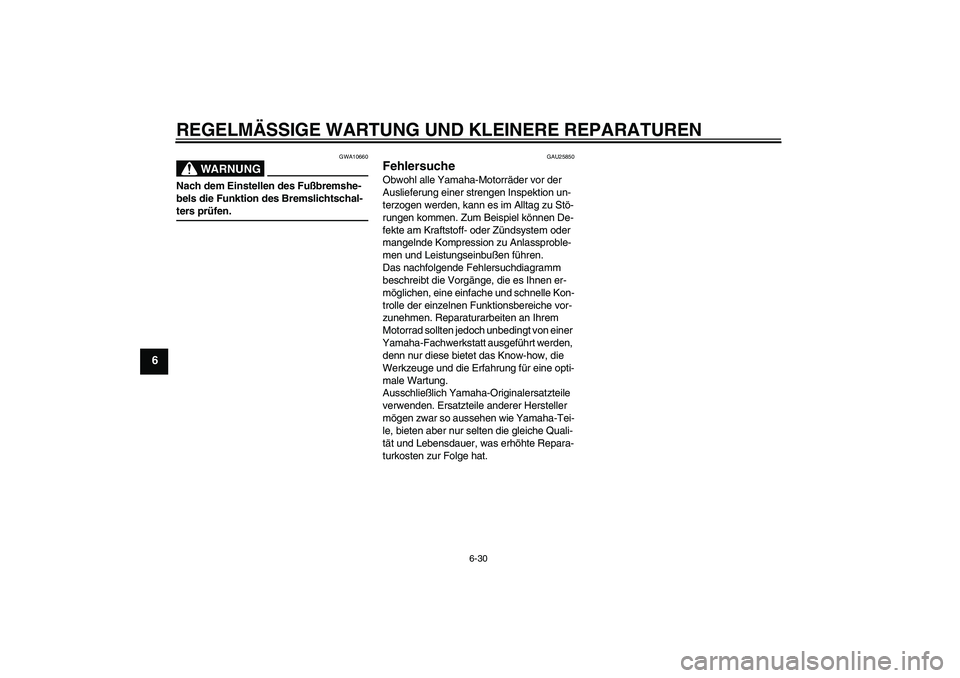

WARNUNG
GWA10660
Nach dem Einstellen des Fußbremshe-
bels die Funktion des Bremslichtschal-ters prüfen.
GAU25850
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
U3P281G0.book Page 30 Monday, April 17, 2006 11:28 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6
GAU25971

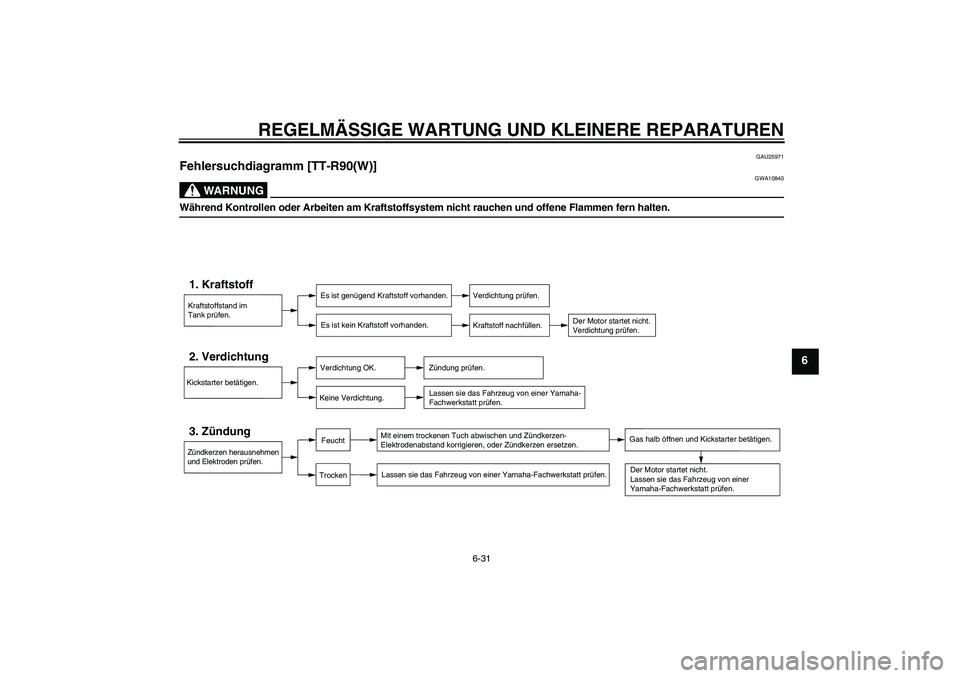

Fehlersuchdiagramm [TT-R90(W)]
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
Kickstarter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
TrockenFeucht
Gas halb öffnen und Kickstarter betätigen.
U3P281G0.book Page 31 Monday, April 17, 2006 11:28 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
6
GAU25901

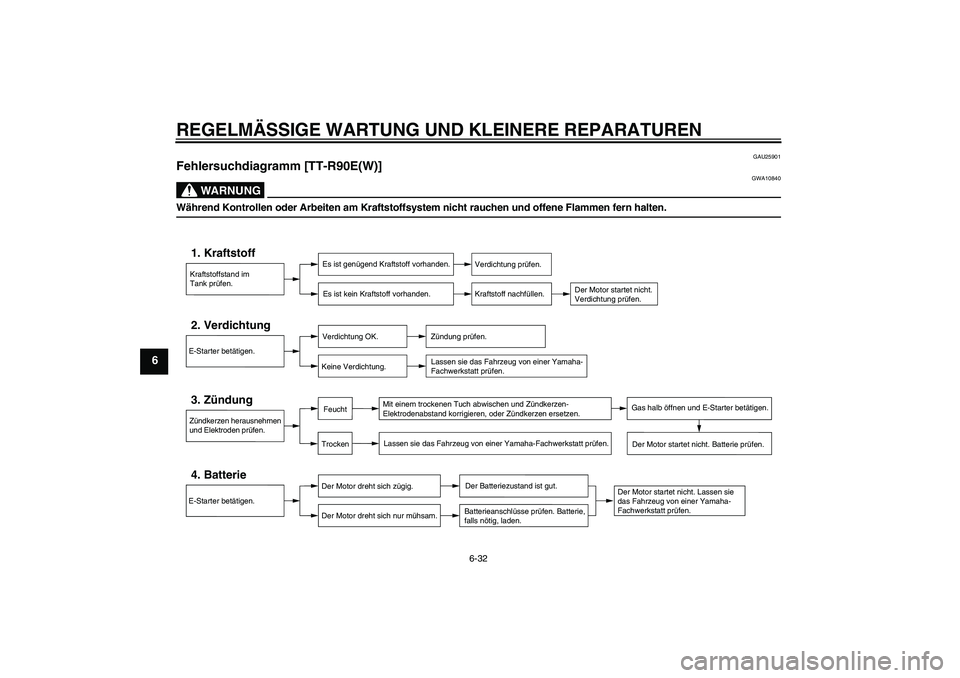

Fehlersuchdiagramm [TT-R90E(W)]
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
Gas halb öffnen und E-Starter betätigen.
U3P281G0.book Page 32 Monday, April 17, 2006 11:28 AM
