PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
1
2
3
4
56
7
8
9
2. Verwijder de stelmoer waarmee de
vrije slag van het rempedaal wordt
afgesteld en haal dan de rempedaal-
stang los van de remnokhefboom.
3. Draai de stelplaat voor de aandrijf-
ketting aan beide zijden van de
swingarm helemaal richting a.
4. Licht het achterwiel van de grond
volgens de werkwijze op pagina
6-37.
5. Verwijder de wielasmoer en trek dan
de voorwielas los.
6. Druk het wiel naar voren en haal dan
de aandrijfketting van het achter-
tandwiel.OPMERKING:De aandrijfketting hoeft niet te worden
gedemonteerd om het achterwiel te ver-
wijderen en aan te brengen.7. Verwijder het wiel.
DAU03520
Aanbrengen van het achterwiel
1. Steek de wielas in vanaf de linkerzij-
de.OPMERKING:Controleer of de stelplaten voor de aan-
drijfketting met de inslagmerkzijde aan de
buitenkant gemonteerd zijn en of de sleuf
in de remankerplaat over de aanslag op
de swingarm valt.2. Breng de aandrijfketting aan over
het achtertandwiel en stel dan de
aandrijfketting strak. (Zie pagina
6-26 voor de werkwijze bij spannen
van de aandrijfketting.)3. Breng de wielasmoer aan en laat het
achterwiel dan zakken zodat dit op
de grond rust.
4. Draai de wielasmoer vast met het
voorgeschreven aanhaalmoment.
5. Monteer de rempedaalstang aan de
remnokhefboom en breng dan de
stelmoer voor vrije rempedaalslag
aan op de rempedaalstang.
6. Stel de vrije slag van het rempedaal
af. (Zie pagina 6-21 voor afstelpro-
cedures voor de vrije slag van het
rempedaal.)
DW000103
X@Controleer de werking van het remlicht
na het afstellen van de vrije rempe-
daalslag.
Aanhaalmoment:
Wielasmoer:
90 Nm (9,0 mákg)
5EK-9-D1 (TW125)Oranda 5/23/00 9:51 AM Page 69

6-41
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
1
2
3
4
56
7
8
9
DAU01008
StoringzoekenYamaha motorfietsen ondergaan een
grondige inspectie voordat ze vanaf de
fabriek op transport gaan, maar tijdens
gebruik kunnen toch storingen optreden.
Problemen in de brandstof-, compressie-
of ontstekingssystemen kunnen bijvoor-
beeld de oorzaak zijn van slecht starten
of een afname in motorvermogen.
In het volgende storingzoekschema is
een snelle en gemakkelijke werkwijze
weergegeven om deze vitale systemen
zelf te kunnen controleren. Ga met uw
motorfiets echter wel naar een Yamaha
dealer als reparaties nodig zijn, hier zijn
vakkundige monteurs aanwezig die
beschikken over het benodigde gereed-
schap en de ervaring en vakkennis om
het nodige onderhoud aan de machine
correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele
onderdelen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van min-
dere kwaliteit en hebben een kortere
levensduur, zodat dan later mogelijk toch
dure reparaties nodig zijn.
5EK-9-D1 (TW125)Oranda 5/23/00 9:51 AM Page 70

6-42
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
1
2
3
4
56
7
8
9
DAU03009

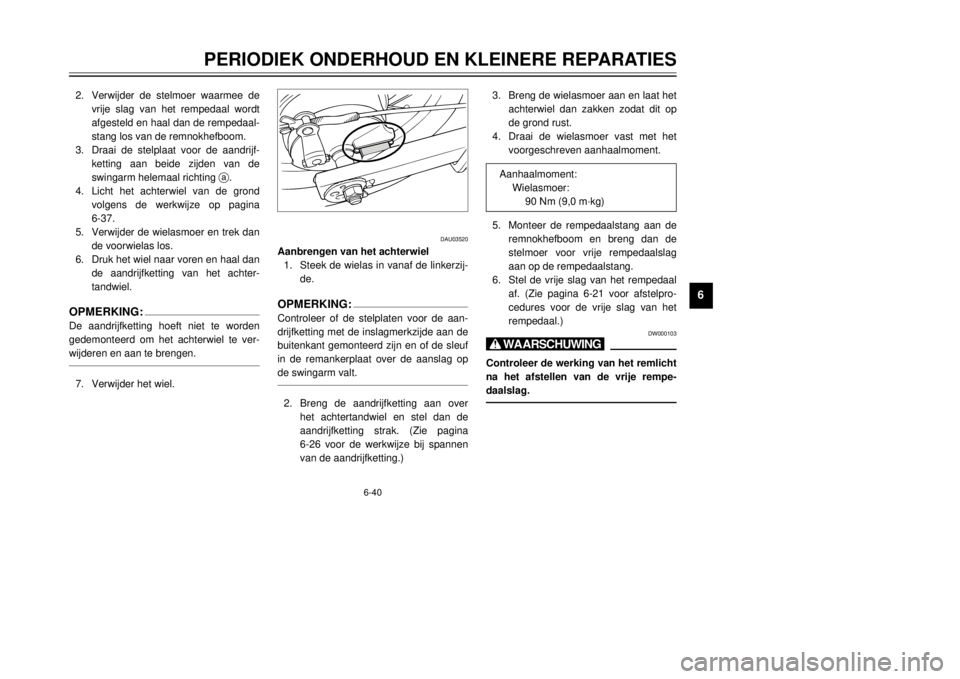

Lijst voor het opsporen van storingen
DW000125
X@Uit de buurt blijven van open vuur en niet roken bij het controleren of repareren van het brandstofsys-
teem.2. Kompressie
3. Outsteking
4. Accu 1. BrandstofKontroleer of er ben-
zine in de tank zit.Er is benzine.
Er is een beetje benzine.Vervolg met het kontroleren van de kompressie.
Vul benzine bij. Motor start niet: vervolg met compressiecontrole.
Laat de motor rond-
draaien met de start-
motor.Er is kompressie.
Er is geen kompressie.Vervolg met het kontroleren van de ontsteking.
Vraag uw Yamaha dealer om inspektie.
Verwijder de bougies
en Kontroleer de
elektroden-afstand.Nat.
Droog.Veeg de bougies schoon met een droge doek en
stel de elektrodenafstand bij of vervang de bougie.
Vraag uw Yamaha dealer om inspektie.Open de gasklep halverwege
en start de motor.
Start de motor niet, Kontrol-
eer dan de accu.
Laat de motor rond-
draaien met de start-
motor.De motor draair snel
rond.
De motor draait lang-
zaam rond.De accu is in orde.
Motor start niet:
verzoek een Yamaha
dealer om inspectie.
Kontroleer het electrolietpeil, laad de
accu op en kontroleer de aansluitingen.
5EK-9-D1 (TW125)Oranda 5/23/00 9:51 AM Page 71

7-1
DAU03521
VERZORGING EN STALLING VAN DE MOTORFIETS
1
2
3
4
5
67
8
9
VerzorgingDe open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roest-
vorming en corrosie, ook al zijn hoog-
waardige componenten gebruikt. Een
roestige uitlaatpijp valt bij een auto niet zo
op, bij een motorfiets is dit echter nadelig
voor de algehele aanblik. Regelmatige en
correcte verzorging is niet alleen vereist
volgens de garantiebepalingen, maar ver-
zekert ook een fraai uiterlijk van de
machine, verlengt de levensduur en ver-
betert de prestaties.Alvorens te reinigen
1. Dek de uitlaatdemper af met een
plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aanslui-
tingen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling,
zoals verbrande olie op het carter,
met een ontvetter en een borstel,
maar gebruik dergelijke producten
nooit op afdichtingen, pakkingen,
tandwielen, de aandrijfketting en de
wielassen. Spoel vuil en ontvetter
altijd af met water.Reinigen
DCA00010
<>8Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als derge-
lijke producten toch worden
gebruikt om hardnekkig vuil los te
maken, laat het reinigingsmiddel
dan niet langer inwerken dan is
vermeld in de gebruiksinstructies.
Spoel ook de directe omgeving
schoon met water, laat direct
drogen en breng daarna een cor-
rosiewerende spray aan.
8Bij verkeerd reinigen kunnen de
kuipruit, de kuip, framepanelen en
andere kunststof delen worden
beschadigd. Gebruik alleen een
zachte, schone doek of een spons
met zachte zeep en water om
kunststof delen te reinigen.
5EK-9-D1 (TW125)Oranda 5/23/00 9:51 AM Page 72

VERZORGING EN STALLING VAN DE MOTORFIETS
1
2
3
4
5
67
8
9
7-2
8Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van
doeken of sponzen die in contact
zijn geweest met bijtende of schu-
rende reinigingsmiddelen, oplos-
middelen of thinner, brandstof
(benzine), roestverwijderingsmid-
delen of corrosieremmers, rem-
vloeistof, antivries of elektrolyt.
8Gebruik geen hogedrukreinigers
of stoomreinigers, omdat dan op
de volgende plaatsen water kan
doordringen en zo schade kan
ontstaan: afdichtingen (van wiel-
en swingarmlagers, voorvork en
remmen), elektrische componen-
ten (kabelstekkers, messtekkers,
instrumenten, schakelaars en ver-
lichting), beluchtings- en ontluch-
tingsslangen.8Bij motorfietsen met een kuipruit:
gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten
krasjes achter. Sommige reini-
gingsmiddelen voor kunststof
laten eveneens krasjes achter op
de kuipruit. Test het product op
een klein, niet-zichtbaar gedeelte
van de kuipruit om zeker te zijn
dat geen sporen achterblijven op
de kuipruit. Als de kuipruit krasjes
vertoont, breng dan na wassen
een hoogwaardige polish voor
gebruik op kunststof aan.
Na normaal gebruikVerwijder vuil met warm water, zachte
zeep en een zachte, schone spons en
spoel dan grondig met schoon water.
Gebruik een tandenborstel op moeilijk
bereikbare plekken. Hardnekkig vastzit-
tend vuil en insectenresten laten gemak-
kelijker los als de bewuste plek alvorens
te reinigen een paar minuten met een
vochtige doek wordt bedekt.Na rijden in regen, aan de kust of op
bepekelde wegenZeelucht en wegenzout waarmee wegen
Õs winters worden bestrooid hebben in
combinatie met water een zeer corrosieve
werking; handel daarom als volgt na een
rit in een regenbui, nabij de kust of op
bepekelde wegen.OPMERKING:Õs Winters gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.1. Reinig de motorfiets met koud water
en zachte zeep nadat de machine is
afgekoeld.
DCA00012
<>Gebruik geen heet water, dit versterkt
de corrosieve werking van het zout.2. Breng met een spuitbus een corro-
siewerend middel aan op alle meta-
len delen, ook op verchroomde en
vernikkelde componenten, om zo
corrosie te voorkomen.
5EK-9-D1 (TW125)Oranda 5/23/00 9:51 AM Page 73

7-3
VERZORGING EN STALLING VAN DE MOTORFIETS
1
2
3
4
5
67
8
9
Na reinigen
1. Droog de motorfiets met een zeem-
leren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrij-
stalen delen te doen glanzen, ook
het uitlaatsysteem. (Zelfs thermische
verkleuringen op roestvrijstalen uit-
laatsystemen kunnen door oppoet-
sen worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen
delen, ook op verchroomde en ver-
nikkelde componenten, om zo corro-
sie te voorkomen.
5. Gebruik een reinigingsspray als uni-
verseel schoonmaakmiddel om
eventueel nog achtergebleven vuil te
verwijderen.
6. Werk kleine lakbeschadigingen bij
veroorzaakt door steenslag e.d.
7. Zet alle gelakte oppervlakken in de
was.8. Laat de motorfiets volledig drogen
alvorens te stallen of af te dekken.
DWA00001
X@8Controleer of er geen olie of was
aanwezig is op de wielen of de
remmen. Reinig de remschijven
en remvoeringen zo nodig met
een normale remschijfreiniger of
aceton en spoel de banden
schoon met lauw water en een
zachte zeep.
8Test eerst de remwerking en het
weggedrag in bochten alvorens
de motorfiets werkelijk te gaan
gebruiken.
DCA00013
<>8Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
8Breng oliespray of was nooit aan
op rubber of kunststof delen,
behandel deze met een daartoe
bestemd verzorgingsmiddel.
8Vermijd het gebruik van schuren-
de poetsmiddelen, deze tasten de
lak aan.OPMERKING:Vraag een Yamaha dealer om advies
over de te gebruiken producten.
5EK-9-D1 (TW125)Oranda 5/23/00 9:51 AM Page 74

7-4
VERZORGING EN STALLING VAN DE MOTORFIETS
1
2
3
4
5
67
8
9
StallingKorte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm zo nodig tegen
stof met een luchtdoorlatende stalling-
hoes.
DCA00014
<>8Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een hoes of een dekzeil,
zal water en vocht kunnen binnen-
dringen en roestvorming veroor-
zaken.
8Voorkom corrosie door de machi-
ne niet te stallen in een vochtige
kelder, een stal (i.v.m. de aanwe-
zigheid van ammoniakdamp) en in
een opslagruimte voor sterke che-
micali‘n.
Lange termijn
Alvorens uw motorfiets gedurende meer-
dere maanden aaneen te stallen:
1. Volg alle instructies op in de para-
graaf ÒVerzorgingÓ in dit hoofdstuk.
2. Bij motorfietsen met een brandstof-
kraan die een ÒOFFÓ stand heeft:
draai de kraanhendel in ÒOFFÓ.
3. Leeg de vlotterkamer in de carbura-
teur door de aftapplug los te draaien;
u voorkomt zo dat neerslag uit de
brandstof achterblijft. Giet de afge-
tapte brandstof terug in de brand-
stoftank.
4. Vul de brandstoftank en voeg een
stabilisatoradditief (indien verkrijg-
baar) toe om roestvorming in de tank
en achteruitgang van de brandstof te
voorkomen.
5. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te
beschermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.c. Breng de bougiedop aan op de bou-
gie en leg dan de bougie zodanig op
de cilinderkop dat de elektroden aan
massa liggen. (Dit voorkomt vonken
tijdens de volgende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
DWA00003
X@Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de
motor wordt rondgedraaid.
5EK-9-D1 (TW125)Oranda 5/23/00 9:51 AM Page 75

7-5
VERZORGING EN STALLING VAN DE MOTORFIETS
1
2
3
4
5
67
8
9
6. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
7. Controleer de bandspanning en cor-
rigeer deze zo nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een
andere mogelijkheid is de wielen
elke maand iets te draaien, zodat de
banden niet op ŽŽn gedeelte sterker
achteruitgaan.
8. Dek de uitlaatdemper af met een
plastic zak om te voorkomen dat
vocht kan binnendringen.
9. Verwijder de accu en laad deze vol-
ledig bij. Berg de accu op een koele
en droge plek op en laad hem eens
per maand bij. Berg de accu niet op
een extreem koude of warme plek
op (kouder dan 0 ¡C of warmer dan
30 ¡C). Zie pagina 6-33 voor meer
informatie over het opbergen van de
accu.
OPMERKING:Verricht eventueel noodzakelijke repara-
ties alvorens de motorfiets te stallen.
5EK-9-D1 (TW125)Oranda 5/23/00 9:51 AM Page 76

8-1
DAU01038
SPECIFICATIES
1
2
3
4
5
6
78
9
Specificaties
Model TW125
Afmetingen
Grootste lengte 2.140 mm
Grootste breedte 810 mm
Grootste hoogte 1.120 mm
Zadelhoogte 805 mm
Wielbasis 1.330 mm
Minimale grondspeling 260 mm
Minimale draaicirkel 2.100 mm
Basisgewicht (Met olie en volle
benzinetank)125 kg
Motor
Type motor Luchtgekoeld, 4-takt
benzinemotor, SOHC
Cilinder-opstelling Enkele cilinder voorover
hellend
Verplaatsing 124 cm
3
Boring ´slag 57,0 ´48,8 mm
Kompressieverhouding 10:1
Startsysteem Elektrische starter
Smeersysteem Oliecarter-systeem (natte bak)Motorolie
Type
Aanbevolen klasse
motorolie API Service SE, SF, SG type
of hoger
<>Gebruik uitsluitend een motorolie die geen anti-frictie mid-
delen bevat. Een motorolie bedoeld voor personenautoÕs
(vaak voorzien van het opschrift ÒEnergy ConservingÓ)
bevat anti-frictie toevoegingen die slippen van de koppe-
ling en/of de startmotorkoppeling kunnen veroorzaken,
met een kortere levensduur van de componenten en slech-
te motorprestaties tot gevolg.
Aantal
Zonder verwijderen van
oliefilterelement 1,0 L
Met verwijderen van oliefilterelement 1,1 L
Totale hoeveelheid (droge motor) 1,3 L
LuchtfilterNatte type
filterelement
–10° 0° 10° 20° 30°
40°
SAE 10W/30
SAE 10W/40
SAE 20W/40
SAE 20W/50
–20°
SAE 15W/40 50°C
5EK-9-D1 (TW125)Oranda 5/23/00 9:51 AM Page 77

8-2
SPECIFICATIES
1
2
3
4
5
6
78
9
Brandstof
Type Gewone benzine zonder lood
Inhoud benzinetank 7,0 L
Hoeveelheid reservebrandstof1,0 L
Carburateur
Merk TEIKEI
Model´aantal Y24P´1
Bougies
Bandenmerk/Type NGK/DR8EA
Elektrodenafstand 0,6Ð0,7 mm
Type koppelingNatte, meervoudige
plaatkoppeling
Overbrenging
Primair redukie-systeem Schroeftandwiel
Primaire reduktie-verhouding 74/20 (3,700)
Secundair reduktie-systeem Ketting-aandrijving
Secundaire reduktie-verhouding 3,571
Aantal landen kettingtandwielen
(achter/voor) 50/14
Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening Versnellingspedaal, linkervoetOverbreng- 1-ste 2,250
verhoudingen
2-de 1,476
3-de 1,125
4-de 0,926
5-de 0,793
Chassis
Type frame Ruitvorming frame
Casterhoek 26¡
Spoorbreedte 95 mm
Banden
Type Buis
Voor
Bandenmaat 130/80-18 66P
Merk/ BRIDGESTONE / TW31
model
Achter
Bandenmaat 180/80-14M/C 78P
Merk/ BRIDGESTONE / TW34
model
5EK-9-D1 (TW125)Oranda 5/23/00 9:51 AM Page 78
