CARACTÉRISTIQUES
FAU26333
Dimensions:
Longueur hors tout:
2135 mm (84.1 in)
Largeur hors tout:
820 mm (32.3 in)
Hauteur hors tout:
1120 mm (44.1 in)
Hauteur de la selle:
820 mm (32.3 in)
Empattement:
1350 mm (53.1 in)
Garde au sol:
255 mm (10.04 in)
Rayon de braquage minimum:
2100 mm (82.7 in)
Poids:
Avec huile et carburant:
127.0 kg (280 lb)
Moteur:
Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
125.0 cm
3

(7.63 cu.in)
Alésage
×
course:
57.0
×
48.8 mm (2.24
×
1.92 in)
Taux de compression:
10.00 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide

Huile moteur:
Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans dépose de l’élément du filtre à huile:
1.00 L (1.06 US qt) (0.88 Imp.qt)
Avec dépose de l’élément du filtre à huile:
1.10 L (1.16 US qt) (0.97 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir:
7.0 L (1.85 US gal) (1.54 Imp.gal) Quantité de la réserve:
1.7 L (0.45 US gal) (0.37 Imp.gal)
Carburateur:
Fabricant:
TEIKEI
Modèle
×
quantité:
MV28 x 1
Bougie(s):
Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type:
Humide, multidisque
Transmission:
Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
74/20 (3.700)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
51/14 (3.643)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1:
36/16 (2.250)
2:
31/21 (1.476)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

✹✺✬✳✥ ✤
 



CARACTÉRISTIQUES
8-2
2
3
4
5
6
7
89

3:
27/24 (1.125)
4:
25/27 (0.926)
5:
23/29 (0.793)
Partie cycle:
Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.8 °
Chasse:
93.0 mm (3.66 in)
Pneu avant:
Type:
Avec chambre
Taille:
130/80-18M/C 66P
Fabricant/modèle:
BRIDGESTONE/TW-203
Pneu arrière:
Type:
Avec chambre
Taille:
180/80-14M/C 78P
Fabricant/modèle:
BRIDGESTONE/TW-204
Charge:
Charge maximale:
180 kg (397 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Arrière:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Conditions de charge:
90–180 kg (198–397 lb)
Avant:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Arrière:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Roue avant:
Type de roue:
Roue à rayons
Taille de jante:
18x2.50
Roue arrière:
Type de roue:
Roue à rayons
Taille de jante:
14M/C x MT4.50
Frein avant:
Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein à tambour
Commande:
Au pied droit
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
150.0 mm (5.91 in)
Suspension arrière:
Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement des roues:
150.0 mm (5.91 in)
Partie électrique:
Système d’allumage:
Décharge de condensateur (C. D. I.)
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
GT6B-3
Voltage, capacité:
12 V, 6.0 Ah

✹✺✬✳✥ ✥
 



CARACTÉRISTIQUES
8-3
1
2
3
4
5
6
7
8
9Phare:

Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×× × ×
quantité:
Phare:
12 V, 60 W/55.0 W
×
1
Feu arrière/stop:
12 V, 5.0/21.0 W
×
1
Clignotant avant:
12 V, 21.0 W
×
2
Clignotant arrière:
12 V, 21.0 W
×
2
Veilleuse:
12 V, 4.0 W
×
1
Éclairage des instruments:
12 V, 3.4 W
×
1
Témoin de point mort:
12 V, 3.4 W
×
1
Témoin de feu de route:
12 V, 3.4 W
×
1
Témoin des clignotants:
12 V, 3.4 W
×
1

Fusible:
Fusible:
20.0 A

✹✺✬✳✥ ✦
 



RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
2
3
4
5
6
7
8
9

FAU26351

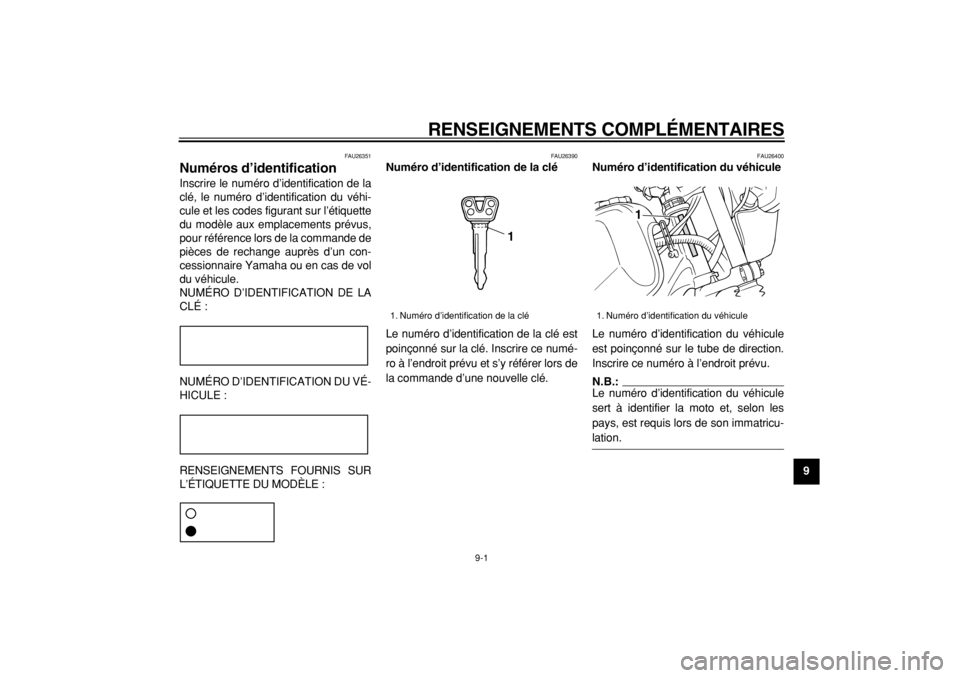

Numéros d’identification
Inscrire le numéro d’identification de la
clé, le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette
du modèle aux emplacements prévus,
pour référence lors de la commande de
pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol
du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU VÉ-
HICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26390
Numéro d’identification de la clé
Le numéro d’identification de la clé est
poinçonné sur la clé. Inscrire ce numé-
ro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule
est poinçonné sur le tube de direction.
Inscrire ce numéro à l’endroit prévu.
N.B.:
Le numéro d’identification du véhicule
sert à identifier la moto et, selon les
pays, est requis lors de son immatricu-

lation.
1. Numéro d’identification de la clé
1

1. Numéro d’identification du véhicule
1

✹✺✬✳✥ ✤
 



RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
1
2
3
4
5
6
7
8
9

FAU26460
Étiquette des codes du modèle
L’étiquette des codes du modèle est
collée à l’endroit illustré. Inscrire les
renseignements repris sur cette éti-
quette dans l’espace prévu à cet effet.
Ces renseignements seront né-
cessaires lors de la commande de piè-
ces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèle
1

✹✺✬✳✥ ✥
 



5RS-28199-F2
TW125
IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2003.9–0.8×1 !
(F)
