SAU10102
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una TZR50, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el dise-
ño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su TZR50. El manual del propietario no sólo le enseñará cómo
utilizar, revisar y mantener su motocicleta, sino además cómo protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su motocicleta en las mejores condiciones
posibles. Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por tanto, aunque este manual contiene la información más
actual en el momento de imprimirse, pueden existir pequeñas discrepancias entre su motocicleta y este manual. Si necesita cual-
quier aclaración relativa a este manual, consulte a su concesionario Yamaha.
SWA10031
Lea este manual atentamente y en su totalidad antes de utilizar esta motocicleta.
ADVERTENCIA
INTRODUCCIÓN

SAU10289
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro
y adecuado.
Las motocicletas son vehículos de dos
ruedas.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas
de conducción apropiadas, así como de
la habilidad del conductor. Todo conduc-
tor debe conocer los requisitos siguientes
antes de conducir esta motocicleta.
Debe:
Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento de
la motocicleta.
Observar las advertencias y los
requisitos de mantenimiento que se
indican en el presente Manual del
propietario.
Obtener una formación cualificada
en las técnicas de conducción segu-
ras y apropiadas.
Obtener un servicio técnico profesional
según se indica en el presente Manual
del propietario o cuando las condicio-
nes mecánicas así lo requieran.
Seguridad en la conducción
Realice las comprobaciones previas cadavez que vaya a utilizar el vehículo para
estar seguro de que se encuentra en con-
diciones seguras de funcionamiento. Si
no revisa o mantiene el vehículo correcta-
mente aumentarán las posibilidades de
accidente o daños materiales. Consulte
en la página 4-1 el listado de comproba-
ciones previas.
Esta motocicleta está diseñada para
llevar al conductor y un pasajero.
La mayor parte de los accidentes de
tráfico entre coches y motocicletas
se deben al hecho de que el conduc-
tor del coche no ha detectado ni
reconocido a la motocicleta. Muchos
accidentes se han producido porque
el conductor del coche no ha visto la
motocicleta. Una medida muy eficaz
para reducir las posibilidades de este
tipo de accidente es el hacerse bien
visible.
Por tanto:
• Lleve una chaqueta de color bri-
llante.
• Sea especialmente prudente al
aproximarse a cruces y pasarlos,
ya que los cruces son los lugares
en los que se producen acciden-
tes de motocicleta con mayor fre-
cuencia.
• Circule por donde los otros con-ductores puedan verle. Evite per-
manecer en los ángulos sin visión
de otros conductores.
En muchos accidentes están impli-
cados conductores inexpertos. De
hecho, muchos conductores que han
estado implicados en accidentes ni
siquiera tienen un permiso de condu-
cir motocicletas vigente.
• No conduzca sin estar cualificado
y no preste su motocicleta a per-
sonas que no lo estén.
• Conozca sus capacidades y sus
límites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
• Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta
y todos sus mandos.
Muchos accidentes se han debido a
un error del conductor de la motoci-
cleta. Un error típico consiste en
abrirse demasiado en una curva a
causa del exceso de velocidad o el
subviraje (ángulo de ladeo insuficien-
te para la velocidad).
• Respete siempre el límite de velo-
cidad y no circule nunca más rápi-
do de lo que resulte adecuado
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-1

según el estado de la calzada y el
tráfico.
• Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.
La postura del conductor y del pasa-
jero es importante para poder man-
tener un control adecuado.
• Para mantener el control de la
motocicleta durante la marcha, el
conductor debe mantener ambas
manos en el manillar y ambos pies
en las estriberas.
• El pasajero debe sujetarse siem-
pre al conductor, a la correa del
asiento o al asidero con las dos
manos y mantener ambos pies en
las estriberas del pasajero. No lle-
ve nunca a un pasajero que no
pueda mantener firmemente
ambos pies en las estriberas.
No conduzca nunca bajo los efectos
del alcohol u otras drogas.
Esta motocicleta está diseñada úni-
camente para circular en calle/carre-
tera. No es adecuado para caminos.
Protección personal
La mayoría de las muertes en accidentes
de motocicleta se producen por lesionesen la cabeza. El uso de un casco de segu-
ridad es esencial en la prevención o
reducción de las lesiones en la cabeza.
Utilice siempre un casco homologa-
do.
Utilice una máscara o gafas. El vien-
to en los ojos sin proteger puede
reducir la visión y retrasar la percep-
ción de un peligro.
El uso de una chaqueta, botas, pan-
talones y guantes resistentes, etc.,
resulta eficaz para prevenir o reducir
las abrasiones o laceraciones.
No lleve nunca prendas amplias que
puedan engancharse en los mandos,
las estriberas o en las ruedas y pro-
vocar lesiones o un accidente.
Utilice siempre ropa protectora que
le cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la mar-
cha o después y pueden provocar
quemaduras.
El pasajero debe observar también
las precauciones indicadas anterior-
mente.
Evite el envenenamiento por monóxido
de carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. Lainhalación de monóxido de carbono pue-
de provocar dolores de cabeza, mareo,
somnolencia, nauseas, confusión y, por
último, la muerte.
El monóxido de carbono es un gas inco-
loro, inodoro e insípido que puede estar
presente aunque no se vea ni se huela
nada procedente del escape del motor.
Se pueden acumular en tiempo muy bre-
ve niveles letales de monóxido de carbo-
no que le postrarán rápidamente y le
impedirán salvarse. Asimismo, en lugares
cerrados o mal ventilados pueden mante-
nerse niveles letales de monóxido de car-
bono durante horas o días. Si nota cual-
quier síntoma de envenenamiento por
monóxido de carbono abandone el lugar
inmediatamente, respire aire fresco y
SOLICITE TRATAMIENTO MÉDICO.
No ponga el motor en marcha en un
lugar cerrado. Aunque intente elimi-
nar los gases de escape con extrac-
tores o ventanas y puertas abiertas,
el monóxido de carbono puede
alcanzar rápidamente niveles peli-
grosos.
No ponga en marcha el motor en
lugares mal ventilados o parcialmen-
te cerrados como cobertizos, garajes
o cocheras.
No ponga en marcha el motor en el
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-2

exterior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.
Carga
La incorporación de accesorios o carga
que modifiquen la distribución del peso
de la motocicleta puede reducir su estabi-
lidad y manejabilidad. Para evitar la posi-
bilidad de un accidente, tenga mucho cui-
dado al añadir carga o accesorios a la
motocicleta. Si ha añadido carga o acce-
sorios a la motocicleta, conduzca con
mucha precaución. A continuación, ade-
más de información sobre accesorios,
exponemos algunas reglas generales que
se deben observar en caso de cargar
equipaje o añadir accesorios a la motoci-
cleta:
El peso total del conductor, el pasajero,
los accesorios y el equipaje no debe
superar la carga máxima. La utilización
de un vehículo sobrecargado puede
ocasionar un accidente.Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:
El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cer-
ca posible de la motocicleta. Sujete
bien los objetos más pesados lo más
cerca posible del centro del vehículo
y distribuya el peso lo más uniforme-
mente posible en ambos lados de la
motocicleta a fin de reducir al míni-
mo el desequilibrio o la inestabilidad.
El desplazamiento de pesos puede
crear un desequilibrio repentino.
Verifique que los accesorios y la car-
ga estén bien sujetos a la motocicle-
ta antes de iniciar la marcha. Com-
pruebe con frecuencia las fijaciones
de los accesorios y las sujeciones de
la carga.
• Ajuste correctamente la suspen-
sión en función de la carga que lle-
ve (únicamente en los modelos
con suspensión ajustable) y com-
pruebe el estado y la presión de
los neumáticos.
• No sujete nunca objetos largos o
pesados al manillar, la horquilla
delantera o el guardabarros delan-
tero. Tales objetos, como por
ejemplo sacos de dormir, bolsas
de lona o tiendas de campaña,pueden crear inestabilidad en el
manejo o disminuir la respuesta de
la dirección.
Este vehículo no está diseñado
para arrastrar un remolque aco-
plarle un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el
vehículo es una decisión importante. Los
accesorios originales Yamaha que se pue-
den adquirir únicamente en los concesio-
narios Yamaha han sido diseñados, pro-
bados y aprobados por Yamaha para su
vehículo.
Muchas empresas sin relación con Yama-
ha fabrican repuestos y accesorios u ofre-
cen otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no ven-
didos por Yamaha ni modificaciones no
recomendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y
modificaciones no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad
Carga máxima:
196 kg (432 lb)
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-3

similares a los accesorios originales
Yamaha, debe tener presente que algunos
de estos accesorios no originales o modi-
ficaciones no resultan adecuados debido
a la posibilidad de que representen un
peligro para usted u otras personas. La
instalación de productos no originales o
las modificaciones realizadas en su vehí-
culo que alteren su diseño o sus caracte-
rísticas de funcionamiento pueden repre-
sentar, para usted y otras personas, un
peligro de daños personales graves o un
accidente mortal. Es usted responsable
de los daños personales relacionados con
la alteración del vehículo.
Cuando instale accesorios, tenga en
cuenta las recomendaciones siguientes,
así como las que se facilitan en el aparta-
do “Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de incli-
nación, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o reflec-
tores.• Los accesorios montados en el
manillar o en la zona de la horqui-
lla delantera pueden crear inesta-
bilidad por distribución de peso
inadecuada o alteraciones aerodi-
námicas. Se debe limitar al máxi-
mo el número de accesorios mon-
tados en el manillar o en la zona
de la horquilla delantera y tales
accesorios deberán ser lo más
ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar grave-
mente a la estabilidad de la moto-
cicleta por sus efectos aerodiná-
micos. La motocicleta puede
adquirir una tendencia a levantar-
se por efecto del viento de frente o
hacerse inestable con viento de
costado. Estos accesorios, asi-
mismo, pueden provocar inestabi-
lidad al adelantar o ser adelantado
por vehículos de gran tamaño.
• Algunos accesorios pueden obli-
gar al conductor a desplazarse de
su posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del con-
ductor y puede limitar su capaci-
dad de control; por tanto, no se
recomiendan tales accesorios.• Tenga cuidado al añadir acceso-
rios eléctricos. Si los accesorios
eléctricos superan la capacidad
del sistema eléctrico de la motoci-
cleta puede producirse una avería
eléctrica, la cual puede provocar el
apagado de las luces o la pérdida
de potencia del motor, con el con-
siguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se
entrega la motocicleta han sido diseñados
conforme a las prestaciones de la misma
y para aportar la combinación óptima de
manejabilidad, frenada y confort. Es posi-
ble que otros neumáticos, llantas, medi-
das y combinaciones no resulten adecua-
dos. Consulte en la página 6-19 las
especificaciones de los neumáticos e
información adicional sobre su sustitu-
ción.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones
siguientes antes de transportar la motoci-
cleta en otro vehículo.
Retire cualquier elemento suelto de
la motocicleta.
Compruebe que el grifo de gasolina
(en caso pertinente) está en la posi-
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4

ción “OFF” y que no hay fugas de
combustible.
Oriente la rueda delantera en línea
recta al remolque o a la caja del
camión y bloquéela en un canal para
evitar el movimiento.
Ponga una marcha (para modelos
con transmisión manual).
Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta,
como el bastidor o la brida triple de
la horquilla superior delantera (y no,
por ejemplo, los manillares monta-
dos en goma, los intermitentes o
cualquier pieza que pudiera romper-
se). Elija la ubicación de las correas
con detenimiento para evitar que
generen fricción y rayen las superfi-
cies pintadas durante el transporte.
Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motoci-
cleta no rebote excesivamente
durante el transporte.
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-5

La unidad velocímetro está dotada de un
velocímetro y un cuentakilómetros. El
velocímetro muestra la velocidad de des-
plazamiento. El cuentakilómetros muestra
la distancia total recorrida.SAU11851
Tacómetro
1. Tacómetro
2. Zona roja del tacómetro
El tacómetro eléctrico permite al conduc-
tor vigilar el régimen del motor y mante-
nerlo dentro de los márgenes de potencia
adecuados.
SCA10031
No utilice el motor en la zona roja del
tacómetro.
Zona roja: a partir de 10.000 r/min
SAU12348
Interruptores del manillar
Izquierda
1. Interruptor de ráfagas “PASS”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
Derecha
1. Interruptor de arranque “ ”
2. Interruptor de paro del motor “ / ”
ATENCIÓN
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3

SAU16640
Arranque del motor en caliente
Utilice el mismo procedimiento que el
descrito para el arranque en frío, salvo
que el estárter (estrangulador) no es nece-
sario cuando el motor está caliente.
SAU16671
Cambio
1. Posición de punto muerto
2. Pedal de cambio
El cambio de marchas le permite contro-
lar la cantidad de potencia de motor dis-
ponible para iniciar la marcha, acelerar,
subir pendientes, etc.
En la figura se muestran las posiciones
del cambio de marchas.
NOTA
Para poner la transmisión en la posición
de punto muerto, pise el pedal de cambio
repetidamente hasta que llegue al final de
su recorrido y, a continuación, levántelo
ligeramente.
SCA10260
Incluso con la transmisión en la
posición de punto muerto, no des-
cienda pendientes durante perio-
dos de tiempo prolongados con el
motor parado ni remolque la moto-
cicleta en distancias largas. La
transmisión sólo se engrasa
correctamente cuando el motor
está funcionando. Un engrase ina-
decuado puede averiar la transmi-
sión.
Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un
cambio forzado.
ATENCIÓN
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
SAU18670

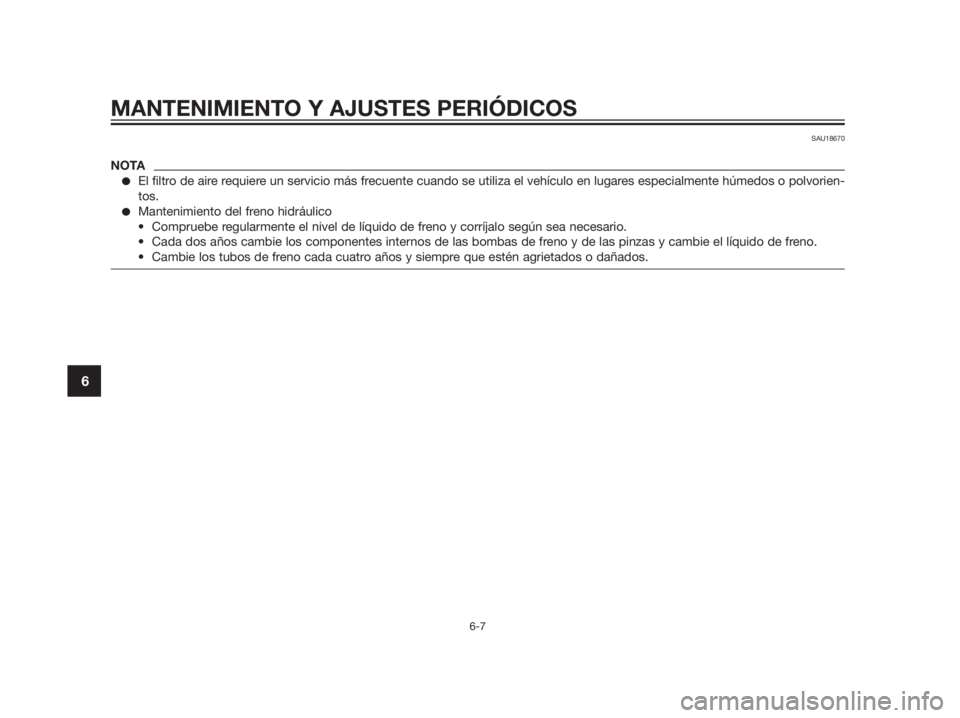

NOTA
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorien-
tos.
Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.

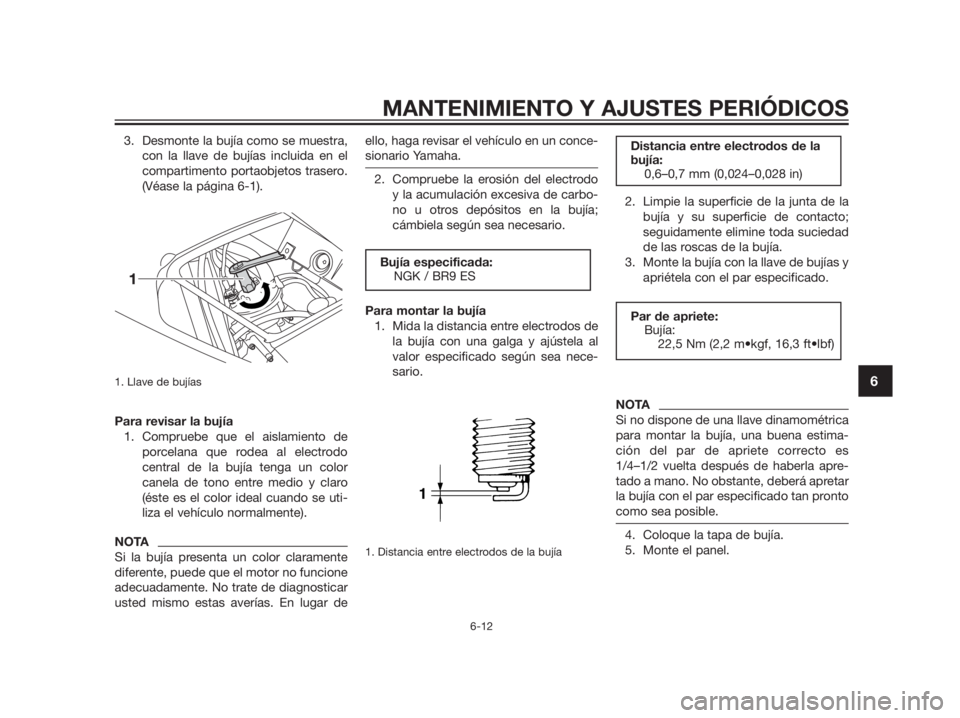

3. Desmonte la bujía como se muestra,
con la llave de bujías incluida en el
compartimento portaobjetos trasero.
(Véase la página 6-1).
1. Llave de bujías
Para revisar la bujía
1. Compruebe que el aislamiento de
porcelana que rodea al electrodo
central de la bujía tenga un color
canela de tono entre medio y claro
(éste es el color ideal cuando se uti-
liza el vehículo normalmente).
NOTA
Si la bujía presenta un color claramente
diferente, puede que el motor no funcione
adecuadamente. No trate de diagnosticar
usted mismo estas averías. En lugar deello, haga revisar el vehículo en un conce-
sionario Yamaha.
2. Compruebe la erosión del electrodo
y la acumulación excesiva de carbo-
no u otros depósitos en la bujía;
cámbiela según sea necesario.
Para montar la bujía
1. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al
valor especificado según sea nece-
sario.
1. Distancia entre electrodos de la bujía
2. Limpie la superficie de la junta de la
bujía y su superficie de contacto;
seguidamente elimine toda suciedad
de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estima-
ción del par de apriete correcto es
1/4–1/2 vuelta después de haberla apre-
tado a mano. No obstante, deberá apretar
la bujía con el par especificado tan pronto
como sea posible.
4. Coloque la tapa de bujía.
5. Monte el panel.
Par de apriete:
Bujía:
22,5 Nm (2,2 m•kgf, 16,3 ft•lbf)
Distancia entre electrodos de la
bujía:
0,6–0,7 mm (0,024–0,028 in)
1
Bujía especificada:
NGK / BR9 ES


MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
