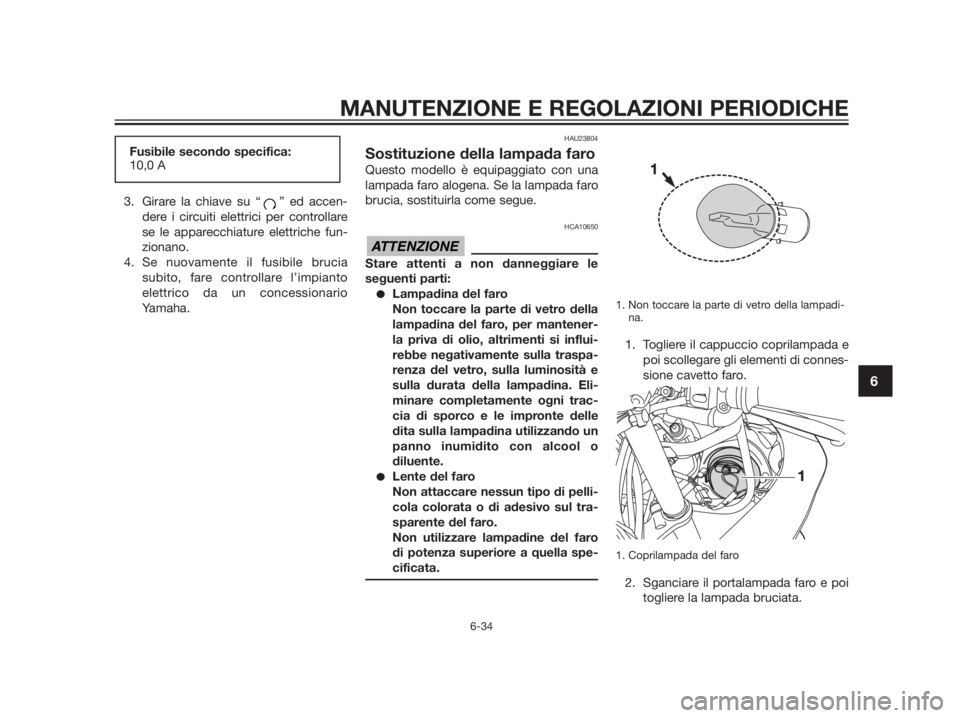

3. Girare la chiave su “ ” ed accen-
dere i circuiti elettrici per controllare
se le apparecchiature elettriche fun-
zionano.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario
Yamaha.
HAU23804
Sostituzione della lampada faro
Questo modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.
HCA10650
Stare attenti a non danneggiare le
seguenti parti:
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantener-
la priva di olio, altrimenti si influi-
rebbe negativamente sulla traspa-
renza del vetro, sulla luminosità e
sulla durata della lampadina. Eli-
minare completamente ogni trac-
cia di sporco e le impronte delle
dita sulla lampadina utilizzando un
panno inumidito con alcool o
diluente.
Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro
di potenza superiore a quella spe-
cificata.
1. Non toccare la parte di vetro della lampadi-
na.
1. Togliere il cappuccio coprilampada e
poi scollegare gli elementi di connes-
sione cavetto faro.
1. Coprilampada del faro
2. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
ATTENZIONE
Fusibile secondo specifica:
10,0 A
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6

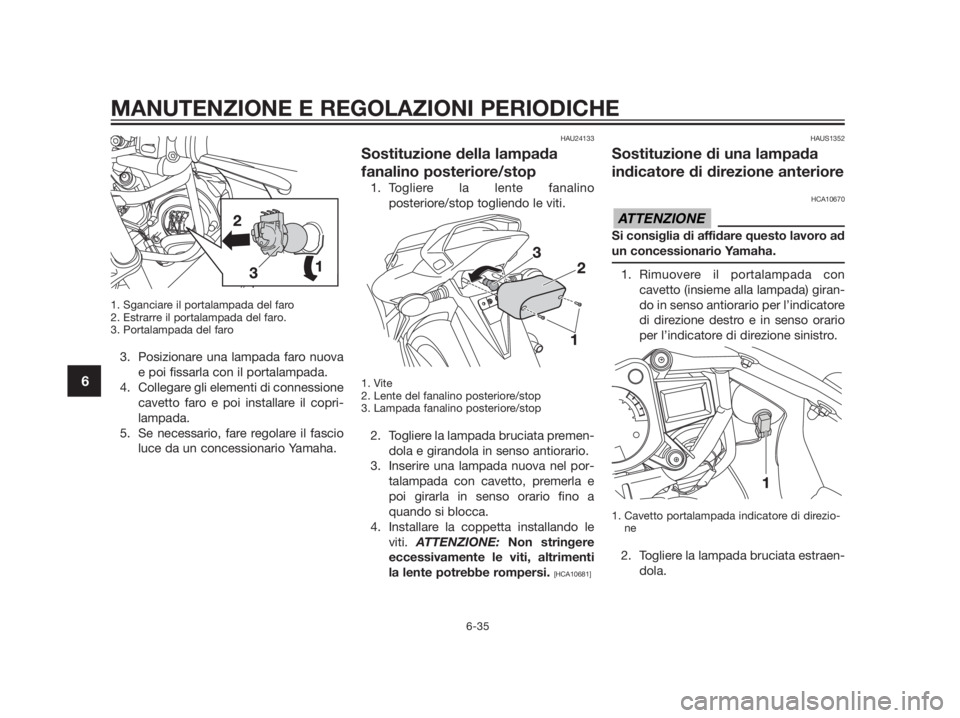

1. Sganciare il portalampada del faro
2. Estrarre il portalampada del faro.
3. Portalampada del faro
3. Posizionare una lampada faro nuova
e poi fissarla con il portalampada.
4. Collegare gli elementi di connessione
cavetto faro e poi installare il copri-
lampada.
5. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU24133
Sostituzione della lampada
fanalino posteriore/stop
1. Togliere la lente fanalino
posteriore/stop togliendo le viti.
1. Vite
2. Lente del fanalino posteriore/stop
3. Lampada fanalino posteriore/stop
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel por-
talampada con cavetto, premerla e
poi girarla in senso orario fino a
quando si blocca.
4. Installare la coppetta installando le
viti. ATTENZIONE: Non stringere
eccessivamente le viti, altrimenti
la lente potrebbe rompersi.
[HCA10681]HAUS1352
Sostituzione di una lampada
indicatore di direzione anteriore
HCA10670
Si consiglia di affidare questo lavoro ad
un concessionario Yamaha.
1. Rimuovere il portalampada con
cavetto (insieme alla lampada) giran-
do in senso antiorario per l’indicatore
di direzione destro e in senso orario
per l’indicatore di direzione sinistro.
1. Cavetto portalampada indicatore di direzio-
ne
2. Togliere la lampada bruciata estraen-
dola.
ATTENZIONE
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6

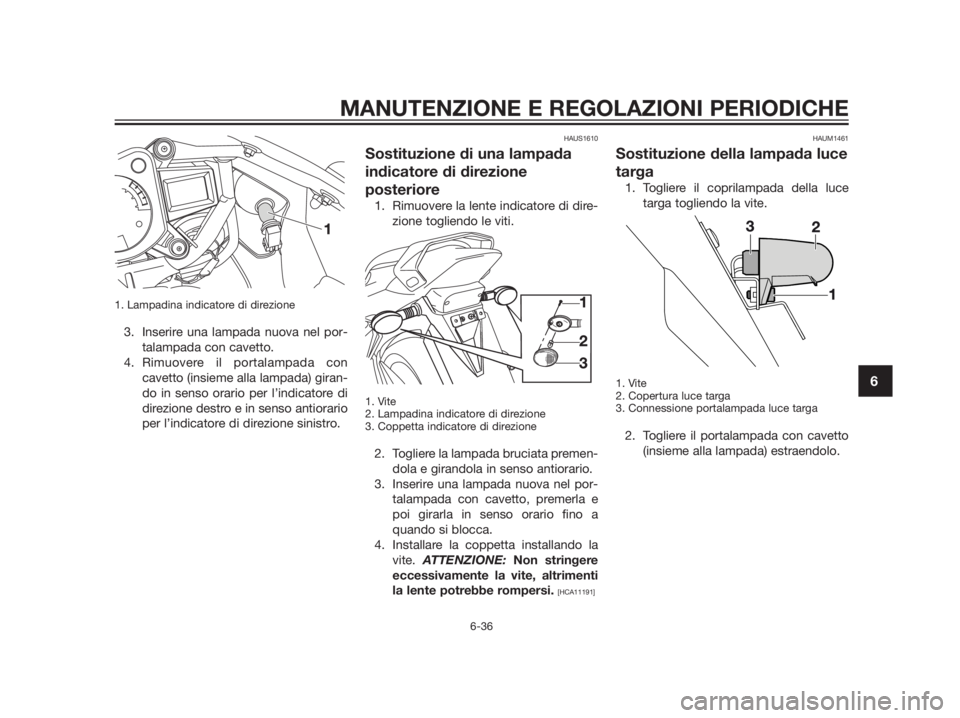

1. Lampadina indicatore di direzione
3. Inserire una lampada nuova nel por-
talampada con cavetto.
4. Rimuovere il portalampada con
cavetto (insieme alla lampada) giran-
do in senso orario per l’indicatore di
direzione destro e in senso antiorario
per l’indicatore di direzione sinistro.
HAUS1610
Sostituzione di una lampada
indicatore di direzione
posteriore
1. Rimuovere la lente indicatore di dire-
zione togliendo le viti.
1. Vite
2. Lampadina indicatore di direzione
3. Coppetta indicatore di direzione
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel por-
talampada con cavetto, premerla e
poi girarla in senso orario fino a
quando si blocca.
4. Installare la coppetta installando la
vite. ATTENZIONE: Non stringere
eccessivamente la vite, altrimenti
la lente potrebbe rompersi.
[HCA11191]HAUM1461
Sostituzione della lampada luce
targa
1. Togliere il coprilampada della luce
targa togliendo la vite.
1. Vite
2. Copertura luce targa
3. Connessione portalampada luce targa
2. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6

1. Lampadina
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel por-
talampada con cavetto.
5. Installare il portalampada con cavet-
to (insieme alla lampada) premendo-
lo.
6. Installare il coprilampada della luce
targa installando la vite.
HAU25871
Ricerca ed eliminazione guasti
Sebbene i motocicli Yamaha subiscano
un rigoroso controllo prima della spedizio-
ne dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventua-
li problemi nei sistemi di alimentazione del
carburante, di compressione o di accen-
sione, per esempio, possono provocare
difficoltà all’avviamento o perdite di
potenza.
Le tabelle di ricerca ed eliminazione gua-
sti che seguono rappresentano una guida
rapida e facile per controllare questi
impianti vitali. Tuttavia, se il motociclo
dovesse richiedere riparazioni, consiglia-
mo di portarlo da un concessionario
Yamaha, i cui tecnici esperti sono in pos-
sesso degli attrezzi, dell’esperienza e del-
le nozioni necessari per l’esecuzione di
una corretta manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha.
Le imitazioni possono essere simili ai
ricambi originali Yamaha, ma spesso sono
di qualità inferiore, hanno durata minore e
possono provocare riparazioni costose.
HWA15141
Quando si controlla l’impianto del car-
burante, non fumare, ed accertarsi che
non ci siano fiamme libere o scintille
nelle vicinanze, comprese le fiamme
pilota di scaldaacqua o fornaci. La ben-
zina o i vapori di benzina possono
accendersi o esplodere, provocando
gravi infortuni o danni materiali.
AVVERTENZA
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6

HAU25924

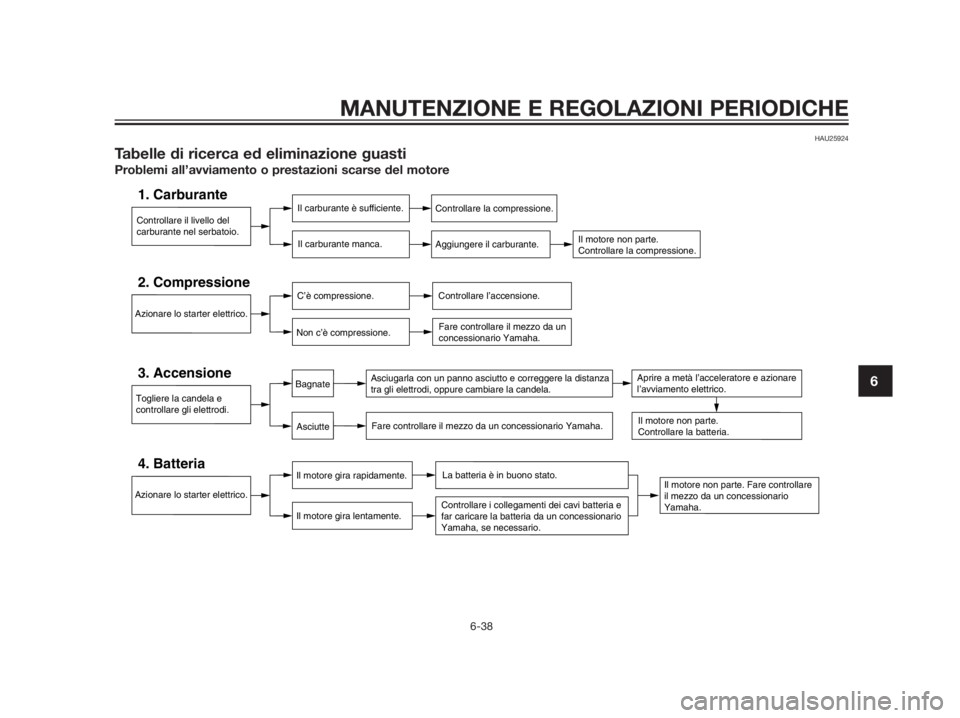

Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.
1. CarburanteIl carburante è sufficiente.
Il carburante manca.Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.
2. CompressioneC’è compressione.
Non c’è compressione.Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.
3. AccensioneAsciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.
4. BatteriaIl motore gira rapidamente.
Il motore gira lentamente.La batteria è in buono stato.
Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
Asciutte
BagnateAprire a metà l’acceleratore e azionare
l’avviamento elettrico.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6

Surriscaldamento del motoreHWA10400
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriu-
scire sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo
del radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriu-
scire. Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTA
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sosti-
tuisca al più presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.
Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
AVVERTENZA
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-39
6

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU37833

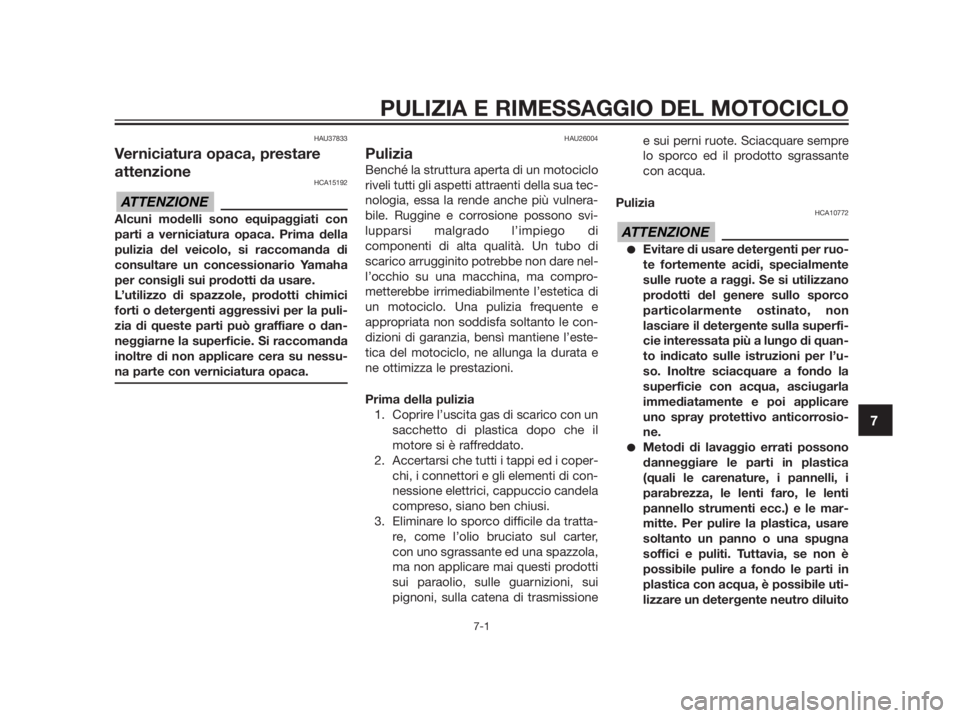

Verniciatura opaca, prestare
attenzione
HCA15192
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare.
L’utilizzo di spazzole, prodotti chimici
forti o detergenti aggressivi per la puli-
zia di queste parti può graffiare o dan-
neggiarne la superficie. Si raccomanda
inoltre di non applicare cera su nessu-
na parte con verniciatura opaca.
HAU26004
Pulizia
Benché la struttura aperta di un motociclo
riveli tutti gli aspetti attraenti della sua tec-
nologia, essa la rende anche più vulnera-
bile. Ruggine e corrosione possono svi-
lupparsi malgrado l’impiego di
componenti di alta qualità. Un tubo di
scarico arrugginito potrebbe non dare nel-
l’occhio su una macchina, ma compro-
metterebbe irrimediabilmente l’estetica di
un motociclo. Una pulizia frequente e
appropriata non soddisfa soltanto le con-
dizioni di garanzia, bensì mantiene l’este-
tica del motociclo, ne allunga la durata e
ne ottimizza le prestazioni.
Prima della pulizia
1. Coprire l’uscita gas di scarico con un
sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, i connettori e gli elementi di con-
nessione elettrici, cappuccio candela
compreso, siano ben chiusi.
3. Eliminare lo sporco difficile da tratta-
re, come l’olio bruciato sul carter,
con uno sgrassante ed una spazzola,
ma non applicare mai questi prodotti
sui paraolio, sulle guarnizioni, sui
pignoni, sulla catena di trasmissionee sui perni ruote. Sciacquare sempre
lo sporco ed il prodotto sgrassante
con acqua.
Pulizia
HCA10772
Evitare di usare detergenti per ruo-
te fortemente acidi, specialmente
sulle ruote a raggi. Se si utilizzano
prodotti del genere sullo sporco
particolarmente ostinato, non
lasciare il detergente sulla superfi-
cie interessata più a lungo di quan-
to indicato sulle istruzioni per l’u-
so. Inoltre sciacquare a fondo la
superficie con acqua, asciugarla
immediatamente e poi applicare
uno spray protettivo anticorrosio-
ne.
Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i
parabrezza, le lenti faro, le lenti
pannello strumenti ecc.) e le mar-
mitte. Per pulire la plastica, usare
soltanto un panno o una spugna
soffici e puliti. Tuttavia, se non è
possibile pulire a fondo le parti in
plastica con acqua, è possibile uti-
lizzare un detergente neutro diluito
ATTENZIONE
ATTENZIONE

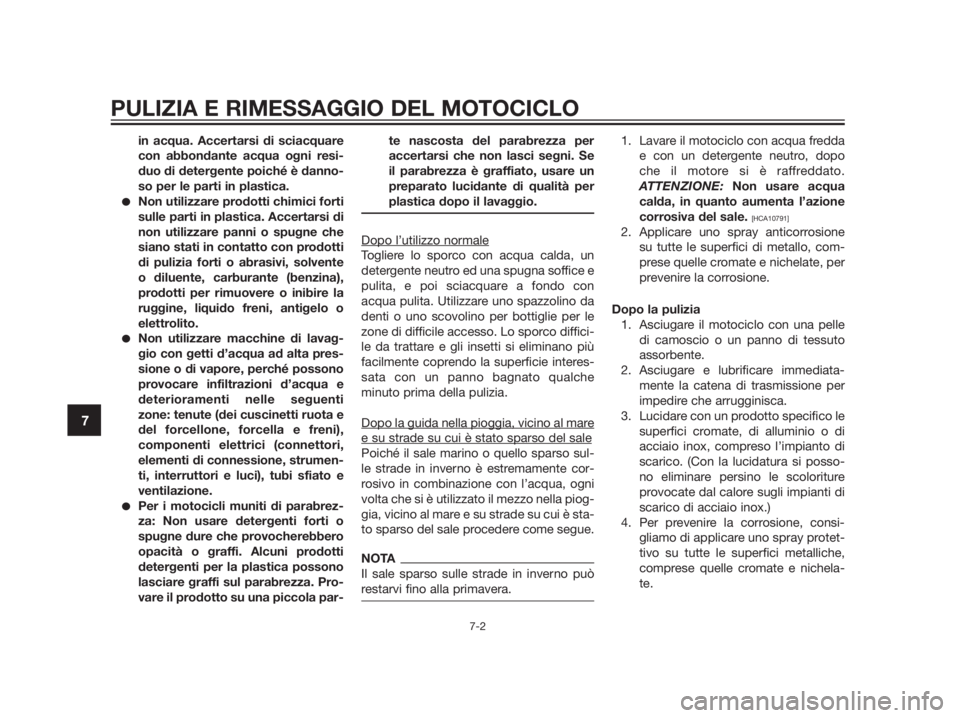

in acqua. Accertarsi di sciacquare
con abbondante acqua ogni resi-
duo di detergente poiché è danno-
so per le parti in plastica.
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente
o diluente, carburante (benzina),
prodotti per rimuovere o inibire la
ruggine, liquido freni, antigelo o
elettrolito.
Non utilizzare macchine di lavag-
gio con getti d’acqua ad alta pres-
sione o di vapore, perché possono
provocare infiltrazioni d’acqua e
deterioramenti nelle seguenti
zone: tenute (dei cuscinetti ruota e
del forcellone, forcella e freni),
componenti elettrici (connettori,
elementi di connessione, strumen-
ti, interruttori e luci), tubi sfiato e
ventilazione.
Per i motocicli muniti di parabrez-
za: Non usare detergenti forti o
spugne dure che provocherebbero
opacità o graffi. Alcuni prodotti
detergenti per la plastica possono
lasciare graffi sul parabrezza. Pro-
vare il prodotto su una piccola par-te nascosta del parabrezza per
accertarsi che non lasci segni. Se
il parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un
detergente neutro ed una spugna soffice e
pulita, e poi sciacquare a fondo con
acqua pulita. Utilizzare uno spazzolino da
denti o uno scovolino per bottiglie per le
zone di difficile accesso. Lo sporco diffici-
le da trattare e gli insetti si eliminano più
facilmente coprendo la superficie interes-
sata con un panno bagnato qualche
minuto prima della pulizia.
Dopo la guida nella pioggia, vicino al mar
e
e su strade su cui è stato sparso del sale
Poiché il sale marino o quello sparso sul-
le strade in inverno è estremamente cor-
rosivo in combinazione con l’acqua, ogni
volta che si è utilizzato il mezzo nella piog-
gia, vicino al mare e su strade su cui è sta-
to sparso del sale procedere come segue.
NOTA
Il sale sparso sulle strade in inverno può
restarvi fino alla primavera.
1. Lavare il motociclo con acqua fredda
e con un detergente neutro, dopo
che il motore si è raffreddato.
ATTENZIONE: Non usare acqua
calda, in quanto aumenta l’azione
corrosiva del sale.
[HCA10791]
2. Applicare uno spray anticorrosione
su tutte le superfici di metallo, com-
prese quelle cromate e nichelate, per
prevenire la corrosione.
Dopo la pulizia
1. Asciugare il motociclo con una pelle
di camoscio o un panno di tessuto
assorbente.
2. Asciugare e lubrificare immediata-
mente la catena di trasmissione per
impedire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di
acciaio inox, compreso l’impianto di
scarico. (Con la lucidatura si posso-
no eliminare persino le scoloriture
provocate dal calore sugli impianti di
scarico di acciaio inox.)
4. Per prevenire la corrosione, consi-
gliamo di applicare uno spray protet-
tivo su tutte le superfici metalliche,
comprese quelle cromate e nichela-
te.
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7

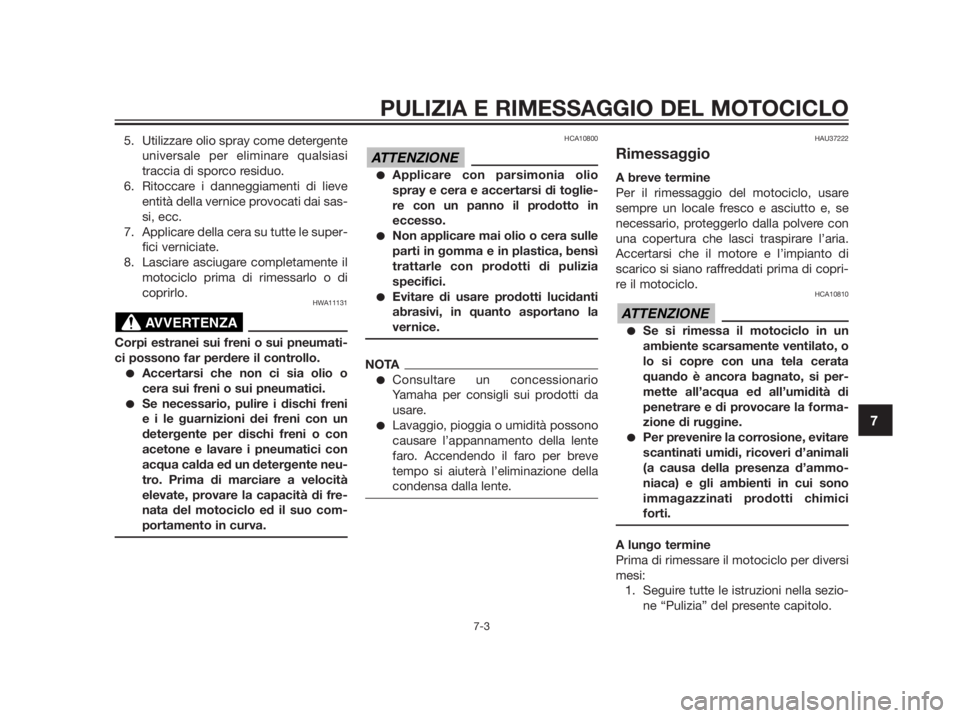

5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi
traccia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sas-
si, ecc.
7. Applicare della cera su tutte le super-
fici verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di
coprirlo.
HWA11131
Corpi estranei sui freni o sui pneumati-
ci possono far perdere il controllo.
Accertarsi che non ci sia olio o
cera sui freni o sui pneumatici.
Se necessario, pulire i dischi freni
e i le guarnizioni dei freni con un
detergente per dischi freni o con
acetone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità
elevate, provare la capacità di fre-
nata del motociclo ed il suo com-
portamento in curva.
HCA10800
Applicare con parsimonia olio
spray e cera e accertarsi di toglie-
re con un panno il prodotto in
eccesso.
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia
specifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la
vernice.
NOTA
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
HAU37222
Rimessaggio
A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se
necessario, proteggerlo dalla polvere con
una copertura che lasci traspirare l’aria.
Accertarsi che il motore e l’impianto di
scarico si siano raffreddati prima di copri-
re il motociclo.
HCA10810
Se si rimessa il motociclo in un
ambiente scarsamente ventilato, o
lo si copre con una tela cerata
quando è ancora bagnato, si per-
mette all’acqua ed all’umidità di
penetrare e di provocare la forma-
zione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammo-
niaca) e gli ambienti in cui sono
immagazzinati prodotti chimici
forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezio-
ne “Pulizia” del presente capitolo.
ATTENZIONE
ATTENZIONE
AVVERTENZA
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7

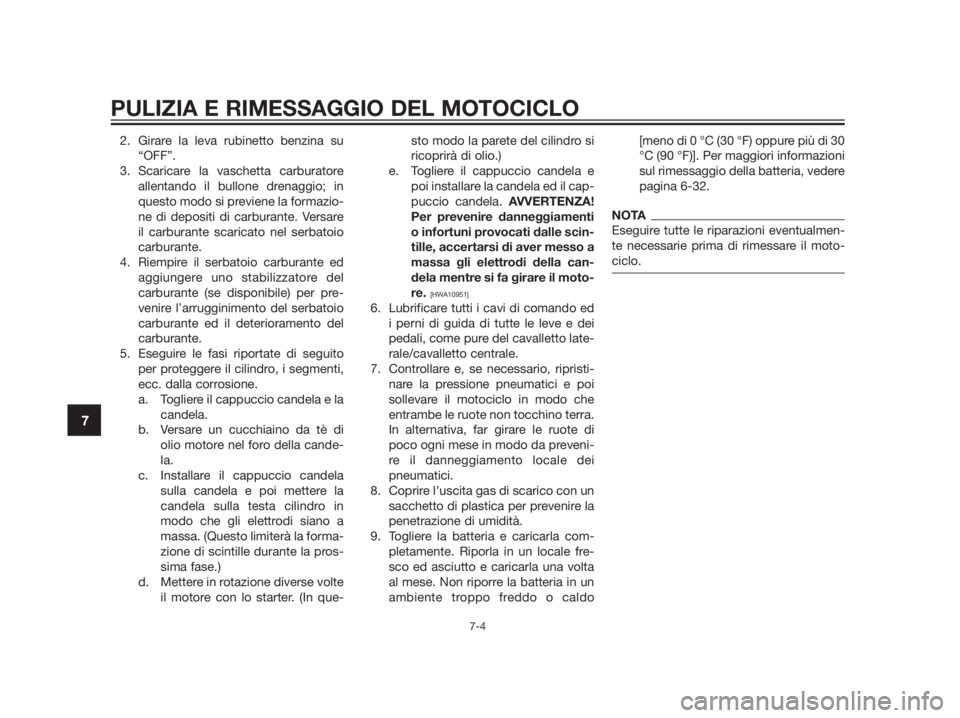

2. Girare la leva rubinetto benzina su
“OFF”.
3. Scaricare la vaschetta carburatore
allentando il bullone drenaggio; in
questo modo si previene la formazio-
ne di depositi di carburante. Versare
il carburante scaricato nel serbatoio
carburante.
4. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del
carburante (se disponibile) per pre-
venire l’arrugginimento del serbatoio
carburante ed il deterioramento del
carburante.
5. Eseguire le fasi riportate di seguito
per proteggere il cilindro, i segmenti,
ecc. dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di
olio motore nel foro della cande-
la.
c. Installare il cappuccio candela
sulla candela e poi mettere la
candela sulla testa cilindro in
modo che gli elettrodi siano a
massa. (Questo limiterà la forma-
zione di scintille durante la pros-
sima fase.)
d. Mettere in rotazione diverse volte
il motore con lo starter. (In que-sto modo la parete del cilindro si
ricoprirà di olio.)
e. Togliere il cappuccio candela e
poi installare la candela ed il cap-
puccio candela. AVVERTENZA!
Per prevenire danneggiamenti
o infortuni provocati dalle scin-
tille, accertarsi di aver messo a
massa gli elettrodi della can-
dela mentre si fa girare il moto-
re.
[HWA10951]
6. Lubrificare tutti i cavi di comando ed
i perni di guida di tutte le leve e dei
pedali, come pure del cavalletto late-
rale/cavalletto centrale.
7. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi
sollevare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da preveni-
re il danneggiamento locale dei
pneumatici.
8. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
9. Togliere la batteria e caricarla com-
pletamente. Riporla in un locale fre-
sco ed asciutto e caricarla una volta
al mese. Non riporre la batteria in un
ambiente troppo freddo o caldo[meno di 0 °C (30 °F) oppure più di 30
°C (90 °F)]. Per maggiori informazioni
sul rimessaggio della batteria, vedere
pagina 6-32.
NOTA
Eseguire tutte le riparazioni eventualmen-
te necessarie prima di rimessare il moto-
ciclo.
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
