Page 51 of 100
Erfordernisse bei der Bedienung und Handhabung
44
schen den Minimalstand- und Maximal-
stand-Markierungen befindet.
(8) Falls sich der Ölstand deutlich oberhalb
der Maximalstand-Markierung befindet,
einen Yamaha-Händler um Rat fragen.
Falls sich der Motorölstand unter der Mi-
nimal-Markierung befindet, Motoröl
langsam nachfüllen.
(9) Die Schritte 6–8 wiederholen, bis der
richtige Motorölstand erreicht ist.
(10) Den Öltankdeckel sicher aufsetzen und
bis zum Anschlag drehen.
(11) Den Sitz sicher an seine ursprüngliche
Position montieren.GJU40022
Lenzen des Bilgewassers
ACHTUNG
GCJ01302
Den Motor nicht bei Vollgas laufen lassen,
wenn im Motorraum Bilgewasser vorhan-
den ist. Das Bilgewasser kann in den Mo-
tor spritzen und ernsthafte Schäden verur-
sachen.
GJU40035Lenzen des Bilgewassers an Land
Zum Lenzen des Bilgewassers an Land:
(1) Die Heck-Lenzstopfen lösen und abneh-
men.
(2) Den Bug des Wasserfahrzeugs anheben,
z.B. indem es auf eine Schräge gestellt
wird, um das Bilgewasser aus dem Mo-
torraum zu lenzen.
(3) Nachdem das Bilgewasser aus den
Heck-Lenzstopfenlöchern abgelaufen 1Messstab
2Maximalstand-Markierung
3Minimalstand-Markierung
213
1Heck-Ablassschraube
1
UF2P72G0.book Page 44 Tuesday, August 19, 2014 10:59 AM
Page 52 of 100
Erfordernisse bei der Bedienung und Handhabung
45
ist, verbliebene Feuchtigkeit im Motor-
raum mit einem trockenen Tuch aufwi-
schen.
(4) Die Heck-Lenzstopfen sicher montieren,
indem Sie sie bis zum Anschlag festdre-
hen. ACHTUNG: Vor dem Einsetzen
der Heck-Lenzstopfen jegliche
Fremdkörper wie Schmutz oder Sand
von den Gewinden und von den O-Rin-
gen der Stopfen beseitigen. Andern-
falls könnten die Ablassschrauben be-
schädigt werden und der Motorraum
überfluten. Die O-Ringe der Heck-
Lenzstopfen kontrollieren und sicher-
stellen, dass die Stopfen vor dem Zu-
wasserlassen des Wasserfahrzeugs
sicher festgezogen sind. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00363]
GJU40535
Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und das
Bilgewasser an Land lenzen.
Jetpumpen-Bilgenlenzsystem
Während des Betriebs des Wasserfahrzeugs
wird das Bilgewasser im Motorraum durch
das in der Jetpumpe erzeugte Vakuum ange-
saugt und über die Jetdüse aus dem Wasser-
fahrzeug ausgestoßen.
Zum Lenzen des Bilgewassers auf dem Was-
ser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren. ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-ser im Motorraum kann in den Motor sprit-
zen und ernsthafte Schäden verursachen.
[GCJ00554]
UF2P72G0.book Page 45 Tuesday, August 19, 2014 10:59 AM
Page 53 of 100
Erfordernisse bei der Bedienung und Handhabung
46
GJU33465
Transport auf einem Anhänger
Beim Transport des Wasserfahrzeugs auf ei-
nem Anhänger die Zurrbänder durch die
Heck- und Bug-Zurrösen ziehen und auf dem
Anhänger befestigen. ACHTUNG: Zum
Festzurren des Wasserfahrzeugs auf dem
Anhänger nur die Zurröse am Bug und die
Zurrösen am Heck verwenden. Andern-
falls könnte das Wasserfahrzeug beschä-
digt werden. Die Seile oder Zurrbänder an
Stellen, wo sie den Rumpf des Wasser-
fahrzeugs berühren, mit Handtüchern
oder Lappen umwickeln, um Kratzer oder
andere Beschädigungen zu vermeiden. V1
Sport: Das Wasserfahrzeug nicht mit dem
Schalthebel in Rückwärtsfahrtstellung
transportieren. Sonst könnte die Umkehr-
klappe an ein Hindernis stoßen und dabei
beschädigt werden.
[GCJ00645]
UF2P72G0.book Page 46 Tuesday, August 19, 2014 10:59 AM
Page 54 of 100
Erstmaliger Betrieb
47
GJU32786
Motor-Einfahrzeit
ACHTUNG
GCJ00432
Wird der Motor nicht ordnungsgemäß ein-
gefahren, könnte dies die Lebensdauer
des Motors verkürzen bzw. ernsthafte Mo-
torschäden verursachen.
Die Einfahrzeit des Motors ist für die ver-
schiedenen Bauteile des Motors von ent-
scheidender Bedeutung, weil sie sich wäh-
rend dieser Periode aufeinander abstimmen
und das richtige Betriebsspiel erreichen. Dies
sorgt für gute Leistung und eine lange Le-
bensdauer der Komponenten.
Zur Durchführung des Einfahrens:
(1) Den Motorölstand kontrollieren. (Weitere
Angaben zum Kontrollieren des Motoröl-
stands siehe Seite 43.)
(2) Das Wasserfahrzeug zu Wasser lassen
und den Motor starten. (Weitere Anga-
ben zum Starten des Motors siehe Seite
59.)
(3) Während der ersten 5 Minuten den Mo-
tor im Leerlauf betreiben.
(4) Die nächsten 30 Minuten den Motor mit
einer Drehzahl unter 5000 U/min fahren.
(5) Die nächste 1 Stunde den Motor mit ei-
ner Drehzahl unter 6500 U/min fahren.
Nach der Einfahrzeit des Motors kann das
Wasserfahrzeug normal betrieben werden.
UF2P72G0.book Page 47 Tuesday, August 19, 2014 10:59 AM
Page 55 of 100
Routinekontrollen vor fahrtbeginn
48
GJU31982
WARNUNG
GWJ00412
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
GJU41234Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNG AUSFÜHRUNG SEITE
ROUTINEKONTROLLEN VOR FAHRTBEGINN
MotorraumDen Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.50
KraftstoffsystemDas Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.50
WasserabscheiderDen Wasserabscheider auf Wasserrückstände un-
tersuchen.51
MotorDas Äußere des Motors auf Schäden kontrollieren. 51
MotorölstandDen Motorölstand kontrollieren. 51
BilgewasserDen Motorraum auf Bilgewasser kontrollieren. 51
BatterieDie Pole und den Säurestand der Batterie kontrollie-
ren.51

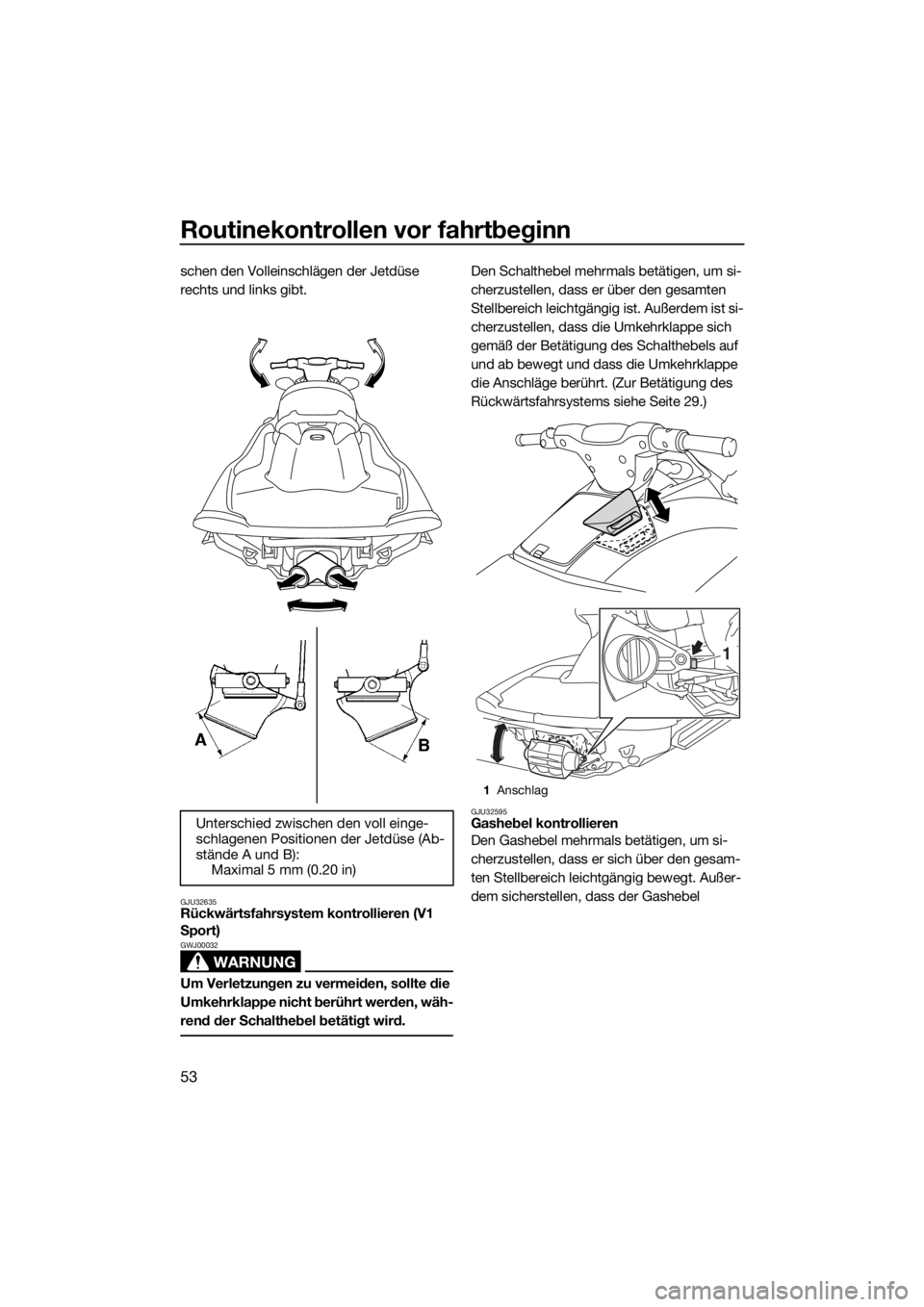

LenkungssystemDie ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.52
Rückwärtsfahrsystem (V1
Sport)Das Rückwärtsfahrsystem auf ordnungsgemäße
Funktion prüfen.53
GashebelDie Funktion des Gashebels kontrollieren.
Spiel des Gashebels kontrollieren.53
Motor-Quickstoppleine
(Handgelenk-Schlaufe)Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.54
SchalterFunktion des Starterschalters, Motor-Stoppschal-
ters und Motor-Quickstoppschalters kontrollieren.54
AblagefächerDie Ablagefächer auf Schäden und Wasser kontrol-
lieren.55
Feuerlöscher-Halterung,
Abdeckung und BandFeuerlöscher-Halterung, Abdeckung und Band auf
Beschädigung kontrollieren.55
FeuerlöscherDen Zustand des Feuerlöschers kontrollieren. 55
SicherheitsausrüstungKontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.55
Rumpf und DeckRumpf und Deck auf Schäden absuchen. 55
UF2P72G0.book Page 48 Tuesday, August 19, 2014 10:59 AM
Page 56 of 100
Routinekontrollen vor fahrtbeginn
49
HINWEIS:
Um Sicherheit und Zuverlässigkeit zu gewährleisten, müssen die hier aufgeführten Routineko-
ntrollen vor jeder Fahrt durchgeführt werden.
JeteinlassDen Jeteinlass auf Schäden und Verstopfungen un-
tersuchen.55
Heck-LenzstopfenDie Heck-Lenzstopfen auf Schäden und Fremdkör-
per untersuchen und kontrollieren, dass sie fest
montiert sind.55
HaubeKontrollieren, dass die Haube fest verschlossen ist. 56
SitzbankKontrollieren, ob die Sitzbank fest montiert ist. 35
ROUTINEKONTROLLEN NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollaus-
lassKontrollieren, dass Wasser aus dem Kühlwasser-
Kontrollauslass austritt, wenn der Motor läuft.56
MultifunktionsdisplayDas Multifunktionsdisplay auf ordnungsgemäße
Funktion kontrollieren.56
Motor-LeerlaufdrehzahlDie Motor-Leerlaufdrehzahl kontrollieren. 57 BEZEICHNUNG AUSFÜHRUNG SEITE
UF2P72G0.book Page 49 Tuesday, August 19, 2014 10:59 AM
Page 57 of 100
Routinekontrollen vor fahrtbeginn
50
GJU32282
Routinekontrollen vor
Fahrtbeginn
GJU40546Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen vor
dem Zuwasserlassen:

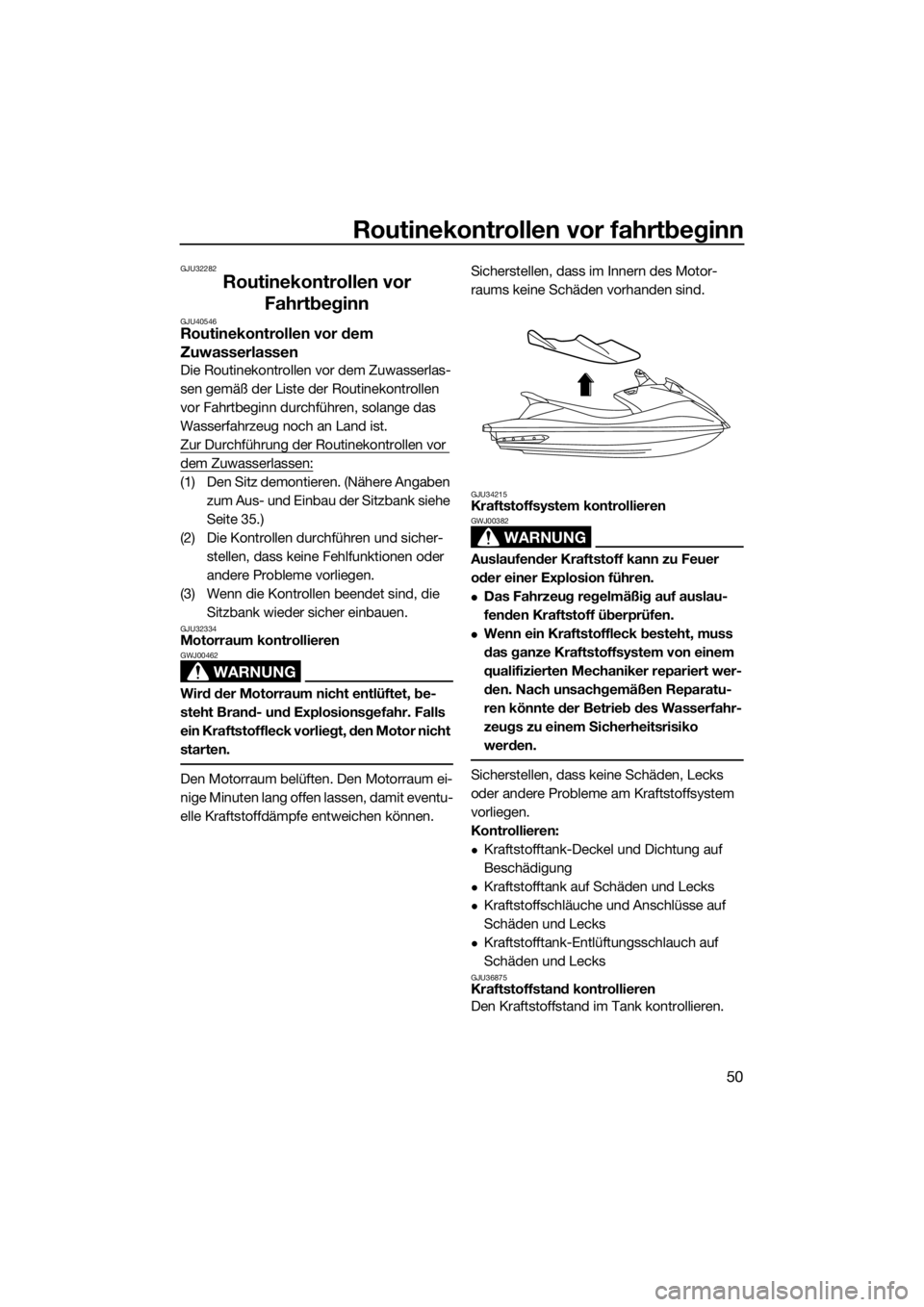

(1) Den Sitz demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 35.)
(2) Die Kontrollen durchführen und sicher-
stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Wenn die Kontrollen beendet sind, die
Sitzbank wieder sicher einbauen.
GJU32334Motorraum kontrollieren
WARNUNG
GWJ00462
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können.Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34215Kraftstoffsystem kontrollieren
WARNUNG
GWJ00382
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.
Das Fahrzeug regelmäßig auf auslau-
fenden Kraftstoff überprüfen.
Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparatu-
ren könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko
werden.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:
Kraftstofftank-Deckel und Dichtung auf
Beschädigung
Kraftstofftank auf Schäden und Lecks
Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks
Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36875Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.
UF2P72G0.book Page 50 Tuesday, August 19, 2014 10:59 AM
Page 58 of 100
Routinekontrollen vor fahrtbeginn
51
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 41.)

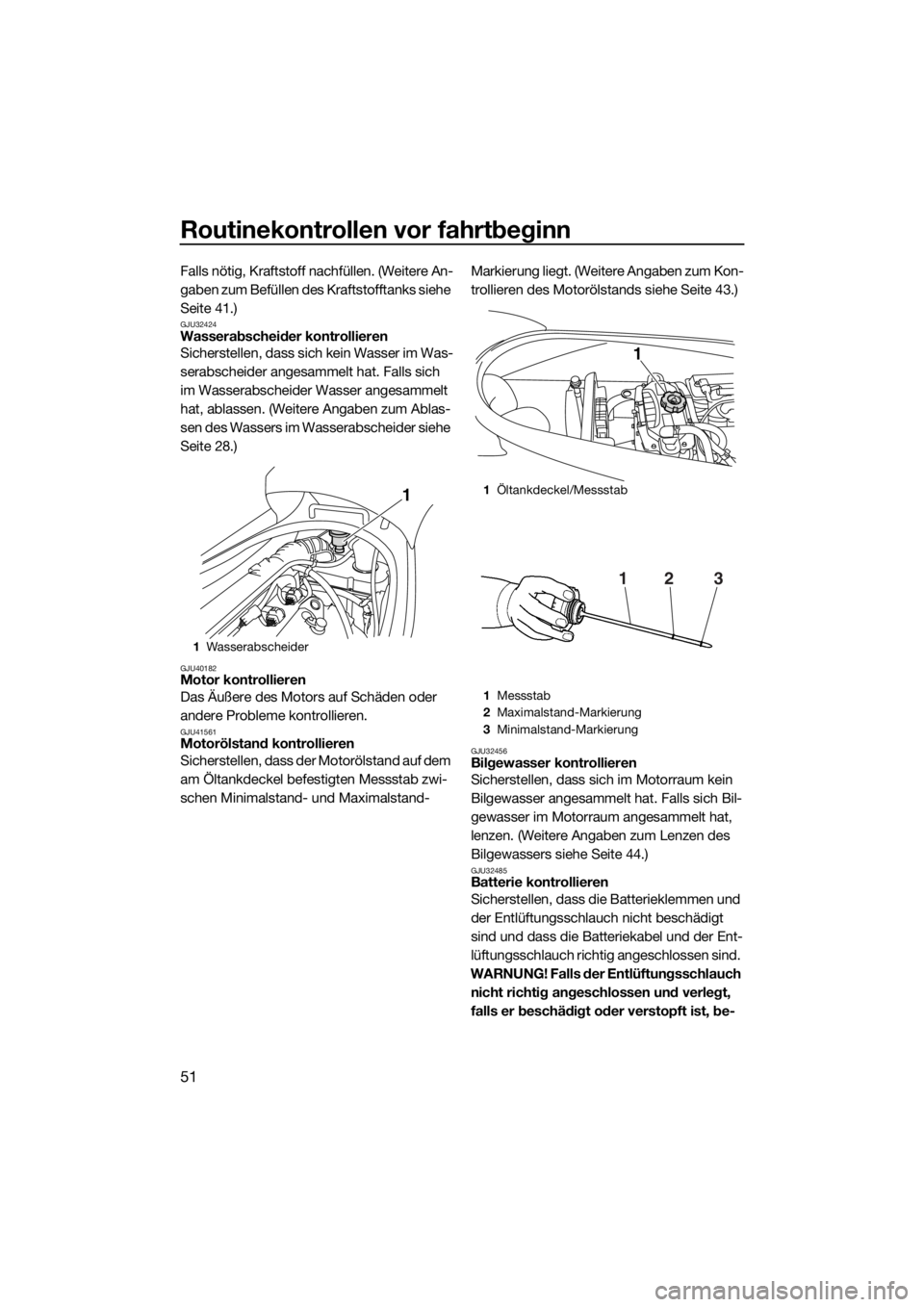

GJU32424Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich
im Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 28.)
GJU40182Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU41561Motorölstand kontrollieren
Sicherstellen, dass der Motorölstand auf dem
am Öltankdeckel befestigten Messstab zwi-
schen Minimalstand- und Maximalstand-Markierung liegt. (Weitere Angaben zum Kon-
trollieren des Motorölstands siehe Seite 43.)GJU32456Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 44.)

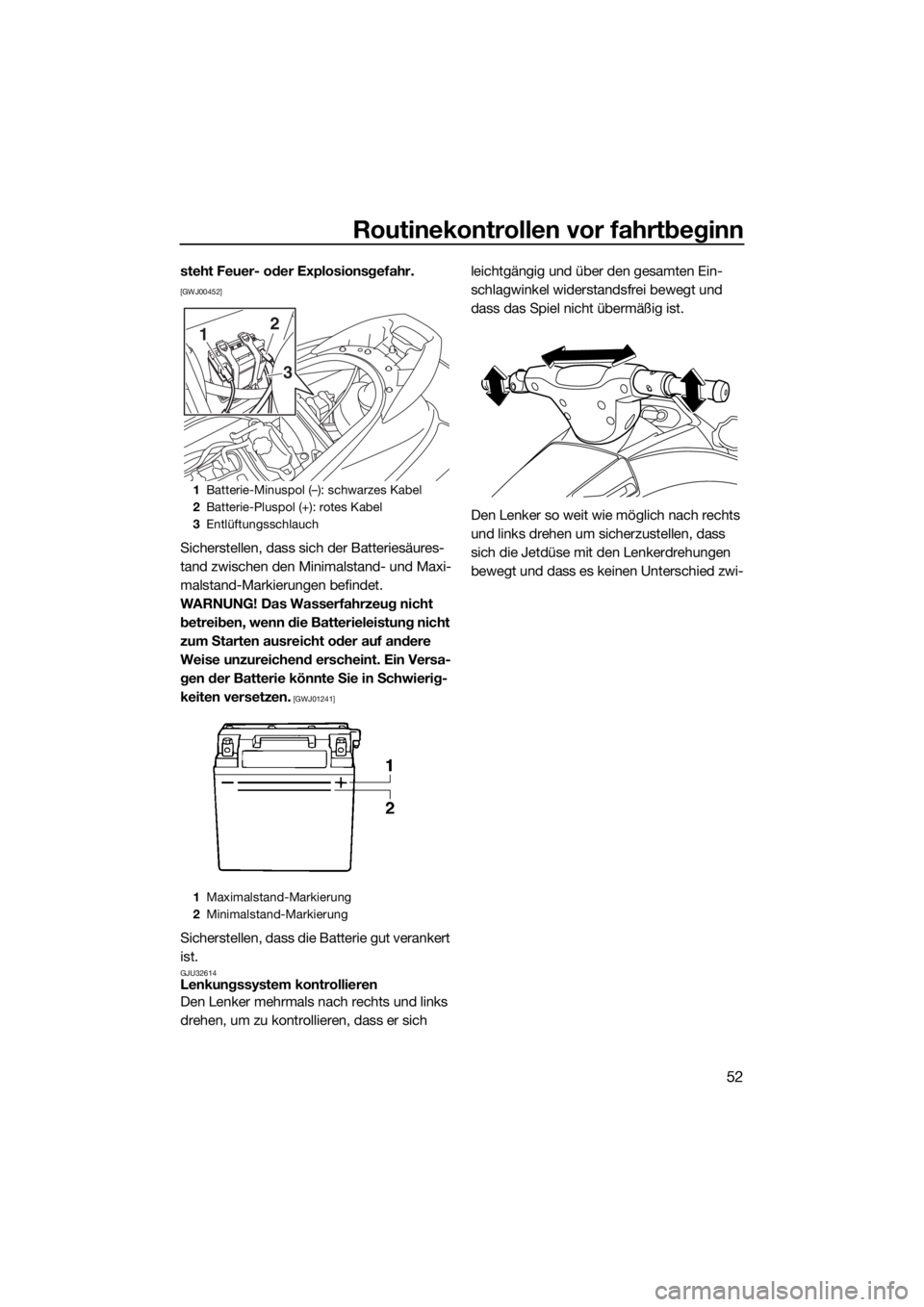

GJU32485Batterie kontrollieren
Sicherstellen, dass die Batterieklemmen und
der Entlüftungsschlauch nicht beschädigt
sind und dass die Batteriekabel und der Ent-
lüftungsschlauch richtig angeschlossen sind.
WARNUNG! Falls der Entlüftungsschlauch
nicht richtig angeschlossen und verlegt,
falls er beschädigt oder verstopft ist, be-
1Wasserabscheider
11Öltankdeckel/Messstab
1Messstab
2Maximalstand-Markierung
3Minimalstand-Markierung
1
213
UF2P72G0.book Page 51 Tuesday, August 19, 2014 10:59 AM
Page 59 of 100
Routinekontrollen vor fahrtbeginn
52
steht Feuer- oder Explosionsgefahr.
[GWJ00452]
Sicherstellen, dass sich der Batteriesäures-
tand zwischen den Minimalstand- und Maxi-
malstand-Markierungen befindet.
WARNUNG! Das Wasserfahrzeug nicht
betreiben, wenn die Batterieleistung nicht
zum Starten ausreicht oder auf andere
Weise unzureichend erscheint. Ein Versa-
gen der Batterie könnte Sie in Schwierig-
keiten versetzen.
[GWJ01241]
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32614Lenkungssystem kontrollieren
Den Lenker mehrmals nach rechts und links
drehen, um zu kontrollieren, dass er sich leichtgängig und über den gesamten Ein-
schlagwinkel widerstandsfrei bewegt und
dass das Spiel nicht übermäßig ist.
Den Lenker so weit wie möglich nach rechts
und links drehen um sicherzustellen, dass
sich die Jetdüse mit den Lenkerdrehungen
bewegt und dass es keinen Unterschied zwi-
1Batterie-Minuspol (–): schwarzes Kabel
2Batterie-Pluspol (+): rotes Kabel
3Entlüftungsschlauch
1Maximalstand-Markierung
2Minimalstand-Markierung
12
3
UF2P72G0.book Page 52 Tuesday, August 19, 2014 10:59 AM
Page 60 of 100
Routinekontrollen vor fahrtbeginn
53
schen den Volleinschlägen der Jetdüse
rechts und links gibt.
GJU32635Rückwärtsfahrsystem kontrollieren (V1
Sport)
WARNUNG
GWJ00032
Um Verletzungen zu vermeiden, sollte die
Umkehrklappe nicht berührt werden, wäh-
rend der Schalthebel betätigt wird.
Den Schalthebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem ist si-
cherzustellen, dass die Umkehrklappe sich
gemäß der Betätigung des Schalthebels auf
und ab bewegt und dass die Umkehrklappe
die Anschläge berührt. (Zur Betätigung des
Rückwärtsfahrsystems siehe Seite 29.)
GJU32595Gashebel kontrollieren
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich über den gesam-
ten Stellbereich leichtgängig bewegt. Außer-
dem sicherstellen, dass der Gashebel Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B):
Maximal 5 mm (0.20 in)
1Anschlag
1
UF2P72G0.book Page 53 Tuesday, August 19, 2014 10:59 AM
