Resolución de averías
84
El motor funciona
de forma irregular o
se calaCombustible Agotado Repostar lo antes po-
sible42
Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a —
Depósito de
combustible Presencia de agua o
suciedad Hacerlo revisar en un
concesionario
Ya m a h a —
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Tapa de bujía No conectada o floja Hacerlo revisar en un concesionario
Ya m a h a—
Agrietada, rota o da-
ñada Hacerlo revisar en un
concesionario
Ya m a h a —
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Ya m a h a —
Sistema de
inyección de
combustible Inyectores averiados
u obstruidos
Hacerlo revisar en un
concesionario
Ya m a h a —
La luz de alarma o
indicador parpa-
dean o se encien-
den Nivel de
combustible
Agotado Repostar lo antes po-
sible 42
Alarma de
presión de
aceite Disminución de la
presión de aceite
Hacerlo revisar en un
concesionario
Ya m a h a 34
Motor reca-
lentado To m a d e a d m i s i ó n
del chorro obstruida Limpiar
86
Alarma de
comproba-
ción del mo-
tor Sensores averiados Hacerlo revisar en un
concesionario
Ya m a h a 35
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF2P72S0.book Page 84 Tuesday, August 19, 2014 11:07 AM

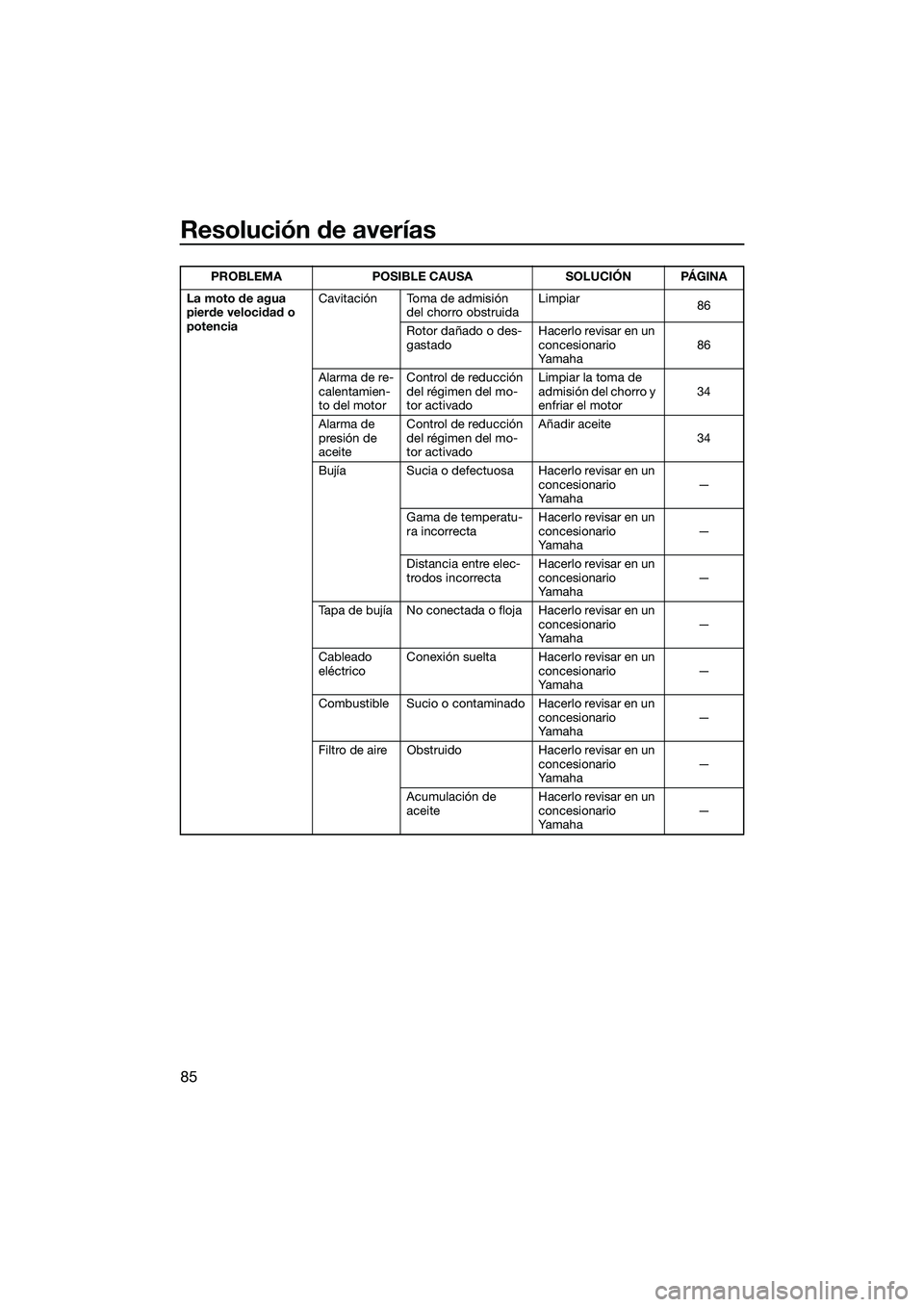

Resolución de averías
85
La moto de agua
pierde velocidad o
potenciaCavitación Toma de admisión
del chorro obstruida Limpiar
86
Rotor dañado o des-
gastado Hacerlo revisar en un
concesionario
Ya m a h a 86
Alarma de re-
calentamien-
to del motor Control de reducción
del régimen del mo-
tor activado Limpiar la toma de
admisión del chorro y
enfriar el motor
34
Alarma de
presión de
aceite Control de reducción
del régimen del mo-
tor activado Añadir aceite
34
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Tapa de bujía No conectada o floja Hacerlo revisar en un concesionario
Ya m a h a—
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Ya m a h a —
Combustible Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a—
Filtro de aire Obstruido Hacerlo revisar en un concesionario
Ya m a h a—
Acumulación de
aceite Hacerlo revisar en un
concesionario
Ya m a h a —
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF2P72S0.book Page 85 Tuesday, August 19, 2014 11:07 AM

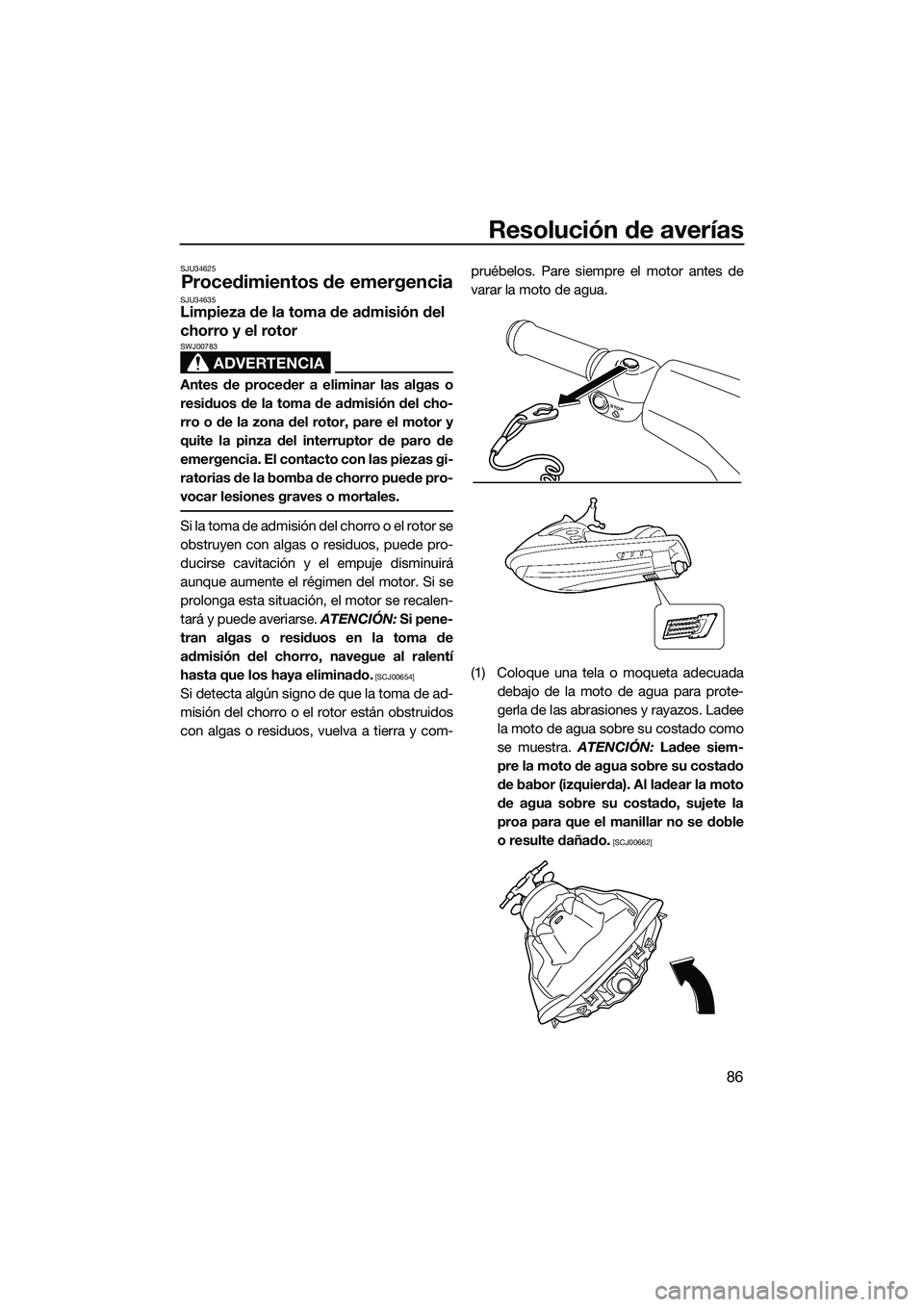

Resolución de averías
86
SJU34625
Procedimientos de emergenciaSJU34635Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00783
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede pro-
ducirse cavitación y el empuje disminuirá
aunque aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. ATENCIÓN: Si pene-
tran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00654]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com- pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para prote-
gerla de las abrasiones y rayazos. Ladee
la moto de agua sobre su costado como
se muestra. ATENCIÓN: Ladee siem-
pre la moto de agua sobre su costado
de babor (izquierda). Al ladear la moto
de agua sobre su costado, sujete la
proa para que el manillar no se doble
o resulte dañado.
[SCJ00662]
STOP
UF2P72S0.book Page 86 Tuesday, August 19, 2014 11:07 AM

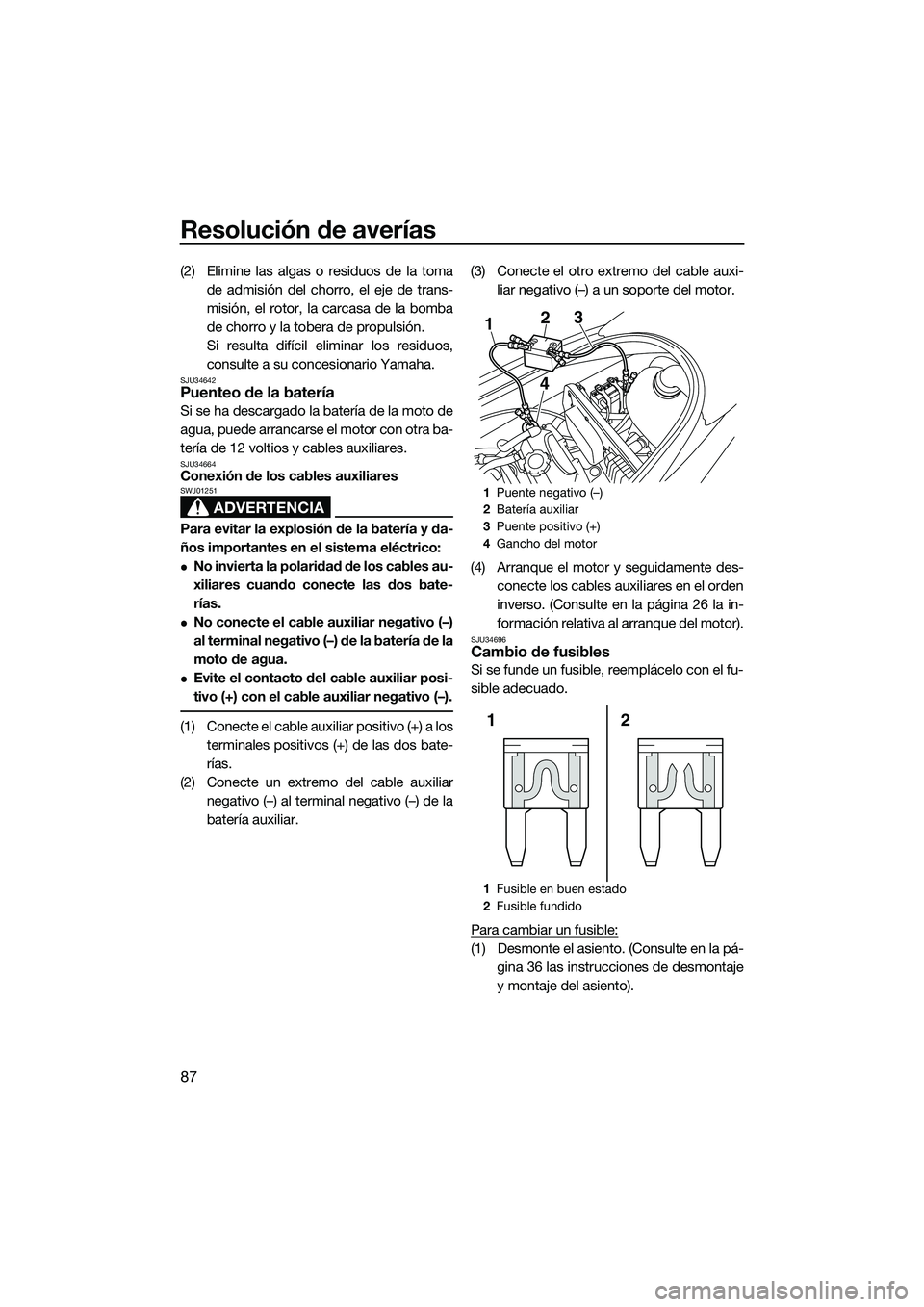

Resolución de averías
87
(2) Elimine las algas o residuos de la tomade admisión del chorro, el eje de trans-
misión, el rotor, la carcasa de la bomba
de chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.
SJU34642Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34664Conexión de los cables auxiliares
ADVERTENCIA
SWJ01251
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:
No invierta la polaridad de los cables au-
xiliares cuando conecte las dos bate-
rías.
No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.
Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).
(1) Conecte el cable auxiliar positivo (+) a losterminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar negativo (–) al terminal negativo (–) de la
batería auxiliar. (3) Conecte el otro extremo del cable auxi-
liar negativo (–) a un soporte del motor.
(4) Arranque el motor y seguidamente des- conecte los cables auxiliares en el orden
inverso. (Consulte en la página 26 la in-
formación relativa al arranque del motor).
SJU34696Cambio de fusibles
Si se funde un fusible, reemplácelo con el fu-
sible adecuado.
Para cambiar un fusible:
(1) Desmonte el asiento. (Consulte en la pá-gina 36 las instrucciones de desmontaje
y montaje del asiento).
1Puente negativo (–)
2 Batería auxiliar
3 Puente positivo (+)
4 Gancho del motor
1 Fusible en buen estado
2 Fusible fundido
1
43
2
2
1
UF2P72S0.book Page 87 Tuesday, August 19, 2014 11:07 AM

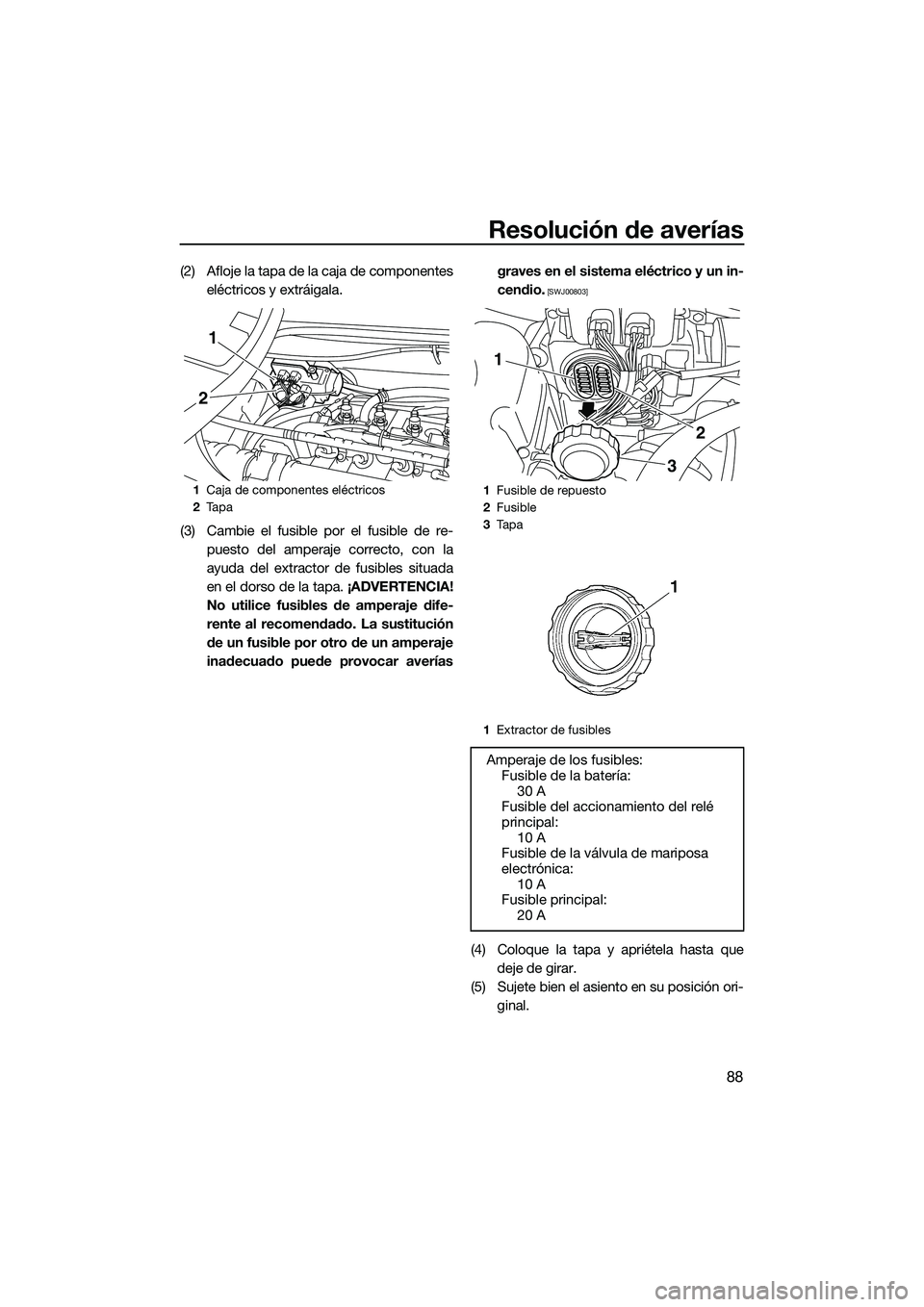

Resolución de averías
88
(2) Afloje la tapa de la caja de componenteseléctricos y extráigala.
(3) Cambie el fusible por el fusible de re- puesto del amperaje correcto, con la
ayuda del extractor de fusibles situada
en el dorso de la tapa. ¡ADVERTENCIA!
No utilice fusibles de amperaje dife-
rente al recomendado. La sustitución
de un fusible por otro de un amperaje
inadecuado puede provocar averías graves en el sistema eléctrico y un in-
cendio.
[SWJ00803]
(4) Coloque la tapa y apriétela hasta que
deje de girar.
(5) Sujete bien el asiento en su posición ori- ginal.
1Caja de componentes eléctricos
2 Ta p a
1
2
1Fusible de repuesto
2 Fusible
3 Ta p a
1 Extractor de fusibles
Amperaje de los fusibles:
Fusible de la batería:
30 A
Fusible del accionamiento del relé
principal:
10 A
Fusible de la válvula de mariposa
electrónica:
10 A
Fusible principal: 20 A
1
32
UF2P72S0.book Page 88 Tuesday, August 19, 2014 11:07 AM

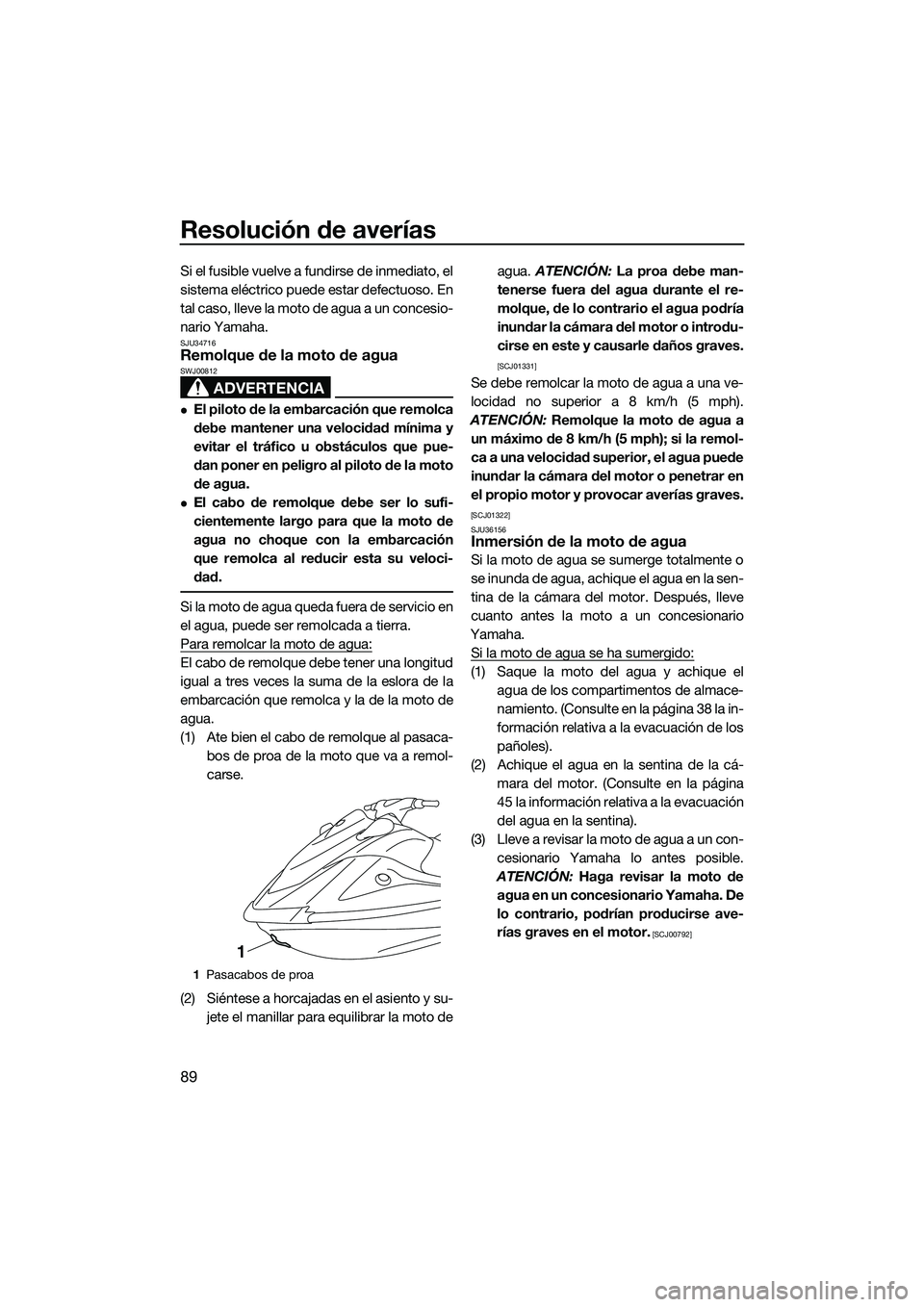

Resolución de averías
89
Si el fusible vuelve a fundirse de inmediato, el
sistema eléctrico puede estar defectuoso. En
tal caso, lleve la moto de agua a un concesio-
nario Yamaha.
SJU34716Remolque de la moto de agua
ADVERTENCIA
SWJ00812
El piloto de la embarcación que remolca
debe mantener una velocidad mínima y
evitar el tráfico u obstáculos que pue-
dan poner en peligro al piloto de la moto
de agua.
El cabo de remolque debe ser lo sufi-
cientemente largo para que la moto de
agua no choque con la embarcación
que remolca al reducir esta su veloci-
dad.
S i la m o t o d e a g u a q u ed a f u er a de se r v i ci o e n
el agua, puede ser remolcada a tierra.
Para remolcar la moto de agua:
El cabo de remolque debe tener una longitud
igual a tres veces la suma de la eslora de la
embarcación que remolca y la de la moto de
agua.
(1) Ate bien el cabo de remolque al pasaca-
bos de proa de la moto que va a remol-
carse.
(2) Siéntese a horcajadas en el asiento y su- jete el manillar para equilibrar la moto de agua.
ATENCIÓN: La proa debe man-
tenerse fuera del agua durante el re-
molque, de lo contrario el agua podría
inundar la cámara del motor o introdu-
cirse en este y causarle daños graves.
[SCJ01331]
Se debe remolcar la moto de agua a una ve-
locidad no superior a 8 km/h (5 mph).
ATENCIÓN: Remolque la moto de agua a
un máximo de 8 km/h (5 mph); si la remol-
ca a una velocidad superior, el agua puede
inundar la cámara del motor o penetrar en
el propio motor y provocar averías graves.
[SCJ01322]
SJU36156
Inmersión de la moto de agua
Si la moto de agua se sumerge totalmente o
se inunda de agua, achique el agua en la sen-
tina de la cámara del motor. Después, lleve
cuanto antes la moto a un concesionario
Yamaha. Si la moto de agua se ha sumergido:
(1) Saque la moto del agua y achique el agua de los compartimentos de almace-
namiento. (Consulte en la página 38 la in-
formación relativa a la evacuación de los
pañoles).
(2) Achique el agua en la sentina de la cá- mara del motor. (Consulte en la página
45 la información relativa a la evacuación
del agua en la sentina).
(3) Lleve a revisar la moto de agua a un con- cesionario Yamaha lo antes posible.
ATENCIÓN: Haga revisar la moto de
agua en un concesionario Yamaha. De
lo contrario, podrían producirse ave-
rías graves en el motor.
[SCJ00792]
1 Pasacabos de proa
1
UF2P72S0.book Page 89 Tuesday, August 19, 2014 11:07 AM

90

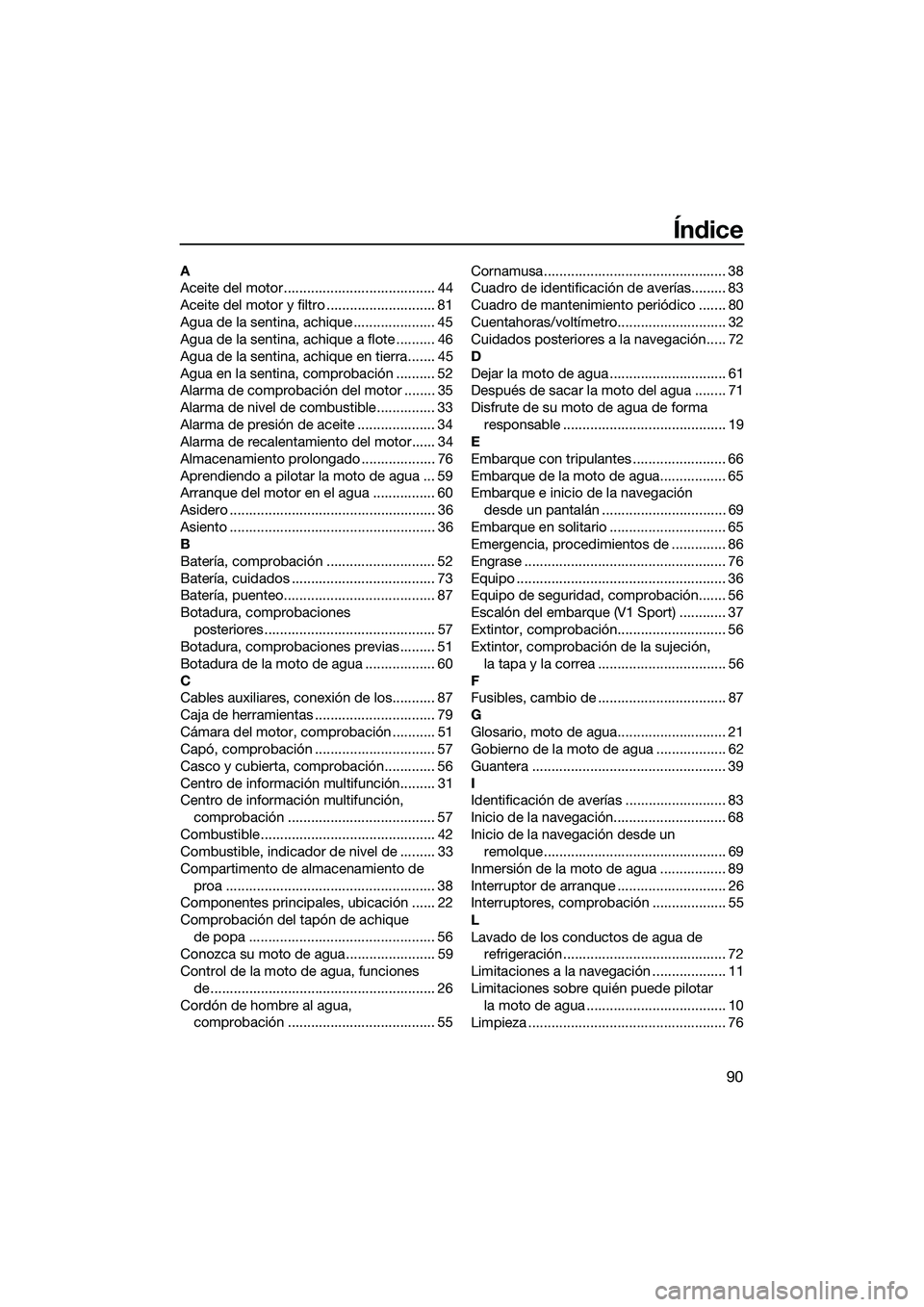

Índice
A
Aceite del motor ....................................... 44
Aceite del motor y filtro ............................ 81
Agua de la sentina, achique ..................... 45
Agua de la sentina, achique a flote .......... 46
Agua de la sentina, achique en tierra....... 45
Agua en la sentina, comprobación .......... 52
Alarma de comprobación del motor ........ 35
Alarma de nivel de combustible............... 33
Alarma de presión de aceite .................... 34
Alarma de recalentamiento del motor...... 34
Almacenamiento prolongado ................... 76
Aprendiendo a pilotar la moto de agua ... 59
Arranque del motor en el agua ................ 60
Asidero ..................................................... 36
Asiento ..................................................... 36
B
Batería, comprobación ............................ 52
Batería, cuidados ..................................... 73
Batería, puenteo....................................... 87
Botadura, comprobaciones posteriores ............................................ 57
Botadura, comprobaciones previas......... 51
Botadura de la moto de agua .................. 60
C
Cables auxiliares, conexión de los........... 87
Caja de herramientas ............................... 79
Cámara del motor, comprobación ........... 51
Capó, comprobación ............................... 57
Casco y cubierta, comprobación............. 56
Centro de información multifunción......... 31
Centro de información multifunción,
comprobación ...................................... 57
Combustible............................................. 42
Combustible, indicador de nivel de ......... 33
Compartimento de almacenamiento de proa ...................................................... 38
Componentes principales, ubicación ...... 22
Comprobación del tapón de achique
de popa ................................................ 56
Conozca su moto de agua ....................... 59
Control de la moto de agua, funciones
de .......................................................... 26
Cordón de hombre al agua, comprobación ...................................... 55 Cornamusa............................................... 38
Cuadro de identificación de averías......... 83
Cuadro de mantenimiento periódico ....... 80
Cuentahoras/voltímetro............................ 32
Cuidados posteriores a la navegación..... 72
D
Dejar la moto de agua .............................. 61
Después de sacar la moto del agua ........ 71
Disfrute de su moto de agua de forma
responsable .......................................... 19
E
Embarque con tripulantes ........................ 66
Embarque de la moto de agua................. 65
Embarque e inicio de la navegación
desde un pantalán ................................ 69
Embarque en solitario .............................. 65
Emergencia, procedimientos de .............. 86
Engrase .................................................... 76
Equipo ...................................................... 36
Equipo de seguridad, comprobación....... 56
Escalón del embarque (V1 Sport) ............ 37
Extintor, comprobación............................ 56
Extintor, comprobación de la sujeción, la tapa y la correa ................................. 56
F
Fusibles, cambio de ................................. 87
G
Glosario, moto de agua............................ 21
Gobierno de la moto de agua .................. 62
Guantera .................................................. 39
I
Identificación de averías .......................... 83
Inicio de la navegación............................. 68
Inicio de la navegación desde un remolque ............................................... 69
Inmersión de la moto de agua ................. 89
Interruptor de arranque ............................ 26
Interruptores, comprobación ................... 55
L
Lavado de los conductos de agua de refrigeración .......................................... 72
Limitaciones a la navegación ................... 11
Limitaciones sobre quién puede pilotar la moto de agua .................................... 10
Limpieza ................................................... 76
UF2P72S0.book Page 90 Tuesday, August 19, 2014 11:07 AM

Índice
91
Limpieza de la moto de agua................... 73
M
Manejo de la moto de agua ..................... 61
Manejo de la moto de agua marcha atrás (V1 Sport) .............................................. 64
Manilla del acelerador .............................. 27
Manilla del acelerador, comprobación..... 54
Mantenimiento ......................................... 79
Modelo, información del ............................ 2
Moto de agua, características de la......... 15
Moto de agua, funciones ......................... 30
Moto de agua volcada ............................. 69
Motor, comprobación .............................. 52
Motor, interruptor de paro de emergencia del ..................................... 26
Motor, interruptor de paro del.................. 26
Motor, número de serie del ........................ 1
N
Navegación en presencia de algas .......... 71
Nivel de aceite del motor, comprobación ...................................... 52
Nivel de combustible, comprobación ...... 51
Número de identificación de la embarcación (CIN) .................................. 1
Números de identificación ......................... 1
P
Pañol, comprobación ............................... 56
Pañoles .................................................... 38
Pantalla de información ........................... 31
Parada de la moto de agua...................... 64
Paro del motor ......................................... 61
Peligros, información para evitar ............. 15
Pilotaje de la moto de agua ..................... 59
Placa del fabricante ................................... 2
Popa, pasacabos de ................................ 38
Portabebidas............................................ 40
Posición de pilotaje .................................. 60
Previas a la navegación, lista de comprobaciones................................... 49
Primario, número de identificación (ID-PRI) ................................................... 1
Proa, pasacabos de ................................. 37
Prueba de oxidación ................................ 77
Puntos de comprobación antes de la navegación ........................................... 51 R
Ralentí, comprobación ............................. 58
Recomendado, equipo............................. 14
Remolque de la moto de agua ................. 89
Requisitos de combustible ...................... 42
Requisitos del aceite del motor ............... 44
Requisitos para navegar .......................... 12
Rodaje del motor...................................... 48
Rótulo de la fecha de fabricación .............. 2
Rótulos, advertencia .................................. 5
Rótulos, importantes .................................. 4
Rótulos, otros............................................. 8
S
Seguridad en el mar, normas de .............. 19
Separador de agua .................................. 28
Separador de agua, comprobación ......... 52
Sistema de combustible,
comprobación....................................... 51
Sistema de dirección ............................... 27
Sistema de gobierno, comprobación....... 53
Sistema de marcha atrás, comprobación (V1 Sport) .............................................. 54
Sistema de marcha atrás (V1 Sport) ........ 30
Sujeción y cubierta del extintor................ 40
Surtidor testigo del agua de refrigeración .......................................... 28
T
Tacómetro ................................................ 32
Testigo de la refrigeración, comprobación....................................... 57
Toma de admisión del chorro, comprobaciones ................................... 56
Toma de admisión del chorro y rotor, limpieza ................................................. 86
Transporte en un remolque ...................... 47
V
Varada y atraque de la moto de agua ...... 70
Velocímetro .............................................. 31
W
Wakeboarding y esquí acuático ............... 17
UF2P72S0.book Page 91 Tuesday, August 19, 2014 11:07 AM

UF2P72S0.book Page 92 Tuesday, August 19, 2014 11:07 AM

Impreso en EE. UU.
Agosto 2014–0.2 × 1 CR
UF2P72S0.book Page 1 Tuesday, August 19, 2014 11:07 AM
