YAMAHA VERSITY 300 2004 Manual de utilização (in Portuguese)

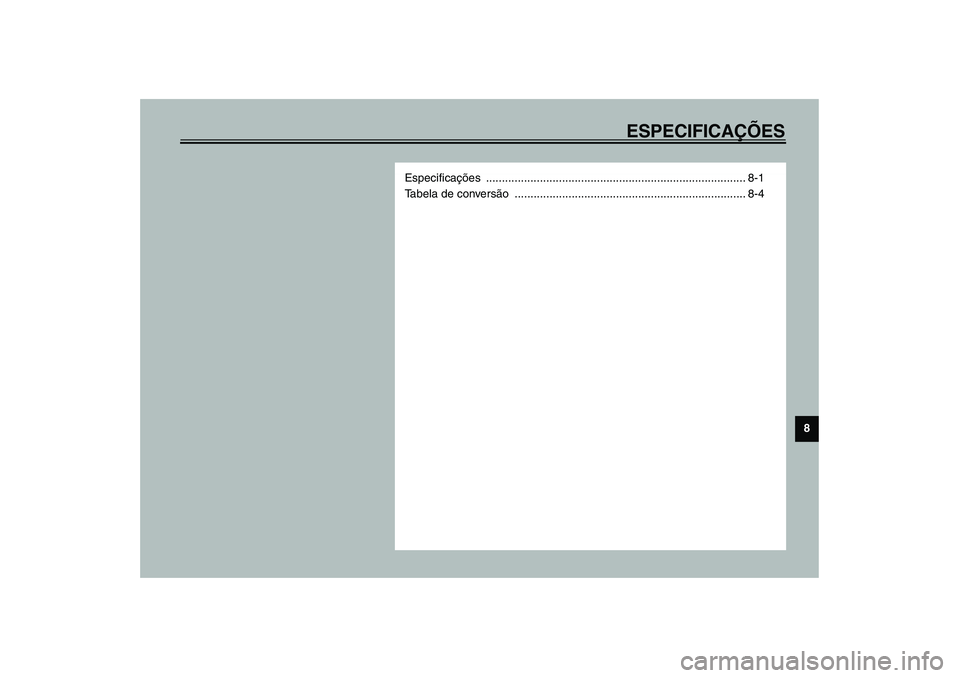

ESPECIFICAÇÕES
8
Especificações .................................................................................. 8-1
Tabela de conversão ......................................................................... 8-4

8-1
8
PAU01038

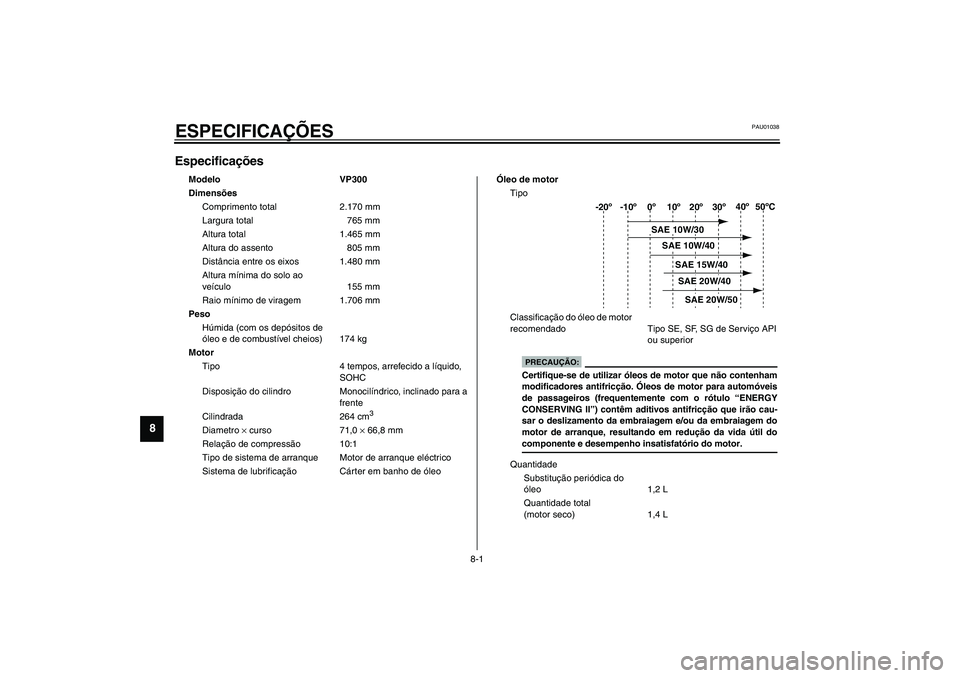

8-ESPECIFICAÇÕESEspecificações CS-CS-01P
Modelo VP300
Dimensões
Comprimento total 2.170 mm
Largura total 765 mm
Altura total 1.465 mm
Altura do assento 805 mm
Distância entre os eixos 1.480 mm
Altura mínima do solo ao
veículo 155 mm
Raio mínimo de viragem 1.706 mm
Peso
Húmida (com os depósitos de
óleo e de combustível cheios) 174 kg
Motor
Tipo 4 tempos, arrefecido a líquido,
SOHC
Disposição do cilindro Monocilíndrico, inclinado para a
frente
Cilindrada 264 cm
3
Diametro × curso 71,0 × 66,8 mm
Relação de compressão 10:1
Tipo de sistema de arranque Motor de arranque eléctrico
Sistema de lubrificaçãoCárter em banho de óleoÓleo de motor
Tipo
Classificação do óleo de motor
recomendado Tipo SE, SF, SG de Serviço API
ou superior
Quantidade
Substitução periódica do
óleo 1,2 L
Quantidade total
(motor seco) 1,4 L
-20º -10º 10º 20º 30º 40º 50ºC
0º
SAE 10W/30SAE 10W/40
SAE 15W/40SAE 20W/40SAE 20W/50
PRECAUÇÃO:Certifique-se de utilizar óleos de motor que não contenham
modificadores antifricção. Óleos de motor para automóveis
de passageiros (frequentemente com o rótulo “ENERGY
CONSERVING II”) contêm aditivos antifricção que irão cau-
sar o deslizamento da embraiagem e/ou da embraiagem do
motor de arranque, resultando em redução da vida útil do
componente e desempenho insatisfatório do motor.

ESPECIFICAÇÕES
8-2
8
Óleo da transmissão
TipoÓleo de motor SAE 10W30
(API SE)
Quantidade total 0,25 L
Capacidade do sistema de refri-
geração (incluindo todas as vias)
1,6 L
Filtro de arElemento do tipo húmido
Combustível
Combustível recomendado APENAS GASOLINA NORMAL
SEM CHUMBO
Capacidade do depósito de
combustível 10,9 L
Carburador
Tipo / quantidade TK5SE × 1
Fabricante TK
Vela de ignição
Tipo / Fabricante DR8EA / NGK
Distância do eléctrodo da vela
de ignição0,6–0,7 mm
Tipo de embraiagemA seco, centrífuga automática
Transmissão
Sistema primário de redução Engrenagem de dentes
helicoidais
Relação primária de redução 40/15 (2,666)
Sistema secundário de redu-
çãoEngrenagem de dentes
helicoidais
Relação secundária de redu-
ção 37/12 (3,083)
Tipo de transmissão Automática de correia em V
Operação Tipo automática centrífugaQuadro
Tipo de quadro Quadro tubular em aço
Ângulo de “caster” ((grau)) 26°
Cauda 90 mm
Pneus
Dianteiro
Tipo Sem câmara de ar
Dimensão 120/80-14 58P
Fabricante/modelo MICHELIN / PILOT CITY TL
Traseiro
Tipo Sem câmara de ar
Dimensão 150/70-14 66P
Fabricante/modelo MICHELIN /PILOT CITY TL
Carga máximo* 202 Kg
Pressão do ar (pneus frios)
Até 90 kg*
Dianteiro 180 kPa (1,8 kgf/cm
2, 1,8 bar)
Traseiro 190 kPa (1,9 kgf/cm2, 1,9 bar)
90 kg–160 kg de carga*
Dianteiro 180 kPa (1,8 kgf/cm2, 1,8 bar)
Traseiro 200 kPa (2,0 kgf/cm2, 2,0 bar)
160 kg–de carga máxima*
Dianteiro 190 kPa (1,9 kgf/cm2, 1,9 bar)
Traseiro 220 kPa (2,2 kgf/cm2, 2,2 bar)
* Peso total do condutor, do passageiro, da carga e acessórios
Rodas
Dianteiro
Tipo Roda de liga
Dimensão 14 × MT 2,75

ESPECIFICAÇÕES
8-3
8
Traseiro
Tipo Roda de liga
Dimensão 14 × MT 4,00
Travão
Dianteiro
Tipo Travão de disco simples
Operação Com a mão direito
Tipo de líquido dos travões DOT 4
Traseiro
Tipo Travão de disco simples
OperaçãoMão esquerda
Tipo de líquido dos travões DOT 4
Suspensão
Suspensão dianteira Forquilha telescópica
Suspensão traseira Oscilação da unidade
Amortecedor de choques
Tipo de forquilha dianteira Mola helicoidal / amortecedor a
óleo
Tipo de amor tecedor traseiro Mola helicoidal / amor tecedor a
óleo
Curso da roda
Piso da roda da frente 108 mm
Piso da roda de trás 120 mm
Eléctrico
Tipo de sistema de ignição Ignição por bobina
transistorizada
Sistema de carregamento Magnetodínamo CABateria
Modelo F9-12B
Voltagem/capacidade 12 V / 9 Ah
Tipo de farolLâmpada de halogéneo
Lâmpadas
(tensão/watts × quantidade)
Farol dianteiro 12 V, 35 W/35 W × 2
Luz auxiliar 12 V, 5 W × 2
Luz do travão/farolim traseiro 12 V, 5 W/21 W × 2
Luz de mudança de direcção
Dianteiro 12 V, 21 W × 2
Traseiro 12 V, 10 W × 2
Indicador luminoso de
máximosLãmpada LED (diodo emissor
de luz)
Indicador luminoso de
mudança de direcçãoLãmpada LED (diodo emissor
de luz)
Indicador luminoso do farol
dianteiroLãmpada LED (diodo emissor
de luz)
Fusíveis
Fusível principal 30 A
Fusível de reserva 3 A
Fusível do farol dianteiro 15 A
Fusível da ventoinha do
radiador 15 A
Fusível do sistema de
sinalização 15 A
Fusível da ignição 7,5 A
Fusível da tomada CC auxiliar 3 A
Fusível de reserva
(× quantidade) 30 A × 1, 15 A × 1, 7,5 A × 1

ESPECIFICAÇÕES
8-4
8
PAU04513

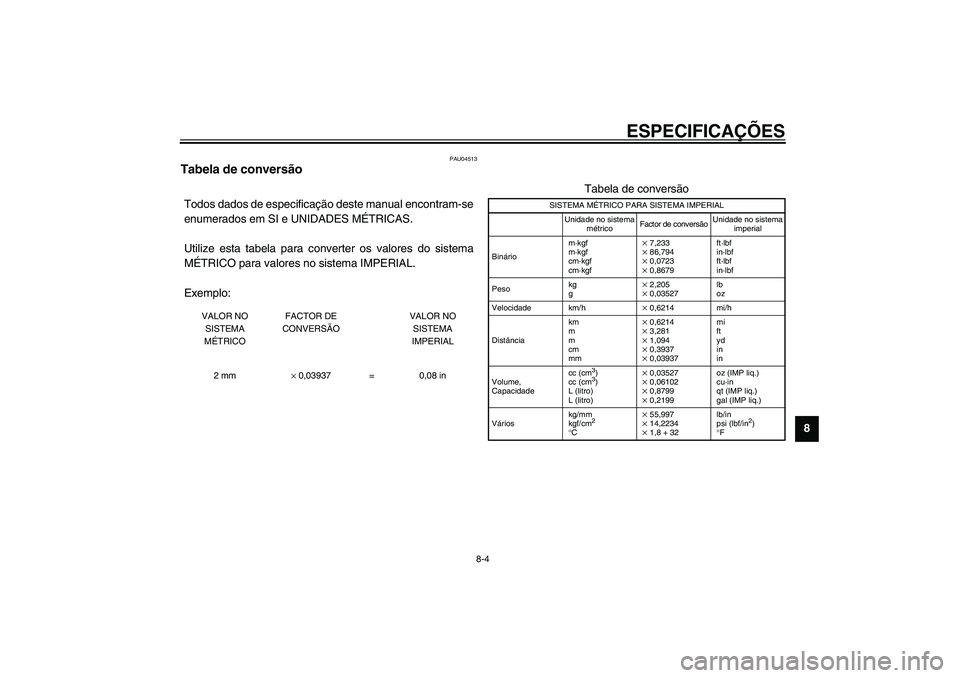

Tabela de conversão CS-04PTodos dados de especificação deste manual encontram-se
enumerados em SI e UNIDADES MÉTRICAS.
Utilize esta tabela para converter os valores do sistema
MÉTRICO para valores no sistema IMPERIAL.
Exemplo:
VALOR NO
SISTEMA
MÉTRICOFACTOR DE
CONVERSÃOVALOR NO
SISTEMA
IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabela de conversão
SISTEMA MÉTRICO PARA SISTEMA IMPERIAL
Unidade no sistema
métricoFactor de conversãoUnidade no sistema
imperial
Bináriom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidade km/h× 0,6214 mi/h
Distânciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacidadecc (cm
3)
cc (cm3)
L (litro)
L (litro)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Várioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F

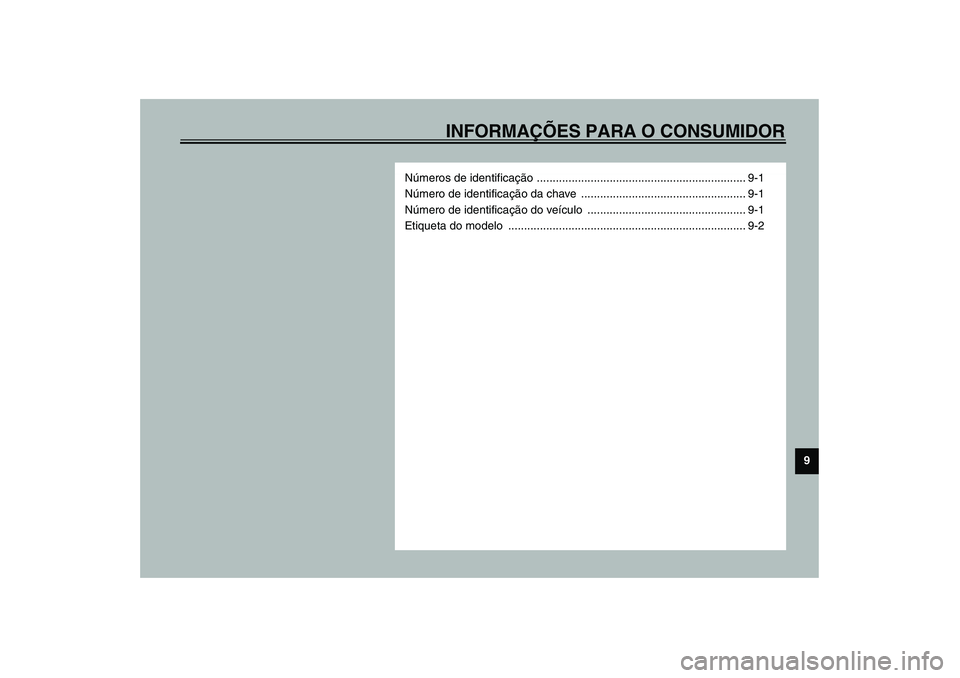

INFORMAÇÕES PARA O CONSUMIDOR
9
Números de identificação .................................................................. 9-1
Número de identificação da chave .................................................... 9-1
Número de identificação do veículo .................................................. 9-1
Etiqueta do modelo ........................................................................... 9-2

9-1
9
PAU01039

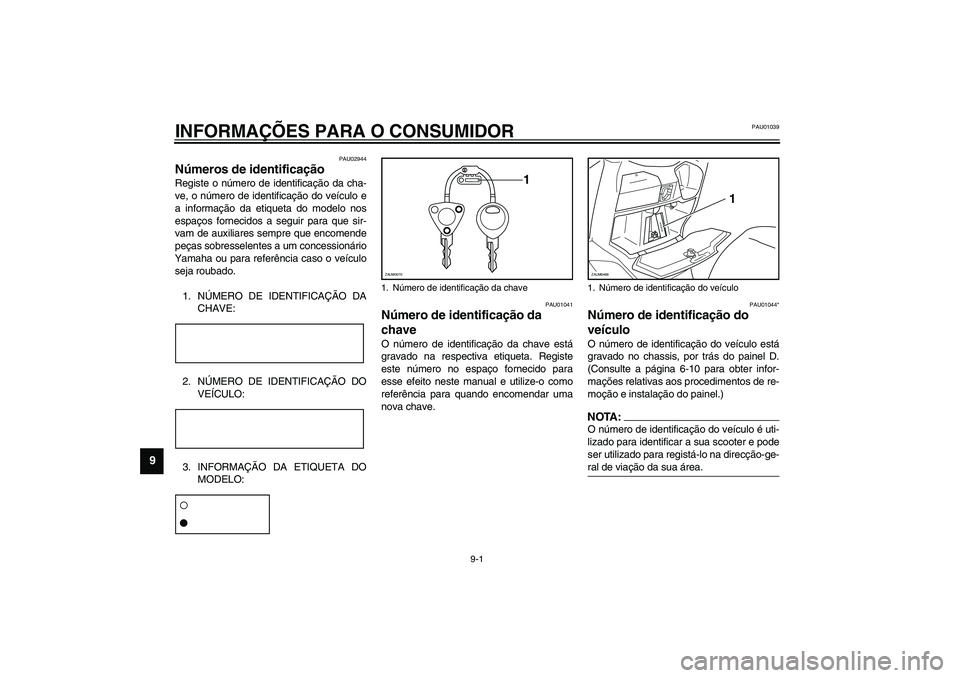

9-INFORMAÇÕES PARA O CONSUMIDOR
PAU02944
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos
espaços fornecidos a seguir para que sir-
vam de auxiliares sempre que encomende
peças sobresselentes a um concessionário
Yamaha ou para referência caso o veículo
seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:CA-02P2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:CA-02P3. INFORMAÇÃO DA ETIQUETA DO
MODELO:CA-01PPAU01041
Número de identificação da
chave O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência para quando encomendar uma
nova chave.
PAU01044*
Número de identificação do
veículo O número de identificação do veículo está
gravado no chassis, por trás do painel D.
(Consulte a página 6-10 para obter infor-
mações relativas aos procedimentos de re-
moção e instalação do painel.)NOTA:_ O número de identificação do veículo é uti-
lizado para identificar a sua scooter e pode
ser utilizado para registá-lo na direcção-ge-
ral de viação da sua área. _
1. Número de identificação da chave
1
ZAUM0070
1. Número de identificação do veículo
x
xxxxxxxxx
1
ZAUM0468

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU01278

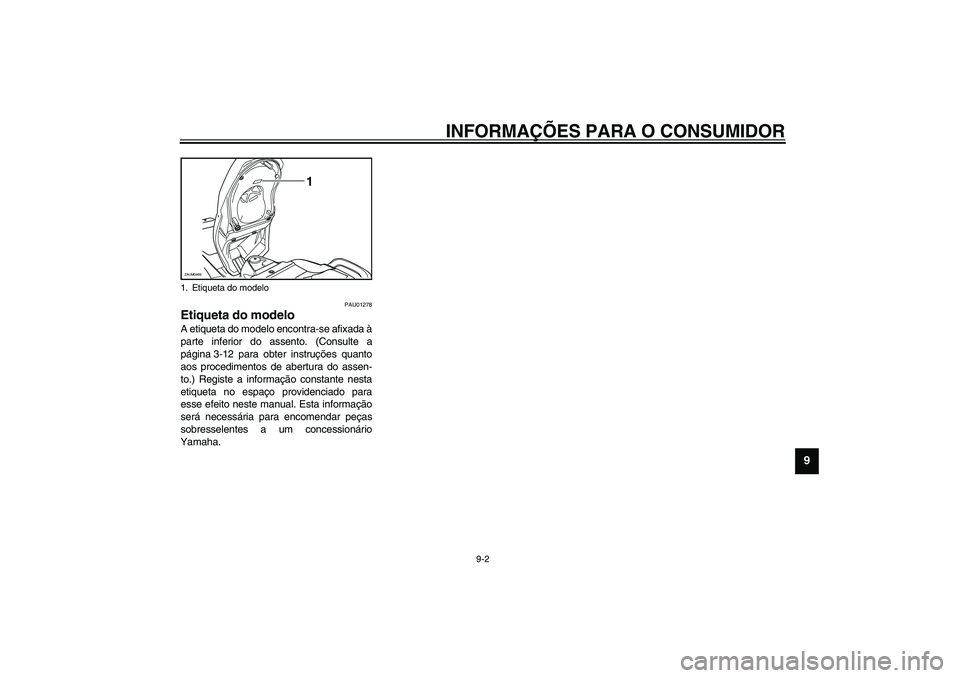

Etiqueta do modelo A etiqueta do modelo encontra-se afixada à
parte inferior do assento. (Consulte a
página 3-12 para obter instruções quanto
aos procedimentos de abertura do assen-
to.) Registe a informação constante nesta
etiqueta no espaço providenciado para
esse efeito neste manual. Esta informação
será necessária para encomendar peças
sobresselentes a um concessionário
Yamaha. 1. Etiqueta do modelo
1
ZAUM0469

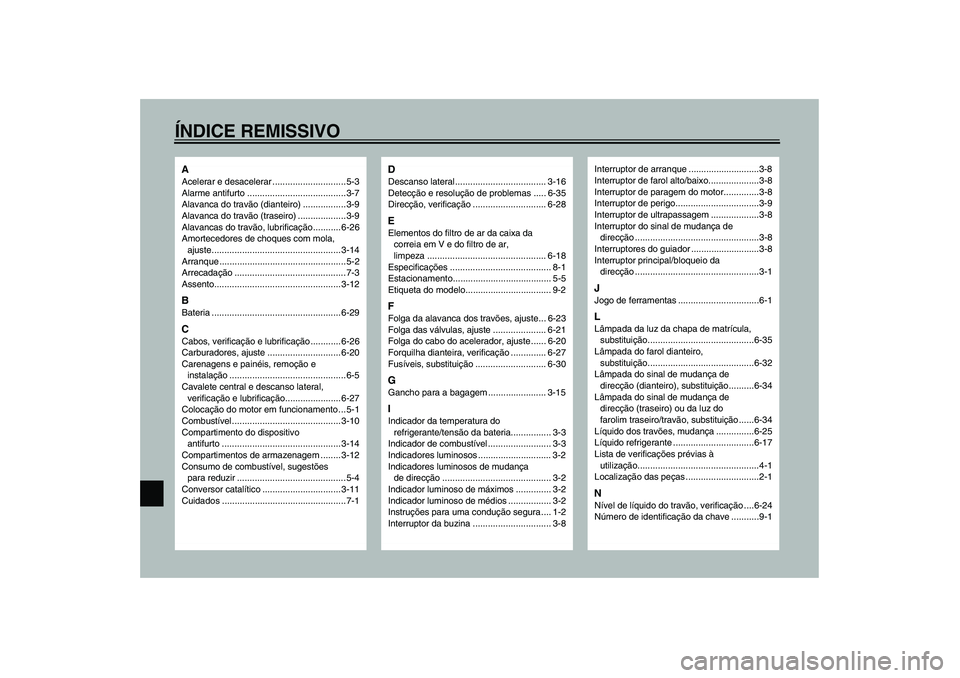

ÍNDICE REMISSIVOAAcelerar e desacelerar .............................5-3
Alarme antifurto .......................................3-7
Alavanca do travão (dianteiro) .................3-9
Alavanca do travão (traseiro) ...................3-9
Alavancas do travão, lubrificação ........... 6-26
Amortecedores de choques com mola,
ajuste................................................... 3-14
Arranque ..................................................5-2
Arrecadação ............................................ 7-3
Assento.................................................. 3-12BBateria ................................................... 6-29CCabos, verificação e lubrificação ............ 6-26
Carburadores, ajuste ............................. 6-20
Carenagens e painéis, remoção e
instalação ..............................................6-5
Cavalete central e descanso lateral,
verificação e lubrificação...................... 6-27
Colocação do motor em funcionamento ... 5-1
Combustível........................................... 3-10
Compartimento do dispositivo
antifurto ............................................... 3-14
Compartimentos de armazenagem ........ 3-12
Consumo de combustível, sugestões
para reduzir ........................................... 5-4
Conversor catalítico ............................... 3-11
Cuidados .................................................7-1
DDescanso lateral.................................... 3-16
Detecção e resolução de problemas ..... 6-35
Direcção, verificação ............................. 6-28EElementos do filtro de ar da caixa da
correia em V e do filtro de ar,
limpeza ............................................... 6-18
Especificações ........................................ 8-1
Estacionamento....................................... 5-5
Etiqueta do modelo.................................. 9-2FFolga da alavanca dos travões, ajuste... 6-23
Folga das válvulas, ajuste ..................... 6-21
Folga do cabo do acelerador, ajuste ...... 6-20
Forquilha dianteira, verificação .............. 6-27
Fusíveis, substituição ............................ 6-30GGancho para a bagagem ....................... 3-15IIndicador da temperatura do
refrigerante/tensão da bateria................ 3-3
Indicador de combustível ......................... 3-3
Indicadores luminosos ............................. 3-2
Indicadores luminosos de mudança
de direcção ........................................... 3-2
Indicador luminoso de máximos .............. 3-2
Indicador luminoso de médios ................. 3-2
Instruções para uma condução segura .... 1-2
Interruptor da buzina ............................... 3-8
Interruptor de arranque ............................3-8
Interruptor de farol alto/baixo....................3-8
Interruptor de paragem do motor..............3-8
Interruptor de perigo.................................3-9
Interruptor de ultrapassagem ...................3-8
Interruptor do sinal de mudança de
direcção .................................................3-8
Interruptores do guiador ...........................3-8
Interruptor principal/bloqueio da
direcção .................................................3-1JJogo de ferramentas ................................6-1LLâmpada da luz da chapa de matrícula,
substituição..........................................6-35
Lâmpada do farol dianteiro,
substituição..........................................6-32
Lâmpada do sinal de mudança de
direcção (dianteiro), substituição..........6-34
Lâmpada do sinal de mudança de
direcção (traseiro) ou da luz do
farolim traseiro/travão, substituição ......6-34
Líquido dos travões, mudança ...............6-25
Líquido refrigerante ................................6-17
Lista de verificações prévias à
utilização................................................4-1
Localização das peças .............................2-1NNível de líquido do travão, verificação ....6-24
Número de identificação da chave ...........9-1
