YAMAHA VITY 125 2008 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2008, Model line: VITY 125, Model: YAMAHA VITY 125 2008Pages: 76, PDF-Größe: 2.07 MB

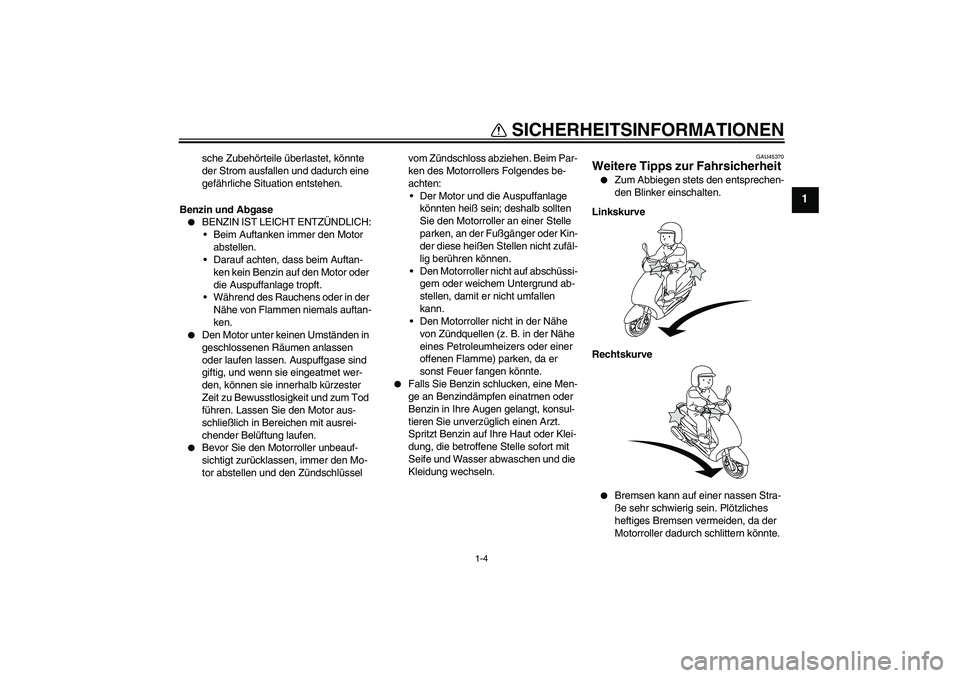

Page 11 of 76
SICHERHEITSINFORMATIONEN
1-4
1
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Benzin und Abgase
BENZIN IST LEICHT ENTZÜNDLICH:
Beim Auftanken immer den Motor
abstellen.
Darauf achten, dass beim Auftan-
ken kein Benzin auf den Motor oder
die Auspuffanlage tropft.
Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.
Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig, und wenn sie eingeatmet wer-
den, können sie innerhalb kürzester
Zeit zu Bewusstlosigkeit und zum Tod
führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.
Bevor Sie den Motorroller unbeauf-
sichtigt zurücklassen, immer den Mo-
tor abstellen und den Zündschlüssel vom Zündschloss abziehen. Beim Par-
ken des Motorrollers Folgendes be-
achten:
Der Motor und die Auspuffanlage
könnten heiß sein; deshalb sollten
Sie den Motorroller an einer Stelle
parken, an der Fußgänger oder Kin-
der diese heißen Stellen nicht zufäl-
lig berühren können.
Den Motorroller nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit er nicht umfallen
kann.
Den Motorroller nicht in der Nähe
von Zündquellen (z. B. in der Nähe
eines Petroleumheizers oder einer
offenen Flamme) parken, da er
sonst Feuer fangen könnte.
Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.
GAU45370
Weitere Tipps zur Fahrsicherheit
Zum Abbiegen stets den entsprechen-
den Blinker einschalten.
Linkskurve
Rechtskurve
Bremsen kann auf einer nassen Stra-
ße sehr schwierig sein. Plötzliches
heftiges Bremsen vermeiden, da der
Motorroller dadurch schlittern könnte.
U4P7G1G0.book Page 4 Monday, December 10, 2007 6:48 PM

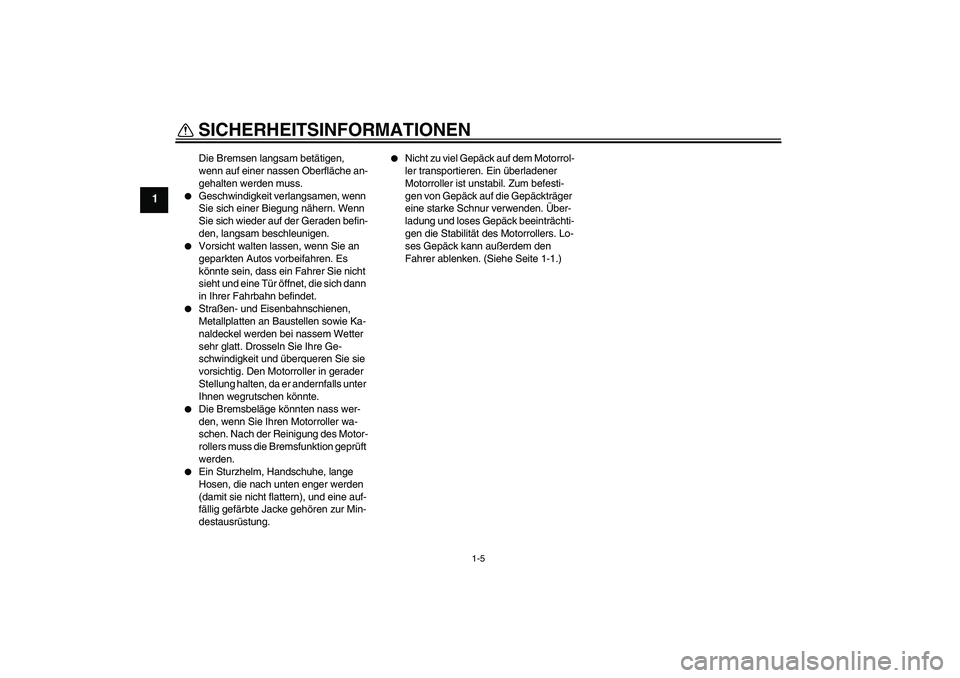

Page 12 of 76
SICHERHEITSINFORMATIONEN
1-5
1
Die Bremsen langsam betätigen,
wenn auf einer nassen Oberfläche an-
gehalten werden muss.
Geschwindigkeit verlangsamen, wenn
Sie sich einer Biegung nähern. Wenn
Sie sich wieder auf der Geraden befin-
den, langsam beschleunigen.
Vorsicht walten lassen, wenn Sie an
geparkten Autos vorbeifahren. Es
könnte sein, dass ein Fahrer Sie nicht
sieht und eine Tür öffnet, die sich dann
in Ihrer Fahrbahn befindet.
Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie Ka-
naldeckel werden bei nassem Wetter
sehr glatt. Drosseln Sie Ihre Ge-
schwindigkeit und überqueren Sie sie
vorsichtig. Den Motorroller in gerader
Stellung halten, da er andernfalls unter
Ihnen wegrutschen könnte.
Die Bremsbeläge könnten nass wer-
den, wenn Sie Ihren Motorroller wa-
schen. Nach der Reinigung des Motor-
rollers muss die Bremsfunktion geprüft
werden.
Ein Sturzhelm, Handschuhe, lange
Hosen, die nach unten enger werden
(damit sie nicht flattern), und eine auf-
fällig gefärbte Jacke gehören zur Min-
destausrüstung.
Nicht zu viel Gepäck auf dem Motorrol-
ler transportieren. Ein überladener
Motorroller ist unstabil. Zum befesti-
gen von Gepäck auf die Gepäckträger
eine starke Schnur verwenden. Über-
ladung und loses Gepäck beeinträchti-
gen die Stabilität des Motorrollers. Lo-
ses Gepäck kann außerdem den
Fahrer ablenken. (Siehe Seite 1-1.)
U4P7G1G0.book Page 5 Monday, December 10, 2007 6:48 PM

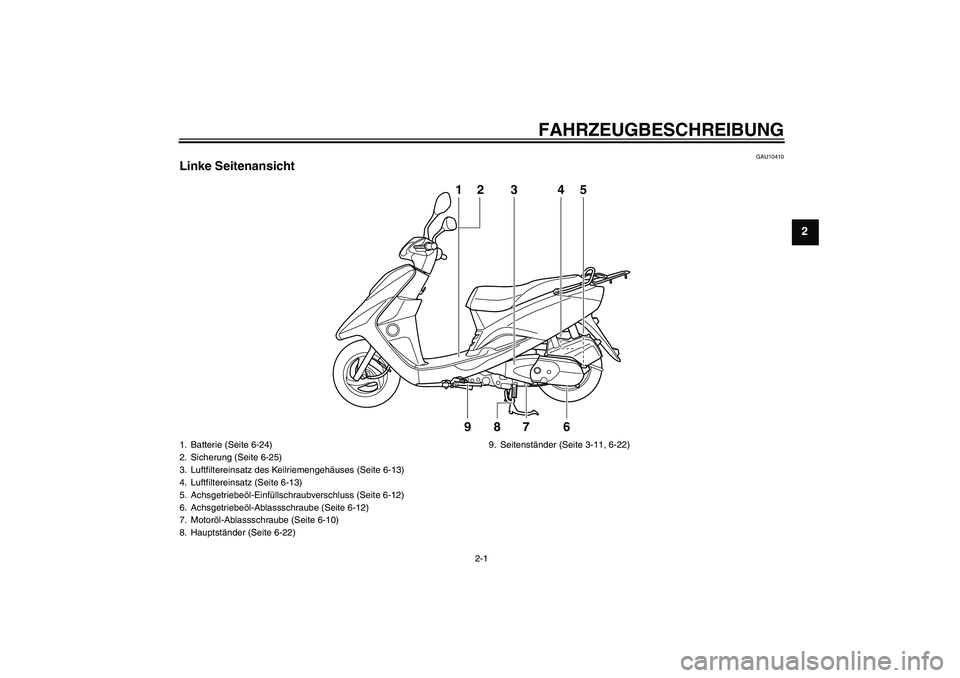

Page 13 of 76
FAHRZEUGBESCHREIBUNG
2-1
2
GAU10410
Linke Seitenansicht
1
23
9
8
7
64
5
1. Batterie (Seite 6-24)
2. Sicherung (Seite 6-25)
3. Luftfiltereinsatz des Keilriemengehäuses (Seite 6-13)
4. Luftfiltereinsatz (Seite 6-13)
5. Achsgetriebeöl-Einfüllschraubverschluss (Seite 6-12)
6. Achsgetriebeöl-Ablassschraube (Seite 6-12)
7. Motoröl-Ablassschraube (Seite 6-10)
8. Hauptständer (Seite 6-22)9. Seitenständer (Seite 3-11, 6-22)
U4P7G1G0.book Page 1 Monday, December 10, 2007 6:48 PM

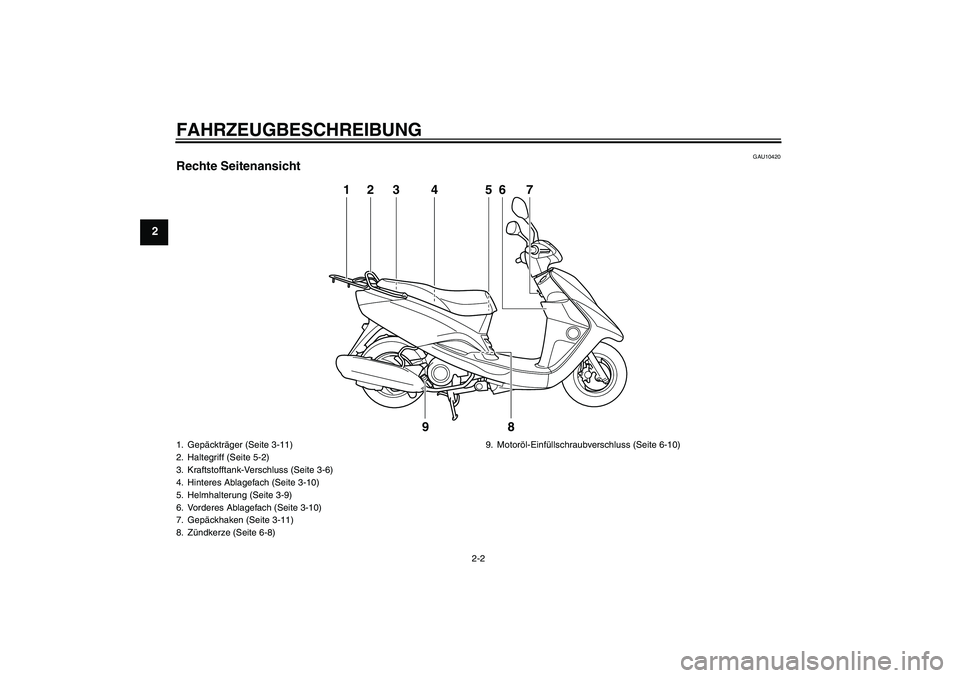

Page 14 of 76
FAHRZEUGBESCHREIBUNG
2-2
2
GAU10420
Rechte Seitenansicht
1
3
2
4
5
9
8
7
6
1. Gepäckträger (Seite 3-11)
2. Haltegriff (Seite 5-2)
3. Kraftstofftank-Verschluss (Seite 3-6)
4. Hinteres Ablagefach (Seite 3-10)
5. Helmhalterung (Seite 3-9)
6. Vorderes Ablagefach (Seite 3-10)
7. Gepäckhaken (Seite 3-11)
8. Zündkerze (Seite 6-8)9. Motoröl-Einfüllschraubverschluss (Seite 6-10)U4P7G1G0.book Page 2 Monday, December 10, 2007 6:48 PM

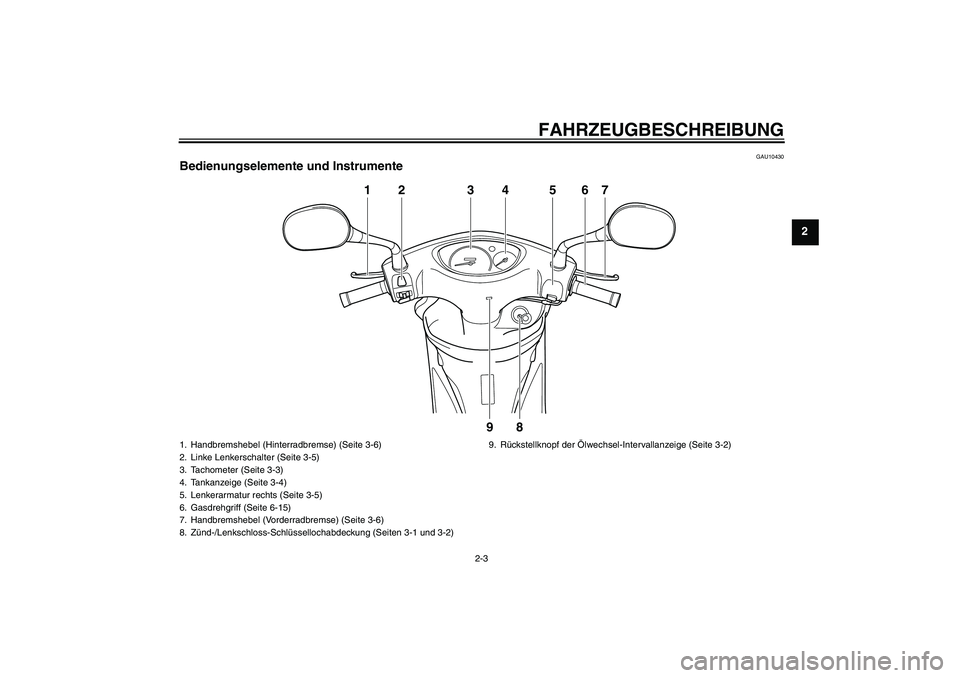

Page 15 of 76
FAHRZEUGBESCHREIBUNG
2-3
2
GAU10430
Bedienungselemente und Instrumente
1
2
3
9
8
4
5
6
7
1. Handbremshebel (Hinterradbremse) (Seite 3-6)
2. Linke Lenkerschalter (Seite 3-5)
3. Tachometer (Seite 3-3)
4. Tankanzeige (Seite 3-4)
5. Lenkerarmatur rechts (Seite 3-5)
6. Gasdrehgriff (Seite 6-15)
7. Handbremshebel (Vorderradbremse) (Seite 3-6)
8. Zünd-/Lenkschloss-Schlüssellochabdeckung (Seiten 3-1 und 3-2)9. Rückstellknopf der Ölwechsel-Intervallanzeige (Seite 3-2)
U4P7G1G0.book Page 3 Monday, December 10, 2007 6:48 PM

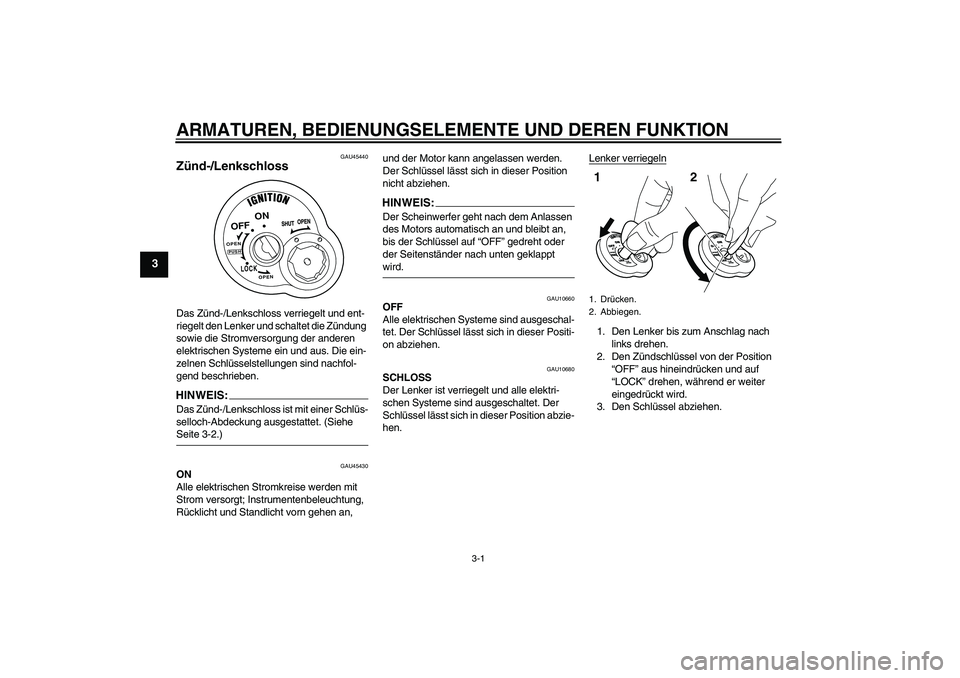

Page 16 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU45440
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.HINWEI
S:
Das Zünd-/Lenkschloss ist mit einer Schlüs-
selloch-Abdeckung ausgestattet. (Siehe Seite 3-2.)
GAU45430
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht und Standlicht vorn gehen an, und der Motor kann angelassen werden.
Der Schlüssel lässt sich in dieser Position
nicht abziehen.
HINWEIS:Der Scheinwerfer geht nach dem Anlassen
des Motors automatisch an und bleibt an,
bis der Schlüssel auf “OFF” gedreht oder
der Seitenständer nach unten geklappt wird.
GAU10660
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
GAU10680
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel von der Position
“OFF” aus hineindrücken und auf
“LOCK” drehen, während er weiter
eingedrückt wird.
3. Den Schlüssel abziehen.
ON
OPEN
OPENPUSH
LOCKOFF
1. Drücken.
2. Abbiegen.12
U4P7G1G0.book Page 1 Monday, December 10, 2007 6:48 PM

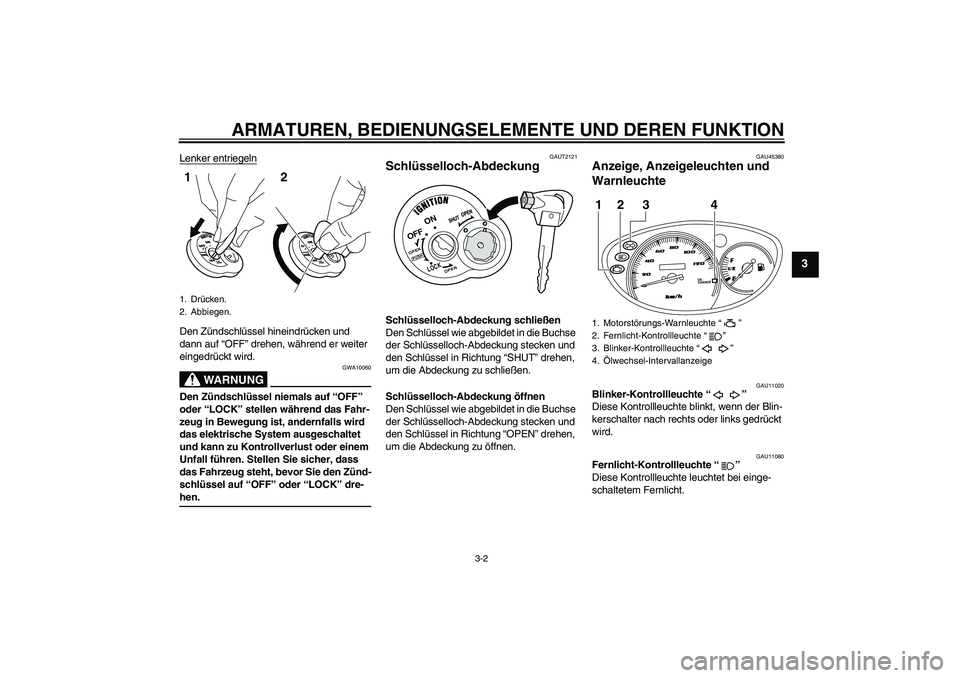

Page 17 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
Lenker entriegelnDen Zündschlüssel hineindrücken und
dann auf “OFF” drehen, während er weiter
eingedrückt wird.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den Zünd-
schlüssel auf “OFF” oder “LOCK” dre-hen.
GAUT2121
Schlüsselloch-Abdeckung Schlüsselloch-Abdeckung schließen
Den Schlüssel wie abgebildet in die Buchse
der Schlüsselloch-Abdeckung stecken und
den Schlüssel in Richtung “SHUT” drehen,
um die Abdeckung zu schließen.
Schlüsselloch-Abdeckung öffnen
Den Schlüssel wie abgebildet in die Buchse
der Schlüsselloch-Abdeckung stecken und
den Schlüssel in Richtung “OPEN” drehen,
um die Abdeckung zu öffnen.
GAU45380
Anzeige, Anzeigeleuchten und
Warnleuchte
GAU11020
Blinker-Kontrollleuchte“”
Diese Kontrollleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11080
Fernlicht-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
1. Drücken.
2. Abbiegen.12
ON
OPEN
OPENPUSH
LOCK
OFF
1. Motorstörungs-Warnleuchte“”
2. Fernlicht-Kontrollleuchte“”
3. Blinker-Kontrollleuchte“”
4.Ölwechsel-Intervallanzeige
OIL
CHANGE
12 3 4
U4P7G1G0.book Page 2 Monday, December 10, 2007 6:48 PM
Page 18 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU45400
Ölwechsel-Intervallanzeige
Diese Anzeige wechselt alle 2000 km (1200
mi) von grün auf rot, um anzuzeigen, dass
das Motoröl gewechselt werden sollte.
Nachdem das Motoröl gewechselt worden
ist, den Rückstellknopf für die Ölwechsel-In-
tervallanzeige mit dem Zündschlüssel ein-
drücken.
Wird das Motoröl vor Ablauf des 2000 km
(1200 mi) Intervalls gewechselt, muss die
Anzeige nach diesem Ölwechsel zurückge-
stellt werden, damit der nächste fällige Öl-
wechsel zum richtigen Zeitpunkt angezeigt
werden kann.
HINWEIS:Nach dem Eindrücken des Rückstellknopfs
der Ölwechsel-Intervallanzeige wechselt die Anzeige von rot auf grün.ACHTUNG:
GCA10280
Nach den ersten 1000 km (600 mi) unbe-dingt das Motoröl wechseln.
GAUT1931
Motorstörungs-Warnleuchte“”
Diese Warnleuchte leuchtet oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors defekt ist. Lassen Sie in diesem
Fall die Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAUT1821
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometerzähler
auf. Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an. Der Kilometerzäh-
ler zeigt die insgesamt gefahrenen Kilome-
ter an.
1.Ölwechsel-Intervallanzeige
2. Rückstellknopf der Ölwechsel-Intervallanzei-
ge1
2
1. Geschwindigkeitsmesser
2. Kilometerzähler
OIL
CHANGE2 1
U4P7G1G0.book Page 3 Monday, December 10, 2007 6:48 PM

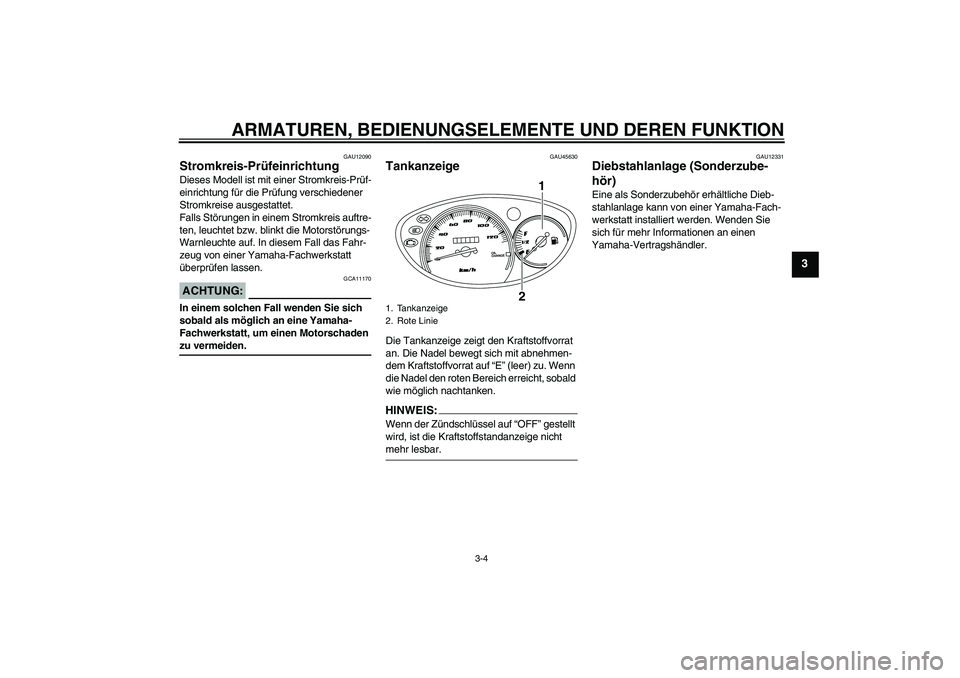

Page 19 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU12090
Stromkreis-Prüfeinrichtung Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls Störungen in einem Stromkreis auftre-
ten, leuchtet bzw. blinkt die Motorstörungs-
Warnleuchte auf. In diesem Fall das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.ACHTUNG:
GCA11170
In einem solchen Fall wenden Sie sich
sobald als möglich an eine Yamaha-
Fachwerkstatt, um einen Motorschaden zu vermeiden.
GAU45630
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Nadel bewegt sich mit abnehmen-
dem Kraftstoffvorrat auf “E” (leer) zu. Wenn
die Nadel den roten Bereich erreicht, sobald
wie möglich nachtanken.HINWEIS:Wenn der Zündschlüssel auf “OFF” gestellt
wird, ist die Kraftstoffstandanzeige nicht mehr lesbar.
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
1. Tankanzeige
2. Rote Linie
OIL
CHANGE
1
2
U4P7G1G0.book Page 4 Monday, December 10, 2007 6:48 PM
Page 20 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
GAU12347

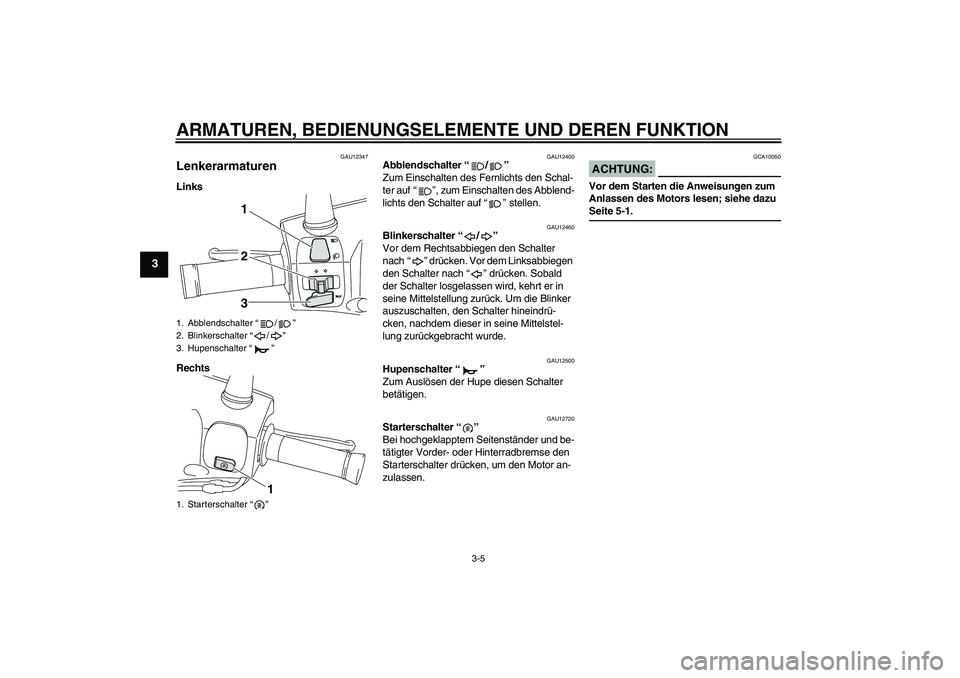

Lenkerarmaturen Links
Rechts
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12720
Starterschalter“”
Bei hochgeklapptem Seitenständer und be-
tätigter Vorder- oder Hinterradbremse den
Starterschalter drücken, um den Motor an-
zulassen.
ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
1. Abblendschalter“/”
2. Blinkerschalter“/”
3. Hupenschalter“”
1. Starterschalter“”
2 13
1
U4P7G1G0.book Page 5 Monday, December 10, 2007 6:48 PM
