YAMAHA VITY 125 2008 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2008, Model line: VITY 125, Model: YAMAHA VITY 125 2008Pages: 76, PDF-Größe: 2.07 MB

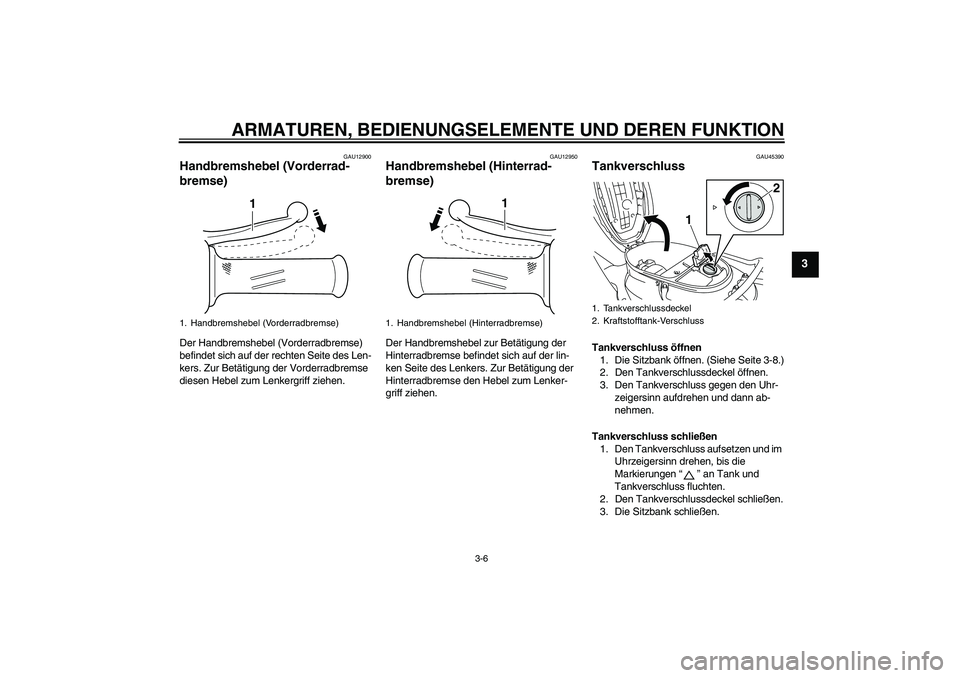

Page 21 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
GAU12900
Handbremshebel (Vorderrad-
bremse) Der Handbremshebel (Vorderradbremse)
befindet sich auf der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Lenkergriff ziehen.
GAU12950
Handbremshebel (Hinterrad-
bremse) Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
GAU45390
Tankverschluss Tankverschluss öffnen
1. Die Sitzbank öffnen. (Siehe Seite 3-8.)
2. Den Tankverschlussdeckel öffnen.
3. Den Tankverschluss gegen den Uhr-
zeigersinn aufdrehen und dann ab-
nehmen.
Tankverschluss schließen
1. Den Tankverschluss aufsetzen und im
Uhrzeigersinn drehen, bis die
Markierungen“” an Tank und
Tankverschluss fluchten.
2. Den Tankverschlussdeckel schließen.
3. Die Sitzbank schließen.
1. Handbremshebel (Vorderradbremse)
1
1. Handbremshebel (Hinterradbremse)
1
1. Tankverschlussdeckel
2. Kraftstofftank-Verschluss
2
1
U4P7G1G0.book Page 6 Monday, December 10, 2007 6:48 PM

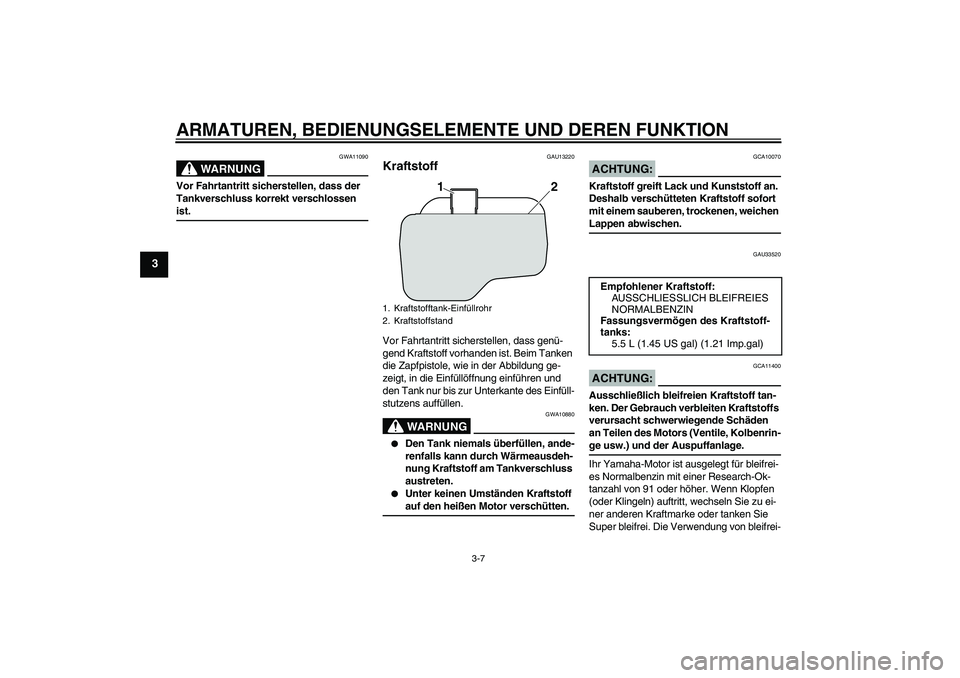

Page 22 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen ist.
GAU13220
Kraftstoff Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Beim Tanken
die Zapfpistole, wie in der Abbildung ge-
zeigt, in die Einfüllöffnung einführen und
den Tank nur bis zur Unterkante des Einfüll-
stutzens auffüllen.
WARNUNG
GWA10880
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluss
austreten.
Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU33520
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
2 1
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
5.5 L (1.45 US gal) (1.21 Imp.gal)
U4P7G1G0.book Page 7 Monday, December 10, 2007 6:48 PM
Page 23 of 76

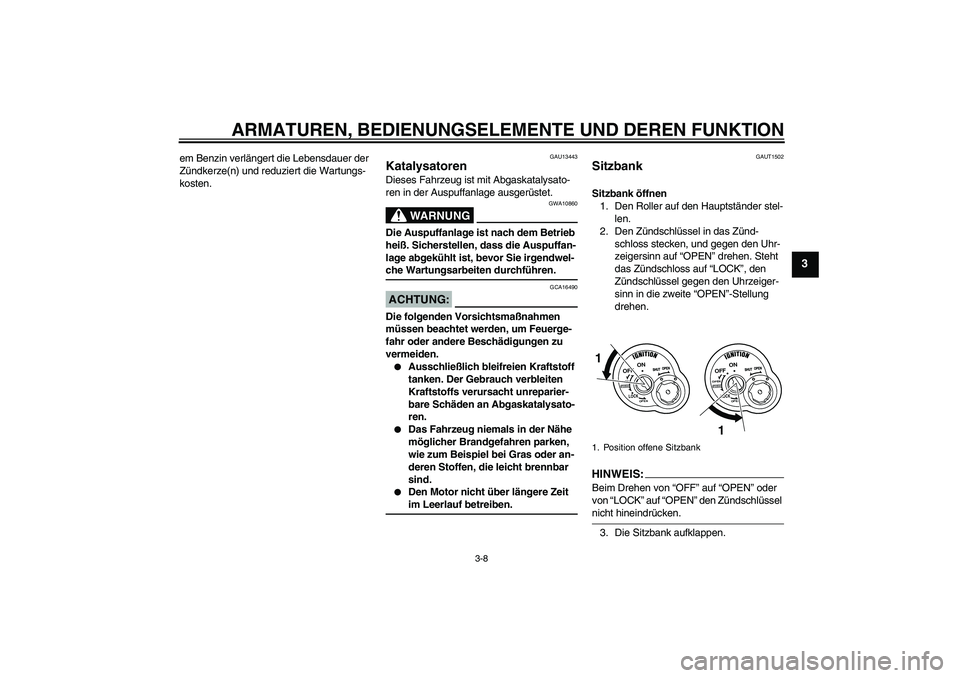

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13443
Katalysatoren Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-che Wartungsarbeiten durchführen.ACHTUNG:
GCA16490
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.
Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden an Abgaskatalysato-
ren.
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.
Den Motor nicht über längere Zeit im Leerlauf betreiben.
GAUT1502
Sitzbank Sitzbank öffnen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Zündschlüssel in das Zünd-
schloss stecken, und gegen den Uhr-
zeigersinn auf “OPEN” drehen. Steht
das Zündschloss auf “LOCK”, den
Zündschlüssel gegen den Uhrzeiger-
sinn in die zweite “OPEN”-Stellung
drehen.HINWEIS:Beim Drehen von “OFF” auf “OPEN” oder
von “LOCK” auf “OPEN” den Zündschlüssel nicht hineindrücken.
3. Die Sitzbank aufklappen.1. Position offene Sitzbank
ON
OPEN
OPENP
U
S
HLOCKOFF
ON
OPEN
OPENP
U
S
HLOCKOFF
1
1
U4P7G1G0.book Page 8 Monday, December 10, 2007 6:48 PM

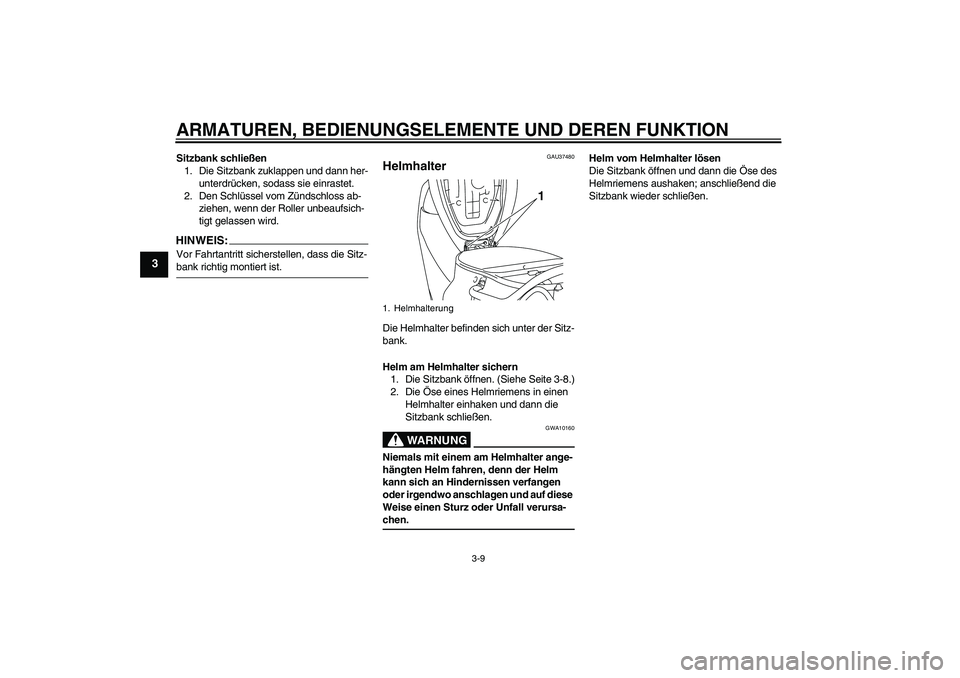

Page 24 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
Sitzbank schließen
1. Die Sitzbank zuklappen und dann her-
unterdrücken, sodass sie einrastet.
2. Den Schlüssel vom Zündschloss ab-
ziehen, wenn der Roller unbeaufsich-
tigt gelassen wird.HINWEIS:Vor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU37480
Helmhalter Die Helmhalter befinden sich unter der Sitz-
bank.
Helm am Helmhalter sichern
1. Die Sitzbank öffnen. (Siehe Seite 3-8.)
2. Die Öse eines Helmriemens in einen
Helmhalter einhaken und dann die
Sitzbank schließen.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-chen.Helm vom Helmhalter lösen
Die Sitzbank öffnen und dann die Öse des
Helmriemens aushaken; anschließend die
Sitzbank wieder schließen.1. Helmhalterung
1
U4P7G1G0.book Page 9 Monday, December 10, 2007 6:48 PM

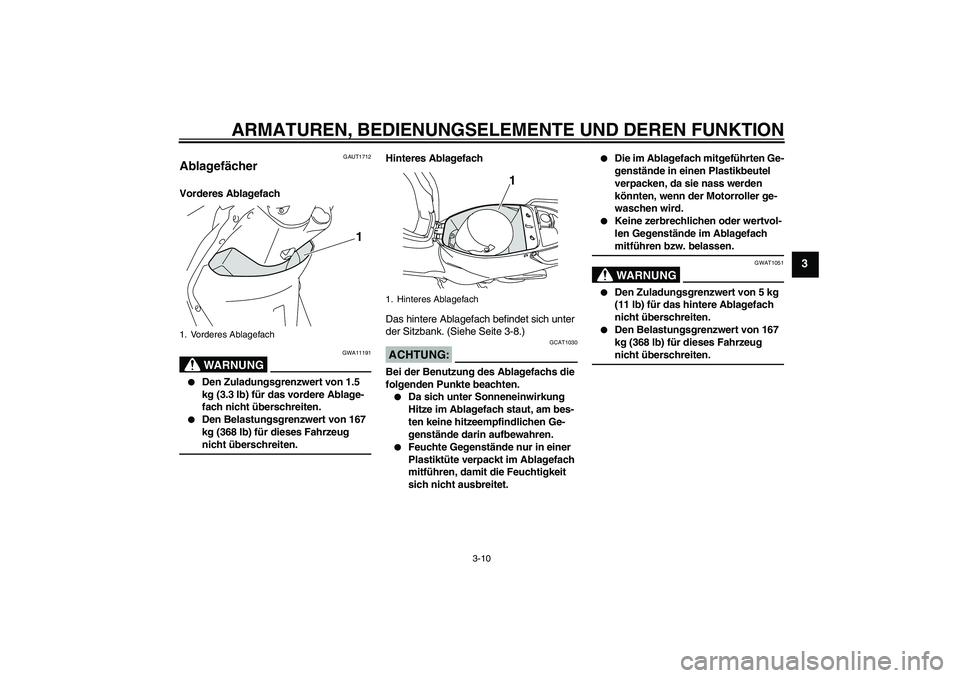

Page 25 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAUT1712
Ablagefächer Vorderes Ablagefach
WARNUNG
GWA11191
Den Zuladungsgrenzwert von 1.5
kg (3.3 lb) für das vordere Ablage-
fach nicht überschreiten.
Den Belastungsgrenzwert von 167
kg (368 lb) für dieses Fahrzeug nicht überschreiten.Hinteres Ablagefach
Das hintere Ablagefach befindet sich unter
der Sitzbank. (Siehe Seite 3-8.)
ACHTUNG:
GCAT1030
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.
Da sich unter Sonneneinwirkung
Hitze im Ablagefach staut, am bes-
ten keine hitzeempfindlichen Ge-
genstände darin aufbewahren.
Feuchte Gegenstände nur in einer
Plastiktüte verpackt im Ablagefach
mitführen, damit die Feuchtigkeit
sich nicht ausbreitet.
Die im Ablagefach mitgeführten Ge-
genstände in einen Plastikbeutel
verpacken, da sie nass werden
könnten, wenn der Motorroller ge-
waschen wird.
Keine zerbrechlichen oder wertvol-
len Gegenstände im Ablagefach mitführen bzw. belassen.WARNUNG
GWAT1051
Den Zuladungsgrenzwert von 5 kg
(11 lb) für das hintere Ablagefach
nicht überschreiten.
Den Belastungsgrenzwert von 167
kg (368 lb) für dieses Fahrzeug nicht überschreiten.
1. Vorderes Ablagefach
1
1. Hinteres Ablagefach
1
U4P7G1G0.book Page 10 Monday, December 10, 2007 6:48 PM

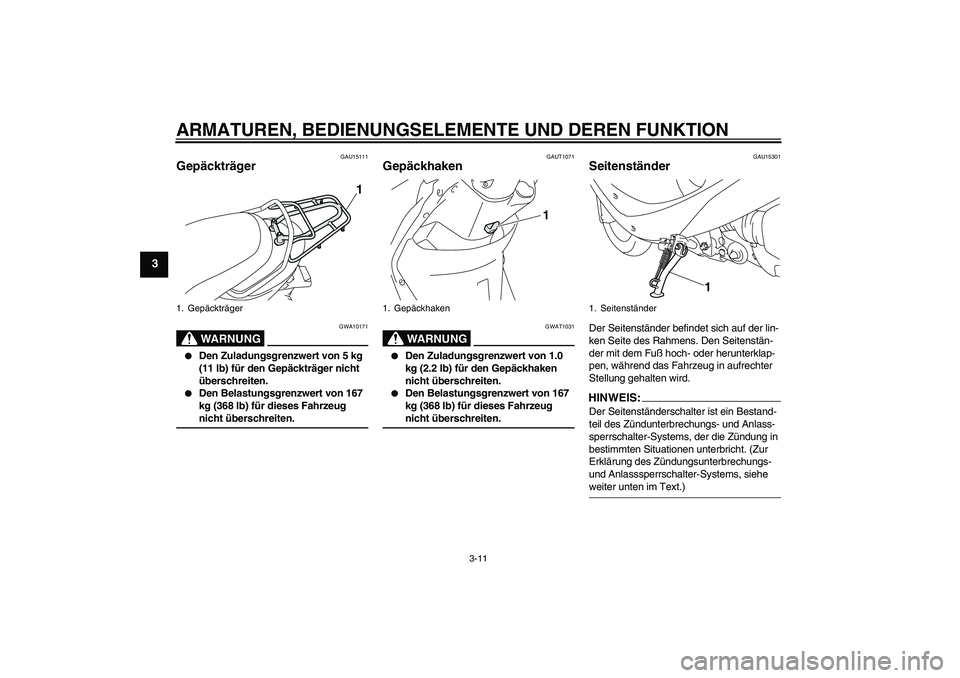

Page 26 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU15111
Gepäckträger
WARNUNG
GWA10171
Den Zuladungsgrenzwert von 5 kg
(11 lb) für den Gepäckträger nicht
überschreiten.
Den Belastungsgrenzwert von 167
kg (368 lb) für dieses Fahrzeug nicht überschreiten.
GAUT1071
Gepäckhaken
WARNUNG
GWAT1031
Den Zuladungsgrenzwert von 1.0
kg (2.2 lb) für den Gepäckhaken
nicht überschreiten.
Den Belastungsgrenzwert von 167
kg (368 lb) für dieses Fahrzeug nicht überschreiten.
GAU15301
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEIS:Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe weiter unten im Text.)
1. Gepäckträger
1
1. Gepäckhaken
1
1. Seitenständer
1
U4P7G1G0.book Page 11 Monday, December 10, 2007 6:48 PM
Page 27 of 76

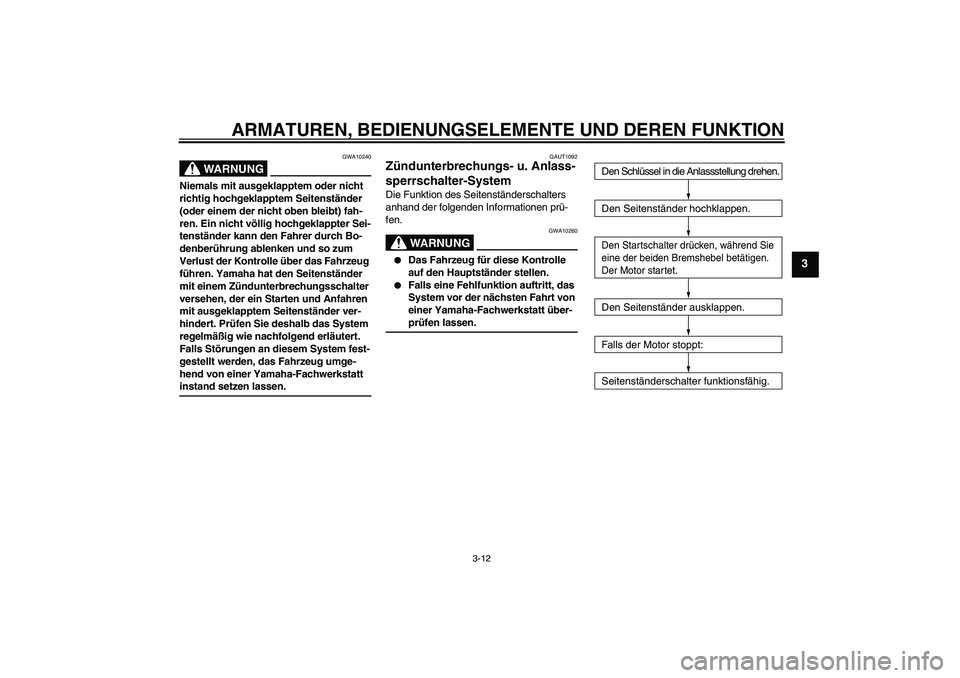

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert.
Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt instand setzen lassen.
GAUT1092
Zündunterbrechungs- u. Anlass-
sperrschalter-System Die Funktion des Seitenständerschalters
anhand der folgenden Informationen prü-
fen.
WARNUNG
GWA10260
Das Fahrzeug für diese Kontrolle
auf den Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt über-prüfen lassen.
Den Schlüssel in die Anlassstellung drehen.
Den Seitenständer hochklappen.Den Startschalter drücken, während Sie
eine der beiden Bremshebel betätigen.
Der Motor startet.Den Seitenständer ausklappen.
Falls der Motor stoppt:
Seitenständerschalter funktionsfähig.
U4P7G1G0.book Page 12 Monday, December 10, 2007 6:48 PM

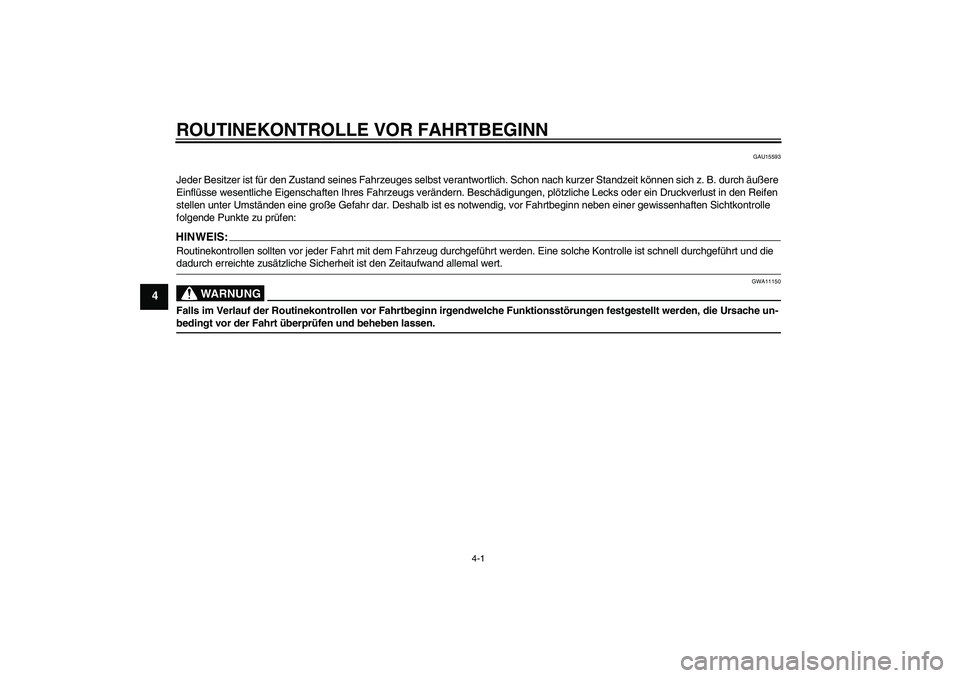

Page 28 of 76
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15593
Jeder Besitzer ist für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich z. B. durch äußere
Einflüsse wesentliche Eigenschaften Ihres Fahrzeugs verändern. Beschädigungen, plötzliche Lecks oder ein Druckverlust in den Reifen
stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle
folgende Punkte zu prüfen:HINWEIS:Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchgeführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG
GWA11150
Falls im Verlauf der Routinekontrollen vor Fahrtbeginn irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-bedingt vor der Fahrt überprüfen und beheben lassen.U4P7G1G0.book Page 1 Monday, December 10, 2007 6:48 PM

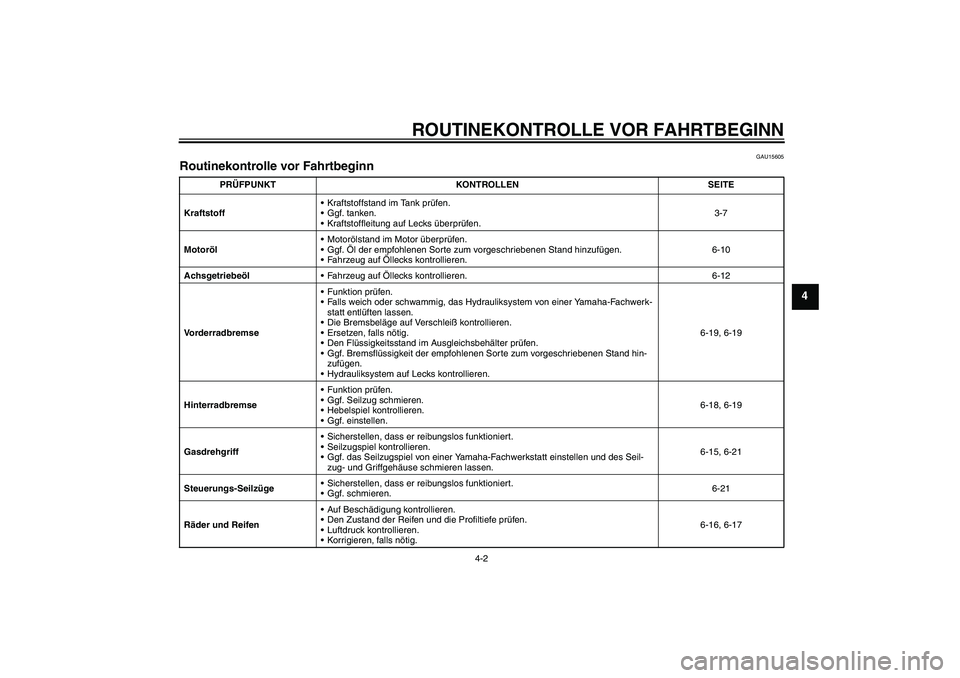

Page 29 of 76
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GAU15605
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .3-7
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-10
AchsgetriebeölFahrzeug auf Öllecks kontrollieren. 6-12
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-19, 6-19
HinterradbremseFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-18, 6-19
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-15, 6-21
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-21
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-16, 6-17
U4P7G1G0.book Page 2 Monday, December 10, 2007 6:48 PM
Page 30 of 76

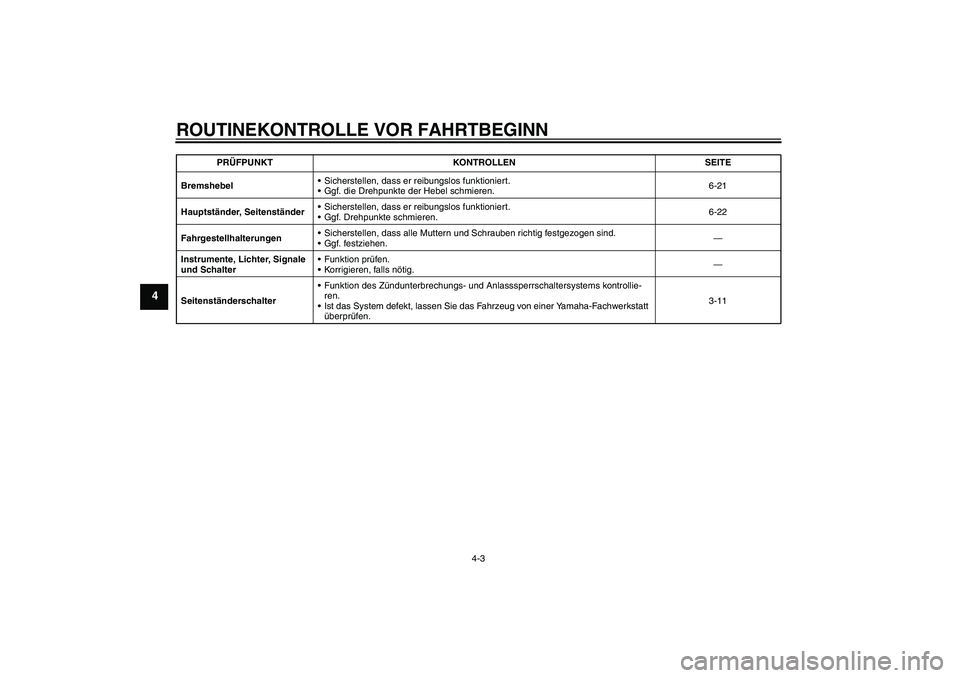

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
BremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-21
Hauptständer, SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkte schmieren.6-22
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.—
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen.3-11 PRÜFPUNKT KONTROLLEN SEITE
U4P7G1G0.book Page 3 Monday, December 10, 2007 6:48 PM
