YAMAHA VITY 125 2008 Instructieboekje (in Dutch)

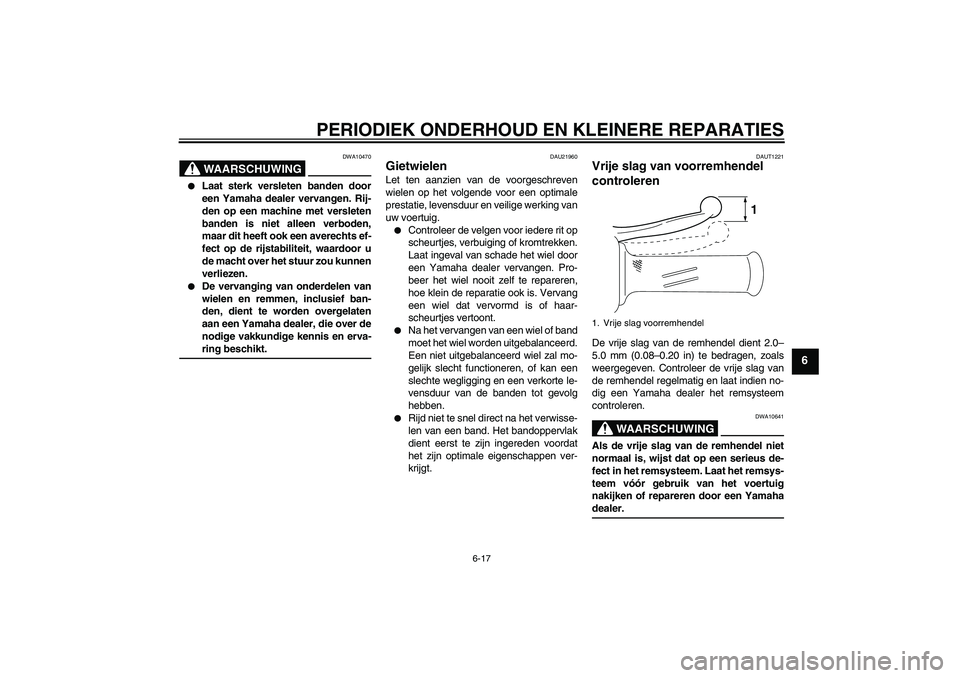

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
6
WAARSCHUWING
DWA10470


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-ring beschikt.
DAU21960
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAUT1221
Vrije slag van voorremhendel
controleren De vrije slag van de remhendel dient 2.0–
5.0 mm (0.08–0.20 in) te bedragen, zoals
weergegeven. Controleer de vrije slag van
de remhendel regelmatig en laat indien no-
dig een Yamaha dealer het remsysteem
controleren.
WAARSCHUWING
DWA10641
Als de vrije slag van de remhendel niet
normaal is, wijst dat op een serieus de-
fect in het remsysteem. Laat het remsys-
teem vóór gebruik van het voertuig
nakijken of repareren door een Yamahadealer.1. Vrije slag voorremhendel
1
U4P7D1D0.book Page 17 Wednesday, December 12, 2007 9:33 AM

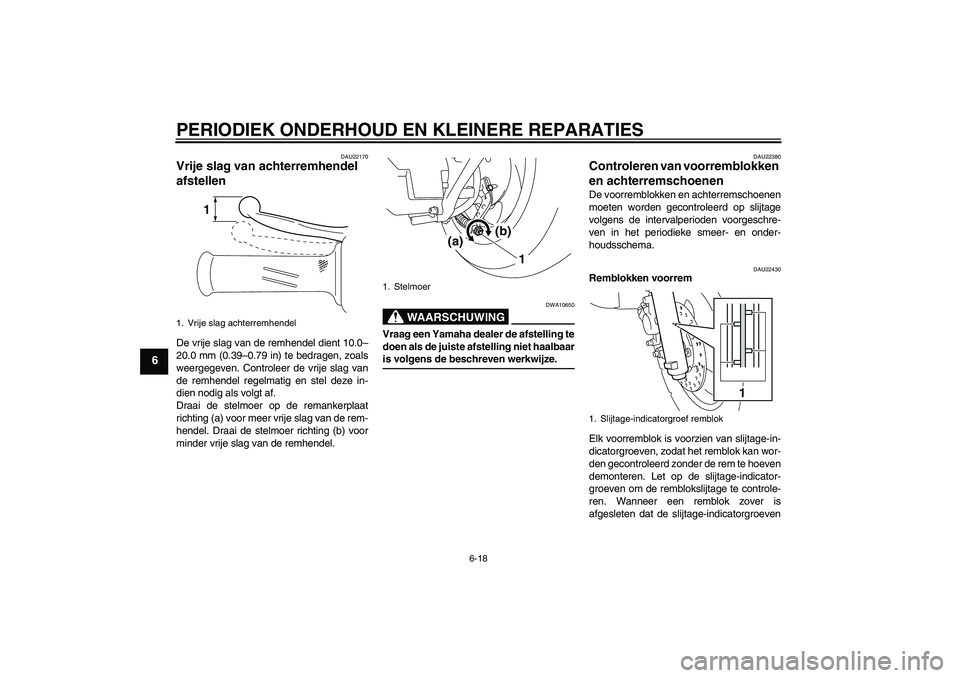

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
6
DAU22170
Vrije slag van achterremhendel
afstellen De vrije slag van de remhendel dient 10.0–
20.0 mm (0.39–0.79 in) te bedragen, zoals
weergegeven. Controleer de vrije slag van
de remhendel regelmatig en stel deze in-
dien nodig als volgt af.
Draai de stelmoer op de remankerplaat
richting (a) voor meer vrije slag van de rem-
hendel. Draai de stelmoer richting (b) voor
minder vrije slag van de remhendel.
WAARSCHUWING
DWA10650
Vraag een Yamaha dealer de afstelling te
doen als de juiste afstelling niet haalbaaris volgens de beschreven werkwijze.
DAU22380
Controleren van voorremblokken
en achterremschoenen De voorremblokken en achterremschoenen
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22430
Remblokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan wor-
den gecontroleerd zonder de rem te hoeven
demonteren. Let op de slijtage-indicator-
groeven om de remblokslijtage te controle-
ren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
1. Vrije slag achterremhendel
1
1. Stelmoer
(a)(b)
1
1. Slijtage-indicatorgroef remblok
1
U4P7D1D0.book Page 18 Wednesday, December 12, 2007 9:33 AM

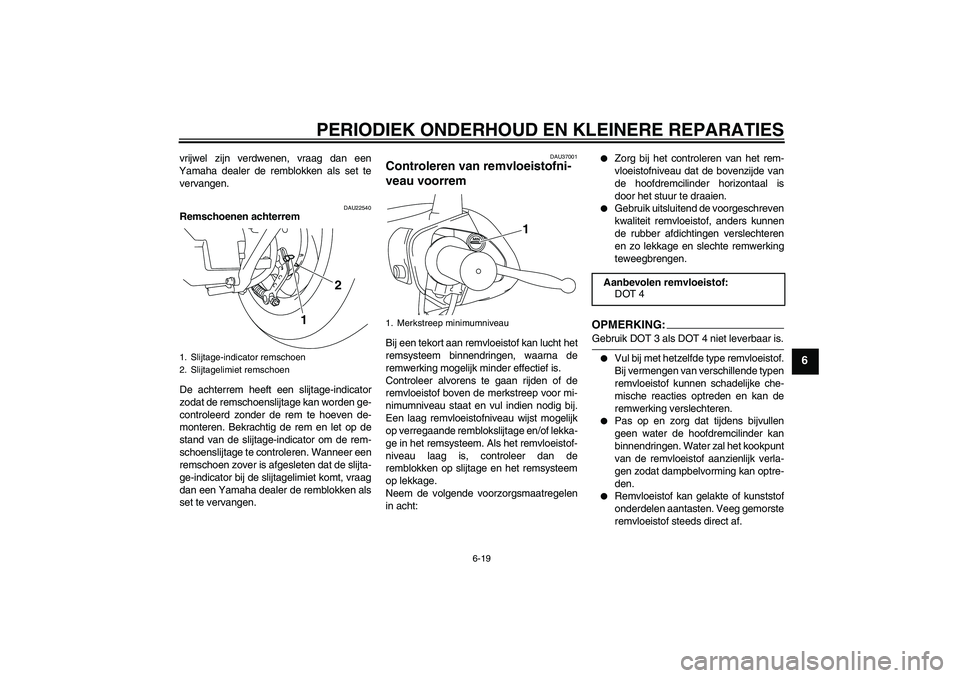

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
6
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAU22540
Remschoenen achterrem
De achterrem heeft een slijtage-indicator
zodat de remschoenslijtage kan worden ge-
controleerd zonder de rem te hoeven de-
monteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
schoenslijtage te controleren. Wanneer een
remschoen zover is afgesleten dat de slijta-
ge-indicator bij de slijtagelimiet komt, vraag
dan een Yamaha dealer de remblokken als
set te vervangen.
DAU37001
Controleren van remvloeistofni-
veau voorrem Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:


Zorg bij het controleren van het rem-
vloeistofniveau dat de bovenzijde van
de hoofdremcilinder horizontaal is
door het stuur te draaien.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.
OPMERKING:Gebruik DOT 3 als DOT 4 niet leverbaar is.

Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water de hoofdremcilinder kan
binnendringen. Water zal het kookpunt
van de remvloeistof aanzienlijk verla-
gen zodat dampbelvorming kan optre-
den.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.
1. Slijtage-indicator remschoen
2. Slijtagelimiet remschoen
12
1. Merkstreep minimumniveau
1
Aanbevolen remvloeistof:
DOT 4
U4P7D1D0.book Page 19 Wednesday, December 12, 2007 9:33 AM

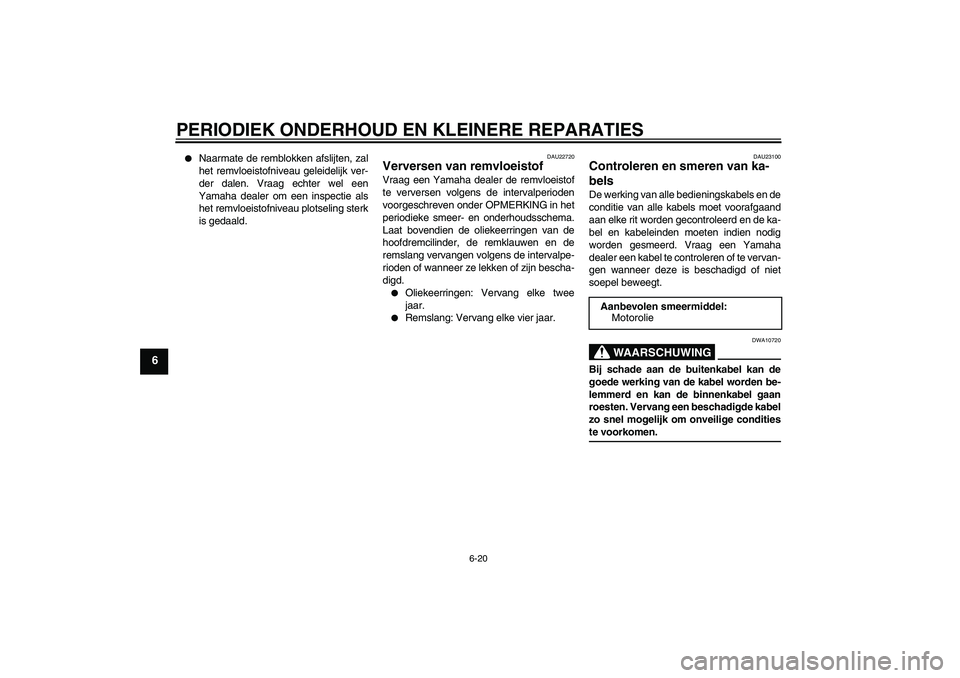

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
6


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22720
Verversen van remvloeistof Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinder, de remklauwen en de
remslang vervangen volgens de intervalpe-
rioden of wanneer ze lekken of zijn bescha-
digd.

Oliekeerringen: Vervang elke twee
jaar.


Remslang: Vervang elke vier jaar.
DAU23100
Controleren en smeren van ka-
bels De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt.
WAARSCHUWING
DWA10720
Bij schade aan de buitenkabel kan de
goede werking van de kabel worden be-
lemmerd en kan de binnenkabel gaan
roesten. Vervang een beschadigde kabel
zo snel mogelijk om onveilige conditieste voorkomen.Aanbevolen smeermiddel:
Motorolie
U4P7D1D0.book Page 20 Wednesday, December 12, 2007 9:33 AM

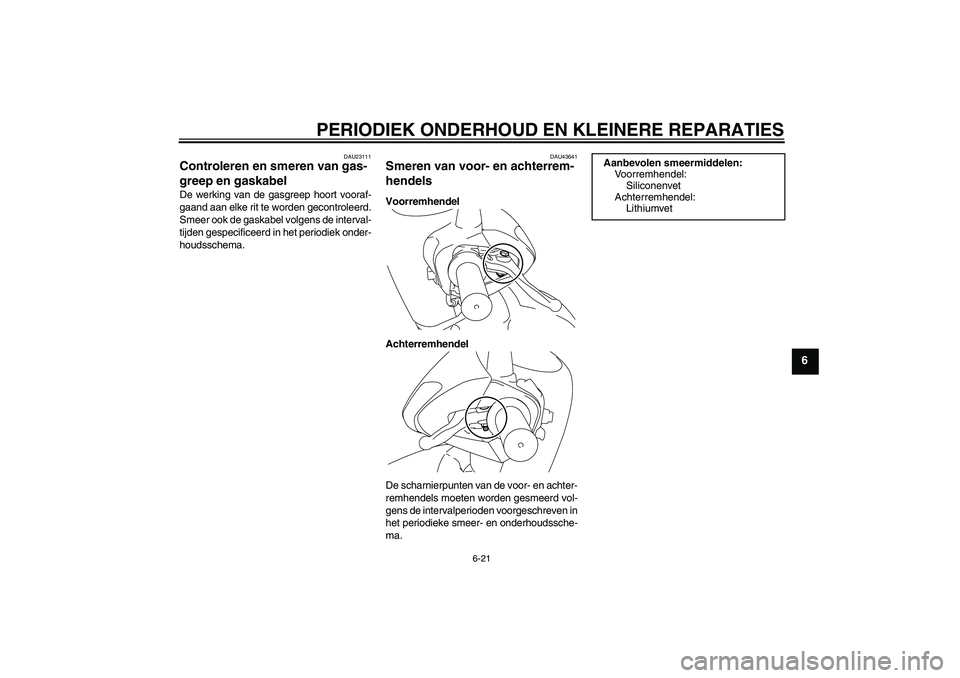

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
6
DAU23111
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU43641
Smeren van voor- en achterrem-
hendels Voorremhendel
Achterremhendel
De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
Aanbevolen smeermiddelen:
Voorremhendel:
Siliconenvet
Achterremhendel:
Lithiumvet
U4P7D1D0.book Page 21 Wednesday, December 12, 2007 9:33 AM

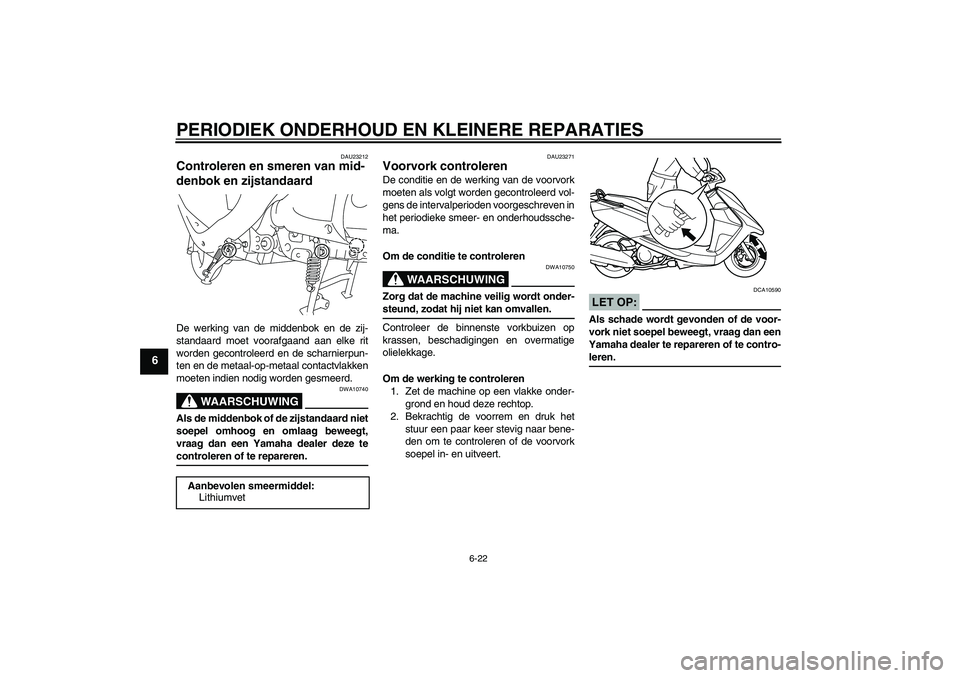

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
6
DAU23212
Controleren en smeren van mid-
denbok en zijstandaard De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10740
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze tecontroleren of te repareren.
DAU23271
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
Om de conditie te controleren
WAARSCHUWING
DWA10750
Zorg dat de machine veilig wordt onder-steund, zodat hij niet kan omvallen.
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP:
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
Aanbevolen smeermiddel:
Lithiumvet
U4P7D1D0.book Page 22 Wednesday, December 12, 2007 9:33 AM

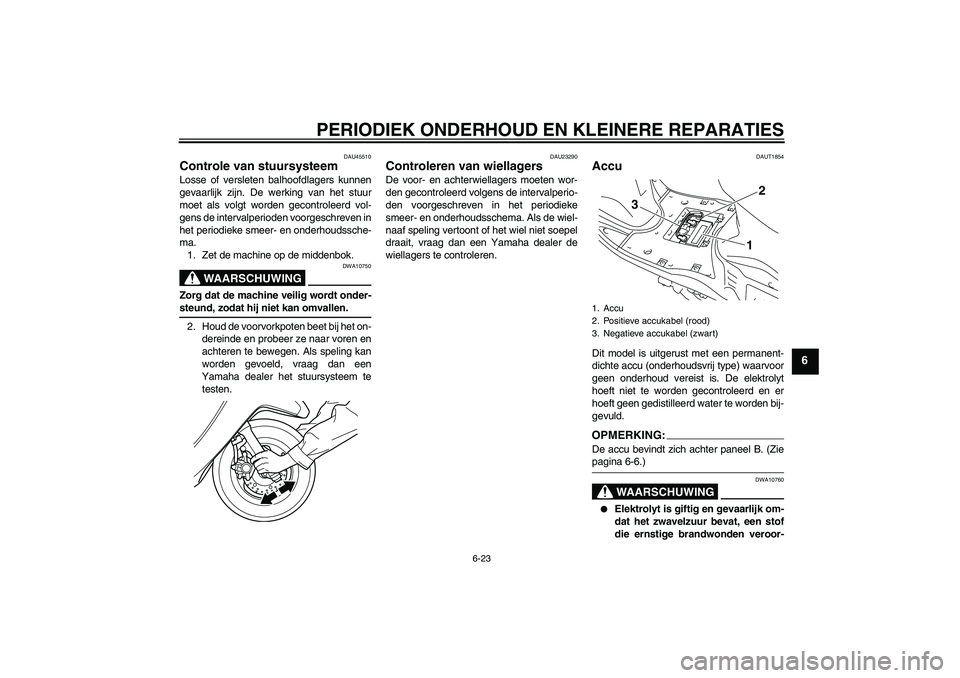

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
DAU45510
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
1. Zet de machine op de middenbok.
WAARSCHUWING
DWA10750
Zorg dat de machine veilig wordt onder-steund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het on-
dereinde en probeer ze naar voren en
achteren te bewegen. Als speling kan
worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAUT1854
Accu Dit model is uitgerust met een permanent-
dichte accu (onderhoudsvrij type) waarvoor
geen onderhoud vereist is. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld.OPMERKING:De accu bevindt zich achter paneel B. (Ziepagina 6-6.)
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)
2
3
1
U4P7D1D0.book Page 23 Wednesday, December 12, 2007 9:33 AM

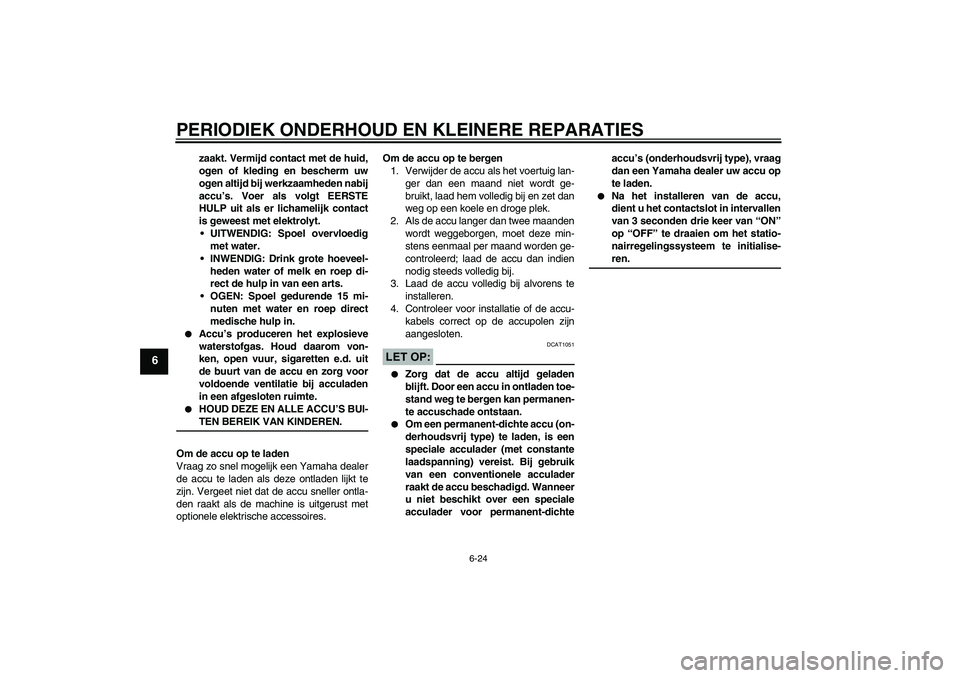

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer voor installatie of de accu-
kabels correct op de accupolen zijn
aangesloten.
LET OP:
DCAT1051


Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen toe-
stand weg te bergen kan permanen-
te accuschade ontstaan.


Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichteaccu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu op
te laden.


Na het installeren van de accu,
dient u het contactslot in intervallen
van 3 seconden drie keer van “ON”
op “OFF” te draaien om het statio-
nairregelingssysteem te initialise-ren.
U4P7D1D0.book Page 24 Wednesday, December 12, 2007 9:33 AM

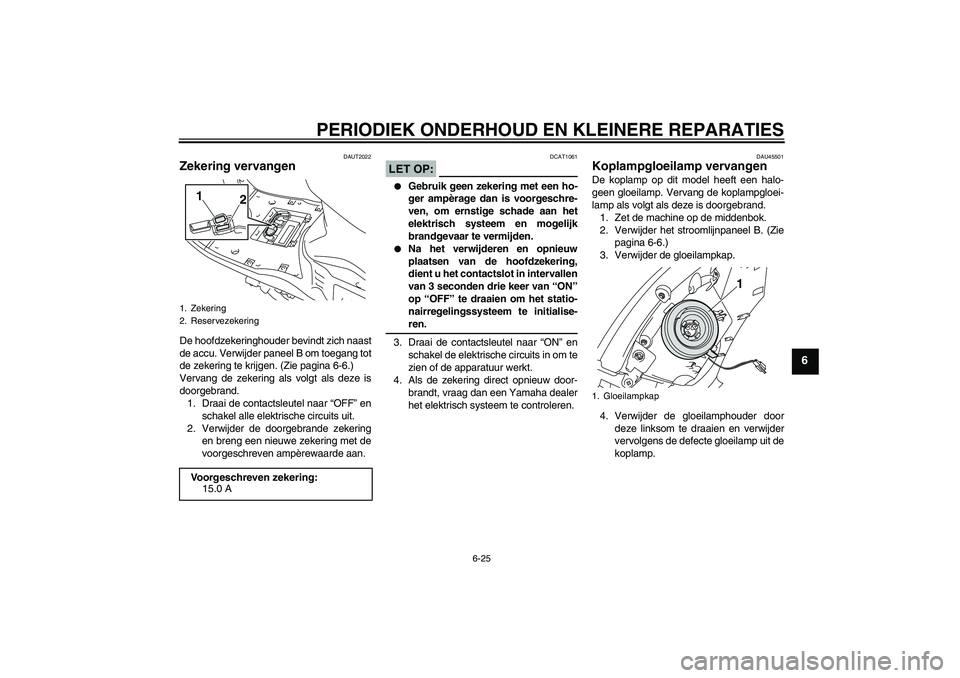

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
DAUT2022
Zekering vervangen De hoofdzekeringhouder bevindt zich naast
de accu. Verwijder paneel B om toegang tot
de zekering te krijgen. (Zie pagina 6-6.)
Vervang de zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel alle elektrische circuits uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
LET OP:
DCAT1061


Gebruik geen zekering met een ho-
ger ampèrage dan is voorgeschre-
ven, om ernstige schade aan het
elektrisch systeem en mogelijk
brandgevaar te vermijden.


Na het verwijderen en opnieuw
plaatsen van de hoofdzekering,
dient u het contactslot in intervallen
van 3 seconden drie keer van “ON”
op “OFF” te draaien om het statio-
nairregelingssysteem te initialise-ren.
3. Draai de contactsleutel naar “ON” en
schakel de elektrische circuits in om te
zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU45501
Koplampgloeilamp vervangen De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.
1. Zet de machine op de middenbok.
2. Verwijder het stroomlijnpaneel B. (Zie
pagina 6-6.)
3. Verwijder de gloeilampkap.
4. Verwijder de gloeilamphouder door
deze linksom te draaien en verwijder
vervolgens de defecte gloeilamp uit de
koplamp.
1. Zekering
2. ReservezekeringVoorgeschreven zekering:
15.0 A1
2
1. Gloeilampkap
1
U4P7D1D0.book Page 25 Wednesday, December 12, 2007 9:33 AM

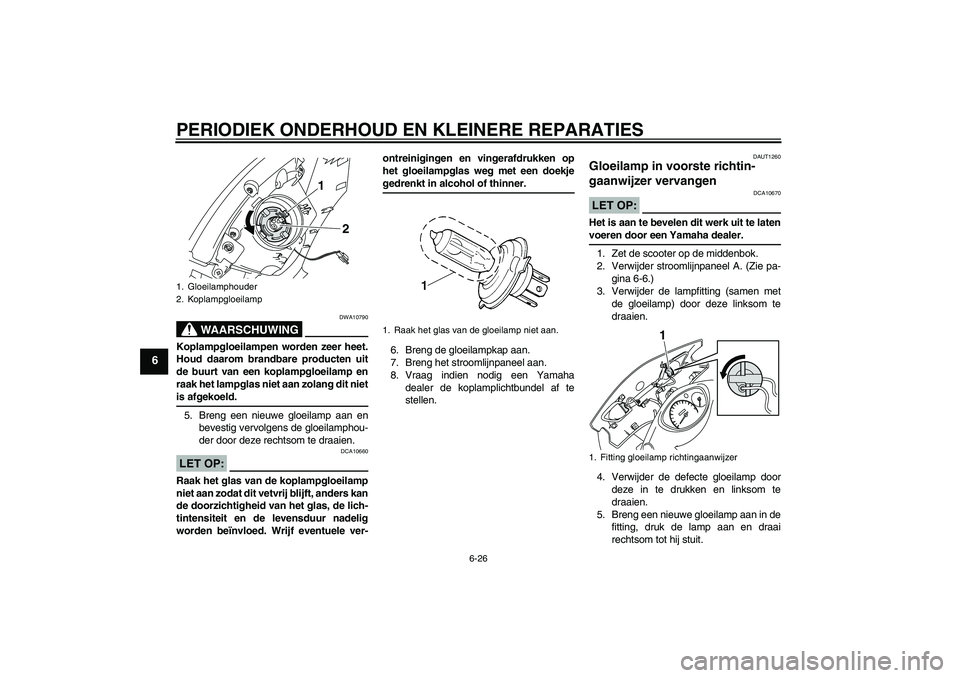

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
WAARSCHUWING
DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit nietis afgekoeld.
5. Breng een nieuwe gloeilamp aan en
bevestig vervolgens de gloeilamphou-
der door deze rechtsom te draaien.LET OP:
DCA10660
Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders kan
de doorzichtigheid van het glas, de lich-
tintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner.
6. Breng de gloeilampkap aan.
7. Breng het stroomlijnpaneel aan.
8. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAUT1260
Gloeilamp in voorste richtin-
gaanwijzer vervangen LET OP:
DCA10670
Het is aan te bevelen dit werk uit te latenvoeren door een Yamaha dealer.
1. Zet de scooter op de middenbok.
2. Verwijder stroomlijnpaneel A. (Zie pa-
gina 6-6.)
3. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
4. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
5. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
1. Gloeilamphouder
2. Koplampgloeilamp
1
2
1. Raak het glas van de gloeilamp niet aan.
1. Fitting gloeilamp richtingaanwijzer
1
U4P7D1D0.book Page 26 Wednesday, December 12, 2007 9:33 AM
