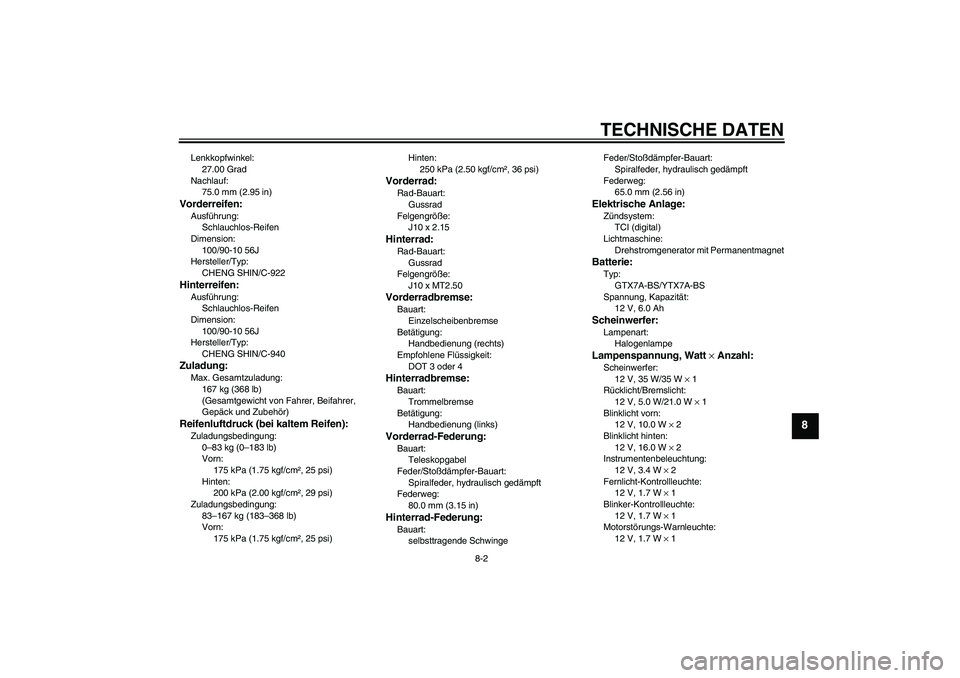

TECHNISCHE DATEN
8-2
8
Lenkkopfwinkel:
27.00 Grad
Nachlauf:
75.0 mm (2.95 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
100/90-10 56J
Hersteller/Typ:
CHENG SHIN/C-922Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
100/90-10 56J
Hersteller/Typ:
CHENG SHIN/C-940Zuladung:Max. Gesamtzuladung:
167 kg (368 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–83 kg (0–183 lb)
Vorn:
175 kPa (1.75 kgf/cm², 25 psi)
Hinten:
200 kPa (2.00 kgf/cm², 29 psi)
Zuladungsbedingung:
83–167 kg (183–368 lb)
Vorn:
175 kPa (1.75 kgf/cm², 25 psi)Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
J10 x 2.15Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
J10 x MT2.50Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 3 oder 4Hinterradbremse:Bauart:
Trommelbremse
Betätigung:
Handbedienung (links)Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
80.0 mm (3.15 in)Hinterrad-Federung:Bauart:
selbsttragende SchwingeFeder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
65.0 mm (2.56 in)
Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GTX7A-BS/YTX7A-BS
Spannung, Kapazität:
12 V, 6.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 35 W/35 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 16.0 W × 2
Instrumentenbeleuchtung:
12 V, 3.4 W × 2
Fernlicht-Kontrollleuchte:
12 V, 1.7 W × 1
Blinker-Kontrollleuchte:
12 V, 1.7 W × 1
Motorstörungs-Warnleuchte:
12 V, 1.7 W × 1
U4P7G2G0.book Page 2 Wednesday, August 19, 2009 9:32 AM

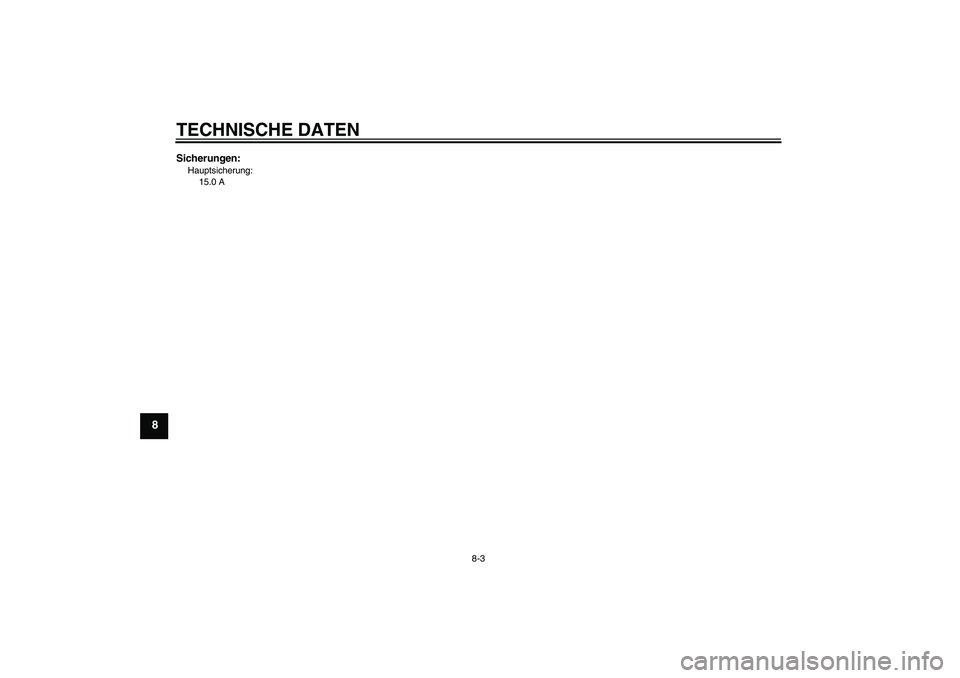

TECHNISCHE DATEN
8-3
8
Sicherungen:Hauptsicherung:
15.0 A
U4P7G2G0.book Page 3 Wednesday, August 19, 2009 9:32 AM

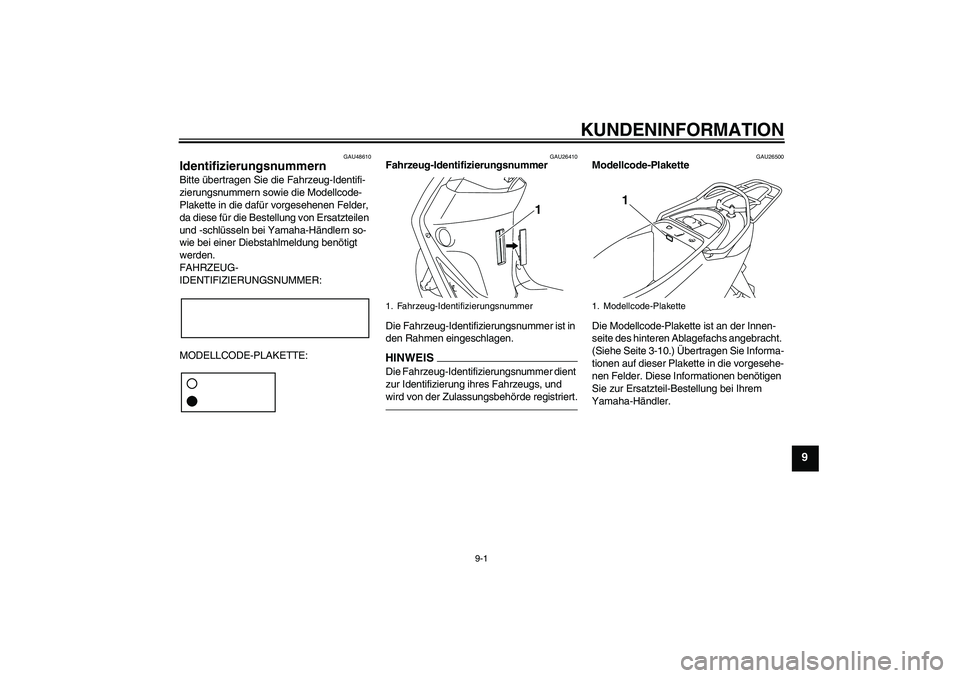

KUNDENINFORMATION
9-1
9
GAU48610
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.HINWEI
S
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
GAU26500
Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-10.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U4P7G2G0.book Page 1 Wednesday, August 19, 2009 9:32 AM

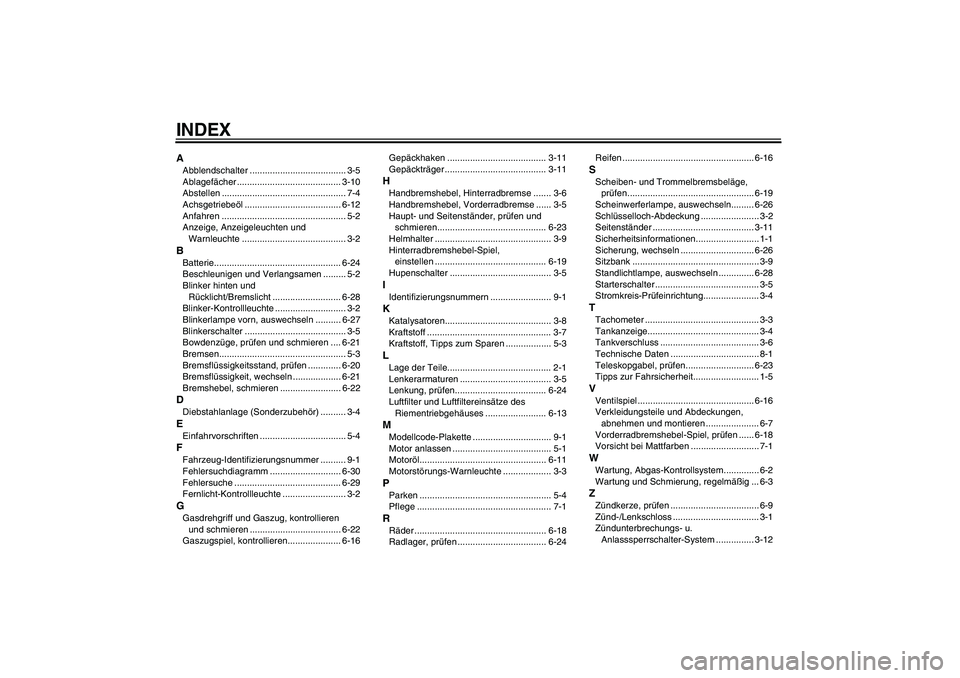

INDEXAAbblendschalter ...................................... 3-5
