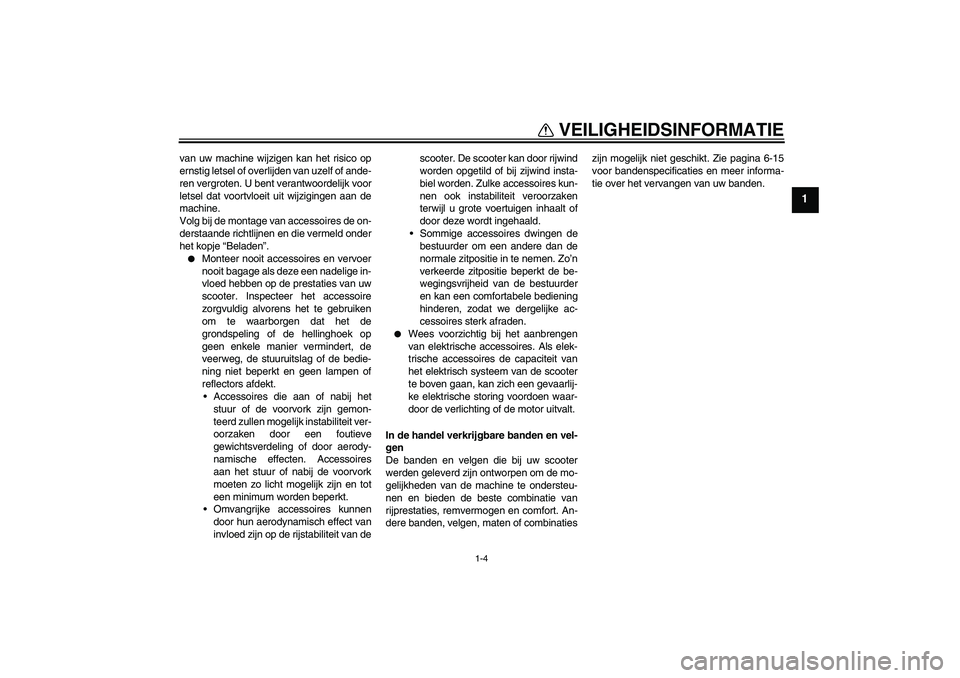

VEILIGHEIDSINFORMATIE
1-4
1
van uw machine wijzigen kan het risico op
ernstig letsel of overlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.

Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
scooter. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de
grondspeling of de hellinghoek op
geen enkele manier vermindert, de
veerweg, de stuuruitslag of de bedie-
ning niet beperkt en geen lampen of
reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van descooter. De scooter kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.


Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de scooter
te boven gaan, kan zich een gevaarlij-
ke elektrische storing voordoen waar-
door de verlichting of de motor uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw scooter
werden geleverd zijn ontworpen om de mo-
gelijkheden van de machine te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinatieszijn mogelijk niet geschikt. Zie pagina 6-15
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
U4P7D2D0.book Page 4 Wednesday, August 19, 2009 9:30 AM

VEILIGHEIDSINFORMATIE
1-5
1
DAU45371

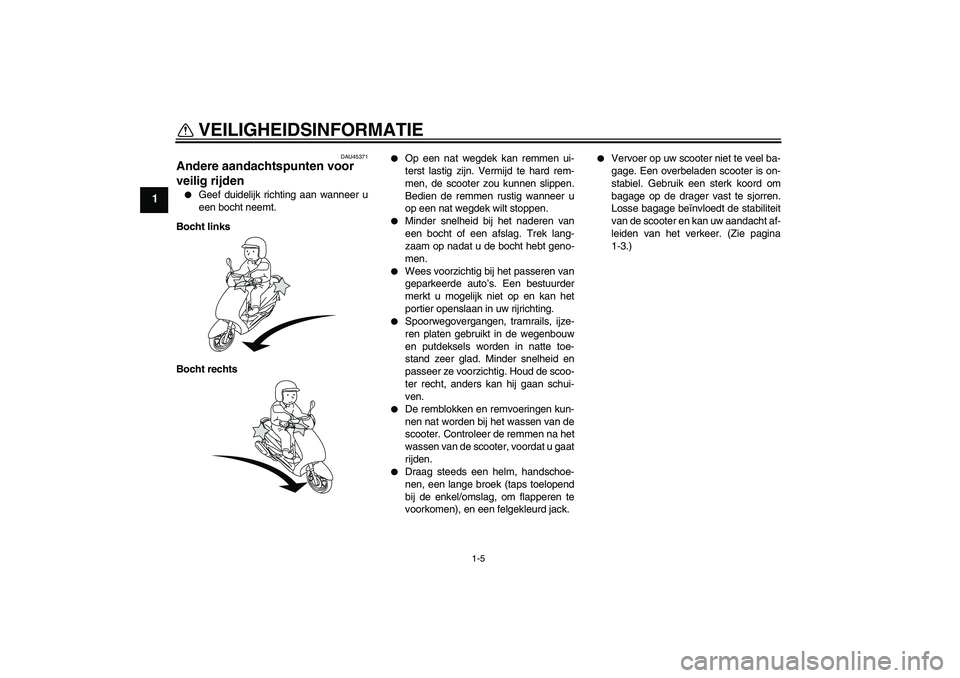

Andere aandachtspunten voor
veilig rijden

Geef duidelijk richting aan wanneer u
een bocht neemt.
Bocht links
Bocht rechts


Op een nat wegdek kan remmen ui-
terst lastig zijn. Vermijd te hard rem-
men, de scooter zou kunnen slippen.
Bedien de remmen rustig wanneer u
op een nat wegdek wilt stoppen.


Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.


Wees voorzichtig bij het passeren van
geparkeerde auto’s. Een bestuurder
merkt u mogelijk niet op en kan het
portier openslaan in uw rijrichting.


Spoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de scoo-
ter recht, anders kan hij gaan schui-
ven.


De remblokken en remvoeringen kun-
nen nat worden bij het wassen van de
scooter. Controleer de remmen na het
wassen van de scooter, voordat u gaat
rijden.


Draag steeds een helm, handschoe-
nen, een lange broek (taps toelopend
bij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.


Vervoer op uw scooter niet te veel ba-
gage. Een overbeladen scooter is on-
stabiel. Gebruik een sterk koord om
bagage op de drager vast te sjorren.
Losse bagage beïnvloedt de stabiliteit
van de scooter en kan uw aandacht af-
leiden van het verkeer. (Zie pagina
1-3.)
U4P7D2D0.book Page 5 Wednesday, August 19, 2009 9:30 AM

BESCHRIJVING
2-1
2
DAU10410

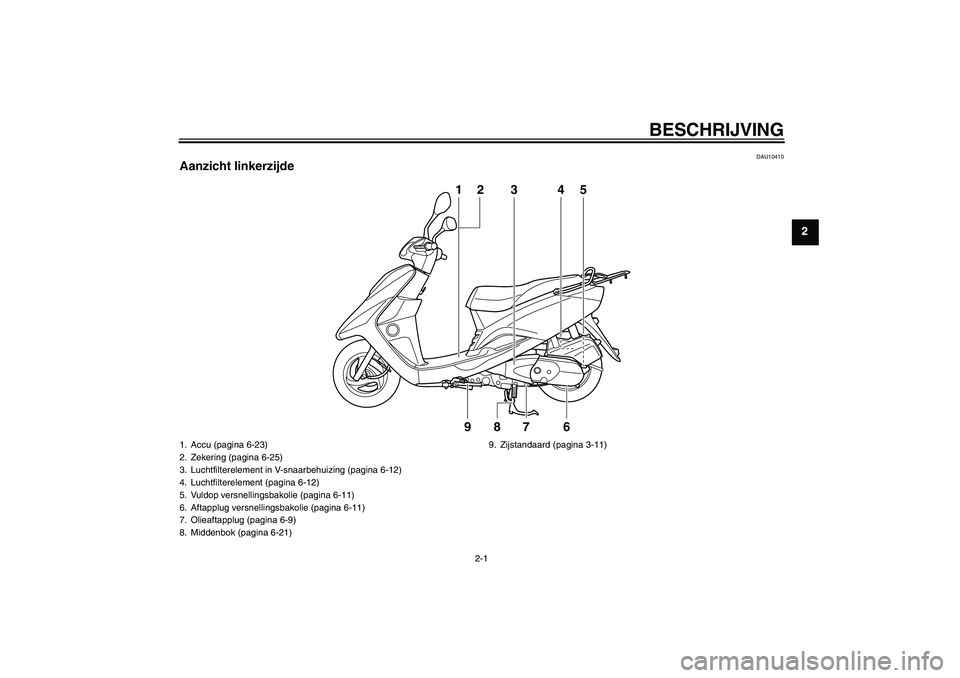

Aanzicht linkerzijde
1
23
9
8
7
64
5
1. Accu (pagina 6-23)
2. Zekering (pagina 6-25)
3. Luchtfilterelement in V-snaarbehuizing (pagina 6-12)
4. Luchtfilterelement (pagina 6-12)
5. Vuldop versnellingsbakolie (pagina 6-11)
6. Aftapplug versnellingsbakolie (pagina 6-11)
7. Olieaftapplug (pagina 6-9)
8. Middenbok (pagina 6-21)9. Zijstandaard (pagina 3-11)
U4P7D2D0.book Page 1 Wednesday, August 19, 2009 9:30 AM

BESCHRIJVING
2-2
2
DAU10420

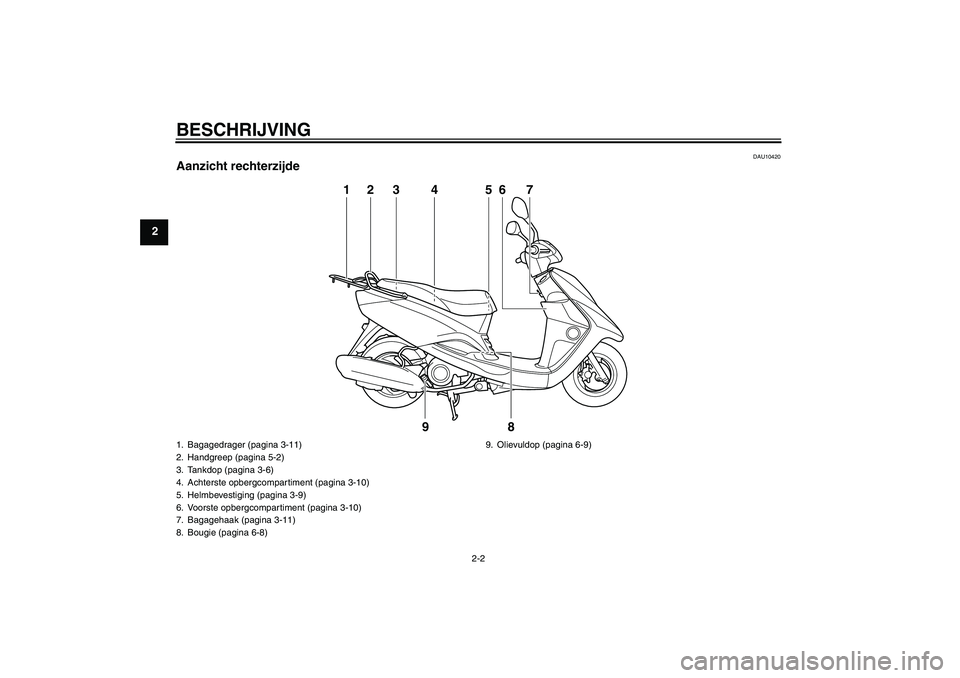

Aanzicht rechterzijde
1
3
2
4
5
9
8
7
6
1. Bagagedrager (pagina 3-11)
2. Handgreep (pagina 5-2)
3. Tankdop (pagina 3-6)
4. Achterste opbergcompartiment (pagina 3-10)
5. Helmbevestiging (pagina 3-9)
6. Voorste opbergcompartiment (pagina 3-10)
7. Bagagehaak (pagina 3-11)
8. Bougie (pagina 6-8)9. Olievuldop (pagina 6-9)U4P7D2D0.book Page 2 Wednesday, August 19, 2009 9:30 AM

BESCHRIJVING
2-3
2
DAU10430

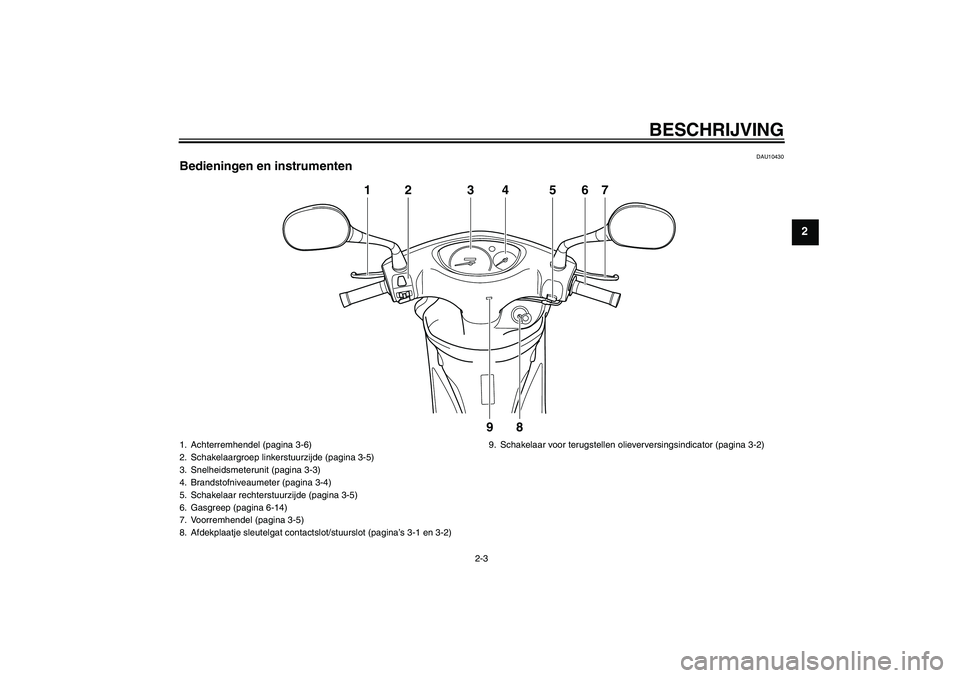

Bedieningen en instrumenten
1
2
3
9
8
4
5
6
7
1. Achterremhendel (pagina 3-6)
2. Schakelaargroep linkerstuurzijde (pagina 3-5)
3. Snelheidsmeterunit (pagina 3-3)
4. Brandstofniveaumeter (pagina 3-4)
5. Schakelaar rechterstuurzijde (pagina 3-5)
6. Gasgreep (pagina 6-14)
7. Voorremhendel (pagina 3-5)
8. Afdekplaatje sleutelgat contactslot/stuurslot (pagina’s 3-1 en 3-2)9. Schakelaar voor terugstellen olieverversingsindicator (pagina 3-2)
U4P7D2D0.book Page 3 Wednesday, August 19, 2009 9:30 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU45440

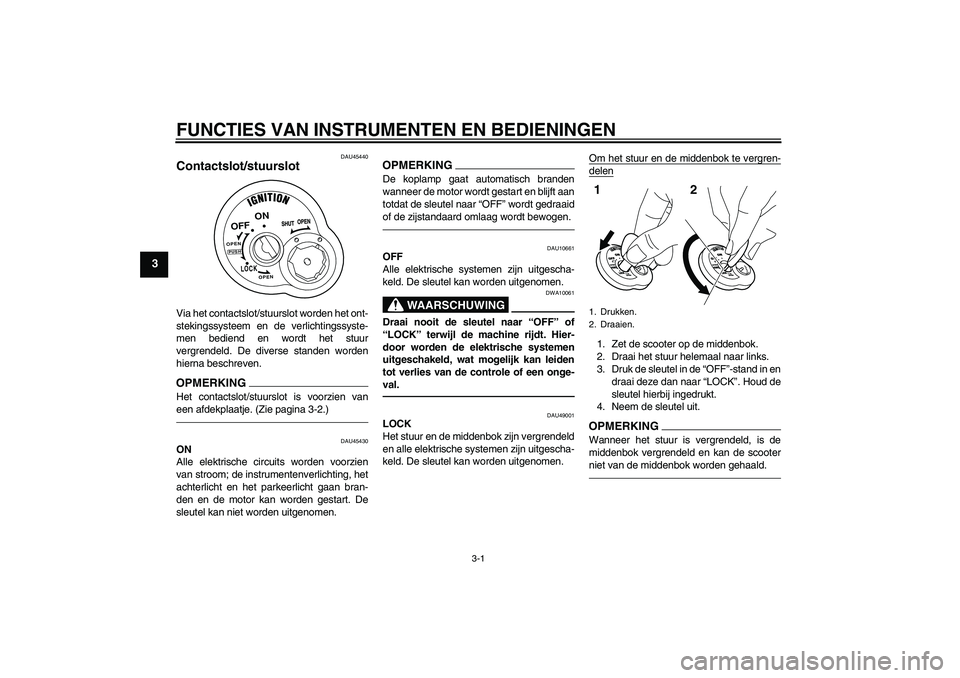

Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.OPMERKINGHet contactslot/stuurslot is voorzien van
een afdekplaatje. (Zie pagina 3-2.)
DAU45430
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht en het parkeerlicht gaan bran-
den en de motor kan worden gestart. De
sleutel kan niet worden uitgenomen.
OPMERKINGDe koplamp gaat automatisch branden
wanneer de motor wordt gestart en blijft aan
totdat de sleutel naar “OFF” wordt gedraaid
of de zijstandaard omlaag wordt bewogen.
DAU10661
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU49001
LOCK
Het stuur en de middenbok zijn vergrendeld
en alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.Om het stuur en de middenbok te vergren-
delen1. Zet de scooter op de middenbok.
2. Draai het stuur helemaal naar links.
3. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”. Houd de
sleutel hierbij ingedrukt.
4. Neem de sleutel uit.OPMERKINGWanneer het stuur is vergrendeld, is de
middenbok vergrendeld en kan de scooter
niet van de middenbok worden gehaald.
ON
OPEN
OPENPUSH
LOCKOFF
1. Drukken.
2. Draaien.12
chapter3 Page 1 Thursday, September 17, 2009 2:10 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3

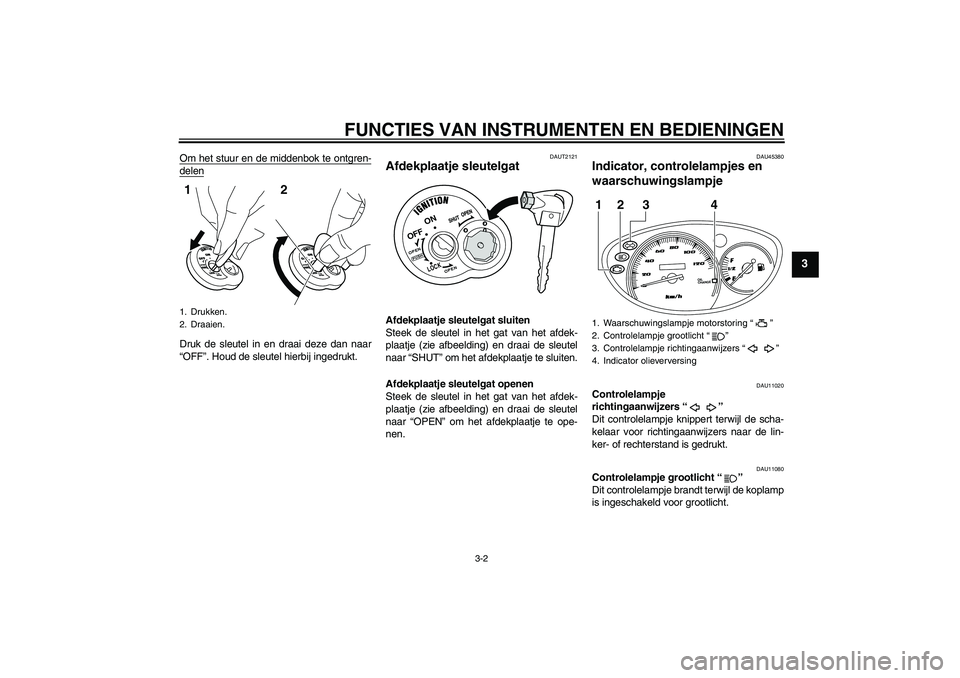

Om het stuur en de middenbok te ontgren-delenDruk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.
DAUT2121
Afdekplaatje sleutelgat Afdekplaatje sleutelgat sluiten
Steek de sleutel in het gat van het afdek-
plaatje (zie afbeelding) en draai de sleutel
naar “SHUT” om het afdekplaatje te sluiten.
Afdekplaatje sleutelgat openen
Steek de sleutel in het gat van het afdek-
plaatje (zie afbeelding) en draai de sleutel
naar “OPEN” om het afdekplaatje te ope-
nen.
DAU45380
Indicator, controlelampjes en
waarschuwingslampje
DAU11020
Controlelampje
richtingaanwijzers“”
Dit controlelampje knippert terwijl de scha-
kelaar voor richtingaanwijzers naar de lin-
ker- of rechterstand is gedrukt.
DAU11080
Controlelampje grootlicht“”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
1. Drukken.
2. Draaien.12
ON
OPEN
OPENPUSH
LOCK
OFF
1. Waarschuwingslampje motorstoring“”
2. Controlelampje grootlicht“”
3. Controlelampje richtingaanwijzers“”
4. Indicator olieverversing
OIL
CHANGE
12 3 4
chapter3 Page 2 Thursday, September 17, 2009 2:10 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
DAU45401
Olieverversingsindicator
Deze indicator wordt na 2000 km (1200 mi)
rood in plaats van groen om aan te geven
dat de motorolie moet worden ververst.
Druk na het verversen van de motorolie de
resetschakelaar van de olieverversingsindi-
cator in met de contactsleutel.
Ook als de motorolie na minder dan 2000
km (1200 mi) wordt ververst, moet de indi-
cator na het olieverversen worden terugge-
steld. Als dit niet gebeurt, wordt niet correct
aangegeven wanneer de olie de volgende
keer moet worden ververst. LET OP: Na
1000 km (600 mi) moet de motorolie wor-
den ververst.
[DCA10281]
OPMERKINGNa het terugstellen van de olieverver-
singsindicator wordt de indicator weer
groen in plaats van rood.
DAUT1934
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje begint te knippe-
ren of blijft branden wanneer een elektrisch
systeem dat de motorwerking controleert,
defect is. Vraag in dat geval een Yamaha
dealer het zelfdiagnosesysteem te controle-
ren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAUT1821
Snelheidsmeterunit De snelheidsmeterunit is voorzien van een
snelheidsmeter en een kilometerteller. De
snelheidsmeter toont de actuele rijsnelheid.
De kilometerteller toont de totale afgelegde
afstand.
1. Indicator olieverversing
2. Schakelaar voor terugstellen olieverver-
singsindicator1
2
1. Snelheidsmeter
2. Kilometerteller
OIL
CHANGE2 1
U4P7D2D0.book Page 3 Wednesday, August 19, 2009 9:30 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU12092

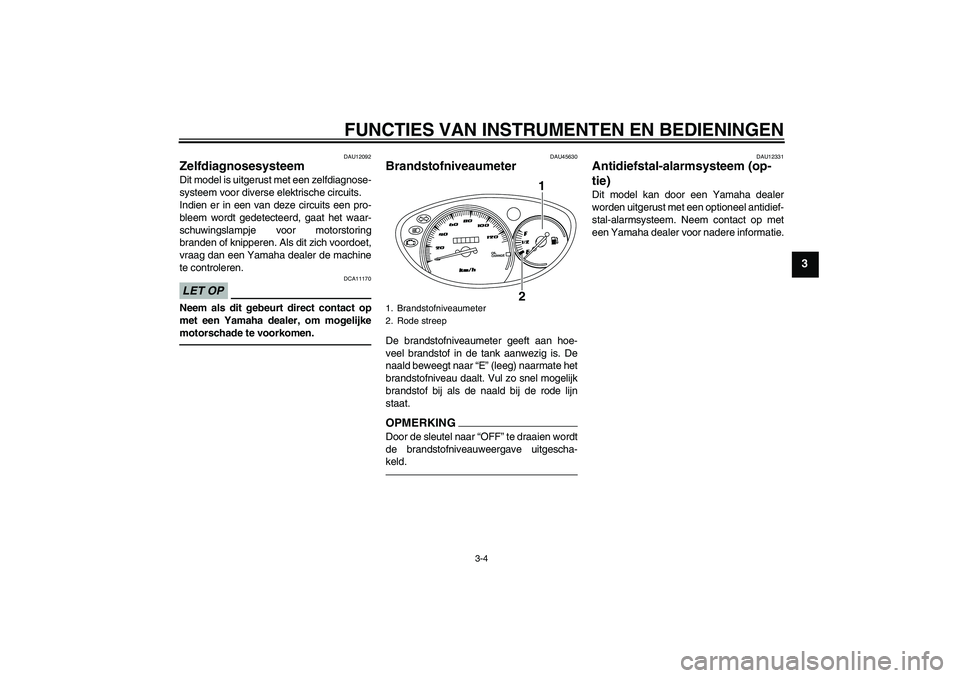

Zelfdiagnosesysteem Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Indien er in een van deze circuits een pro-
bleem wordt gedetecteerd, gaat het waar-
schuwingslampje voor motorstoring
branden of knipperen. Als dit zich voordoet,
vraag dan een Yamaha dealer de machine
te controleren.LET OP
DCA11170
Neem als dit gebeurt direct contact op
met een Yamaha dealer, om mogelijke
motorschade te voorkomen.
DAU45630
Brandstofniveaumeter De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
naald beweegt naar “E” (leeg) naarmate het
brandstofniveau daalt. Vul zo snel mogelijk
brandstof bij als de naald bij de rode lijn
staat.OPMERKINGDoor de sleutel naar “OFF” te draaien wordt
de brandstofniveauweergave uitgescha-
keld.
DAU12331
Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
1. Brandstofniveaumeter
2. Rode streep
OIL
CHANGE
1
2
U4P7D2D0.book Page 4 Wednesday, August 19, 2009 9:30 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU12348

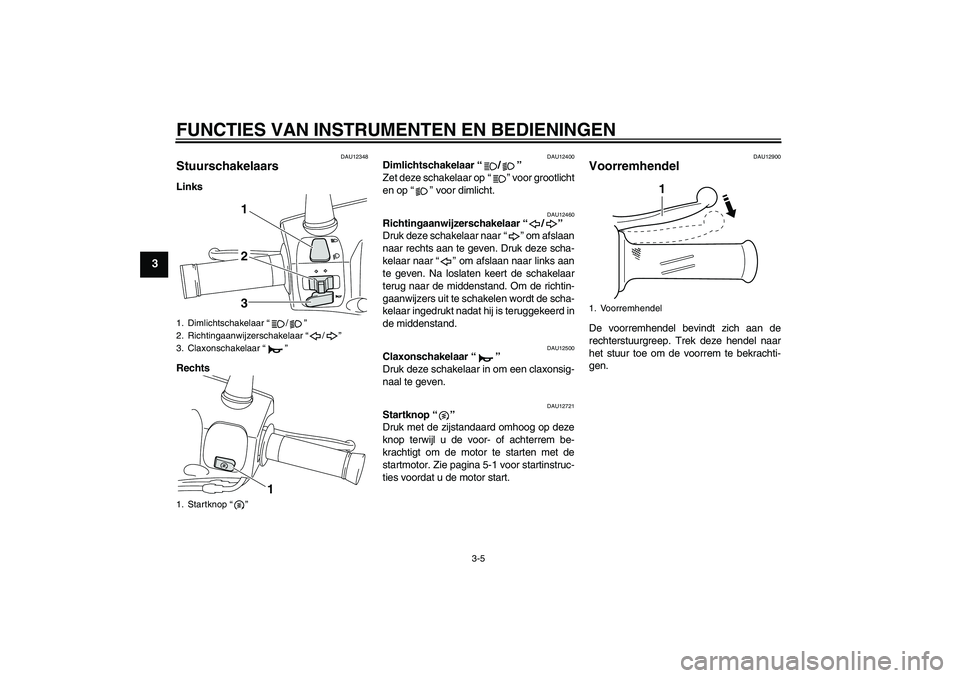

Stuurschakelaars Links
Rechts
DAU12400
Dimlichtschakelaar“/”
Zet deze schakelaar op“” voor grootlicht
en op“” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar“/”
Druk deze schakelaar naar“” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar“” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar“”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12721
Startknop“”
Druk met de zijstandaard omhoog op deze
knop terwijl u de voor- of achterrem be-
krachtigt om de motor te starten met de
startmotor. Zie pagina 5-1 voor startinstruc-
ties voordat u de motor start.
DAU12900
Voorremhendel De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.
1. Dimlichtschakelaar“/”
2. Richtingaanwijzerschakelaar“/”
3. Claxonschakelaar“”
1. Startknop“”
2 13
1
1. Voorremhendel
1
U4P7D2D0.book Page 5 Wednesday, August 19, 2009 9:30 AM
