YAMAHA VMAX 2009 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2009, Model line: VMAX, Model: YAMAHA VMAX 2009Pages: 106, PDF Size: 2.69 MB
Page 71 of 106
MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
2
3
4
5
67
8
9
AVISO
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregado
pode provocar um acidente.Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA
Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10470
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários. Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
250 kPa (2.50 kgf/cm
2
, 36 psi)
Trás:
290 kPa (2.90 kgf/cm
2
, 42 psi)
90–190 kg (198–419 lb):
Frente:
250 kPa (2.50 kgf/cm
2
, 36 psi)
Trás:
290 kPa (2.90 kgf/cm
2
, 42 psi)
Condução a alta velocidade:
Frente:
290 kPa (2.90 kgf/cm
2
, 42 psi)
Trás:
290 kPa (2.90 kgf/cm
2
, 42 psi)
Carga máxima*:
190 kg (419 lb)
* Peso total com condutor, passagei-
ro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
Page 72 of 106
MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
1
2
3
4
5
6
7
8
9
Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com
válvulas.
AVISO
PWA10481
Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia causar
um acidente.
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-são de ar.
Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução a alta velocidade.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AVISO
PWA10600
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.
Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.
Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com
vedante
Pneu da frente:
Tamanho:
120/70R18M/C 59V
Fabricante/modelo:
BRIDGESTONE/BT028F
Pneu de trás:
Tamanho:
200/50R18M/C 76V
Fabricante/modelo:
BRIDGESTONE/BT028R
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (original)

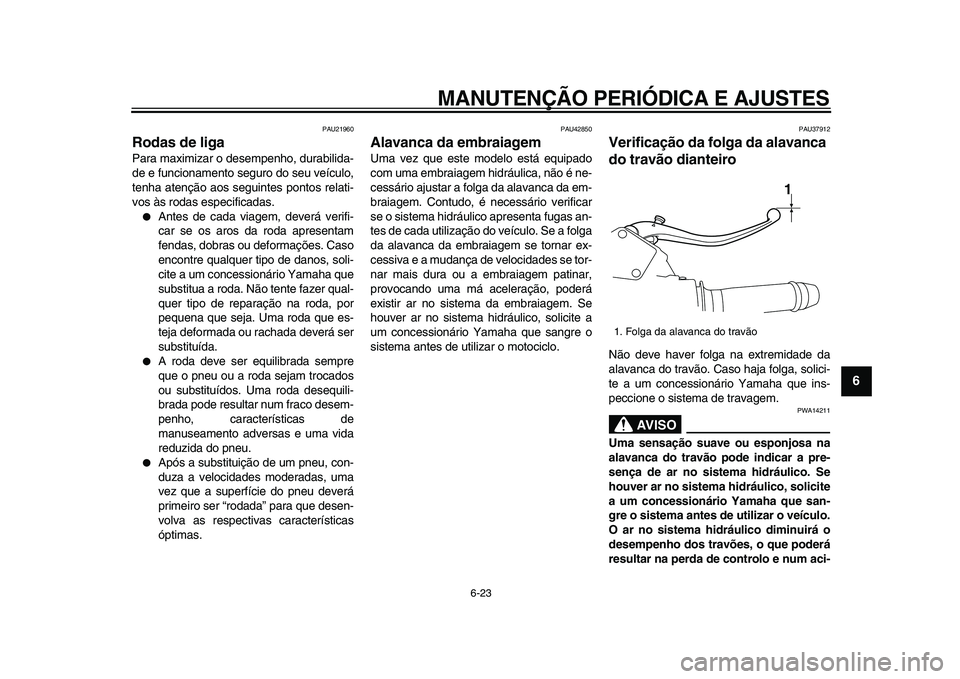

Page 73 of 106
MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
2
3
4
5
67
8
9
PAU21960
Rodas de liga
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.
Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU42850
Alavanca da embraiagem
Uma vez que este modelo está equipado
com uma embraiagem hidráulica, não é ne-
cessário ajustar a folga da alavanca da em-
braiagem. Contudo, é necessário verificar
se o sistema hidráulico apresenta fugas an-
tes de cada utilização do veículo. Se a folga
da alavanca da embraiagem se tornar ex-
cessiva e a mudança de velocidades se tor-
nar mais dura ou a embraiagem patinar,
provocando uma má aceleração, poderá
existir ar no sistema da embraiagem. Se
houver ar no sistema hidráulico, solicite a
um concessionário Yamaha que sangre o
sistema antes de utilizar o motociclo.
PAU37912
Verificação da folga da alavanca
do travão dianteiro
Não deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que ins-
peccione o sistema de travagem.
AVISO
PWA14211
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
1. Folga da alavanca do travão
1

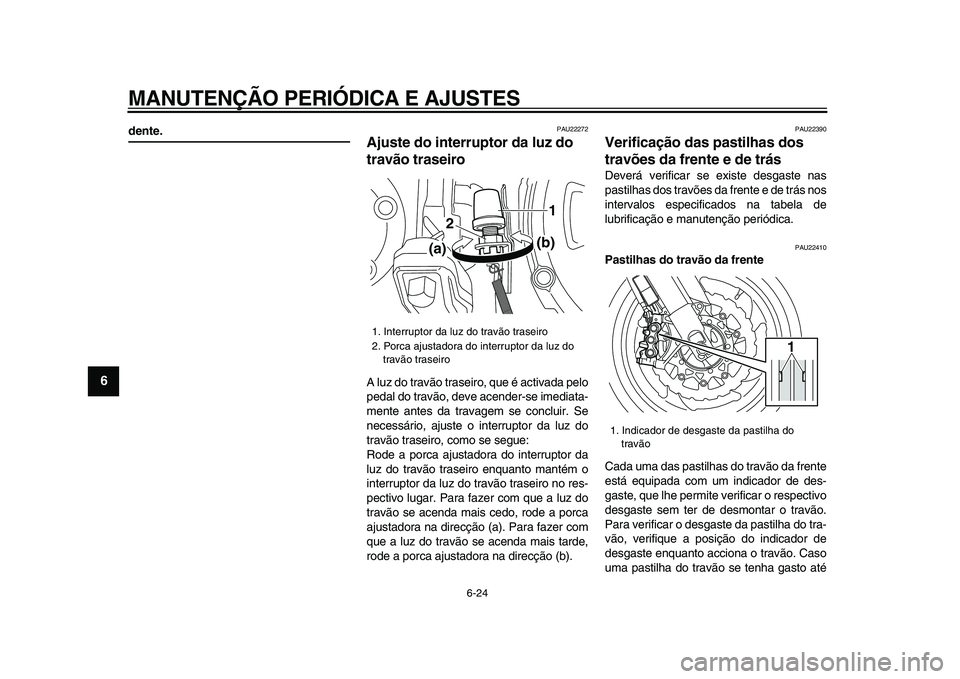

Page 74 of 106
MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
1
2
3
4
5
6
7
8
9
dente.
PAU22272
Ajuste do interruptor da luz do
travão traseiro
A luz do travão traseiro, que é activada pelo
pedal do travão, deve acender-se imediata-
mente antes da travagem se concluir. Se
necessário, ajuste o interruptor da luz do
travão traseiro, como se segue:
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca
ajustadora na direcção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
PAU22390
Verificação das pastilhas dos
travões da frente e de trás
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22410
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com um indicador de des-
gaste, que lhe permite verificar o respectivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição do indicador de
desgaste enquanto acciona o travão. Caso
uma pastilha do travão se tenha gasto até
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do
travão traseiro
1
2
(a)(b)
1. Indicador de desgaste da pastilha do
travão
1

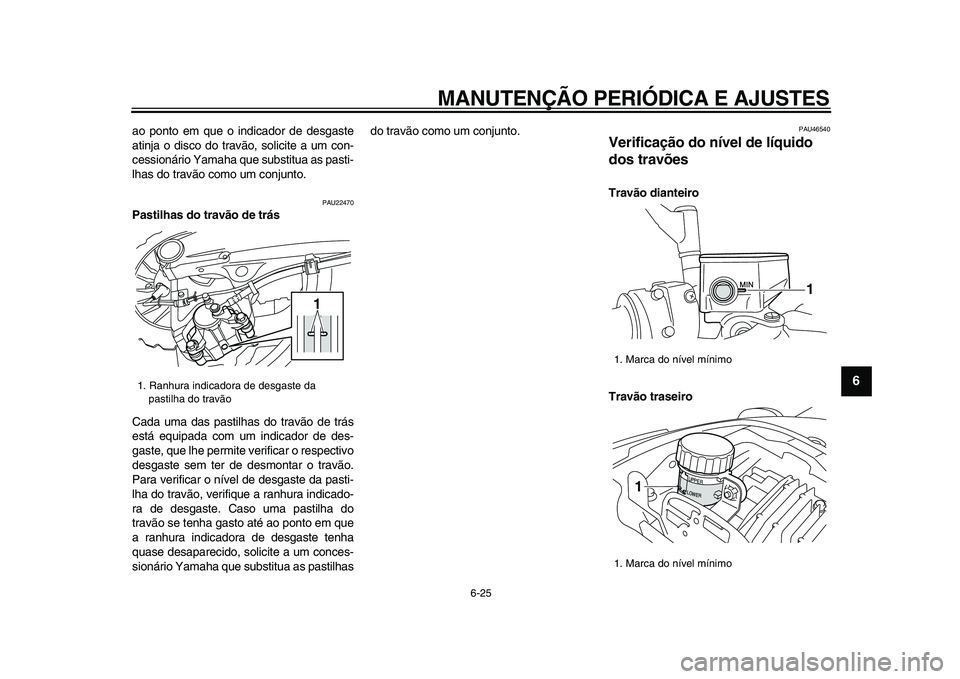

Page 75 of 106
MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
2
3
4
5
67
8
9
ao ponto em que o indicador de desgaste
atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
PAU22470
Pastilhas do travão de trás
Cada uma das pastilhas do travão de trás
está equipada com um indicador de des-
gaste, que lhe permite verificar o respectivo
desgaste sem ter de desmontar o travão.
Para verificar o nível de desgaste da pasti-
lha do travão, verifique a ranhura indicado-
ra de desgaste. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
a ranhura indicadora de desgaste tenha
quase desaparecido, solicite a um conces-
sionário Yamaha que substitua as pastilhasdo travão como um conjunto.
PAU46540
Verificação do nível de líquido
dos travões
Travão dianteiro
Travão traseiro
1. Ranhura indicadora de desgaste da
pastilha do travão
1
1. Marca do nível mínimo
1. Marca do nível mínimo
1
1

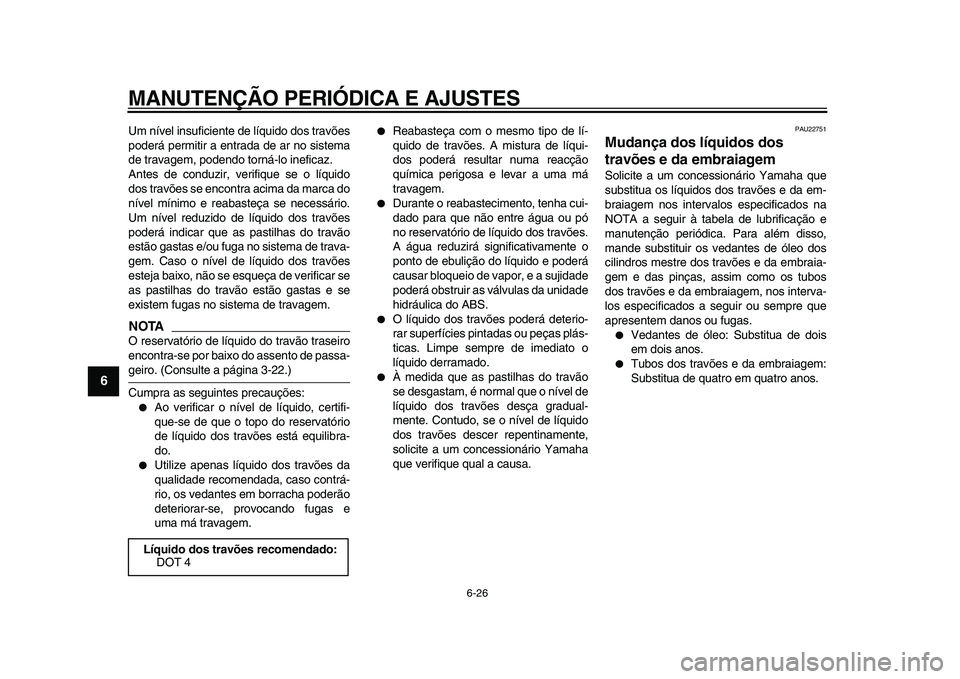

Page 76 of 106
MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
1
2
3
4
5
6
7
8
9
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido
dos travões se encontra acima da marca do
nível mínimo e reabasteça se necessário.
Um nível reduzido de líquido dos travões
poderá indicar que as pastilhas do travão
estão gastas e/ou fuga no sistema de trava-
gem. Caso o nível de líquido dos travões
esteja baixo, não se esqueça de verificar se
as pastilhas do travão estão gastas e se
existem fugas no sistema de travagem.
NOTA
O reservatório de líquido do travão traseiro
encontra-se por baixo do assento de passa-
geiro. (Consulte a página 3-22.)
Cumpra as seguintes precauções:
Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.
Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.
Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líqui-
dos poderá resultar numa reacção
química perigosa e levar a uma má
travagem.
Durante o reabastecimento, tenha cui-
dado para que não entre água ou pó
no reservatório de líquido dos travões.
A água reduzirá significativamente o
ponto de ebulição do líquido e poderá
causar bloqueio de vapor, e a sujidade
poderá obstruir as válvulas da unidade
hidráulica do ABS.
O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.
À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22751
Mudança dos líquidos dos
travões e da embraiagem
Solicite a um concessionário Yamaha que
substitua os líquidos dos travões e da em-
braiagem nos intervalos especificados na
NOTA a seguir à tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre dos travões e da embraia-
gem e das pinças, assim como os tubos
dos travões e da embraiagem, nos interva-
los especificados a seguir ou sempre que
apresentem danos ou fugas.
Vedantes de óleo: Substitua de dois
em dois anos.
Tubos dos travões e da embraiagem:
Substitua de quatro em quatro anos.
Líquido dos travões recomendado:
DOT 4
Page 77 of 106
MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
2
3
4
5
67
8
9

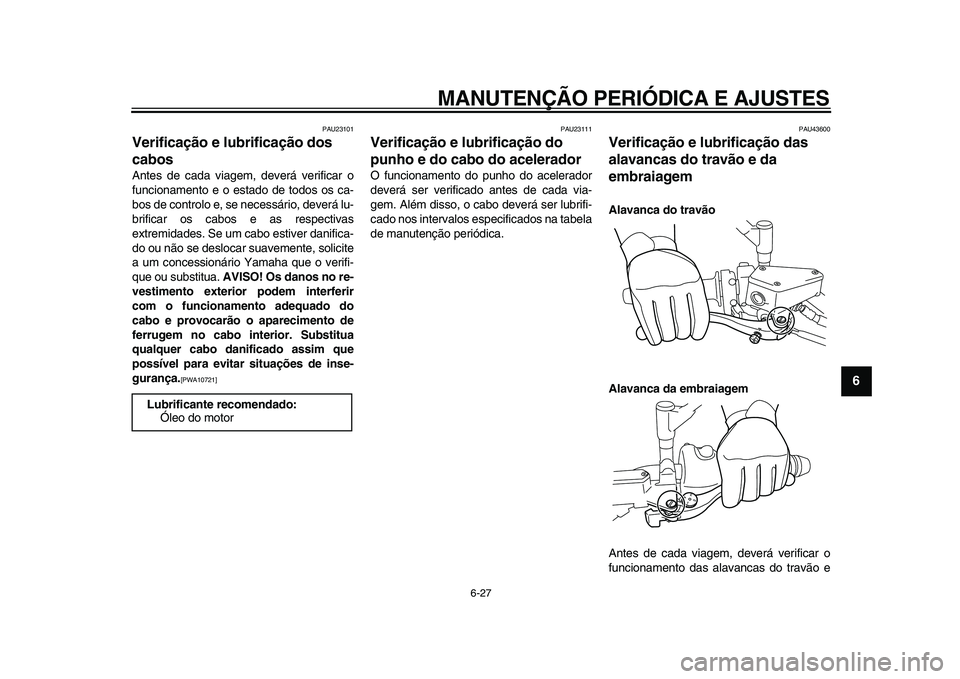

PAU23101
Verificação e lubrificação dos
cabos
Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AVISO! Os danos no re-
vestimento exterior podem interferir
com o funcionamento adequado do
cabo e provocarão o aparecimento de
ferrugem no cabo interior. Substitua
qualquer cabo danificado assim que
possível para evitar situações de inse-
gurança.
[PWA10721]
PAU23111
Verificação e lubrificação do
punho e do cabo do acelerador
O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
PAU43600
Verificação e lubrificação das
alavancas do travão e da
embraiagem
Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
Lubrificante recomendado:
Óleo do motor
Page 78 of 106
MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
1
2
3
4
5
6
7
8
9
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
PAU23182
Verificação e lubrificação do
pedal do travão
Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e, se
necessário, deverá lubrificar os pivôs dos
pedais.
PAU43071
Verificação e lubrificação do
pedal de mudança de
velocidades
Antes de cada viagem, deverá verificar o
funcionamento do pedal de mudança de
velocidades e, se necessário, deverá lubri-
ficar os pivôs do tirante do pedal de mudan-
ça de velocidades.
Lubrificante recomendado:
Massa de lubrificação de silicone
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Page 79 of 106
MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
2
3
4
5
67
8
9

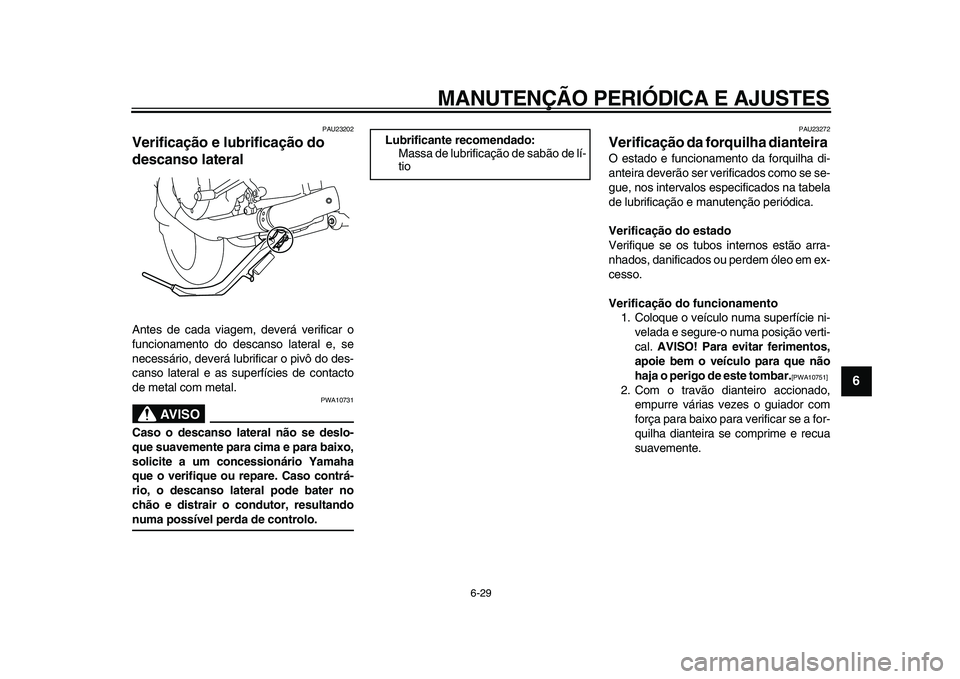

PAU23202
Verificação e lubrificação do
descanso lateral
Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10731
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
PAU23272
Verificação da forquilha dianteira
O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Page 80 of 106
MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
1
2
3
4
5
6
7
8
9

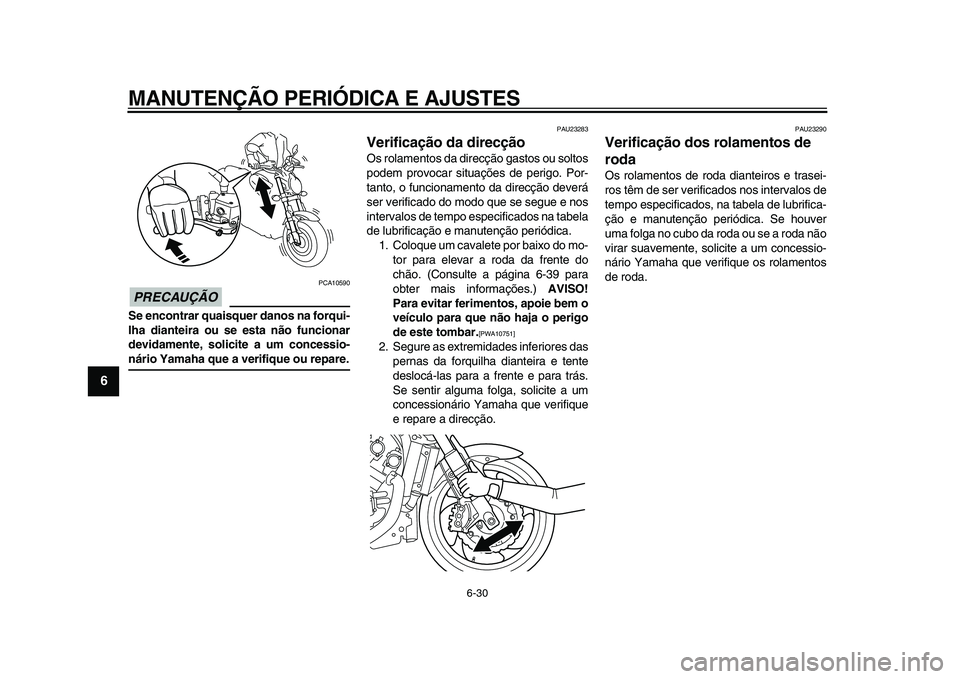

PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23283
Verificação da direcção
Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda da frente do
chão. (Consulte a página 6-39 para
obter mais informações.)
AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23290
Verificação dos rolamentos de
roda
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
