PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU36773
OPMERKINGLuchtfilter
• Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
• Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
 Onderhoud aan hydraulisch rem- en koppelingssysteem
• Controleer regelmatig het rem- en koppelingsvloeistofniveau en vul indien nodig bij.
• Vervang de inwendige onderdelen van de hoofdremcilinders en remklauwen en van de koppelingshoofdcilinder en -werkcilinder
na elke twee jaar en ververs dan ook de rem- en de koppelingsvloeistof.
• Vervang de rem- en koppelingsslangen na elke vier jaar of als ze zijn gescheurd of beschadigd.29 *Gas greep • Controleer de werking.
• Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
• Smeer de kabel en het kabelhuis. √√√√√
30 *Lampen, richtin
g-
aanwijzers en scha-
kelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2CED0D0.book Page 7 Friday, August 22, 2014 11:07 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU18724
Verwijderen en aan bren gen van
d e stroomlijn- en framepanelenBij het uitvoeren van sommige in dit hoofd-
stuk beschreven onderhoudswerkzaamhe-
den moeten het afgebeelde
stroomlijnpaneel en de framepanelen wor-
den verwijderd. Neem deze paragraaf door
wanneer een stroomlijn- of framepaneel
moet worden verwijderd of aangebracht.
DAU46431
Stroomlijnpaneel A
Verwijderen van stroomlijnpaneel1. Verwijder het bestuurderszadel. (Zie
pagina 3-24.)
2. Verwijder paneel C. (Zie pagina 6-9.)
3. Verwijder de bouten en trek daarna
het stroomlijnpaneel los. Aanbrengen van het stroomlijnpaneel
1. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie en breng dan de
schroeven aan.
2. Monteer het paneel.
3. Breng het bestuurderszadel aan.

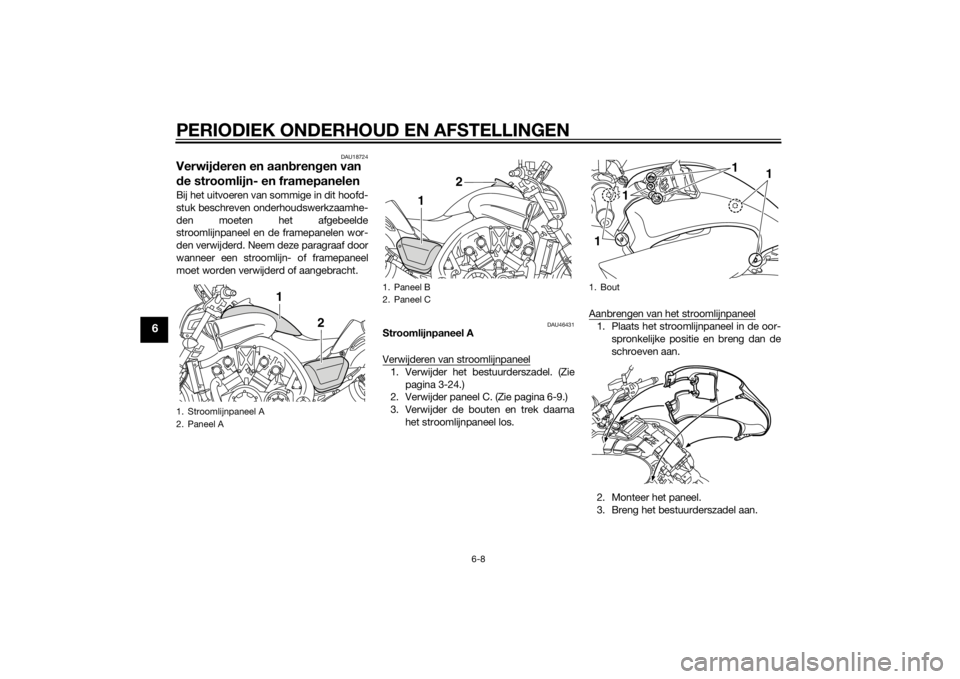

1. Stroomlijnpaneel A
2. Paneel A
1
2
1. Paneel B
2. Paneel C
1
2
1. Bout1 1
1
1
U2CED0D0.book Page 8 Friday, August 22, 2014 11:07 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
DAU46472
Paneel A
Om het paneel te verwijderen1. Steek de sleutel in het slot en draaideze daarna een kwartslag rechtsom.
2. Trek het paneel naar buiten.
Om het paneel aan te brengen1. Plaats het paneel in de oorspronkelij- ke positie. 2. Draai de sleutel linksom naar de oor-
spronkelijke positie en neem deze dan
uit.
Paneel B
Om het paneel te verwijderen
1. Verwijder de bout. 2. Trek het paneel naar buiten.
Om het paneel aan te brengen
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de bout aan.
Paneel C
Om het paneel te verwijderen1. Verwijder de bout.
2. Trek het paneel omhoog.

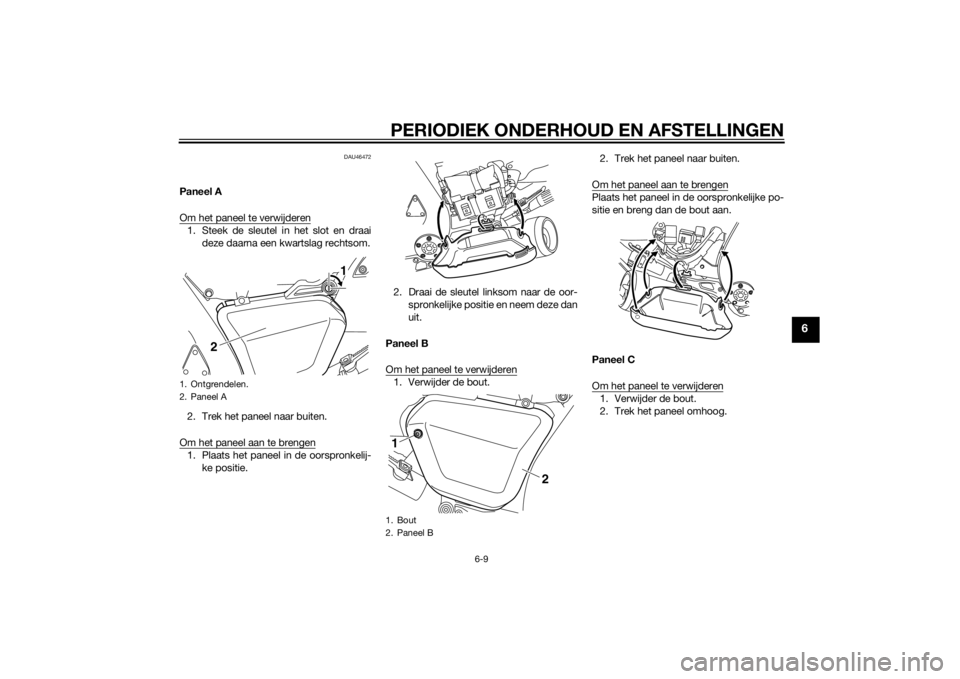

1. Ontgrendelen.
2. Paneel A
2
1
1. Bout
2. Paneel B1
2
U2CED0D0.book Page 9 Friday, August 22, 2014 11:07 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6
Om het paneel aan te brengenPlaats het paneel in de oorspronkelijke po-
sitie en breng dan de bout aan.
DAU46681
Controleren van de bou giesBougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver- hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt. Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; herstel de elek-
trodenafstand indien deze buiten de
specificaties valt.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.

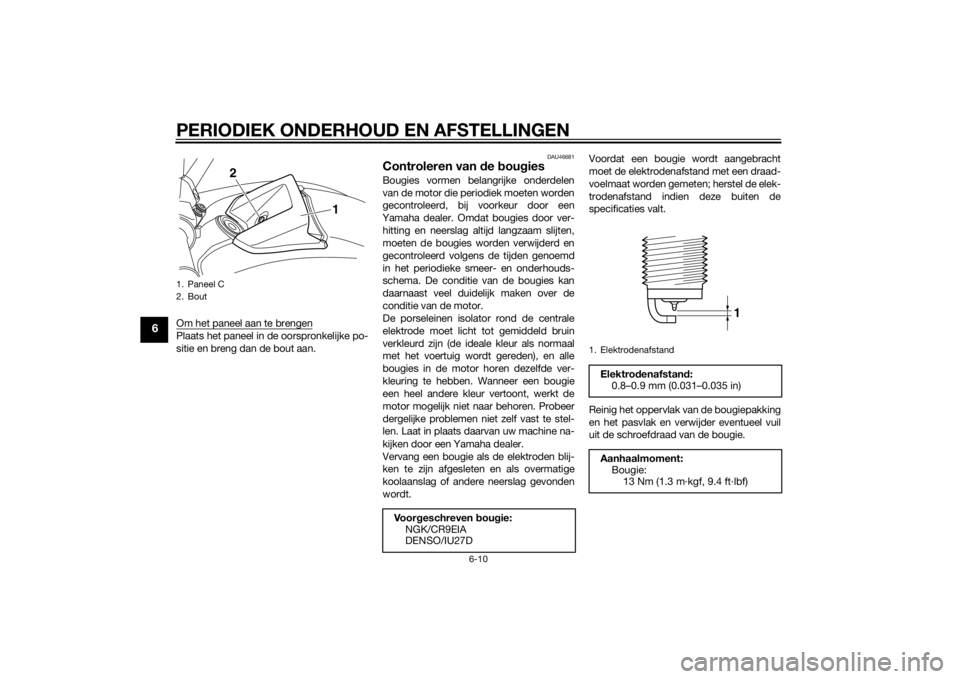

1. Paneel C
2. Bout
1
2
Voor
geschreven bou gie:
NGK/CR9EIA
DENSO/IU27D
1. ElektrodenafstandElektro denafstan d:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
U2CED0D0.book Page 10 Friday, August 22, 2014 11:07 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.LET OP
DCA10841
Gebruik geen geree dschap om d e bou-
g ie dop te verwijd eren of aan te b rengen,
om de bobineka bel niet te bescha dig en.
De bou gie dop is mog elijk lastig te ver-
wij deren omd at de ru bber af dichtin g aan
het uitein de stevi g vastzit. Haal d e bou-
g ie dop los door hem heen en weer te
d raaien en teg elijkertijd los te trekken;
b ren g d e bou gie dop aan door heen en
weer te draaien en teg elijkertijd aan
te
d rukken.
DAU19909
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen en controleer dan het
olieniveau via het kijkglas rechts onder
in het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.
Om de motorolie te verversen (met of
zon der vervan gin g van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat deze een paar mi- nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de mo- tor om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf-
tapplug met de pakking om de olie uit

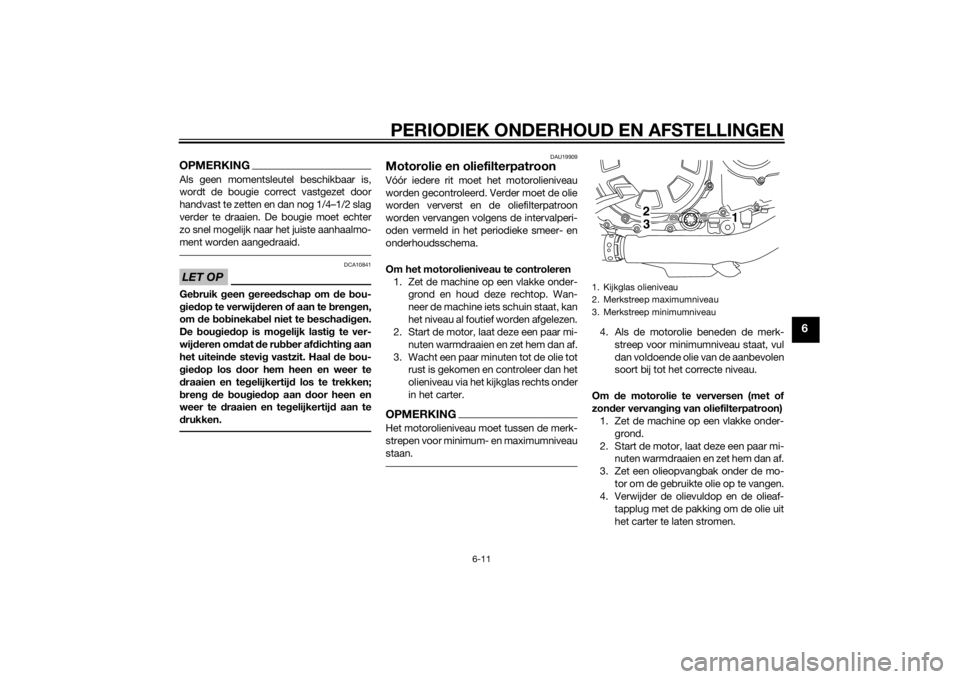

het carter te laten stromen.1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
23
1
U2CED0D0.book Page 11 Friday, August 22, 2014 11:07 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
OPMERKINGSla de stappen 5–7 over als de oliefilterpa-
troon niet wordt vervangen.5. Verwijder de oliefilterpatroon met eenoliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.6. Smeer een dun laagje schone motor-
olie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKINGZorg dat de O-ring correct aanligt.7. Plaats de nieuwe oliefilterpatroon meteen oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.

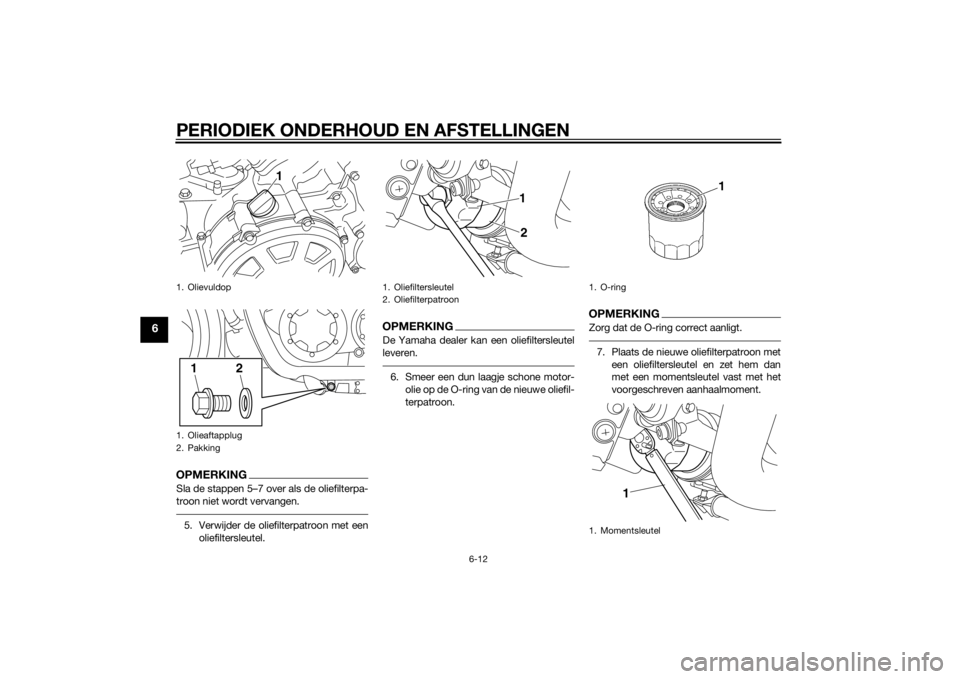

1. Olievuldop
1. Olieaftapplug
2. Pakking
1
2
1
1. Oliefiltersleutel
2. Oliefilterpatroon
1
2
1. O-ring
1. Momentsleutel
1
U2CED0D0.book Page 12 Friday, August 22, 2014 11:07 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
8. Monteer de olieaftapplug met eennieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul bij met de voorgeschreven hoe- veelheid van de aanbevolen motor-
olie, breng dan de olievuldop aan en
zet deze vast.OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11621
Om het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook de koppelin g) mo gen
g een chemische a dditieven worden
toe gevoe gd. Ge bruik geen oliën
met een “CD” dieselspecificatie of
oliën met een ho gere kwaliteit dan
g especificeer d. Ge bruik ook g een
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
 Zor g d at er g een verontreini gin gen
in het carter terecht komen.10. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.
LET OP
DCA10402
Zet de motor direct af als het waarschu-
win gslampje olieniveau knippert of blijft
b ran den en laat het voertui g controleren
d oor een Yamaha dealer, zelfs als het
olieniveau in or de is.11. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
Aanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment: Olieaftapplug:43 Nm (4.3 m·kgf, 31 ft·lbf)
Aan bevolen motorolie:
Zie pagina 8-1.
Oliehoeveelhei d:
Zonder vervanging van oliefilterpa-
troon: 4.30 L (4.55 US qt, 3.78 Imp.qt)
Met vervanging van oliefilterpa-
troon: 4.70 L (4.97 US qt, 4.14 Imp.qt)
U2CED0D0.book Page 13 Friday, August 22, 2014 11:07 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
DAU46578
CardanolieVóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. In geval van
lekkage dient u de machine door een
Yamaha dealer te laten nakijken en repare- ren. Bovendien dient de cardanolie als
volgt te worden gecontroleerd en ververst
op de aangegeven tijdstippen in het perio-
dieke onderhouds- en smeerschema.
WAARSCHUWING
DWA10371
 Zor g ervoor dat geen verontreini-
g in gen het car danhuis kunnen b in-
nend ringen.
 Zor g d at er g een olie op de ban den
of wielen terechtkomt.Controleren van het olieniveau in het
car danhuis
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.OPMERKINGZorg dat de machine rechtop staat bij het
controleren van het olieniveau.2. Verwijder de controlebout voor carda-
nolie met de pakking en controleer of
er olie naar buiten stroomt. 3. Als er geen olie naar buiten stroomt,
verwijder de ontluchtingsdop van het
cardanhuis door de bout en onderle-
gring te verwijderen en verwijder dan
de vulplug van de cardanolie met de
pakking. 4. Controleer of de pakkingen bescha-
digd zijn en vervang ze indien dat no-
dig is.
5. Vul het aanbevolen type olie bij via de vulopening voor cardanolie totdat de
olie uit de opening in de controlebout
stroomt.
6. Breng de olieniveaucontrolebout, de
olievulplug en hun pakkingen aan en
zet dan de pluggen vast met hun juiste
aanhaalmoment.

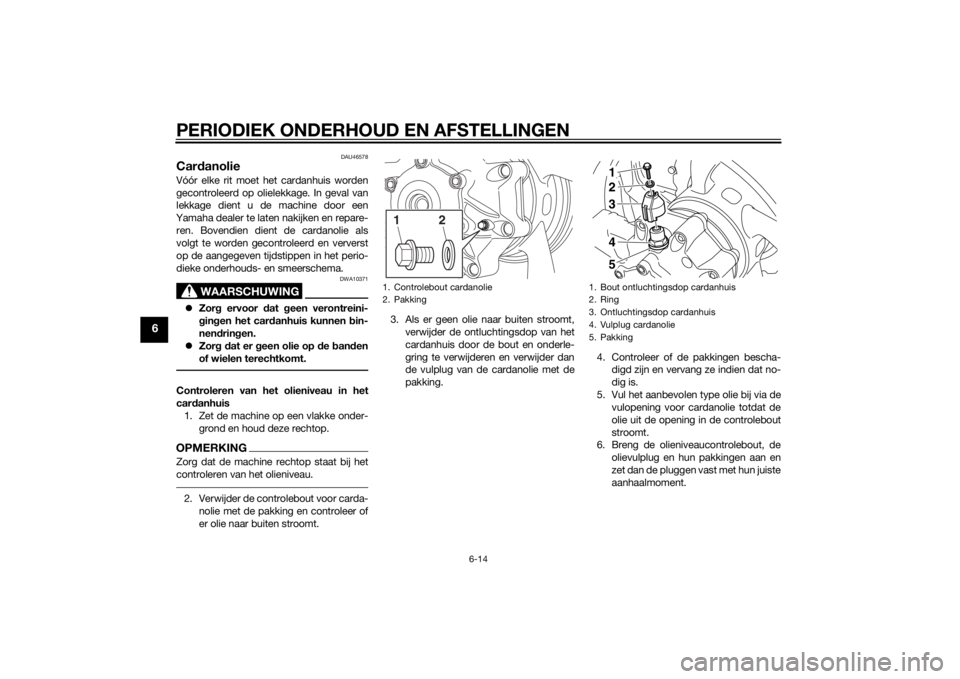

1. Controlebout cardanolie
2. Pakking
2
1
1. Bout ontluchtingsdop cardanhuis
2. Ring
3. Ontluchtingsdop cardanhuis
4. Vulplug cardanolie
5. Pakking
3 2 145
U2CED0D0.book Page 14 Friday, August 22, 2014 11:07 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
7. Breng de ontluchtingsdop van hetcardanhuis aan door de onderlegring
en bout te plaatsen en zet de bout ver-
volgens vast met het voorgeschreven
aanhaalmoment.
Om de car danolie te verversen
1. Zet de machine op een vlakke onder-
grond.
2. Plaats een olieopvangbak onder het cardanhuis om de gebruikte olie op te
vangen.
3. Verwijder de ontluchtingsdop van het cardanhuis door de bout en onderle-
gring te verwijderen. 4. Verwijder de vulplug van de cardan-
olie en de aftapplug van de cardanolie
met hun pakkingen om de olie uit het
cardanhuis af te tappen. 5. Monteer de aftapplug met een nieuwe
pakking en zet de plug dan vast met
het voorgeschreven aanhaalmoment.
6. Verwijder de controlebout voor carda- nolie met de pakking.
Aanhaalmomenten:
Controlebout cardanolie:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vulplug cardanolie: 23 Nm (2.3 m·kgf, 17 ft·lbf)
Aanhaalmoment: Bout ontluchtingsdop cardanhuis:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Bout ontluchtingsdop cardanhuis
2. Ring
3. Ontluchtingsdop cardanhuis
4. Vulplug cardanolie
5. Pakking
3 2 145
1. Aftapplug cardanolie
2. Pakking
Aanhaalmoment:Aftapplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
2
1
U2CED0D0.book Page 15 Friday, August 22, 2014 11:07 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
7. Controleer de pakking van de olieni-veaucontrolebout en de pakking van
de olievulplug en vervang deze indien
nodig.
8. Vul bij met de aanbevolen cardanolie
totdat de olie uit de opening in de con-
trolebout stroomt.
9. Breng de olieniveaucontrolebout, de olievulplug en hun pakkingen aan en
zet dan de pluggen vast met hun juiste
aanhaalmoment. 10. Breng de ontluchtingsdop van het
cardanhuis aan door de onderlegring
e n b o u t te pl a at s en en z e t d e b o u t ve r -
volgens vast met het voorgeschreven
aanhaalmoment.
11. Controleer het cardanhuis op olielek- kage. Zoek in geval van lekkage naar
de oorzaak.
DAU20071
KoelvloeistofVoor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU46694
Controleren van het koelvloeistofniveau
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.OPMERKINGHet koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
 Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistof-
niveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.2. Controleer het koelvloeistofniveau in
het reservoir.OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
1. Controlebout cardanolie
2. PakkingAan bevolen car danolie:
Originele Yamaha cardanolie SAE
80W-90 API GL-5
Oliehoeveelheid :
0.30 L (0.32 US qt, 0.26 Imp.qt)
2
1
Aanhaalmomenten: Controlebout cardanolie:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vulplug cardanolie: 23 Nm (2.3 m·kgf, 17 ft·lbf)
Aanhaalmoment: Bout ontluchtingsdop cardanhuis:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U2CED0D0.book Page 16 Friday, August 22, 2014 11:07 AM
