Funções dos controlos e instrumentos
3-16
3
4. Prima “RESET” para reiniciar o item.NOTAA área inferior foi deixada em branco
para outro item, cujo condutor preten-
da verificar a distância desde a última
mudança, substituição ou verificação
(i.e., elemento do filtro de ar, peças do
motor, etc.).
 Não é possível introduzir letras e nú-
meros na área em branco.5. Prima “SELECT” para ir para “ ”.
6. Prima “RESET” para voltar ao menu
anterior. Dispositivo
de auto diagnóstico
NOTAO visor indica códigos de erro apenas no
modo Normal.Este modelo está equipado com um dispo-
sitivo de autodiagnóstico para vários cir-
cuitos elétricos. Se for detetado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acende-se e o visor indica
um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e solicite a um
concessionário Yamaha que verifique o ve-
ículo.
O dispositivo de autodiagnóstico também
deteta problemas nos circuitos do sistema
imobilizador.
Se for detetado algum problema nos circui-
tos do sistema imobilizador, o indicador lu-
minoso deste sistema fica intermitente e o
visor indica um código de erro.
NOTASe o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-recetor. Se este erro apare-
cer, tente o seguinte.1. Utilize a chave de reconfiguração do
código para colocar o motor em fun-
cionamento.NOTACertifique-se de que não existem quais-
quer outras chaves do imobilizador próxi-
mas do interruptor principal, e não guarde
mais do que uma chave deste tipo no mes-

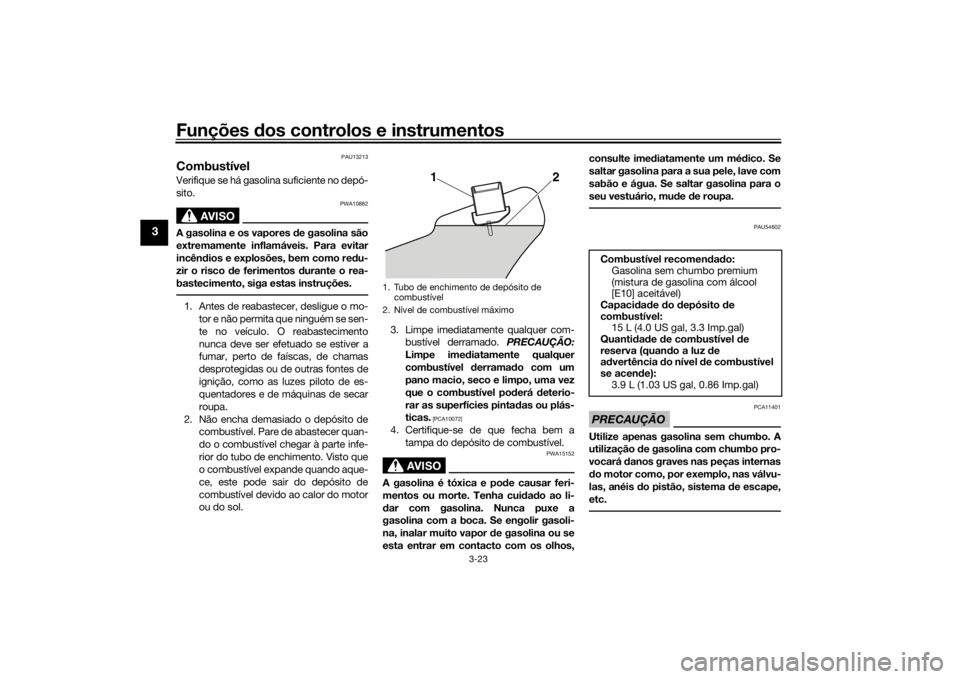

1. Indicador luminoso do sistema imobilizador
2. Luz de advertência de problema no motor “”
1. Exibição de código de erro
2
1
1
U2CEP1P0.book Page 16 Wednesday, November 11, 2015 9:01 AM

Funções dos controlos e instrumentos
3-17
3
mo porta-chaves! As chaves do sistema
imobilizador podem provocar interferência,
o que poderá impedir o motor de funcionar.2. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am- bas não colocarem o motor em fun-
cionamento, leve o veículo, a chave
de reconfiguração do código e as
duas chaves normais a um concessio-
nário Yamaha para reconfigurar as
chaves normais.PRECAUÇÃO
PCA11591
Quan do o visor exibe um cód igo de erro,
o veículo deverá ser verifica do logo que
possível de mo do a evitar danos no mo-
tor.
PAU1234J
Interruptores do guia dorEsquer da Direita
PAU12352
Interruptor d
e ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.NOTAQuando o interruptor de farol alto/baixo
está regulado para “ ”, o interruptor de
ultrapassagem não tem efeito.
PAU12401
Interruptor d e farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.

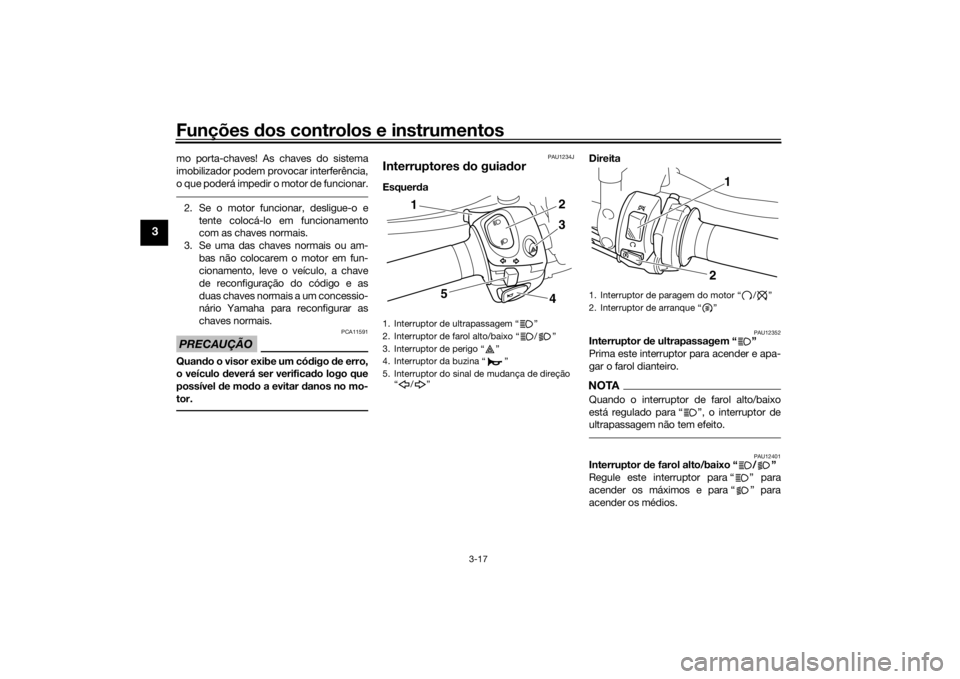

1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor de perigo “ ”
4. Interruptor da buzina “ ”
5. Interruptor do sinal de mudança de direção “/”
5 43
2
1
1. Interruptor de paragem do motor “ / ”
2. Interruptor de arranque “ ”
1
2
U2CEP1P0.book Page 17 Wednesday, November 11, 2015 9:01 AM

Funções dos controlos e instrumentos
3-18
3
PAU12461
Interruptor do sinal d e mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12661
Interruptor de paragem d o motor
“/”
Coloque este interruptor em “ ” antes de
colocar o motor em f uncionamento. Colo-
que este interruptor em “ ” para desligar
o motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12713
Interruptor de arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Con-
sulte a página 5-1 para obter instruções re-
lativas ao arranque, antes de colocar o
motor em funcionamento.
PAU42342
A luz de advertência de problema no motor
e a luz de advertência do ABS podem
acender-se quando a chave é rodada para
“ON” e o interruptor de arranque é premi-
do, mas isto não indica qualquer avaria.
PAU12735
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes d e perigo durante
um longo períod o de tempo com o mo-
tor desliga do, caso contrário a bateria
pod e descarregar.
PAU12832
Alavanca da embraiagemA alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem.
A alavanca da embraiagem está equipada
com um disco ajustador da posição da
mesma. Para ajustar a distância entre a ala-
vanca da embraiagem e o punho do guia-

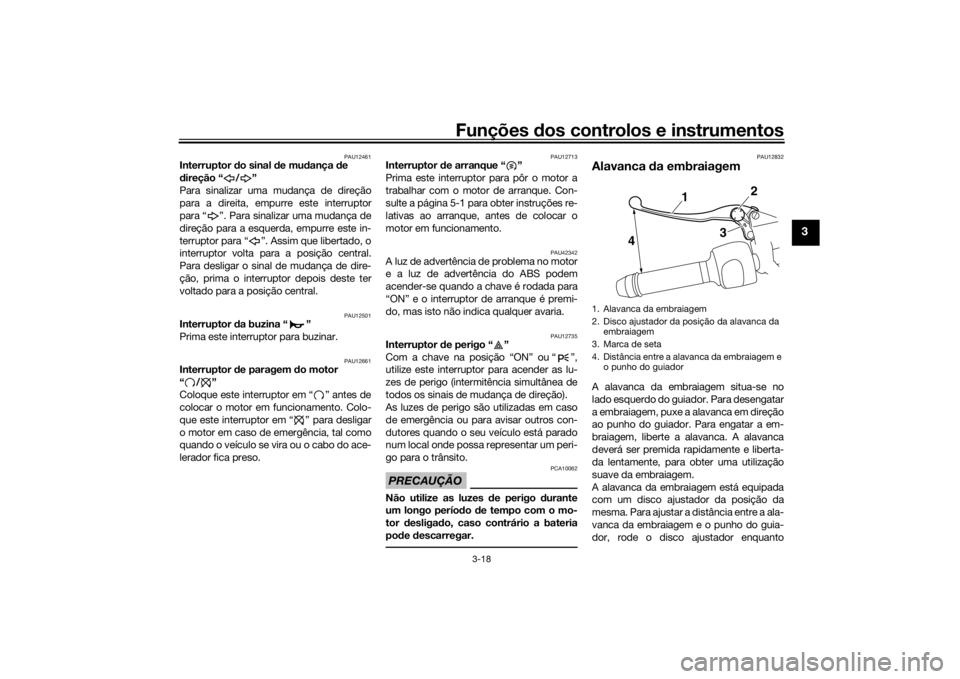

dor, rode o disco ajustador enquanto1. Alavanca da embraiagem
2. Disco ajustador da posição da alavanca da
embraiagem
3. Marca de seta
4. Distância entre a alavanca da embraiagem e o punho do guiador
4
1
2
3
U2CEP1P0.book Page 18 Wednesday, November 11, 2015 9:01 AM

Funções dos controlos e instrumentos
3-19
3
segura a alavanca afastada do punho do
guiador. Certifique-se de que o ponto de
afinação adequado no disco ajustador está
alinhado com a marca de seta existente na
alavanca da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-32.)
PAU12872
Pe dal d e mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 5 veloci-
dades instalada neste motociclo.
PAU33854
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um botão ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o bo-
tão ajustador enquanto segura a alavanca
afastada do punho do acelerador. Quando
tiver sido obtida a posição desejada, certi-

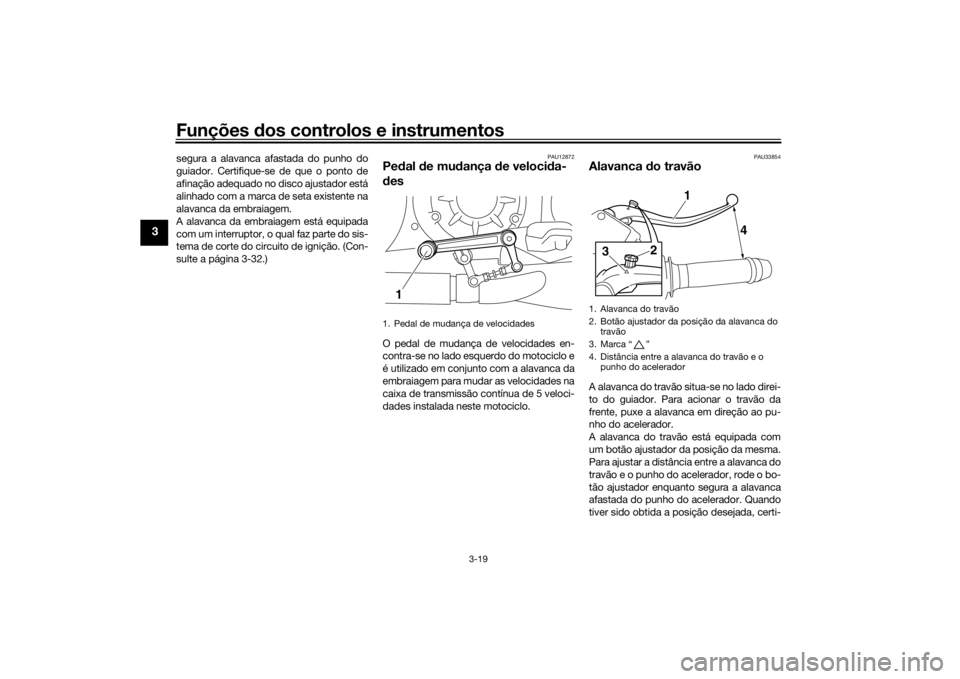

1. Pedal de mudança de velocidades
1
1. Alavanca do travão
2. Botão ajustador da posição da alavanca do
travão
3. Marca “ ”
4. Distância entre a alavanca do travão e o punho do acelerador
1
4
2
3
U2CEP1P0.book Page 19 Wednesday, November 11, 2015 9:01 AM

Funções dos controlos e instrumentos
3-20
3
fique-se de que a define alinhando uma ra-
nhura no botão ajustador com a
marca “ ” na alavanca do travão.
PAU12944
Pedal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU51672
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS d o que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.

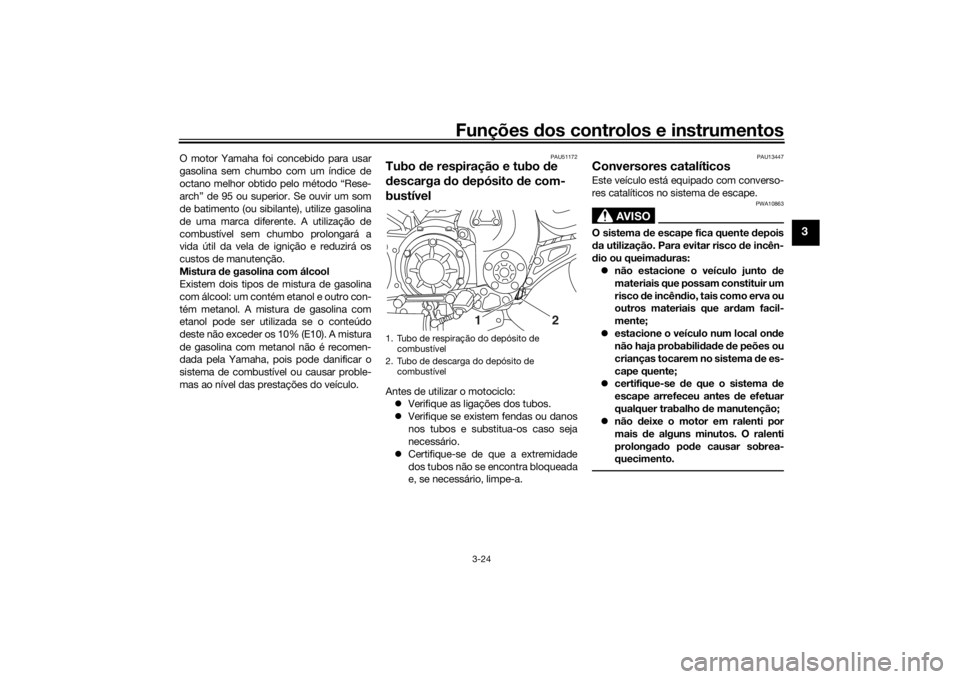

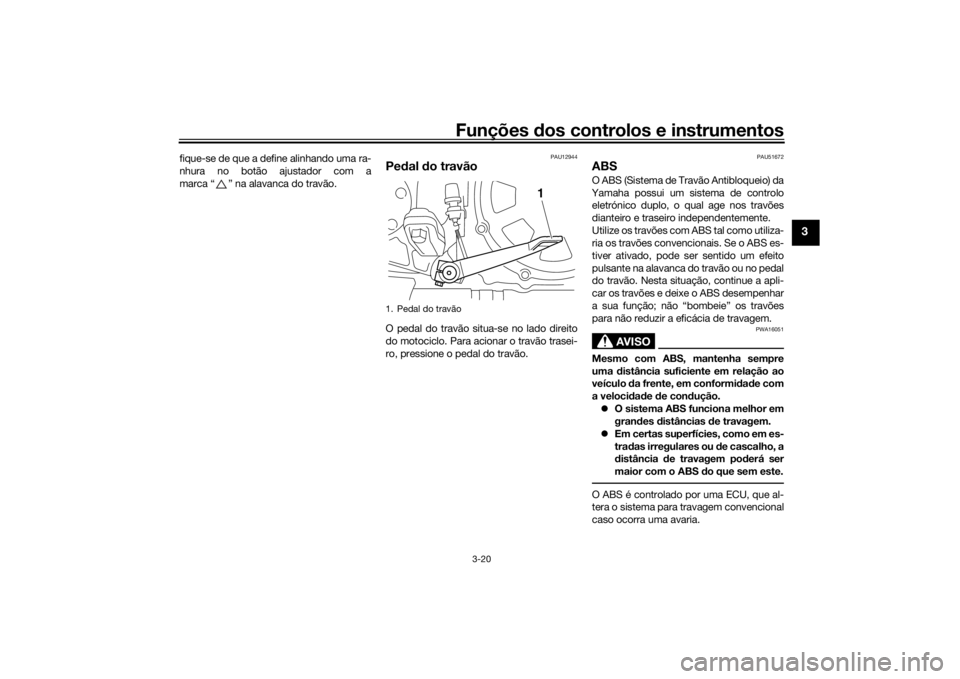

1. Pedal do travão
1
U2CEP1P0.book Page 20 Wednesday, November 11, 2015 9:01 AM

Funções dos controlos e instrumentos
3-21
3
NOTA O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” por debaixo
do assento, e se for aplicada a alavan-
ca ou o pedal do travão, ainda que li-
geiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA16121
Mantenha to do o tipo d e ímãs (incluin do
ferramentas magnéticas, chaves de fen-
d as magnéticas, etc.) afasta dos dos
cubos das ro das da frente e de trás,
caso contrário os rotores magnéticos equipa
dos nos cubos d as rodas po dem
ficar danifica dos, resultan do num incor-
reto desempenho do sistema de ABS.
PAU46851
Tampa do depósito de combustí-
velRemoção da tampa do depósito de

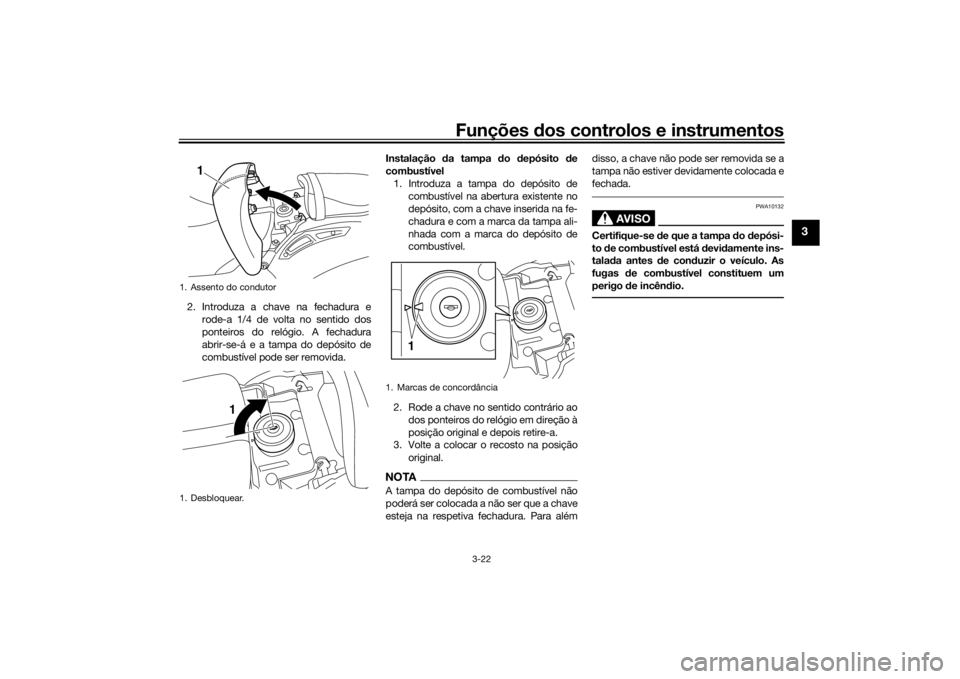

combustível 1. Puxe a alavanca de liberação do re- costo do assento do condutor que se
encontra do lado esquerdo do veícu-
lo, conforme ilustrado. O recosto des-
lizará para a frente.

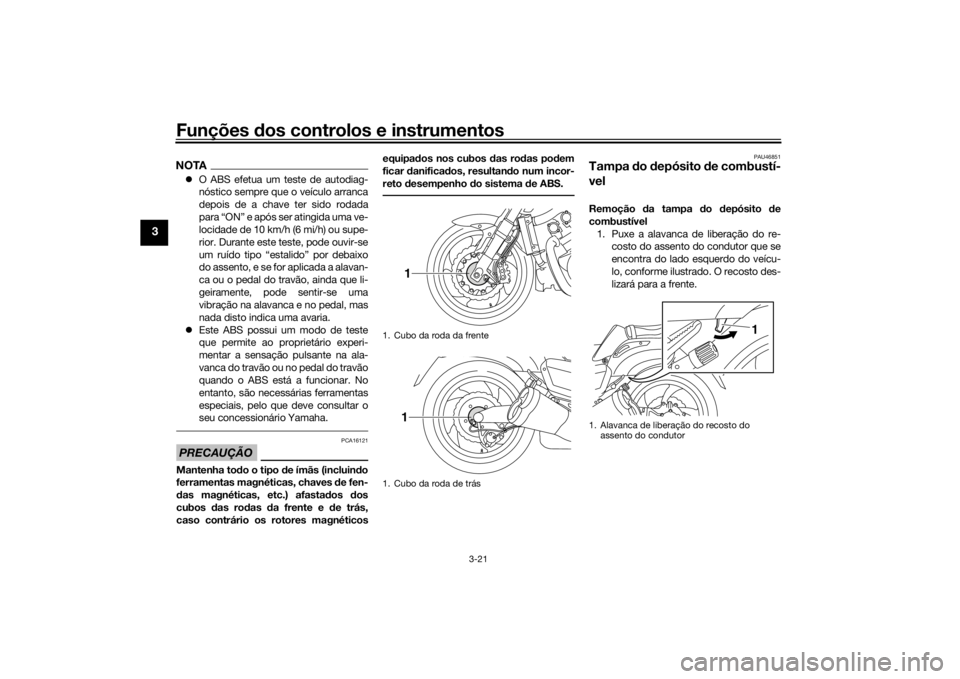

1. Cubo da roda da frente
1. Cubo da roda de trás
11
1. Alavanca de liberação do recosto do assento do condutor
1
U2CEP1P0.book Page 21 Wednesday, November 11, 2015 9:01 AM

Funções dos controlos e instrumentos
3-22
3
2. Introduza a chave na fechadura e
rode-a 1/4 de volta no sentido dos
ponteiros do relógio. A fechadura
abrir-se-á e a tampa do depósito de
combustível pode ser removida. Instalação
da tampa do depósito de
combustível 1. Introduza a tampa do depósito de combustível na abertura existente no
depósito, com a chave inserida na fe-
chadura e com a marca da tampa ali-
nhada com a marca do depósito de
combustível.
2. Rode a chave no sentido contrário ao dos ponteiros do relógio em direção à
posição original e depois retire-a.
3. Volte a colocar o recosto na posição
original.
NOTAA tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respetiva fechadura. Para além disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA10132
Certifique-se
de que a tampa do depósi-
to de combustível está d evidamente ins-
tala da antes d e conduzir o veículo. As
fugas de combustível constituem um
perigo d e incêndio.
1. Assento do condutor
1. Desbloquear.
1
1
1. Marcas de concordância
1
U2CEP1P0.book Page 22 Wednesday, November 11, 2015 9:01 AM

Funções dos controlos e instrumentos
3-23
3
PAU13213
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Pare de abastecer quan-
do o combustível chegar à parte infe-
rior do tubo de enchimento. Visto que
o combustível expande quando aque-
ce, este pode sair do depósito de
combustível devido ao calor do motor
ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU54602
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema d e escape,
etc.
1. Tubo de enchimento de depósito de combustível
2. Nível de combustível máximo
12
Combustível recomen dad o:
Gasolina sem chumbo premium
(mistura de gasolina com álcool
[E10] aceitável)
Capaci dad e do depósito d e
combustível: 15 L (4.0 US gal, 3.3 Imp.gal)
Quanti dad e de combustível de
reserva (quan do a luz d e
a d vertência do nível de combustível
se acen de):
3.9 L (1.03 US gal, 0.86 Imp.gal)
U2CEP1P0.book Page 23 Wednesday, November 11, 2015 9:01 AM

Funções dos controlos e instrumentos
3-24
3
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som
de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU51172
Tubo de respiração e tubo de
d escarga do depósito de com-
bustívelAntes de utilizar o motociclo:
 Verifique as ligações dos tubos.
 Verifique se existem fendas ou danos
nos tubos e substitua-os caso seja
necessário.
 Certifique-se de que a extremidade
dos tubos não se encontra bloqueada
e, se necessário, limpe-a.
PAU13447
Conversores catalíticos Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queimad uras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
1. Tubo de respiração do depósito de combustível
2. Tubo de descarga do depósito de combustível
12
U2CEP1P0.book Page 24 Wednesday, November 11, 2015 9:01 AM

Funções dos controlos e instrumentos
3-25
3
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.

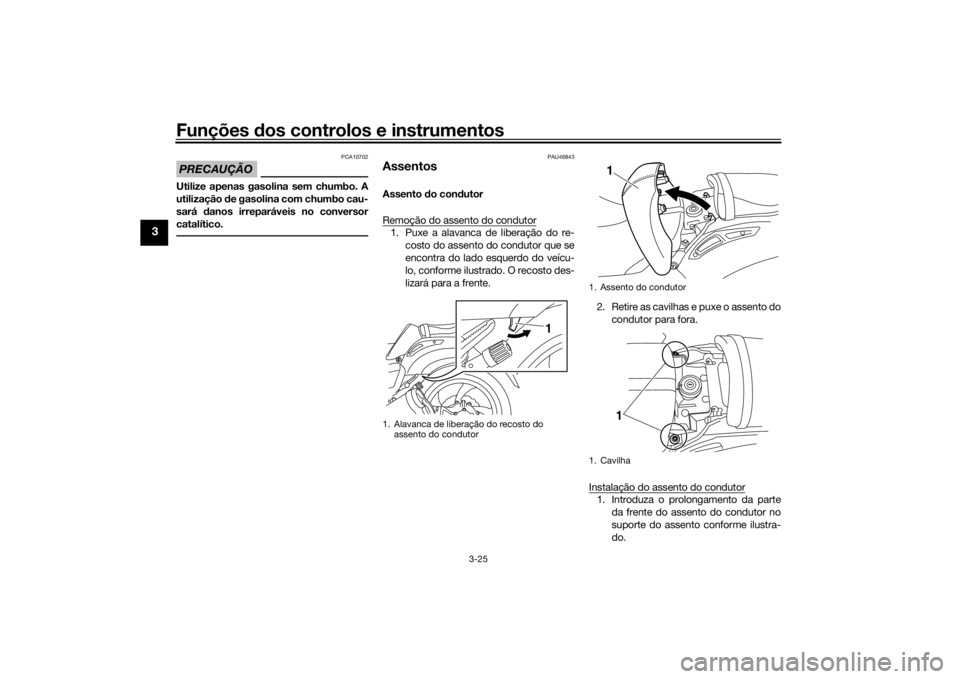

PAU46843
AssentosAssento do con dutor
Remoção do assento do condutor1. Puxe a alavanca de liberação do re- costo do assento do condutor que se
encontra do lado esquerdo do veícu-
lo, conforme ilustrado. O recosto des-
lizará para a frente.
2. Retire as cavilhas e puxe o assento docondutor para fora.
Instalação do assento do condutor
1. Introduza o prolongamento da parte da frente do assento do condutor no
suporte do assento conforme ilustra-
do.
1. Alavanca de liberação do recosto do assento do condutor
1
1. Assento do condutor
1. Cavilha
11
U2CEP1P0.book Page 25 Wednesday, November 11, 2015 9:01 AM
