Para sua segurança – verificações prévias à utilização
4-3
4
Instrumentos, luzes, sinais e
interruptores• Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do descanso late-
ral • Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema não estiver a funcionar corretamente, solicite a um concessionário
Yamaha que verifique o veículo. 3-31
ITEM
VERIFICAÇÕES PÁGINA
U2CEP1P0.book Page 3 Wednesday, November 11, 2015 9:01 AM

Utilização e questões importantes relativas à condução
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo d o veículo, o
que pod e causar um aci dente ou feri-
mentos.
PAU48712
NOTAEste modelo está equipado com:
 sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Neste caso, o visor indicará o
código de erro 30 mas isto não é uma
avaria. Rode a chave para “OFF” e de-
pois para “ON” para eliminar o código
de erro. Se não o fizer, o motor não li-
gará, apesar de este dar sinal quando
é premido o interruptor de arranque.
 um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
PAU51693
Colocação do motor em funcio-
namentoPara que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes
condições:
 A transmissão está em ponto morto.
 A transmissão está engrenada com a
alavanca da embraiagem acionada e
o descanso lateral para cima.
Consulte a página 3-32 para obter
mais informações.
1. Rode a chave para “ON” e certifique- se de que o interruptor de paragem do
motor está regulado para “ ”.
As seguintes luzes de advertência e
indicadores luminosos deverão acen-
der-se durante alguns segundos e de-
pois apagar-se. Luz de advertência do nível de
óleo
 Luz de advertência do nível de
combustível
 Luz de advertência da tempera-
tura do refrigerante
 Luz de advertência de problema
no motor
 Indicador luminoso do ponto de
mudança de velocidade
U2CEP1P0.book Page 1 Wednesday, November 11, 2015 9:01 AM

Utilização e questões importantes relativas à condução
5-2
5
 Indicador luminoso do sistema
imobilizador
PRECAUÇÃO
PCA11834
Se não se acen der nenhum ind icador ou
luz de a dvertência inicialmente, quan do
a chave é ro dad a para “ON”, ou se um
in dica dor ou luz de ad vertência perma-
necer aceso, consulte a página 3-3 para
obter informações sobre a verificação
d o circuito do in dica dor e luz d e adver-
tência correspon dente.
A luz de advertência do ABS deve
acender-se quando o interruptor prin-
cipal é rodado para “ON” e desligar-
se depois de ser atingida uma veloci-
dade de 10 km/h (6 mi/h) ou superior.
PRECAUÇÃO
PCA17682
Se a luz de ad vertência do ABS não se
acen der e d epois se apagar conforme
explica do acima, consulte a página 3-3
para obter informações sobre a verifica-
ção do circuito da luz d e advertência.2. Mude a transmissão para ponto mor-
to. O indicador luminoso de ponto
morto deve acender-se. Se não acen- der, solicite a um concessionário
Yamaha que verifique o circuito elétri- co.
3. Coloque o motor em funcionamento, premindo o interruptor de arranque.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAU16673
Mu dança de veloci dad esA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.

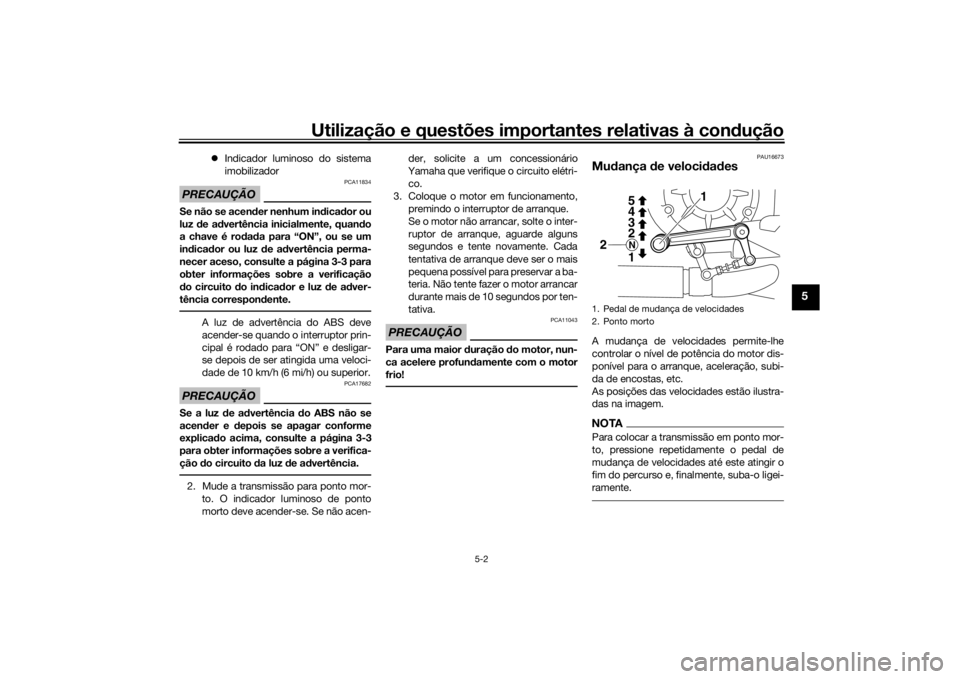

As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de
mudança de velocidades até este atingir o
fim do percurso e, finalmente, suba-o ligei-
ramente.1. Pedal de mudança de velocidades
2. Ponto morto
1
2
2 3
4 5N1
U2CEP1P0.book Page 2 Wednesday, November 11, 2015 9:01 AM

Utilização e questões importantes relativas à condução
5-3
5
PRECAUÇÃO
PCA10261
Mesmo com a transmissão em
ponto morto, não deslize o motoci-
clo durante longos perío dos de
tempo com o motor desliga do e
não o reboque durante gran des dis-
tâncias. A transmissão é d evida-
mente lubrifica da apenas quan do o
motor está a funcionar. Uma lubrifi-
cação ina dequad a poderá danificar
a transmissão.
 Utilize sempre a embraiagem para
mu dar de veloci dad e de mo do a
evitar danos no motor, na transmis-
são e no sistema de transmissão,
que não estão concebi dos para su-
portar o choque de uma mu dança
d e veloci dad e força da.
PAU16811
Sugestões para a re dução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
 Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.
 Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
 Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17124
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 4800 rpm. PRECAUÇÃO: Após ter
percorri do 1000 km (600 mi), o óleo do
motor e o óleo d a engrenagem final de-
verão ser mu dad os e o cartucho ou ele-
mento do filtro de óleo substituí do.[PCA10333]
U2CEP1P0.book Page 3 Wednesday, November 11, 2015 9:01 AM

Utilização e questões importantes relativas à condução
5-4
5
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 5700 rpm.
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO
PCA10311
 Não permita que a veloci dad e do
motor atinja a zona vermelha do ta-
químetro.
 Caso surja algum problema no mo-
tor durante o perío do de ro dagem
d o motor, solicite ime diatamente a
um concessionário Yamaha que ve-
rifique o veículo.
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
 Dado que o motor e o sistema de
escape po dem ficar muito quentes,
estacione num local on de não haja
probabili dad e de peões ou crianças
lhes tocarem e queimarem-se.
 Não estacione num declive ou num
piso macio, pois o veículo po de
tombar, aumentan do o risco de
fuga de combustível e de incên dio.
 Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incen diar-se.
U2CEP1P0.book Page 4 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-1
6
PAU17246
A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspeção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for manti do em con di-
ções ou se a manutenção for efetuad a
incorretamente, o risco de ferimentos
ou morte po de ser maior d urante os pro-
ced imentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiariza do com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor d urante os proce dimentos
d e manutenção.
 Um motor em funcionamento tem
peças em movimento que po dem
pren der-se a partes d o corpo ou ao
vestuário e componentes elétricos
que po dem provocar choques ou
incên dios.
 Se o motor estiver em funciona-
mento durante os proce dimentos
d e assistência po de provocar feri-
mentos oculares, queima duras, in-
cên dio ou intoxicação por
monóxi do de carbono – po den do
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxi do d e carbono.
AVISO
PWA15461
Os discos, pinças, cilin dros e revesti-
mentos dos travões pod em ficar muito
quentes durante a utilização. Para evitar
eventuais queima duras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
U2CEP1P0.book Page 1 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-2
6
PAU63410

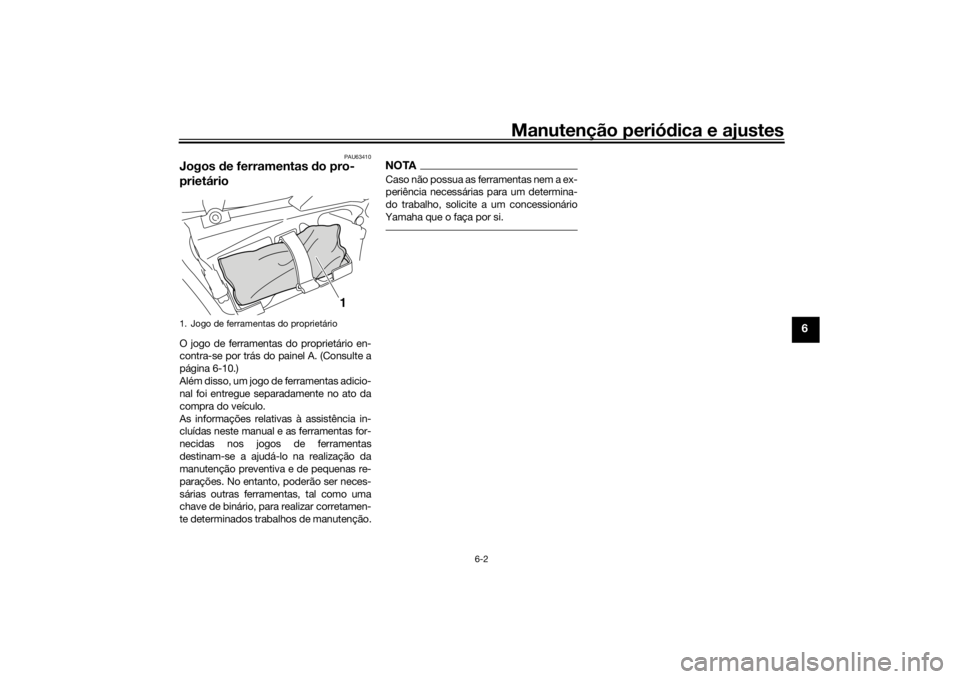

Jogos de ferramentas do pro-
prietárioO jogo de ferramentas do proprietário en-
contra-se por trás do painel A. (Consulte a
página 6-10.)
Além disso, um jogo de ferramentas adicio-
nal foi entregue separadamente no ato da
compra do veículo.
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas nos jogos de ferramentas
destinam-se a ajudá-lo na realização da
manutenção preventiva e de pequenas re-
parações. No entanto, poderão ser neces-
sárias outras ferramentas, tal como uma
chave de binário, para realizar corretamen-
te determinados trabalhos de manutenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
1. Jogo de ferramentas do proprietário
1
U2CEP1P0.book Page 2 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-3
6
PAU46862
NOTA As verificações anuais d everão ser efetuadas to dos os anos, exceto se for efetua da uma manutenção com base nos qui-
lómetros percorri dos, ou no caso do Reino Uni do, se for efetua da uma manutenção com base nas milhas percorri das.
 A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
 Os itens marcados com um asterisco devem ser efetuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46911
Tabela de manutenção perió dica para o sistema de controlo das emissõesN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tu b o
de combustí-
vel • Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos. √√√√√
2 *Ve l a s de ignição • Verifique o estado.
•Limpe.
√√
•Substitua. √√
3 *Vá l vu l a s • Verifique a folga das válvulas.
•Ajuste.
Cada 40000 km (24000 mi)
4 *Sistema
de injeção
d e combustível • Ajuste a sincronização.
√√√√√√
5 *Silenciosos e tubos
d
e escape • Verifique se os grampos de para-
fuso estão soltos. √√√√√
U2CEP1P0.book Page 3 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-4
6
6 *Sistema
de in dução
d e ar • Verifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
• Substitua eventuais peças danifi- cadas, caso seja necessário. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2CEP1P0.book Page 4 Wednesday, November 11, 2015 9:01 AM

Manutenção periódica e ajustes
6-5
6
PAU1770M
Tabela de lubrificação e manutenção geralN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Elemento
do filtro
d e ar •Substitua.
√
2 *Embraiagem • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√
3 *Tr a v ã o dianteiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4 *Travão traseiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5 *Tu b o s dos travões • Verifique se apresentam fendas
ou danos.
• Verifique se o direcionamento e a articulação estão corretos. √√√√√
• Substitua. Cada 4 anos
6 *Líqui do dos travões • Mude. Cada 2 anos
7 *Ro das • Verifique se apresentam desgaste
ou danos. √√√√
8 *Pneus • Verifique a profundidade da face
de rolamento e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
U2CEP1P0.book Page 5 Wednesday, November 11, 2015 9:01 AM
