Betriebsstundenzähler/Spannungs-
messer
HINWEIS:@ Um die Anzeige zwischen dem Betriebsstunden-
zähler und dem Spannungsmesser zu wechseln,
den Schalter 1
10 Sekunden nach Erscheinen
der Anzeige mindestens 1 Sekunde gedrückt hal-
ten.
@
Betriebsstundenzähler
Der Betriebsstundenzähler ist für die Einhal-
tung des War tungszeitplans nützlich.
Dieser Zähler zeigt die Stunden an, die der
Motor seit seiner Herstellung in Betrieb war.
Spannungsmesser
Der Spannungsmesser informiert über die Bat-
teriespannung.
Wenn die Batteriespannung normal ist, wird
ca. 12 V angezeigt.
Falls die Batteriespannung unter 8,0 V liegt,
wird “LO” angezeigt; falls die Batteriespannung
über 18,1 V liegt, wird “HI” angezeigt. Wenn “HI”
oder “LO” angezeigt wird, das Wasserfahrzeug an
Land bringen und gegebenenfalls Batterie und
Ladesystem von einem Yamaha-Händler kontrol-
lieren lassen.
GJU20761
Motor-Warnleuchte
Falls eine Sensorstörung oder ein Kurzschluss
festgestellt wird, beginnen die Warnleuchte und
die Motor-Warnleuchte zu blinken sowie der
Warnsummer mit Unterbrechungen zu ertönen.
Tritt dies auf, die Motordrehzahl reduzieren,
das Wasserfahrzeug an Land bringen, und den
Motor von einem Yamaha-Vertragshändler über-
prüfen lassen.
SJU21172
Cuentahoras/Voltímetro
NOTA:@ Para cambiar entre cuentahoras y voltímetro,
pulse el botón de selección 1
durante al menos
1 segundo después de que la indicación se haya
visualizado durante más de 10 segundos.
@
Cuentahoras
El cuentahoras sirve para facilitar el segui-
miento del plan de mantenimiento.
Indica el número de horas de funcionamiento
del motor desde que la moto de agua era nueva.
Vo l tímetro
El voltímetro indica el voltaje de la batería.
Cuando el voltaje de la batería es normal, el
voltímetro indica aproximadamente 12 voltios.
Si el voltaje de la batería es inferior a 8,0 vol-
tios, el voltímetro muestra la indicación “LO”; si
es superior a 18,1 voltios, muestra la indicación
“HI”. Si aparecen las indicaciones “HI” o “LO”,
vare la moto de agua y, si es preciso, haga revisar
el sistema de carga y la batería en un concesiona-
rio Yamaha.
SJU20761
Comprobación de la alarma de fallo del
motor
Si el sistema detecta el fallo de un sensor o un
cortocircuito, la luz de alarma y el indicador de
fallo del motor empiezan a parpadear y la alarma
acústica suena intermitentemente.
En ese caso reduzca el régimen, vuelva a tie-
rra y haga revisar el motor en un concesionario
Ya m a h a .
A_F1K80.book Page 40 Monday, October 24, 2005 3:49 PM
Page 102 of 282
2-41
F
FJU20770

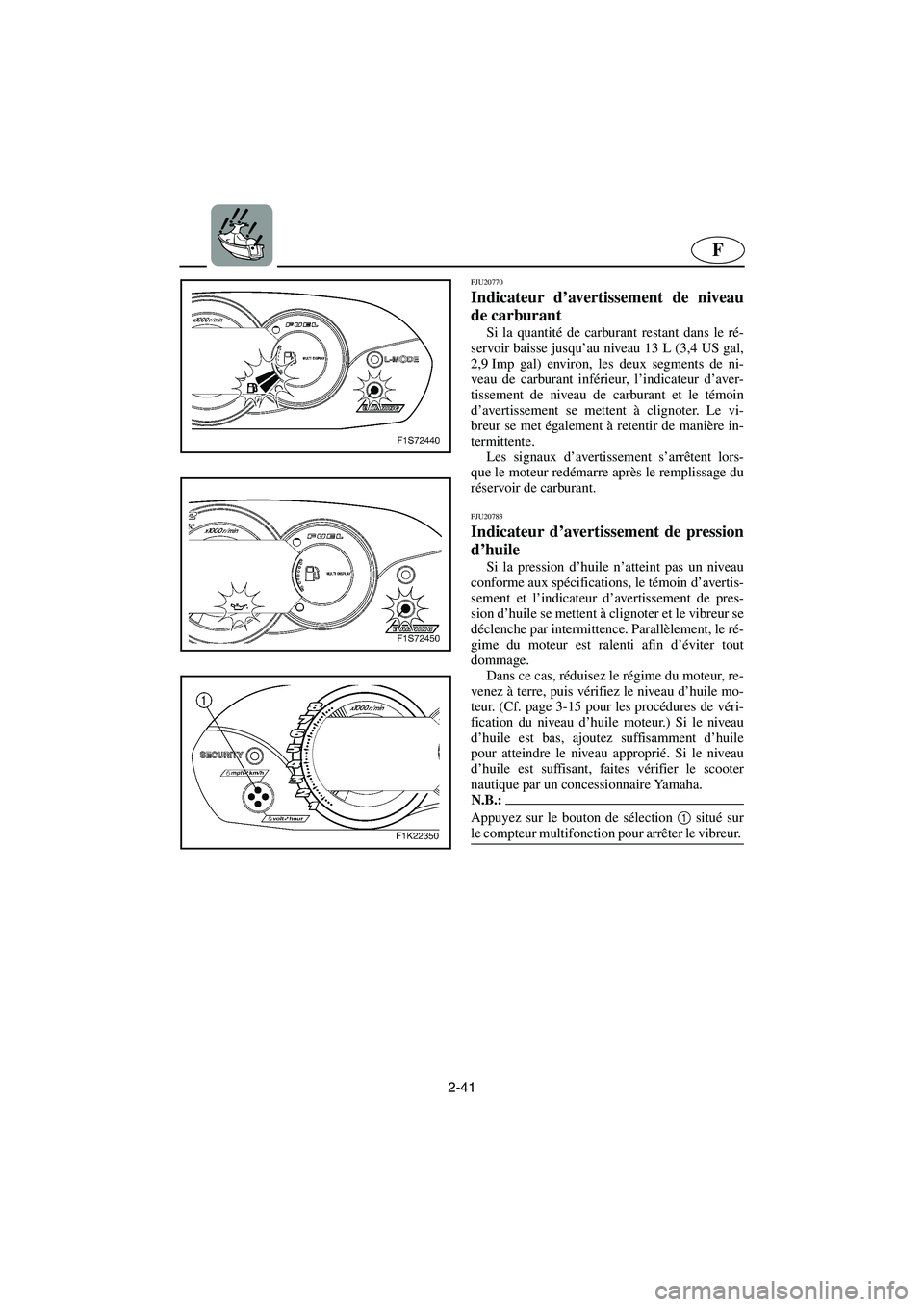

Indicateur d’avertissement de niveau
de carburant
Si la quantité de carburant restant dans le ré-
servoir baisse jusqu’au niveau 13 L (3,4 US gal,
2,9 Imp gal) environ, les deux segments de ni-
veau de carburant inférieur, l’indicateur d’aver-
tissement de niveau de carburant et le témoin
d’avertissement se mettent à clignoter. Le vi-
breur se met également à retentir de manière in-
termittente.
Les signaux d’avertissement s’arrêtent lors-
que le moteur redémarre après le remplissage du
réservoir de carburant.
FJU20783
Indicateur d’avertissement de pression
d’huile
Si la pression d’huile n’atteint pas un niveau
conforme aux spécifications, le témoin d’avertis-
sement et l’indicateur d’avertissement de pres-
sion d’huile se mettent à clignoter et le vibreur se
déclenche par intermittence. Parallèlement, le ré-
gime du moteur est ralenti afin d’éviter tout
dommage.
Dans ce cas, réduisez le régime du moteur, re-
venez à terre, puis vérifiez le niveau d’huile mo-
teur. (Cf. page 3-15 pour les procédures de véri-
fication du niveau d’huile moteur.) Si le niveau
d’huile est bas, ajoutez suffisamment d’huile
pour atteindre le niveau approprié. Si le niveau
d’huile est suffisant, faites vérifier le scooter
nautique par un concessionnaire Yamaha.
N.B.:@ Appuyez sur le bouton de sélection 1
situé sur
le compteur multifonction pour arrêter le vibreur.
@
A_F1K80.book Page 41 Monday, October 24, 2005 3:49 PM
Page 103 of 282
2-42
ESD
GJU20770
Kraftstoff-Warnleuchte
Fällt der verbleibende Kraftstoff im Tank auf
etwa 13 L (3,4 US gal, 2,9 Imp gal), werden die
untersten zwei Kraftstoffstand-Segmente, die
Kraftstoffstand-Warnleuchte und die Warnleuchte
zu blinken beginnen. Der Warnsummer wird
ebenfalls wiederholt ertönen.
Die Warnsignale erlöschen, wenn der Motor
nach dem Auffüllen neu gestartet wird.
GJU20783
Öldruck-Warnleuchte
Fa l l s d e r Öldruck nicht dem Sollwer t entspricht,
blinken Warnleuchte und Öldruck-Warnleuchte,
und der Warnsummer ertönt mit Unterbrechun-
gen. Gleichzeitig wird die Motordrehzahl be-
grenzt, um Schaden zu verhindern.
In diesem Fall die Motordrehzahl reduzieren,
das Wasserfahrzeug an Land bringen, und den
Motorölstand kontrollieren. (Siehe Seite 3-16 für
Anweisungen zur Ölstandskontrolle.) Falls der Öl-
stand niedrig ist, Motoröl bis zum vorgeschriebe-
nen Stand nachfüllen. Falls ausreichend Öl vor-
handen ist, das Wasserfahrzeug vom Yamaha-
Händler kontrollieren lassen.
HINWEIS:@ Um den Warnsummer auszuschalten, den Wahl-
schalter 1
am Multifunktionsdisplay drücken.
@
SJU20770
Alarma de combustible
Si el nivel de combustible en el depósito cae a
aproximadamente 13 L (3,4 US gal, 2,9 Imp gal),
los dos segmentos inferiores de nivel de combus-
tible, la alarma de combustible y la luz de aviso
comienzan a parpadear. Asimismo, la alarma
acústica comienza a sonar de forma intermitente.
Las señales de alarma desaparecerán al poner
en marcha el motor después de repostar.
SJU20783
Alarma de la presión de aceite
Si la presión de aceite no alcanza el valor es-
pecificado, la luz y el indicador de alarma de la
presión de aceite comienzan a parpadear y la
alarma acústica suena de forma intermitente. Al
mismo tiempo, el régimen del motor se limita a
fin de evitar averías.
En ese caso, reduzca el régimen del motor,
vare la moto de agua y compruebe el nivel de
aceite del motor. (Consulte en la página 3-16 las
instrucciones para comprobar el nivel de aceite
del motor). Si el nivel está bajo, añada una canti-
dad de aceite suficiente para elevarlo hasta el ni-
vel apropiado. Si el nivel de aceite es suficiente,
haga revisar la moto de agua en un concesionario
Yamaha.
NOTA:@ Pulse el botón de selección 1
del visor multi-
función para que la alarma acústica deje de so-
nar.
@
A_F1K80.book Page 42 Monday, October 24, 2005 3:49 PM
Page 104 of 282
2-43
F
FJU21183

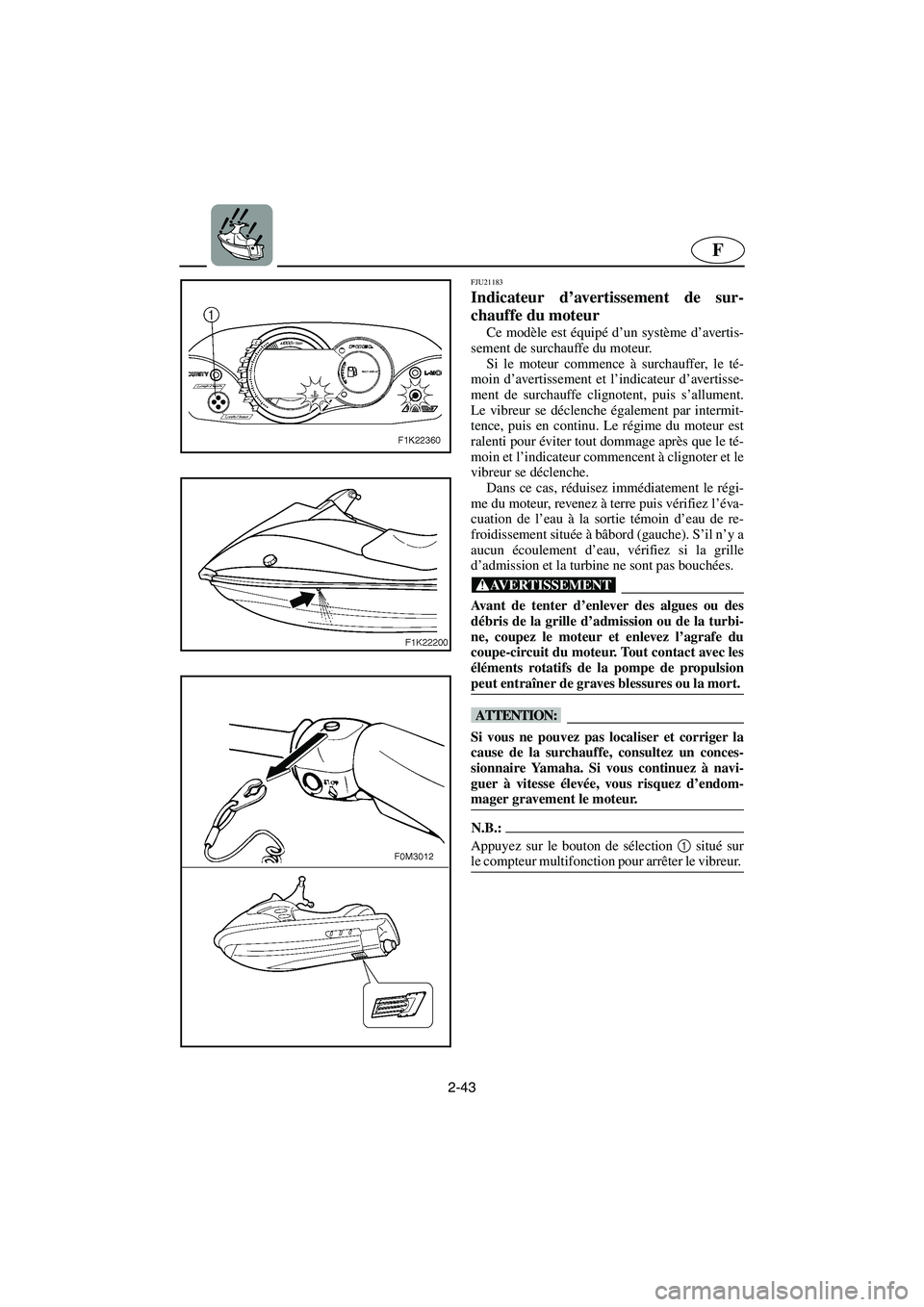

Indicateur d’avertissement de sur-
chauffe du moteur
Ce modèle est équipé d’un système d’avertis-
sement de surchauffe du moteur.
Si le moteur commence à surchauffer, le té-
moin d’avertissement et l’indicateur d’avertisse-
ment de surchauffe clignotent, puis s’allument.
Le vibreur se déclenche également par intermit-
tence, puis en continu. Le régime du moteur est
ralenti pour éviter tout dommage après que le té-
moin et l’indicateur commencent à clignoter et le
vibreur se déclenche.
Dans ce cas, réduisez immédiatement le régi-
me du moteur, revenez à terre puis vérifiez l’éva-
cuation de l’eau à la sortie témoin d’eau de re-
froidissement située à bâbord (gauche). S’il n’y a
aucun écoulement d’eau, vérifiez si la grille
d’admission et la turbine ne sont pas bouchées.
@ Avant de tenter d’enlever des algues ou des
débris de la grille d’admission ou de la turbi-
ne, coupez le moteur et enlevez l’agrafe du
coupe-circuit du moteur. Tout contact avec les
éléments rotatifs de la pompe de propulsion
peut entraîner de graves blessures ou la mort.
@
@ Si vous ne pouvez pas localiser et corriger la
cause de la surchauffe, consultez un conces-
sionnaire Yamaha. Si vous continuez à navi-
guer à vitesse élevée, vous risquez d’endom-
mager gravement le moteur.
@
N.B.:@ Appuyez sur le bouton de sélection 1
situé sur
le compteur multifonction pour arrêter le vibreur.
@
A_F1K80.book Page 43 Monday, October 24, 2005 3:49 PM
Page 105 of 282
2-44
ESD
GJU21183
Motortemperatur-Warnleuchte
Dieses Modell ist mit einem Motortemperatur-
Warnsystem ausgestattet.
Wird der Motor zu heiß, so blinken die Warn-
leuchte und die Motortemperatur-Warnleuchte zu-
nächst und leuchten dann kontinuierlich. Der
Warnsummer ertönt ebenfalls zunächst wieder-
holt und dann kontinuierlich. Nachdem Warnan-
zeiger, Kontrollleuchte und Warnsummer aktiviert
worden sind, wird die Motordrehzahl gesenkt, um
mögliche Schäden vermeiden zu helfen.
In diesem Fall sofort die Motordrehzahl redu-
zieren, das Wasserfahrzeug an Land bringen und
dann kontrollieren, ob Wasser am backbordseiti-
gen (linken) Kühlwasser-Kontrollauslass austritt.
Falls kein Wasser austritt, das Einlassgitter und
das Flügelrad auf Verstopfung kontrollieren.
@ Bevor Einlassgitter und Flügelrad von Algen
und anderen Gegenständen befreit werden,
den Motor abschalten und den Clip vom Mo-
tor-Quickstoppschalter abziehen. Ernsthafte
Verletzung oder Tod könnten die Folge von
Kontakt mit den sich drehenden Teilen der Jet-
pumpe sein.
@
@ Falls Sie die Ursache der Überhitzung nicht
finden und beheben können, wenden Sie sich
an einen Yamaha-Händler. Weiterhin mit ho-
hen Geschwindigkeiten zu fahren, könnte ei-
nen ernsthaften Motorschaden nach sich zie-
hen.
@
HINWEIS:@ Um den Warnsummer auszuschalten, den Wahl-
schalter 1
am Multifunktionsdisplay drücken.
@
SJU21183
Alarma de recalentamiento del motor
Este modelo está dotado de un sistema de
alarma de recalentamiento del motor.
Si el motor empieza a recalentarse, la luz de
alarma y el indicador de aviso de recalentamien-
to parpadean y luego se encienden. Asimismo, la
alarma acústica empieza a sonar de forma inter-
mitente y luego de forma continua. Cuando la
luz y el indicador comienzan a parpadear y suena
la alarma acústica, el régimen del motor se limita
a fin de evitar averías.
En ese caso, reduzca inmediatamente el régi-
men del motor, vare la moto de agua y verifique
si sale agua por el surtidor piloto de agua de re-
frigeración de babor (izquierda). Si no sale agua
compruebe si la rejilla de admisión o el rotor es-
tán obstruidos.
@ Antes de proceder a eliminar las algas o resi-
duos de la rejilla de admisión o el rotor, pare
el motor y quite la pinza del interruptor de
paro de emergencia. El contacto con las piezas
giratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
@
@ Si no consigue identificar y corregir la causa
del recalentamiento, consulte a un concesio-
nario Yamaha. Si sigue navegando a velocida-
des altas el motor puede sufrir averías graves.
@
NOTA:@ Pulse el botón de selección 1
del visor multi-
función para que la alarma acústica deje de so-
nar.
@
A_F1K80.book Page 44 Monday, October 24, 2005 3:49 PM
Page 106 of 282
2-45
F
FJU20801
Témoin “SECURITE”
(pour VX110 Deluxe)
L’indicateur “SECURITE” 1
s’allume lors-
que le mode déverrouillé du système de sécurité
Yamaha est sélectionné. Le scooter nautique peut
être utilisé normalement lorsque ce témoin est
allumé. (Cf. page 2-29 pour obtenir de plus am-
ples informations)
FJU20811

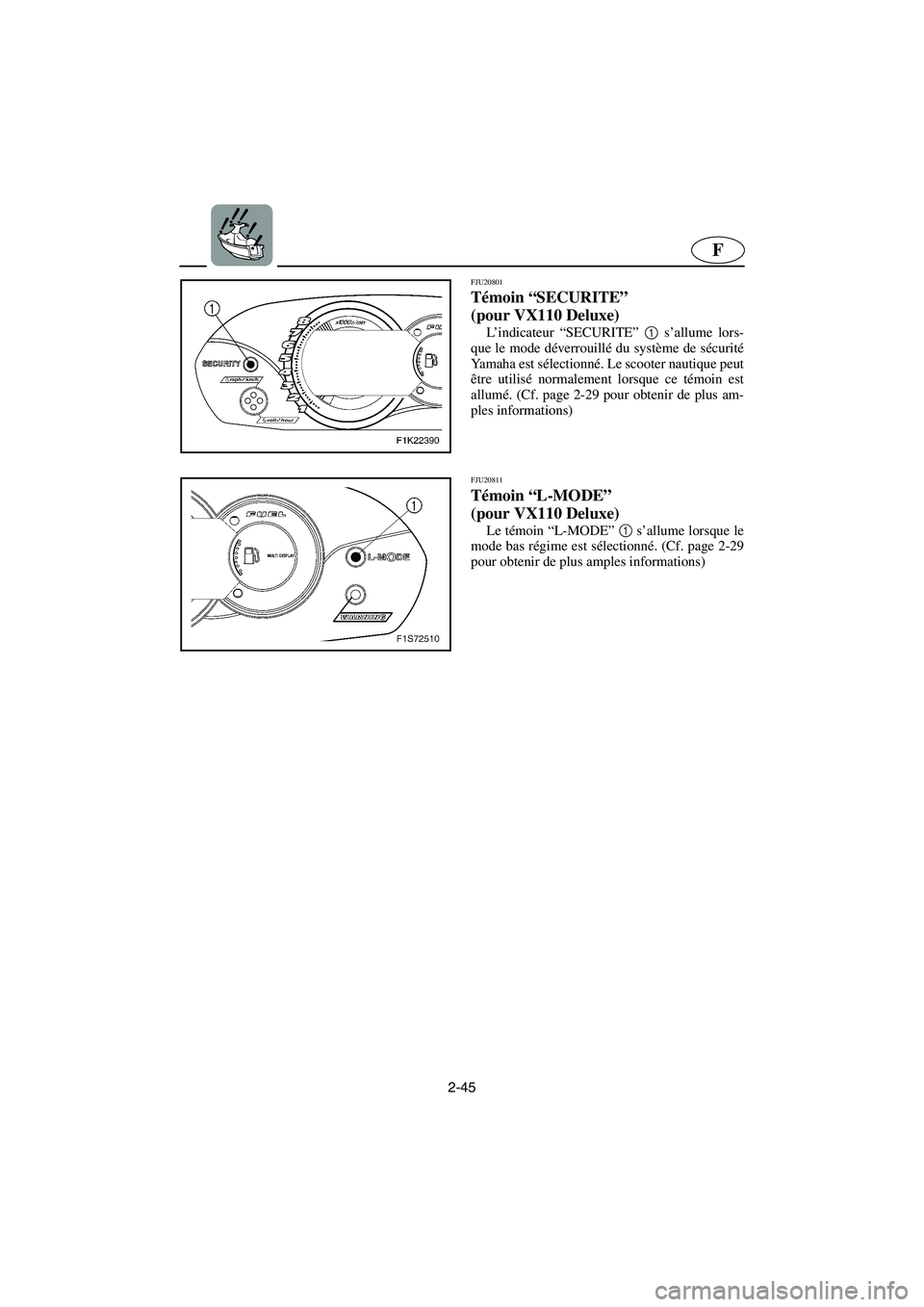

Témoin “L-MODE”
(pour VX110 Deluxe)
Le témoin “L-MODE” 1
s’allume lorsque le
mode bas régime est sélectionné. (Cf. page 2-29
pour obtenir de plus amples informations)
A_F1K80.book Page 45 Monday, October 24, 2005 3:49 PM
Page 107 of 282
2-46
ESD
GJU20801

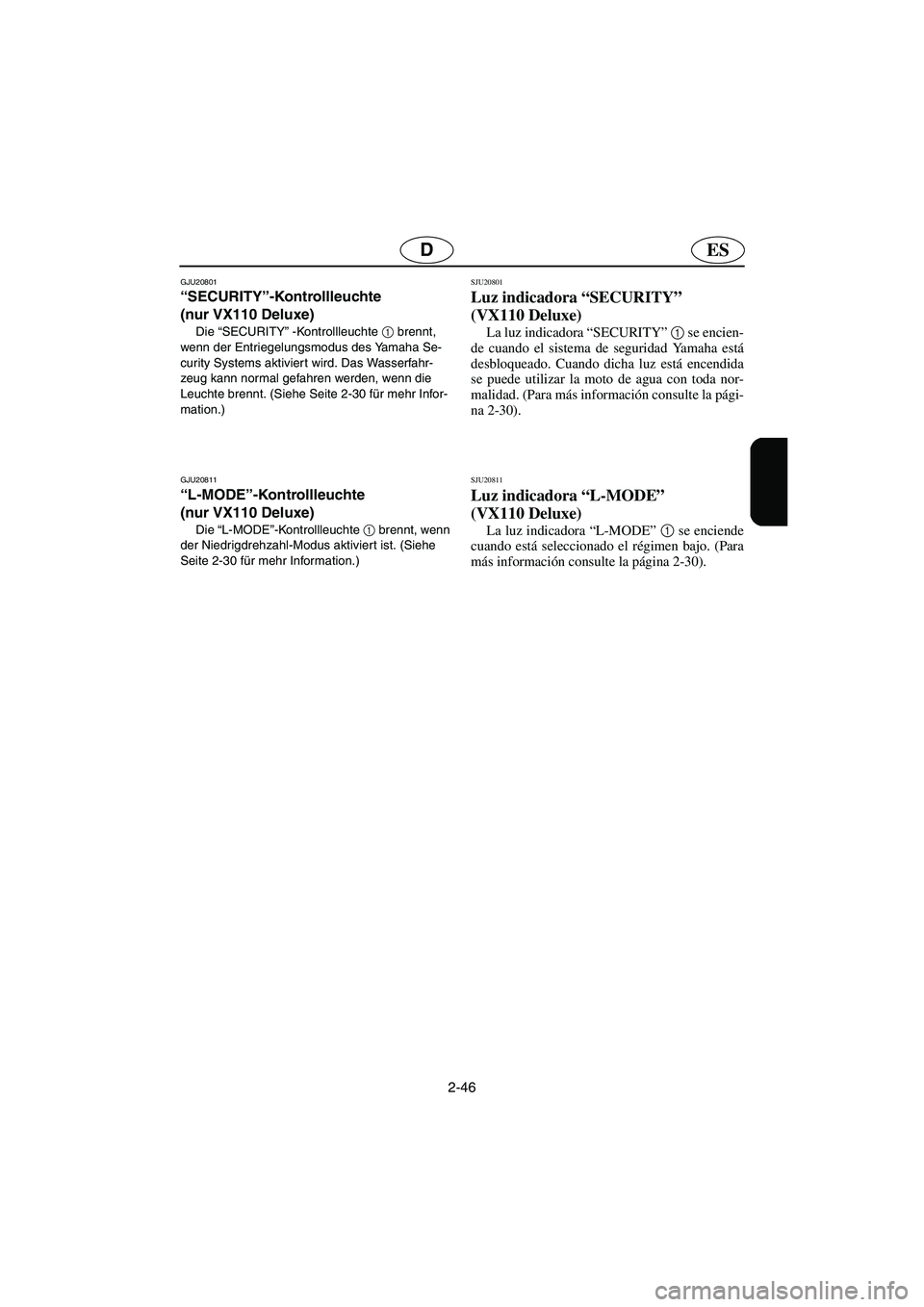

“SECURITY”-Kontrollleuchte
(nur VX110 Deluxe)
Die “SECURITY” -Kontrollleuchte 1
brennt,
wenn der Entriegelungsmodus des Yamaha Se-
curity Systems aktiviert wird. Das Wasserfahr-
zeug kann normal gefahren werden, wenn die
Leuchte brennt. (Siehe Seite 2-30 für mehr Infor-
mation.)
GJU20811
“L-MODE”-Kontrollleuchte
(nur VX110 Deluxe)
Die “L-MODE”-Kontrollleuchte 1
brennt, wenn
der Niedrigdrehzahl-Modus aktiviert ist. (Siehe
Seite 2-30 für mehr Information.)
SJU20801
Luz indicadora “SECURITY”
(VX110 Deluxe)
La luz indicadora “SECURITY” 1
se encien-
de cuando el sistema de seguridad Yamaha está
desbloqueado. Cuando dicha luz está encendida
se puede utilizar la moto de agua con toda nor-
malidad. (Para más información consulte la pági-
na 2-30).
SJU20811
Luz indicadora “L-MODE”
(VX110 Deluxe)
La luz indicadora “L-MODE” 1
se enciende
cuando está seleccionado el régimen bajo. (Para
más información consulte la página 2-30).
A_F1K80.book Page 46 Monday, October 24, 2005 3:49 PM
Page 108 of 282
2-47
F
FJU10350

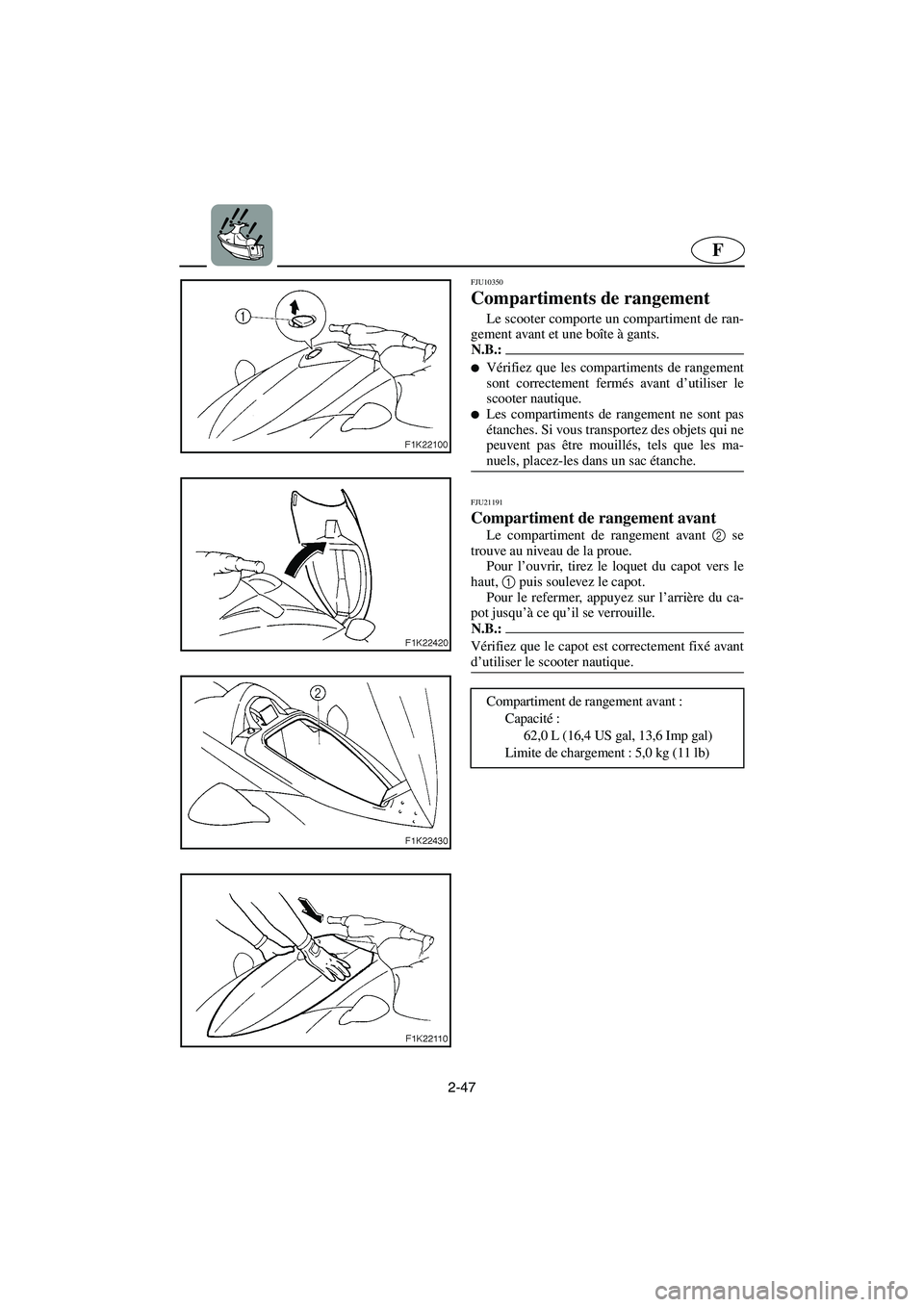

Compartiments de rangement
Le scooter comporte un compartiment de ran-
gement avant et une boîte à gants.
N.B.:@ Vérifiez que les compartiments de rangement
sont correctement fermés avant d’utiliser le
scooter nautique.
Les compartiments de rangement ne sont pas
étanches. Si vous transportez des objets qui ne
peuvent pas être mouillés, tels que les ma-
nuels, placez-les dans un sac étanche.
@
FJU21191
Compartiment de rangement avant
Le compartiment de rangement avant 2
se
trouve au niveau de la proue.
Pour l’ouvrir, tirez le loquet du capot vers le
haut, 1
puis soulevez le capot.
Pour le refermer, appuyez sur l’arrière du ca-
pot jusqu’à ce qu’il se verrouille.
N.B.:@ Vérifiez que le capot est correctement fixé avant
d’utiliser le scooter nautique.
@
Compartiment de rangement avant :
Capacité :
62,0 L (16,4 US gal, 13,6 Imp gal)
Limite de chargement : 5,0 kg (11 lb)
A_F1K80.book Page 47 Monday, October 24, 2005 3:49 PM
Page 109 of 282
2-48
ESD
GJU10350

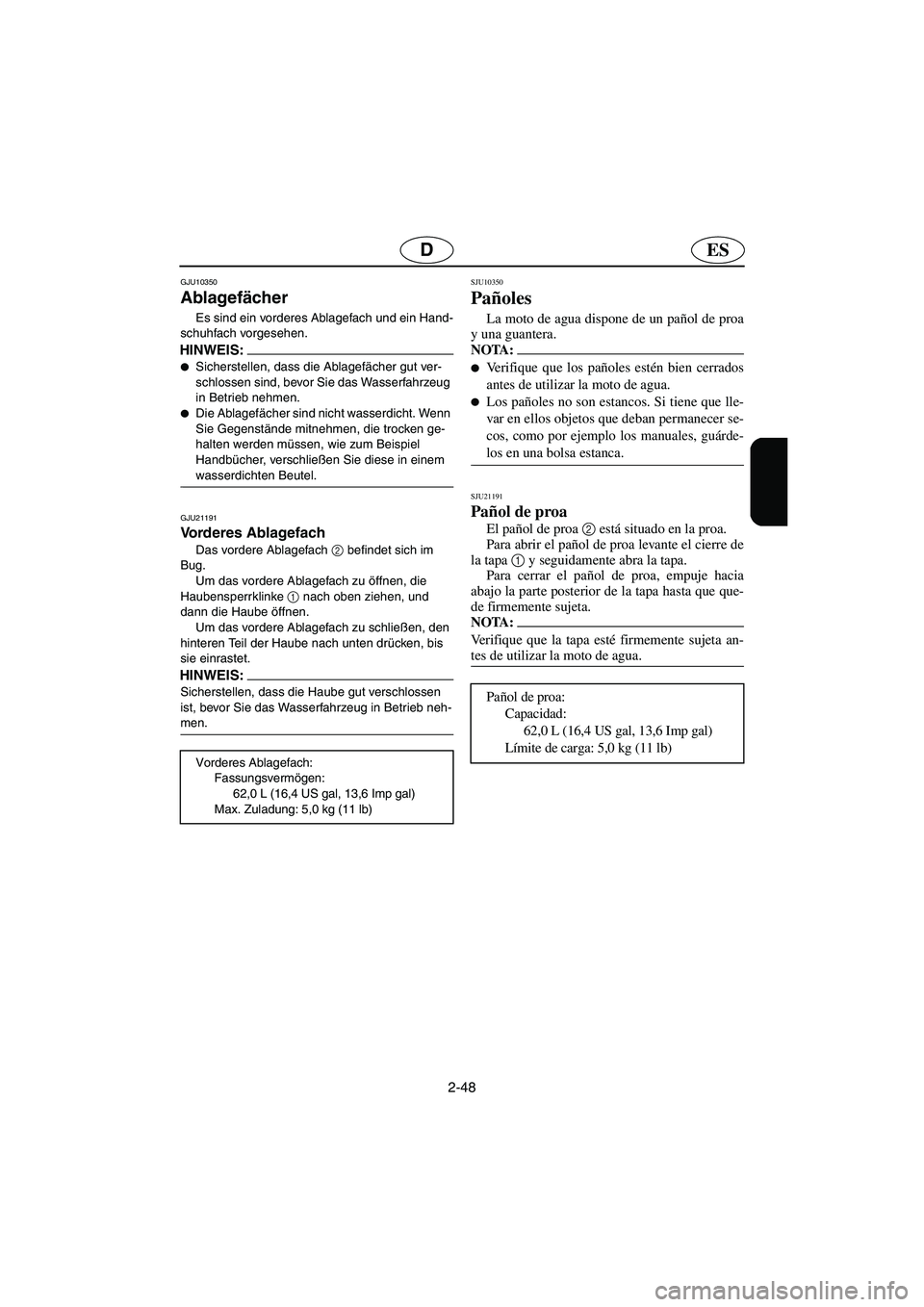

Ablagefächer
Es sind ein vorderes Ablagefach und ein Hand-
schuhfach vorgesehen.
HINWEIS:@ Sicherstellen, dass die Ablagefächer gut ver-
schlossen sind, bevor Sie das Wasserfahrzeug
in Betrieb nehmen.
Die Ablagefächer sind nicht wasserdicht. Wenn
Sie Gegenstände mitnehmen, die trocken ge-
halten werden müssen, wie zum Beispiel
Handbücher, verschließen Sie diese in einem
wasserdichten Beutel.
@
GJU21191
Vorderes Ablagefach
Das vordere Ablagefach 2
befindet sich im
Bug.
Um das vordere Ablagefach zu öffnen, die
Haubensperrklinke 1
nach oben ziehen, und
dann die Haube öffnen.
Um das vordere Ablagefach zu schließen, den
hinteren Teil der Haube nach unten drücken, bis
sie einrastet.
HINWEIS:@ Sicherstellen, dass die Haube gut verschlossen
ist, bevor Sie das Wasserfahrzeug in Betrieb neh-
men.
@
Vorderes Ablagefach:
Fassungsvermögen:
62,0 L (16,4 US gal, 13,6 Imp gal)
Max. Zuladung: 5,0 kg (11 lb)
SJU10350
Pañoles
La moto de agua dispone de un pañol de proa
y una guantera.
NOTA:@ Verifique que los pañoles estén bien cerrados
antes de utilizar la moto de agua.
Los pañoles no son estancos. Si tiene que lle-
var en ellos objetos que deban permanecer se-
cos, como por ejemplo los manuales, guárde-
los en una bolsa estanca.
@
SJU21191
Pañol de proa
El pañol de proa 2
está situado en la proa.
Para abrir el pañol de proa levante el cierre de
la tapa 1
y seguidamente abra la tapa.
Para cerrar el pañol de proa, empuje hacia
abajo la parte posterior de la tapa hasta que que-
de firmemente sujeta.
NOTA:@ Verifique que la tapa esté firmemente sujeta an-
tes de utilizar la moto de agua.
@
Pañol de proa:
Capacidad:
62,0 L (16,4 US gal, 13,6 Imp gal)
Límite de carga: 5,0 kg (11 lb)
A_F1K80.book Page 48 Monday, October 24, 2005 3:49 PM
Page 110 of 282
2-49
F
FJU20821

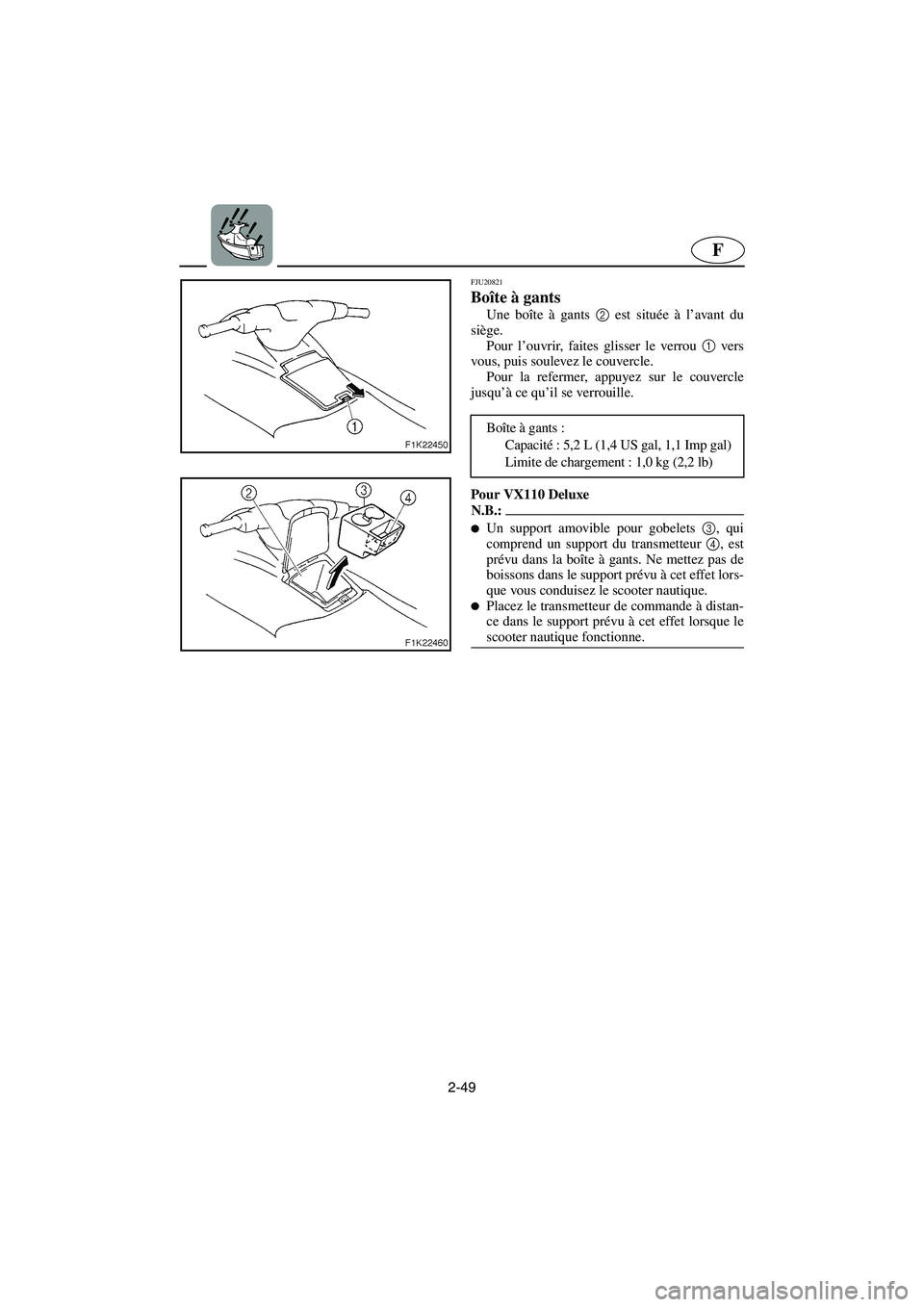

Boîte à gants
Une boîte à gants 2
est située à l’avant du
siège.
Pour l’ouvrir, faites glisser le verrou 1
vers
vous, puis soulevez le couvercle.
Pour la refermer, appuyez sur le couvercle
jusqu’à ce qu’il se verrouille.
Pour VX110 Deluxe
N.B.:@ Un support amovible pour gobelets 3
, qui
comprend un support du transmetteur 4
, est
prévu dans la boîte à gants. Ne mettez pas de
boissons dans le support prévu à cet effet lors-
que vous conduisez le scooter nautique.
Placez le transmetteur de commande à distan-
ce dans le support prévu à cet effet lorsque le
scooter nautique fonctionne.
@
Boîte à gants :
Capacité : 5,2 L (1,4 US gal, 1,1 Imp gal)
Limite de chargement : 1,0 kg (2,2 lb)
A_F1K80.book Page 49 Monday, October 24, 2005 3:49 PM
